Обзор стопорных муфт, разновидности, особенности применения

Применение различных электротехнических устройств обусловлено многими факторами, среди которых:

• количество жил кабеля;
• напряжение, передаваемое по линии;
• наклон прокладки.

Для удобства ознакомления с условиями эксплуатации стопорных муфт, установочные данные сведены в таблицу:

Особенностью стопорной муфты СтЭО является наличие дополнительного составляющего элемента – барьера из просушенной стекловолоконной ленты. Она наматывается с применением эпоксидного компаунда на весь коммутационный узел с напуском на металлическую оболочку кабеля.

Что такое кабельная муфта?

Согласно определению, муфта представляет собой электротехническое изделие, которое выступает в качестве промежуточного звена между ответвлениями кабельных путей и электроаппаратами либо воздушными линиями электропередачи. В этом и заключается основная задача муфт.

По-другому кабельные муфты еще называются электротехнической арматурой, которая прекрасно подходит для разорванных проводов или для соединения отдельных частей проводника. Таким образом, производится восстановление целостности кабеля.

Устройства подразделяются на несколько типов:

• соединительные;
• ответвительные;
• концевые;
• термоусаживаемые.

Каждый из этих видов выполняет свои особенные задачи. Стоит заметить, что муфты производятся на протяжении вот уже 40 лет. Это может говорить о том, что современные устройства удобны, надежны, прочны и отвечают всем стандартам. Кроме того, они обладают необходимой прочностью стойкостью к воздействиям внешних факторов, включая ультрафиолетовое излучение, воздействие химических реагентов и прочее. Рассмотрим же эти кабельные муфты подробнее.

Виды кабельных соединительных муфт

Классификацию муфт определяет в первую очередь назначение, в силовых кабелях максимально допустимое напряжение в кабеле — высоковольтная линия или до 1000 В. По общим требованиям соединения муфта накладывается на кабель с четырьмя проводами, не более, но есть конструкции, предусматривающие большее количество.

Кабельные муфты разделяют по следующим признакам:

• назначение;
• исполнение;
• материал;
• тип изоляционного материала и другие признаки, которые наглядно отображены на структурной схеме ниже.

Классификация, типы кабельных муфт

Соединительные муфты

Этот вид муфт считается самым востребованным при монтажных работах на прокладке кабелей и устранении обрывов на линиях. По конструкции они бывают монолитные после сборки и разборные, все обеспечивают требования по герметичности, прочности материала и устойчивости к агрессивным воздействиям атмосферных осадков и других веществ.

Соединительная муфта в разрезе со всеми элементами

Производители делают соединительные муфты для кабелей с бумажной или пластиковой изоляцией. Один из видов предусматривает вариант установки соединения на кабель с любой изоляцией, такая муфта называется переходной.

Ответвительные муфты

Конструкция ответвительной муфты

Такие изделия относятся к специальному разряду арматуры, применяются только на силовых линиях для отвода кабеля в отдельное направление.

Стопорные муфты

Основное назначение такой муфты — не только обеспечивать надежный электрический контакт и герметичность, но и придать жесткость всем элементам изоляционной и экранирующей оболочки.

Конструкция стопорной муфты

Это делается с целью предотвращения сползания отдельных элементов кабеля под собственным весом, на участках, когда линия прокладывается по вертикали или под большим углом наклона на значительных расстояниях. Необходимость установки этих муфт рассчитывают инженеры. При этом учитывается много параметров:

• длина кабеля на участке наклона;
• прочность отдельных элементов кабеля;
• допустимые нагрузки;
• угол наклона и многие другие факторы.

Есть несколько вариантов изделий — чисто стопорные и стопорно-переходные.

Концевая муфта для кабеля

Элементы конструкции концевой муфты

Электрическая кабельная концевая муфта должна обеспечить надежное крепление концов кабеля и герметичность его внутренней части в месте подключения на распределительном щите, оборудовании или другом оконечном устройстве.

Magazine for laying optical fiber

One of the main parts of the coupling is a tape laying and fixing agents. The cartridge consists of one or more «pallets», which is designed to accommodate and retain the compound fiber in a predetermined manner without additional stretching.

The cassette should provide:

• storage and protection function OB compounds;
• OM bend radius not less than 30 mm;
• identification and access to any OB;
• OB stock storage required for installation and repair.

Compounds OM methods can be carried out as follows:

• welding (fusion) previously prepared OB;.
• The method of mechanical connection previously prepared by RH;

In some designs of couplings to connect OM used welding and connection points are closed with silicone paste. This complicates the subsequent repair work.

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая7Следующая ⇒

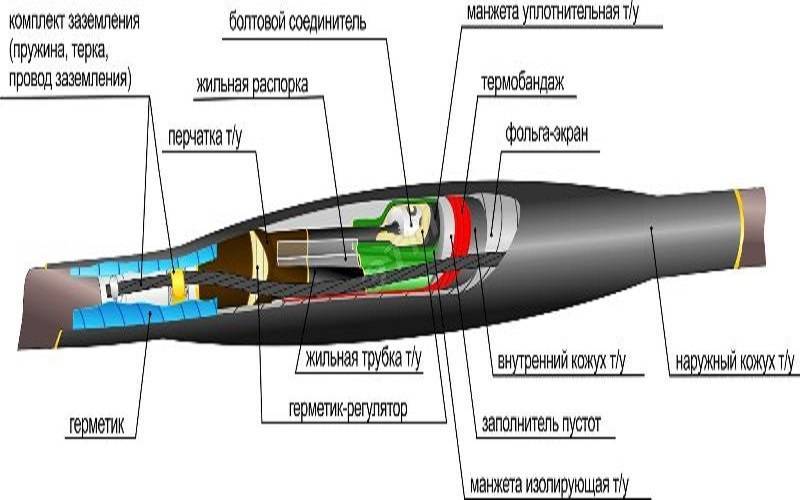

Рис.1 Кабельная муфта в разрезе

Кабельная муфта – это специальное приспособление, предназначенное для надежного соединения, ответвления, оконцевания силовых кабелей или подключения их к воздушным ЛЭП или различному электротехническому оборудованию. С их помощью обеспечивается эффективная герметизация, высококачественная стыковка, а также дополнительная изоляция просвета

Муфты могут монтироваться в земле, эстакадах, тоннелях, каналах и прочих кабельных сооружениях.

Разновидности муфт, принципы классификации

Комплектность каждой отдельной муфты определяется следующими характеристиками:

— конструкцией кабеля;

— типом изоляционного покрытия;

— напряжением и частотой сети.

Существует огромное разнообразие кабельных муфт, которое определяется следующими характеристиками:

— назначение (тип соединения);

— материалом, из которого они изготовлены, типом изоляции;

— уровнем номинального напряжения;

— условиями эксплуатации – для внешней или внутренней установки;

— габаритными размерами –нормальная или малогабаритная;

— форму – Т-, V- и Х-образная;

— числом жил, диаметром.

В зависимости от сферы применения кабельные муфты разделяют на:

— соединительные (С) – предназначены для соединения кабельных линий;

— стопорные (Ст) – кроме соединительной функции, выполняют роль приспособления, служащего для исключения стекания кабельных масс;

— стопорно-переходные (СтП) – используют для соединения кабельных линий различных типов, с целью предотвращения стекания кабельных масс на вертикальных или наклонных трассах;

— концевые (К) – предназначены для концевой разделки силовых кабелей;

— заделки концевые (КВ) – предназначены для соединения кабелей с электрооборудованием внутри помещений.

Рис. 2 Разновидности типов муфт

Типы кабельных муфт

Помимо этого, в зависимости от материала, из которого их производят муфты классифицируют на:

— эпоксидные — используются при напряжениях 6-10кВ, характеризуются хорошей устойчивостью к агрессивным средам и используются в качестве стопорных муфт для кабелей с бумажной изоляцией;

— свинцовые — предназначены для использования на кабелях напряжением 6-10кВ, имеющим алюминиевую либо свинцовую оболочки. Такие кабельные крепежи обычно производят из свинцовых труб с диаметром 60— 110мм и длиной 450—650мм, которые определяются номинальным напряжением и сечением кабеля;

— термоусаживаемые – новое поколение муфт, основой для их изготовления являются вулканизированные полимеры, характеризующиеся рядом уникальных качеств. Под действием температуры полимер нагревается и приобретает нужную форму, обеспечивая надежное соединение. Они отличаются высокой надежностью, прекрасными диэлектрическими свойствами, простотой монтажа и позволяют соединять кабели с жилами, отличающимися по диаметру. На территории нашей страны распространение получил крепеж фирмы Raychem.

— устройства холодной усадки способны оставлять неизменными гибкие свойства кабеля, также не способны выдерживать температурные перепады и смещение грунтов.

Все вышеперечисленные характеристики обычно указываются при маркировке муфт, но у различных производителей принципы обозначения и порядок записи могут существенно отличаться.

Задание:

1. Составить таблицу разновидностей типов муфт.

2. Зарисуйте кабельную муфту в разрезе.

Контрольные вопросы:

1. Объясните, чем отличается эпоксидная муфта от чугунной.
2. Расскажите, в каких случаях применяются соединительные кабельные муфты.
3. Расскажите, о требованиях правил техники безопасности при установке кабельных муфт.

Литература:

1. Нестеренко В.М. Технология электромонтажных работ. – М.: Академия, 2014(стер).

2. Сибикин Ю.Д. Электробезопасность при эксплуатации электрических установок промышленных предприятий; М.: «Академия», 2014(стер).

Практическая работа №8 (Тема 5)

Тема: Определение объема работ при монтаже воздушной линии электропередач.

Цель работы: Научить определять объем работ при монтаже воздушной линии электропередач.

Общие сведения

⇐ Предыдущая7Следующая ⇒

Дата добавления: 2018-10-18; просмотров: 164 | Нарушение авторских прав | Изречения для студентов

Classification of optical couplers

Couplers are distinguished:

• by material: stainless steel, polyethylene, or various engineering plastics, such as polypropylene;
• by type of housing and the sealing glands optic cable;
• the type of connection factory lengths;
• in capacity (the number of connected fibers), and the possibility of a modular extension (increasing the number of splice trays);
• for cable laying conditions: in the sewers, in the soil at the bottom of rivers, oceans, for hanging on the supports along the transmission line;
• by splicing the cable and place of service;
• by a method of protecting optical fiber connection locations: mechanical; thermal (CRSS).

Structurally different way clutch sealing «cold» or «hot.»

Cold method

of sealing the outer parts of the coupling is carried out using

• bolts;
• Clamp;
• Latches.

Hot-sealing

the outer parts of the coupling involves the use of heat (flame or hot air) heat-shrinkable materials:

• heat shrinkable tubes;
• heat shrinkable sleeves;
• heat shrinkable tapes.

Clutches also vary by the type of connection factory lengths:

• Transition coupling;
• Dead-end coupling.

Also, the clutch on the splicing cable and place of operation can be divided into the following types:

• urban couplings;
• main clutch with integrated contact elements for splicing and insulating cable armor;
• universal coupling, requiring special kits for input ok to round pipes;
• universal coupling, do not require special kits to enter into round tubes;
• Trunk OK for clutch, transmission lines built in lightning cables;
• main clutch for the combined w / d cable.

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал устойчивый к разрушениям от внешней среды.

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

• 1 – корпус;
• 2 – изолятор;
• 3 – изоляция края;
• 4 – изоляция самого кабеля;
• 5 – изолирование центральной части;
• 6 – наконечник;
• 7 – контактное гнездо;
• 8 – защитный экран;
• 9 – раструб;
• 10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

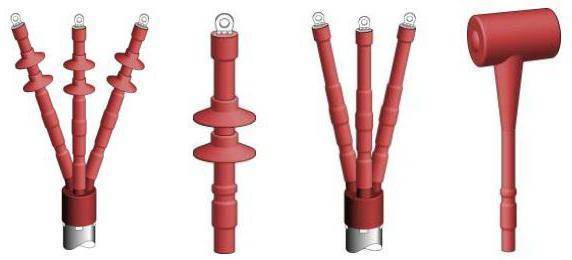

Конструкция современных концевых соединителей

Замыкающие электрическую линию кабельные муфты используются также для телефонной связи и разделения токопроводящих жил. Устройство КМ несложное: сочетание наконечников, как базового конструктивного элемента, с манжетой в роли корпуса, подмоткой, изоляцией и заземляющими деталями.

Состав комплекта зависит от количества жил и напряжения в сети. По требованию покупателя, концевая термоусаживаемая муфта может поставляться в наборе с болтовыми наконечниками.

Термоусаживаемые модели замыкающих соединителей изготавливают из полимерных материалов по специальной технологии поперечной сшивки с использованием памяти формы. Нагреваясь, наполнитель теряет структуру и начинает течь, приобретает нужный объёмный вид. В фазе остывания полимер восстанавливает жёсткость, оставаясь в преобразованной модели. Такая технология придаёт концевым термоусаживаемым КМ ряд преимуществ:

• высокие диэлектрические показатели и герметичность;
• устойчивость термоусаживаемого покрытия жил к ультрафиолету, атмосферному и химическому воздействию;
• отсутствие токсичных выделений, экологическая безопасность, малый вес и габариты;
• гибкость муфты и удобство монтажа;
• возможность включения линии в работу без предварительной выдержки времени.

The design of optical couplers

By type of structural elements of the optical coupling may consist of:

• parts for securing the outer shell OK;
• components to provide electrical continuity and mechanical strength of the power components design OK;
• tapes for packing and protection of welded or mechanical connections RH, as well as the technological reserve of fibers;
• O units for ground wires.

Great influence on the clutch design has its purpose and operating conditions. Regardless, all modern designs should provide:

• ease of installation and reliability OK (terminations bronepokrovov and central strength member — Central strength element);
• minimum permissible bending radii RH (at least 30 mm), reliable connection and fastening places RH laying open cassette;
• stock laying open to accommodate variations in the length of the modules OM depending on temperature changes in the range -60 to +70 ° C;
• the ability to enter into additional OK mounted sleeve;
• the ability to enter or transit through the splitter cable connection;
• the mechanical strength of enclosures and internal parts of the coupling;
• the ability to install protective covers, protecting the clutch from ultraviolet (solar) radiation or by acts of vandalism;
• tightness in conditions of the environment (temperature, weather conditions, availability of groundwater, etc…);
• preserving the reliability parameters for the entire period of operation;
• maintainability.

Основные требования и особенности монтажа

В зависимости от назначения к муфтам могут предъявляться различные требования, но есть общие, которые должны выполняться на любых моделях и видах изделия и обеспечить надежную эксплуатацию кабеля:

• Полная герметичность соединения;
• Влагостойкость материала кожуха и мест стыковок;
• Достаточная прочность, способная выдержать механические воздействия в процессе эксплуатации;
• Корпус должен быть устойчив к воздействию агрессивных материалов в окружающей среде.

Практика показывает, что в большей степени этим требованиям соединителей соответствуют муфты для силового кабеля, которые устанавливаются по технологии термоусадки и холодной усадки. Практически они универсальны и используются для кабелей с любой изоляцией. Поэтому рассмотрим в качестве примера монтаж термоусадочной муфты.

Порядок монтажа стопорной муфты

Монтаж начинается с разделки жил кабеля. Сначала удаляется броня и основная изоляция. Потом разматывается пропитанная бумага. Бумажная изоляция снимается до придания подготавливаемому концу проводника конусообразной формы. Оголенный участок провода должен иметь длину, равную половине соединительной гильзы.

Дальнейшие мероприятия производятся согласно пошаговой инструкции:

1. Подготовленные жилы кабеля коммутируются со стопорным устройством через соединительные гильзы. Дополнительно производится пайка мест соединения

Практическая рекомендация: На оправе стопорного устройства имеется стрелка. Она указывает направление уклона электрической трассы. Данный указатель нужно учитывать при монтаже устройства.

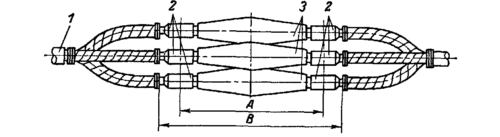

Общий вид коммутации стопорного устройства через соединительные гильзы

1 – кабель, 2 – соединительные гильзы, 3 — стопоры

1. Места соединений тщательно изолируются. Для этого используется специальная подмотка из бумажных роликов и рулонов
2. Коммутационный узел закрывается двумя полумуфтами (левой и правой), после чего через отверстия заполняется кабельной массой
3. Заливочные отверстия закрываются пробками
4. Оборудуется заземление: оболочки и бронированные ленты обоих кабелей заземляются многопроволочным медным проводом. К корпусу муфты он крепится с помощью болтовых креплений.

Для защиты муфты от повреждений в результате внешних воздействий, применяются защитные кожухи. Они могут быть изготовлены из чугуна, стали или стеклопластика.

Установка стопорных муфт осуществляется бригадой (не менее 2 человек), укомплектованной электромонтажниками, обладающими квалификацией не ниже 5-6 разряда.

Монтаж термоусадочной муфты

Вначале следует подготовить кабель. С его концов удаляют изолирующую бронированную оболочку — вплоть до токопроводящих элементов. С жил изоляцию на этом этапе не снимают. Протяженность разделки кабеля определяют несколькими факторами:

• марка кабеля;
• сечение, материал токопроводящей жилы;
• количество жил, а также другие параметры, указанные в справочниках.

Далее готовят к установке муфту:

1. Надевают на конец кабеля термоусадочную трубку.
2. Провод заземления на соединительных и концевых муфтах закрепляют специальным контактом (без дальнейшей пайки).
3. Места соединения перемычки с бронированной оболочкой заворачивают в герметизирующую ленту.
4. Для заземлительных перемычек применяют медные проводники с 16-миллиметровым сечением. Если сечение жил составляет 120–240 кв. мм, ставят 25-миллиметровую перемычку.
5. Надевают термоусадочные трубки на окончания оставшихся проводов кабеля.
6. Соединяют фазные проводники и нейтраль. Соединение выполняют обжимными гильзами или болтами со съемной головкой.
7. Провода кладут в ячейки каркасной кассеты и закрывают.

Кассету стыкуют с внешней термоусадочной трубкой. Происходит нагрев, в результате чего наступает полная усадка. Все соединительные элементы имеются в муфтовых комплектах.

Технология монтажа

Монтажные работы должны выполняться только персоналом, прошедшим специальные обучающие курсы. .

Для выполнения монтажных работ чаще всего применяется комбинированный способ, заключающийся в соединении заземляющего провода с оболочками кабельной изоляции с помощью пружин со стабильным уровнем давления, а затем — соединение с бронирующими лентами. В последнем случае выполняется спайка соединяемых элементов.

В большинстве случаев в комплекте поставки муфт имеются все необходимые для выполнения оконоцовывания кабеля элементы и расходные материалы. Они, как правило, уложены в отдельную гофрированную коробку либо полиэтиленовый мешок.

Перед началом работ следует правильно организовать рабочее место:

• разложить требующийся инструмент и приспособления в непосредственной близости;
• заранее подготовить кабель к разделке;
• проверить совпадение сечения проводников комплекту термоусаживаемой муфты.

Для качественного монтажа осуществляется нагревание подвергающихся термоусаживанию элементов до температуры 120-140°С. Нагретая деталь подлежит сжатию в радиальном направлении до непосредственного соприкосновения с поверхностью оболочки кабеля. Прогрев выполняется с использованием паяльной лампы или газовой горелки, работающей на пропан-бутановой смеси. Пламя горелки следует делать «мягким», медленно перемещая в продольном направлении, обеспечивая тем самым равномерный прогрев усаживаемого элемента.

Перед выполнением нагрева муфты пламя от газовой горелки следует направить в сторону для проверки работы устройства

Усаживающиеся элементы должны максимально плотно прилегать к деталям кабеля, не иметь складок или морщин. Из-под кромок герметизирующих деталей после усаживания должны проступить излишки клея.

В процессе монтажа следует руководствоваться общими монтажными правилами, существующими для кабелей с пластиковым либо бумажным изолирующим слоем до 35 кВ.

Ввод в эксплуатации муфты следует производить после ее остывания как минимум до 30-35°С и проведения приемочной проверки:

• целостности жил;
• испытания высоким напряжением;
• правильности выполнения фазировки линии.

Монтаж кабельной концевой муфты необходимо выполнять в соответствии с принятыми нормами

Электромонтер-кабельщикУчебное пособие

§ 36. Классификация муфт и заделок и область их применения

Для соединения, ответвления кабелей и присоединения их к электроаппаратам или воздушным линиям электропередачи применяют кабельные муфты и заделки. От правильности выбора конструкции муфт и заделок, а также от качества их монтажа во многом зависят надежность и долговечность кабельных линий. Кабельные муфты и заделки должны удовлетворять стандартам и техническим условиям (ТУ).

После монтажа муфты и заделки должны обладать электрической и механической прочностью не меньшей, чем целого участка кабеля. Во избежание проникновения влаги в кабель они должны обеспечивать герметичность его изоляции в месте соединения или вывода токопроводящих жил. Гарантийный срок, в течение которого предъявляют претензии к изготовителю, для муфт силовых кабелей с бумажной или пластмассовой изоляцией составляет 4,5 года. Муфты рассчитаны на срок службы не менее 25 лет.

Для классификации кабельных муфт и заделок введены единые терминология, определения и обозначения.

Соединительная кабельная муфта (С) — устройство, предназначенное для соединения кабелей.

Стопорная кабельная муфта (Ст) — устройство, предназначенное для соединения кабелей и предотвращения стекания кабельной массы при их прокладке на наклонных трассах.

Стопорно-переходная кабельная муфта (СтП) — устройство, предназначенное для соединения кабелей с различной пропитанной бумажной изоляцией и предотвращения стекания кабельной массы при их прокладке на вертикальных и наклонных трассах.

Ответвительная кабельная муфта (О) — устройство, предназначенное для присоединения ответвительного кабеля к магистральной кабельной линии.

Концевая кабельная муфта (К) — устройство, предназначенное для присоединения кабелей к электроаппаратам наружной (КН) и внутренней (КВ) установки или воздушным линиям электропередачи.

Концевая кабельная заделка (КВ) — устройство, предназначенное для присоединения кабелей к электроаппаратам внутренней установки. Кабельная заделка не имеет специального защитного кожуха.

Муфты и заделки классифицируют по типам, маркам и маркоразмерам.

Тип определяет область применения и назначение муфты или заделки, например: С — соединительная муфта, КВ — концевая муфта или заделка для внутренней установки.

Марка муфты или заделки состоит из обозначения типа, материала и конструктивного исполнения, например: СЭ — соединительная эпоксидная муфта для кабелей с бумажной изоляцией напряжением до 10 кВ и пластмассовой изоляцией напряжением до 1 кВ, с корпусом, имеющим поперечный разъем; КВЭтв — концевая эпоксидная заделка внутренней установки с термоусаживаемыми ПВХ трубками для кабелей с бумажной изоляцией напряжением до 10 кВ.

Для различных сечений кабелей марку муфты или заделки классифицируют в зависимости от габаритных размеров (маркоразмеров), например: СЭ-2 — второго мар-коразмера — для сечения жил 95—120 мм2 при напряжении 6 кВ, 70—95 мм2 при напряжении 10 кВ; КВЭтв-3-третьего маркоразмера — для сечения жил 120—150 мм2 трехжильного кабеля при напряжении до 1 кВ, 70 — 95 мм2 при напряжении 6 кВ, 50 — 70 мм2 при напряжении 10 кВ.

Условные обозначения типов, марок и маркоразмеров муфт и заделок приведены в технической документации. В тех случаях, когда для одних и тех же условий предлагается несколько различных конструкций муфт, приводят указания по применению со следующей терминологией ПУЭ:

• следует применять — данная конструкция муфты или, заделки является лучшей и обязательной к применению;

• рекомендуется — данная конструкция является одной из лучших, но не обязательной; этот же термин применяют к конструкциям муфт и заделок, рекомендуемым к эксплуатации в качестве установочных партий при отсутствии других решений;

• допускается — данная конструкция муфт и заделок является удовлетворительной, а в ряде случаев вынужденной; этот же термин применяют к опытно-промышленным конструкциям.

Термоусаживаемые 4ПСТ-1, 5ПСТ-1

Классификация муфт

По способу своего функционирования муфты подразделяются на

• механические;
• электрические;
• гидравлические;
• магнитные.

По возможности управления различают:

• постоянного зацепления;
• управляемые.

Управляемые муфты позволяют временно рассоединять валы с остановкой вращения или без таковой. По типу привода они подразделяются на:

• Механические. В качестве привода используется мускульная сила человека.
• Пневматические.
• Гидравлические. Требуют наличия на станке или механизме системы гидравлики.
• Электромагнитные. Наиболее современные, легко интегрируются в цифровые системы управления.
• Самоуправляемые. По достижении определенного условия (скорости вращения, крутящего момента или самопроизвольного реверса) срабатываем механизм, временно или постоянно расцепляющий валы. Служат в качестве предохранительных устройств. Из-за сложности конструкции, изготовления и обслуживания вытесняются автоматизированными системами с датчиками и электроприводом.

По упругости сцепки различают

• жесткие, осуществляют постоянное зацепление;
• компенсирующие, способны работать в условиях неполной соосности валов;
• упругие (компрессионные муфты), компенсируют крутильные или продольные колебания и удары, передаваемые от источника энергии;
• сцепные, управляемые механизмы для коммутации валов, к ним относятся кулачково- дисковые и фрикционные муфты.

В сложных случаях применяют комбинированные муфты, соединяющие в себе несколько классификационных признаков.

Альтернативный вариант

С началом производства кабельных муфт потребителя ожидали некоторые ограничения. На рынке можно было встретить лишь свинцовые и эпоксидные муфты, которые обладали значительными недостатками. Взять, к примеру, свинцовые изделия (СС). Для их транспортировки необходима тара, поскольку основой муфты является труба, изготовленная из свинца. Она довольно пластична, а поэтому легко подвергается деформации.

Что касается срока эксплуатации, то свинцовая муфта со всеми комплектующими отличается довольно продолжительным сроком службы. Исключением являются лишь ролики, которые хранятся не более года. А что касается эпоксидных муфт (СЭФ; КНЭ; КВЭл), то здесь все зависит от сохранности отвердителя. Если нет его протечки или испарения, то муфта может прослужить до 10 лет.

С одной стороны, это вселяет большую надежу, но с другой, эти «если» лишь портят всю картину. Поэтому на свет и появились термоусаживаемые кабельные муфты. И среди всех изделий это наиболее оптимальный вариант из всех существующих. Однако, несмотря на то что свинцовые и эпоксидные муфты уже считаются устаревшими, они все же находят применения в кабельных соединениях.

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции.
Диаметр провода, а также материал, наружной оболочки.
Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.
