Виды кабельных муфт (КМ)

Электротехнические устройства, изготавливаемые для ускорения процесса монтажа ответвлений и присоединений шлангокабелей к энергоприборам и питающим линиям передач, называют кабельными муфтами.

Их назначение обеспечить механическую и электрическую защиту взаимопримыкающих жил. Существуют классификации КМ по следующим признакам:

1. Назначение. Соединительные и концевые муфты. Первый тип подразделяется на классы: переходные КМ, соединяющие проводники с различающейся изоляцией; ответвительные — они позволяют изготовить участковый отвод от основной энергомагистрали. Второй вид, это концевые муфты: наружные (за пределами помещений); мачтовые, применяемые для присоединения к линиям электропередач (КНСт и КМА со стальным и алюминиевым корпусами соответственно); внутренние — для подключения кабеля к аппаратуре в комнате любой категории влажности с атмосферой от минуса 50 до +50ºС.
2. Материал изготовления. Для магистралей до 10 кВ используют свинцовые (СС), эпоксидные (СЭФ, КНЭ, КВЭл) и термоусаживаемые (СТп, КНТп) муфты. Металлические соединители из Pb громоздкие, имеют корпус из отрезка трубы Ø60―110 мм длиной до 65 см. Производимые с применением смолы КМ защищают стальным кожухом и асбестовой тканью, если работать они будут в тоннеле или ином канале. Используются для жил с бумажной изоляцией, поэтому существуют ограничения по температуре и токсичности. Современное направление — термоусаживаемые соединители, их можно применять в коробах, на подвесках и укладывать непосредственно в землю.
3. Тип изоляции. Резина, пропитанная маслом бумага, пластик (сшитый полиэтилен и ПВХ).
4. Количество фаз: 1, 3, 4.
5. Величина рабочего напряжения, кВ: 1, 6, 10, 35, 64 и 100 кв.

По типу материала потребители предпочитают использовать КМ, обтягивающие сочленение жил за счёт нагревания изделия, такие как соединительные (СПТп, СТП, ПСТб) и концевые термоусаживаемые муфты (КНТп, КВТп, ПКНТ). Расшифровать информацию, скрытую в маркировке, можно на примере кода 4ПКНТпб 1−70/120.

Рекомендации по выбору и монтажу

Монтаж концевых муфт проводится при подсоединении электрических приборов и аппаратов. В электрических сетях напряжением более 1 кВ различают крепеж внутренней и наружной установки. При более низком напряжении устройство муфты обеспечивает установку как в закрытом помещении, так и на открытом воздухе.

Чтобы получить надежное сочленение кабелей, необходимо правильно подобрать крепеж для выполнения работ. Для этого надо знать следующие характеристики:

1. Напряжение кабельной линии, на которой будет монтироваться электрическая арматура.
2. Тип изоляционного покрытия проводников, которое может быть выполнено из разных материалов (пластмасса или промасленная бумага). От этого зависит комплектация устройства.
3. Количество жил и их сечение. Определяются по марке кабеля или берутся из проектной документации.
4. Наличие бронеленты. Установка кабельного крепежа требует заземления брони.
5. Тип монтажа концевых муфт. При выборе концевой заделки необходимо знать место установки последней (внутри или снаружи здания). Арматура отличается наличием (отсутствием) и количеством антитрекинговых термоусаживаемых изоляторов.
6. Комплектация изделия. Поставка может быть выполнена с болтовыми соединителями и наконечниками либо без них.

Watch this video on YouTube

Надежная стыковка кабелей обеспечивается применением термоусаживаемых соединительных устройств. Они не только создают дополнительную изоляцию в месте установки, но и позволяют стыковать проводники разного сечения.

Для монтажа электрической арматуры последовательно снимаются все слои изоляционного материала вплоть до покрытия жил. Установка термоусаживаемых муфт не требует пайки проводников. Контакт обеспечивается благодаря применению болтовых соединителей.

При подключении электроустановок к проходящим линиям необходимо создать ответвление провода. Для этого используются ответвительные сжимы и клеммные колодки. Применение прокалывающих зажимов обеспечивают герметичность стыковки и не требуют снятия изоляции с магистрального провода. Усилие зажима регулируется срывными головками зажимных болтов.

Проводник заземления концевых муфт устанавливается с использованием непаянной системы защиты, имеющейся в комплекте поставки. Для предохранения от коррозии места контакта соединение проводника со стальной оболочкой уплотняется герметизирующей лентой.

Монтаж муфт холодной усадки не требует нагрева, что положительно сказывается на времени проведения работ. Такие устройства способны сохранять гибкость кабеля. Они могут противостоять температурным циклическим нагрузкам и смещению грунта в разных погодных условиях.

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.

Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

• межфазный пояс;
• внутренний (в корпусе);
• на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса.
Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.

Классификация по материалу изготовления

Для монтажа линии с напряжением до 10000В, применяют:

1. Свинцовые муфты для стыковки кабелей, имеющих оболочки из алюминия или свинца. Достаточно громоздкие устройства выполняют из свинцовых труб диаметром 0,06 – 0,11м и длиной до 0,65 м.
2. Эпоксидные муфты, использующие эпоксидную смолу в качестве основы заполнителя. При установке таких муфт в тоннелях или каналах, их защищают посредством стального кожуха и асбестового слоя. Устойчивость данных муфт к агрессивным средам способствует их использованию в качестве стопорных муфт для кабелей с бумажной пропитанной изоляцией. Но муфты этого вида отличаются высокой токсичностью и ограничением температурного диапазона.
3. В настоящее время свинцовые и эпоксидные муфты постепенно уступают место более современным муфтам – термоусаживаемым, имеющим высокие эксплуатационные способности.

Термоусаживаемые муфты могут использоваться при любом способе прокладки кабелей и отличаются предельной простотой монтажа.

Муфты данного типа изготовляют из полимерных материалов, выполненных по прогрессивной технологии «поперечной сшивки», что наделяет их неоспоримыми преимуществами, в том числе:

• высокая прочность и долговечность изделий;
• минимальный риск пробоя муфты обеспечивается равномерным распределением на срезе кабеля силовых линий электрического поля;
• герметичность конструкций;
• высокие диэлектрические свойства;
• применение в конструкции муфты антитрекинговой трубки способствует ее устойчивости к ультрафиолетовому излучению, климатическим факторам, химическому воздействию и др.
• широкий усадочный диапазон;
• отличная гибкость муфты способствует удобству ее монтажа.

Монтаж термоусаживаемой муфты осуществляется с помощью нагревания строительным феном до 150⁰С, вследствие чего она, сжимаясь, склеивается с кабелем посредством предварительно нанесенного на внутреннюю поверхность клея-герметика.

Современные технологии и большой выбор конструкционных материалов позволяют изготовлять кабельные муфты с заранее заданными характеристиками.

Завершаем. Пишите комментарии, буду рад прислушаться к вашему мнению. Посмотрите другие статьи и разделы на карте сайта. Всего доброго!

Концевые муфты

Для данных элементов, которые используются на кабелях с бумажной изоляцией, существует название — 1КВ(Н)тп-3х150-240Н. В название много дополнительных символов, каждый из которых несет некоторую информацию:

• «К» — концевая;
• «В» и «Н» — указывают на тип установки (внутри или снаружи);
• «Н» в конце означает наличие дополнительных крепежных элементов.

Для обозначения соединительных элементов с изоляционным слоем из сшитого полиэтилена и поливинилхлорида действуют все те же правила, только добавляется буква «К».

По конструкции внешнего защитного слоя самым лучшим кабелем является изделие с бронированным слоем. Муфты, которые используются для соединения подобных кабелей, обозначаются буквой «Б»

Данный защитный слой должен иметь один потенциал относительно провода и земли. Для обеспечения такой возможности все концы кабелей подключают на металлические фрагменты соединительных элементов посредством специального отвода.

Для осуществления коммутации кабелей в сетях с напряжением от 6 до 10 тысяч Вольт используются следующие муфты:

• свинцовые;
• эпоксидные.

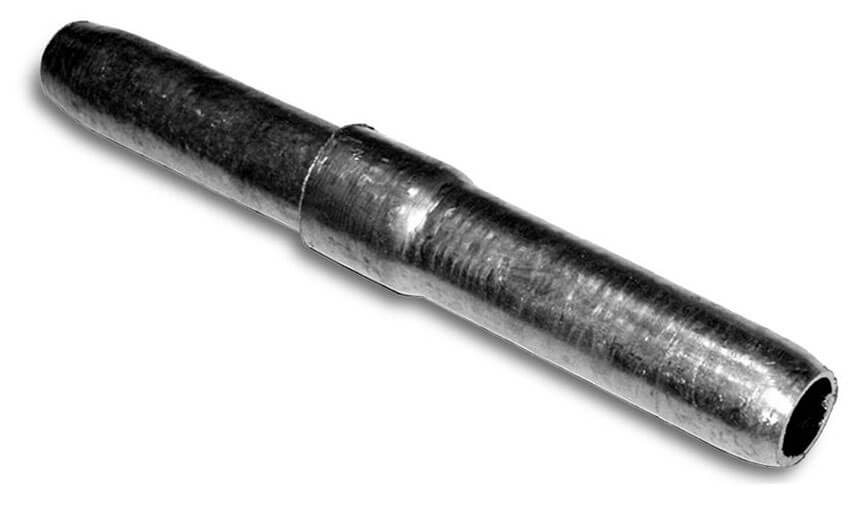

Свинцовая муфта

Соединительные элементы из эпоксидной смолы наиболее устойчивые к воздействиям вредных факторов. Их также можно использовать, как стопорные компоненты в изоляционном слое кабелей с бумагой в качестве изоляционного материала. Для их монтажа необходимо изготовить металлический корпус из двух фрагментов, в котором и провести монтажные работы. В комплектации данной муфты следующее:

• камера с наполнителем и смолой;
• камера с отвердителем;
• дополнительные материалы.

Данный тип соединительных деталей покрывается слоем огнеупорно материала и надежно защищается от различного рода воздействий при помощи металлического корпуса, толщина которого составляет 0.5 сантиметра.

Свинцовые соединители используются для коммутации кабелей с алюминиевой или свинцовой обмоткой. Они изготавливаются в виде трубок с диаметром от 6 до 11 сантиметров, а длина колеблется от 45 до 65 сантиметров.

Когда установка соединительной муфты на кабель обычным методом завершена площадь, на которой не осталось изоляционного слоя необходимо обработать разогретым кабельным составом МП-1 для того, чтобы избавиться от воды. Затем следует восстановить слой «родной» изоляции.Свинцовые соединительные элементы также надежно защищены металлическим корпусом.

Эпоксидная муфта

Стопорные муфты входят в группу соединительных. Их применяют тогда, когда необходимо обезопасить изоляционный слой от плавления при перепадах температур.

Технология монтажа муфт

Основным требованием, которое должно быть выполнено при монтаже — создание высоконадежного соединения. Также соединение должно быть герметичным, устойчивым к попаданию воды, прочным, стойким к агрессивному влиянию внешних сред. Всеми этими свойствами в полной мере обладают муфты термоусаживаемые для всех типов кабелей.

Для муфт холодной усадки не нужен нагрев, что существенно сокращает затраты времени на выполнение монтажа. В конструкции муфты такого типа предусмотрено наличие натягиваемой на спираль специальной резинки. При монтаже в точке соединения кабелей спираль подлежит удалению, а сама муфта с легкостью усаживается, при этом обеспечивается герметичность и надежность состыковки.

Монтаж кабельной муфты осуществляется с удалением всех изоляционных слоев кабеля

Качество защиты обеспечивается толщиной муфтового слоя. Резиновый материал устойчив к воздействию УФ-излучений, влаги, кислот, щелочей, механическим воздействиям.

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

• 1 – корпус;
• 2 – изолятор;
• 3 – изоляция края;
• 4 – изоляция самого кабеля;
• 5 – изолирование центральной части;
• 6 – наконечник;
• 7 – контактное гнездо;
• 8 – защитный экран;
• 9 – раструб;
• 10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

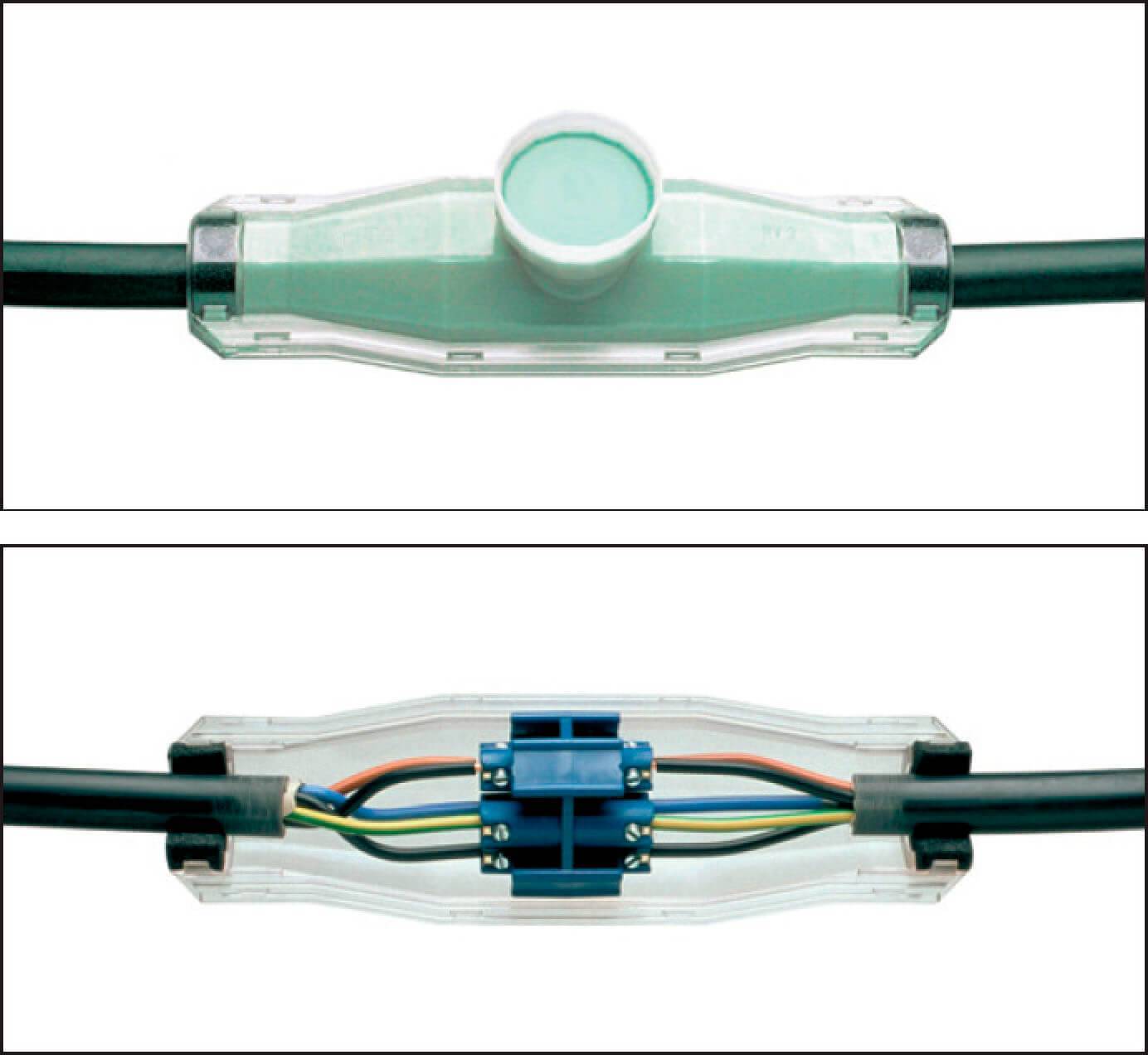

Виды соединительных муфт

Соединительные муфты требуются для создания силовых электросетей разнообразного применения, а также для подключения к этим сетям некоторых видов спецэлектрооборудования. Устройства состоят из материалов и нескольких элементов для создания требуемого по условиям эксплуатации соединения проводов и электрокабелей. Также при помощи муфт можно добиться обеспечения высоконадежной изоляции и герметичности соединения.

Муфта соединительная создает герметичное и надежное соединение кабелей под высоким напряжением

Муфты разделяются по множеству параметров на несколько видов. В соответствии с назначением муфты производятся:

• концевыми;
• разветвляющими;
• стопорными;
• соединительными;
• переходными.

По типу конструкции приборы разделяются на одно- и трехфазные. По типу используемых материалов муфты разделяются на:

• термоусадочные;
• из свинца;
• из чугуна;
• эпоксидные;
• из латуни.

По виду примененной электроизоляции устройства могут быть:

Виды соединительных муфт кабелей

Чтобы сделать правильный выбор соединительного элемента необходимо взглянуть на данные технические показатели изделия:

• количество проводов в кабеле;
• площадь поперечного сечения, а также материал изготовления жилок;
• максимальное напряжение в сети;
• вид межфазной изоляции;
• защитные средства, которые повышают сопротивление кабеля от различного рода воздействий.

По значению максимального напряжения в электросети изготавливают соединительные элементы для использования в:

• высоковольтных коммутациях;
• электросетях с напряжением до 1000 В.

Четырехжильная муфта

Как правило, максимальное количество проводов, которое соединяется муфтой не превышает четырех, однако в отдельных случаях встречаются соединения и с большим числом проводков на одной муфте.

Для корректного монтажа муфты на кабель следует правильно разрезать концы, после чего очень аккуратно убрать всю изоляцию. Затем потребует тщательно подготовить все поверхности по очереди для установки соединительного элемента. С каждого конца необходимо полностью срезать изоляцию на половину длину соединительного элемента, в который затем необходимо ввести оба конца провода и крепко зажать их крепежными деталями.

Такой же метод подключения используется для соединения проводов с клеммой. В данном случае необходимо демонтировать изоляционный слой нужно снять на всю длину соединительной детали.

Для проводов с большим количеством медных жил, которые соединены вместе, лучше применять наконечники из материалов, которые легко поддаются деформации. Данные наконечники на последнем этапе соединения сжимаются специальным инструментом. В итоге должен получиться прочный с механической точки зрения, а также хороший электроконтакт. Для качественного обжима необходимо приложить усилие в несколько тонн.

Конструкция используемых соединительных элементов напрямую зависит от вида межфазной изоляции.

Межфазная изоляция муфты

Как изготовить кабельную муфту

Расчет параметров кабельной муфты для ее изготовления должен основываться на электротехнических свойствах кабеля и характеристиках сети, в которой планируется ее установка. Чтобы избежать ошибок производителю муфт должны быть направлены точные данные, необходимые для изготовления оборудования, соответствующего условиям конкретного проекта. Так, например, для изготовления муфт до 35 кВ достаточно знать марку кабеля. А для изготовления кабельной муфты для ЛЭП напряжением от 110 кВ необходимо заполнение полноценного кабельного формуляра, который предоставляется производителями муфт.

Для изготовления муфты требуются следующие данные по кабелю: размеры поперечного сечения токопроводящей жилы, величина номинального напряжения, параметры изоляции, полупроводящего и металлического экранов, данные по материалу оболочки кабеля и материалу защиты (броня или бумага, если есть) и другие характеристики. Интересен тот факт, что многие производители кабельных муфт снимают свою гарантию, если ее упаковка открывается не в присутствии их официального представителя.

Типы муфт, их классификация

Кабельная арматура в зависимости от своего назначения и сферы применения бывает нескольких типов (ГОСТ 13781.0-86). Для удобства рассмотрения данные сведены в таблицу:

Классификация электротехнических устройств предусматривает их маркировку, которая включает в себя:

1. Сведения о применяемой изоляции: П – из пластмассы (изоляция из бумаги не указывается)
2. Информация о типе муфты (согласно таблицы)
3. Указания на материал изделия: Ч – чугуная, С – свинцовая, Л – латунная, Ст – стальная, Э – из эпоксидной смолы, Р – композиции из резины, т (тт) – трубки термоусадочные, тп – термоусадочные перчатки, сл – самосклеивающиеся ленты
4. Обозначение конструктивных особенностей: однофазные – О, с наличием компенсатора – к, предназначенные для использования под водой – в, (трехфазные не обозначаются)
5. Цифровое (числовое) значение диаметра горловой части муфты или термоусадки
6. Наличие буквенного обозначения «Т» означает тропическое исполнение
7. Информация о типе используемого кожуха (согласно таблицы):

1. Сведения о материале: Ч – чугунный, П – пластмассовый, Па – из армированной пластмассы, Ст – стальной
2. Обозначение конструктивных особенностей: у – уменьшенный, кб – наличие колец для установки брони, г – герметичность
3. Указание размера горловой части кожуха (диаметр от 40 до 100 мм)
4. Цифровые указатели на количество жил кабеля, их сечения.

Муфты для кабелей с бумажной изоляцией

Появление термоусаживаемых трубок и перчаток значительно облегчило соединение, ответвление и оконцевание кабелей с бумажной изоляцией. Большинство современных изделий включают данные предметы в перечень комплектации. Термоусаживаемые элементы увеличивают защитный изоляционный слой, предотвращают разматывание бумажной оболочки, делают процесс коммутации жил более комфортным.

Трубки надеваются на жилу прямо поверх бумажной пропитки. Корень разделки заполняется герметиком или мастикой и закрывается перчаткой. Зачищенные концы стыкуются болтовыми соединителями, которые также помещаются в термоусаживаемые трубки, обеспечивающие равномерный слой изоляции.

Пример устройства соединительной кабельной муфты для магистрали с тремя жилами

Особенно удобен такой способ при установке соединительно-переходных и стопорно-переходных муфт, где коммутируются проводники в бумажной изоляции с проводниками в пластмассовой изоляции. С помощью трубок не только выравнивается толщина изоляционного слоя, но обеспечивается экранирование зоны соединения.

Соединительно переходные модели для коммутации кабелей с разными типами изоляции

Муфты для кабелей с пластмассовой изоляцией

Отличием может быть использование в качестве разъединителя на корне разделки самосклеивающейся ленты или хлопчатобумажной полосы пропитанной эпоксидным составом, так называемой ленты-герметик. Стыковка концов токоведущих жил осуществляется также с помощью соединительной гильзы и болтового крепления. Эти места тоже помещаются в термоусадочные трубки.

Муфта концевая ПКВтп с применением термоусаживаемых элементов и ленты герметик

В реальной работе допускается использование разных электротехнических устройств. Главным условием является соответствие условиям эксплуатации.

Термоусаживаемые кабельные муфты

Толстостенные изделия под действием горячего воздуха плотно, надежно облегают и принимают конфигурацию кабельного стыка, обеспечивают его изоляцию и защиту от воздействия внешних факторов. Комплектация устройства включает термоусаживаемую трубу с клеем, болтовые соединители или наконечники для жил кабеля, которые обеспечат качественный контакт как механический, так и электрический.

Распространенные ошибки установки концевых муфт

Несоблюдение необходимого расстояния

В данных деталях, которые установлены на высоковольтных линиях, следует обратить особое внимание на расстояние между фазами и заземлением. В противном случае может произойти пробой изоляционного слоя прямо внутри электрощитка

В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры.

Перекрестная ориентация фаз

Ни в коем случае нельзя допустить контакта разных проводов в муфте. Если такое случилось, то впоследствии может возникнуть напряженность поля. Для того, чтобы можно было свободно накладывать провода один на другой, необходимо использовать трубку, которая выравнивает напряженность.

Наконечники с окном для проверки состояния соединения

За пределами помещения, запрещается пользоваться наконечниками, которые изготовлены с отверстием для ревизии состояния жилы. Существует большая вероятность того, что в данное отверстие попадет влага, которая впоследствии может нарушить коммутацию, а также запустит процесс окисления металлических элементов, которое значительно снизит качество передачи электроэнергии.

Концевые муфты для внешних работ

Установка защитных элементов на жилы муфт наружной установки

Концевое изделие может быть монтировано в вертикальной плоскости самыми разными методами, но ее защитный элемент всегда должен препятствовать проникновению воды в соединение, а не наоборот

Также очень важно не допустить соприкосновение защитных элементов

Воздушные массы в корпусе

Присутствие воздуха в муфте влечет за собой запуск процесса образования ионов в газовом окружении, которое, в конечном счете, приведет к значительным повреждениям муфты. Именно поэтому необходимо использовать герметик.

Последовательность монтажа термоусадочной муфты

Независимо от вида кабельной муфты, в первую очередь к монтажу готовится кабель, его концы разделывают по определенной методике. Последовательно снимаются слои изолирующих бронированных оболочек до токопроводящих жил, с которых изоляция на первом этапе не снимается. Длину разделки конца кабеля определяет несколько параметров:

• в первую очередь — марка кабеля;
• сечение и материал токопроводящей жилы;
• количество жил и много других параметров, которые зафиксированы в справочных материалах, специалисты их знают и успешно пользуются.

После разделки кабеля к монтажу готовится кабельная муфта:

На конец кабеля одевается термоусадочная трубка.

• Заземляющий провод в концевых и соединительных муфтах, обеспечивающий непрерывную цепь с контуром заземления, крепится специальным комплектом, который не предусматривает пайки.
• Места контактов перемычки заземления с бронированной оболочкой обматываются герметизирующей лентой.
• Проводники для перемычек заземления в муфтах используются медные с сечением 16 мм2, при сечении жил в кабеле 120–240 мм2 устанавливаются перемычки 25 мм2.
• Одеваются термоусадочные трубки на концы остальных проводов кабеля.
• В соединительной муфте соединяются фазные и нейтральный провода, соединение осуществляется обжимными гильзами или болтами со съемной головкой.
• На места соединений сдвигаются термоусадочные трубки, нагреваются газовой горелкой до полного обжатия проводов.
• Провода укладываются в ячейки каркасной кассеты и закрываются.

Комплектация соединительной термоусадочной муфты

На последнем этапе на кассету надвигается внешняя термоусадочная трубка и нагревается до полной усадки. Все элементы для соединения находятся в муфтовых комплектах.

Кабельные муфты с холодной усадкой устанавливаются еще проще, первичные операции по присоединению заземляющего проводника, соединению фаз остаются прежними. На конечном этапе на муфту надвигается пружина с резиной EPDM, после чего пружина удаляется, а резина герметично обтягивает муфту.

Назначение

Остановимся детальнее на каждой разновидности, входящей в перечисленные выше группы.

Наиболее востребованными конструкциями, применимыми для соединения кабельных трасс, считаются соединительные муфты. Изделия из этой группы должны обладать максимальной герметичностью. Они активно используются для соединения проводов в электрических линиях. Их изготавливают на основе материала, обладающего стойкостью к негативным воздействиям внешних факторов.

При помощи свинцовых муфт объединяют проводники с оболочкой, выполненной из аналогичного сырья или алюминия. Для их изготовления используют трубы, они довольно тяжелые.

Эпоксидными муфтами объединяют провода, которые прокладывают в траншеях и шахтах. Дополнительная защита таких изделий обеспечивается за счет асбестового либо металлического кожуха. Материалом для их производства служит эпоксидная смола, ею заполняются полости.

Для простой изоляции соединений задействуют термоусаживаемые муфты. Они просто и быстро монтируются на участок объединения. Герметичность покрытия достигается за счет горячего воздуха, продуцируемого газовой горелкой. Благодаря их использованию в соединениях улучшаются прочностные характеристики изделий, увеличивается срок их службы. Наличие термоусадки уменьшает вероятность пробоев до минимума. Гибкие качества материала упрощают процесс монтажа. Такие муфты подходят для объединения кабельных трасс разных диаметров.

Герметизация кабелей обеспечивается за счет переходных муфт. Но при различиях в диаметрах переходов более целесообразно применять термоусадочную разновидность соединительных устройств.

Ответвительные муфты применяют при необходимости создания ответветвлений, разделения кабельных трасс. Такое случается при большой разнице в уровнях при значительной протяженности трасс.

Назначение концевых муфт заключается в оконцевании проводов. По внешнему виду они представляют собой заглушку, имеющую форму колпачка. Соединители такого типа применяются и для разделения многожильных проводов.

Стопорные соединяющие изделия незаменимы при монтаже электросетей с высоким напряжением. Используют их при образовании гидростатического давления, которое превышает нормативное значение.

От качества и надежности муфт зависит долговечность кабельных линий. Монтажом таких сетей должны заниматься специалисты, с ними необходимо консультироваться и при выборе расходных материалов.
