Критерии выбора

При покупке саморегулирующего нагревательного кабеля необходимо учитывать ряд критериев.

Выделим основные:

1. Стоимость. В зависимости от производителя и конструктивных особенностей цена такой продукции также меняется в широком диапазоне — от шести долларов за метр и выше.
2. Производитель. Выше отмечалось, что изготовлением такой продукции занимаются компании из многих стран — Россия, Дания, Южная Корея, Китай, Германия и другие. Ассортимент изделий достаточно высокий, чтобы сделать выбор.
3. Вид. В продаже можно найти кабельную продукцию в комплекте и с возможностью отрезания. Также имеются экранированные варианты и продукция без экрана.
4. Установка. При выборе учитывается место для монтажа — снаружи или внутри трубы. Также имеются универсальные модели, предусматривающие установку в любом месте (без особых требований).
5. Сфера применения. Как правило, саморегулирующиеся проводники используются для обогрева труб, открытых площадок, участков под стяжку или под плитку. Но на этом сфера его применения на ограничивается.
6. Мощность. Параметр меняется в широком диапазоне в зависимости от сферы применения. Диапазон изменения мощности находится между 15 и 13 500 Вт.
7. Напряжение. В основном в продаже имеются саморегулирующие изделия, рассчитанные на напряжение 220 В. В редких случаях выпускаются кабели на 380 В.
8. Длина. В отличие от резистивных версий, саморегулирующие модели можно отрезать. При этом длина может быть от одного метра и более.
9. Регулирование теплоотдачи. В некоторых моделях предусмотрена регулировка уровня отдачи тепла. Ее наличие ведет к общему удорожанию, что необходимо учитывать при покупке.

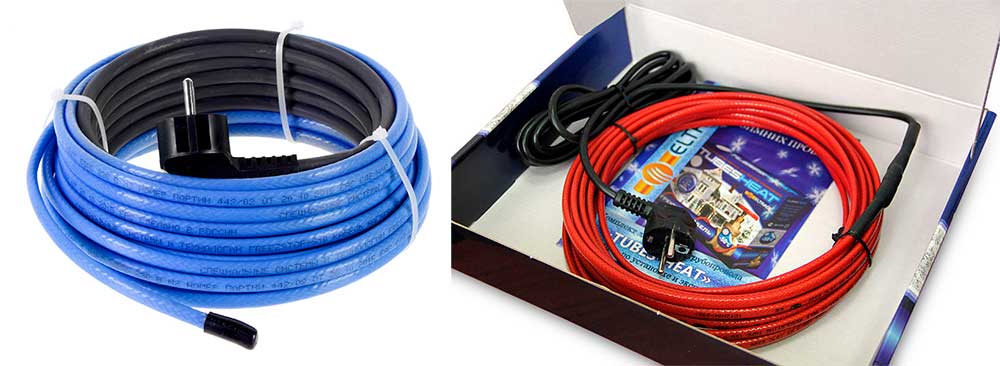

10. Наличие вилки в комплекте. Здесь возможно несколько вариантов — евро, Schuko или отсутствие вилки.

Учитывая приведенные выше критерии, можно быстро подобрать саморегулирующийся кабель под заданные параметры, требования и сферу применения. При этом помните об изменении цены в широком диапазоне в зависимости от характеристик, типа, производителя и других факторов.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

• подогрев пола, стен и потолков;
• поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
• устранение обледенения кровли, водосточных труб и лестниц;
• обогревание зеркал для устранения конденсата;
• обогрев почвы широко применяется в теплицах;
• предотвращение промерзания водосточных и канализационных труб;
• поддержка нужной температуры жидкости и воды, и так далее.

Виды нагревательных кабелей

По принципу выделения тепла нагревательные кабели делятся на резистивные и саморегулирующиеся.

Нагревательным элементом резистивного кабеля является металлическая жила выполненная из меди, латуни или нихрома. Нагревательная жила покрывается термоустойчивой двух или трехслойной ПХВ изоляцией, способной выдерживать с запасом рабочую температура кабеля, а также защитить его от механических повреждений.

Для того чтобы снизить электромагнитное излучение кабеля в процессе его эксплуатации, внутренняя изоляция покрывается специальным экраном из фольги свинца или проволочной оплетки. Также экранный материал выполняет роль заземления. Поверх экранного слоя располагается защитная оболочка.

Резистивные нагревательные кабели

По принципу исполнения резистивные нагревательные кабели подразделяются на следующие виды:

Одножильные нагревательные кабели — нагревательной частью в нем является металлическая жила, заключенная в изоляционный и экранирующий материал. Для подключения одножильного кабеля необходимо просто напросто подключить оба его конца к электросети. Для этого укладку теплого пола стараются сделать таким образом, чтобы начало и конец кабеля сходились в одной точке.

1. Нагревательная жила 2. Изоляция из термостойкого ПХВ пластика 3. Дополнительная изоляция 4. Экранирующая медная оплетка 5. Внешняя оболочка из термостойкого ПХВ пластика

Двухжильные нагревательные кабели — внутри двухжильного кабеля расположено две жилы. Одна жила является источником выделения тепла, другая является токопроводящим элементом. Преимущество двухжильного кабеля, по сравнению с одножильным в том, что при его укладке не нужно концы укладывать в одной точке.

1. Нагревательная жила 2. Возвратная жила 3. Изоляция из термостойкого ПХВ пластика 4. Дополнительная изоляция 5. Экранирующая медная оплетка 6. Внешняя оболочка из термостойкого ПХВ пластика

Нагревательные маты — представляют собой равномерно уложенный на специальной сетке нагревательный кабель в виде рулонов. Главное преимущество нагревательных матов в способе их укладки. Укладка нагревательных матов не требует стяжки.

Недостатком резистивных кабелей является то, что в местах плохого контакта кабеля со стяжкой возникает дополнительный перегрев, а это приводит к сокращению его срока эксплуатации.

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель по своей конструкции более сложный, чем резистивный. Нагревающим элементом здесь служит полупроводниковая матрица.

Саморегулирующийся кабель состоит из двух токопроводящих жил покрытых внутренней защитной изоляцией, экраном, изоляционной оболочкой, полупроводниковой матрицы из саморегулирующего материала. За счет полупроводникового эффекта сопротивление такого кабеля по всей его длине неодинаковое и способно самостоятельно изменяется в зависимости от температуры.

1. Медные токопроводящие жили 2. Саморегулирующаяся греющая полупроводниковая матрица 3. Внутренняя термостойкая изоляция 4. Второй слой внутренней изоляции 5. Экранирующая медная оплетка 6. Внешняя термоизоляционная оболочка

Если на каком либо участке кабеля возникает дополнительный перегрев его сопротивление, на этом участке увеличивается. Ток, протекающий на этом участке уменьшится и температура участка снизится. Причем такие процессы происходят только на участке с повышенным тепловыделением и на нормальную работу кабеля в целом это ни как не отразится.

Эта особенность покрывает недостаток резистивных кабелей и снижает риск выхода из строя кабельной системы обогрева из-за его перегрева на участках с некачественной стяжкой. Теплый пол проложенный саморегулирующимся нагревательным кабелем с этой стороны хоть и обладает рядом преимуществ, однако цена его по сравнению с резистивным в 3-5 раза дороже.

Похожие материалы на сайте:

• Все об устройстве теплого пола
• Укладка теплого пола

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».
2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода;
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Особенности применения

Однако, несмотря на
всю простоту монтажа саморегулирующего тёплого пола, следует отметить некоторые
особенности его сооружения:

Раскрой необходимо проводить в процессе укладки греющего пола. При этом длина саморегулирующего контура может быть как несколько сантиметров, так и несколько десятков метров. Для различных видов шнура максимальная длина различна, и колеблется от 70 до 160 метра.

Монтируя тёплые полы с саморегулирующим кабелем следует учитывать, что существует большая разница токов между номинальным и пусковым значением, в 2 — 4 раз

Это следует брать во внимание выбирая пускорегулирующую аппаратуру

Придерживаясь данных советов специалистов, вы сможете сделать правильно конструкцию тёплого пола своими руками.

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось
выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для
поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не
достаточно для обогрева помещения, и использовать саморегулирующийся пол как
основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет
и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано
размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата
электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины
контура

Чтобы вычислить
требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём
отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой
разброс в напряжении саморегулирующего кабеля вызван огромной сферой его
использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Резистивный греющий кабель

Его стали применять для создания систем обогрева трубопроводов раньше других аналогичных изделий. Резистивный кабель отличается небольшой ценой, длина его секций в зависимости от модификации составляет 10 – 200 метров, а выделяемая мощность равна 5-30 Вт/м. По причине дешевизны в основном используется потребителями, которые делают обогрев трубопровода от промерзания самостоятельно.

Недостаток подобного выбора заключается в том, что резистивный кабель имеет на всем своем протяжении одинаковую теплоотдачу, а поскольку кровля на частных коттеджах, как правило, является сложной конструкцией, то на ее различных участках для борьбы с наледью необходимо разное количество тепла. В итоге наблюдается перерасход электроэнергии, поскольку в некоторых местах водостока кабель работает непродуктивно.

Кроме этого, фиксированная длина секции не всегда позволяет монтировать его на отдельных участках поверхности кровли.

Проверка нагревательного электрического кабеля (теплового мата)

Важно! Не смонтированный электрический теплый пол нельзя подключать в электрическую сеть. Для проверки кабеля нужно приобрести электроизмерительный прибор, например, тут http://dieselstore.com.ua/izmeritelnye-pribory/

Подойдет любой электроизмерительный прибор со шкалой Сопротивление, Ом. Делаются два измерение:

Для проверки кабеля нужно приобрести электроизмерительный прибор, например, тут http://dieselstore.com.ua/izmeritelnye-pribory/. Подойдет любой электроизмерительный прибор со шкалой Сопротивление, Ом. Делаются два измерение:

1. Сопротивление между греющей жилы. Оно должно соответствовать паспорту к теплому полу.
2. Сопротивление между изоляцией жилы и самой жилы. Оно должно стремиться к бесконечности.

Типы резистивного кабеля

Выпускаются четыре вида резистивного нагревательного кабеля:

• одножильная;
• одножильная экранированная;
• двухжильная;
• двухжильная экранированная.

Одножильный резистивный нагревательный кабель

Одножильный резистивный кабель имеет одну нагревательную жилу. Электрический ток может течь только по замкнутым контурам. Поэтому, резистивный одножильный кабель должен укладываться так, чтобы образовать замкнутый контур, тоесть заканчиваться там, где начался. Экранированный кабель покрыт защитной оплеткой.

Более удобен двухжильный нагревательный кабель

Двухжильный резистивный нагревательный кабель

Этот вид кабеля снабжен второй соединительной жилой. Установив на конце двухжильного кабеля соединительную муфту, тоесть соединив нагревательную и соединительную жилы получаем готовый к работе замкнутый контур. Такой кабель укладывается в одном направлении, что, несомненно, более удобно. Экранированный кабель покрыт защитной оплеткой

Кровельная система антиобледенения

Устройство обогрева для кровель, необходимое для предотвращения образования наледи и снежного покрова, имеет сложную конструкцию. Работа систем антиобледенения зависит от правильно выполненного расчета нагрузок для каждого конкретного случая. Поэтому проектированием и монтажом подобных систем должны заниматься исключительно профессионалы, в противном случае немалая сумма денег будет потрачена напрасно.

В минимальную комплектацию систем, предназначенных для борьбы с наледью на крышах, входят:

• греющая часть — кабель для подогрева труб и других деталей водостока с комплектом креплений. Ее назначение заключается в прямом воздействии на лед и снег для перевода их в жидкое состояние, обеспечивая и . Сюда также входят , которые предохраняют кабель от повреждений;
• распределительная сеть – обеспечивает электропитание греющих компонентов и передачу информации от датчиков к центру управления. В комплекте имеются силовые и информационные кабели, предназначенные для проведения работ на крыше, крепежные изделия, силовые и распределительные шкафы;
• система управления – необходима для функционирования оборудования, обеспечивающего электрообогрев труб, состоит из шкафа управления, многочисленных датчиков, осуществляющих контроль над температурой, наличием атмосферных осадков, образованием льда, терморегуляторы, адаптированные под установку обогревающего кабеля на таких видах кровли как скатные. В обязательном порядке в систему входит аппаратура, обеспечивающая защитное отключение, если в каком-то месте нарушена изоляция кабеля.

Саморегулирующийся греющий кабель

На сегодняшний день саморегулирующийся кабель для обогрева труб является самой популярной продукцией, его чаще всего устанавливают на кровлю. Он стоит значительно дороже, чем резистивный кабель, но расходы оправдают себя. Преимущество такого заключается в возможности системы изменять режим работы в зависимости от окружающих условий.

Монтаж греющего кабеля, детальная видеоинструкция:

Теплоотдача саморегулирующегося кабеля, составляющая 6-100 Вт/м, зависит от толщины слоя наледи в месте, где он проложен. Его можно укладывать отрезками произвольной длины, обрезая в процессе проведения монтажа. В зависимости от марки максимальная длина кабеля ограничена 6-150 метрами.

Можно ли использовать саморегулирующий кабель для тёплого пола?

Главная функция саморегулирующего нагревательного кабеля — сокращать подачу электричества при достижении требуемого градуса нагрева, при этом не страдает качество и равномерность обогрева поверхности. Эта особенность позволяет удачно применять модель при сооружении тёплых полов в любых помещениях, от жилых комнат, до ванной и туалета.

Кроме того, при наличии тёплых полов с саморегулируемым кабелем, можно переставлять мебель в квартире, так как он обладает способностью регулировать уровень нагрева, в отличие от резистивного. То есть, допустимо уменьшение обогрева под тяжёлой мебелью. У резистивного провода изменить теплоподачу нельзя, тем самым может произойти перегрев поверхности, что приведёт к выходу из стоя системы.

Стоит отметить и
простоту сооружения саморегулирующего пола, так как данный электрический шнур
возможно разрезать в любом месте, и собственноручно  заделать конец. При этом, все соединения, при
произведённом грамотно монтаже, способны прослужить не один год.

Естественно как и любой электропол, саморегулирующий, нужно подключать к питанию соблюдая все стандартные способы защиты. То есть, система должна иметь автоматический выключатель и УЗО, утечка тока в котором не больше 30мА. Кабель самрег должен обладать экраном и мощностью 30 — 40 Вт. При этом, укладочный шаг нагревательного элемента 15 — 20 см.

Раньше применение этой функции было не возможно, из-за небольшого размера плёнки. Сегодня в Корее производится инфракрасная плёнка с 30% способностью к саморегулированию.

Саморегулирующийся нагревательный кабель

В конструкцию саморегулирующегося нагревательного кабеля входит две токоведущих жилы, между которыми располагается углеродная матрица. Функциональная особенность подобной конструкции заключается в том, что при возрастании или понижении температуры окружающей среды, температура нагрева кабеля меняется обратно пропорционально. Т.е. чем выше температура внешней среды, тем ниже температура нагрева.

Следовательно, кабель самостоятельно подстраивается под температуру окружающей его среды. Матрица кабеля обеспечивает необходимый диапазон изменений линейного тепловыделения кабеля, который зависит от предельной температуры для каждой конкретной модели. Общий диапазон колебаний всего семейства саморегулирующихся кабелей составляет 6…100 Вт/м.

Токопроводящие жилы состоят из 17…19 тонких проводов обладают следующей площадью сечения — 1.0…1.5 м2. Для препятствия процессам старения и окисления производители стараются использовать провода с никелевым покрытием. Наиболее оптимальна и производительна скрутка из 19 проводов, т.к. она обладает почти идеально круглым поперечным сечением и при экструзии материала матрицы не возникает воздушных зазоров.

Токопроводящие жилы и матрица помещаются в изоляционный слой, который сверху покрывается экраном. В качестве экрана может выступать фольга или оплетка из луженой или никелированной проволоки. Поверх экрана располагается защитная оболочка, выполняемая из высокопрочного пластика. Применение двух изолирующих слоев обеспечивает оптимальную стойкость к механическим нагрузкам и диэлектрическую прочность.

В качестве материала для производства внешней оболочки саморегулирующегося кабеля могут использоваться фторопласты или полиолефины. Фторопластовые оболочки позволяют кабелю успешно противостоять даже в случае воздействия достаточно агрессивных сред. Внешние оболочки из полиолефинов покрыты полиэтиленом и улучшены за счет использования различных добавок.

При прочих равных условиях использования саморегулирующиеся кабеля имеют следующие неоспоримые преимущества:

• рациональный расход электроэнергии за счет способности к саморегулированию температуры нагрева в зависимости от температуры окружающей среды;
• простота монтажа. Конструкция кабеля позволяет разрезать его в любом месте. Длина отдельных фрагментов не менее 200 мм;
• не боится перехлестов и снижения теплоотвода во внешнюю среду.

Тем не менее, конструкция саморегулирующегося кабеля имеет и определенные недостатки:

• невозможен режим ускоренного нагрева;
• эксплуатация при низкой внешней температуре характеризуется большими значениями стартового тока.

Особенности одножильных греющих кабелей

О первой особенности одножильного греющего кабеля я уже сказал, это высокий электромагнитный фон. Поэтому приобретая такой кабель для применения внутри помещений, наличие медной оплётки обязательно.

Вторая особенность резистивного кабеля с одной греющей хилой, это необходимость подключения кабеля к электропитанию с двух разных концов. А это проще всего сделать, закольцевав прокладку кабеля. То есть, одножильный греющий кабель нужно укладывать по замкнутой трассе, что не всегда удобно. Или тянуть вместе с кабелем дополнительный питающий провод, что возможно при обогреве кровли, но нереально при обогреве полов.

Саморегулирующийся (саморегулируемый, саморегулирующий) нагревательный кабель

Саморегулирующийся кабель способен изменять отдаваемую мощность в зависимости от окружающих условий. Если температура вокруг кабеля повышается, сам кабель снижает отдаваемую мощность. Если окружающая среда вокруг кабеля остывает, отдаваемая мощность кабеля увеличивается.

Происходит это за счет композита находящегося между двумя токоведущими жилами. Композит состоит из полимера с токоведущими вкраплениями. При понижении температуры полимер сжимается, связи между вкраплениями нарушаются, омическое сопротивление уменьшается, выделяемая мощность увеличивается. При повышении температуры процесс происходит в обратном направлении. Стоит отметить, что этот процесс саморегулирования происходит на любом участке кабеля отдельно от всего кабеля.

Эти свойства саморегулирующегося кабеля позволяют его использовать без терморегулятора и термодатчика. Достаточно прямого выключателя на стене. Относительным недостатком саморегулирующего нагревательного кабеля является его дороговизна.

На этом все! Ходите по теплому полу!

Opolax.ru

Другие статьи раздела: Обогрев пола

• Устройство кабельного теплого пола: 9 вариантов

• Полистирольная система теплый пол

• Компоненты водяного теплого пола

• Водяной обогрев пола

• Обогрев пола в квартире и доме: типы обогрева полов

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

Одножильный

Этот проводник прост по своей конструкции

Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементов

Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементов

Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

• гарантирует стабильность мощности, независимо от температуры окружающей среды;
• позволяет проектировать системы любой длины без потери силы нагрева.

Техника подключения кабеля для обогрева труб

Независимо от вида греющего кабеля, при его подключении нередко возникает необходимость в соединении секций между собой и установке муфт на концевые точки. Для выполнения этих работ потребуются следующие инструменты:

• отвёртка;
• канцелярский нож;
• пассатижи;
• бокорезы;
• промышленный фен.

Этапы выполнения работ по подготовке и изоляции концевой муфты:

1. Отступив 20 мм от конца кабеля, ножом срезают внешнюю оболочку.
2. С помощью отвёртки и пассатижей снимают металлическую оплётку.
3. Если кабель саморегулирующийся, бокорезами отрезают 10 мм одной из токопроводящих жил вместе с находящейся на ней матрицей. В результате должно получиться два разных по длине провода.
4. Вставляют кабель в термоусадочную муфту и начинают нагревать её промышленным феном. Оптимальная температура — 350°С.
5. Зажимают торец горячей термоусадочной муфты пассатижами.

Этапы выполнения работ по соединению двух отрезков кабеля:

1. Отступив от конца провода 20 мм, срезают внешнюю оболочку.
2. Отвёрткой расслаивают металлическую оплётку и скручивают все тонкие проводки в жгут. Загибают его в сторону противоположного конца кабеля и прижимают к внешней оболочке.
3. Снимают промежуточную изоляцию.
4. Зачищают жилы и раздвигают их в противоположные стороны.
5. Если провод саморегулирующийся, матрицу срезают в виде треугольника.
6. Аналогичным образом подготавливают конец другого отрезка провода.
7. На один из кабелей надевают термоусадочную трубку крупного сечения.
8. Вставляют жилы двух кабелей в узкие термоусадочные трубки (для каждой жилы — своя трубка) и приступают к нагреву.
9. Закрывают место изоляции крупной термоусадочной трубкой и нагревают её феном.

Монтаж саморегулирующегося кабеля

Саморегулирующийся кабель может продаваться метражом или готовыми к установке комплектами. В первом случае при монтаже потребуется установка муфт. При устройстве обогрева полипропиленовых и металлопластиковых труб рекомендуется предварительно укрыть их фольгой на всем протяжении трубопровода. Это обеспечит равномерное распределение тепла.

При установке кабеля снаружи магистрали рекомендуется укладывать его спиралью с шагом 4–5 см. Прокладка внутри труб возможна только линейным способом: провод протягивают от одного конца магистрали до другого.

Независимо от способа монтажа греющего кабеля, инженерную сеть теплоизолируют любым удобным способом: с помощью пенопластовых скорлуп, минеральной ваты, материалов на основе вспененного полиэтилена. Руководствуются правилом: чем толще слой теплоизоляции, тем лучше.

Если кабель устанавливают внутри трубы, достаточно мощности 10 Вт. При наружном монтаже требуется 17–30 Вт, в зависимости от толщины теплоизолирующего слоя и климатических условий региона.

Видео: монтаж саморегулирующегося греющего провода внутри трубы

Эксплуатация систем обогрева с помощью кабелей резисторного типа требует периодической проверки функционирования датчиков температуры. Контроля за работой саморегулирующегося проводника не требуется. Единожды смонтировав систему обогрева трубопровода, можно не сомневаться в её безотказной работе на протяжении 15–20 лет.

Минусы нагревательного резистивного кабеля

Резистивный кабель продается только секциями определенной длины, что усложняет предварительное проектирование системы. Связано это, как я уже говорил, с соединением «холодного» и «горячего» кабелей системы. Соединять их можно только в заводских условиях.

Говоря о минусах нагревательного резистивного кабеля, хочу сказать об эксплуатации теплого пола с этим кабелем. Нужно помнить, где в полу располагается температурный датчик и место соединения «горячего» и «холодного» кабелей. На эти места нельзя ставить стационарную мебель без ножек и закрывать ковриками. Если не соблюдать эти правила температурный датчик будет некорректно отображать температуру, а место соединения будет дополнительно перегреваться из-за отсутствия конвекции воздуха.
