Подбор комплектующих для воздушной линии

Разумеется, в первую очередь необходимо подобрать сам токоведущий кабель. Его сечение определяется тем, к какой постройке подводится электричество и какова прогнозируемая суммарная нагрузка на провода. Так, линии электропередач, которые протянуты по улицам большинства городов, чаще всего проложены с использованием самонесущего изолированного провода – СИП.

Сейчас наметился постепенный отход от этого металла и максимальная перестройка на медь. При прокладке питающего кабеля для коттеджа или дачного домика стараются лишний раз не использовать переходы между двумя материалами. Любая современная проводка в доме, соединяющая между собой выключатели, светильники и розетки, наверняка выполнена из меди, так что не имеет смысла прокладывать несколько десятков метров из алюминия.

Чтобы не быть голословными, обозначим пару ключевых в данном контексте характеристик. Так, медь гораздо удобнее в обращении при монтаже – она структурно плотнее алюминия, но имеет более высокую гибкость. Подобное сочетание позволяет монтажнику быть уверенным, что каждая клемма надёжно затянута, а скрученные провода не отломятся.

Кроме того, медная жила способна выдержать силу тока в полтора раза больше при том же сечении, что и алюминиевая. Если последний аргумент кажется Вам неубедительным, и Вы исходите из положения «Всегда можно приобрести алюминиевые провода с большим сечением», следует подумать о том, как масштабируется данный эффект.

чем толще проводник, тем сложнее качественно зажать его в любой клемме. Особенно много трудностей может возникнуть при подключении жил к защитной автоматике. Даже если Вы предпочитаете использовать гильзы для толстых проводов, правильно обжать их можно только специальным инструментом, которого у большинства мастеров нет.

В любом случае защитным средством должна служить пластиковая гофра – она весит совсем мало и крайне проста в монтаже. Не применяя её, Вы однозначно рискуете значительным сокращением срока службы проводника и, как результат, целостностью своего имущества. Разумеется, есть случаи, когда применение гофры нецелесообразно – например, на этапе стройки и питания черновой электрики в доме или как временная линия для осуществления отдельных работ. Такие коммуникации изначально призваны работать не очень долго, а в последующем уступить место полноценному проводу питания.

Следующим шагом необходимо разобраться с закреплением проводов. Проще всего для этой цели применить трос, который можно приобрести во множестве хозяйственных магазинов. Наиболее предпочтительный вариант – это оцинкованное стальное изделие диаметром 4-5 мм: несмотря на относительно небольшую толщину такой трос способен нести нагрузку во много раз превышающую собственный вес и выдерживать при этом сильные порывы ветра.

Если на всём пути следования от основной линии электропередач до Вашей постройки требуются промежуточные опоры, провода должны проходить их свободно – в виде петли или арки. Прижимать кабель вплотную к опоре опасно: если вдруг случится сильный порыв ветра, у проводника должен быть определённый запас по длине. То же самое касается и сезонного расширения/сжатия металла под воздействием температуры окружающего воздуха.

Когда несущий трос натянут, остаётся лишь протянуть проводники через гофру. Дабы упростить этот процесс, во многих гофрах внутри уже имеется кондуктор из тонкой проволоки, за которую можно зацепить один конец провода и совершить все манипуляции буквально за несколько секунд. На последнем этапе кабель в гофре следует надёжно прикрепить к тросу, причём сделать это в нескольких местах на всём протяжении линии.

После определения нагрузок всех питающих линий можно приступать к выбору сечения токопроводящих жил. Для этого необходимо вычисленную расчетную мощность разделить на напряжение сети, что позволит определить величину тока. По полученному значению осуществляется подбор сечения КЛ, используя таблицы ПУЭ 1.3.4 и 1.3.5. С помощью первой подбираются проводники с алюминиевыми, а второй — медными жилами.

Таблица ПУЭ 1.3.5 допустимых токов кабелей

Подготовка монтажной схемы

Для составления схемы распределения питания на даче можно использовать два варианта:

• классический — с применением обычного карандаша и бумажного носителя информации;
• современный — с помощью специализированных компьютерных программ.

При выполнении работ не требуется соблюдать установленных норм и правил. Достаточно точно отобразить места установки выключателей, розеток, ламп, оборудования, распределительных коробок, а также места расположения КЛ. Предварительно рекомендуется нанести схематичный план загородного домовладения.

Схема электропроводки в дачном доме

Факторы внешней среды

Среди всех неблагоприятных для кабельных изделий факторов, наиболее значимыми считаются следующие три:

• воздействие солнечного ультрафиолета;
• высокая температура наружной оболочки кабеля в тёплое время года;
• низкая температура, наледи и конденсат на проводах в холодное время года.

Собственно, влияние всех трёх факторов концентрируется вокруг того, что внешняя оболочка, а за ней и изоляция жил, претерпевают процессы ускоренного старения. Покрытие кабеля растрескивается, что может привести сначала к замыканию оголившегося проводника на опору, а затем и к срабатыванию защитных автоматов.

Все упомянутые выше явления особо опасны для популярных ныне кабелей в изоляции на виниловой основе: ВВГ, ШВВП, ПВС и др. Более стойкая ко многим видам осадков и воздействий традиционная резиновая изоляция также не может избежать участи растрескивания под постоянным солнечным излучением. Таким образом, становится очевидной необходимость применения экранирующих материалов, которые одновременно должны соответствовать таким параметрам:

• не утяжелять конструкцию «провод–опора»;
• не занимать много места;
• покрывать кабели по всей длине;
• иметь достаточную гибкость, дабы повторять контуры проводов не только в статичном положении, но и при их раскачивании;
• иметь изолирующие свойства или плохо проводить электрический ток.

Среди известных средств экранирования можно назвать кабель-каналы из пластика и металлические трубы. Причём последние с натяжкой могут удовлетворить лишь двум требованиям, а полимерные без дополнительных допущений подходят под все. Вместе с тем, мы не будем объективны, если скажем, что использование пластиковой гофры – это панацея.

Нет, гофроканал тоже подвержен влиянию времени и условий среды, в которой эксплуатируется, и в зависимости от типа полимера рассчитан на разный срок службы. Здешний пластик, как и на оболочке кабеля, не обладает устойчивостью к ультрафиолетовому излучению и сильному морозу, из-за чего может трескаться, однако не всё так печально.

Во-первых, существует ПНД-гофра, которая выдерживает большие нагрузки, во-вторых, следует помнить о том, что функция данного изделия – защита содержимого, и неважно какой ценой. Пластиковый канал стоит копейки, и его замена даже раз в два года не нанесёт существенного ущерба бюджету потребителя – в то же время, порча самого кабеля, короткое замыкание или пожар, возникшие из-за эксплуатации линии без защитного канала, способны навредить имуществу гораздо больше

Требуемый для проведения работ инструмент и материал

Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:

• ножницы для разделки КЛ;
• пассатижи;
• отвертки;
• шуруповерт;
• болгарка с алмазными дисками;
• молоток;
• монтажное зубило;
• шпатель;
• рулетка;
• нож.

Инструменты для прокладки электропроводки

Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:

• защитные автоматы;
• электрический счетчик;
• провода;
• розетки;
• выключатели;
• распределительные коробки;
• подрозетники;
• соединительные клеммы;
• крепежный метиз.

Защита кабеля

От действия ультрафиолетового излучения страдает и поверхностная изоляция проводов.

Если необходимо подключить отдельно стоящее здание, прибегают к дополнительной защите:

1. В ПУЭ пункт 2.3.19 (см. Главу 2.3), говорится, что если объект эксплуатируется на географической широте 65 и выше, защита от излучения солнечной радиации не требуется. В европейской части России это регионы, расположенные севернее Архангельска и Соловецких островов. В остальных случаях она необходима. Для этого можно использовать кабельную продукцию, специально предназначенную для эксплуатации на открытом воздухе.
2. Если проводка выполнена по стене здания, то ее необходимо монтировать с северной стороны строения. Обязательно закрывать козырьками или желобами. Они защищают не только от солнечных лучей, но и от падения с крыши снега, сосулек и дождевой воды.
3. Между зданиями кабель подвешивают на стальном тросе, а для защиты от солнечной радиации используют гофру или металлическую трубу.

На воздухе провода помещают в трубу, если есть вероятность механического повреждения.

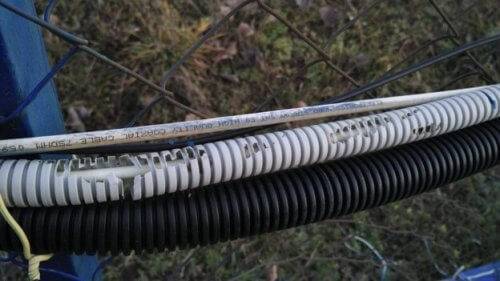

Промышленность выпускает серую гофру, она предназначена для использования внутри помещения, и изготавливается из ПВХ, он неустойчив к УФ-излучению. Её использовать нельзя. Но есть ПВХ-гофра черного цвета, стойкая к ультрафиолету (проверяйте этот факт в документации на продукцию от производителя). Есть и другие гофры, предназначенные для эксплуатации на открытом воздухе — из полиэтилена высокого и низкого давления и выбирается в зависимости от назначения. Такие трубы окрашены в черный или красный цвет, но не стоит ориентироваться на окраску. Они хорошо противостоят внешним воздействиям и могут эксплуатироваться в широком диапазоне температур от -40до +45С, и стойкие к губительно действующей солнечной радиации.

Чтобы не ошибиться с выбором, необходимо изучить характеристики изделия. Прежде чем приобретать трубы, рекомендуется изучить особенности гофры. Это можно сделать, прочитав статью на сайте — https://samelectrik.ru/vidy-i-razmery-gofry-dlya-kabelya.html.

Нередко используют для подключения электроснабжения отдельно стоящих зданий металлорукав. Он защищает кабельную продукцию от воздействия света, атмосферных осадков в виде налипания снега, обледенения и обеспечивает дополнительную механическую защиту. Но он недолговечен, подвержен коррозии, поэтому при его применении следует учитывать эту особенность.

Важные нюансы при укладке дачной проводки

При планировании монтажа электрических проводников на загородном участке следует определиться с объемом работ. Может осуществляться полноценная замена или восстановление действующей сети. В любом случае рекомендуется соблюдать следующие правила:

1. Распределительные коробки, счетчик электроэнергии, выключатели и розетки должны располагаться в легкодоступных местах.
2. Выключатели необходимо устанавливать так, чтобы при открывании дверного полотна не происходило их загораживание. Монтаж выключателей ведется на высоте в пределах от 60 до 150 см.
3. Розетки монтируются на достаточном расстоянии от системы водоснабжения и нагревательных устройств на высоте не менее 50 см от пола.
4. Питающие провода к розеткам подводятся по направлению снизу вверх, а к выключателям — сверху вниз.
5. Не допускается выполнение прямых соединений медных и алюминиевых жил.
6. Необходимо исключить расположение розеток в помещениях с повышенной влажностью (ванная и уборная комнаты);
7. Укладка проводки должна вестись по подготовленной схеме, которую рекомендуется сохранить.

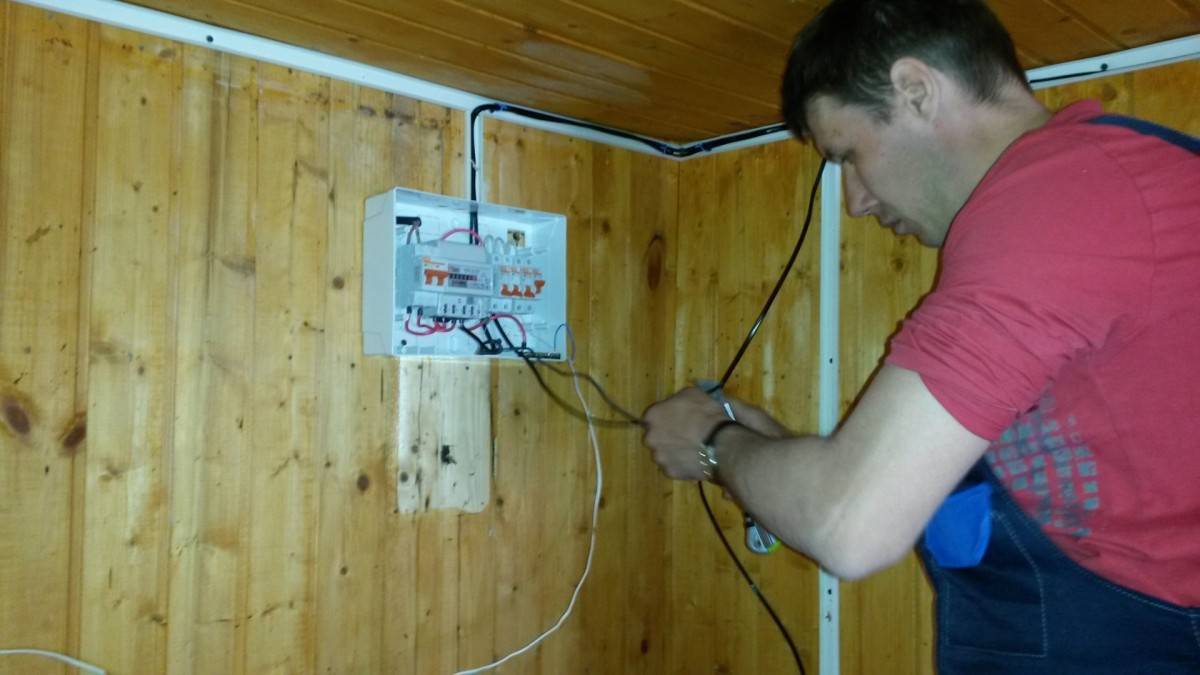

Размещение распредкоробок в деревянном доме

Все работы проводятся с соблюдением техники безопасности.

Большинство дачных поселков расположено за чертой города. При этом для их питания, как правило, используются старые линии электропередач. Они не рассчитаны на выдерживание больших перетоков электрической энергии, которые образовались в связи с использованием разнообразной бытовой техники. Это сопровождается периодическими перебоями в электрических сетях, которые могут привести к выходу из строя оборудования, установленного на даче. Для исключения указанной проблемы понадобится использовать высокочувствительные защитные автоматы и стабилизаторы напряжения.

Стабилизатор напряжения для частного дома

На состояние проводки дачного участка сильное влияние оказывает периодичность пребывания в нем. Данный факт необходимо учитывать при выборе способа прокладки проводки, так как без отопления в зимний период времени внутри помещения будет скапливаться влага. Постепенно произойдет окисление контактных соединений, что приведет к короткому замыканию, и как следствие к необходимости проведения восстановительных работ.

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

Открытая проводка в кабель-каналах

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Прокладка кабеля на даче своими руками выполняется в определенной последовательности с учетом важных нюансов для открытого и закрытого типа монтажа. На первоначальном этапе необходимо сделать разметку монтируемых каналов. Для этого можно воспользоваться обычным карандашом. В дальнейшем действия разнятся в зависимости от выбранного вида монтажа.

Данный вид проводки предполагает использование выносных выключателей, розеток и распределительных коробок. Жилы укладываются в специальные каналы, которые монтируются поверх отделочного материала. При этом используются крепежные элементы для конкретного типа поверхности стен. В дальнейшем каналы закрываются защитной крышкой. Удобство данного метода заключается в быстроте монтажа и высоком показателе ремонтопригодности.

Воздействие солнечного излучения на кабель

Ультрафиолетовое излучение действует постепенно, оно приводит к ухудшению состояния покровного изоляционного слоя. Под воздействием солнечных лучей происходит ускоренное старение поверхностного слоя. В результате изоляция меняет свои характеристики. В зависимости от материала она становится:

• Жесткой. При механическом воздействии трескается и рассыпается. Особенно это заметно на изоляции жил кабеля.
• Может менять цвет или становится липкой и теряет свои изоляционные свойства.

Причем эти изменения происходят сначала только в поверхностном слое. В зависимости от интенсивности света, ультрафиолет меняет физико-химические характеристики изоляции. Появляются трещины и утечки тока, в результате чего происходит пробой. Это характерно при воздействии солнечной радиации и озона — сильнейшего окислителя.

На рисунке снизу показан результат длительного его воздействия на изоляцию.

Несколько правил и полезных советов

Для того, чтобы наружная проводка была безопасной, расстояние между кабелем и крыльцом должно составлять не менее 2,5 м, между кабелем и ближайшим балконом – 1 м и между кабелем и окном – не менее полуметра. Использование распределительных коробок, открыто размещённых на улице, не очень рекомендовано.

Если ситуация вынуждает Вас поступать именно так, сделайте небольшой навес над этим узлом и точкой входа кабеля в жилище – это должно помочь защитить проводку от осадков. Кроме того, в самой распредкоробке все соединения должны производиться через самозажимные клеммы и клеммные колодки, скрутка проводов запрещается.

Хотя данный аспект известен почти каждому, мы всё же хотим заакцентировать на нём внимание. Для питания домашних электроприборов необходимо напряжение 220 В переменного тока, а от ЛЭП можно протянуть трёхфазное питание на 380 В

Таким образом, после ввода кабеля в дом, необходимо позаботиться о разводке стандартного однофазного напряжения для большинства бытовых нужд, а трёхфазное (скорее всего) перебросить в гараж или мастерскую.

Если Вы планируете произвести воздушную прокладку по территории своего сада, не используйте в качестве опор фруктовые деревья. От этого не будет толка ни для них, ни для Вас. Электромагнитное поле нередко снижает плодовитость дерева, а опасность повреждения кабелей от колышущихся ветвей лишь растёт.
