Приложение 2
СВОЙСТВА
мастики герметизирующей нетвердеющей строительной
(ГОСТ 14791-79)
Мастика герметизирующая нетвердеющая представляет собой вязкую однородную массу, изготовляемую на основе этилен-пропиленового каучука, бутил-каучука, наполнителей и пластикаторов; предназначается для герметизации закрытых и дренированных наружных стен и зданий.
Основные физико-механические и эксплуатационные показатели
Предел прочности при расстягивании, кгс/см2………………………………….. 0,08 — 0,15
Относительное удлинение при максимальной
нагрузке, % не менее………………………………………………………………………… 3 — 5
Характер разрушения……………………………………………………………………….. когезионный
Водопоглощение, % не более……………………………………………………………. 0,4
Консистенция, мм……………………………………………………………………………. 7 — 11
Стекание мастики при 70 °С (теплостойкость) мм на более……………… 2,0
Рабочий интервал температур от минус 50 °С до плюс 70 °С
Неагрессивна к изделиям из полиэтилена, поливинилхлорида, свинца, стали и алюминия.
Нетоксична и неогнеопасна.
Эксплуатационный срок службы 15 лет и более.
Мастика выпускается в полиэтиленовой упаковке в виде удлиненных пакетов или непрерывного жгута.
Средняя стоимость мастики 45 коп. за 1 кг.
Мастику разрешается транспортировать любым видом транспорта в условиях, обеспечивающих защиту ее от воздействия атмосферных осадков, солнечных лучей и механических повреждений.
При транспортировании бросать тару с мастикой запрещается.
Для предохранения мастики от воздействия солнечных и атмосферных осадков она должна храниться в закрытых помещениях.
Перед употреблением мастику необходимо выдержать при температуре 20±2 °С не менее 24 часов.
изготовители мастики — предприятия Министерства промышленности строительных материалов СССР.
В частности, мастики выпускается на следующих предприятиях:
. Московский завод строительных красок и мастик, 113105, Москва, Варшавское ш., 37а.
. Комплексное объединение «Победа» по производству строительных деталей, материалов и конструкций. 188630, Ленинградская обл., г. Колпино ул. Загородная, д. 9.
. Завод строительных материалов и конструкций, 252060, г. Киев, Нижне-Юрковская ул., д. 2.
. Первомайский асфальтовый завод, 446040, г. Октябрьск Куйбышевской области.
Мастика широко применяется в качестве герметика для заделки стыков при крупнопанельном и крупноблочном строительстве.
Форма заказа мастики — Мастика герметизирующая нетвердеющая строительная (ГОСТ 14791-79) на основе этилен-пропиленового каучука и бутил-каучука для герметизации наружных стен.
Материалы для гидроизоляции вводов кабельных
Существуют много разновидностей и заделки кабельных вводов или труб. Результат монтажа должен обеспечивать газонепроницаемость и защиту от влаги и пыли. Современные мастера реализуют эти задачи используя закладные линзы, проемы и специальные системы коммуникаций. Применяются следующие виды материалов для гидроизоляции.
Кабельные вводы
Мастика
Она входит в состав герметиков для кабелей. Представляет собой пластичную массу для надежной герметизации. Этот состав обладает хорошей адгезией к гильзам и коммуникационным деталям. Отлично справляется с заделкой зазоров между трубой обсадной из стали, кабелем и гильзой
Здесь важно понимать, что могут возникнуть сложности. Если кабельные оболочки или закладные каналы обладают плохой адгезией с герметирующей массой
Плохо сцепляется с полимерными поверхностями полиуретановые составы. Но применяя дополнительные подклеивающие материалы, проблему решают. Например, используют полимерные ленты.
Мастика для кабелей
Коммуникационные проходки также уплотняют адгезивами. Они могут быть однокомпонентными либо двухкомпонентными. Такие смеси выдерживают высокое давление. Их можно применять в местах с трудной доступностью.
Кабельные уплотнители
Бывают разные уплотнители. Они широко применяются для изоляции проходок в щитах электротехнических, шкафах, распределительных коробках. Отечественные производители предлагают уплотнители из полиамида, полипропилена, латуни. Для подбирают сальники специальные электромонтажные. Устройство простое и легкое в монтаже. Дают высокие изоляционные показатели.
Уплотнители из резины
Обладают изолирующим эффектом. Упругий кольцевой элемент состоит из эластомера и сжимается двумя фланцами. Муфта способна расширяться, перекрывать зазоры и сжимать надежно коммуникационную деталь. Большим спросом в этой области строительства пользуются германские уплотнители GPD.

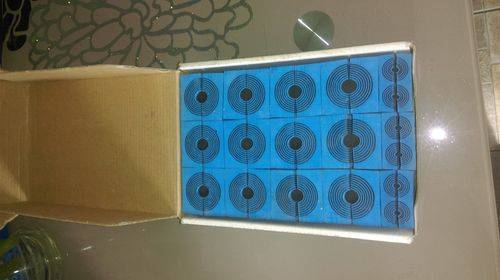

Гермовтулки
Похожи по качествам на выше описанные уплотнители. Устанавливаются в отверстия труб и отлично выполняют функцию гидроизоляции. Бывают разъемными и неразъемными. Разъемные герметизируют готовые конструкции. Вставляются в стандартные трубы или кабели.
Независимо от способа герметизации, качество работ должно подтверждаться соответствующим актом и обследоваться полномочными представителями организаций.
Герметизация кабельных вводов ПУЭ — Пожарная безопасность
Герметизирующая манжета для защиты торцов футляра тип DU …
Подробнее…
Герметизирующая манжета для защиты торцов футляра тип KG/KO …
Подробнее…
Герметизирующая манжета для защиты торцов футляра тип KT ТУ 2531-003-58859224-2014…
Подробнее…
Герметизирующая манжета для защиты торцов футляра тип STM…
Подробнее…
Герметизирующая манжета АР Конус тип 2 для защиты торцов футляра ТУ 2531-003-58859224-2014…
Подробнее…
Герметизирующая манжета АР Конус тип 3 для защиты торцов футляра ТУ 2531-003-58859224-2014…
Подробнее…
Уплотнительная манжета для стеновых вводов…
Подробнее…
Уплотнительная манжета для стеновых вводов тип VDW …
Подробнее…
Гидроизолирующий воротник…
Подробнее…
Гидроизолирующий воротник с хомутами…
Подробнее…
Гильза стальная…
Подробнее…
ПВХ Гильза…
Подробнее…
Уплотнитель кольцевого пространства марки АР с оцинкованными/нержавеющими болтами и гайками ТУ 2531-…
Подробнее…
Уплотняющее кольцо «Лабиринт»…
Подробнее…
Мало кто задумывается над тем, что проведение инженерных коммуникаций часто является причиной последующей сырости и влажности на цокольных этажах или в подвале.
А все потому, что герметизации вводов не было уделено достаточно внимания.
Если герметизация вводов в дом выполнена некорректно или вообще упущена, то потом решать вопрос с излишней влажностью помещений уже практически бессмысленно.
Чем важна герметизация вводов в подвальное помещение
Квалифицированные строители обязательно позаботятся, чтобы была выполнена любая герметизация вводов и выпусков инженерных коммуникаций:
- герметизация вводов инженерных подземных коммуникаций;
- герметизация вводов в резервуары;
- герметизация вводов системы отопления в здание;
- герметизация вводов тепловых сетей;
- герметизация проходов кабелей;
- герметизация вводов водопровода;
- другие виды герметизации вводов инженерных коммуникаций.
Зачастую проблема герметизации вводов инженерных коммуникаций в здание и в особенности в подвальном помещении заключается в наличии огромного количества самых разнообразных герметиков.
Но даже герметизация вводов инженерных коммуникаций в здание СНИП веществом может оказаться недейственной, если проведена с нарушением стандартных требований.
И тогда подвал постоянно будет подтапливаться, что может явиться в скором будущем причиной аварийного состояния совершенно нового здания.
Герметизация вводов инженерных коммуникаций СНИП и другие ее виды
На сегодняшний день герметизация вводов инженерных сетей может осуществляться при помощи следующих герметиков:
- герметизация вводов коммуникаций посредством специальных гидроизолирующих растворов;
- герметизация вводов в здание с помощью саморасширяющихся смесей из бетона;
- герметизация кабельных вводов и трубопроводов, благодаря установке гидроворотника.
- пенная герметизация инженерных вводов;
- герметизация вводов трубопроводов на основе резиновых уплотнителей кольцевых пространств;
- герметизация проходов кабелей при содействии особой герметизирующей пасты Стопак;
Какой бы ни была герметизация кабельных вводов в здание, ее основной задачей всегда будет создание гидроизолирующего барьера, чтобы проход трубы или кабеля в стене или другой перегородке, фундаменте оставался сухим.
Герметизации вводов тепловой сети в здание фото демонстрирует особенности этого процесса. При этом, герметизация кабельных вводов ПУЭ не менее эффективна, чем герметизация проходов при вводе кабелей уплотнительной массой.
Особенности герметизации проходов через стены
Всякая герметизация проходов при вводе кабелей через стены или фундамент осуществляется посредством бурения или создания иным образом специальных отверстий. Герметизация подземных вводов в таком случае всегда выполняет две основных функции:
- герметизация вводов системы отопления и других коммуникаций должна способствовать устранению любых намеков на возможные протечки изнутри или с внешней стороны трубопровода;
- материалы для герметизации вводов инженерных коммуникаций следует подбирать такие, которые смогут обеспечить надежную фиксацию кабеля или трубы в отверстии.
Приложение 1
Герметизирующие устройства для занятых каналов
|
Номер типоразмера |
Типоразмер |
Емкость кабеля при диаметре жил, мм |
||||||
|
Марка кабеля |
||||||||
|
тпп |
тпсп |
|||||||
|
0,32 |
0,4 |
0,5 |
0,7 |
0,4 |
0,5 |
0,7 |
||
|
I |
ГУЗК-4-16 |
50×2 |
25×4 |
— |
— |
— |
— |
— |
|
II |
ГУЗК-4-24 |
100×2 |
50×4 |
50×2 |
— |
— |
— |
— |
|
150×2 |
50×2 |
25×4 |
— |
— |
— |
— |
||
|
III |
ГУЗК-4-29 |
200×2 |
100×2 |
50×4 |
25×4 |
100×2 |
— |
— |
|
75×4 |
||||||||
|
IV |
ГУЗК-4-35 |
300×2 |
200×2 |
100×2 |
50×2 |
— |
100×2 |
— |
|
150×2 |
75×4 |
|||||||
|
100×4 |
||||||||
|
V |
ГУЗК-3-37 |
— |
150×4 |
150×2 |
50×4 |
200×2 |
— |
— |
|
100×4 |
||||||||
|
VI |
ГУЗК-2-41 |
400×2 |
200×4 |
200×2 |
100×2 |
— |
— |
— |
|
VIа |
ГУЗКр-2-41 |
300×2 |
||||||
|
VII |
ГУЗК-2-45 |
500×2 |
— |
150×4 |
75×4 |
300×2 |
200×2 |
100×2 |
|
VIIа |
ГУЗКр-2-5 |
|||||||
|
VIII |
ГУЗК-1-47 |
600×2 |
250×4 |
— |
— |
400×2 |
— |
— |
|
VIIIа |
ГУЗКр-1-47 |
400×2 |
||||||
|
IX |
ГУЗК-1-50 |
700×2 |
300×4 |
200×4 |
150×2 |
— |
— |
— |
|
IXа |
ГУЗКр-1-50 |
300×2 |
100×4 |
|||||
|
X |
ГУЗК-1-54 |
800×2 |
500×2 |
— |
200×2 |
500×2 |
— |
— |
|
Xа |
ГУЗКр-1-54 |
350×4 |
600×2 |
|||||
|
XI |
ГУЗК-1-56 |
900×2 |
600×2 |
400×2 |
— |
— |
400×2 |
200×2 |
|
XIа |
ГУЗКр-1-56 |
400×2 |
250×4 |
|||||
|
XII |
ГУЗК-1-61 |
1000×2 |
700×2 |
300×4 |
150×4 |
700×2 |
500×2 |
— |
|
XIIа |
ГУЗКр-1-61 |
450×4 |
500×2 |
800×2 |
||||
|
500×4 |
||||||||
|
XIII |
ГУЗК-1-64 |
1200×2 |
800×2 |
350×4 |
300×2 |
900×2 |
600×2 |
— |
|
XIIIа |
ГУЗКр-1-64 |
|||||||
|
XIV |
ГУЗК-1-67 |
— |
900×2 |
400×4 |
200×4 |
1000×2 |
— |
300×2 |
|
XIVа |
ГУЗКр-1-67 |
600×4 |
600×2 |
|||||
|
XV |
ГУЗК-1-72 |
— |
1000×2 |
450×4 |
400×2 |
1200×2 |
700×2 |
400×2 |
|
XVа |
ГУЗКр-1-72 |
1200×2 |
700×2 |
250×4 |
600×2 |
|||
|
500×4 |
||||||||
|
600×2 |
Продолжение приложения
|
Типоразмер |
Емкость кабеля при диаметре жил, мм |
|||||||
|
Марка кабеля |
||||||||
|
тг |
МКГ |
МКССШп |
МКСАШп |
МКСГ МКСГШп |
||||
|
0,4 |
0,5 |
0,7 |
1,2 |
1,2 |
1,2 |
1,2 |
||
|
I |
ГУЗК-4-16 |
50×2 |
— |
— |
— |
— |
— |
— |
|
II |
ГУЗК-4-24 |
100×2 |
100×2 |
— |
3×4 |
— |
1×4 |
4×4 |
|
150×2 |
50×2 |
— |
4×4 |
— |
1×4 |
|||
|
III |
ГУЗК-4-29 |
200×2 |
150×2 |
50×2 |
7×4 |
— |
4×4 |
7×4 |
|
4×4 |
||||||||
|
IV |
ГУЗК-4-35 |
300×2 |
200×2 |
100×2 |
13×2 |
4×4 |
7×4 |
7×4 |
|
V |
ГУЗК-3-37 |
— |
— |
— |
— |
7×4 |
— |
— |
|
VI |
ГУЗК-2-41 |
400×2 |
300×2 |
150×2 |
21×2 |
— |
— |
— |
|
VIа |
ГУЗКр-2-41 |
— |
||||||
|
VII |
ГУЗК-2-45 |
500×2 |
400×2 |
— |
— |
—
|
— |
— |
|
VIIа |
ГУЗКр-2-5 |
|||||||
|
VIII |
ГУЗК-1-47 |
— |
— |
200×2 |
32×2 |
— |
— |
— |
|
VIIIа |
ГУЗКр-1-47 |
|||||||
|
IX |
ГУЗК-1-50 |
600×2 |
500×2 |
— |
— |
— |
— |
— |
|
IXа |
ГУЗКр-1-50 |
|||||||
|
X |
ГУЗК-1-54 |
700×2 |
600×2 |
— |
— |
— |
— |
— |
|
Xа |
ГУЗКр-1-54 |
|||||||
|
XI |
ГУЗК-1-56 |
800×2 |
— |
300×2 |
— |
— |
— |
— |
|
XIа |
ГУЗКр-1-56 |
|||||||
|
XII |
ГУЗК-1-61 |
900×2 |
700×2 |
— |
— |
— |
— |
— |
|
XIIа |
ГУЗКр-1-61 |
800×2 |
||||||
|
XIII |
ГУЗК-1-64 |
— |
— |
400×2 |
— |
— |
— |
— |
|
XIIIа |
ГУЗКр-1-64 |
|||||||
|
XIV |
ГУЗК-1-67 |
1000×2 |
900×2 |
— |
— |
— |
— |
— |
|
XIVа |
ГУЗКр-1-67 |
|||||||
|
XV |
ГУЗК-1-72 |
1200×2 |
1000×2 |
500×2 |
— |
— |
— |
— |
|
XVа |
ГУЗКр-1-72 |
1200×2 |
Продолжение приложения
|
Типоразмер |
Емкость кабеля при диаметре жил, мм |
|||||
|
Марка кабеля |
||||||
|
тзг |
ТЗАШп |
|||||
|
0,8 |
0,9 |
1,2 |
0,9 |
1,2 |
||
|
I |
ГУЗК-4-16 |
3×4 |
3×4 |
3×4 |
— |
— |
|
4×4 |
4×4 |
4×4 |
||||
|
7×4 |
||||||
|
II |
ГУЗК-4-24 |
12×4 |
7×4 |
7×4 |
4×4 |
— |
|
14×4 |
12×4 |
|||||
|
19×4 |
14×4 |
|||||
|
III |
ГУЗК-4-29 |
24×4 |
19×4 |
14×4 |
7×4 |
4×4 |
|
27×4 |
7×4 |
|||||
|
IV |
ГУЗК-4-35 |
30×4 |
24×4 |
19×4 |
12×4 |
— |
|
37×4 |
27×4 |
19×4 |
||||
|
30×4 |
||||||
|
V |
ГУЗК-3-37 |
44×4 |
37×4 |
24×4 |
— |
14×4 |
|
48×4 |
27×4 |
|||||
|
VI |
ГУЗК-2-41 |
52×4 |
44×4 |
30×4 |
— |
19×4 |
|
VIа |
ГУЗКр-2-41 |
61×4 |
||||
|
VII |
ГУЗК-2-45 |
— |
48×4 |
37×4 |
— |
— |
|
VIIа |
ГУЗКр-2-45 |
52×4 |
||||
|
VIII |
ГУЗК-1-47 |
75×4 |
61×4 |
44×4 |
— |
— |
|
VIIIа |
ГУЗКр-1-47 |
80×4 |
— |
|||
|
IX |
ГУЗК-1-50 |
90×4 |
— |
48×4 |
— |
— |
|
IXа |
ГУЗКр-1-50 |
52×4 |
||||
|
X |
ГУЗК-1-54 |
102×4 |
75×4 |
61×4 |
— |
— |
|
Xа |
ГУЗКр-1-54 |
108×4 |
80×4 |
|||
|
XI |
ГУЗК-1-56 |
114×4 |
90×4 |
— |
— |
— |
|
XIа |
ГУЗКр-1-56 |
|||||
|
XII |
ГУЗК-1-61 |
— |
102×4 |
— |
— |
— |
|
XIIа |
ГУЗКр-1-61 |
108×4 |
||||
|
XIII |
ГУЗК-1-64 |
— |
114×4 |
— |
— |
— |
|
XIIIа |
ГУЗКр-1-64 |
Продолжение приложения
|
Типоразмер |
Емкость кабеля при диаметре жил, мм |
||||||
|
Марка кабеля |
|||||||
|
ЗКВ ЗКП |
ЭКПАШп |
КСПП |
МКТ-4 ВКПАН |
КМГ |
|||
|
1,2 |
1,2 |
0,9 |
1,9 |
||||
|
I |
ГУЗК-4-16 |
— |
— |
1×4 |
1×4 |
— |
— |
|
II |
ГУЗК-4-24 |
1×4 |
1×4 |
4×4 |
— |
МКТС ВКЛАП |
— |
|
III |
ГУЗК-4-29 |
— |
— |
— |
— |
МКТП МКТАШп |
— |
|
V |
ГУЗК-3-37 |
— |
— |
— |
— |
— |
КМГ-4 |
|
IX |
ГУЗК-1-50 |
— |
— |
— |
— |
— |
КМГ-8/6 |
|
IXа |
ГУЗКр-1-50 |
Нормативная база
Оформление согласно:
- ГОСТ Р 21.1101-2013 Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации;
- ГОСТ Р 21.1703-2000 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации проводных средств связи;
- ГОСТ 21.406-88 Система проектной документации для строительства (СПДС). Проводные средства связи. Обозначения условные графические на схемах и планах;
- ну и еще пачка “общепризнанных”: по оформлению спецификации, линии, форматки и т.п.
А вот с требованиями “как делать” по всей видимости беда. Отдельных нормативных документов я не встречал – нужно “дергать” пункты из различных документов, например:
- Руководящий документ отрасли РД 45.120-2000 Нормы технологического проектирования НТП 112-2000 “Городские и сельские телефонные сети”;
- СП 18.13330.2011 “Генеральные планы промышленных предприятий. Актуализированная редакция СНиП II-89-80*”.
ОСТН-600-93 “Отраслевые строительно-технологические нормы на монтаж сооружений и устройств связи, радиовещания и телевидения” и ВСН 116-93 “Инструкция по проектированию линейно-кабельных сооружений связи” отменены, но если есть вопросы – думаю никто не будет против, чтобы там “подглядеть” решения. Также в помощь есть различные руководства за авторством производителей колодцев и труб, а также АО “ССКТБ Томасс” (возможно в соавторстве с другими организациями). Ведомственные приказы есть, но на внутриплощадочные сети распространяются слабо.
Герметизация кабельных вводов ПУЭ — Портал по безопасности
Герметизирующая манжета для защиты торцов футляра тип DU …
Подробнее…
Герметизирующая манжета для защиты торцов футляра тип KG/KO …
Подробнее…
Герметизирующая манжета для защиты торцов футляра тип KT ТУ 2531-003-58859224-2014…
Подробнее…
Герметизирующая манжета для защиты торцов футляра тип STM…
Подробнее…
Герметизирующая манжета АР Конус тип 2 для защиты торцов футляра ТУ 2531-003-58859224-2014…
Подробнее…
Герметизирующая манжета АР Конус тип 3 для защиты торцов футляра ТУ 2531-003-58859224-2014…
Подробнее…
Уплотнительная манжета для стеновых вводов…
Подробнее…
Уплотнительная манжета для стеновых вводов тип VDW …
Подробнее…
Гидроизолирующий воротник…
Подробнее…
Гидроизолирующий воротник с хомутами…
Подробнее…
Гильза стальная…
Подробнее…
ПВХ Гильза…
Подробнее…
Уплотнитель кольцевого пространства марки АР с оцинкованными/нержавеющими болтами и гайками ТУ 2531-…
Подробнее…
Уплотняющее кольцо «Лабиринт»…
Подробнее…
Мало кто задумывается над тем, что проведение инженерных коммуникаций часто является причиной последующей сырости и влажности на цокольных этажах или в подвале. А все потому, что герметизации вводов не было уделено достаточно внимания. Если герметизация вводов в дом выполнена некорректно или вообще упущена, то потом решать вопрос с излишней влажностью помещений уже практически бессмысленно.
Способы герметизации ввода кабелей в здание
Одним из наиболее уязвимых к повреждениям мест кабельной сети является место ввода кабеля в дом или распределительный щит. В настоящее время разработано и используется большое количество разнообразных способов защиты и герметизации ввода кабеля. Наиболее надежные и применимые из них мы и рассмотрим в этой статье.
Действующие нормативы
Перечислим основные требования к вводу кабелей в здание или ВРУ, взятые из ПУЭ и СНиП 3.05.06-85:
На участках прохода электропроводки сквозь стены или перекрытия должна быть обеспечена возможность замены кабеля. Поэтому такой проход должен быть выполнен в трубе или коробе.
При этом если речь идет о стенах или перекрытиях из горючих материалов, то для защиты кабеля необходимо использовать металлическую, а не пластиковую трубу.
Участок ввода должен быть герметизирован, чтобы исключить попадание внутрь влаги. Пустоты и зазоры между кабелями и трубой заполнены негорючим, легко удаляемым материалом.
Огнестойкость на участке ввода кабеля в здание должна быть не ниже огнестойкости стены или перекрытия.
Подытожив вышесказанное, можно сказать, что ввод кабеля в здание или щит ВРУ должен быть защищен от проникновения влаги, не поддерживать горение и иметь возможность замены кабеля.
Методы герметизации
Обычно для герметизации ввода кабеля в дом или коттедж используют монтажную пену из негорючего полиуретана. Ее равномерно наносят вокруг кабеля, слегка вдавливая в трубу. Выступающие наружу куски пены обрезают.
Более старый метод, который в целом уступает предыдущему, основан на использовании кусков ветоши и тряпья, смоченных в цементном растворе и
утрамбованных внутрь трубы.
Третий способ – использование незатвердевающего герметика, который заполнит зазоры и пустоты.
Также существуют специализированные материалы, предназначенные именно для герметизации и защиты ввода кабеля в дом. Это, например, кабельный сальник PG, который можно увидеть на изображении ниже:
Благодаря широкому перечню типоразмеров и удобной модульной конструкции этот сальник можно установить практически в любых условиях. При правильном монтаже он обеспечивает степень защиты уровня IP54-IP68.
Существуют и другие специализированные изделия, в том числе термоусадочные, надувные конструкции и т.д. Это импортные решения, которые характеризуются достаточно высокой стоимостью. Поэтому несмотря на высокую надежность, которую они обеспечивают, в большинстве случаев целесообразно использовать способы, рассмотренные выше.
Эффективные способы герметизации вводов труб
Герметизация ввода труб в здание — это метод защиты участков через которые проходят коммуникации зданий, колодцев и других объектов технического назначения. Герметизация ограждает внутренние сооружения от факторов внешней среды. Прежде всего, это касается грунтовых грязных вод. В результате блокируются протечки, фильтруется вода, попадающая из грунта либо образующаяся от осадков.
Герметизация ввода в подвалах и колодцах
Герметизация ввода труб в колодец либо подвальное помещение должна осуществляться с соблюдением правил:
- Обеспечивать возможность замены линий коммуникаций.
- Изготавливать проходы таким образом, чтобы они гарантировали сохранность труб, гильз, муфт, проемов.
- Заделывать зазоры герметизирующими материалами, которые не сгорают. Это осуществляется с обеих сторон стены. Предел огнестойкости заделывающей массы должен быть равным или больше, чем огнестойкость стены.
Если не соблюдаются приведенные нормативы, возникнут проблемы с эксплуатацией конструкции. Гидроизоляция окажется не качественной и быстро придется менять ее. Материалы и элементы для конструкции подбираются качественные и тоже должны соответствовать нормативам.
Герметизация ввода в подвал
4. ИСПЫТАНИЯ ГЕРМЕТИЧНОСТИ ВНОВЬ ПОСТРОЕННОГО ВВОДА КАБЕЛЕЙ
4.1. Все вновь построенные вводы кабелей должны быть испытаны на герметичность.
4.2. Испытание герметичности ввода осуществляется путем его обдува с наружной стороны струей воздуха. Воздух подается от передвижного компрессора (например, типа ЗИФ-55) производительностью 5 м3/мин с помощью рукава резинового напорного (ГОСТ 10362-76) с внутренним диаметром 20 мм. Давление струи воздуха на выходе из рукава должно быть 39,2·104 Па (4 кгс/см2).
Конец шланга располагается на расстоянии 100 — 150 мм от проверяемого элемента: забетонированной части вводного проема или входных отверстий асбестоцементных труб, на противоположных концах которых установлены герметизирующие устройства. Обдув воздухом каждого проверяемого элемента производится в течение 1 минуты.
4.3. Для обнаружения негерметичности ввода на проверяемые элементы с его внутренней стороны наносится пенообразующий (мыльный) раствор.
Образование воздушных пузырей свидетельствует о негерметичности проверяемых элементов ввода.
4.4. В том случае, когда ввод кабелей выполнен из коллектора, обдув воздухом осуществляется из коллектора (рис. ).

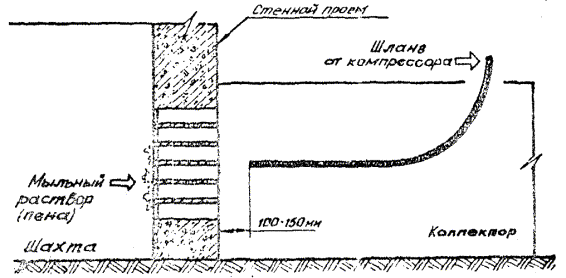

Рис. 10. Проверка герметичности ввода кабелей из коллектора
4.5. Если ввод кабелей должен быть выполнен из станционного колодца, со стороны шахты прокладывается блок труб до первого стыка.
Проверка герметичности блока труб производится обдувом его из траншеи через сутки после бетонирования ввода (рис. ).
Рис. 11. Проверка герметичности блока труб из траншеи
4.6. Проверка эффективности герметизации каналов производится после протяжки в них кабелей и установки герметизирующих устройств путем подачи воздуха в каналы. При этом шланг (рукав) вставляется в канал с таким расчетом, чтобы расстояние от его конца до герметизирующего устройства было минимальным (не более 2,5 м) (рис. ).
4.7. При герметизации канала с двух сторон проверяется только герметизирующее устройство, установленное в помещении ввода кабелей (герметизирующее устройство, установленное в колодце является дублирующим).
4.8. В случае, если испытание герметичности какого-либо канала дало отрицательный результат, необходимо произвести дополнительное завинчивание гаек герметизирующего устройства до выдавливания по окружности дисков и отверстий для пропуска кабелей нового слоя мастики толщиной не менее 2 мм.
Если при этом испытание снова дало отрицательный результат, герметизирующее устройство необходимо демонтировать и установить вновь, обращая особое внимание на создание плотного заполнения мастикой пространства между дисками и кабелями
2. УСТРОЙСТВО ГЕРМЕТИЧНОГО ВВОДНОГО БЛОКА АСБЕСТОЦЕМЕНТНЫХ ТРУБ
2.1. Устройство герметичного вводного блока асбестоцементных труб производится в следующей последовательности:
а) отбираются асбестоцементные трубы для устройства вводного блока. При этом внутренний диаметр труб должен быть 100 мм, а каналы должны иметь правильную форму окружности (отклонение от указанных условий может создать затруднения в установке герметизирующего устройства в канале).
Отбор асбестоцементных труб производят с помощью арматуры герметизирующего устройства для свободного канала (АГУСК), диск которой, приваренный к шпильке, вставляют в отверстие конца трубы на 100 мм. При этом диск должен свободно входить в отверстие;
б) изготавливается бетонная смесь марки 200, состоящая из гипсоглиноземистого расширяющегося цемента марки 300 (ГОСТ 11052-74), песка и мелкозернистого гравия.
Количество материалов на 1 м3 бетона: цемент — 280 кг, песок — 0,4 м3, гравий — 0,8 м3;
в) на внутренние поверхности проема с помощью зубила и кувалды наносятся насечки, после чего поверхности обильно смачиваются водой.
г) нижний ряд труб укладывается на слой бетонной смеси толщиной 50 мм. Расстояние между трубами должно быть 25 мм;
д) на ряд труб укладывается слой бетонной смеси толщиной 50 мм, которой с помощью лопаты и мастерка с уплотнением заполняют все промежутки между трубами;
е) остальные ряды труб бетонируются аналогично с таким расчетом, чтобы между рядами труб по вертикали было выдержано расстояние 25 мм;
ж) при бетонировании блока труб для уплотнения бетонной смеси рекомендуется применять площадочный вибратор типа ИВ-19А. Уплотнение следует производить послойно в два-три прохода до появления на поверхности слоя бетона цементного молока.
Уплотнение двух верхних рядов труб производится вручную штыкованием с помощью лопаты;
а) в процессе бетонирования блока труб бетонной смесью должно быть заполнено с уплотнением все пространство между трубами, рядами труб, а также между трубами и поверхностями проема фундамента.
