Отличие АСТУЭ от АСКУЭ

Главным различием этих двух систем является то, что в первую очередь учитываются показатели, которые получены в режиме настоящего времени, а не посредством проведения анализа устаревших данных. Кроме этого в процесс работы системы включен более широкий набор показателей, подлежащих контролю. Также система выставила дополнительные требования к тестируемым электросчетчикам и датчикам. Контроллеры, которыми обладает АСТУЭ, имеют двунаправленную передачу.

Одновременно с этим система не придерживается жестких рамок, и такой показатель как класс точности не завышается. Помимо того система обязывает более важные узлы энергопотребления отдавать под контроль специально обученного диспетчера.

Где и как используется

Помимо коммерческого и технического учётов, эта технология также применяется для оперативного контроля текущей мощности. Также облегчает принятие решений в сфере потребления энергии, а также является хорошим преимуществом политики энергосбережения.

Значительное увеличение потребления возобновляемых ресурсов, растущее использование устройств, средств и аппаратов с высоким энергопотреблением, таких как электротранспорт, электрические котлы и тепловые насосы, использование технологий Smart Grid делают АСКУЭ более сложной в управлении, чем это было раньше. Уже сейчас в некоторых сферах обеспечение энергией среди потребителей, в основном, обеспечивается благодаря возобновляемым ресурсам, тогда как в иных сферах распределительные сети продолжают своё обслуживание традиционным способом.

Установка счётчиков высокого класса точности даёт возможность снизить класс энергопотребления до 70%. В связи с этим в системах учёта будет наблюдаться рост нового поколения технологий с постепенным увеличением применения концепции распределённой энергетики. Именно благодаря улучшению распределённой энергетики, распределительные системы, в том числе и АСКУЭ, будут также применяться для контроля частоты и электрического напряжения.

Контроль частоты очень важен для электрических систем. С изменением производства на уровне распределения необходимо соблюдать общие правила также для распределенной энергетики. Локальный контроль происходит непосредственно в самой распределённой энергетике, что не требует дополнительной активации связи.

Для распределительных сетей нужна будет новая система автоматизации. Для этого нужны новые разработки:

• усовершенствованные алгоритмы для обеспечения безопасных настроек защиты во все более сложных сетях;
• автоматизированная система обнаружения неисправностей и восстановления обслуживания для повышения надежности распределительной сети за счет снижения потерь питания.

Автоматизированные системы учета АСКУЭ, АСТУЭ, АИИСКУЭ

Автоматизированные системы коммерческого и технического учета электроэнергии и энергоресурсов (АСКУЭ/АСТУЭ/АИИС КУЭ) на всех этапах, от производства до потребления, становится обязательным условием эффективного функционирования энергосистем и промышленных предприятий.

Компания БПА обеспечивает полный комплекс услуг по созданию автоматизированных систем учета «под ключ»:

• обследование объектов, предложение эффективных технических решений,
• проектирование,
• комплектация и поставка оборудования, вычислительной техники и программного обеспечения,
• выполнение строительно-монтажных и пуско-наладочных работ по установке узлов учета электроэнергии и других энергоресурсов,
• внедрение автоматизированных систем учета электроэнергии (АИИС КУЭ/АСТУЭ) и энергоресурсов на базе программного комплекса АСКУЭ «Энергосервер»,
• работы по сертификации систем как средства измерения, на соответствие требования оптового рынка.

Ключевым продуктом компании БПА в этом направлении является программный комплекс АСКУЭ «Энергосервер», предназначенный для создания современных автоматизированных систем учета электроэнергии и энергоресурсов различного класса и размера.

Основные возможности:

• опрос различных типов цифровых приборов учета;
• поддержка широкого спектра проводных и беспроводных каналов связи;
• синхронизация времени в счетчиках;
• обеспечение удобного и понятного конфигуратора для системы сбора данных;
• оперативный мониторинг состояния приборов учета;
• гибкая система расписаний опроса;
• сведение баланса, расчет и контроль допустимого небаланса;
• формирование макетов обмена данными по стандартам оптового рынка электроэнергии;
• удаленное отключение нагрузки;
• обмен данными со смежными системами по протоколу OPC;
• гибкий механизм подключения пользовательских отчетов;
• поддержка различных баз данных — Oracle, MSSQL, PostgreSQL.

Вы узнаете, как АСКУЭ экономит энергоресурсы

Автоматическая система контроля и учета электроэнергии (АСКУЭ) — это то, что позволяет сделать потребление энергоресурсов экономичным и целенаправленным. Данная система производит анализ затрат электроэнергии и помогает оптимизировать ее расход. Таким образом, установка АСКУЭ на объектах различного назначения — отличный способ экономить и правильно распределять энергоресурсы между всеми потребителями.

Электроэнергия — незаменимый источник питания для оборудования и компьютеров. К электросистеме подключено освещение и вентиляция, нередко электричество используется для отопления. В связи с этим расход данного ресурса на некоторых предприятиях просто огромен, поэтому для них купить и установить АСКУЭ — настоящее спасение. Благодаря этой системе затраты на электроэнергию снижаются, а приобретение и внедрение АСКУЭ быстро окупается.

Сферы применения АСКУЭ

Установка АСКУЭ целесообразна на объектах, которые представляют собой множество рассредоточенных потребителей электроэнергии, объединенных в единую сеть. Такими объектами можно считать гаражные кооперативы, многоквартирные дома, дачные и коттеджные посёлки. Однако чаще всего АСКУЭ устанавливаются на промышленных и транспортных предприятиях, перегрузочных терминалах, аэропортах и в портах водного транспорта.

Преимущество системы коммерческого учета не только в том, что она обрабатывает данные, полученные от каждого потребителя электроэнергии. Она также позволяет снизить энергозатраты до оптимального уровня, не нарушая ни один технологический процесс.

Установка АСКУЭ на промышленных объектах позволяет защитить энергосистему от хищения энергии. Данную возможность предоставляют АСКУЭ производства «СМИС Эксперт». Наше оборудование не только создано по последнему слову техники и максимально надежно, но и обладает широким спектром функций, которые индивидуально настраиваются при проектировании АСКУЭ для конкретного объекта, с учетом его потребностей. При этом стоимость АСКУЭ полностью соответствует её высокому качеству, которое мы неизменно поддерживаем.

АСКУЭ «СМИС Эксперт» — выбор в пользу проверенного поставщика

Компания «СМИС Эксперт» производит оборудование для контроля и учета потребления энергоресурсов, которое позволяет достичь следующих целей:

• Снижение затрат на электроэнергию.
• Уменьшение количества потребляемой электроэнергии без вреда промышленным процессам.
• Выставление лимита затрат на электроэнергию, тем самым осуществление контроля расхода.
• Система датчиков АСКУЭ позволяет своевременно выявлять недостатки и сбои в работе электрической системы и своевременно их устранять.
• Непрерывный сбор данных с учетного оборудования и отправка их на сервер.
• Определение несанкционированных подключений и предотвращение хищения электроэнергии.

Компания «СМИС Эксперт» предлагает заказать проектирование и установку, а также купить АСКУЭ для вашего предприятия. Наши специалисты всегда на связи и готовы оказать необходимую помощь при подборе оптимального оборудования для вашего объекта.

Из чего состоит система АСКУЭ

Система АСКУЭ — это сложный “организм”, требующий мониторинга и сервисного обслуживания. Однако простейшая схема АСКУЭ состоит всего из 3 элементов:

• сбор информации;
• связь;
• анализ и хранение данных.

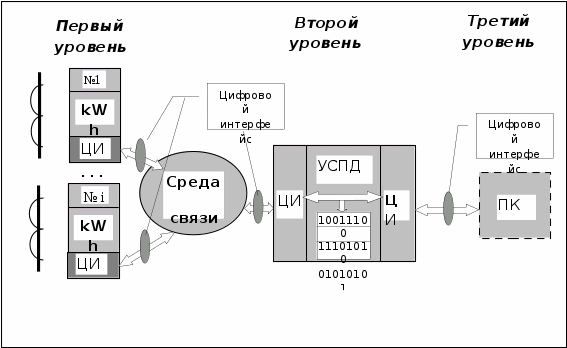

Эти элементы соответствуют следующим уровням:

• уровень 1 — это оборудование АСКУЭ или приборы учета электроэнергии (электронный или индукционный электросчетчик);
• уровень 2 — линии связи (мобильная связь, телефонные линии, сеть Интернет);
• уровень 3 — средства компьютерной обработки данных, предназначенные для сбора и анализа показаний.

В качестве приборов учета могут применяться датчики, имеющие выход для подключения интерфейса RS-485, и датчики, подключаемые через специальные аналого-цифровые преобразователи. Можно использовать и старые индукционные приборы при условии установки считывающих устройств, которые преобразуют количество оборотов диска в электрические импульсы. Считывающие датчики позволяют передавать информацию даже с прибора учета старого образца. Однако для подключения датчиков требуется специальное ПО.

Watch this video on YouTube

Сегодня индукционные счетчики считаются устаревшими. Счетчики нового типа (электронные) передают информацию на сервер через специальный порт. Основными компонентами современного электронного счетчика являются: трансформатор тока, дисплей ЖКИ, источник питания электронной схемы, микроконтроллер, часы, телеметрический выход, супервизор, органы управления, оптический порт (опционально).

Существуют ограничения, связанные с числом приемников цифрового сигнала. Для соединения датчиков с контроллерами применяют интерфейс RS-485. Входное сопротивление приемника информационного сигнала по линии интерфейса RS-485 составляет 12 кОм. Так как мощность передатчика ограничена, это создает ограничение и на количество приемников, подключенных к линии. Стандартный интерфейс способен принимать электронные сигналы не более чем от 32 датчиков. Это является проблемой, которая решается на стадии проектирования.

Элементы второго уровня включают строительство линий связи (в том числе волоконно-оптических) и монтаж оборудования сооружений связи. Третий уровень состоит из сервера или компьютера с установленным программным обеспечением, которое позволяет осуществлять обработку данных.

Подразделения

Итак, теперь становится понятны, что организовать систему АСКУЭ – это организовать несколько подразделений, каждое из которых будет выполнять свои функции. Рассмотрим каждое из них по отдельности.

Первый уровень

Приборами первого уровня являются обычные счетчики (электронные или индукционные), которые стоят у потребителя. Кроме счетчиков можно использовать специальные датчики, которые подключаются через интерфейс компьютера или через аналого-цифровые преобразователи.

Хотелось бы обратить внимание на один нюанс системы АСКУЭ – это возможности интерфейса. Для соединения датчиков с контроллерами используется интерфейс марки RS – 485 (это стандарт, который используется для физического уровня асинхронного интерфейса)

Это самая популярная модель, которая нашла свое применение практически во всех системах, связанных с автоматизацией промышленных сетей.

Так вот, в системе установлен приемник электронного согнала, его сопротивление составляет 12 кОм. То есть, получается так, что существуют определенные ограничения передатчика электронного сигнала, что создает ограничение на количество приемников этого сигнала. Поэтому данная модель (RS 485) может принимать сигналы только от 32 датчиков. Такое ограничение – минус.

Второй уровень

Это связующий уровень системы, на линии которого размещены различного типа контроллеров, обеспечивающих транспортировку данных (сигнала). Чаще всего эту роль выполняет преобразователь, который изменяет электронный сигнал от RS 485 на RS 232, идущий на персональный компьютер. Именно преобразованный сигнал может считывать компьютерная программа.

Третий уровень

Здесь собирается, обрабатывается, анализируется и храниться вся информация системы АСКУЭ. Основное требование к этому уровню – обеспечение специальной современной программой для настройки системы в целом.

Необходимо отметить, что все электронные счетчики, используемые для учета потребления электрического тока, оборудованы таким образом, чтобы без проблем подключиться к АСКУЭ. Правда, есть еще старые приборы, в которых данная функция отсутствует. Но и это даже не проблема, потому что для таких счетчиков можно дополнительно установить оптический порт, который будет считывать информацию и передавать ее на компьютер (установка порта может производиться уже на действующем приборе). То есть, современные электронные счетчики – это довольно-таки сложный электронный прибор.

Но не стоит думать о том, что только электронные счетчики могут быть использованы в системах АСКУЭ. Хотя они и являются основными

Обратите внимание на маркировку любого индукционного счетчика. Если в ней есть буква «Д», то и эти приборы пригодны для системы контроля

Суть в том, что в конструкции этого типа устройств установлен импульсный датчик с телеметрическим выходом. Именно он и обеспечивает передачу информации по двухпроводной линии связи.

Но стоит ли все это делать, то есть, использовать старые индукционные счетчики? Ведь, как говорится, это уже прошлый век. Все правильно, от них лучше избавиться, потому что увязывать их с современными АСКУЭ становится все сложнее и сложнее. Конечно, можно провести ряд подключений и обеспечить сеть современными приборами, которые преобразовывают информацию до интерфейса RS 232. Но все это сложно, да и стоит ли. Лучше установить современный электронный прибор учета, и этим решить все проблемы. А индукционные модели можно использовать для учета локальных участков.

АСКУЭ энергоучет

Современная система программного обеспечения АСКУЭ энергоучет позволяет вести технический учет энергоресурсов и производить диспетчеризацию работы энергетических объектов. Используется в промышленных областях и в сфере жилищно-коммунального хозяйства (отслеживание работы электросетей, тепловых коммуникаций, водоснабжения, вентиляционных систем). Это инновационный инструмент, который очень удобен для качественного и эффективного мониторинга.

Благодаря автоматизированной системе коммерческого и технического учета электроэнергии АСКУЭ на базе SCADA Trace Mode возможно производить одновременную диспетчеризацию большого количества энергообъектов и источников цифровой информации (счетчиков, измерительных приборов), анализируя по каждому из них множество параметров и создавать базы данных любой сложности. Система имеет значительные ресурсы мощности, при этом понятный и удобный интерфейс. Проста в работе, не потребует от пользователя квалификации программиста, в ней сможет разобраться любой инженер.

Функции, которые выполняет система АСКУЭ:

• сбор от зарегистрированных объектов данных, характеризующих протекание на них функциональных технических процессов;
• обработка и анализ полученной оперативной информации на основе алгоритмов, заданных пользователем;
• составление и выдача схематичных результатов;
• отслеживание, своевременное обнаружение сбоев в работе объектов мониторинга, сигнализация о них и предотвращение возможных аварийных ситуаций;
• осуществление удаленного компьютерного диспетчерского управления объектами;
• хранение собранных данных и составление отчетности по ним за заданные периоды;
• экспорт собранной архивной информации в WEB-формат.

Учет электроэнергии АСКУЭ осуществляется на основе специальных программных модулей, которые позволяют оптимизировать энергоучет, сделать его детальным и высокоточным. Большое количество визуально наглядных учетных форм отображают результаты анализа собранной информации в графическом виде и в форме таблиц, также предлагается набор шаблонов для формирования и оформления итоговых учетных сводок.

Система функционирует на основе платформы Windows 32/64 и ее серверных версий. В одном проекте могут быть использованы раздельные серверы и индивидуальные рабочие места с заданием ограничений и разных уровней прав у пользователей, а также создаваться локальные сети внутри организаций.

Информация о производителе и поставщике системы

Компания СМИС Эксперт разрабатывает решения по учету электроэнергии АСКУЭ на базе SCADA Trace Mode. В своей деятельности мы используем современные технические и компьютерные знания, инновационные разработки и технологии для создания функциональных продуктов, отвечающих запросам потребителей на высоком профессиональном уровне. Оказываем услуги по поставке оборудования для диспетчеризации, его монтажу и пусконаладке для использования под ключ. Имеем большой практический опыт работы в сфере создания качественных и эффективных систем инженерного мониторинга и телемеханики, являемся профессионалами своего дела и приглашаем к выгодному сотрудничеству заинтересованных в наших продуктах заказчиков.

Для чего нужен автоматизированный учет

Автоматизированный коммерческий учет электроэнергии (мощности) позволяет определить величины учетных показателей, которые могут использоваться в финансовых расчетах.

Предназначение АСКУЭ состоит в том, чтобы осуществлять процедуры сбора и передачи информации, хранения информации в специализированной базе данных (база имеет повышенную степень защищенности от потери информации и от несанкционированного доступа), обработки показаний расхода (проводить расчеты потребленной электроэнергии). На основе полученных данных составляется отчет. С его помощью рассчитывается стоимость израсходованной электроэнергии и выставляются счета потребителям.

Система позволяет отслеживать баланс, прогнозировать результаты будущих периодов по потреблению (генерации), принимать решения по поводу изменения режима работы электрооборудования (осуществлять дистанционное управление). Если потребление энергии осуществляется без оплаты, то поставщик может дистанционно отключать нагрузку, вводить ограничения по мощности. Возможность незаконного потребления электроэнергии сокращается в частном секторе за счет выноса прибора учета на границу балансной принадлежности (на опору).

Как для потребителей, так и для поставщиков, преимущество системы в том, что счетчики АСКУЭ исключают ошибки, возникающие при ручном снятии показаний.

Кроме того, минимизируется необходимость контролирующих мероприятий, связанных с проверкой счетчиков техниками. Решается проблема доступа контролеров к приборам учета, так как счетчики передают информацию в Центр в автоматическом режиме.

Беспроводные АСКУЭ

Беспроводные системы учета электроэнергии имеют большой выбор технологий, позволяющих осуществлять передачу данных без использования проводов. Рассмотрим основные из них.

АСКУЭ на базе GSM

Системы беспроводного учета, использующие оборудование с подключением к GSM-модемам, передают данные через сотовую сеть оператора. Один GSM-модем позволяет собирать показания как с одного счетчика, так и с группы устройств.

Для считывания данных существует широкий ассортимент различных программ-конфигураторов, а бесперебойность поступления информации гарантируют встроенные в модем таймеры перезагрузки.

К главным недостаткам систем, применяющих технологии GSM, можно отнести высокую стоимость модемных устройств и плохое прохождение сигнала при размещении прибора учета в нишевых пространствах и металлических шкафах. Кроме того, для развертывания системы необходимо покрытие территории сотовой сетью оператора, а статические IP-адреса, требуемые для подключения, обойдутся заказчику недешево.

Счетчики со встроенным GSM-модулем уже более десяти лет производят концерн «Энергомера» и ООО «Эльстер Метроника». К таким счетчикам относятся устройства серии «Меркурий» и «Альфа».

Увеличение скорости передачи с помощью GPRS

Поскольку GPRS — своего рода, надстройка технологии GSM, то особенности, описанные для GSM, будут справедливы и для GPRS. По сравнению с GSM, GPRS обладает повышенной скоростью передачи данных.

Казалось бы, скорость открывает больше возможностей для АСКУЭ. Но на практике высокая скорость при передачи данных потребления электроэнергии становится редко востребованной. Для того, чтобы раз в месяц или, самое частое, раз в сутки, снять показания потребления абонентов, высокая скорость передачи данных не нужна.

Технологии для «умных домов»

ZigBee, Z-Wave и M-Bus являются самыми популярными в сфере создания «умных домов» и широко применяется в Европе для контроля потребления энергоносителей еще с 90-х годов.

Как и WiFi, ZigBee работает в диапазоне частот 2,4 ГГц, но при этом ZigBee не ограничена одним каналом и может использовать разные. Z-Wave использует диапазон частот до 1 ГГц, что делает ее более защищенной от помех. Обе технологии оптимизированы для передачи небольших команд — включить/выключить, прибавить или снизить яркость освещения и т.п.

Технология передачи данных M-Bus тоже считается беспроводной, но с некоторыми оговорками — все приборы учета соединяются шиной m-bus, посредством которой коммутируется оборудование и передаются данные.

К несомненным преимуществам всех трех технологий можно отнести умеренные затраты на монтаж и низкое энергопотребление. Однако до сих пор эти технологии продолжают быть применимы, главным образом, для европейского формата.

• Радиус передачи данных до 50 м вызывает необходимость дополнительных уровней ретрансляции, что увеличивает стоимость системы.
• Применяемые структуры сети подразумевают наличие разнотипного оборудования, что также ведет к удорожанию системы и снижению ее надежности.
• Построенную сеть обслуживает только интегратор, что делает поддержание готовой системы очень дорогим.

Технология LPWAN

LPWAN — технология беспроводной передачи данных с низким потреблением энергии и охватывающая большие площади.

Технология LPWAN увязывает две основные константы при передаче информации — энергоэффективность и радиус охвата территории стабильного приема. Технология позволяет надежно и при умеренных финансовых затратах коммутировать датчики, передающие информацию об энергопотреблении с территорий, удаленных на десятки километров.

LPWAN отличается высоким уровнем проникновения сигнала. По сравнению с модемами GSM/GPRS, устройства на базе LPWAN продолжают передавать данные даже в условиях подземной прокладки коммуникаций.

Компания «СТРИЖ» — пионер в создании оборудования и АСКУЭ на базе технологии LPWAN в России. АСКУЭ, созданная на базе счетчиков серии «Ампер» позволяет организовать надежную передачу данных об энергопотреблении с охватом территории до 50 километров.

Решения «СТРИЖ» на базе технологии LPWAN не нуждаются в наличии дополнительного оборудования для трансляции данных и организации специальных сетей. Один счетчик является как конечным устройством, так и приемопередающим, а его стоимость не сильно выше стоимости обычных счетчиков с аналогичными характеристиками.

Предназначение и расшифровка названия

Современные счётчики электроэнергии, в отличие от прежних моделей индукционного типа с вращающимся ободом, основаны на преобразовании сигнала в частоту импульсов. Появление дополнительных функций сделало возможным работу прибора учёта в составе комплексной конструкции оперативного отслеживания и управления показателями сети. Это система АСКУЭ, названная по первым буквам слов, выражающих её сущность:

• А — автоматизированная, то есть оснащённая автоматическим оборудованием;
• С — система или несколько элементов, которые связаны между собой и образуют единое целое;
• К — коммерческого, значит, осуществляющего направленную на получение прибыли деятельность;
• У — учёта или регистрации потреблённой мощности с занесением в списки для дальнейшего использования в определённых целях;
• Э — электроэнергии (в комментарии не нуждается).

Назначение комплекса — автоматизировать расплаты с потребителями, в режиме оперативной связи формировать отчёты фактических величин расхода и рекомендации на будущие периоды по обслуживаемому объекту. Возможность выполнения поставленных задач достигается дистанционным сбором информации с электронных счётчиков, её обработкой и трансляцией на верхнюю ступень.

Конструкция АСКУЭ позволяет определённому кругу лиц получать сведения аналитического предназначения для формирования решений, касающихся энергосбережения. Работоспособность комплекса обеспечивается следующим порядком:

Системы бесперебойного питания

Промышленные источники и агрегаты бесперебойного питания (ИБП и АБП) предназначены для питания ответственных трехфазных и однофазных электрических потребителей, требующих высокого качества питающего напряжения и предъявляющих повышенные требования к надежности электропитания.

Основным партнером БПА по промышленным ИБП является мировой лидер в области систем гарантированного питания – компания GUTOR, входящая группу Schneider-Electric. GUTOR занимается, прежде всего, проектированием и разработкой собственных технологий высококачественной защиты электропитания. Промышленные источники бесперебойного питания GUTOR удовлетворяют требованиям таких отраслей, как нефтегазовая, нефтехимическая, химическая промышленности и производство и передача электроэнергии.

ИБП марки GUTOR рассчитаны на выходную мощность от 5 до 220 кВА, поддерживают все распространенные входные и выходные напряжения и частоты. По желанию Заказчика возможно выполнение индивидуальных ИБП на более высокая мощность. Для улучшения надежности и производительности модули ИБП соединяются параллельно (от 2 до 9 устройств). Наличие широкого спектра дополнительных опций расширяет функциональность промышленных ИБП под многообразные требования Заказчика.

Технология GUTOR обеспечивает главные требования ответственных потребителей бесперебойного электропитания:

• функциональную гибкость, максимальную безопасность и надежность систем;
• двойное преобразование;
• параллельное резервирование;
• активное разделение нагрузки;
• модульная конструкция;
• аккумуляторы закрытого и герметизированного типов в комплекте с оригинальными комплектующими концерна «HAWKER GmbH», Германия.

Результатом работы БПА является сданная «под ключ» современная комплексная система обеспечения объекта гарантированным электропитанием, собственные системы мониторинга и контроля которой увязаны с общей АСУ ТП предприятия.

Определение видов АСКУЭ и АСУЭ

Сейчас применяются следующие системы коммерческого учёта:

• употребление на линиях энергообслуживания бытовых потребительских организаций (комплекс АИИС КУЭ — автоматизированная информационно-измерительная структура);
• применение в жилищном фонде;
• использование для частников: дач, садов, прочих потребителей;
• комплексы коммерческого контроля до пятидесяти абонентов;
• схемы, позволяющие учитывать данные до одной тысячи клиентов.

С юридической стороны она несколько отличается от первоначальной разработки. Система КУЭ создавалась в основном для оптовых рынков мощностей и электроэнергии. Рассматриваемая система заточена первоочерёдно на розницу.

Функции системы автоматизированного КУЭ

Схем для структурного контроля расхода энергии большое количество. Например, она может обрабатывать данные компаний, передающих электроэнергию в автоматическом режиме. Также неоспоримым достоинством будет доступность контроля тепловой и электрической энергии у разных хозяйствующих субъектов, начиная с отдельного дома и заканчивая промышленным объектом.

Основными направлениями учёта являются:

• Непрерывный контроль расхода электроэнергии.
• Регистрация применения энергии по разнообразным тарифным ставкам.
• Передача числовых данных по диспетчерским заявкам.
• Корректировка сезонных временных переходов.
• Создание и сохранность данных в центральном массиве.
• Автоматизация информации о затратах электричества на пиковых интервалах, то есть через тридцать минут.

https://youtube.com/watch?v=oZC5L725x_I

Составные части системы учёта

Комплекс АСКУЭ построен на следующих элементах:

Программируемые средства и приборы, ведущие энергетический и мощностный учёт.

Первичной составляющей будет цифровой элемент, учитывающий, собирающий и передающий информацию. Здесь задействованы устройства на базе электронных микрочипов секции учёта. Главное их достоинство — умение разделять активную и реактивную энергии и разнонаправленные мощности. Такие приспособления запоминают пиковую нагрузку по часам максимума и сохраняют эти сведения. Отдельные модули могут замерять также напряжение в сети, посадки, частотные характеристики.

Собранная информация транспортируется по каналам связи. Если они не работают, то данные сохраняются на некоторый временной интервал в запоминающем устройстве.

Коммуникационное оборудование.

Коммуникационные возможности — это специальные отдельные линии телефонной связи с необходимым телекоммуникационным оборудованием: всевозможные модемные приставки.

Компьютерная техника со специально установленными программами.

Третьим элементом АИСКУЭ стали компьютерные комплексы и программы, собирающие и передающие данные. Они работают как с отдельным потребителем, так и по нескольким одновременно. Используются разнообразные типы подключений при транспортировке информации:

1. RS-485, являющийся кабелем с различными модулями, число которых может достигать тридцати двух. Данные передаются быстро, но используется он лишь на небольших потребителях.
2. PLC, передающий информационные массивы с помощью проводов электроприбора.
3. Мобильный, использующий беспроводные модемы.

Непосредственно сами приложения с базами данных.

Ну и, наконец, программы для обмена информацией с остальными участниками системы является четвёртой составляющей АСКУЭ.

https://youtube.com/watch?v=FoW5zJBWGBg

Преимущество системы

Специально разработанные программы, которые включают в себя набор дополнительного программного обеспечения, разрешают специалисту – пользователю производить углубленный анализ расходованной электрической энергии как полностью всех объектов предприятия, так и каждого объекта в отдельности.

Данная деятельность включает производство всевозможных графиков, посредством которых можно наглядно разглядеть параметры потребленных энергоресурсов за единицу времени. При этом система дает возможность сформировать график потребления электроэнергии за сутки по контролируемым зонам.

Программное обеспечение позволяет производить расчеты и прогнозы на будущее расходование энергоресурсов, а вместе с тем и финансовые потери, связанные с потреблением энергии. Также предприятие – потребитель на основе этих расчетов может подавать заявки и прогнозировать расходы в будущем.

Потребители при наличии системы АСТУЭ могут нормировать потребление на единицу произведенной продукции, или на какой-либо производственный процесс, тем самым подсчитать себестоимость выпускаемой продукции или рентабельность предприятия.

Установка АСКУЭ

При установке системы контроля должны быть соблюдены любые особенности подключаемого объекта. Более того, список оборудования зависит от потребляемой мощности самого объекта и характера, как и объёмов его деятельности.

Монтировать АСКУЭ следует, соблюдая строгую последовательность действий:

Важно наличие прокладки подземных и воздушных линий электропередачи. Длинным линиям требуется защита от статического электричества.
После этого необходимо установить основные модули АСКУЭ

Это контроллеры, датчики, адаптеры, маршрутизаторы и т. д.
После завершения этого этапа нужно подключить электричество и выполнить пуско-накладочные работы.
Затем можно приступать к эксплуатации системы.

Также, устанавливая систему автоматического контроля и учёта, важно учитывать не только лишь нюансы и особенности объекта, а также рекомендации и пожелания заказчика. Благодаря этому можно будет добавить в комплект системы все нужные составляющие и правильно отрегулировать ее опции и параметры
