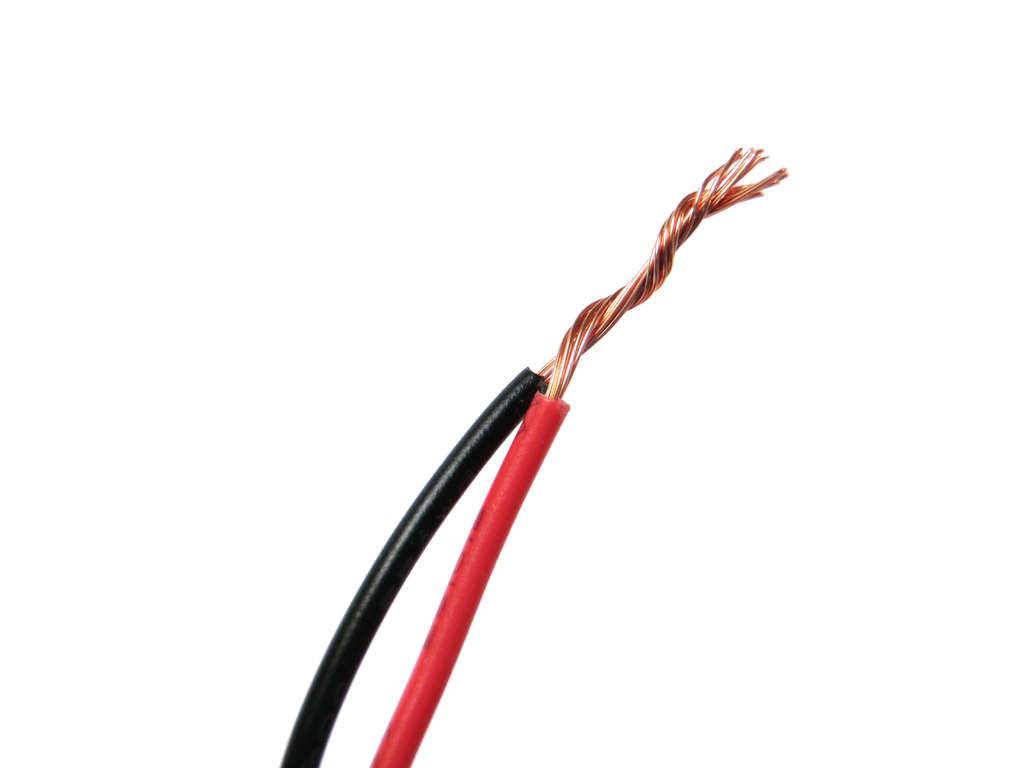

Классика скрутки

Про распространенность такого типа соединения сказано было выше. В настоящее время правилами установки электрооборудования подобное соединение запрещено, но его доступность продолжает делать его наиболее популярным. Зазоры, неизбежно присутствующие при таком ручном соединении, провоцируют выделение тепла при прохождении электрического тока. В совокупности с атмосферной влажностью интенсивно начинает развиваться процесс окисления, растет сопротивление, и коррозия активно уменьшает сечение проводника.

После прокладки этой коммуникации никто не хочет больше касаться вопроса ее обслуживания — разве что только не перегружать проводку избыточной мощностью, но здесь прогресс с его вектором на экономичность бытовых приборов в помощь. А скрутка по факту является скрытым дефектом, который к тому же может приводить к очень опасным последствиям.

Хоть такой вид соединения и не рекомендуется, но при соблюдении правил, в целом, может являться допустимым:

способ обвития должен быть взаимным (переплетение косичкой);
закрутка должна быть тугой и плотной — требуется использование инструментов;
самый лучший вариант – спайка алюминиевых и медных проводов с помощью олова или его сплавов;
в случае использования олова возможным становится скручивание многожильных проводов – разница в толщинах исходных проводов пугать не должна;
число витков в косичке должно быть не менее 5;
снаружи место скрутки необходимо загерметизировать влагозащитным лаком.

При выполнении всех указанных правил, скорее всего, к такому стационарному месту соединения обращаться для устранения дефектов не придется.

Альтернативные варианты

Довольно широко в последнее время стал применяться метод соединения разнородных проводов с помощь специальных пружинных зажимов. Наиболее известны зажимы фирмы Wago.

Такие зажимы бывают 2 разновидностей:

Одноразовые, без возможности вытаскивания провода.
Рычажковые, многоразового использования.

Принцип действия заключается в специальном пружинном зажиме из особого сплава, который заключен в пластиковый корпус. Конструкция кромки зажима позволяет врезаться в тело металла даже при наличии толстой пленки окисла на нем.

Зажимы выпускаются практически на все используемые диаметры проводников и рассчитаны на токи до 34 А. Однако, опыт электромеханических работ подсказывает, что величину максимально допустимого тока необходимо уменьшить в несколько раз, то есть зажимы надо приобретать с некоторым запасом по току.

Монтаж проводки с использованием пружинных зажимов самый быстрый. Из минусов следует отметить достаточно высокую стоимость материалов.

Основные ошибки

Стоит отметить, что даже опытные мастера могут допустить ошибку при стыковке разных проводников, которая может серьезно аукнуться в дальнейшем. Избежать такого развития событий поможет ознакомление с несколькими простыми правилами, которые являются очень полезными при практическом применении:

Перед использованием все провода обязательно подвергаются лужению. При этом залудить медь намного проще, чем алюминий, на кончике которого выполняется специальный припой.
Ни в коем случае нельзя пережимать провода в местах их соединения. Также не рекомендуется делать коммуникацию слишком слабой, ведь и в том, и в другом случае возникает риск проводниковой деформации.

Если не хватает опыта и знаний для качественного монтажа проводов, то лучше обратиться за помощью к квалифицированным мастерам, которые смогут обеспечить должный уровень безопасности.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

с использованием другого металла;
препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

кабель очищается от изоляционного покрытия;
жилы зачищаются до металлического блеска;
на многоразовом клеммнике поднимается рычаг;
очищенная часть провода вставляется в отверстие колодки до упора;
рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

выбор гильзы и регулировку инструмента;
очищение проводов от оплетки;
зачистку жил (для этого используется наждачная бумага);
нанесение кварцево-вазелинового состава;
введение концов кабелей в заклепку;
обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
изоляцию мест соединений.

Watch this video on YouTube

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Watch this video on YouTube

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

Медь — свинцово-оловянный припой 25 мВ.
Алюминий — свинцово-оловянный припой 40 мВ.
Медь — сталь 40 мВ.
Алюминий — сталь 20 мВ.
Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

Его приходится изолировать.
Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д. Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы. Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Заклепки

В принципе, данный способ соединения алюминиевых и медных проводов очень похож на болтовой. Только здесь вместо болта и гайки используется клепка, которая относится к так называемым неразъемным соединениям. То есть, после ее сборки разобрать такое устройство без выхода из строя крепежа невозможно. Придется устанавливать новую клепку.

Что касается производства работ, то здесь, как и в случае с болтами и гайками необходимо подготовить концы проводов, очистив их от изоляции и изогнув в колечки. После чего на клепку надевается одно колечко, затем шайба из анодированной стали, и уже после этого колечко второго провода. С одной стороны заклепка имеет шляпку, а по другой надо будет ударить молотком, чтобы расплющить конец, таким образом создать еще одну шляпку с противоположной стороны крепежа.

Конечно, бить сегодня молотком никто не будет, потому что есть специальные приспособления ручного действия, с помощью которых обжимается клепка. Данный инструмент очень похож на плоскогубцы. Необходимо добавить, что такое присоединение медного и алюминиевого провода считается очень надежным.

Вот такие способы соединения электрических проводов из разных металлов могут быть сегодня использованы в процессе ремонта или прокладки электрических схем

И здесь неважно, многожильный соединяется провод или одножильный. Все эти способы четко отвечают на вопрос, как соединить, к примеру, алюминиевую и медную проводку

Почему медный и алюминиевый провода нельзя просто скрутить

Может случиться так, что при вполне исправной проводке понадобится еще несколько розеток или дополнительные точки освещения, да и замену отдельных участков сети еще никто не отменял. В этом случае нередко приходится соединять два разных материала, а в частности, медь и алюминий, хотя прямая их скрутка является категорически противопоказанной.

Объясняется это предостережение довольно просто, ведь в случае незащищенного контакта межу рассматриваемыми элементами происходит процесс электромеханической коррозии ввиду гальванической несовместимости используемых материалов. Проще говоря, любой такой узел можно сравнить с батарейкой, мгновенно окисляющейся при повышенной влажности. Как результат, этот участок начинает греться, что чревато воспламенением. Это не означает, что использование подобных соединений является недопустимым, другое дело, что их вполне реально проводить по специальным схемам, не противоречащим ПУЭ.

Выполняем соединение с помощью клеммной колодки

Пример соединения медных и алюминиевых проводников

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

СОединение проводов

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Клеммная коробка

Соединение выполняем следующим образом.

Первый шаг. Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг. Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке. Клеммная коробка

Клеммная коробка

Резьбовое соединение

Самое надежное объединение проводов – резьбовое (болтовое). Проводники прижимаются друг к другу посредством болта и гайки. Для выполнения такого соединения на концах соединяемых проводов необходимо сделать колечки с внутренним диаметром, равным диаметру болта.

Также, как и для скрутки, медную жилу необходимо облудить. Обязательно подлежит облуживанию многожильный провод (даже если соединяются провода из одинакового металла).

Полученное соединение выглядит как бутерброд:

головка болта;
шайба (внешним диаметром не менее диаметра кольца на проводе);
один из соединяемых проводов;
второй провод;
шайба, аналогичная первой;
гайка;

Существенный недостаток такого метода – большие габариты и, как следствие, затруднения с изоляцией.

Неразъемное соединение

В эту категорию относится несколько методов, а именно:

Каждый из этих методов имеет свое место. На выбор влияет несколько факторов:

Наличие подходящего инструмента и оборудование.
Предполагаемая нагрузка тока.
Диаметр провода.
Наличие расходного материала.
Наличие соответствующих навыков.

Рассмотрим каждый метод неразъемного соединения по отдельности.

Быстрый и надежный метод соединения. Тем более эта технология актуальна, если следует произвести большое количество соединений. Однако для этого необходимо иметь сварочный трансформатор и навыки.

Процесс сваривания выглядит следующим образом:

Провода скручиваются между собой.
На торец наносите специальный флюс.
После происходит сварка угольным электродом до 2 секунд.
В результате на конце скрутки должна образоваться капля.

Каплю следует обработать растворителем, а после покрыть лаком.
Когда лак высох, соединение изолируется.

Метод пайки соединения несложный. Для этого потребуются такие компоненты, как канифоль, паяльник, припои и дополнительные элементы. Так, провод скручивается, а после паяльником наносите на них припой.

Опрессовка

Для такого соединения потребуются специальные пресс-клещи и гильзы, которые представляют собой полые стержни. Для опрессовки зачищаете конца провода, вставляете их в гильзу и в трех местах выполняете опрессовку. Также дополнительно можно скрутить провода.

Набор для опрессовки

Если провод алюминиевый, то используйте алюминиевую гильзу, для медных – медную гильзу. Если соединяете алюминий с медью, то в продаже есть медно-алюминиевые гильзы.

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Термоусадочная трубка для изоляции скрутки или опрессовки

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Надежное соединение проводов опрессовкой

Работаем в следующем порядке.

Первый шаг. Счищаем с проводников изоляционный материал.

Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Как правильно соединить провода

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять

Удачной работы!

Существующие условия и опасности

Подавляющая часть жилого фонда в стране досталась нам в наследство от социалистического периода. В домах, построенных после войны (в «хрущевках», например), советская власть экономила на всем, называя это рачительным отношением к делу. В результате не только комнаты получали неестественно «уютные» размеры (4,5 м2), но и проводка обретала угрожающие характеристики. В то время в мире не принято было заморачиваться на экономичности бытовых приборов и Советский Союз не был здесь исключением. Нагрузка на проводку в связи с высокой потребляемой мощностью современные европейцы назвали бы колоссальной. И при всем этом выполнялась она из алюминия, который, хоть и имел выдающиеся свойства по показателю электропроводности, но все же, уступал меди.

Проблема в том, что алюминий гораздо более легкоплавкий металл, чем медь, и стоило хозяевам подключить к одной розетке пару-тройку средних по мощности приборов (через тройник, к примеру), как возникала реальная опасность расплавления провода.

К тому же далеко не всегда электрикой в доме занимались профессиональные мастера. В подавляющем большинстве случаев это были кустарные «починки», «улучшалки» или «удлиннялки», где провода разного толка просто скручивались между собой косичкой, и место соединения заматывалось изолентой (аналог современного скотча).

А ведь медные и алюминиевые провода вполне совместимы. Просто существуют вполне недорогие технологические правила, которые резко снижают уровень угрозы искры и замыкания при таких контактах. О них далее.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта). Вам понадобится выполнить следующее:

Вам понадобится выполнить следующее:

Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Соединение клеммниками

Использование клеммных колодок также помогает обеспечить безопасное соединение, предоставляя мастеру возможность выбора среди элементов, обладающих разным размером и количеством ячеек (его можно легко подогнать, обрезав все лишнее). Для обеспечения надежного контакта таким способом, необходимо открутить один из зажимных болтов, и протянуть в освобожденную таким образом клемму зачищенный на 5 миллиметров провод.

После этого крепление вновь закручивается, в результате чего проводник автоматически прижимается к гильзе. Такая же операция проделывается с другим проводом, главное только не переусердствовать с закручиванием винта. В целом эта схема является довольно приемлемой, если не использовать соединение из нескольких проводников.

Соединяем провода скруткой

Скрутка

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

Бандажная скрутка

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

Соединение проводов сваркой

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

Соединение проводов скруткой

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

Блиц-советы

И напоследок, несколько советов, которые следует принять к сведению, чтобы обезопасить себя в дальнейшем и не переделывать заново работу:

Для зачистки проводниковне следует пользоваться бокорезами, пассатижами либо иным инструментом с подобным принципом действия. Для того, чтобы перерезать изоляцию, не затрагивая тело провода, требуется значительный опыт и все равно в большинстве случаев целостность провода будет нарушена. Алюминий – мягкий метал, но он очень плохо переносит перегибы, особенно если нарушена целостность поверхности. Не исключена возможность, когда провод переломиться уже в процессе монтажа. И гораздо хуже, если это случиться несколько позже. Снимать изоляцию необходимо острым ножом, двигая его вдоль проводника, подобно зачистке карандаша. Даже если острие ножа снимет некоторый слой металла, царапина вдоль провода не страшна.
Для залуживания медных проводников ни в коем случае нельзя принимать кислотосодержащие флюсы (хлористый цинк, травленая соляная кислота и так далее). Даже тщательная очистка соединения не спасет его от разрушения в течении некоторого времени.
Многожильные проводники перед монтажем требуется обязательно облудить для получения монолитного проводника. Исключение составляют только пружинные зажимы и клеммные колодки с прижимными пластинами.
Шайбы, гайки и болты для разъемного или неразъемного соединений не должны быть из оцинкованного металла. Разность потенциалов медь – цинк составляет 0.85 мВ, что значительно больше разности при непосредственном соединении меди и алюминия.
По этой же причине не следует приобретать чрезмерно дешевые клеммные колодки неизвестного производителя. Практика показывает, что металлические элементы в таких колодках зачастую имеют цинковое покрытие.
Нельзя пользоваться советом защищать непосредственное соединение медных и алюминиевых проводников различными водоотталкивающими покрытиями (смазка, парафин). Машинное масло только с кожи удалить трудно. Солнце, воздух, отрицательные температуры разрушат защитное покрытие гораздо быстрее, чем этого хотелось бы. Кроме этого, некоторые смазки (особенно жировой солидол) изначально содержат в своем составе до 3% воды.

{SOURCE}

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

Клеммные приспособления

В этой категории есть несколько вариантов, в которых используются разные приспособления. Одно из таких приспособлений – так называемые орешки. Такое название эти клеммники получили за большое сходство с этим плодом. Даже такое небольшой прибор имеет несколько моделей.

Самая простая модель – это орешек, внутри которого установлены три пластины. То есть, вставляя медные и алюминиевые провода между разными пластинами, вы создаете условия их несоприкосновения между собой, что и требуется для такого вида соединения. Кстати, в таких приспособлениях есть возможность не разрывать подводящий контур электрической цепи. Для этого всего лишь надо очистить часть подводящего провода от изоляции, открутить два болта на орешке, вставить туда оголенный участок между двух пластин и закрутить болты заново. В этом случае нет разрыва проводного участка.

Отводящие же провода придется избавить от изоляции (имеется в виду их концы) и вставить их в отверстия, перпендикулярные подводящему каналу, где они закрепятся между двумя другими смежными пластинами.

Модель орешка подороже – это конструкция, которая не требует разделки проводов, то есть, нет необходимости снимать с них изоляцию. Потому что пластины оборудованы зубцами, и при их сжатии болтами зубцы просто врезаются в провод, прокалывая изоляцию. Такое соединения является достаточно надежным.

Третий вариант соединения алюминиевых проводов с медными – это использование клеммников Wago. Это достаточно простые устройства. Для их использования надо сначала зачистить концы длиною 10-15 см, затем вставить их по месту назначения. Все, соединение готово. Необходимо отметить, что в таких клеммниках внутри используется производителем специальная смазка. Именно она не позволяет алюминиевой и медной жиле окислиться.

Четвертое устройство – это обычные клеммные колодки. По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий.

Особенности алюминиевых проводов

Сложности при соединении алюминиевых проводов обусловлены характеристиками самого металла. Как известно, при окислении алюминия на его поверхности происходит образование оксидной пленки, которая не проводит электрический ток.Температура плавления этой пленки составляет порядка 2000 градусов, что гораздо больше, чем температура плавления алюминия, а при зачистке пленки механическим способом, она очень быстро образуется вновь. Эта пленка при соединении алюминия пайкой препятствует процессу сцепления жилы с припоем. При сварке оксидная пленка образует нежелательные включения, которые ухудшают качество контакта.

Алюминий отличается также высокой степенью хрупкости и текучестью. По этой причине контакт не должен быть подвержен никаким механическим воздействиям. При соединении двух проводов с помощью простого болтового зажима, оно должно регулярно подтягиваться, т.к. со временем алюминий «вытекает» из-под контактов и ослабляет их.

Добавьте заявку на любые электромонтажные работы и получите предложения со скидкой до 40 % от проверенных мастеров вашего города через 20 минут. Это бесплатно!

Неразъемное соединение

Вообще, электрика не любит ремонта. Она изначально заточена под комплексное максимально долгое безопасное использование. Если хоть одно из перечисленных свойств не выполняется, значит проводка выполнена некачественно и имеет смысл ее пересмотреть полностью.

Неразъемное соединение – это как резьбовое, только что-либо разобрать и переделать невозможно, потому что затягивающая гайка отсутствует и вместо нее клепка. Производится такое соединение разнометаллических проводов с помощью специализированного инструмента – заклепочника. При его наличии квалифицированная наладка проводки существенно ускоряется, но для этого должно быть обоснование, как минимум, из двух аргументов:

объем работ по проводке должен быть огромен, чтобы ускорение каждой такой операции (по сравнению с резьбовым соединением) имело существенное значение;
должна отсутствовать возможность укладки альтернативной (гомогенной) проводки (заодно, с заземлением).

Подготовка оконечностей проводов при подготовке к соединению при помощи заклепки ничем не отличается от соединения на винте: также готовятся кольца, также производятся прокладки шайбами. Единственное, что нужно предусмотреть: в результате расклепывания диаметр заклепки увеличится, поэтому оптимальной является диаметр кольца в 4 мм.

Последовательность набора составных соединения на заготовку:
