Ремонт шаг за шагом

Ремонт электропроводки всегда лучше выполнять с заменой старой и прокладыванием новых штроб. Если произошло замыкание в скрытой части проводки это сигнал для её замены. Поэтому искать повреждённую часть проводки и вскрывать штробу нет смысла. Старый провод всё равно нельзя использовать. А новую штробу проложить быстрее, нежели вручную вдоль провода, направление которого ещё нужно правильно выбрать, скалывать покрытие старой штробы.

• Если проводка проложена менее чем 10 – 15 лет тому назад и всё это время эксплуатировалась без проблем, площадь поперечного сечения проводов соответствует электрическим нагрузкам, а расположение розеток и выключателей не нужно менять, ремонт проводки в таком случае ограничивается проверкой и улучшением скруток и соединений в выключателях и розетках. Отдельные штробы отходящие от распределительной коробки могут быть вскрыты и провода заменены новыми.
• При более длительных сроках службы в случае квартирного ремонта проводка подлежит замене полностью.

При выборе проводов можно использовать данные из двух таблиц ниже:

Начиная с 2001 года проводка должна прокладываться только проводом с медными жилами.

Начинать прокладывать новые штробы надо после определения места для розеток и выключателей. После этого на стене карандашом проводится прямая линия, вдоль которой будет проложена штроба. Вертикальное и горизонтально штробление с использованием электроинструмента сделать быстрее и проще, поэтому надо делать разметку вертикальными и горизонтальными линиями.

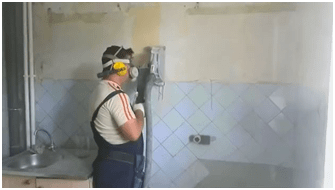

Затем вдоль этих линий штроборезом в стене прорезаются контуры штробы.

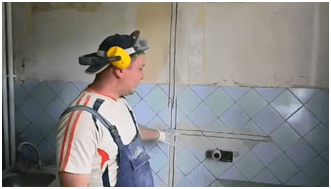

Когда очертания на стене пропилены между ними перфоратором делается канавка штробы.

Для упрощения штробления потолка можно сделать открытую проводку под натяжным потолком.

В готовых штробах сверлятся отверстия под хомуты для фиксации провода. Расстояние между хомутами 25 – 30 см. Провод укладывается и прижимается.

После того, как провода проложены, наступает черёд монтажной коробки. Для более увеличения усилия в скрутке с целью получения лучшего контакта применяются пассатижи. Сварка скрутки обеспечит наилучший результат.

Установленные коробка и розетки закрываются, а неровности заполняются шпатлёвкой.

Ремонт электропроводки в трёхкомнатной квартире панельного дома 2 мастера могут сделать за 4 дня, а в частном доме зависит от его размеров и сложности коммуникаций.

Поиск поломки в проводке

Нужно взять индикатор напряжения и проверить напряжение, как на входных, так и выходных клеммах автоматов. Бывает, что один выходит из строя и его заменой всё решается. Если они исправны, тогда возвращаемся в квартиру и проверяем, где конкретно нет электричества. При его частичном отсутствии всё проще. Например, если нет света в комнате, то проверяем лампочку. Также не горит? Вскрываем патрон от лампы и смотрим контакты, а при необходимости подгибаем их. Часто они ослабевают или при плохом контакте отгорают. Проверили, всё нормально, а лампочка не светит? Тогда идём дальше.

При правильной разводке проводки для освещения, на выключатель должна приходить фаза. Проверяем её наличие индикатором. Если индикатор показывает, что она есть, то включаем выключатель и смотрим на его выходе. На выходе ничего нет, то меняем выключатель, а если есть, то смотрим фазу в патроне лампочки. Если нет, то оборван фазовый провод от выключателя к лампе. А наличие фазы в патроне говорит об обрыве нулевого провода от лампочки к распределительной коробке.

Невнимательные монтажники могут на выключатель запустить и нулевой провод, что для нас затруднит поиск неисправности таким способом. В этом случае, нужно воспользоваться прозвонкой, в её качестве, можно использовать батарейку и лампочку от фонарика, или применить тестер в режиме омметра.

Распределительные коробки обычно находятся под потолком. Их могут скрывать обои или тоненький слой штукатурки или шпаклёвки. Выше выключателя начинаем лёгкими постукиваниями каким-либо предметом искать место нахождения нашей коробочки, что определяется по звуку. Вскрываем её и смотрим на состояние скруток. Если ваш дом старый, то проводка наверняка выполнена из алюминиевого провода. Алюминий со временем окисляется, и контакты начинают греться, а потом могут совсем пропасть. При восстановлении контактов обязательно отключаем автоматы возле счётчика. Никогда не работайте под напряжением! Контакты мы восстановили, а свет не появился, тогда 100% присутствует обрыв. Находим тот, который в обрыве и заменяем новым, тоже алюминиевым. Через потолок протягиваем через каналы в плитах перекрытия, используя негодный провод как стальку. Ну а если менять до выключателя, то придётся штробить стену. Ну вот, со светом разобрались.

Причины возникновения

Физически описать короткое замыкание можно следующим образом: в исправной проводке нагрузка ограничивает величину тока, протекающего между проводами с разными потенциалами, когда повреждается изоляционный материал, ток минует нагрузку и протекает непосредственно между проводниками. Такой контакт называют коротким. Замыкание проводки случается по следующим причинам:

если электропроводка в помещении старая, вероятнее всего, что замыкание произошло из-за изношенности изоляционного материала. Со временем в защитной оболочке кабелей появляются микротрещины, которые становятся причиной утечки тока. В свою очередь это вызывает КЗ.

частые перегрузки электросети со временем расплавляют изоляцию провода. Случается из-за неверного расчета сечения проводки.
если монтаж электропроводки, особенно места соединения двух кабелей, выполнен с нарушениями. В соответствии с правилами устройства электроустановок соединение проводников возможно 3 способами: сварка, пайка, винтовые или болтовые сжимы.
механическое повреждение проводки нередко становится причиной замыкания

Случается при неосторожном сверлении стен, также характерно для частных домов, в которых завелись грызуны.
замыкание проводки может случиться при выходе из строя электроприбора, подключенного к сети.
попадание влаги на открытые участки проводки может вызвать короткое замыкание.

После ознакомления с возможными причинами остается узнать, как найти короткое замыкание в проводке и оперативно устранить проблему.

Подготовительные меры

Для монтажа или ремонта проводки своими руками необходимо совершить ряд подготовительных действий, которые в той или иной мере коснутся общей структуры стен. Так, для замены выключателей или розеток нужно сделать возле них штробы, отверстия. Чтобы проделать электромонтажные работы, необходимо приготовить набор инструментов:

• отвертки разных конфигураций и размеров;
• кусачки;
• пассатижи;
• перфораторы с победитовыми сверлами для взаимодействия с бетоном.

Обязательно инструменты должны быть изолированы резиновыми ручками. Для работы с проводкой готовят:

• тестер напряжения;
• кабель;
• рулетку для его измерения.

Ремонт электропроводки своими руками должен выполняться с учетом всех норм техники безопасности. Приступать к починке нужно только после полного отключения квартиры от сети. Спецодежда обязательно предполагает наличие резиновых перчаток.

Для более точных действий необходимо начертить план квартиры, указав в комнатах все розетки и выключатели. Также следует обозначить предполагаемые электроприборы и их мощность. Чем больше аппараты потребляют энергии, тем выше прочность и качество материала. Затем нужно подсчитать общий расход электричества в комнате.

Составление схем электропроводки в частных домах: нюансы выполнения работ

Если к частному дому подведено напряжение 220 В, то никакой разницы в схемах с квартирными, не будет. Исключение составляют лишь трёхфазные системы. И то, отличаться будет лишь разводка в распределительном вводном шкафу. В остальном, при отсутствии в доме бойлера и (или) электроплиты, требующей напряжения 380 В, всё будет одинаковым.

Количество входящих фаз и их распределение

При условии, что со столба на распределительный щит приходит четырёхжильный кабель (380 В), следует понять, как правильно его разделить по группам. Практически каждому домашнему мастеру, который сталкивался с электромонтажом, известно, что при использовании нуля и одной из трёх фаз кабеля с напряжением 380 В получается 220 В. Основная задача данного этапа работ – это равномерное распределение фазных проводов по линиям так, чтобы избежать перекоса и обеспечить работоспособность сети на должном уровне. Существует старая поговорка – не стоит класть все яйца в одну корзину. Применима она и здесь. Если освещение дома разбито на линии, не нужно их коммутировать на одну фазу. Лучше распределить. То же касается и линий силовой группы.

Примеры схем для выполнения работ по электромонтажу

Как и в квартире, проводка от щитка своими руками – это не слишком сложный процесс, для выполнения которого требуется лишь знание некоторых правил и чёткое соблюдение инструкций. Предлагаем ознакомиться с готовыми схемами электропроводки в частном доме. Примеры схем электромонтажа для частных домов:

Процесс починки электросети

Ремонт проводки делят на несколько этапов. Каждый из них имеет свою значимость. Чтобы приступить к действию, следует внимательно осмотреть все средства защиты (резиновые перчатки и прорезиненые накладки на инструментах). Необходимо проверить питание в квартире. Оно должно быть отключено.

Первый этап заключается в установке нового щита. Для него необходимо сделать нишу с помощью перфоратора, долота и молотка. Как правило, в новых домах эти ниши уже предусмотрены для УЗО и автомата. Там же в стенке следует проделать отверстие для кабеля.

После этого необходимо подсоединить провод к щиту и установить защиту от воды. Согласно схеме, провод в синей оболочке крепится к нулевой фазе, провод белого цвета — к верхнему контакту, а желтый — ближе к полу. В случае монтажа УЗО нулевая фаза с проводом сначала монтируется к устройству защитного отключения, после чего идет к нулевой клемме.

Когда установка щита будет завершена, следует проложить кабель. Оптимальным решением будет прокладка под пол. Для этого придется снять покрытие, а штробы проделать с помощью перфоратора. Для мест под розетки и распределительные коробки необходимо на сверлящий инструмент прицепить особую коронку. Чтобы проложить провод в пустотах перекрытий, не потребуется разрушения стен.

Следующий этап предусматривает разрез кабеля на части нужной длины. Будет удобно проделать проводку в гофрированные трубы, а протолкнуть ее легче с помощью хомутков для стягивания. Затем кабели следует подключить к коробкам. Для проверки работоспособности необходим тестер. Этот измерительный инструмент позволит обнаружить повреждения в проводке, проанализировать уровень заряда и проверить общее электрическое напряжение.

Большая часть работы к этому моменту будет завершена. Далее необходимо прикрепить к стенам клипсами провода, если они не находятся в гофре. Затем штробы следует заштукатурить. Легче всего провода провести под плинтусом, но тогда распределительные коробки будут снаружи.

Главное — действовать с учетом правил техники безопасности, не пренебрегая собственной защитой. При любых вопросах лучше обратиться за консультацией к специалисту, который сделает проводку намного быстрее.

Что нужно проверять

Устройство мультиметра

С помощью мультиметра проверяют приборы – лампы, выключатели, розетки – и электропроводку. Проводят измерения как локально, так и во всем помещении.

Как работает мультиметр

На внешней панели находится дисплей и переключатель. Цифры показывают исправность, силу напряжения. С внешней стороны расположены следующие обозначения:

• OFF – вкл/выкл;
• ACV – напряжение (переменное);
• DCV – напряжение (постоянное);
• DCA – ток (постоянный);
• Ω – показатель сопротивления.

Есть разъемы для щупов и для тестирования транзисторов.

Проверка цепи на обрыв

Прозвонка – это способ выяснить, проходит ли ток по проводам. Мультиметр подсоединяют, пускают разряд. Прибор показывает сопротивление. Если обрыв отсутствует, устройство издаст звуковой сигнал, а экран покажет нули.

Уровень сопротивления зависит от длины кабеля. Между проводами многожильного кабельного изделия контакта быть не должно – это проверяет мультиметр.

Проверка целостности проводника

Отследить цельность кабеля можно с помощью мультиметра

При этом неважно количество пропускаемого тока – напряжение либо проходит, либо нет. Погрешность измерения не важна

Многожильный провод сначала разделяют, затем проверяют каждый щупами. Если все исправно, прибор издаст звуковой сигнал, а между отдельными жилами будет отсутствовать замыкание.

Если автоматы не сработали

Проверка лампочки

Иногда неполадки появляются из-за скачка напряжения и автоматического отключения автоматов на счетчике. Если на щитке все во включенном режиме, неисправности следует искать в патроне, осветительном устройстве и выключателях.

1. Проверяют напряжение на автомате.
2. Устройство тестируют на исправность – закорачивают концы проводов.
3. Извлекают лампу из патрона.
4. Одним щупом касаются цоколя, другим – центра.
5. Если появился сигнал и значение на экране кроме 0 или 1, устройство исправно.
6. Проверяют патрон – разбирают прибор, проверяют целостность контактов, проводов.
7. Проверяют выключатели – снимают защитную крышку, откручивают болты, вытаскивают из стены; проводят осмотр; концы мультиметра подсоединяют к контактам – если появился звук и значение, устройство исправно.

Подобная проверка позволит выявить неисправности в устройствах (лампы, розетки и другие).

Если автомат сработал

Распределительная коробка

В первую очередь обесточивают жилье через отключение общеквартирного автомата. Выполняют следующие действия:

1. Отверткой отсоединяют проводник.
2. Отвинчивают лампу накаливания из патрона.
3. Касаются одним щупом проводника, другим «нуля».
4. Если появляется сигнал, электрика закорочена;
5. Необходимо найти распределительную коробку вверху, под потолком.
6. Разделяют провода, проверяют щупами, затем снова проверяют кабели на щитке квартиры.

Если сигнал зазвучит при проверке от щитка до коробки, значит проблема на этом участке. Если нет –проверка продолжается.

Проверка розетки

Для тестирования розетки подойдет любой мультиметр – аналоговый и цифровой. Прибор позволит выявить работоспособность и уровень напряжения. Измеритель подготавливают – включают, устанавливают ручку на переменное напряжение. Для бытовых помещений подойдет уровень 750 Вольт.

Когда на экране высветятся три ноля, вставляют щупы в отверстия (красный слева, черный справа). Стандартное напряжение – 220 Вольт. Значение может отличаться в пределах 10% (по ГОСТу).

Что нужно проверять

Известно, что проводка в квартире состоит из проводов, по которым идет электричество, и вспомогательных элементов, среди которых соединительные муфты, крепежи и т.п. Надежность и качество получения электрической энергии будет напрямую зависеть от состояния и исправности всех этих элементов. Кроме них иногда в проверке также нуждается также само электрическое оснащение. Мастера рекомендуют проверку проводки осуществлять путем прозвонки проводов от одного пункта цепи к другому.

Как работает мультиметр

Прозвонить проводку можно даже новичку, который никогда не имел дело с электрическими работами. Главное при этом быть осторожным. Для прозвонки проводки мультиметр необходимо переключить в режим проверки сопротивления. После этого зажимы соединяются с концами электрических проводов. Качественно работающие кабеля должны иметь сопротивление, которое не будет больше 1 Ома. Если проводка в квартире неисправная, она будет иметь сопротивление, которое в иногда даже больше 10 Ом. В том случае, если один из проводов в стене перебит, прибор будет показывать слева на экране единицу. Это означает, что измеряемое сопротивление больше 200 Ом. В таком случае можно заявлять, что контур имеет значительный разрыв.

При помощи мультиметра кроме прозвонки проводки можно также проверять работоспособность аккумуляторов, определять напряжение в розетках квартиры, а также силу тока в проводке с большим напряжением.

Проверка цепи на обрыв

Чтобы проверить цепь на обрыв кроме мультиметра также можно использовать специальный тестер. Такой прибор являет собой металлический стержень в изолирующем материале с лампочкой, батарейкой и присоединенным к проводу зажимом. Тестер позволяет очень просто определить есть ли в проводке в квартире напряжение. Чтобы проверить наличие обрыва зажимом фиксируется один конец провода, а стержнем необходимо прикоснуться к другому. Если лампочка на приборе загорелась, это значит что по участку проходит электрический ток

Важно отметить, что перед тем как проверять цепь на обрыв нужно ее отключить

Дерево – материал на редкость благодарный. Достаточно прочный, чтобы быть долговечным, достаточно твердый, чтобы удерживать даже очень тонкую форму, достаточно.

Керамбит – весьма специфическое оружие ближнего боя, ставшее внезапно популярным благодаря игре Call of Duty: Black Ops, а также многочисленным.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения  кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

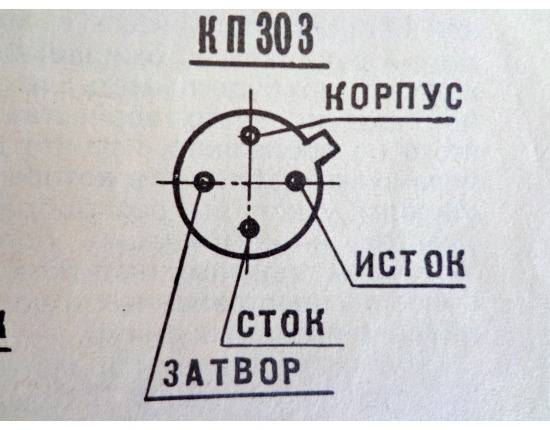

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Неисправности в розетках

Не забываем, что схема подключения розеток может быть разной. Шлейфовый способ, это когда розетки соединены одна за другой. Или лучевой метод, когда каждая розетка соединяется с распределительной коробкой отдельным проводом. Это наиболее правильный способ. Если не работает группа розеток, значит, скорее всего, они соединены первым способом. Выявляем первую и вскрываем её. Проверяем контакты и наличие напряжения. При отсутствии напряжения, открываем распределительную коробку, с которой она соединена. Проверяем скрутки и устраняем неполадки. Проверяем провод на целостность. Очень удобно пользоваться китайским индикатором поля, ведя датчиком вдоль провода. Таким же способом проверяем и отдельно не работающую розетку. В панельных домах проводка может находиться в специальных технологических каналах или штробах

По одной штробе может быть проложено несколько проводов, так что при необходимости, вскрывать её нужно осторожно, во избежание повреждения других цепей.

При полном отсутствии электричества в квартире, нужно искать самую первую распределительную коробку от счётчика и вскрывать её. Были случаи, когда соседи у себя в коридоре сверлили стену под вешалку и обрывали входящий провод другой квартиры. Но здесь нужно смотреть на расположение комнат соседей и узнать, проводили ли они какую-нибудь работу со сверлением. Вам легче будет работать, если в интернете найдёте типичные схемы электрификации квартир и изучите схемы. Не забывайте, что электричество ошибок не прощает, будьте особо внимательны.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Подготовительные работы

Перед тем как выполнить ремонт проводки, необходимо правильно выбрать все необходимые материалы и инструменты. Именно от них и будет зависеть качество выполненной работы. Другим важным фактором успеха ремонта является чёткое соблюдение всех этапов процесса и учитывание советов профессионалов. Они помогут новичкам избежать большинства ошибок и выполнить работу в кратчайшие сроки.

Выбор материалов и инструментов

Для успешного проведения ремонтных работ нужно заранее подготовить несколько обязательных инструментов. Их выбор зависит от того, что именно необходимо починить в квартире. Этот подготовительный этап поможет не отвлекаться во время работы и долго не искать тот или иной инструмент.

Для разных видов ремонта электропроводки может понадобиться:

• молоток;
• перфоратор;
• болгарка;
• строительный уровень;
• зубило;
• пассатижи;
• индикаторная отвёртка.

Кроме перечисленных инструментов, понадобятся и некоторые расходные материалы. Все они недорогие и доступные в любом магазине, занимающемся продажей электротоваров. К их числу относятся:

1. Шпаклёвка для заделывания пробитых в стене отверстий.
2. Изолента для безопасности соединения.
3. Кабельный провод для замены непригодных для дальнейшего использования частей.
4. Клеммы для более прочного и качественного соединения проводов.

https://youtube.com/watch?v=qLD1caaAKro

Советы опытных электриков

Любые ремонтные работы, связанные с электрическим током, несут прямую угрозу жизни и здоровью.

Среди наиболее важных советов опытных электриков можно выделить такие:

Важно учитывать, что проведение некоторых видов ремонтных работ можно осуществлять только с разрешения РЭС (районных электросетей). В противном случае можно получить большой штраф.
Даже в полностью обесточенной цепи может сохраняться небольшой заряд тока

Исходя из этого, следует очень аккуратно работать с оголёнными проводами и прикасаться к ним только после проверки специальным прибором или индикаторной отвёрткой.
Все работы с электропроводкой следует проводить только сухими руками. Даже небольшое количество влаги способно привести к самым серьёзным последствиям.
При работе в помещениях с высокой влажностью нужно быть предельно аккуратным и использовать все предусмотренные элементы защиты.
В случае возникновения возгорания, ни в коем случае нельзя тушить огонь водой. Это только усугубит ситуацию и увеличит риск поражения электрическим током.
Любые используемые средства защиты должны быть в хорошем состоянии и полностью исправными.
Запрещается одновременно прикасаться к включённому электроприбору и заземляющим предметам.
На время проведения ремонтных работ лучше всего отключить электричество в квартире. Это принесёт дополнительные неудобства, зато сохранит жизнь и здоровье. Если нет возможности обесточить участок для проведения каких-либо работ с проводкой, то обязательно нужно использовать защитные элементы, такие как диэлектрические перчатки и резиновые сапоги.
На всякий случай необходимо объяснить всем находящимся в квартире правила поведения при поражении электрическим током и как оказать первую помощь пострадавшему.

Установление причины поломки

Прежде чем приступать к ремонту, необходимо точно установить причину неисправности и найти повреждённый участок. Для этого нужно вспомнить всю последовательность действий, которая привела к поломке.

В большинстве случаев такими ситуациями являются:

1. Короткое замыкание. Существует огромное количество причин его возникновения, но самой распространённой является повреждение изоляции между проводами. Это может возникнуть в результате перегибов или механического воздействия на кабель. Другой причиной короткого замыкания является одновременное включение в одну розетку нескольких мощных приборов или устройств. В результате такого действия происходит сильный нагрев и оплавление изоляции.
2. Плохое соединение проводов. Эта причина неисправности появляется при некачественной установке осветительных приборов или любых других устройств, работающих от электрического тока.
3. Повреждение проводов. Оно возникает из-за механического воздействия на проложенный в стене провод (сверление, забивание гвоздей).

Как формировать группы потребителей

Электропроводка по группам делится на стадии проектирования. Перед началом этой работы необходимо на плане квартиры отметить расположение розеток, светильников и мощных электроприборов с указанием мощности и потребляемого тока.

Кроме необходимых, целесообразно добавить несколько запасных розеток. Рано или поздно они обязательно понадобятся. Количество розеток в комнатах должно быть достаточным для того, чтобы исключить использование тройников и удлинителей. Вместо этого устанавливаются двойные розетки или розеточный блок

Важно! Стандартные бытовые розетки рассчитаны на ток 16А, но общий ток электроприборов, подключемых к двойной розетке или розеточному блоку не должен превышать эту величину. Это связано с сечением подводящих кабелей

При отсутствии в наличии каких-либо электроустановок отмечается место предполагаемого монтажа. Если этого не сделать, то при установке новых электроприборов придётся долбить стены и прокладывать дополнительную проводку.

Электропроводка по группам делится по определённым правилам:

1. Для розеток рассчитывается суммарный ток аппаратов. Если он превышает 25А, то такую группу следует разделить на две и подключить медным кабелем сечением 2,5мм². Опуск к отдельным розеткам выполняется проводом 2,5мм².
2. Освещение прокладывается проводом сечением 1,5мм², для подключения отдельных светильников и выключателей также применяется кабель 1.5 мм². Номинальный ток автомата освещения 10А.
3. Электроприборы мощностью более 3,5кВт подключаются отдельным кабелем и автоматическим выключателем. Сечение провода и номинальный ток автомата определяются мощностью устройства.
4. Электропроводка в санузле и других влажных помещениях должна быть отдельной группой. Она подключается через УЗО с током срабатывания (утечки) 10мА. Если таких помещений несколько и находятся рядом, то они подключаются вместе.
5. Для каждой из групп рассчитываются суммарный ток электроприборов и, исходя из этого, выбираются автоматические выключатели и УЗО. Ток утечки дифавтоматов (УЗО) в обычных помещениях должен быть не более 30мА.

Основные измерительные и индикаторные приборы необходимые для ремонта

Для обнаружения и устранения неисправностей в домашней проводке не требуется много дорогостоящих приборов. Достаточно индикаторной отвертки и тестора или мультиметра.

Индикаторная отвертка

Индикаторная отвертка может быть трех видов:

• С неоновой индикаторной лампой, ток с фазного провода поступает на наконечник, через сопротивление на лампу, потом на контакт ручки, куда касается человек. Тело работает как конденсатор в этой схеме. Токи очень малы для поражения человека, но достаточны чтобы засветить лампочку. Таким индикатором можно определить фазу с напряжением от 60В.
• Индикаторы со светодиодным индикатором имеют автономное питание на батарейках, принцип действия аналогичный неоновой отвертке. В этом случае схема включает в себя биполярный транзистор, который усиливает чувствительность к электрическому полю. Можно определить не только фазу с напряжением до 60 В, но и выявлять места обрыва в кабелях и скрытой проводке.

Фото №3. Индикаторная отвертка со светодиодной лампой

Индикаторные отвертки с жидкокристаллическим дисплеем имеют, светодиодный, акустический индикатор и показывают напряжение в вольтах.

Мультиметры

Эти приборы универсальны ими можно измерять, ток, напряжение, сопротивление и использовать в качестве индикатора для прозвонки целостности проводов, выявлять короткое замыкание в цепи.

Фото №4. Одна из моделей цифрового мультиметра

Удобно пользоваться моделями с цифровой индикацией, современные приборы выпускаются с токо-измерительными клещами, что позволяет измерять токи нагрузки в цепи бесконтактным методом.

Таблица №2 Сравнительные характеристики мультиметров серии ДТ-83
