Схема электропроводки на кухне: правила построения

 Разводка является основным и необходимым этапом монтажа розеток. Приступая к этому этапу работ, для начала нужно рассчитать общую мощность проводки и составить подробную схему.

Выбор провода как же играет немаловажное значение. Как правило, для разводки на кухне подбирают алюминиевый или медный провод

Самостоятельно составляя схему разводки, следует знать некоторые правила.

Ряд правил:

• Простейшая схема не подойдет для габаритной кухни, так как она рассчитана только на одну распределительную коробку;
• Разводка должна предусматривать несколько коробок распределения мощности;
• Отдельные ветки – это неотъемлемая часть правильной разводки: осветительные приборы, подключение розеток и мощные бытовые приборы;
• Каждая ветка должна иметь защитное отключение (УЗО);
• Для простейшей схемы подбирается провод с сечением 4 кв. мм.

Для безопасного использования кухонной бытовой техники применяется заземление. Заземление ни в коем случае не должно соединяться с нулевым проводом.

Каких ошибок стоит избегать

Точность правильно выполненных монтажных работ очень важна. От этого зависит безопасность. Из-за неопытности многие допускают ошибки, особенно когда все делают своими руками. Есть мелкие недочеты, которые максимум могут привести к неудобствам при эксплуатации, а вот грубые – чреваты серьезными последствиями. Чтобы этого избежать, рассмотрим наиболее распространенные ошибки:

Нельзя выполнять монтаж проводки до появления четкого плана, с детальной прорисовкой всех кухонных элементов.
Для многих бытовых приборов производители делают запрет на их подключение к сети через переноску. Поэтому при выборе места установки электроточки необходимо сделать точные расчеты, вычислить длину кабеля, ширину предмета, учесть сторону расположения выхода шнура.
Рекомендуется использовать УЗО или дифференциальный автомат для любой линии

Однако бывают случаи, что таковые не ставятся даже для предметов, непосредственно связанных с водой, например, бойлер, стиральная, посудомоечная машины.
Особое внимание необходимо уделять при выборе места установки розетки, оно должно соответствовать всем нормативам. Частой ошибкой является их установка под мойкой, вблизи газовых труб, над варочными поверхностями.
На высоте до 25 см от уровня пола обычно в стене делают проводку воды, если раковина или посудомойка удалены от общей канализации

Не зная точного расположения, лучше устанавливать электрические разъемы по евростандарту на высоте 30 см.

Правила разводки

Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

Проводка на кухне

На этом этапе требуется соблюдать определенные правила:

установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более;
важно контролировать выполнение разметки и последующее штробление стен;
прокладка электрического провода осуществляется в специальной пластиковой трубе;
фиксация выполняется при помощи специальных пластиковых дюбель-скоб;
желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки;
подключение проводки производится к установленным стационарным электрическим разъёмам.

На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.

Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.

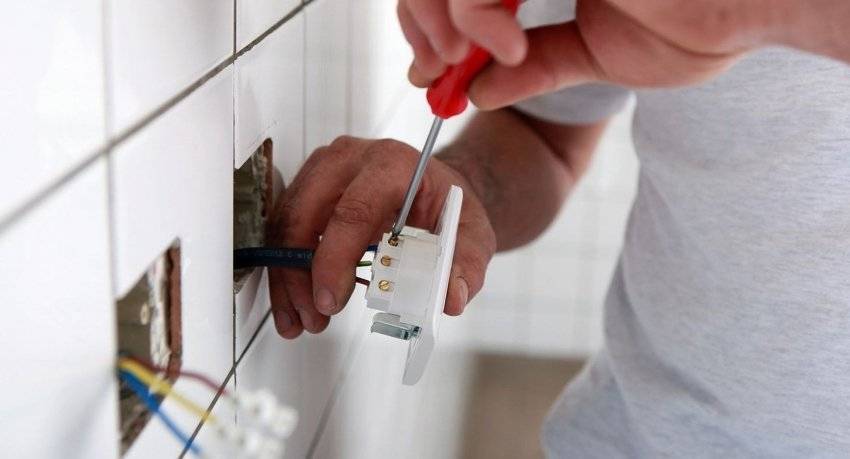

Как монтировать розетки

Монтаж зависит от модели. Наиболее простой является установка наружных вариантов. Принцип работы заключается во внешней прокладке кабеля от щитка к отмеченному на плане месту установки электроточки, которая просто крепится к поверхности стены при помощи саморезов. Такой выбор портит интерьер помещения.

Для внутренних розеток принцип установки принципиально другой. В этом случае процесс происходит следующим образом:

• На поверхности стен, кухонном фартуке согласно чертежу делается разметка, отмечаются точки расположения всех узлов, наносятся линии для проводки медного кабеля.
• Используя штраборез, в стене долбится борозда по намеченным линиям, куда впоследствии укладывается проводка, замазывается штукатуркой.
• В местах расположения электроточек при помощи перфоратора с круглой насадкой делаются отверстия, в них устанавливается подрозетник, который необходимо хорошо зафиксировать, после чего в него заводится проводка.
• Далее розетку фиксируют к жилам при помощи фазовых контактов, устанавливают в подрозетник, проверяют работоспособность.

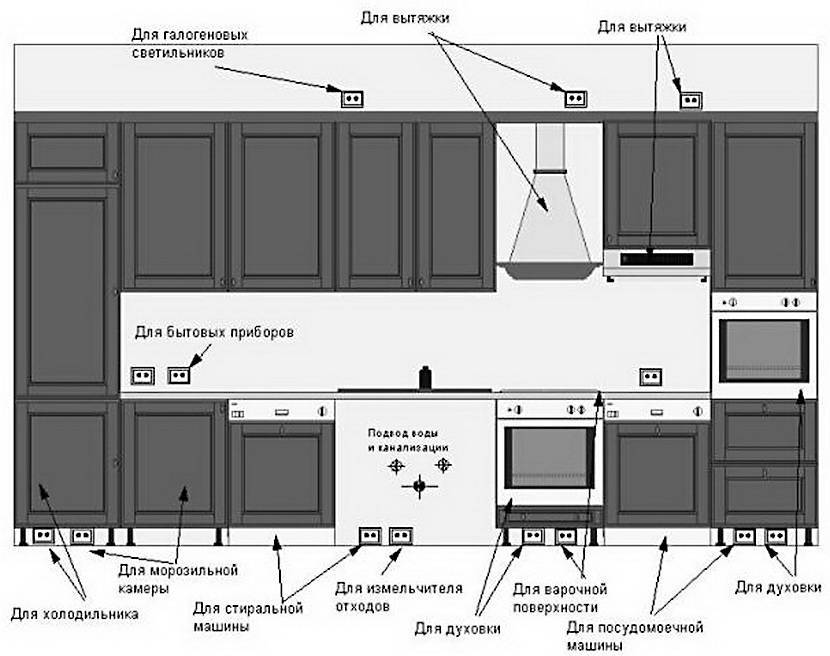

Схема размещения розеток на кухне

При установке новой кухонной мебели можно применять для работы готовую профессиональную схему. При отсутствии чертежа необходимо продумать план в соответствии с параметрами пространства.

При оформлении схемы расположения розеток на кухне учитываются размеры и конфигурация гарнитура. Составляется подробный чертеж мебели с параметрами, в том числе и мелких элементов (ящиков, полок), для точного плана источников электроснабжения под бытовую технику. Разметка начинается с крупных и встроенных приборов, которые не планируется перемещать. Следующим этапом отмечаются розетки от средних и компактных устройств; на чертеже указываются высота, габариты мест подключения.

План размещения электроприборов для безопасной эксплуатации регламентируется нормативной документацией. Стандарты расположения розеток описаны в ГОСТах 7396.1-89, 7397.0-89, 8594-80, данных из СНиП 3.05.06-85.

Основные требования регламентируют высоту установки розеток не более 2 м в высоту от напольного покрытия. Электроприборы размещаются на расстоянии не больше 1 м от разъема.

Согласно правилам техники безопасности, расположение розеток на кухне должно быть на достаточном расстоянии от пара и водных брызг, смен температурных режимов.

Проект и схема зависят от типа розеток, которые выпускают:

• накладными;
• угловыми;
• выдвижными;
• встраиваемыми (скрытыми).

Элементы накладного типа стандартные, оптимальны для подключения проводок открытого типа. Конструкции просты в установке, однако для кухонных помещений не являются самыми гармоничными.

Изделия выдвижного типа являются усовершенствованными, применяются в качестве альтернативного варианта удлинителей. Подходят для единовременного подсоединения нескольких приборов бытовой техники. Конструкции часто скрыты внутри шкафов, столешниц и защищены от попадания воды, пыли, грязи.

Приборы встраиваемого типа популярны в современных интерьерах, эстетичны, позволяют эффективно использовать пространство. Блоки устанавливают в столешницы, шкафы, стеновые панели. Конструкции скрыты, при необходимости выдвигаются.

Помимо стандартных систем в просторных кухонных блоках, существует потребность в дополнительных розетках под выходы для видео- и аудиоприборов, гаджетов.

Планировка розеток на кухне: особенности размещения

Общий дизайн кухни, а так же ее проект всецело зависит от размещения розеток и выключателей. Так как именно от их мест дислокации будет зависеть месторасположения техники и самой кухонной мебели. Планировка и расположение розеток зависит непосредственно от желаний и идей владельца, а так же от количества предполагаемой техники, которая будет использоваться на кухне.

Приготовление пищи приводит к повышению уровня влажности, а кухонная техника, имеющая разную мощность, оказывает большую нагрузку на электросеть. Поэтому безопасные подключения приборов зависят от надежности и качества самой розетки, а так же от ее правильного расположения.

Места, где не следует устанавливать розетки:

1. Нельзя устанавливать розетку над мойкой или плитой. Если это случилось по каким-либо причинам, то тогда место расположения нужно обязательно перенести.
2. Если все же предполагаются некоторые точки электрики под мойкой, то их правильно будет разместить выше сифона. При этом степень защиты розетки от влаги не должна быть ниже IP 44.
3. Проживание маленьких детей предусматривает расположить электроточки выше их роста. А приобретать розетки лучше всего специальные, которые оснащены защитными шторками.

Качественно установленная розетка, никоим образом, не должна болтаться или искрится, а так же вызывать запах горелой пластмассы при ее использовании. Отдельной должна быть линия и точка подключения, если электроприбор имеет высокую мощность.

Популярные типы розеток для кухни

Правильное планирование, размещение электрических точек, соблюдение должным образом всех требований при монтаже позволит создать функциональное помещение. Внешний вид кухонного пространства может подчеркнуть грамотный выбор соответствующего типа розеток. Производители предлагают много вариантов, среди которых можно выделить модели следующих видов:

• Накладные. Монтаж и демонтаж производится с минимальными затратами времени и средств. Лучший вариант при установке новых мощных электроприборов, когда не хватает имеющихся мощностей, а полный ремонт делать нецелесообразно. Не пользуются популярностью, портят общий вид кухонного гарнитура, иногда создают помехи в процессе работы.
• Угловые. Очень удобный вариант. Предназначены для установки на стыке двух поверхностей, стены и кухонного шкафчика, столешницы. Изделия имеют элегантный, оригинальный дизайн. Изготавливаются в основном из пластика, выпускаются как одинарные, так и модульные модели.
• Выдвижные. Характеризуются эстетическими качествами. Производятся блоками, имеют дополнительные выходы для зарядки, подключения разных аксессуаров. В зависимости от расположения конструкции делятся на горизонтальные, вертикальные. Удобны в использовании. Встраивать можно в столешницы, стены, даже пол. При необходимости подключить механизм, достаточно нажать на крышку корпуса, после чего плавно выдвигается блок. Из недостатков можно выделить неудобство подключения боковых вилок к перпендикулярным относительно пола установкам.
• Скрытые (встраиваемые). Позволяют обезопасить рабочее место. Располагаются в шкафчиках, ящиках, столешнице. Экономят пространство. Используются как дополнительные точки. Делятся на одинарные и двойные (на практике применяются редко) модели.

Определяемся с количеством

Рассчитать общее число необходимых для кухонной комнаты розеток не составит труда. Это под силу сделать каждому самостоятельно. Достаточно воспользоваться простой арифметикой, посчитать количество используемых электроприборов, чтобы определить, сколько потребуется электроточек:

• Электрическая плита;
• Холодильник;
• Водонагреватель;
• Посудомоечная машина;
• Вытяжка;
• Стиральная машина;
• Электрочайник;
• Микроволновка;
• Дополнительные устройства (блендер, кофеварка, соковыжималка);
• Другие компоненты (телевизор, вспомогательное освещение).

Выполнив подсчет всех предметов, добавляем запас, необходимо полученную сумму увеличить на четверть. При этом стоимость работ возрастет, но в дальнейшем, при появлении новых устройств, не потребуется прокладки дополнительной проводки, что не всегда возможно.

Особенности монтажа встраиваемых в столешницу розеток

Процедура установки несложная, ее можно выполнить своими руками. Существуют горизонтальные и вертикальные модели. Первые наиболее популярны, но менее практичны, у вторых не предусмотрено подключение боковых вилок. Однако, невзирая на разную конструкцию, монтаж для обоих врезных вариантов схожий, заключается в следующем:

• Перед началом работ обесточивается необходимый участок, для защиты можно дополнительно одеть специальные резиновые перчатки.
• Для конструкций вертикального типа подбирается соответствующего диаметра насадка на перфоратор, которой сверлится отверстие в столешнице. Горизонтальные виды требуют прямоугольных отверстий, которые можно сделать при помощи дрели и электролобзика.
• Установив розетку в подготовленное место, ее необходимо зафиксировать при помощи клипс, саморезов, других крепежных элементов.
• Соединение с электросетью можно сделать, используя обычную штепсельную вилку, проложив отдельный кабель.
• На завершающем этапе остается только проверить работоспособность изделия.

Расположение розеток по высоте

Если приходится проектировать схему расположения электророзеток самостоятельно, то нужно учесть следующие размеры, влияющие на расположение розеток по высоте:

• высота ножек гарнитура;
• высота от пола до верха столешницы;
• расстояние между столешницей и навесными шкафами («фартук»);
• высота навесных шкафов;
• высота напольных шкафов.

Все, далее указанные цифры, предполагают стандартные размеры:

• высота низа кухни (от пола до верха столешницы)—86 см;
• «фартук»—60 см;
• высота навесных шкафов —92 см.

Если выбрана нестандартная высота кухни, то при проектировании схемы расположения электророзеток, указанные ниже размеры следует корректировать на величину отклонения от стандарта.

Рекомендации по размещению розеток в кухне

В интернете можно посмотреть фото расположения розеток на кухне. Они помогут найти оптимальные варианты. Стоит учесть и рекомендации специалистов, которые имеют практический опыт монтажа этих устройств.

Одним из главных предметов современной кухни является холодильник. Современные агрегаты обладают солидными габаритами, некоторые модели не требуют регулярных отключений, размораживаний. Для этой техники необходимо монтировать отдельную розетку. При выборе места для нее следует ориентироваться на особенности кухни, модели холодильника. К примеру, для встраиваемых агрегатов ИКЕА рекомендуется монтаж розетки в нижней части стены, примерно в 5 см от плинтуса. Если эксплуатация холодильника предусматривает регулярные отключения для размораживания, розетку лучше монтировать на уровне рабочей зоны.

Для холодильника необходимо монтировать отдельную розетку

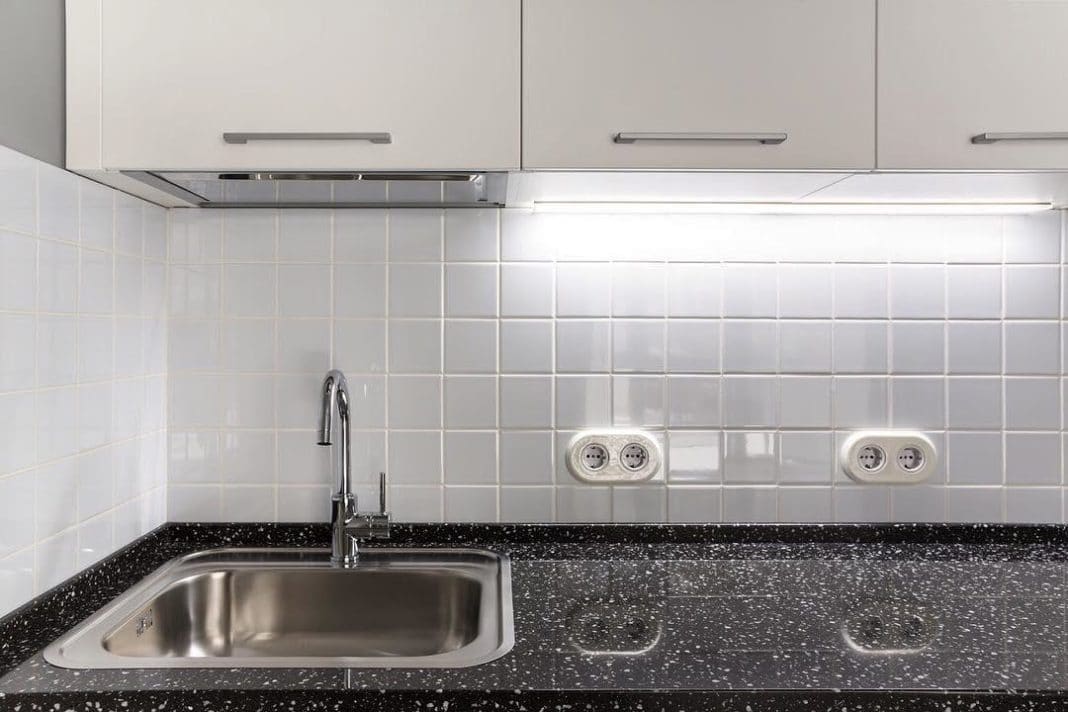

Особое внимание уделяется расположению розеток на кухне в рабочей зоне, где часто подключаются разные электроприборы. В стандартных гарнитурах столешницы находятся на высоте 95 сантиметров от пола, между ней и навесными шкафами остается простенок, высота которого составляет 55-60 сантиметров

Эта зона и используется для монтажа розеток, которые располагаются на высоте 5-10 сантиметров. Они должны находиться в отдалении от мойки, плиты или варочной поверхности.

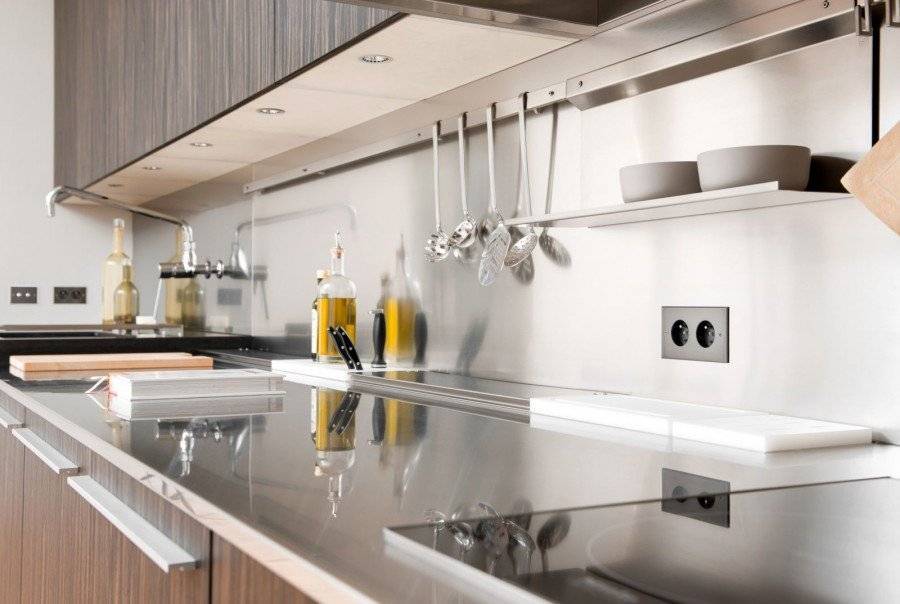

Расположение розеток на кухне в рабочей зоне

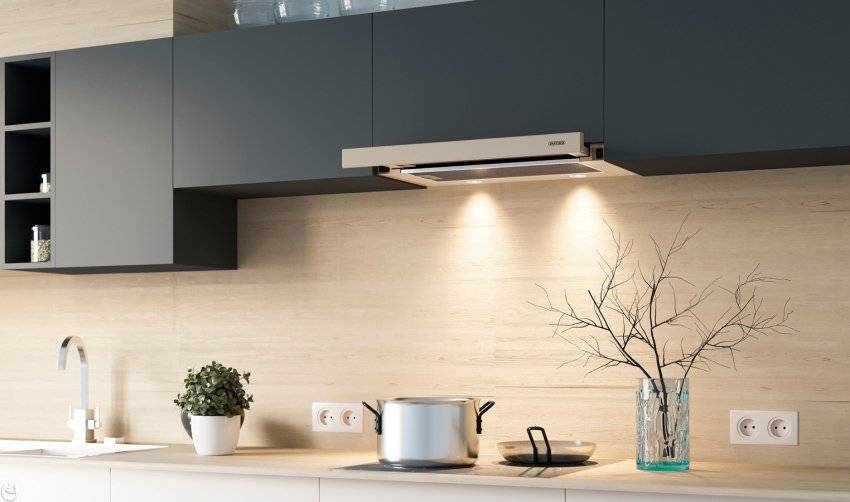

Розетку для вытяжки нужно размещать в верхней части стены, на расстоянии 50-70 сантиметров от потолка. Варочные поверхности часто подсоединяются напрямую при помощи кабеля, ведущего к щитку. У духовых шкафов есть собственные вилки, розетка для них монтируется в месте, удобном для доступа. Если техника встраивается в шкаф, источник тока устанавливается на стенке мебели.

Розетка для вытяжки в верхней части стены

При монтаже розетки для посудомоечной машины соблюдаются следующие правила:

• источник тока не размещается над раковиной, мойкой;
• расстояние до сантехнического оборудования должно составлять не менее 10-15 см;
• розетку нельзя монтировать за посудомоечной, стиральной машиной.

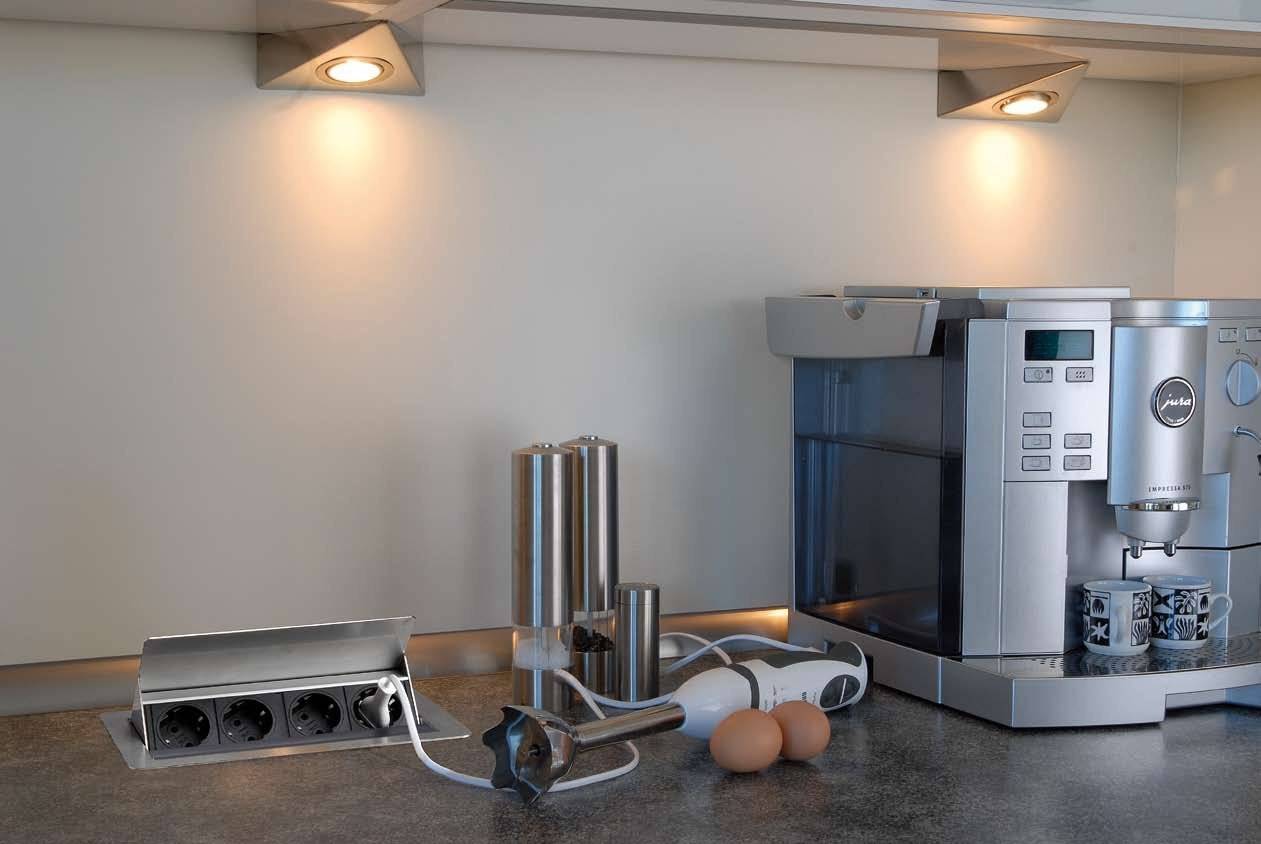

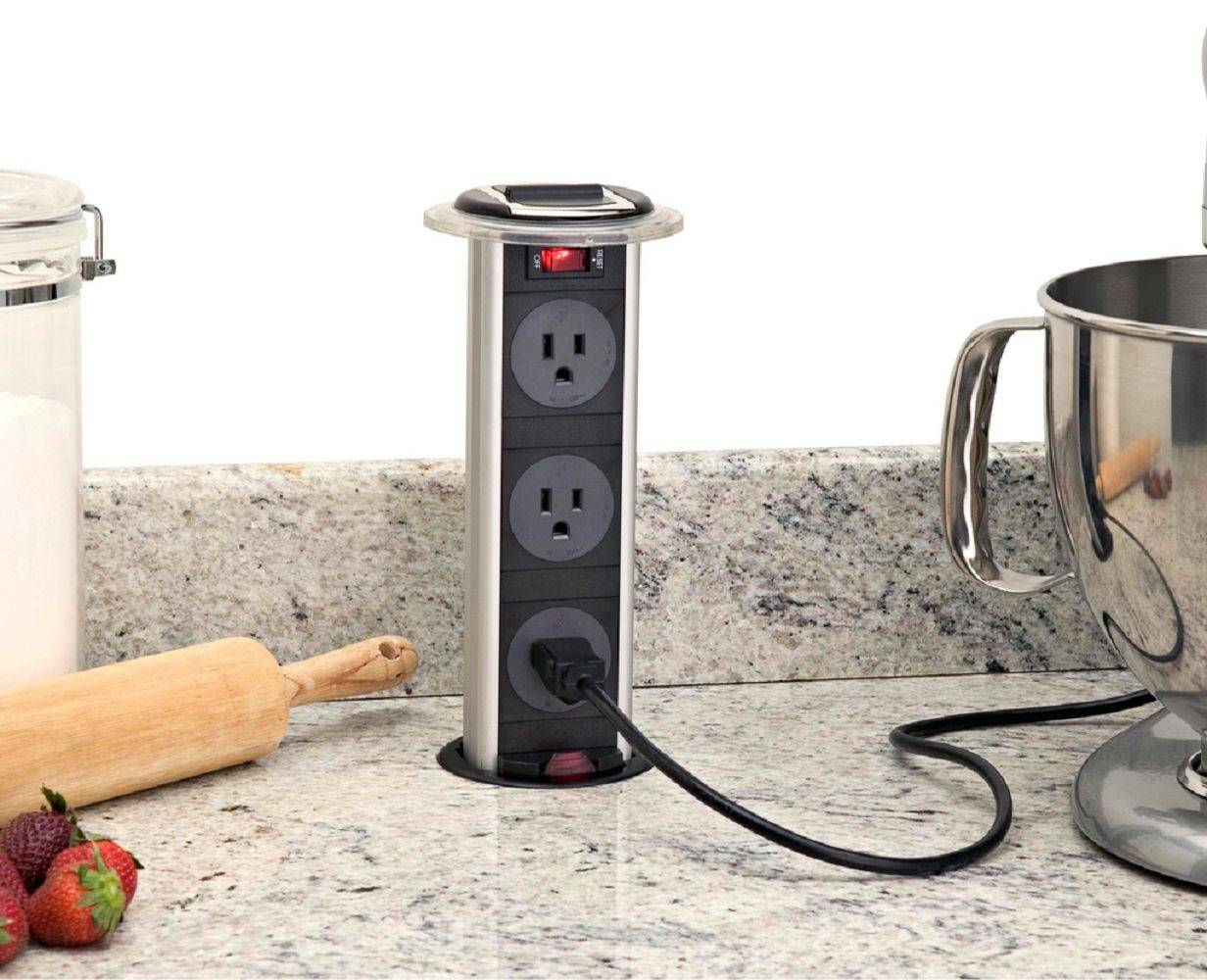

Выдвижные и поворотные розетки

Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

• Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
• Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
• Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
• Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
• В случае поломки может быть проблематичным поиск и монтаж нового устройства.

Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.

Нормативы для установки розеток на кухне

Электророзетки применяются в каждой комнате дома, квартиры. Они питают разные электроприборы. В кухонном помещении используется аппаратура, постоянно нуждающаяся в электричестве: холодильник, электропечь, варочная поверхность, посудомоечная машина, духовка. Из-за повышенной опасности в этом жилом пространстве к расположению розеток подходят очень ответственно, опираясь на следующие нормативные документы:

• ГОСТ 7397.0-89 (Общие ТУ для выключателей);
• ГОСТ 7396.1-89 (Основные размеры штепсельных соединителей);
• ГОСТ 8594-80 (Общие ТУ для коробок выключателей, источников при скрытой проводке);
• СНиП 3.05.06-85 (Устройства электротехнические).

Из перечисленного списка рассмотрим основные пункты, на которые требуется в первую очередь обращать внимание при составлении плана:

1. Свободный доступ. Источник электричества устанавливается таким образом, чтобы расстояние до электроприбора не превышало одного метра.
2. Безопасность использования. Для каждого мощного прибора необходимо провести отдельную линию. Высота установки должна превышать два сантиметра от плинтуса. Требуется исключить возможность попадания жидкости. Электроточки устанавливаются вне зоны доступа детей.
3. Правильное планирование. Следует предусмотреть наличие дополнительных источников, к которым в дальнейшем можно подключить необходимые приборы. При проектировании следует избегать возможности прокладки проводки вблизи газопровода, вентиляции, водопровода.

Розетки и выключатели на кухне: оптимальные варианты

На сегодняшний день, современный рынок, способен предоставить потребителю огромный выбор всевозможных розеток, выключателей, которые отличаются дизайном, расцветкой, предназначением и материалом. Многие производители предлагают отдельные варианты, предназначенные именно для кухонных интерьеров.

Внешний вид помещения, а так же его функциональность всецело зависят от удачного монтажа, правильного размещения, и при этом внешнего вида такого элемента, как розетка.

Различные решения для кухонного интерьера:

• Встраиваемые варианты розеток, которые монтируются внутри самой стены;
• Накладные модели;
• Скрытые розетки, их обычно прячут в ящиках, столешницах, шкафах, тумбах;
• Угловые модные модели, некоторые из них оснащены специальным выталкивателем вилки.

Встраиваемую модель обычно применяют для мощной техники, так как она имеет заземление. К такой интересной модели необходимо предоставлять свободный доступ. Накладные розетки для кухни, как правило, выбирают очень редко, так как их безопасность вызывает у многих потребителей сомнения. Скрытый вариант используется в основном только, как дополнительная точка. Модным и стильным решением в мире розеток является угловая модель. Их расположение обычно приходиться на угол между столешницей и стеной или же двумя стенами. Такое решение очень гармонично и эффектно будет смотреться на любой кухне.

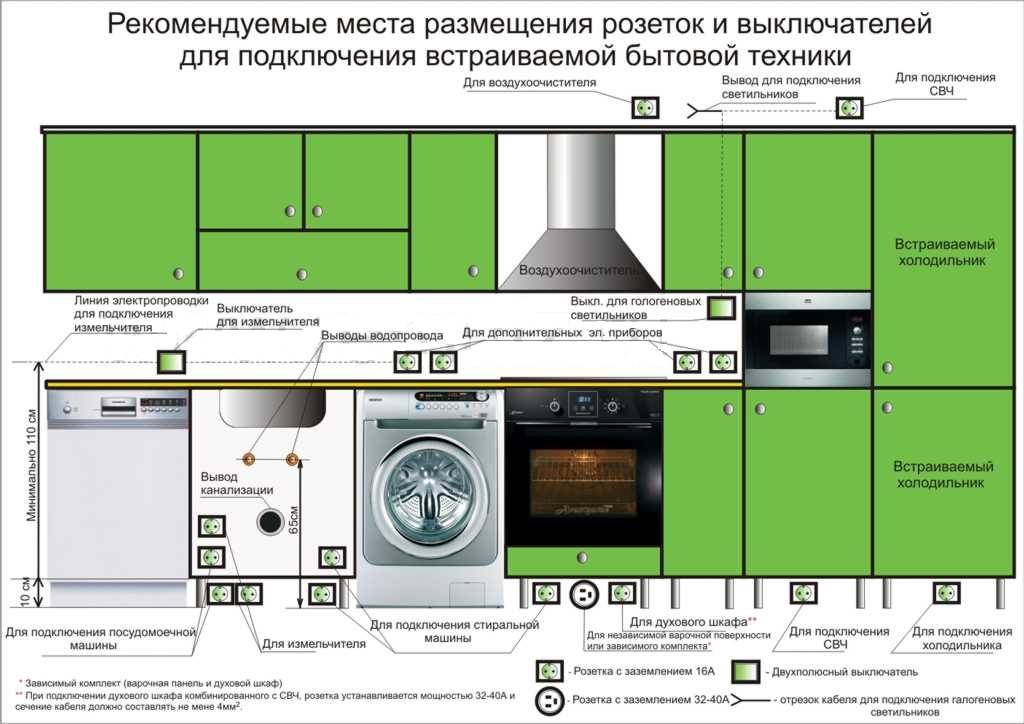

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

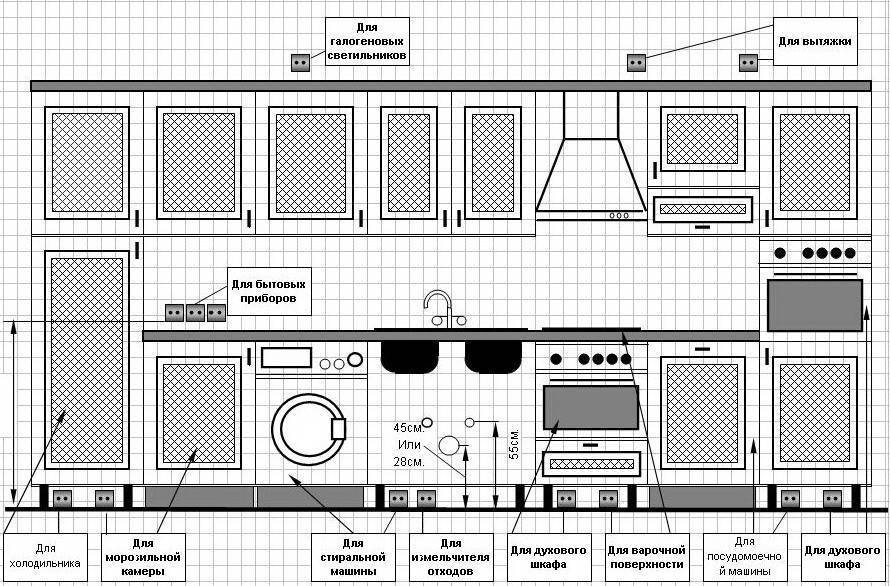

Схема размещения розеток

Правильное расположение электрических точек зависит от верно составленной схемы. Планирование необходимо выполнять на основании готового дизайна кухни, что поможет избежать проблем в будущем, например, розетки могут быть закрыты холодильником, духовым шкафом. Чтобы этого не допустить, произвести точный монтаж, берется план кухонной мебели, на котором делаются обозначения. Их можно выполнить от руки, придерживаясь общих правил:

• Располагать электроточки следует в доступных местах, чтобы в случае замены, ремонта, очистки техники, ее было несложно отключить от питания.
• Начинать разметку необходимо с крупных и встроенных бытовых приборов, которые устанавливаются надолго, их перемещение не планируется в ближайшее время. Запрещено устанавливать розетки на кухне непосредственно за техникой, лучше их расположить рядом на стене, скрыть за стенками соседних шкафов.
• Для одновременного подключения электроплиты и духовки не допускается использование двойных разъемов.
• Установленные над столешницей, скрытые, угловые конструкции используются для подключения мелких электроприборов: чайника, блендера, тостера, мясорубки.

Планировка размещения розеток

При заказе дизайн-проекта интерьера такого помещения, в документации обязательно отображается не только общее количество, но и места расположения стационарно устанавливаемых разъёмов электрических сетей.

При самостоятельной планировке размещения электрических розеток необходимо обязательно ориентироваться на основные функциональные особенности устанавливаемого оборудования, а также учитывать общую стилистику оформления кухни и расположение мест, отведённых для размещения мебели или предметов интерьера.

Важно учитывать планировку помещения и его общие размеры, а также места расположения предметов кухонных гарнитуров или крупногабаритной мебели.

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и наличия готового плана помещения, на котором указано где будут находиться хотя бы основные приборы и мебель. Это подскажет, как сделать правильную расстановку блоков розеток, а предполагаемая мощность приборов подскажет к каким из них надо тянуть отдельный провод, а какие можно посадить на одну линию.

Размещение розеток практически ничем не ограничено – нельзя размещать их ближе чем в полуметре от газовой трубы и 60 сантиметров от раковины. Из соображений безопасности не стоит размещать розетки ниже чем 15 см от поверхности пола.

В общем, на кухне в этом вопросе предоставляется практически неограниченная свобода действий, если правильно рассчитать проводку.
