Расшифровка маркировки

По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:

• П — провод.
• В — виниловая оболочка.
• С — соединительный.

То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.

Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

Так выглядит провод ПВС

У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.

Деление проводов по классам гибкости

Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.

Характеристики провода ПВС

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д.  Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного  подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Расшифровка маркировки

Наименование проводника расшифровывается стандартным образом как и для любых проводов.

• Так как буква А в названии отсутствует, материал жил – медь.
• Ш – шнур. Это тип проводников с повышенной гибкостью по сравнению с обычными проводами.
• В – ПВХ изоляция жил.
• В – ПВХ изоляция оболочки шнура.
• П – плоский.

После основных символов также могут идти описания «Н», «Нг» и другие. Они указывают на дополнительные параметры шнура. К наиболее распространенным буквенным дополнениям относятся:

• Л – луженая медь. Позволяет упростить процесс пайки. Уменьшает риск образования коррозии и других негативных явлений. Крепление – только с использованием специальных клемм, несъемная арматура для применения запрещена.
• Т – высокая термостойкость шнура. Можно применять в условиях высокой температуры и влажности. Нельзя устанавливать под прямыми солнечными лучами из-за негативного разрушительного воздействия на поливинилхлоридную изоляцию.
• Нг – негорючий. Имеет низкое выделение дыма и газа при горении. Также может обозначаться латинскими буквами LS.

Область применения

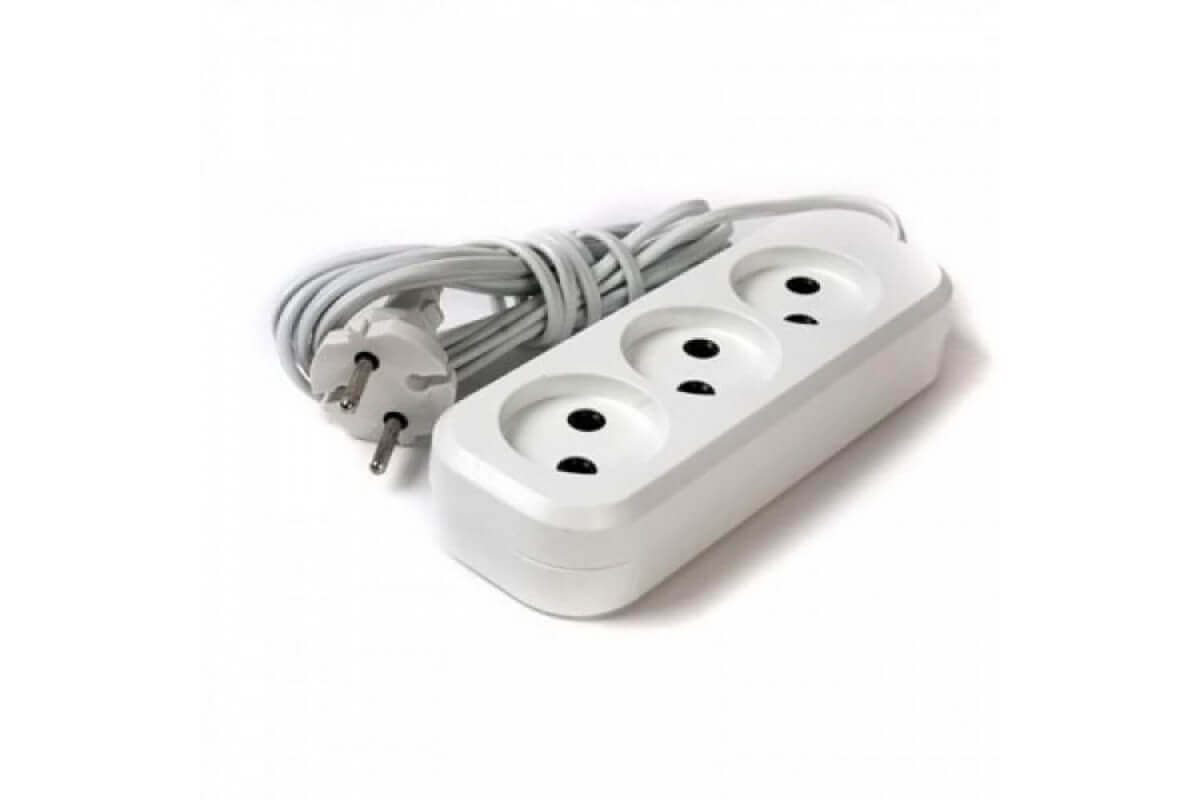

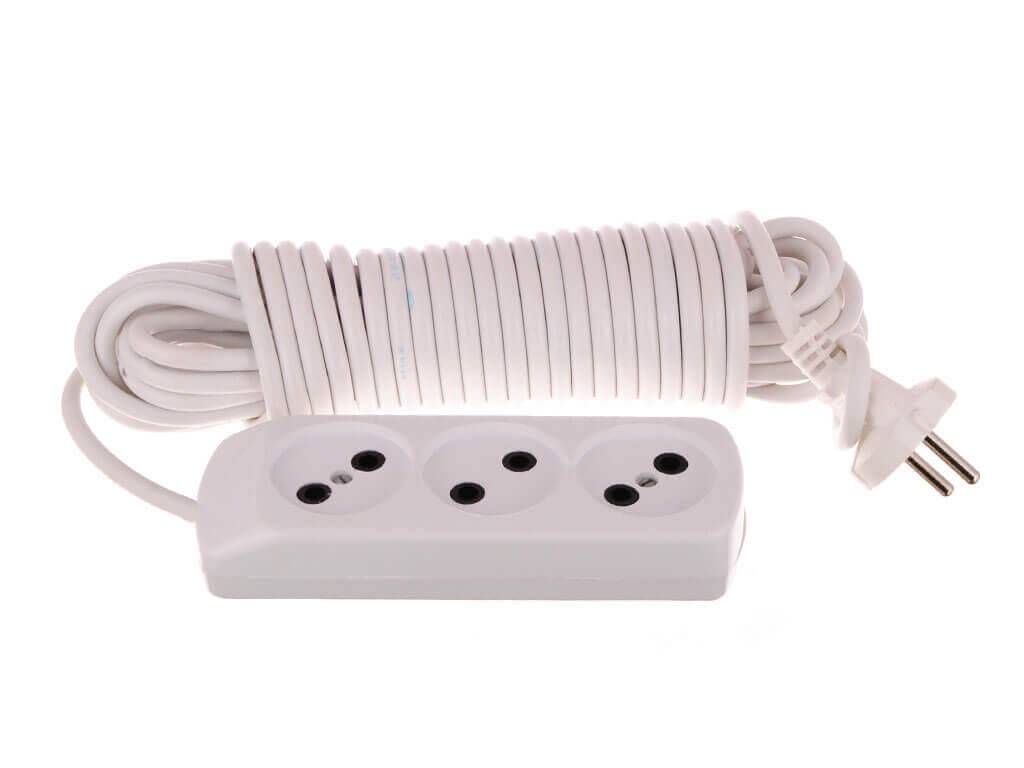

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и проводка

Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа ВВГнг специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.

У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре

В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой

При подключении точечных светильников в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.

Прокладка на улице допускается только в ПВХ-гофре, а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.

Лучшие производители

Мы советуем Вам при выборе самостоятельно определять сечение провода, т.к. иногда оно может отличаться от того шифра, который указан на изоляции (к примеру, вместо 2х 2.5 будет 2х2,35). В результате Вы можете стать не только обманутым, но и пострадавшим, если линия выйдет из строя при токовых перегрузках.

Если же верить отзывам в интернете, то наиболее качественным изготовителем является Кольчугинский завод.

Вот и все, что хотелось рассказать Вам о технических характеристиках провода ПВС. Надеемся, что информация была для Вас полезной и интересной!

Похожие материалы:

• Как найти провод в стене – современные и дедовские методы поиска
• Как правильно заменить проводку в частном доме?
• Как определить короткое замыкание в сети?

Какую марку, ПВС или ВВГ, лучше для дома?

Схема электроснабжения дома, в частности деревянного, имеет ряд специфических особенностей, например, относительно большую протяжённость проводки, необходимость уличной прокладки кабеля и его ввода в дом и др.

Для ввода в дом используют кабель ВВГ сечением от 16мм2 в металлической трубе.

При внутренней скрытой проводке в деревянном доме необходимо прокладывать кабель в металлических трубах. Наилучший вариант — кабель ВВГ, ПВС не запрещен, но напомним, что его основное назначения для нестационарной прокладки.

При внутренней открытой проводке на изоляторах или в кабель-канале нужен негорючий кабель с маркировкой -нг, например, ВВГнг.

Это интересно: Составление схемы электропроводки в квартире и частном доме: читаем суть

Отличия ПВС и ВВГ. Таблица 1

Использование таких кабельных марок как ПВС или ШВВП, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве кабеля для удлинителя, а также при прокладке в специальных коробах или межприборном монтаже.

Марка ВВГ выполняет требования промышленных стандартов и отличается расширенным температурным рабочим диапазоном, -50/+50 °С, и внушительным периодом бесперебойной эксплуатации, до 30 лет, что позволяет создавать долговечные стационарные соединения. Кабель ВВГ допускается к прокладке в блоках и на особых эстакадах, на мостах и в шахтах, внутри сухих и сырых помещений, в т.ч. под бетоном и штукатуркой, в пожаро- и взрывоопасных зонах, на суше и в водоёмах, на высоте до 4.2 км над уровнем моря и в местах с повышенной вибрацией.

Провода типа ПВС

В большинстве различных справочников он фигурирует только в качестве соединительного изделия. Жилы относятся к малым и средним сечениям. Срединный проводник плотно изолирован при помощи поливинилхлорида, а также имеется общая особо прочная оболочка из ПВХ. Минимальный срок эксплуатации, устанавливаемый производителями, составляет 10 лет, хотя на практике он будет служить намного дольше

Это изделие характеризуется высокой устойчивостью к перепадам температур, что очень важно для сурового российского климата. Базовое преимущество провода ПВС состоит в его пожарной безопасности

Он не горит, а только немного оплавляется. Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Это интересно: Подключение ТВ розетки — видео, схема, фото

Технические, механические и электрические характеристики

К основным характеристикам провода ШВВП можно отнести следующие:

• Площадь сечения. Изготавливаются шнуры на 0,5 кв.мм. и 0,75 кв.мм. По этой причине использовать такой проводник можно только на небольшой нагрузке. В продаже можно найти изделия с сечением 1-6 кв.мм. Эти значения не подходят под государственные стандарты, поэтому приведенные характеристики провода к ним не применимы.
• Количество жил. Из может быть 2 или 3. В жилах должно содержаться не менее 7 медных проволок.
• Рабочее напряжение 220/380 В.

• Толщина изоляции. Минимум 0,5 мм, для внешнего изоляционного слоя минимальное значение составляет 0,6 мм. Цвет оболочки обычно черный или белый.

• Радиус изгиба – 5 внешних диаметров.
• Стойкость к многочисленным изгибам. Выдерживает несколько десятков тысяч сгибаний.
• Срок эксплуатации 2 года. Если не подвергать частым изгибам, время работы может составить 10 лет.
• Рабочие температуры от -25°С до +40°С.
• Частота 50 Гц.
• Может выдерживать пиковое напряжение 2000Вт до 15 минут.
• Удельное сопротивление 1 метра кабеля достигает 270 Ом.
• Пропускная мощность трехжильного провода 0,75 кв.мм. составляет 1300 Вт.
• Токовая нагрузка для изделия с сечением 0,75 кв.мм. – 6А, для 0,5 кв.мм. – 3А.
• Сопротивление составляет не менее 0,012 Мом для проводника с сечением 0,5 кв.мм. и температурой жил до +70°С. Длина шнура при измерениях равнялась 1000 м.

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

2

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

Сравнение характеристик

Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.

Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.

Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ – всё это приводит к увеличению конечной стоимости продукта.

Внимание: стоимость ПВС больше чем у ШВВП примерно на 30%. Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода

Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.

ПВС – это кабель или провод

Конструкция трехжильного провода ПВС

ПВС – один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

• Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
• Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
• Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
• Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

• Т – устойчивость к плесени и грибкам;
• Б – бронированный кабель;
• У – увеличивает температурный минимум;
• ПС – самозатухающая оболочка;
• Г – без изоляции;
• СП – силовой;
• Т – телефонный кабель.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

• ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
• ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
• ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.

• ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.

• ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5  больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
• ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
• ПВСП — плоский.
• ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
• ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Квартира, дом

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.

Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.

Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.

ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

Какое отличие ШВВП от ПВС?

ШВВП – это гибкий шнур, в котором многопроволочные медные жили находятся параллельно и изолированы один от другого поливинилхлоридом. Используется для электромонтажа и присоединения электроприборов к источнику питания. Сфера применения как производство, так и быт . У данного кабеля есть разновидности, которые отличаются между собой сечением жил. Этот провод не используют для работы, где есть высокие нагрузки, поскольку его мощности для этого не хватает. Есть еще очень похожий кабель ВВП. Но основное отличие провода ШВВП от ВВП это количество жил и гибкость, если ШВВП многожильный и достаточно гибкий, то ВВП может быть одножильный и менее гибкий.

ПВС- это силовой гибкий провод, состоящий из многопроволочных изолированных поливинихлоридом медных жил, скрученных между собою. Он влагозащищеный, и имеет более прочную механическую изоляцию.Этим кабелем соединяют электроприборы и электрооборудование для подключения к электрическим сетям. Также используют в производстве и быту. Более частое его применение для организации работы бытовых приборов и освещения. С данного кабеля получаются отличные удлинители.

Для наглядности посмотрите отличие ШВВП и ПВСна рисунке

Кабель ПВС

Кабель ШВВП

Это интересно: Звукоизоляция розеток в квартире — как и чем сделать

Поставки шнура ШВВП

На проводе должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска

Чтобы устройство работало без перебоев, нужно уметь правильно выбирать кабельную продукцию

Обязательно нужно обратить внимание на правильность маркировки. Она наносится согласно ГОСТ7399-97 и должна обозначаться на шнуре

На проводе должен быть нанесет товарный знак производителя, типоразмер и дата выпуска. Маркировка согласно требованиям ГОСТ наносится через каждые 500-550 мм. Это правило может не соблюдаться только в случае согласования с покупателем при производстве изделий для армирования.

Если проводник продается в бухтах, на них должен быть соответствующий ярлык. На нем прописывается информация об изделии – обозначение, длина, масса, название завода-производителя, год выпуска. Также, если покупатель потребует, может наноситься штамп технического контроля.

Основными производителями являются Севкабель и Электрокабель. Они выпускают качественную и надежную продукцию, которая соответствует всем заявленным характеристикам.

Разновидности провода ШВВП и его устройство

Трехжильный провод ШВВП

Найти в продаже проводник ШВВП можно в двух исполнениях – с медными жилами и биметаллическими. Последний состоит из алюминия, который покрыт медным слоем. Используется крайне редко из-за своих пониженных свойств. Стоит дешевле шнура, состоящего полностью из меди.

Вне зависимости от типа проводника ШВВП состоит из следующих деталей:

• Оболочка. Выполняется из поливинилхлорида.
• Изоляционный слой. Выполняется из ПВХ.
• Жила медная многопроволочная.

Изготавливается с двумя или тремя жилами. Класс гибкости пятый.

Каждая жила окрашена в свой цвет для удобства монтажа. Если оболочка синяя, можно судить о том, что эта жила – нулевой провод. Желто-зеленый окрас используется для земли. Коричневый или красный цвет имеет фазовый провод.

Конструкция проводов ШВВП

Подводим итог

Резюмировать сказанное можно следующим образом. Каждый из рассмотренных материалов имеет особенности применения. Делая выбор проводников для конкретных целей, следует тщательно разобраться, в чем отличие ВВГ от ПВС. В заключение хотелось бы перечислить еще пару аспектов, которые могут оказать влияние на выбор.

Первый аспект – цена. Не исключена возможность, когда более низкая цена определит выбор в пользу того или иного материала. В этом случае необходимо точно взвесить все минусы, которые приобретаются с выигрышем в цене.

Второй аспект – конструктивные особенности. Кабель может быть плоским, что в некоторых случаях создает дополнительные удобства при монтаже. Провод, в свою очередь, будучи более мягким, удобнее укладывается в кабельные каналы.

Напоследок рекомендуем просмотреть видео, на котором представлено мнение экспертов:

Надеемся, предоставленная информация помогла вам понять, что лучше выбрать для электропроводки: ПВС или ВВГ и в чем отличие между двумя рассматриваемыми марками проводниковой продукции!
