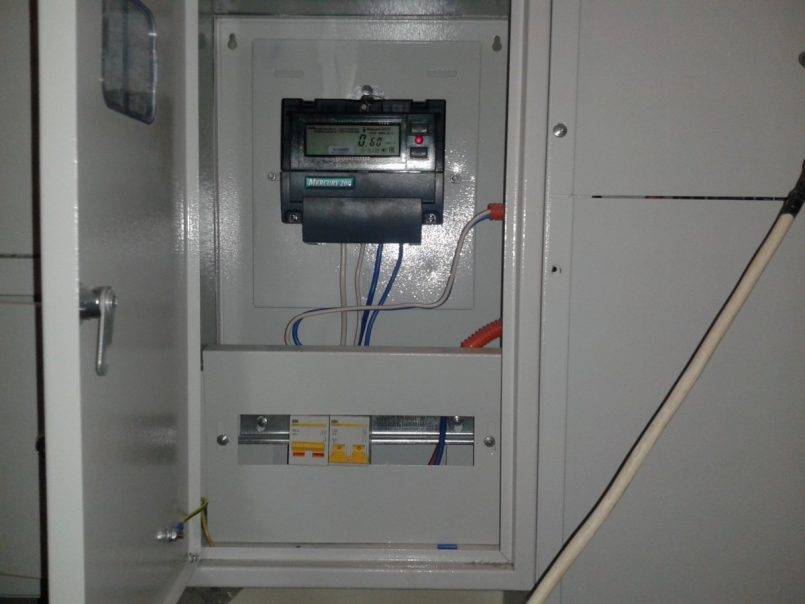

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

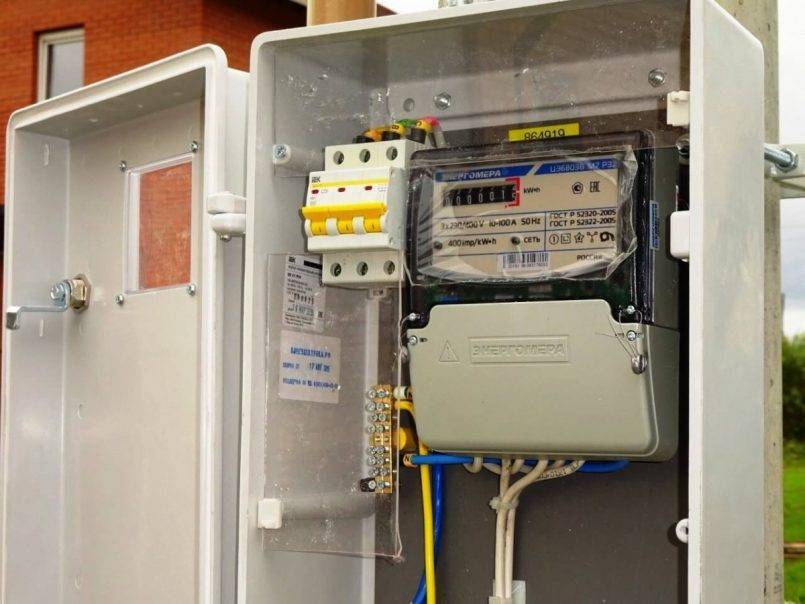

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Сварка провода

СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

Способы подключения к электрической сети

Для того, чтобы ответить на вопрос: как правильно ввести электричество в дом? Необходимо разобраться в тонкостях данной работы.

Для монтажа электропроводки применяют следующий способы:

• Воздушная линия.
• Подземная линия.

Первый вариант является более распространенным и связано это с устройством электрических сетей. Такой метод требует минимум затрат и позволяет производить визуальный контроль состояния кабеля.

Доступ к элементам, находящимся под напряжением невозможен без специального оборудования благодаря расположению на высоте. Кроме этого, установить опору, в случае необходимости, гораздо проще и выгоднее, нежели делать подземную линию электросети.

Схема подключения электрокотла к электросети

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м. потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение. Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН)

Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН)

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт. чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода«Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и  возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально  разработанное для таких условий изделие — с изоляцией из силанольносшитого полиэтилена.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего  использовать провод марки СИП

Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

– При выборе кабеля следует обратить внимание на следующие характеристики:

• Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу.  Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
• Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и  в системе пожарной безопасности;
• Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
• Маркировка — на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
• Репутация производителя.

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

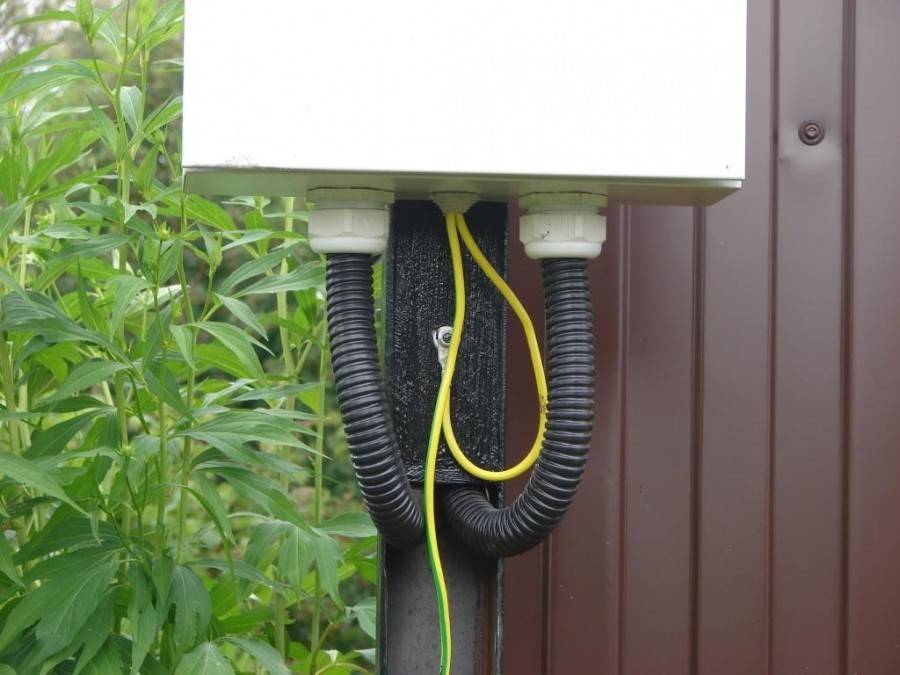

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Подземная прокладка электричества

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем. Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети

Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт)

О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

Сколько стоит электрификация

Отдельным пунктом хотелось бы рассмотреть стоимость проведения электричества на дачный участок. Дело в том, то нельзя точно назвать цену, т.к. она зависит от множества факторов, а именно:

1. Расстояние от дома к источнику электроэнергии. В городе расстояние не должно превышать 300 метров, в деревне — 500 метров, чтобы вложиться в минимальную сумму подключения — 550 рублей.
2. Регион, в котором вы находитесь. К примеру, в Москве подведение электросети к вашему щитку стоит дороже, чем в Камчатском краю.
3. Тип присоединения — новое либо существующее. Опять-таки, в первом случае провести электричество будет дороже.
4. Уровень напряжения — 0,4 кВ или же 6-10 кВ. Также немаловажный показатель, хотя для жилого дома используют только 0,4 кВ, но все же, если вы хотите подключить к объекту более высокое напряжение, учтите и этот нюанс.

Это наиболее весомые факторы, от которых зависит стоимость электроснабжения. Как мы уже говорили выше, точную цену можно узнать на сайте, используя специальный онлайн-калькулятор. Минимальная цена на подведение электросети в 2019 году составляет 550 рублей.

О порядке подключения электроэнергии вы также можете узнать, просмотрев данное видео:

Что нужно для электрификации собственного дома

Вот и все, что хотелось рассказать вам о том, как провести электричество на участок своими руками и сколько стоит такая процедура. Ознакомившись с этапами работ вы можете переходить к сбору документов и остальным действиям!

Также будет интересно прочитать:

• Отключили свет за неуплату — что делать
• Как получить техусловия на электроснабжение
• Как установить электрический столб на участке
• Схема электропроводки в частном доме
• Какие бывают системы заземления

Подключение электрического котла и правила безопасности

Подключение электрического котла к электросети должно происходить по правилам безопасности. Вот основные рекомендации, которые вам необходимо соблюдать при выполнении электромонтажных работ:

1. Подключение электрического котла нужно выполнять при выключенной электроэнергии.
2. Его установка обязательно должна происходить на определенном расстоянии от остальных объектов:

• Между стеной и котлом следует оставить 5 см пространства.
• Передняя панель должна быть доступной для открытия. Для этого вполне хватит 60 см.
• От потолка расстояние должно составлять 75 см.
• Если устройство имеет подвесной тип, тогда от пола необходимо оставлять не менее 50 см.
• До ближайших труб расстояние должно составлять около 60 см.

1. Подключение электрического котла должно выполняться в трехфазную сеть. Если в вашем доме установлена однофазная сеть, тогда она просто не выдержит нагрузки. Впоследствии этого может возникнуть короткое замыкание.
2. Соединения проводов обязательно должны быть герметичными. Они должны быть надежно защищенными от попадания влаги. Также при прокладке проводки для электрического котла специалисты рекомендуют использовать гофрированную трубу. Она обеспечит надежную защиту и легкий доступ к кабелю. Также при возгорании проводки гофрированная труба способна предотвратить распространение огня.

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

• если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
• если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
• отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

• при наличии одной внешней стены — 1,1;
• две стены выходят на улицу — 1,2;
• три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

• на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
• на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

1. Находим объем. 87 * 2,7 = 234,9 куб. м.
2. Округляем — 235 куб. м.
3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
4. Округляем, получаем 8 кВт.
5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
6. Округляем: 6 кВт.
7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Установка агрегата

Для начала вам потребуется установить свой электрический котел в помещении. Этот процесс является наиболее простым. Агрегат можно устанавливать как на полу, так и на стене. Если его установка будет выполнена на полу, тогда вам обязательно нужно будет сделать специальную подставку.

Если электрический котел будет установлен на стене, тогда вам потребуются специальные анкера. Сначала необходимо произвести разметку на стене. Помните, что ваши отверстия обязательно должны ровно размещаться на стене. Далее нужно просверлить отверстия и вставить анкера. После того как анкер плотно разместится в стене можно подвешивать котел.

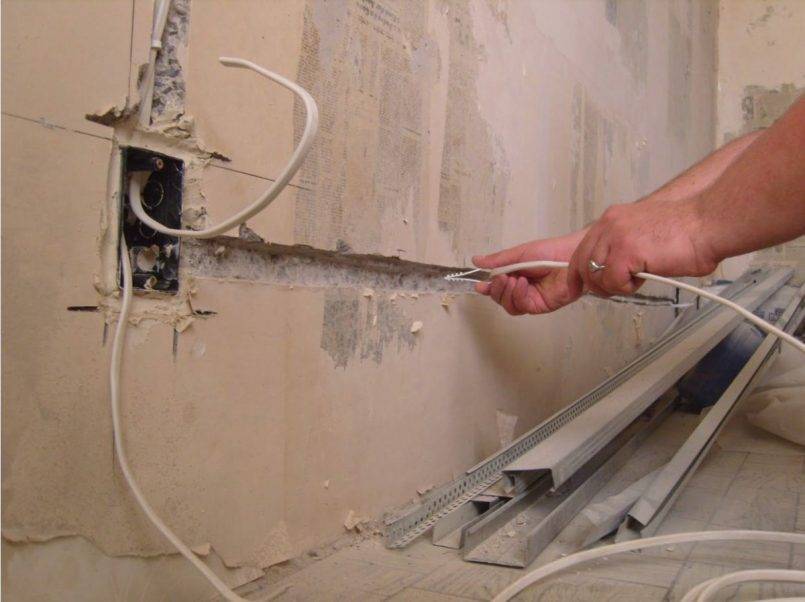

Электропроводка в деревянных стенах

Нормативы, изложенные в Правилах устройства электроустановок, должны строго соблюдаться, особенно это касается монтажа электропроводки в доме из дерева.

Поэтому при проведении кабеля сквозь стену обязательно используется металлическая труба с толстой стенкой. Располагаться в стене она должна под небольшим углом, позволяющим избежать попадания внутрь атмосферных осадков.

В случае монтажа скрытой проводки, ее также необходимо помещать в защитную трубку. При этом нужно следить, чтобы изгибов канала было как можно меньше, чтобы упростить проталкивание провода к распределительному щитку. Следовательно, само его размещение необходимо тщательно продумать.

Специфика использования СИП

Использование провода в воздушной линии

Подвести СИП-кабель можно на опоре или фасаде, выполняя ответвления и другие соединения. При работе с проводом необходимо:

• предварительно установить опоры ВЛИ, закрепив на них зажимы;
• сделать раскатку, установив ролики при помощи специального ремня или крюков. Провод натягивают до крайних опор барабаном. Вручную работают трос-лидером;
• закрепить электрический проводник на опорах. Несущую жилу фиксируют анкерным зажимом;
• выполнить натяжку кабеля с помощью ручной лебедки с усилителем захвата;
• подобрать для однофазной сети 2-жильный СИП-4, для трехфазной – 4-жильный СИП-4.

Как производится ввод электроэнергии в дом по воздуху

Подвод кабеля в дом

Вводить электролинию в жилое здание по воздуху можно двумя способами:

• Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.
• Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.

При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.

Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.

Электрические котлы электрокотлы

Начнем с того, что есть несколько серьезных причин ограничивающих распространение электрокотлов:

1. далеко не на всех участках есть возможность выделить требуемую для отопления дома электрическую мощность (напомним, что для дома площадью в 200 кв. м это примерно 20 кВт),
2. относительно высокая стоимость электроэнергии,
3. перебои с электроснабжением.

С другой стороны, если вышеописанные проблемы в вашем случае отсутствуют, то электрокотел вполне может стать идеальным вариантом для отопления. Достоинств у этого типа котлов, действительно, очень много. Среди них:

1. относительно невысокая цена электрического котла,
2. простота монтажа электрокотла,
3. легкие и компактные, их можно вешать на стену, как следствие — экономия места,
4. безопасность (нет открытого пламени),
5. электрические котлы просты в эксплуатации,
6. электрокотлы не требуют отдельного помещения (котельной),
7. не требуют монтажа дымохода,
8. не требуют особого ухода,
9. электрокотлы бесшумны,
10. электрические котлы экологичны, нет вредных выбросов и посторонних запахов.

Кроме того, в случаях, когда возможны перебои с подачей электроэнергии, электрический котел нередко используется в паре с резервным твердотопливным. Этот же вариант применяется и для экономии электроэнергии (сначала дом протапливается с помощью дешевого твердого топлива, а потом в автоматическом режиме температура поддерживается с помощью электрокотла).

Стоит отметить, что при установке в больших городах с жесткими экологическими нормами и проблемами согласования, электрокотлы также часто выигрывают у всех остальных типов котлов (включая газовые котлы).

Коротко об устройстве и комплектации электрических котлов. Электрокотел — достаточно простое устройство. Основными элементами электрического котла являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), и блока управления и регулирования. Электрические котлы некоторых фирм поставляются уже укомплектованными циркуляционным насосом, программатором, расширительным баком, предохранительным клапаном и фильтром.

Важно отметить, что электрические котлы небольшой мощности бывают в двух разных исполнениях — однофазные (220 В) и трехфазные (380 В). Электрические котлы мощностью более 12 кВт обычно производятся только трехфазными. Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью

Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью.

При применении электрокотлов наиболее актуально рациональное использование энергоносителя. Значительную экономию электроэнергии можно получить при установке выносных программаторов, которые поддерживают температуру в помещении по заранее заданному вами графику. Стоит иметь в виду, что стоимость таких программаторов совсем не велика и обычно колеблется от 50 до 150 евро. Кроме экономии энергии программаторы заметно повышают комфорт и удобство использования отопительного оборудования.

Если вы решите приобрести электрический котел, то вам будут полезны следующие таблицы с ориентировочными значениями сечения кабеля для электроподключения котла (таблица №1) и значений токов предохранительных автоматов в зависимости от мощности котла (таблица №2)

Таблица № 1Ориентировочные значения сечения кабеля для подключения электрокотла

Таблица № 2Значения токов предохранительных автоматов в зависимости от мощности электрического котла

Среди наиболее заметных на российском рынке марок электрокотлов можно назвать: РусНИТ и ЭВАН (Россия), ACV (Бельгия), Bosch (Германия), Dakon (Чехия), Eleko (Словакия), Kospel (Польша), Protherm (Словакия), Roca (Испания), Wattek (Чехия), Wespe Heizung (Германия).

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье.

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, расказывается на видео:

Воздушная прокладка линии

50 КВТ СКОЛЬКО АМПЕР — Сколько ампер в 1 киловатте

Ватт, согласно системе СИ – единица измерения мощности. В наши дни используется для измерения мощности всех электрических и не только приборов. Например, если требуется выбрать автоматический выключатель или предохранитель при известной суммарной мощности всех потребителей. Купил провод 3 на 2,5 и вилку с пределом до 16 ампер( стандартная вилка как на всех электрик. Приборах), но думаю что нужна отдельная розетка и специальная вилка? Что мне делать?

Сама постановка вопроса перевода ампер в киловатты, а киловатт в амперы несколько некорректна. Благодаря тому, что в России напряжение в электрической сети переменное, существует возможность самостоятельно рассчитать соотношение Ампер \ Ватт, используя нижеприведённую информацию. К примеру, в однофазной сети установлен автомат на 5 ампер. Значит, согласно формуле можно высчитать соотношение величин, т.е. какую потребляемую мощность он может выдержать. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода. Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230). Получается, что амперы вычисляются путем деления ватт на вольты.

3 фазы и ноль, в самом начале стоит счётчик на 50 ампер… 3 фазы – это и есть 380 (а фазы-то по 220) . Сколько у нас энергии выделено?

220 В достаточно 25 Ампер, для трансформаторов 380 В – 32 Ампера. Амперами меряют силу тока, а не электрическую мощность.

Для лучшего понимания, рассмотрим всем известную лампочку с мощностью в 60 ватт. Продолжительность ее работы – 2 часа, то есть для этого потребовалось 60Ватт*2 ч. = 120 киловатт*час. Как известно, в амперах (А) измеряют силу электрического тока, в ваттах (Вт) и киловаттах (кВт) – электрическую мощность, в вольтах (В) – напряжение. Для того чтобы полученное значение перевести в киловатты, 5500Вт делим на 1000 и получаем 5,5кВт (киловатт). Это совершенно разные характеристики, показывающие: первая – мощность устройства, вторая – потребленную им эл/энергию (или выполненную работу).

Выбор подходящего провода

Специалисты из организаций, которые обслуживают линии электропередачи часто в целях экономии или из-за каких-то личных предпочтений используют не самые подходящие провода. Это могут быть или изолированные, но не предназначенные для ввода кабеля, или неизолированные, те, что идут магистральными линиями по столбам.

Важно помнить, что если для замены вводного кабеля использовали оголенный провод, то его следует надежно и качественно прокладывать, ведь при сильных ветрах такие провода могут замкнуть. Также может быть так, что на участок заедет грузовой автомобиль, и при разгрузке может задеть провода, что приведет к поражению электрическим током

Однако кто-то может предложить сделать замену с помощью изолированного провода, но не предназначенного для прокладывания воздухом. В таком случае, из-за постоянных солнечных лучей, изоляция со временем может потрескаться и осыпаться, что тоже недопустимо для вводного кабеля.

Исходя из вышесказанного, необходимо использовать для прокладки ввода к дому от столба специально предназначенный провод. Для такой работы идеально подойдет СИП, потому что он является самонесущим изолированным проводником. Он не имеет тех недостатков, которые имеют остальные провода. О том, как подключить провод СИП к дому, мы рассказали в отдельной статье.
