Как измерить сопротивление заземления

Для того, чтобы измерить сопротивление заземления, нужно измерить падение напряжения при прохождении тока по цепи, состоящей из проводников и испытуемого защитного заземлителя.

Сопротивление ЗУ с присоединенной нейтралью генераторов или нулевой клеммой трансформаторов в промышленных электроустановках вне зависимости от температуры и влажности почвы должно быть не более: 8 Ом для напряжения 220 В, 4 Ом – для 380 В, 2 Ом – для 127 В (для однофазного тока). Для выполнения работы используются измерители различных типов, в том числе отечественного производства – М416 и Ф4103-М1.

Измеритель М416 отличается надежностью и простотой, работает в диапазоне 0,1 – 1000 Ом в четырех диапазонах: 0,1 – 10; 0,5 – 50; 2,0 – 200 и 100 – 1000 Ом. Прибор питается от встроенных элементов, обеспечивающих суммарное напряжение 4,5 В. Для того, чтобы выполнить измерения с помощью М416, необходимо выполнить следующее.

1. Убедиться в наличии элементов питания в измерителе.
2. Переключатель установить на «Контроль 5 Ом» и после нажатия кнопки установить стрелку на нулевую отметку индикатора, вращая ручку реохорда.
3. По схеме, указанной на внутренней стороне крышки, собрать схему, подключив провода к указанным клеммам.
4. Вспомогательные заземлитель и зонд углубить на глубину 0,5 м в грунт и подключить их к проводам.
5. Переключатель перевести в положение «Х1».
6. Нажать кнопку, после чего с помощью реохорда установить стрелку на отметку «ноль».
7. Полученный результат умножить на установленный множитель.

Трехпроводной способ измерения сопротивления

При выполнении работ по этому методу исходя из требований безопасности требуется отключение автоматического выключателя в вводном щитке питания либо снятия с заземлителя РЕ-проводника.

• Проводник подключается замеряющему прибору и струбцине. На определенном удалении в землю забиваются стержни заземлителя, на которые навешиваются катушки с проводниками, концы которых подключаются.
• Контакты проводов устанавливаются в разъемы измерительного устройства, проверяется работоспособность схемы к производству замеров и определяется напряжение помехи между электродами-штырями, значение которого должно быть менее 24В.
• При большем напряжении следует изменить точки установки электродов и перепроверить эту величину. Снимаются показания с экрана устройства.

Оформление результатов

По результатам всего комплекса проведённых испытаний составляется протокол проверки заземляющего устройства, в котором обязательно указываются измеренные параметры заземления и даются рекомендации по дальнейшей эксплуатации системы.

Необходимость в организации и проведении полного комплекса измерительных мероприятий чаще всего возникает по окончании реконструкции или ремонта всей системы заземления. В отдельных случаях проверочные испытания проводятся после обнаружения серьёзных нарушений правил эксплуатации.

Значения нормируемых показателей работоспособности таких систем (удельная проводимость грунта и сопротивление установки току растекания) при различных типах заземления нейтрали приведены в табл.36 ПТЭЭП (Приложение 3.1).

Систематические проверки работоспособности заземления гарантируют эффективную защиту потребителя от поражения током и обеспечивают полную безопасность эксплуатации любых видов электрооборудования.

Объект испытания

Проверочные действия осуществляются в отношении заземлительных устройств, выполненных как одиночные электроды или контуры. К объектам проверки не относятся PEN-проводники и PE-проводники, включенные отдельными жилами в кабели.

Заземлительные устройства создаются в одном из двух исполнений:

1. Горизонтальное. В этом случае полосы располагаются по дну траншеи.
2. Вертикальное. Заземлительный контур представляет собой забитые в землю и соединенные между собой полосы или трубы. Стержни располагают в грунте на глубине, превышающей длину самих металлических изделий. Чаще всего контур по своей форме создается в виде треугольника.

Замена элементов системы осуществляется при ржавлении более 50% поверхности. Проверка на коррозию на электроустановках проводится выборочно там, где наиболее заметны ее проявления. При проведении проверочных мероприятий тестируют заземление нейтралей. На высотных линиях проверяют по крайней мере 2% от имеющихся опор. Предпочтительные объекты проверок — участки заземления, находящиеся в максимально агрессивных средах.

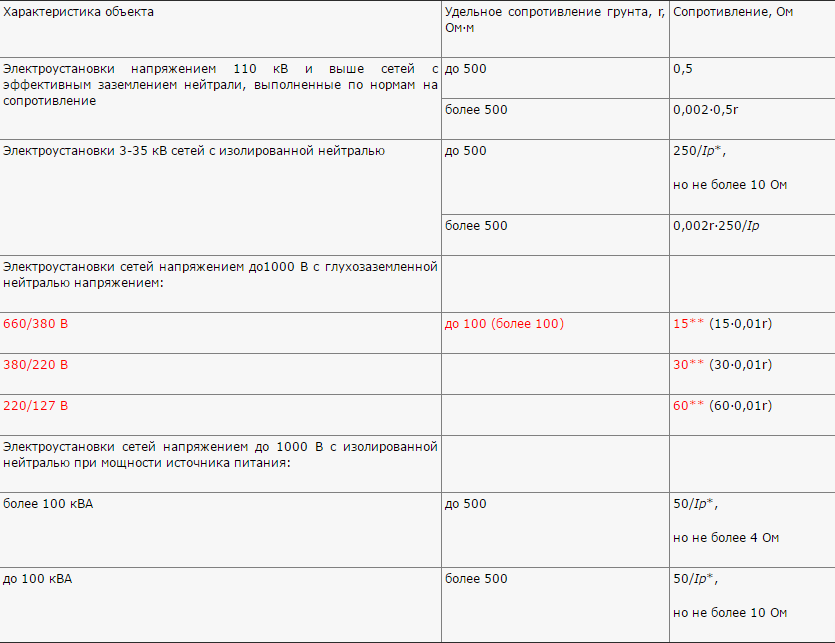

В таблице внизу представления показатели Rз, присущие разным видам заземлителей.

Какая периодичность измерений?

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Как проверить качество заземления

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление. Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома. По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно). В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть. Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Какова средняя периодичность проверки состояния заземления

Периодичность проверки заземления оборудования и труб основывается на правилах эксплуатации выбранных технических устройств. Для зданий подходят индивидуальные правила, которые включают общие рекомендации по осмотру контура заземления. Сроки измерений указываются в специальных справочных материалах, которые будут использованы при выполнении профилактических мероприятий.

Как правило, чтобы поддерживать электрическую сеть в рабочем состоянии, достаточно проводить визуальный осмотр участков заземления раз в полгода. Периодичность глубокого исследования сопротивления переносного электрооборудования или дымовых труб составляет раз в год. При этом подразумевается и обследование грунта возле заземленного оборудования.

Ответственность за выполнение проверок в планируемые сроки лежит на собственнике или на работнике, которого назначил собственник. Выполнять проверку заземления переносного оборудования должны только профессионалы. Они смогут оценить качество соединения заземляющей установки с выбранным объектом, проверить целостность изоляции. Благодаря современному оборудованию они смогут найти обрыв на соединениях и выполнить ремонт.

Методика измерения

Заземление делается в цепях с разными токами и разными напряжениями. Эти напряжения бывают опасны для жизни, а также способны вызвать немалые беды. Поэтому все цепи электропитания обеспечивают комплексом элементов, вместе и составляющих устройство заземления.

Как и все элементы электрических схем, заземляющие устройства имеют свое сопротивление току, которому и необходимо делать периодические замеры для проверки. Как проверить заземление?

Заземление состоит из заземлителя или группы заземлителей, вкопанных в землю, шин, соединяющих заземлители с контуром заземления, а также соединение всех металлических кожухов электроприборов с контуром.

В обычном состоянии электрической цепи заземление, так как оно электрически связано с землей, имеет потенциал, который мы называем нулевым. Электрическая цепь работает, приборы электроэнергию потребляют, и в проводниках заземления не должно быть ни токов, ни напряжений. Даже все реактивные наводки, которые возникают от работы мощных устройств, тоже должны беспрепятственно уходить в землю, это улучшает и обычную нормальную безаварийную работу сети. В случае же нештатной ситуации в проводке все напряжения, попавшие на заземлительные проводники, должны немедленно и без опасных перегревов быть выведены из цепи в землю. В том и состоит работа заземления. Поэтому надо делать проверки заземления, работу различных частей устройства заземления — они должны иметь сопротивление, не больше минимально допустимого, а также и определенные собственные параметры.

Заземление в частном доме

Состояние заземлений частных домов контролируется энергосбытовой организацией. Профессионально выполненные замеры оформляются протоколом, а их можно сделать самим по утвержденной методике и предназначенными для этого приборами.

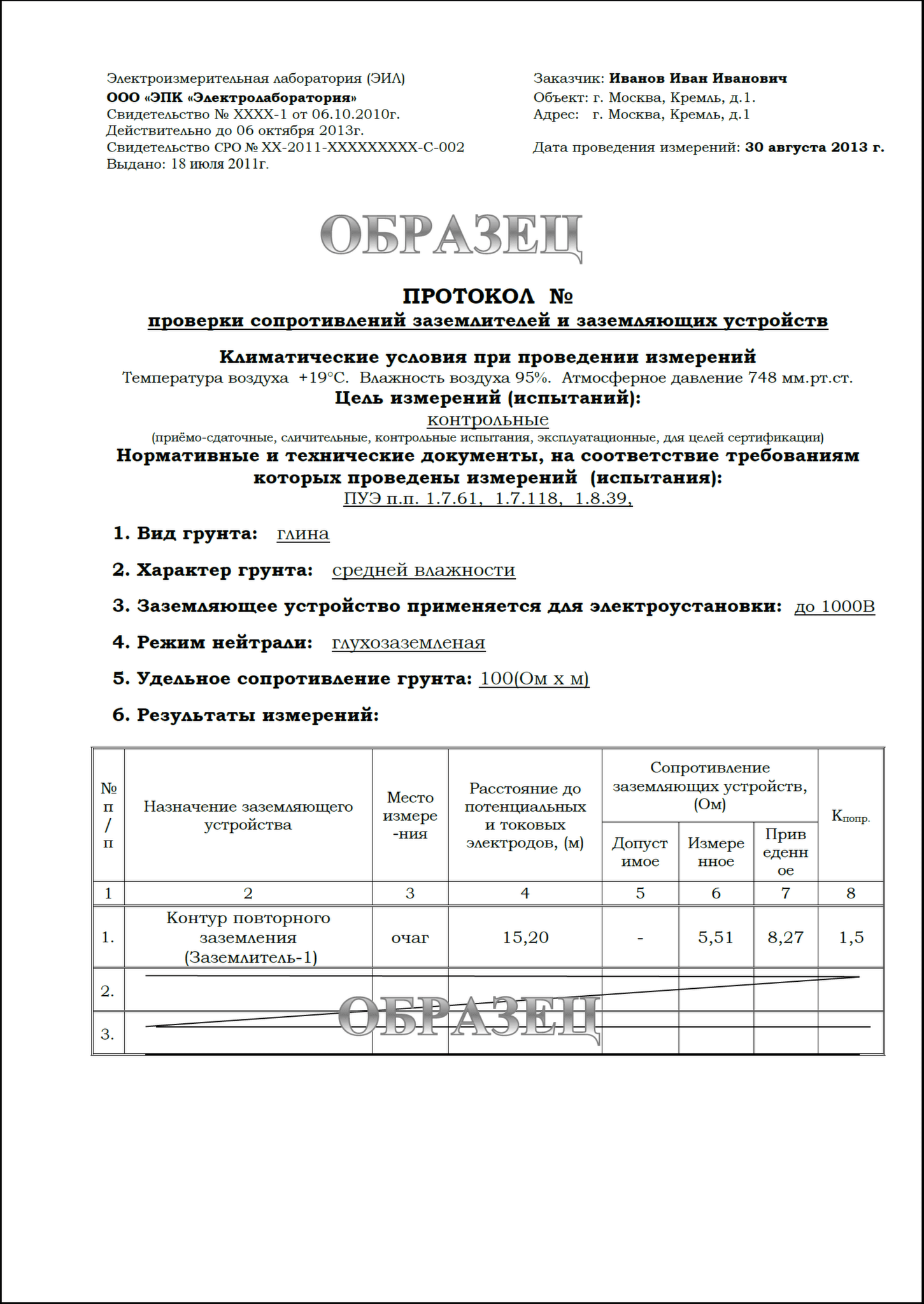

Протокол оформления результатов проведенных измерений сопротивления заземления

Приборы для измерения сопротивления контура заземления должны быть высокочувствительными и иметь собственное питание. Омметры замеряют одновременно ток и напряжение, причем это может измеряться в разных точках схемы. Значение измеряемого сопротивления получается по закону Ома как замеренное напряжение, умноженное на замеренный ток.

Измерение сопротивления заземляющего устройства, заземления и его контура, проверка сопротивления заземления, контура заземления, измерение заземления и кому конкретно можно его проводить — все  это регламентируется стандартами.

Факторы учета сопротивления

Система заземления состоит из вкопанного в грунт металлического заземлителя и шины, обеспечивающей электрический контакт заземлителя и заземляемого элемента.

Сопротивление системы зависит от таких факторов:

1. сопротивление материалов шины и электродов заземлителя. Используют сталь или медь, потому данная составляющая по определению низка и особого внимания не требует;

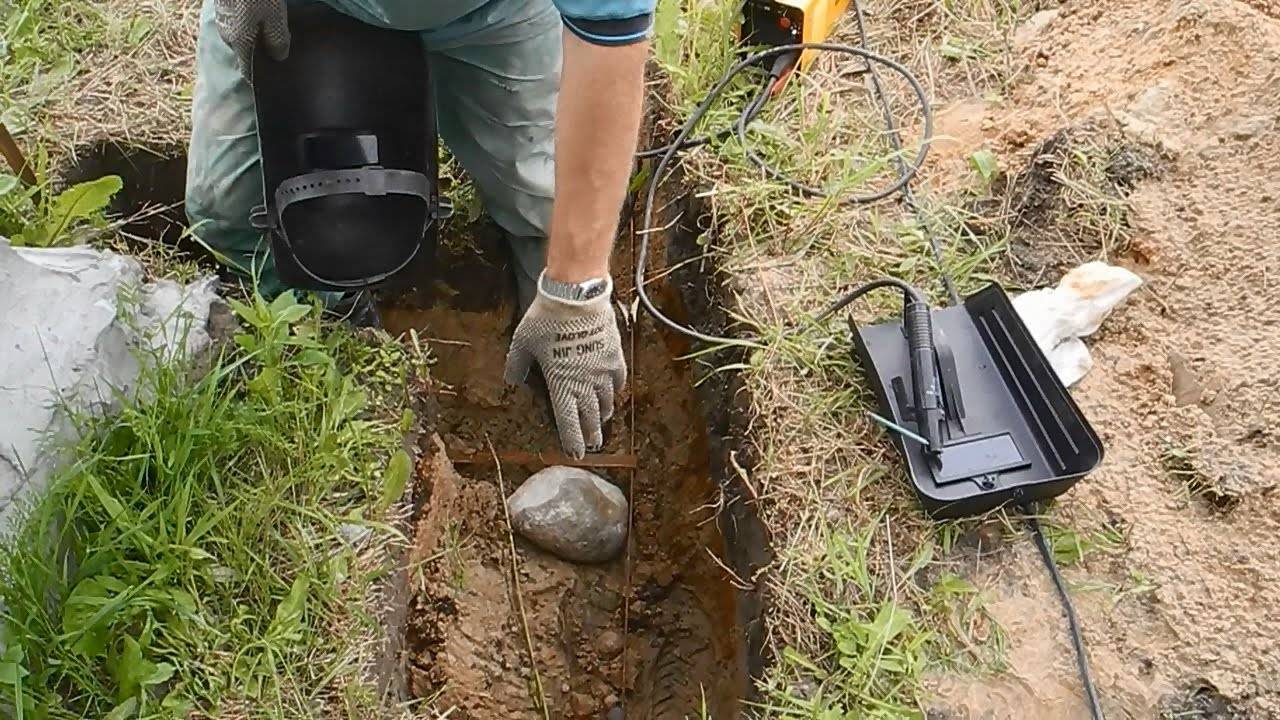

2. сопротивление зоны контакта шины с заземлителем. Соединение осуществляют болтами или сваркой. Чтобы поддержать сопротивление на низком уровне, предотвращают коррозию металла. К примеру, сварные швы обрабатывают специальным лаком;
3. удельное сопротивление грунта. В первую очередь зависит от влажности и наличия в грунте солей. Сопротивление замороженного грунта значительно возрастает, поэтому заземлитель погружают как минимум ниже глубины промерзания. Если это невозможно (каменистый грунт, вечная мерзлота), применяют горизонтальные электроды в виде перфорированной трубы, заполняемой солью. В трубу заливают воду, она растворяет соль и грунт вокруг трубы пропитывается электролитом, что понижает его температуру замерзания и увеличивает проводимость. Наибольшим сопротивлением обладает поверхностный грунт. С ростом глубины сопротивление сильно падает, потому целесообразно применять модульные наращиваемые электроды, погружаемые на глубины до 50-ти м. Зависимость сопротивления от глубины — нелинейная, но приблизительно принимают, что с удвоением глубины, сопротивление увеличивается на 40%;
4. взаимное расположение электродов. При близком расположении электроды перекрывают друг друга, отчего эффективность заземлителя падает. Оптимальное расстояние между электродами — 2,2 их длины;
5. сопротивление зоны контакта электродов заземлителя и грунта либо среды-посредника.

Заземление в частном доме

Снижения последнего параметра добиваются применением таких приемов:

• увеличивают площадь контакта за счет применения большего числа электродов либо увеличения их длины;
• не применяют окрашивание и прочие диэлектрические покрытия;
• предотвращают коррозию за счет нанесения на стальной электрод медного или цинкового покрытия.

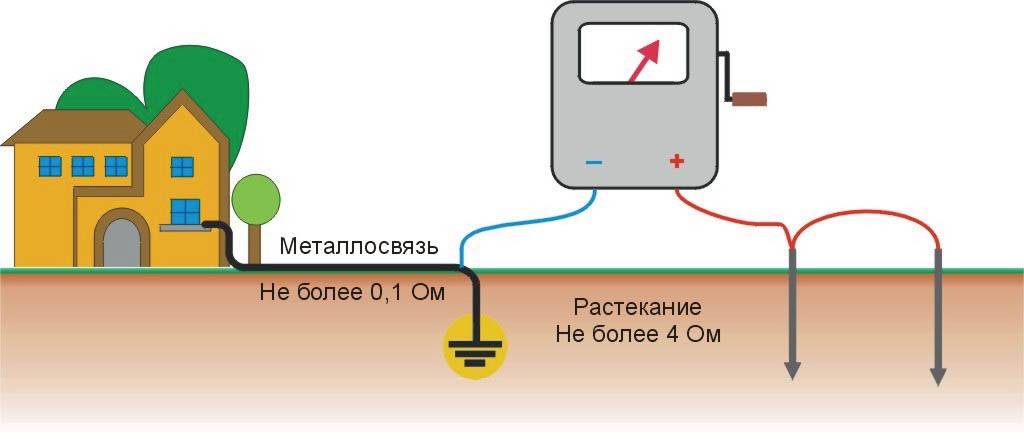

Способ амперметра и вольтметра

По причине того, что контур постоянно всем свои объемом работает в грунте, именно его необходимо оценивать при выполнении измерений. С этой целью в почву на расстоянии не менее 20 м от подлежащего контролю заземляющей системы погружаются основной электрод и дополнительный, на которые подается переменный ток.

а) Принципиальная электрическая схема; б, в) Схемы сборки с прибором МС-08

По устроенной источником ЭДС, проводами и заглубленными в почву электродами цепи течет электрический ток, сила которого определяется при помощи амперметра. На поверхность заземляющего контура, очищенного во избежание малейшей погрешности, и контакты основного заземляющего электрода устанавливается вольтметр, замеряющий снижение напряжения на линии промеж контуром заземления и основным стержнем. При делении величин напряжения на силу тока определяется общее сопротивление исследуемой части цепи.

Если к точности измерений не предъявляется высоких требований, то можно ограничиться и этой величиной. При необходимости получения точных результатов, вычисленное значение следует откорректировать, вычтя из него сопротивление проводов и учтя воздействие диэлектрических свойств грунта на характер токов растекания в почве.

• Основными преимуществами такого метода являются простота и несложность выполнения замеров для частных домов.
• Недостаток — не обеспечивается требуемая точность измерений.

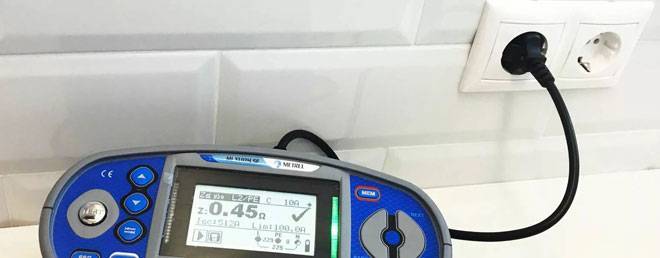

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных способа:

• Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе данных автоматически рассчитываются параметры.
• Падение напряжения. Для подобного способа необходимо отключить нагрузку сети и подключить эталонное сопротивление. Испытание проводят с помощью прибора, который обрабатывает полученные результаты. Метод считается одним из наиболее безопасных.
• Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют понижающий трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

Watch this video on YouTube

Методика измерения

Наиболее простой методикой считается падение напряжения в сети. Для этого в линию электропитания подключают нагрузку и замеряют необходимые параметры. Это простой и безопасный способ, не требующий специальных навыков, Измерение можно проводить:

• между одной из фаз и нулевым проводом;
• между фазой и проводом РЕ;
• между фазой и защитным заземлением.

После подключения прибора он начинает измерять сопротивление. Требуемый прямой параметр или косвенные результаты отобразятся на экране. Их необходимо сохранить для последующего анализа. Стоит учитывать, что измерительные устройства приведут к срабатыванию УЗО, поэтому перед испытаниями необходимо их зашунтировать.

Анализ результатов измерения и выводы

Полученные параметры используют для анализа характеристик сети, а также ее профилактики. На основе результатов принимают решения о модернизации линии электропередачи или продолжении эксплуатации. Из основных возможностей выделяют следующие:

1. Определение безопасности работы сети и надежности защитных устройств. Проверяется техническая исправность проводки и возможность дальнейшей эксплуатации без вмешательств.
2. Поиск проблемных зон для модернизации линии электроснабжения помещения.
3. Определение мер модернизации сети для надежной работы автоматических выключателей и других защитных устройств.

Если показатели находятся в пределах нормы и ток КЗ не превышает показатели отсечки автоматов, дополнительные меры не требуются. В противном случае необходимо искать проблемные места и устранять их, чтобы обеспечить работоспособность выключателей.

Форма протокола измерения

Последним этапом в измерении сопротивления петли фаза-ноль является занесение показаний в протокол. Это необходимо для того, чтобы сохранить результаты и использовать их для сравнения в будущем. В протокол вписывается информация о дате проверки, полученный результат, используемый прибор, тип расцепителя, его диапазон измерения и класс точности.

В конце составленной формы подводят итоги испытания. Если он удовлетворительный, то в заключении указывается возможность дальнейшей эксплуатации сети без принятия дополнительных мер, а если нет — список необходимых действий для улучшения показателя.

В заключение необходимо подчеркнуть важность измерений сопротивления петли. Своевременный поиск проблемных участков линий электропитания позволяет принимать профилактические меры

Это не только обезопасит работу с электроприборами, но и увеличит срок эксплуатации сети.

Общий порядок технического обследования

В основу главных подходов к проверке качества заземления заложены известные методики измерения его сопротивления растеканию тока на землю. При оценке этой величины контролю подлежат как отдельные элементы, так и контактные зоны контура заземления, который начинается от защищаемого участка и кончается точкой соприкосновения заземлителя с грунтом.

В процессе проведения работ особое внимание уделяют частям конструкции заземления, имеющим непосредственный контакт с грунтом и подвергающихся повышенному коррозийному воздействию

Дело в том, что в результате разрушения металла в зоне контакта снижается его электропроводность и повышается сопротивление растеканию тока. В результате этого показатели надёжности ЗУ, а также эффективность его действия заметно ухудшаются.

Для проверки и оценки состояния металлических переходов отдельных элементов заземлителя используются специальные измерительные приборы (омметры). Они обеспечивают снятие показаний с допустимой погрешностью.

Проведение проверки тесно связано с измерением протекающего в контуре тока, в соответствии с которым и рассчитывается величина нормируемого ПТЭЭП сопротивления.

При необходимости это значение может снижаться путём увеличения площади контакта с землёй или изменения электрической проводимости грунта.

С этой целью в конструкцию контура заземления добавляются дополнительные металлические стержни, либо повышается концентрация соли в районе его непосредственного соприкосновения с почвой.

Обследуемая заземляющая цепь считается соответствующей требованиям ПУЭ и нормам безопасности лишь в тех случаях, когда величина суммарного сопротивления всех её элементов не превышает определённого значения.

На основании полученных в процессе проверки результатов представителями специальных измерительных лабораторий составляется акт о состоянии обследуемой системы и выдаётся разрешение на её дальнейшую эксплуатацию.

Порядок проведения измерений

Измерительные работы выполняют комплексно. Вместе с определением состояния ЗУ проводятся следующие мероприятия:

• проверка работоспособности аппаратуры защиты от токов КЗ: измеряется ток однофазного замыкания и сопротивление контура «фаза-нуль»;
• проверка защитных аппаратов при помощи петли «фаза-ноль»;
• проверка защитных автоматов от токов КЗ и перенапряжений (выполняется методом прогрузки автоматов с использованием устройства, моделирующего скачки напряжения). Во время этой проверки напряжение на установку подается скачкообразно.

После окончания проведения комплекса измерений составляется протокол и технический отчет с выводами о работоспособности проверяемых устройств.

О возможных последствиях отсутствия контроля сопротивления заземления

Заземление увеличивает срок службы бытовых электроприборов и оберегает обслуживающий персонал электроустановок на производстве. При нарушении изоляции любого бытового устройства вероятно короткое замыкание, последствиями которого может быть выход прибора из строя и пожар. В том случае, если повреждение изоляции фазного провода приведет к возникновению его контакта с токопроводящими частями корпуса устройства, возникнет опасность для жизни человека.

Отсутствие или неисправность в системе заземления может привести к выходу из строя всех устройств, подключенных к электропроводке и возникновению опасности для жизни человека при попадании в здание молнии.

Проведение замеров

Метод амперметра-вольтметра

Чтобы провести замеры, создают электрическую цепочку, по которой ток протекает через проверяемое заземлительное устройство и токовый проводник (его также именуют вспомогательным электродом). В схеме присутствует еще и потенциальный электрод, задача которого состоит в измерении падения напряжения при протекании тока через заземлитель. Потенциальный проводник находится на участке с нулевым потенциалом — на равном удалении от вспомогательного электрода и проверяемой заземлительной системы.

Использование специальной техники

В домашних условиях редко пользуются дорогостоящим многофункциональным мультиметром. Чаще всего применяются аналоговые приборы:

• МС-08;
• Ф4103-М-1;
• М-416;
• ИСЗ-2016.

Один из самых распространенных приборов для проверки сопротивления — МС-08. Для измерений устанавливают два электрода на 25-метровом расстоянии от заземлительного устройства. Ток в цепочке образуется под действием генератора, вращаемого вручную с помощью редуктора. В результате задействования схемы и подключения прибора происходит компенсация сопротивления вспомогательных заземлителей. Если этого не случается, почва возле дополнительного заземлительного устройства искусственно увлажняется. Замеры осуществляют в различных диапазонах до тех пор, пока тестер не покажет значимых показателей (причем они не должны разниться после окончательной установки).

Измерительный прибор М-416 комфортен в использовании благодаря малому весу и шкале, где фиксируются полученные данные. М-416 включает в себя полупроводники с автономным электропитанием.

Пример использования прибора М-416:

1. Проверяем наличие питания у прибора. В устройстве должны находиться три батарейки — каждая по 1,5 вольта.
2. Устанавливаем прибор на ровную поверхность.
3. Проводим калибровку оборудования. Настраиваем М-416 на контроль и, нажимая на красную кнопку, устанавливаем стрелку на нулевое положение.
4. Выбираем трехзажимную схему для проведения замера.
5. Вспомогательный проводник и стержень зонда вкапываем в землю по меньшей мере на 50 сантиметров.
6. Соединяем провода с электродом и стержнем зонда согласно схеме.
7. Переключатель ставим в одну из позиций «X1». Удерживая клавишу, прокручиваем ручку до тех пор, пока стрелка на шкале не достигнет нуля. Результат умножаем на ранее вычисленный множитель. Итоговое значение является искомым.

Работа токовыми клещами

Контурное сопротивление определяют также с помощью токовых клещей. Их основное достоинство том, что не нужно отключать заземлитель и использовать вспомогательные проводники.

Через проводник заземления, в роли которого выступает вторичная обмотка, проходит переменный ток. Протеканию тока способствует первичная трансформаторная обмотка, находящаяся в измерительной головке устройства. Чтобы определить показатель сопротивления, делим данные ЭДС вторичной обмотки на величину тока, полученную при измерении клещами.

В качестве примера токовых клещей приведем тестер СА 6415. Он оснащен жидкокристаллическим монитором. Для измерения сопротивления не нужны дополнительные проводники. Также отсутствует потребность в отключении PE-проводника от электродов.

Замер сопротивления изоляции

Чтобы измерить сопротивление изоляции, используют специальный прибор — мегомметр. Устройство состоит из нескольких элементов:

• генератор непрерывного тока, оснащенный ручным приводом;
• добавочные сопротивления;
• магнитоэлектрический логометр.

До начала проверочных работ следует удостовериться, что объект отключен от электропитания. Удаляем с изоляционного слоя пыль и грязь. После этого проводим замер в течение приблизительно 3 минут. В результате получаем данные по остаточным зарядам.

К электроцепи или оборудованию мегомметр подключаем отдельными проводниками. Изоляция отличается высоким сопротивлением. Его уровень чаще всего превышает 100 мегаом.

Измерение

Сопротивление заземлителя замеряют специальными приборами. Действуют они подобно обычному мультиметру — определяют падение потенциала при протекании переменного тока между проверяемым электродом и вспомогательным.

Применяют несколько схем измерения:

1. трехпроводная (трехполюсная). Основной метод. Используются два вспомогательных электрода — токовый и напряжения. Электрод напряжения располагают в области нулевого потенциала на линии между тестируемым заземлителем и токовым электродом. Потенциал на нем должен измеряться вне пределов зоны эффективного сопротивления прочих электродов (токового и тестируемого) — тогда данные окажутся достаточно точными. Границы области нулевого потенциала прямо зависят от расстояния между вспомогательным электродом тока и проверяемым заземлителем. Чем это расстояние больше, тем шире границы области нулевого потенциала. Показания наиболее точны при установке электрода напряжения на расстоянии 0,62L от измеряемого заземлителя, где L — расстояние между заземлителем и электродом тока (метод 62%);
2. двухточечный. Применяется в городских условиях, где тесная застройка и асфальтовое покрытие зачастую не позволяют установить вспомогательные электроды на необходимом расстоянии. Для измерения используют расположенный поблизости заземлитель с известным сопротивлением. Метод основан на определении сопротивления обоих заземлителей, соединенных последовательно. Точность у данного метода ниже, чем у трехпроводного, и сильно зависит от расстояния между заземлителями. Потому его применяют только в том случае, когда использование трехпроводного метода невозможно;
3. четырехпроводная (четырехполюсная) схема. Используется при самых высоких требованиях к точности измерений. По этой схеме результат получается чистым — на него не влияет сопротивление проводов.

Поверку заземлителей проводят раз в 6 лет. Осмотр с частичным вскрытием элементов (откапывают грунт на небольшую глубину) — раз в год.

Чем вызван рост переходного сопротивления?

Под переходными контактами подразумеваются соприкасающиеся металлические элементы. Добиться их идеальной полировки невозможно, все равно на поверхности будут присутствовать бугорки и вмятины микроскопического размера. Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления. На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

Поверхность медного контакта, увеличенная микроскопом

Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может оказаться достаточно, чтобы нарушить металлосвязь. В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металлосвязи. Не менее распространенная причина – человеческий фактор, именно поэтому после монтажных работ требуется проводить измерение металлосвязи.

Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металлосвязи:

1. Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
2. Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
3. Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

Как видим, основная цель проверки – осуществление измерений параметров заземляющих цепей, поскольку именно они характеризуют качество металлосвязи, а соответственно, и электробезопасность установки.

Изменение параметров заземлителей с течением времени

Потребность в том, чтобы периодически проверять сопротивление заземления, вызвана изменениями его реального значения с течением времени и в зависимости от климатических условий.

Последнее обстоятельство связано с их зависимостью от множества факторов, основными из которых являются:

• Ухудшение контакта в зонах сопряжения металлических элементов из-за повышенной влажности.
• Изменение состояния грунта в месте его обустройства в засушливые и знойные дни.
• Старение (износ) металлоконструкций и подводящих проводников, которые согласно ГОСТ должны иметь определенную толщину.

Проверять сопротивления заземления можно любым допустимым нормативами способом с привлечением подходящих для этих целей измерительных приборов. Рассмотрим самые известные из этих методик более подробно.

Это интересно: Кабель АВБбШв — технические характеристики, расшифровка, производители

Для чего проводится измерение сопротивления и диагностика качества заземляющих устройств

• Осмотр и замеры сопротивления заземления в составе системы внешней молниезащиты, защиты от перенапряжения или электросети осуществляются с целью обеспечить защищенность жизни и здоровья персонала, обслуживающего и эксплуатирующего электроустановки, а также людей, находящихся в здании или сооружении.
• Электроиспытания позволяют установить соответствие технических характеристик заземляющего устройства нормативным требованиям (регламентируются пунктами 1.7.101, 1.7.103, 1.8.39 ПУЭ).

ВАЖНО! Нарушение требований ПУЭ, пожарной безопасности, законодательства об охране труда влечет наложение штрафных санкций с возможной приостановкой деятельности предприятия до 90 дней. В случае гибели работника или нанесения тяжкого вреда его здоровью, лица, ответственные за обеспечение безопасных условий труда, привлекаются к уголовной ответственности (ст

143 УК РФ). В случае возникновения пожара, в результате которого погиб человек или его здоровью нанесен тяжкий вред, на юридическое лицо налагается штраф от 600 тыс. до 1 млн. рублей.

Когда требуются испытания контура заземления

Проверка состояния заземляющего устройства должна проводиться перед вводом электроустановки в эксплуатацию (приемо-сдаточные), после капитального ремонта (послеремонтные) и в межремонтный период.

Периодичность проверки

Действующими нормативами (ПТЭЭП, в частности) устанавливается периодичность проведения обследований заземления на предмет его соответствия заданным параметрам.

Указанная цикличность отражается в специально подготовленном графике планово-предупредительных работ (ППР), который утверждает ответственный за объект.

Помимо этого, согласно п. 2.7.9. уже рассмотренных Правил обязательны визуальные осмотры открытых частей заземления, организуемые с периодичностью не реже 1 раза в полгода.

Этим же документом предусматривается и обследование устройства с выборочным вскрытием почвы в районе размещения элементов заземлителя (в этом случае испытания проводятся не реже раза за 12 лет).

Периодические измерения сопротивления устройств заземления организуются согласно приложению №3, п. 26 ПТЭЭП и различаются по типам питающих линий.

При этом возможны следующие варианты:

• в линиях с питающим напряжением до 1000 Вольт проверка заземления проводится не реже чем 1 раз за 6 лет;
• для ВЛ питания с рабочим напряжением выше 1000 Вольт такая проверка должна проводиться не реже 1 раза за 12 лет.

Итоги

Подводя итог всему описанному в предыдущих главах, необходимо отметить следующие основные моменты:

Систематические проверки заземляющих контуров позволяют убедиться в их полной работоспособности.
При решении проблемы касающейся того, каким прибором следует снимать показания – предпочтение отдается специальным многофункциональным устройствам, обеспечивающим высокую точность измерений.
В процессе их проведения важно придерживаться общепринятых методик определения точных значений измеряемых величин.
С полной формулой определения суммарного сопротивления всей заземляющей конструкции можно ознакомиться в соответствующих разделах ПУЭ.

В дополнение к статье предлагаем для просмотра видео материалы, в которых показывают как измеряется сопротивление заземления с помощью различных многофункциональных приборов.

https://youtube.com/watch?v=mBGMmbyOqEs

В заключительной части обзора отметим, что для более подробного ознакомления со всеми рассмотренными вопросами следует обратиться к многочисленным источникам, широко представленным в сети. Там же можно найти большое количество тематических подборок и видео обзоров, позволяющих узнать о том, как проверить и точно измерить сопротивление заземляющих конструкций самого различного типа и класса.
