Освещение в гараже своими руками: видео, фото, схемы

Полезные советы от электрика

Если вы разделили все освещение на определенные зоны, целесообразно устанавливать выключатель непосредственно возле нее. К примеру, возле слесарного стола, возле капота и т.д. При желании можно установить проходные выключатели, которые позволят включать и выключать освещение, как от входа, так и с самой зоны.
На случай отключения электроэнергии сделайте аварийное освещение в гараже. Для этого отлично подойдут галогенные лампы или led светильники на 12 В. Если во время ремонта пропадет электропитание, вы всегда сможете продолжить, запитав аварийное освещение от аккумулятора.
При наличии прожектора у входа, подключайте его через датчик движения, так вы сэкономите на освещение улицы и сможете создать своеобразную сигнализацию.
Для большей эффективности световой поток от стационарного освещения в гараже должен быть рассеянным, чего можно достигнуть при помощи плафонов и отражателей. А вот переносную локальную подсветку можно делать одним пучком света для определенной точки.
Установите контур заземления и проложите третью жилу в проводке, это позволит предотвратить электротравмы и возгорание из-за замыкания на корпус.
При выборе материалов и устройств приобретайте продукцию известных производителей.

Какие особенности гаража влияют на систему его освещения

Для начала давайте попробуем сформулировать – в чем должна заключаться специфика системы освещения в гараже.

Прежде всего, в помещении гаража его владельцы нередко хранят различные горючие и взрывоопасные составы. Поэтому электрическая проводка, а также осветительные приборы должны соответствовать повышенным требованиям безопасности. Кроме того, продумывая распределение света, необходимо учитывать эффективность и экономичность будущей системы.

Итак, главные условия при обустройстве освещения, выполнение которых сделает пребывание в гараже комфортным — это его безопасность и достаточная интенсивность.

Хотим мы этого или нет, но гараж всегда является зоной повышенной пожароопасности. И это обязательно учитывается при создании системы освещения

Чтобы спланировать эффективное и надежное освещение в гараже, необходимо учитывать несколько важных факторов:

Принимается в расчет высота потолка и общая площадь помещения.
Заранее планируется расположение рабочих зон.
Подбирается материал отделки стен, пола и потолка, причем важную роль играет и цвет отделки.
Уточняются нормы освещенности, а отсюда – и требуемый световой поток ламп, необходимых для ее достижения.
Выбираются оптимальные типы осветительных приборов и лампы с соответствующей излучающей способностью.

Стоит выделить некоторые требования правильной организации распределения света и выбора светильников:

Освещение должно быть равномерным и охватывать всю площадь помещения, то есть не должно оставаться затемненных углов. Поэтому рекомендуется совмещать общее верхнее освещение с зональным.
Система должна быть экономной, так как будет задействоваться в любое время суток ввиду отсутствия естественного дневного света. Поэтому стоит предусмотреть использование ламп с минимальным энергопотреблением. Они, как правило – и более безопасные с точки зрения опасного нагрева до высоких температур.
В гаражных условиях, как ни крути, пыли и влаги все равно больше, чем в обычных помещениях. Значит, все электрооборудование должно быть надежно защищено от негативного влияния этих факторов.

Основные требования

На сегодняшний день существуют определенные правила, затрагивающие расположение осветительных приборов, следование которым позволит вам максимально комфортно организовать освещение в помещении

Обратите внимание на несколько требований:

Важно организовать равномерное освещение. Сделать это можно посредством использования нескольких светильников для основного и местного значения.
Лучше всего останавливать свой выбор на экономичных лампах, которые не требуют большого количества электроэнергии для функционирования

Это связано с тем, что в гаражном помещении свет будет включаться сравнительно часто, поскольку в гараже отсутствует естественное освещение.

Помимо этого, можно выделить отдельные требования, которые предъявляются к осветительным приборам. В данной ситуации каждый квадратный метр помещения должен иметь минимум 15 Ватт мощности. Обычно, чтобы добиться желаемого результата, лучше всего организовать многоуровневую систему. Для её реализации стоит установить фиксированные и нестационарные светильники.

Электрическая проводка

Электропроводку желательно сделать скрытой, но это возможно лишь на этапе строительства, точнее, перед оштукатуриванием стен. Проводку нужно прокладывать параллельно потолку.

Инструкция по прокладке электрической проводки

Если было принято решение сделать все своими руками, то нужно четко следовать приведенной ниже инструкции.

Шаг 1. Сначала составляется схема электроснабжения, в которой указываются точные места размещения каждого из светильников.

План

Шаг 2. Затем следует покупка распределительных боксов, ламп, переключателей и розеток.

Шаг 3. Просчитывается длина кабеля (его размеры – 1,5х3 мм). Помните:

если кабель прокладывается в открытую, то используется марка BВГ нг LS;
если кабель будет проходить по пластиковым трубам, то BВГ нг.

Шаг 4. После покупки устанавливаются все электроприборы согласно составленному ранее плану.

Шаг 5. Далее прокладывается кабель, подсоединяется к электрощитку и всем электроприборам в гараже.

Прокладка кабеля

Шаг 6. Распаиваются распределительные боксы.

Шаг 7. Приборы включаются, проводится пробный запуск системы.

Электропроводка в гараже

В итоге отметим, что обустроить освещения в гараже намного проще, чем в квартире. Это можно сделать своими руками, не прибегая к помощи профессиональных электриков (хотя, конечно, будет лучше, если они этим займутся). Главное – всегда соблюдать меры электробезопасности!

Типы ламп для гаража и способы расчета количества

Гараж ничем не отличается от других помещений, требующих освещения, поэтому его можно осветить, используя следующие типы ламп:

лампы накаливания;
люминесцентные лампы;
галогенные лампы;
светодиодные лампы или ленты.

Лампы накаливания не требуют особых знаний в установке и использовании, к тому же обладают доступной ценой. Но есть и ряд отрицательных моментов: они потребляют большое количество энергии, имеют короткий срок службы и неравномерно распределяют свет. Электрики не советуют использовать данный тип ламп в гараже.

Гараж – это строение, в котором окна не предусмотрены, поэтому он является достаточно темным помещением. В таких случаях к вопросам освещения нужно подходить более скрупулезно, ведь оно должно обеспечивать стопроцентную видимость всех уголков гаража. Одним осветительным прибором в гараже не обойтись. Для создания полноценного освещения требуется определить зоны, в которых свет используется чаще, и их необходимо обеспечить качественными светильниками. Поэтому на начальных этапах по работе с освещением необходимо точно определить количество осветительных приборов и провести схематичную разводку.

Для гаража небольших габаритов, например 6 х 3 или 4 х 5 метров рекомендуют устанавливать 4 или 5 осветительных элементов. Например, 2 светильника устанавливают на въезде в помещение, 2 прибора — над стеллажами с верстаком и 1 — над зоной хранения бытовых вещей и запасных частей. В случаях наличия смотровой ямы или подвала необходимо рассмотреть варианты обеспечения освещения и в этих зонах. На въездной части в гараж светильники нужно размещать по боковым стенам, так ка такое расположение создаст равномерное освещение и в темное, и в светлое время суток, что облегчит въезд автомобиля в помещение.

Зона, где располагаются стеллажи с запасными частями, инструментами и верстаком, называется верстачной. Для обеспечения освещения в этой зоне главным фактором являются габариты станка. Если верстак небольшой — достаточно одного светильника, в других случаях нужно рассмотреть варианты дополнительной установки светильников. Бывалые мастера гаражного промысла советуют в верстачной зоне монтировать два светильника: общего и специального назначения.

Для освещения складской зоны рекомендуется обеспечить освещение каждого яруса. Для этого на каждом стеллаже устанавливают несколько маломощных осветительных приборов, которые создают прекрасную видимость каждого элемента стеллажа.

Расчет электропроводки

После сделанного выбора количества и типа осветительных приборов должны делаться подсчет метража используемого провода, определение напряжения автомата-выключателя и схема освещения. Как мы уже говорили, помещение чаще всего делят на три контура: въездная территория, верстачная и складская. В индивидуальных случаях, при наличии подвала рассматривают дополнительную зону для обеспечения его освещения.

При установке светильников в погребе автоматический выключатель устанавливают рядом с входом в подвал. Если у вас выделены три зоны, то запитку электротоком можно обеспечить с помощью медного кабеля с сечением 2,5 миллиметра либо алюминиевого провода сечением 4 миллиметра. Провода с таким сечением обеспечат вам бесперебойное поступление электричества: даже если в одном из контуров произойдет короткое замыкание, два других будут работать в прежнем режиме.

Для грамотного определения мощности осветительных приборов пользуются нормами и требованиями, изложенными в СНиПе. СНиП – это документ, содержащий в себе все показатели норм и правил для создания комфортной системы освещения в гаражном помещении. Для того чтобы самостоятельно рассчитать мощность потребляемого света в гараже, используют следующую формулу: S x P / N, где P – удельная мощность, S – площадь гаража, N – число ламп.

Профессионалы советуют проводить монтаж освещения на три контура, у каждого будет свой автомат на 16 ампер.

Установка электрического щитка

Рассмотрим более подробно установку распределительного шкафа. Многое зависит от выбора места его расположения. Правилами оговаривается, что распределительные щиты устанавливаются в удобном для пользования и обслуживания месте. Кроме того:

высота над уровнем пола определена в пределах 150–180 см;
расстояние от щитка до водопроводных труб и системы канализации должно быть не более 1 м (ПУЭ п.7.1.28);
материал шкафа должен быть несгораемым (не поддерживающим горение);
дверца обязательно снабжается запорным устройством (замком, задвижкой, щеколдой) и смотровым окном, через которое должны хорошо просматриваться цифры на счётчике.

Как правило, вводной кабель приходит в гараж со стороны дверей. Там же устанавливается и распределительный шкаф. Последовательность действий следующая:

Закрепить ящик на выбранном месте. Для крепления обычно используются саморезы, которые вкручиваются в стену через специальные отверстия в задней стенке щитка.
Завести все приходящие на щиток кабели. Для этого в боковых стенках есть специальные отверстия с гермовводами.
Закрепить DIN-рейку. Это специальная металлическая пластина, на которую устанавливаются все электрические приборы.
Закрепить все необходимые элементы (счётчик, автоматы, УЗО) на DIN-рейку при помощи имеющихся на них фиксаторов.
Установить нулевую колодку.
Зачистить провода. Если используется многожильный кабель, концы проводов желательно опрессовать. Также опрессовываются соединения из нескольких одножильных проводов. Для этого потребуется специальный инструмент — пресс-клещи.
Произвести соединения согласно схеме. Фазовые провода заводятся в автоматы и УЗО, нулевые — соединяются через нулевую колодку.
Затянуть все соединения с максимальным усилием. Это необходимо сделать для устранения возможного дребезга контактов.
Пригласить представителя энергосбытовой компании для опломбирования счётчика и получения разрешения на ввод системы в эксплуатацию.

Теперь, уходя из гаража, не забудьте выключить все автоматы.

В заключение расскажем о том, какими проводами лучше делать монтаж. Для площади сечения вводного кабеля приняты следующие нормы :

для тока 25 А — 6 мм2;
для тока 40 А — 10 мм2;
для тока 63 А — 16 мм2.

Силовое оборудование внутри щитка соединяется медными одножильными проводами. Согласно принятым стандартам, сечение этих проводов должно быть:

при максимальном токе в 15 А — 1,5 мм2;
при максимальном токе в 21 А — 2,5 мм2;
при максимальном токе в 27 А — 4 мм2;
при максимальном токе в 34 А — 6 мм2.

Видео: модернизация света в гараже

Сделать самостоятельно проводку в гараже может каждый человек

Для этого необходимо соблюдать осторожность при обращении с электричеством и следовать правилам личной безопасности. Консультация с опытным электрослесарем поможет определиться с выбором материалов на рынке

Внимательное изучение ПУЭ даст возможность избежать грубых ошибок.

Выбор гаражных светильников

Лампочка в гараже

Привычные для нас лампы накаливания, или «лампы Ильича», как их еще называют, нежелательно использовать ввиду ряда причин.

У таких ламп крайне низкий КПД, из-за чего большая часть вырабатываемой ими энергии становится теплом, а не светом.
Оставшийся же свет не способен обеспечить комфорт при ремонте автомобиля.
Еще в этом свете преобладает желто-красный спектр, который мешает работе.

Пожалуй, единственным преимуществом таких ламп можно считать простоту принципа работы, в то время как недостатков больше:

при перегорании ламп нередко образуются искры, способные вызвать пожар;
для работы им необходимо большое количество энергии.

А теперь рассмотрим, какие виды светильников рекомендуются специалистами к использованию в освещении гаража.

Галогеновые лампы

Идеально подходят для гаража, функционируют практически так же, как лампы накаливания, вот только колбу в данном случае заполняют парами брома. Это позволяет вольфрамовой нити лучше разогреваться и, как следствие, давать больше света. Более того, галогеновые лампы характеризуются длительным эксплуатационным сроком (рабочий ресурс достигает 4 тысяч часов).

Люминесцентные лампы

Это стеклянные колбы с электродами, заполненные инертным газом. Их внутренняя поверхность покрывается специальным люминесцирующим составом (люминофором), который светится при ультрафиолете под действием дугового разряда.

Если остановили выбор на этом виде ламп, то советуем купить модели класса IР-65 – в них предусмотрена защита от пыли и влаги, также они работают с низким давлением.

Светодиоды

Светильник светодиодный

Светодиоды – новое слово в осветительной технике, имеющее всего один минус – высокую стоимость.

Также отметим, что такие светильники вдвое экономичнее люминесцентных: в них нет вредных для здоровья веществ, а излучаемый свет, по сравнению с галогенками, более живой и насыщенный (даже без использования плафонов).

Подведем итоги. Светодиодные лампы идеально работают при любых условиях. Люминесцентные лампы лучше использовать в отапливаемых гаражах – это сократит затраты на электроэнергию. В холодном помещении желательно установить галогенки.

Возможные варианты освещения гаража

Электрификация гаража, который относится к классу подсобных помещений, представляет собой целый комплекс мероприятий. Для того чтобы лучше представлять себе выполнение каждого этапа этой работы, необходимо ознакомиться с видами ламп, которые можно использовать для освещения. У каждого из них есть свои достоинства и недостатки.

Виды осветительных приборов для гаража

Лампы накаливания — традиционный и весьма доступный вид освещения. Имеют низкую цену, но срок службы невелик. Жёлтый спектр излучаемого света и большое количество выделяемого тепла. КПД — не более 45%, потребляет много электроэнергии.
Галогенные лампы — хорошо зарекомендовавшие себя светильники, излучающие ровный и яркий свет. Принцип работы такой же, как у «лампочки Ильича» — вольфрамовая нить накаливания разогревается в колбе, наполненной бромными парами. Галогенные светильники имеют длительный эксплуатационный срок — до 5 000 часов. Недостаток — чувствительность к перепадам напряжения в сети и большое количество потребляемой энергии. Эксплуатация без защитного плафона и появление жирных пятен на поверхности стеклянной колбы значительно сокращают срок службы.
Люминесцентные лампы. Довольно распространённый вид освещения для гаражей. Удобен тем, что даёт ровный, «холодный» свет. Расход электроэнергии значительно ниже, чем у ламп накаливания. Длительный срок службы. Принцип работы заключается в том, что люминофор, покрывающий внутреннюю поверхность колбы, светится под воздействием ультрафиолетовых лучей. К недостаткам относится повышенное содержание ртутных паров, которые могут причинить ущерб здоровью. Кроме того, при перепадах напряжения такая лампа может работать неравномерно, возникает эффект мерцания.
Энергосберегающие лампы. Один из самых выгодных вариантов освещения. Отличается низким уровнем потребления электроэнергии, хорошей светоотдачей и длительным сроком службы. В продаже имеется большой выбор форм и цвета свечения (матовый, жёлтый, белый и т. д.). Недостатки — цена выше среднего уровня и ртутные пары, заполняющие внутренности лампы.
Светодиодные светильники. Высокие эксплуатационные характеристики — низкое потребление энергии, долгий срок службы (до 100 тыс. часов), ровный, яркий свет. Огромным плюсом является безопасность таких ламп. Минус — высокая цена.

Филиппинские фонари

Практичность и целесообразность метода низкая, но все же такой фонарь вызывает повышенный интерес. Суть его заключается в использовании солнечного света, который будет проникать внутрь гаража через бутылку. Согласитесь, интригует.

Схема выглядит так:

берется обычная пластиковая бутылка, очищается и моется;
сверху надевается прямоугольный экран из нержавейки;
в емкость наливается вода на 3 см выше экрана;
воду следует смешать с отбеливателем или хлоркой (так она не зацветет);
в крыше делается отверстие;
закрепляется светильник;
свет солнца преломляется и создается освещение внутри гаража;
все стыки закрываются силиконом.

Подобное творение выдает мощность, которая равна 50 Вт лампе накаливания и может освещать до 10 квадратных метров. Если это какой-то сарай, то филиппинку сделать можно. Причем сразу несколько.

Но вот только ни один здравомыслящий человек не будет дырявить кирпичный или бетонный потолок, чтобы вставить туда пластиковую бутылку.

Виды ламп

При подборе ламп нужно учитывать особенности помещения и размер бюджета на обустройство света. Также при выборе стоит учитывать качество напряжения в сети, т.к. возможно нужно будет докупить стабилизатор напряжения или ИБП.

ИБП

Люминесцентные

Данные светильники считаются наиболее безопасными. Они долго работают и редко перегорают. При этом они очень яркие и потребляют мало энергии. Лучше всего подойдет белый цвет, чтобы уменьшить нагрузку на глаза.

Гараж считается пыльным и влажным помещением. Потому лампы должны быть хорошо защищены.

Люминесцентные лампы

Лампы накаливания

Они очень дешевые, и их легко монтировать. При этом освещение всегда хорошее. Но у них есть два недостатка:

Они служат недолго.
Потребляют очень много энергии.

лампа накаливания

Галогенные

Энергоэффективны. Хорошо подходят для локального освещения. Из недостатков – плохая защита от воздействия влаги и пыли.

Галогенные лампы

Светодиоды

Служат очень долго, но при этом они очень дорогие. Не пользуются большим спросом.

Оптимальным вариантом будет совмещение всех перечисленных видов ламп. Это позволит сделать освещение максимально эффективным при низких затратах.

Светодиодные лампы

Как выбрать лампы для гаража

Галогенные

Плюсы:

Хороший свет.
Экономные.
Длительный срок работы.

Минусы:

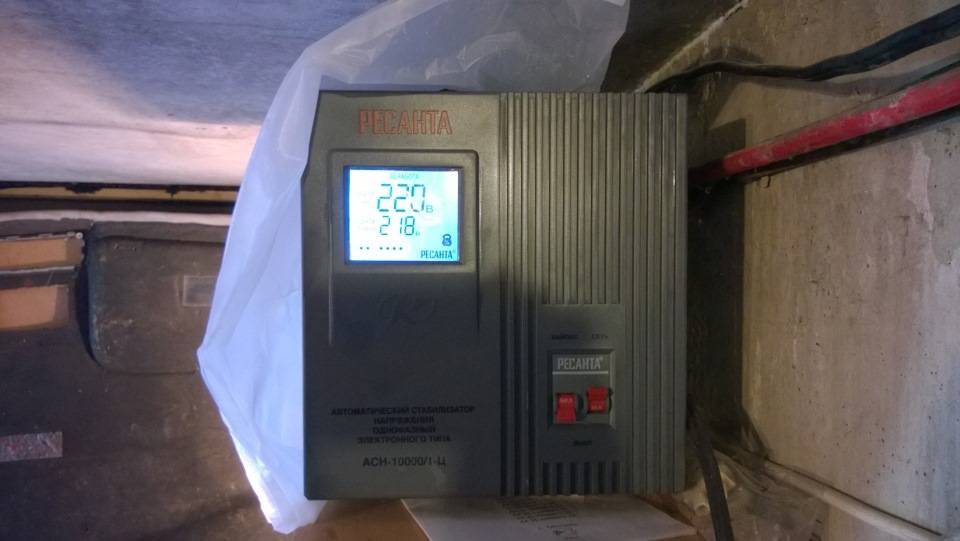

Плохо работают при перепадах напряжения, необходимо устанавливать дополнительно стабилизатор напряжения.

Если у вас стабильное напряжение или их устанавливать со стабилизатором, тогда вариант вполне неплох.

Люминесцентные

Такие лампы можно назвать хорошей альтернативой галогенными, но есть и нюансы.

Плюсы:

Хороший свет.
Долгий срок работы (дольше галогенных).
Хорошая светоотдача.

Минусы:

Боятся скачков напряжения.
При температуре ниже 5-ти градусов сразу выходит из строя. Устанавливать их можно только в теплом гараже.

Такой вариант мы не рекомендуем, минусов слишком много. Если у вас гараж находится в доме или вы постоянно в нем работаете, только тогда стоит задуматься о нем. Узнайте, как сделать освещение в гараже без электричества.

Лампы накаливания

Их часто устанавливают, лампы имеют низкую стоимость, но и обладают рядом факторов. Если вы находитесь в гараже нечасто, то такой вариант стоит рассматривать в качестве основного. Что-то случалось с лампой в этот же день можно купить новую, цена позволяет.

Плюсы:

Низкая стоимость.
Не боятся перепадов напряжения.

Минусы:

Потребляют много электроэнергии.
Пожароопасные.
Низкий КПД.
Плохая световая отдача.
Маленький срок службы.

Светодиодные лампы для гаража

Наш ресурс Все-электричество рекомендует такой вариант, рассмотрим подробней.

Преимущества:

Лучшее энергосбережение.
Высокая светоотдача.
Пожаробезопасные.
Долгий срок службы (около 50 000 часов).
Не боятся перепадов напряжения.

Есть и существенный недостаток – очень большая стоимость. Так что если вы решили провести свет в гараже своими руками, опирайтесь на свои личные размышления. Мы рекомендуем, остальное зависит от размера вашего кошелька, для вас мы также подготовили статью: как выбрать светодиодную лампу.

Секреты обустройства

В принципе, расположение ламп зависит лишь от индивидуальных предпочтений, т. к. представление о комфорте у всех разное. Обычно светильники крепят на потолке и стенах, но в то же время все большую популярность обретает автономное освещение с помощью автомобильного аккумулятора. Благодаря ему условия, при которых проводятся ремонтные работы, независимы от включения/отключения электричества, что нередко случается в гаражных массивах.

Основные принципы обустройства автономной системы освещения

Ленты светодиодов должны устанавливаться в плафонах (по 300 штук в один плафон).
Проводка прокладывается по подвесному потолку.
Переключатель должен выводиться на щиток.
Провода подключаются к аккумулятору, а он, в свою очередь, к зарядному устройству.

Довольно часто встречается многоуровневое освещение гаража, когда на потолке устанавливается большая лампа, а в пределах рабочих зон – несколько боковых светильников поменьше. Такая система характеризуется тем, что при обустройстве учитывается условное деление стен на несколько уровней:

уровень №1 – потолок;
уровень №2 – 180 см;
уровень №3 (он же рабочий) – 75 см;
уровень №4 – 40 см.

Боковые лампы желательно закрепить на кронштейны, чтобы с легкостью подстраивать их под рабочие нужды, поворачивая в ту или иную сторону. Если светильники стационарные, то их нужно установить так, чтобы излучаемый свет не слепил глаза. Кроме того, все лампы обязательно нужно помещать в плафоны, иначе блики и мерцания будут неизбежно раздражать глаза.

Важные особенности обустройства освещения гаража

В гаражной постройке принято не только хранить автотранспортные средства, но и множество других вещей, инструментов и аксессуаров.

Такие сооружения зачастую используются для проведения мелкого автомобильного ремонта и проведения других работ, для которых недостаточно естественного освещения:

отсутствие окон и нормального уровня освещенности от естественных источников света;
необходимость полноценного искусственного освещения даже в самых удаленных уголках помещения;
грамотное обустройство рабочей зоны для работы со специальным оборудованием и инструментами.

Чтобы понять, как правильно подключить освещение в гаражной постройке, необходимо учитывать целый ряд факторов и правильно подобрать систему освещения.
