Глубина и ширина штробы

Глубина штробы связана с диаметром диска.Для выполнения электромонтажа хватит диска диаметром 150 мм. Инструмент с таким диском даст глубину реза до 4,5 см.

Штробы под прокладку труб под газ или воду режут диском 180 мм. При этом глубина штробы достигает 60 мм. Диск 230 мм. дает глубину 85 мм.

Однако, здесь следует учесть, что при работе с ним не получится сделать канавку менее полутора сантиметров.

Ширина реза регулируется в пределах от 0,6 до 6 сантиметров. Электрикам нет необходимости работать с инструментом, который позволяет делать пазы максимальной ширины и глубины.

Такой штроборез стоит дорого, да и весит намного тяжелее. Поэтому перед тем, как выбрать штроборез, хорошо подумайте преимущественно какие работы им будут выполняться.

Как выбрать штроборез

Существует несколько важных критериев, на которые нужно обращать внимание при подборе наиболее подходящего для вас штробореза. Рассмотрим каждый вкратце

Диаметр диска

Является наиболее определяющим параметром, поскольку он прямо влияет на глубину канавки. Помните – чем он больше, тем канавка глубже.

Чтобы понять, какой именно диаметр нужен, рассмотрим возможные задачи.

Нужно пропилить небольшие канавки? Тогда нужны диски диаметром 125 мм.
Требуется монтаж электропроводки, ее сокрытия в стенах и полах, а также тех же самых действий с водопроводом? Обратите внимание на диски диаметром 150 мм.
У вас на носу строительство или капитальный ремонт? Тогда лучше брать диски диаметром 230 мм.
А вот если ремонт требует распиливания стены для создания очень глубоких паз – тогда именно для вас есть диски диаметром 300 мм.

Первоочередный выбор инструмента должен быть основан на том, какой диаметр имеет рабочий дискНа что обычно обращают внимание при выборе штроборезов

Второстепенные критерии

Мощность

Второй по важности критерий выбора штробореза — мощность двигателя. В 2017 году существуют модели мощностью от 900 до 2800 Вт

Более мощные агрегаты уже называются стенорезными машинами, которые применяются профессиональными строительными компаниями.

Чтобы правильно выбрать мощность штробореза, нужно определиться со сферой его применения. Для работы по дому, мелких электромонтажей вполне достаточно купить универсальную модель не более, чем на 1,5 кВт. Если же вы занимаетесь капитальным ремонтом и используйте инструмент для создания глубоких штроб под трубы, лучше взять подходящий штроборез, мощностью не менее 2 кВт.

Обсудить какой-либо из вопросов вы можете на нашем форуме электриков в соответствующем разделе!

Популярные производители

Сегодня компаний, производящих штроборезы и поставляющих их на рынок «тьма-тьмущая», однако мы рассмотрим лишь наиболее известных производителей.

1. Makita – японская компания. Они известны качеством и разнообразием продукции. Достаточно распространен, но в некоторых местах его не найти.

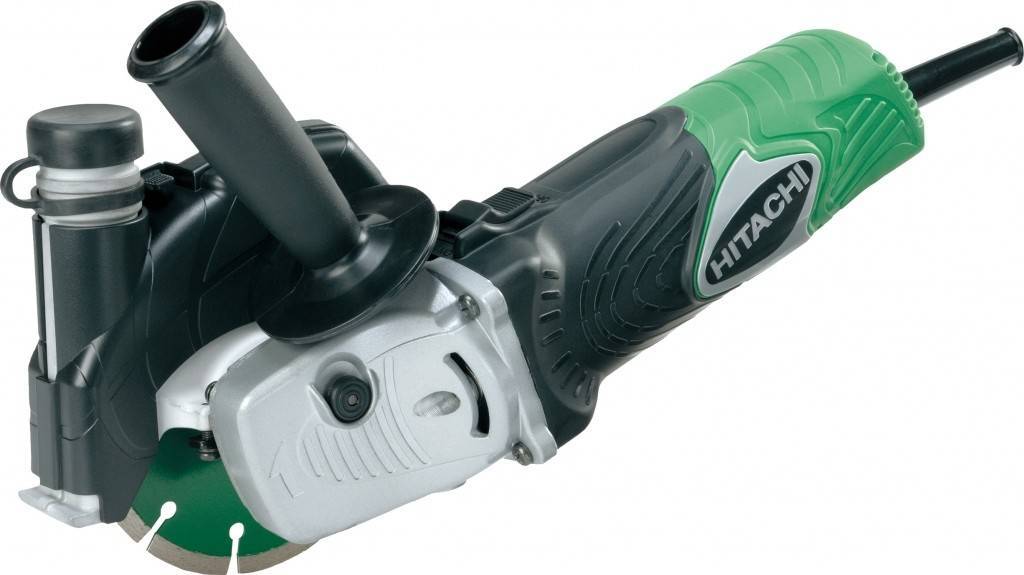

2. Hitachi – ещё одна компания из Японии, известная на весь мир своим качеством продукции.

3. Bosch – немецкая компания. Довольно распространенный бренд на отечественном рынке. Каждый хотя бы слышал о нем. Свою славу он получил за свое высокое качество приборов и большой ассортимент.

4. AEG – чуть менее известная немецкая компания, которую рекомендуют из-за высокого качества.
5. Hilti – объединение Китая и Австрии, которое малоизвестно, но на российском рынке можно найти данную модель.

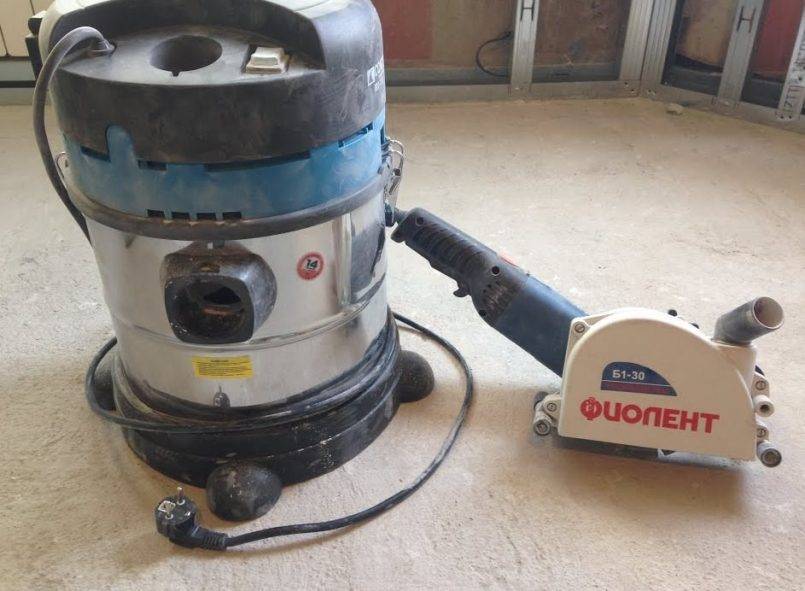

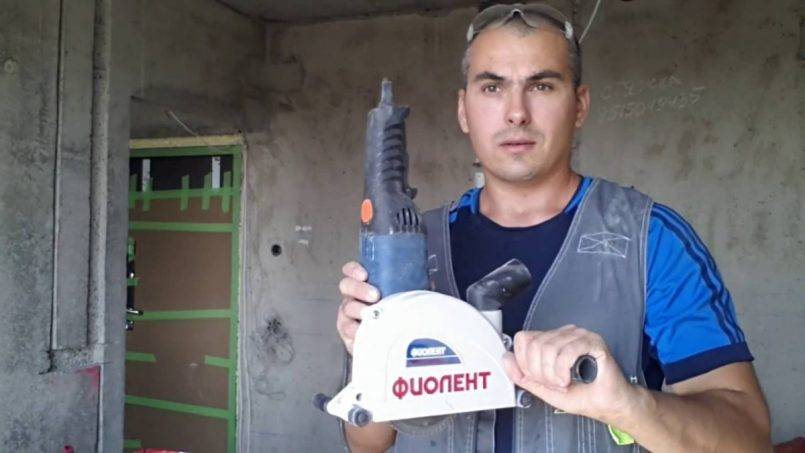

6. Зубр и Фиолент – два представителя российского рынка инструментов, поставляющих довольно качественную продукцию не только на внутренний, но и на внешний рынок.

В результате продвижения политики импортозамещения российские производители начали массовое производств качественного инструментария

Принцип работы

По поводу самих штроб немного поговорили, теперь давайте обсудим штроборезы. Они представляют собой специальный электроинструмент, который используется для формирования борозд в строительных материалах (бетон, камень, кирпич, пенобетон).

По своей конструкции штроборез или, как его называют, бороздодел очень похож на обычную болгарку и, по сути, являются одной ее разновидностью. В принципе, все то же самое: редуктор, шпиндель, те же органы управления, также располагается двигатель, кожух, точно такие же рабочие части. Однако штроборез лучше тем, что позволит вам, как минимум, в два раза быстрее изготовить штробы. Кроме этого, края выходят ровнее. Используя его, вместо болгарки вы заметно снизите степень запыленности помещения, даже без применения пылесоса. К тому же, сама работа будет безопасней. Давайте посмотрим, в чем их особенность.

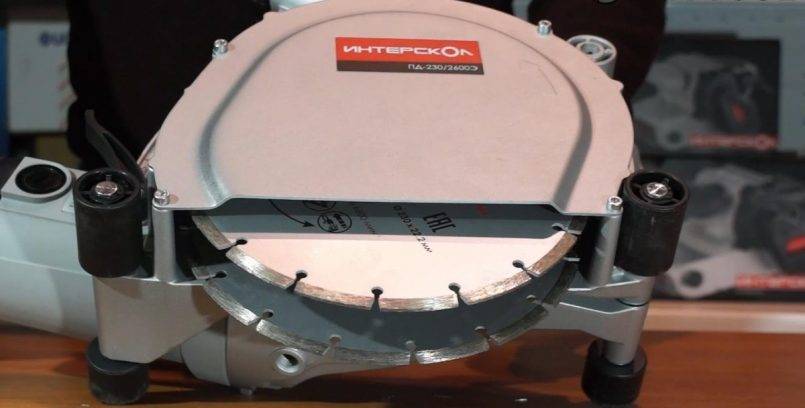

Во-первых, основная масса моделей обладает двумя пильными дисками. Зависимости от необходимой ширины штробы, расстояние между ними меняется. В итоге, после одного прохода вы получите 2 абсолютно параллельные линии реза. Если сделать его из болгарки, то вам пришлось бы резать два раза и получить точные одинаковые линии вряд ли бы получилось.

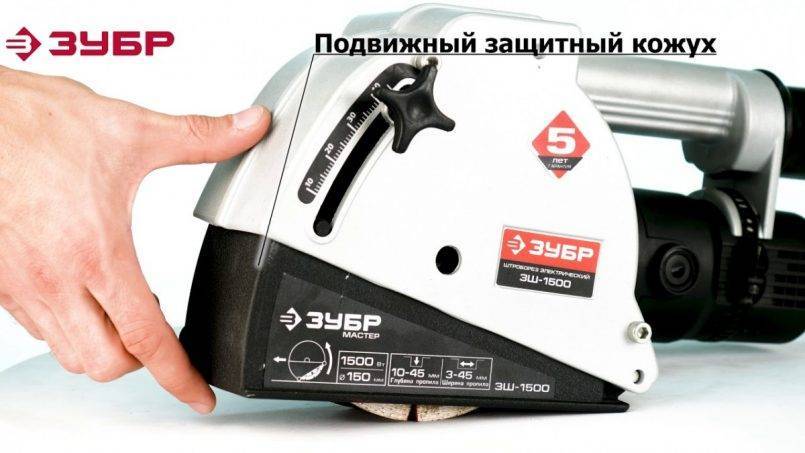

Во-вторых, штроборезы обладают салазками и платформой с роликами. Эта платформа может устанавливаться под различными углами по отношению к оси реза. Таким образом, можно поставить необходимую глубину реза, тем самым обеспечивая стабильность и великолепную устойчивость штробореза. У болгарки такого достичь сложно. Вы всего лишь прижимаете инструмент к стене и ведете по заранее отбитым линиям. Отбить точные линии можно, например, с помощью лазерного уровня. Салазки могут иметь пружины. Это сделано для того, чтобы при вынимании его из реза, они перемещались вниз и фиксировались, тем самым защищая рабочего от прикосновения к режущей части. Этот функционал называется защита от погружения.

В-третьих, все модели имеют серьезную функцию – защита от пыли. Как раз пыли во время работы получается очень много. Система выполнена из кожуха с патрубком, который подключается к пылесосу, а также контейнера или мешка. Кожухи, в свою очередь, тоже могут иметь различную конфигурацию. Например, форму лабиринта, для лучшего удаления пыли.

На что обратить внимание?

Ну и двигаясь ближе к концу статьи хотелось бы предоставить несколько простых советов, которые также помогут вам в выборе бороздодела:

Обращайте внимание на комплектацию инструмента. Обязательно проверьте длину шнура, чтобы она была достаточной для работы

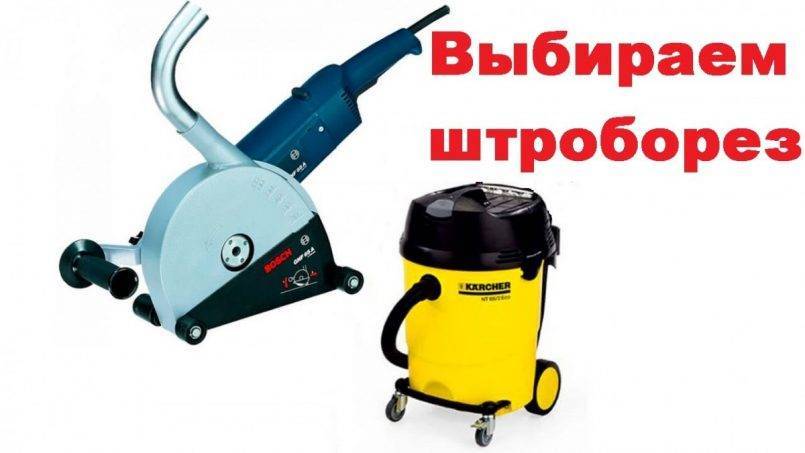

Помимо этого, если вы хотите выбрать штроборез с пылесосом, еще в магазине проверьте, насколько удобно работать с подключенным шлангом. Очень часто производители не сильно продумывают данный момент, из-за чего при подключении пылесоса сильно ухудшается угол обзора и возможность управления аппаратом. Еще хорошо, если модель оснащена зубилом для выемки пропила из штробы, дополнительными ручками, ключами и кейсом. Комплектация говорит о многом.
Проверьте, как работает бороздодел, который вы решили выбрать. Еще в магазине включите аппарат в розетку и проверьте шумность его работы, это достаточно важный нюанс. Также не забудьте проверить, какой люфт у шпинделя, насколько хорошо работает регулировка ширины и глубины реза. Помимо этого убедитесь, что модель, которую вы решили купить, не слишком сильно вибрирует в руке.
Убедитесь в том, что эргономика устройства вам подходит

Очень важно, чтобы выбираемый бороздодел хорошо лежал в руке, иначе работать им будет проблематично. Особенно это важно, если вам нужно подобрать аппарат для повседневной работы

Всевозможные рифления и резиновые вставки в ручки повышают удобство пользования.

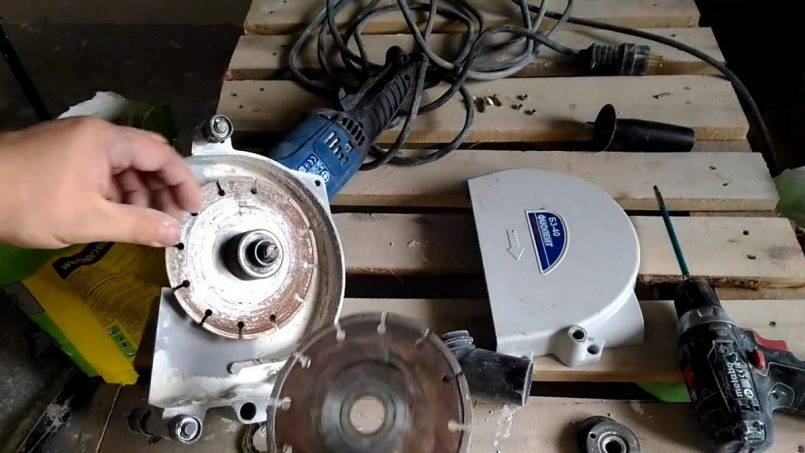

Кстати, можно даже сделать штроборез из болгарки своими руками. Инструкция по сборке предоставлена в статье, на которую мы сослались!

Как выбрать штроборез

Конструкция штроборезов очень сильно напоминает упомянутую ранее угловую шлифмашину или, как её окрестил рабочий люд — болгарку. Однако в отличие от болгарки, на которую устанавливается всего лишь один диск, штроборез имеет два режущих элемента. Поэтому, работать со штроборезом можно намного эффективнее, а штробы всегда получаются ровными и аккуратными.

Кроме этого, в устройстве штробореза предусмотрена возможность регулировки глубины пропила, чего, к сожалению, не скажешь про болгарку. Во многих моделях предусмотрена также и возможность отвода пыли в специальный контейнер с фильтром, ну или мешок. Это во много раз уменьшает образование пыли во время резки штроб, что, конечно же, также является неоспоримым преимуществом.

Штроборез — это, электрический инструмент, поэтому его многие технические характеристики зависят в первую очередь от мощности установленного двигателя. Мощность штробореза бывает различной, но, как правило, не менее 0,9 кВт. Большинство моделей штроборезов, выпускаемых компаниями Makita или Bosсh, имеют мощность от 1,5 до 2 кВт.

От мощности штробореза зависит вес инструмента, со всеми вытекающими отсюда последствиями, например, такими как удобство, работать им на весу. Однако маломощным штроборезом до 1 кВт, навряд ли удастся прорезать штробу в бетонном полу под трубы сантехники или отопления.

Поэтому отсюда вытекает первое правило при выборе штробореза — выбирать его нужно исключительно под собственные потребности. Например штроборез для электрика, не должен быть тяжёлым и слишком мощным, для пропила бороздок в стене под провода вполне хватить инструмента мощностью в 1 кВт.

Кроме мощности штробореза, на его выбор влияют и такие важные на самом деле характеристики, как предельно допустимая глубина и ширина пропила. Опять же, для резки штроб под электропроводку, вполне хватит канавки шириной в 2 см. Выбирая же бороздодел для более серьёзных штроб, следует отдавать предпочтение тем моделям, которым подвластны штробы шириной свыше 6 сантиметров.

Что же касается допустимой глубины, то она зависит в первую очередь от диаметра диска, устанавливаемого на штроборез. Понятное дело, чем больше диск, тем больше и такой показатель, как глубина пропила. Если нужны штробы с максимальной глубиной, то стоит отдать предпочтение штроборезу, на который можно установить 230 диск.

Какой он — хороший бороздодел?

На сегодняшнее время электроинструмент дополняется разными полезными функциями, предназначенными в первую очередь повысить удобство работы с ним и защитить человека от травм. В хорошем штроборезе обязательно предусмотрена одна из таких полезных функций и называется она системой поддержания частоты оборотов двигателя.

Что это значит? На самом деле всё достаточно просто, и когда на штроборез увеличивается нагрузка во время работы, мощность двигателя автоматически увеличивается, установленной в инструменте электроникой. Это позволяет в первую очередь поддерживать производительность работы на одном уровне и значительно повышает удобство работы с инструментом.

Наличие функций защиты от перегрузок и заклинивания, также являются весомым плюсом штробореза при его выборе. При работе, бороздодел испытывает колоссальные нагрузки, сильно нагреваясь, что ни к чему хорошему не приводит. Система от перегрузки, поможет в данном случае сберечь инструмент.

Резка бетона очень тяжёлое дело, может попасться даже арматура или металлическая сетка, по этой причине, во многих современных штроборезах предусмотрена и функция предотвращающая заклинивание диска. Когда происходит такая неприятность во время резки штробы штроборезом, диск инструмента автоматически переводится на холостой ход.

Ну и не стоит, наверное, говорить про наличие системы отвода пыли, через возможность подключения к штроборезу строительного пылесоса или хотя бы присоединения к нему контейнера, мешка для сбора пыли. Здоровье важнее всего, не стоит дышать очень вредной бетонной пылью (силикоз ещё никто не отменял) тем более, если работать со штроборезом приходится очень часто.

Нужно ли делать выбор по характеристике штробы

По сути, самым оптимальным будет выбор штробореза исходя из максимально возможно глубины и ширины планируемых штроб. Здесь весь вопрос будет зависеть от ваших потребностей. Если вам будет достаточно прокладывать лишь электрические провода, даже в гофре, то вам будет достаточно ширины 20 миллиметров, а если вам необходимо прокладывать трубы большего размера, то выбор должен остановиться на инструменте, который может делать борозды размером 45-60 мм. Если появится необходимость изготовление борозд и еще больших размеров, то их способны выполнить штроборезы с 1 диском, например модель Hilti DCH 230. Наименьшая ширина борозды может составлять 3 мм, у фирмы Bosch (то есть это толщина круга), а также 6-9 мм отдельных моделей компании Makita. У некоторых образцов ширина может выставляться автоматически, но все же в основной массе случаев она выставляется вручную, набором ступенчатых прокладок. Для изменения ширины потребуется фиксация шпинделя, снятие диска, и, собственно, установка необходимого количества прокладок. Далее происходит сборка в обратном направлении.

Глубина реза, в основную очередь, зависит от диаметра установленного режущего элемента. Конечно же, самую большую глубину резки обеспечит режущая часть размером 230. Подобными дисками комплектуются наиболее мощные образцы, к примеру, Hilti DCH 230 – глубина до 85 миллиметров. Даже если свой выбор остановить на глубине около 60-65 мм, то это будет более, чем хорошо. Это потому, что основная масса приборов способна выдать наибольшую глубину реза от 20 до 45 мм. Занятее дело будет обстоять минимальной глубиной. Так, маленькие диски будут стартовать с 0 точки, а 180 и 230 после установки станут выступать за плоскость платформы. Это приводит к тому, что штробу меньше, чем 15-20 миллиметров выполнить не получится.

Как «бороздить» бетонные и кирпичные стены?

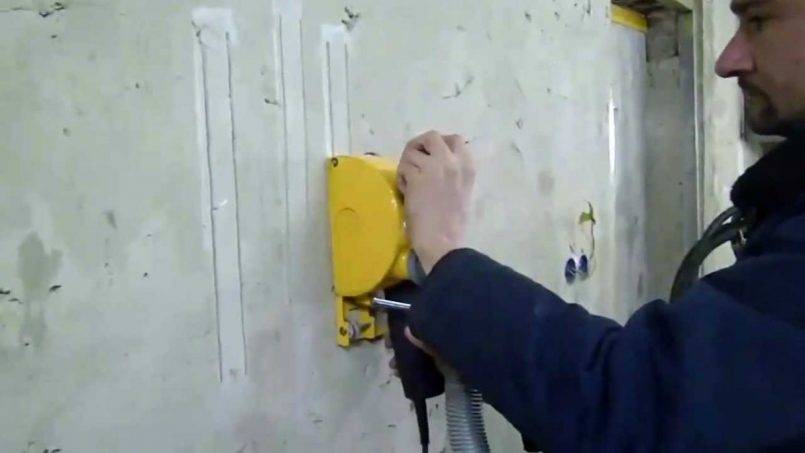

Чтобы сделать штробление стен под проводку корректно, необходимо придерживаться последовательности этапов работы. Следование шагам позволит провести операцию качественно и быстро.

Первый шаг, независимо от инструмента, — защита остальных комнат от грязи и вездесущей пыли. В этом случае на пол перед дверным проемом кладут влажную тряпку, а с внутренней стороны его завешивают мокрой простыней, так как просто закрытые двери от пыли не спасут: она найдет себе путь даже через небольшие зазоры.

1. После тщательной очистки поверхности стен от обоев вооружаются специальным тестером или детектором (металлоискателем). Эта операция необходима для того, чтобы во время работ не наткнуться на старую электропроводку, в противном случае действия приведут к удару током или короткому замыканию. Если старая проводка (или действующая) располагается в опасной близости от планируемой линии, ее сдвигают, одновременно внося в план коррективы.
2. Переносят на стены схему проводки, стартуя от распределительной коробки, а завершая работу электрической точкой, например, розеткой, выключателем. Обязательно пользуются лазерным (строительным) уровнем и маркером. После разметки стен определяют ширину каждой штробы. Главные ориентиры для расчетов — сечение кабеля и их запланированное количество.
3. Согласно нанесенному чертежу штробят стены. Коробки под розетки делают дрелью с насадкой-коронкой (65, 80 мм). После того как все канавки проштроблены, стены фотографируют «на память». Эта операция даст возможность быстро найти потенциальное повреждение в будущем.
4. Кабели фиксируют алебастром, гипсом, дюбель-хомутами либо стяжками под дюбель (саморез). После монтажа проводку проверяют мегаомметром либо тестером — прозванивают абсолютно все жилы: как на «короткое», так и на «землю». Если проблем не обнаружено, работу продолжают.
5. Все штробы тщательно очищают от мусора, используя пылесос. Затем для лучшего сцепления их сначала обрабатывают грунтовкой глубокого проникновения, после ее высыхания наносят обычную гипсовую штукатурку (альтернатива — раствор).
6. После окончания штробления стен под проводку электрические параметры кабелей проверяют снова.

Если работа кажется чересчур грязной или сложной, то можно обратиться к мастеру, однако цена на его услуги такова, что желание получить помощь извне нередко быстро пропадает, и штробление стен под проводку выполняют самостоятельно.

Что делать с другими стенами?

Кирпич и бетон сейчас имеет еще несколько «коллег» для межкомнатных перегородок. Это традиционное и привычное дерево, относительно новые материалы — газобетон с пеноблоками, а также гипсокартон. И в этих случаях работа будет отличаться.

Дерево

Деревянные стены — неподходящие поверхности для проводки, потому в этом, опасном, случае рекомендуют обустраивать открытую проводку: например, лучше спрятать ее в кабель-каналы, «замаскированные» под дерево. Есть один вариант, позволяющий добиться приемлемого результата, — укладка кабеля в металлические трубы, но не в гофру. Для нее потребуется защитный слой (10 мм) из негорючего материала — алебастра, штукатурки.

Для получения штроб в дереве используют те же инструменты, что для бетона и кирпича, исключение — перфоратор, который заменяет «союз» стамески и молотка. Технология тоже не отличается: сначала делают параллельные надрезы, потом «внутренности» удаляют. Есть еще два инструмента, которые специализируются именно на древесине.

1. Ручной фрезерный станок. По разметке на стене закрепляют идеально ровную планку-направляющую, по ней ведут инструмент, постепенно углубляя и расширяя штробы.
2. Циркулярная пила. В этом случае работу тоже проводят в несколько проходов, с каждым из них размер пропила увеличивают.

Если писать о фаворите среди последней пары, то это ручной фрезер. Он более безопасен, так как имеет меньшую мощность, поэтому его легче контролировать.

Газоблоки, пенобетон

Такие «воздушные» бетонные поверхности требуют профессионального подхода — использования ручного штробореза, предназначенного именно для газоблоков. Стоимость инструмента невысока (более 400, но менее 1000 рублей), а в эксплуатации он довольно прост.

Однако даже в этом случае иногда возникают затруднения. Речь идет о блоках пенобетона, которые монтировались не на клеевой состав, а на раствор. Для укладки пенобетонных изделий, отличающихся неидеальной поверхностью, используют довольно толстые швы, которые этим ручным штроборезом «процарапать» вряд ли получится. Поэтому на «подмогу» придется звать болгарку, или обрабатывать проблемные участки по старинке — молотком и зубилом. В обоих случаях пыли будет много.

Гипсокартон

Гипсокартонные стены не позволят штробить трассы, так как ГКЛ отличается небольшой толщиной и гибкостью. Единственный способ — монтаж проводки, уложенной в гофрированные рукава, за перегородку — между профилями. В гипсокартоне возможно лишь штробление отверстий для выключателей и розеток.

Нюансы выбора

Когда вы решаете, как выбрать штроборез, то нужно обращать внимание еще и на следующий нюансы. 1

Насколько удобна рукоятка. Вы наверняка согласитесь, что технические параметры штробореза – это важная составляющая, но еще не все. Даже самый лучший, дорогостоящий и мощный аппарат станет бесполезным, если им не будет удобно работать. Он является тяжелым инструментом для работы двумя руками. Конфигурация рукояток бывает самой различной: скобы, дуги, прямые или П-образные. Ручки, на которых находятся органы управления, тоже могут быть различной формы. Одни будут похожи на ручки от болгарки, другие – циркулярной пилы или дрели. Дадим один совет: на какой бы ручке вы не остановили свой выбор, лучше всего брать с резиновыми вставками или выполненным рифлением на рукоятках

1. Насколько удобна рукоятка. Вы наверняка согласитесь, что технические параметры штробореза – это важная составляющая, но еще не все. Даже самый лучший, дорогостоящий и мощный аппарат станет бесполезным, если им не будет удобно работать. Он является тяжелым инструментом для работы двумя руками. Конфигурация рукояток бывает самой различной: скобы, дуги, прямые или П-образные. Ручки, на которых находятся органы управления, тоже могут быть различной формы. Одни будут похожи на ручки от болгарки, другие – циркулярной пилы или дрели. Дадим один совет: на какой бы ручке вы не остановили свой выбор, лучше всего брать с резиновыми вставками или выполненным рифлением на рукоятках.

2. Направление рабочего движения. Здесь различие будет в том, что инструмент придется либо толкать, либо тянуть на себя. Это характеристика будет определяться направлением движения рабочего диска. По производительности оба типа отличаться не будут, выбор будет зависеть от ваших привычек.

3. Размеры, длина шнура, форма патрубка. В процессе выбора обязательно нужно оценивать размеры аппарата. От размеров будут зависеть мертвые зоны возле внутренних углов. Если будет возможность, то еще при покупке попробуйте подключить шланг от пылесоса и понять будет ли он ограничивать ваши движения и обзор. По поводу длины шнура тоже однозначно можно сказать, что чем длиннее он, тем будет лучше, так как переноски никогда не упрощали работу.

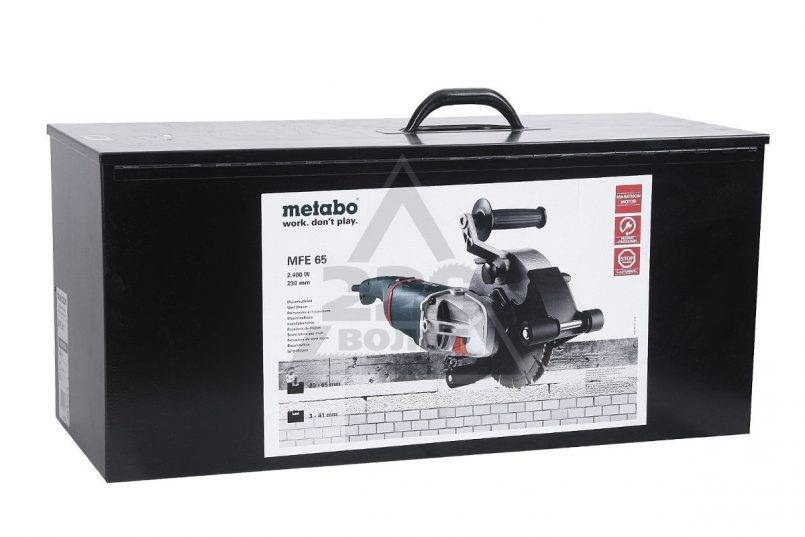

4. Выбор комплектации. В обычной комплектации могут быть не только стандартные элементы (круги, шайбы, ключи), Ну и дополнительные опционные – различной формы рукоятки, зубило или шланг для присоединения пылесосу. Обычно все укладывается в удобных кейсах.

5. Вибрация, посторонние шумы, люфты. В процессе выбора проверяйте шпиндель на наличие люфта

Минимальные люфты будут у любого инструмента, но обращайте внимание, что чем они меньше, тем лучше. В обязательном порядке попробуйте самостоятельно выставить глубину и ширину реза

Следует проверить насколько легко и надежно происходит фиксация. Также желательно проверить устройство на холостом ходу. Посмотреть на уровень шума, а также вибрации. Это все потому, что некоторые экземпляры могут быть довольно шумными и иметь повышенную вибрацию.

6. Бытовая модель или профессиональная. Это тот инструмент, у которого нет различий на бытовой и профессиональный вариант. Это все потому, что он обладает узкой специализацией и довольно высокой ценой. Если вам необходимо устройство для рабочих целей, но со средней загруженностью, то лучшее, что вы можете выгадать, это приобрести модель среднего класса Естественно, он будет обладать повышенной шумностью, а также не будет иметь всю возможную электронику, но свои обязанности будет выполнять исправно.

Советуем почитать:

• Как подобрать болгарку;
• Правила выбора перфоратора;
• Выбор дрели

/div>

https://youtube.com/watch?v=LZ4Ff4KMM-Q

Вспомогательные функции

Дополнительные функции, которыми могут быть наделены некоторые модели, упрощают работу и делают её комфортнее. Например, функция поддержки частоты оборотов обеспечивает поддержку производительности инструмента на едином уровне во время всего рабочего процесса.

Антизаклинивание диска защищает от травм. Защита от перегрева увеличивает срок службы прибора и бережёт его от серьёзных поломок.

На отдельных моделях может быть защита от случайного включения, возможность параллельного применения пылесоса, что обеспечивает работу без пыли.

Существуют и модели, на которых предусмотрена функция контроля выработки щёток, возможность регулирования оборотов двигателя и т.д. Дополнительные функции увеличивают стоимость инструмента.
