Монтаж и эксплуатация

Кабель ПВ 3 (ПУГВ), благодаря хорошей гибкости, можно проложить в любых условиях. Виниловое покрытие не поддерживает горение. Одним из достоинств ПУГВ является его невосприимчивость к губительным грибкам и плесневым образованиям.

Установочный провод ПВ 3 для прокладки в условиях, когда окружающая температура ниже -150С, нужно обязательно прогревать. Это делают с помощью различного обогревательного оборудования. Если этого не сделать, то «замёрзшая» ПВХ оболочка может потрескаться, особенно на сгибах. В результате изоляция будет нарушена, и проводник придёт в негодность.

Согласно технологии укладки, монтажный провод ПВ 3 нужно устанавливать внутри оборудования, хорошо защищённого от повышенного уровня влажности и скопления конденсата. ПУГВ размещают в кабельных каналах, коробах, рукавах и внутри других защитных устройств. Также известна практика прокладки кабеля в пустотах железобетонных конструкций.

Эксплуатация проводки ПВ 3 допускается в температурном диапазоне окружающей среды от -500С до +500С. Подбор сечения жил и сила протекающего тока не должны допускать нагрев проводника выше +700С.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Область применения, правила использования

Как любой другой провод, который по стандарту является установочным, ПВ 3 используют, выполняя монтажные работы осветительных сетей и силовых линий, подключение промышленных станков и оборудования, различных устройств и машин в быту и на производстве. Температурный диапазон параметров и физические характеристики пластиковой изоляции допускают прокладку в производственных или бытовых помещениях под штукатурку, в кабельных каналах и желобах, строительных пустотах и на открытых участках. Работы с кабельной канализацией, другими каналами наглядно докажут несомненное преимущество повышенной эластичности изделия.

ПВХ разрушается длительным облучением ультрафиолетом, составляющим значительную долю диапазона светового излучения дневного света. Эксплуатация открытым способом, тем более на улице, приведет к раннему внезапному разрушению изоляции, возможности коротких замыканий, созданию опасных аварийных ситуаций. Для таких случаев применяется продукция с полиэтиленовой защитой, не подверженной разрушению от света.

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

• Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода.
  Рис. 4: радиус изгиба
• Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
• Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
• Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
• Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
• Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
• Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Технические характеристики

В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.

Технические характеристики провода ПВ-3

Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.

Остальные технические характеристики:

• Повышенная стойкость к влажности: до 100% при +35°C.
• Стойкость к:
  • плесени;
  • ударам;
  • изгибам;
  • вибрации;
  • акустическим воздействиям.
• Не распространяют горение.
• Жила не должна нагреваться выше +70°C.

Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.

Описание характеристик

Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:

• ПВ-3 1,5 — 10 руб/м;
• ПВ-3 2,5 — 15 руб/м;
• 4 мм² — 25 руб/м;
• 6 мм² — 37 руб/м;
• 10 мм² — 65 руб/м;
• 16 мм² — 98 руб/м;
• 25 мм² — 148 руб/м;
• 35 мм² — 210 руб/м.

Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.

Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки

Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.

Подбор, нюансы выбора

До приобретения провода, необходимого для производства работ, нужно подсчитать требуемое сечение жилы с учетом нагрузки. Тщательный расчет требует специальных знаний и умения применять данные таблиц «Правила устройства электрических установок» (ПУЭ). Для непрофессионала достаточно знать, что для осветительной сети в помещении требуется 1,0 – 1,5 мм² сечения медного провода. Подключение розеток – 1,5 – 2,5 мм², электрические бойлеры, плиты и кондиционеры – 4,0. Ввод в стандартную квартиру выполняется сечением 6,0 мм². Определившись со схемой и трассой разводки по объекту, высчитывается суммарная длина провода каждого необходимого сечения. Запас по размеру нужен, но разбег цены сильно зависит от диаметра провода, поэтому не стоит в планировку закладывать 6,0 мм² там, где достаточно 1,5.

Закончив расчеты необходимо приступать к приобретению материалов. Характеристики провода ПВ 3 соответствуют требованиям ГОСТ 6323-79, нормирующим материал, номинальное поперечное сечение жилы, толщину изоляции. Если нет постоянного, вызывающего доверие поставщика, провод будет закуплен случайным образом, где придется. Чтобы защитить покупку от не честного продавца, не доверяясь маркировочным надписям, достаточно наличие штангенциркуля. Диаметр проводника и толщина изоляции известны из технических характеристик.

Важно:

Кабель ПВ 3

Конструкция кабеля ПВ 3 представляет собой единичную медную многопроволочную жилу, скрученную в одну связку. Его особенностью является высокая прочность и хорошая гибкость, а также высокая электропроводимость.

Изоляция ПВ 3 изготавливается из поливинилхлорида. Цветовая гамма весьма разнообразна: производитель предлагает белые, желтые и черные шнуры. Если провод служит для заземления, то цвет его покрытия будет желто-зеленого цвета.

Сфера применения

Использование шнура ПВ 3 довольно распространено во многих областях производственной промышленности. Например:

• в коммуникационных системах;
• для создания индивидуальных электропроводящих сетей;
• для установки токопроводящих путей, как в квартире, так и на открытом пространстве.

Двойной слой изоляции обезопасит пользователя от неблагоприятных ситуаций. Шнур отлично подходит для работы с высокими показателями электричества и наиболее защищен от воздействия внешних факторов, в связи с чем, часто используется на открытых, не защищенных местах.

Технические параметры

Кабель ПВ 3 устойчив к влаге, пару и конденсату, что делает его незаменимым в такой рабочей среде. Он прекрасно подходит для использования во влажной среде обитания: банях, саунах, а также ванных комнатах.

Кабель спокойно выдерживает температуру от +60 до – 70, поэтому является незаменимым ПВ в экстремальных условиях.

При изготовлении провода добавляется особый компонент, благодаря которому он издает неприятный запах, отпугивающий вредителей. Также он отлично справляется с плесенью, а благодаря своей оболочке, при повреждении, не пропускает искры за зону поражения.

Условия прокладки

В связи с прочной изоляцией и наличием одной жилы часто прокладывается напрямую без каких-либо изгибов во избежание повреждений, которые могут повлечь нарушения в пропускании электричества, вызвать перегрев или же появление микротрещин в самой жиле. Для его прокладки часто используют переходники (на тех местах, где такие кабели как ПВ 5 или ПВ 6 можно согнуть), дабы избежать неприятные последствия. Довольно часто кабель используется в качестве заземления.

Элементы конструкции проводов ПВ3

Каждый шнур или кабель имеет определенные особенности конструкции. На тип и количество элементов влияет назначение, условия эксплуатации, уровень максимального напряжения. Конструктивными деталями установочного провода ПВ 3 являются:

• медная жила (согласно ГОСТу № 22483 может быть цельной или многопроволочной);
• внешняя защита (изоляционный слой).

Расшифровка названия провода ПВ-3

Технические характеристики провода ПВ-3 (ПуГВ)

Характеристики провода ПВ-3

Если кабель требуется проложить на ограниченной площади (электрощиток, проводка внутри приборов), важно использовать мягкие многопроволочные кабели класса ПуГВ, к которым относится и ПВ-3. Характеристики таких проводов типовые:

• допустимое напряжение переменного напряжения 450 на 750 В, для постоянного – до 1000 В; частота до 400 Гц;
• возможный уровень влажности – до 98%;
• предел температуры для проведения установочных работ – минус 15° по Цельсию;
• гибкость – до 5 диаметров цельного сечения;
• изоляция провода остается работоспособной при температуре до 160° по Цельсию;
• возможные сечения ПВ-3 провода – от 0,05 до 40 квадратных см.

Срок службы кабелей со стандартными характеристиками зависит от условий эксплуатации, параметров внешней среды и способа прокладки. Обычно указывается максимальный предел – 15 лет. В «агрессивных» условиях срок может сократиться до двух лет. Например, если провод ПВ-3 проложен открытым способом, подвержен постоянному воздействию ультрафиолета, осадков, перепадам температуры. Средний гарантийный срок – 1 год.

Условия прокладывания провода

Кабель ПВ-3 монтируется в разных условиях при соблюдении определенных рекомендаций. Если температура окружающей среды ниже 15° по Цельсию, провод необходимо прогреть. В противном случае не избежать повреждений и растрескивания при сгибании.

Дополнительный момент – нельзя допускать конденсации или попадания влаги на внутренний стержень.

Условия, в которых допускается использование провода ПВ-3

Переход на шину заземления с использованием провода ПВ 3

Мягкий кабель ПуГВ можно использовать в разных условиях. Технические характеристики позволяют прокладывать провод в помещениях с повышенной влажностью (ванные комнаты, бани). Многое зависит от типа проводки – открытый или закрытый. Изоляционный слой сохраняет эксплуатационные характеристики при резких колебаниях температур (от -60° до +70° по Цельсию).

Токи нагрузки провода ПуГВ

Ни один действующий ГОСТ не устанавливает допустимые пределы токов нагрузки кабеля ПуГВ. Поэтому применяются Правила устройства электроустановок – несколько нормативных документов, разработанных Минэнерго СССР и России (требования являются общими для всех стран). Максимальный уровень тока зависит от сечения кабеля. Например, для провода диаметром 0,75 квадратных мм пределом является 15А нагрузки, а для сечения в 5 квадратных см – 215А.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Это интересно: Как отключить свет в квартире через щиток: это полезно знать

Механические свойства

Определяют сферу применения, условия эксплуатации:

• Гибкость. Замечательное свойство, повышающее эксплуатационную ценность и эффективность использования. Поперечное сечение каждой проволочки одинаково, количество в наборе определяет степень гибкости. Согласно ГОСТ 22483-77 для провода ПВ 3 диаметр проволок равен 0,79 мм. Для кабелей небольшого сечения диаметр проволоки может составлять 0,53 мм и минимальное количество жилок равно 7, что соответствует четвертому классу гибкости. Сумма площадей разреза жилок составляет номинальное поперечное сечение кабеля, указывается в технических характеристиках. Допустимый радиус изгиба составляет не менее пяти наружных диаметров;
• Прочность. Концепция конструкции проводника в виде троса обеспечивает, кроме гибкости, повышенную механическую прочность, увеличивает способность переносить нагрузки. Материал изоляции, которая может быть двухслойная, позволяет успешно противостоять воздействию разнообразных механических воздействий без потери полезных свойств и разрушения. Линейное растяжение до момента разрушения составляет 150% первоначальной длины, то есть удлиняется полутора раз. Толщина изоляции зависит от диаметра жилы;

Расцветка

Использование правильного цвета очень важно, должно соответствовать общепринятым нормам. Создает удобство, уменьшает трудозатраты на прозвонку, поиск неисправности монтажникам с ремонтниками, благоприятствует созданию условий безопасности обращения с электричеством

Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно.

В трехфазных исполнениях принято маркировать фазы:

1. А – белый;
2. В – черный;
3. С – красный.

Цепи постоянного тока пользуются иной маркировкой. Здесь белый, черный это «плюс», красный всегда, остальные по необходимости — «минус»;

Температура. Высокие показатели электрической безопасности обеспечены наличием двух слоев эластичной изоляции из модификатора полихлорвинила. Позволяет безукоризненную эксплуатацию в диапазоне температуры внешней среды -50⁰С — +35⁰С, разрешая длительную работу при нагреве жилы до +70⁰С. Монтаж, для предотвращения образования трещин оболочки, запрещается проводить при охлаждении воздуха ниже -15⁰С.

Свойства и область применения

Провод ПВ-3 — один из популярных и распространенных. Это одножильный многопроволочный медный провод в виниловой оболочке. Виниловая оболочка отлично защищает от различного рода воздействий, так что этот провод можно использовать и в помещениях с повышенной влажностью. Может прокладываться в ванных, кухнях и т.д.

На оболочке должна быть нанесена маркировка

Оболочка из винила хорошо переносит погодные воздействия. В базовой модификации имеет широкий диапазон температур для эксплуатации — от -40°C до +70°C. Эти свойства позволяют применять ПВ-3 для прокладки как внутри, так и снаружи зданий. Только монтаж возможен при температурах от -15°C до +25°C. Для некоторых регионов с низкими зимними температурами это означает, что зимой на улице монтировать провод ПВ-3 нельзя. В остальном ограничений нет.

Область применения:

• силовые и распределительные сети,
• освещение,
• подключение приборов и оборудования,
• монтаж проводки в помещениях и снаружи здания.

Высокая степень гибкости позволяет проводить работы там, где другие провода деформируются или их невозможно согнуть под необходимым углом. Так что ПВ-3 — очень удобный и надежный.

Провод ПВ-3 может иметь разную окраску

Так как провод одиночный — имеет одну жилу, оболочку окрашивают в разные цвета. Выбирать цвета лучше согласно цветовой маркировке кабелей и проводов:

• Желто-зеленый (реже — салатовый) используют для подключения защитного заземления.
• Голубой (бело-голубой) применяют для разводки нейтрали (ноль).
• Черный, красный, коричневый, белый и другие — для фаз.

Придерживаясь этих правил, вы не перепутаете провода при самостоятельном подключении бытовых приборов или при разводке проводки.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

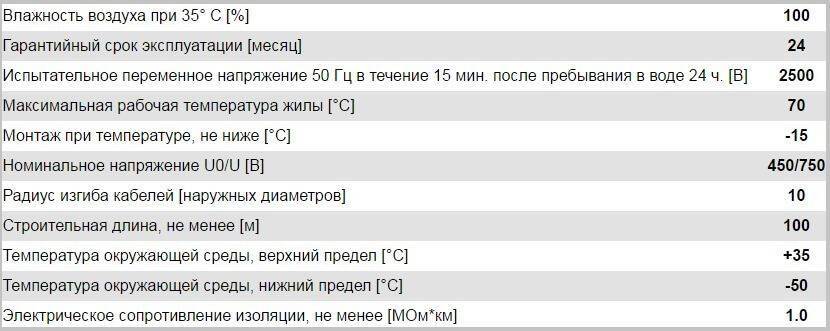

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Допустимые токи:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Ошибки при использовании кабеля ПВ-3

Минимальные требования сечения жил

Если провод ПВ-3 прокладывается самостоятельно, следует учитывать некоторые особенности и распространенные ошибки. В первую очередь необходимо проверять соответствие сечений внутренней жилы и цельного кабеля. Если диаметр окажется меньшего размера, не избежать перегрузок и перегорания.

Нельзя допускать соприкосновения внутренних жил проводов. Чаще это происходит при подключении переключателей двухклавишного и трехклавишного типов. В данном случае произойдет одновременное замыкание двух сетей, а следовательно – перебой в работе, отсутствие напряжения, возгорание.

Проверка при покупке

Сертификат соответствия провода

Наводненность рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед приобретением. Чтобы купить качественное изделие, нужно следовать нескольким простым советам:

• Выбирать продукцию, имеющую в маркировке указание соответствующего ГОСТа, а не ТУ. Технические условия производители стремятся подогнать под себя с целью снижения затрат, и выпускают в продажу изделия, не соответствующие нормам.
• Информация, напечатанная на изоляции, должна полностью соответствовать той, которая содержится на бирке бухты. Если есть расхождения, продукция может быть контрафактной или несоответствующей ГОСТу.
• Сечение нужно проверить при помощи штангенциркуля, поскольку некоторые производители намеренно выпускают «усеченный» провод.
• Продавец обязан предоставить сертификат соответствия, в котором будет содержаться информация относительно испытания провода на пробой, а также на сопротивление жилы.

ГОСТ и конструктивные отличия

Провод ПВ соответствует ГОСТ еще со времен СССР. Причем, этот стандарт не дает точных указаний производителям проводника марки ПВ 3 относительно его конструкции. Это позволяет расширить ассортимент провода ПВ 3 по сравнению с маркой ПВ 2, для которого ГОСТ предусмотрел такие ограничения по количеству проволок в жиле:

• для сечений 16, 25 и 35 кв. мм — не меньше 19 штук;
• для сечений более 50 кв. мм включительно — не менее 37.

Еще одним отличием проводов ПВ 2 является толщина жилы, которая не должна быть тоньше 2 кв. мм.

Так же, как и любой кабель, шнур или иной проводник, ПВ провода соответствуют требованиям еще одного стандарта. Поскольку проводник или кабель всегда содержит жилы, последние обязательно стандартизованы. Так, по гибкости в соответствии с ГОСТ 22483, который существует также и в редакции 2012 года, для ПВ 2 установлен класс 2.

От ПВ 2 ПВ 3 провод отличается большим разнообразием, поскольку для него предписано:

• минимальная величина поперечного сечения 0,5 кв. мм;
• класс гибкости от 2 до 4 из шести существующих по ГОСТ 22483.
• более широкий ассортимент сечений и податливость ПВ 3 обеспечили преимущественный спрос на него;
• в зависимости от сечения жилы толщина ПВ 3 может быть от 2,6 мм (при сечении жилы 0,5 кв. мм, диаметре жилы 0,96 мм) до 19 мм (при сечении жилы 95 кв. мм, диаметре жилы 15,3 мм). При указанных толщинах масса одного километра проводника лежит в пределах от 9 до 985 кг. Далее в таблице показаны технические характеристики проводников разного диаметра.

Диаметры ПВ3 по ГОСТ и некоторые из характеристик, им соответствующие

Многопроволочная жила обеспечивает ПВ 2 и ПВ 3 гибкость и хороший контакт в винтовых зажимных клеммах. Материал изоляции не поддерживает распространение пламени при пожаре, хотя и не отличается значительной термической устойчивостью. Для него предусмотрено по ГОСТ два варианта исполнения:

• двухслойная изоляция, у которой примыкающий к жиле слой — это пластикат поливинилхлоридный, наполненный с толщиной от 70% и менее суммарной толщины двухслойной изоляции;
• однослойная изоляция из поливинилхлорида;

Поставляется провод ПВ бухтами с минимальной длиной 100 м.

Пример поставки ПВ3 в бухте

В заключение уточним, что если читателю встретится текст, в котором упомянут кабель ПВ 3, это неточность. В соответствии с действующими стандартами, под обозначением «ПВ + цифра» могут иметься в виду только провода.

Как правильно выбрать провод ПВ 3 ГОСТ

При приобретении провода его требуется протестировать, в ходе такого теста можно выявить его электрические и физические характеристики, а также определить потенциальные сферы применения. В процессе выбора необходимо протестировать такие параметры:

• конфигурация и размеры;
• сопротивление жил току;
• проверка напряжением;
• выявления сопротивления слоя изоляционного материала;
• проверка маркировки и надежности упаковки.

Также требуется осуществлять регулярное тестирование провода, в результате которого можно сделать выводы о технических параметрах в ходе эксплуатации:

• сопротивление жилы для проведения электротока;
• стойкость к изгибам и ударам при низкой температуре;
• прочность и стойкость к разрывам;
• тепловые удары;
• термоустойчивость к повышению и понижению градусов окружающей среды.

Тесты проводятся в соответствии с ГОСТ 6323 и нормативными актами для данного типа провода. Тестирование соответствия описания и технических параметров в ходе эксплуатации проводят специальные организации в соответствии с техническими требованиями.

Watch this video on YouTube

Покупатель в процессе выбора должен принимать во внимание размеры провода, которые можно рассчитать посредством штангенциркуля. Также рекомендуется замерить сопротивление жилы кабеля: для этого отрезается кусок провода и замеряется

Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия. В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см.

Итак, ПВ 3 является оптимальным решением практически для любой электротехнической задачи в быту или производственном использовании. По комбинации стоимости и качества он станет идеальным решением для большинства помещений.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10

Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

• Жесткий провод –это моножильный кабель.
• Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

• пластик;
• стекло;
• сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

• Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
• Оболочка – защитное покрытие, накладываемое уже поверх изоляции.
