«правильная» электропроводка в гипсокартонных стенах - cоветы по монтажу электропроводки под гипсокартоном

Работа по дереву

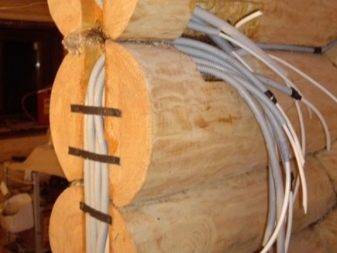

Когда гипсокартонные листы монтируются в деревянном доме, технология подведения проводки многократно упрощается. Принципиальная схема та же, что и обычно, но вместо дрели стоит применять просекатель, который может успешно заменить электрический инструмент. Для крепления гофрированного шланга применяют пластиковые хомуты либо медную проволоку, внимательно следя, чтобы проводка не могла «ходить» слишком свободно. Чем больше мест закрепления (в разумных пределах), тем надежнее конфигурация.

Использовать такие же подходы можно и при работе с сетями 380 В.

В следующем видео вы можете наглядно увидеть, как проложить кабель в стене из гипсокартона.

Монтаж проводки под обшивкой из гипсокартона

Укладка проводки в штробы

Если мы планируем клеить гипсокартон непосредственно на стены, то для скрытого монтажа проводки в стенах нужно будет проделывать специальные канавки – штробы.

Монтаж проводки при этом производим так:

Схема прокладки проводов

Вначале на стены наносим разметку под прокладку проводов. Отдельно отмечаем места установки розеток и выключателей. Чтобы проводка была проложена ровно, для нанесения разметки используем уровень.

Обратите внимание!Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо инструкция к кабелю, либо спецификация на сайте производителя

Когда разметка нанесена, приступаем к проделыванию отверстий. В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм.

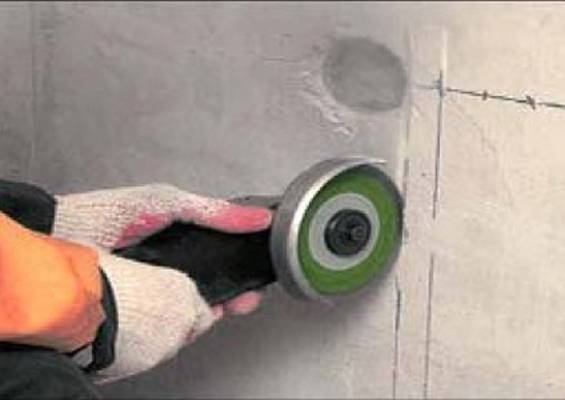

Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на на нашем сайте.
Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки .

Обратите внимание!В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов

Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон.Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.

Заделка провода в штробе

Укладка проводки внутри каркаса

Электропроводка в гипсокартонных перегородках или же под обшивкой, закрепленной на каркасе, монтируется гораздо проще:

Схема прокладки проводки

Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
Затем на стене собираем каркас из металлического оцинкованного профиля.

Совет!Если монтаж электропроводки под гипсокартон осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.

Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель.Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.

Обратите внимание!Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно

Стена с протянутыми проводами

Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
Проводка в гипсокартонных перегородках должна быть надежно зафиксирована, поэтому провода мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.

После того как проводка в гипсокартоне закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
MS58M – реагирует на металлы, напряжение в проводах не требуется.
Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю. возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

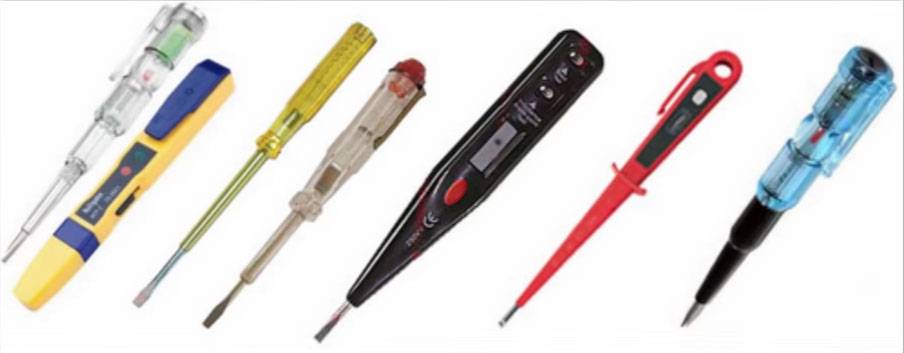

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки .

Такой способ применим, только если поверхность панели полностью не заштукатурена. а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку. и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Как сделать определитель скрытой проводки своими руками?

Можно использовать старый радиоприемник. поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене .
Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

6 способов поиска скрытой проводки в стене без специальных детекторов

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас. Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Установка розеток и выключателей

Завершающий этап прокладки проводов под гипсокартонной обшивкой – установка розеток и выключателей.

Выполняется эта операция после полной обшивки стен.

Сверление отверстия для розетки

Вначале с помощью специальной фрезы в гипсокартонной обшивке прорезаем отверстие для установки пластикового подрозеткника. Как правило, для монтажа розеток используются подрозетники диаметром 65 мм.
После того как отверстие проделано, в днище подрозеткника вырезаем специально предусмотренные гнезда для протягивания проводки.
Вытягиваем провода из-под гипсокартонной обшивки и протягиваем их сквозь отверстия в днище подрозетника.
Помещаем подрозетник в отверстие и выравниваем по уровню, после чего – закручиваем крепежные винты. Находящиеся внутри обшивки металлические «лапки» подрозеткника проворачиваются, и пластиковое основание для розетки или выключателя надежно закрепляется в гипсокартонной обшивке (см. фото).

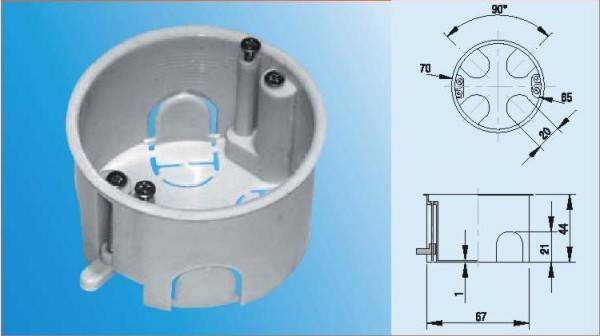

Конструкция подрозеткника

Совет! Если электропроводка к этому времени уже подключена – надежно изолируем оголенные концы проводов, чтобы избежать замыкания в ходе выполнения отделочных работ.

После того как подрозетник установлен, можно приступать к отделке гипсокартонной обшивки. Розетки и выключатели мы будем устанавливать только после того как отделка будет завершена, поскольку в процессе покраски или шпатлевки легко можно испачкать декоративные накладки.

Подключение розетки

Установка розетки или выключателя производится так:

Разбираем корпус устройства, снимая с него все защитные и декоративные части.
К клеммной части подключаем провода, выведенные в подрозетник, фиксируя зачищенные концы проводов винтовыми зажимами.
Проверив надежность соединения проводов и клеммной колодки, помещаем клеммную часть в подрозетник и фиксируем с помощью крепежных винтов.
На закрепленную клеммную часть надеваем декоративные и защитные накладки, после чего – проверяем работоспособность установленной детали.

На этом работы завершены, и проложенной проводкой можно пользоваться в штатном режиме!

Как видите, особых сложностей монтаж электропроводки не представляет. Главное при выполнении этих работ – не торопиться, продумывать каждый свой следующий шаг, ну и, конечно же, соблюдать технику электробезопасности!

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

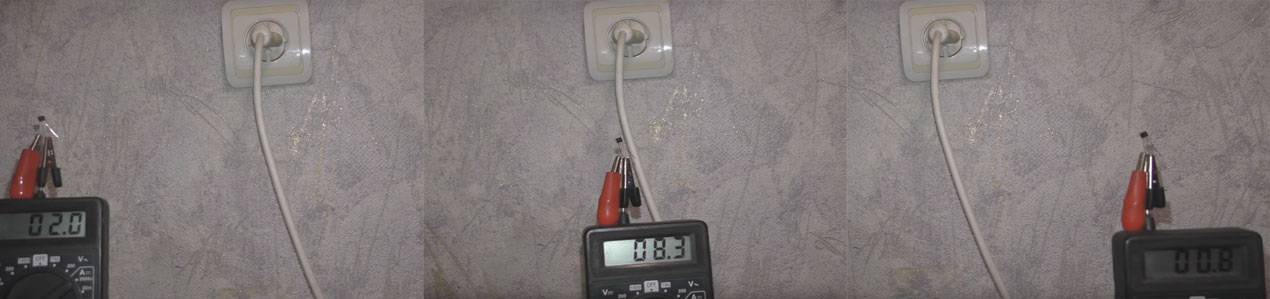

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Методы которые не работают

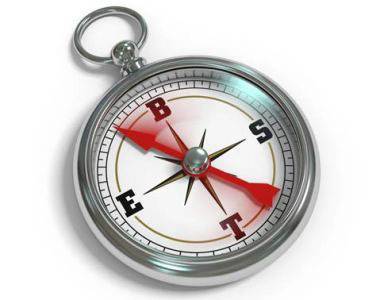

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

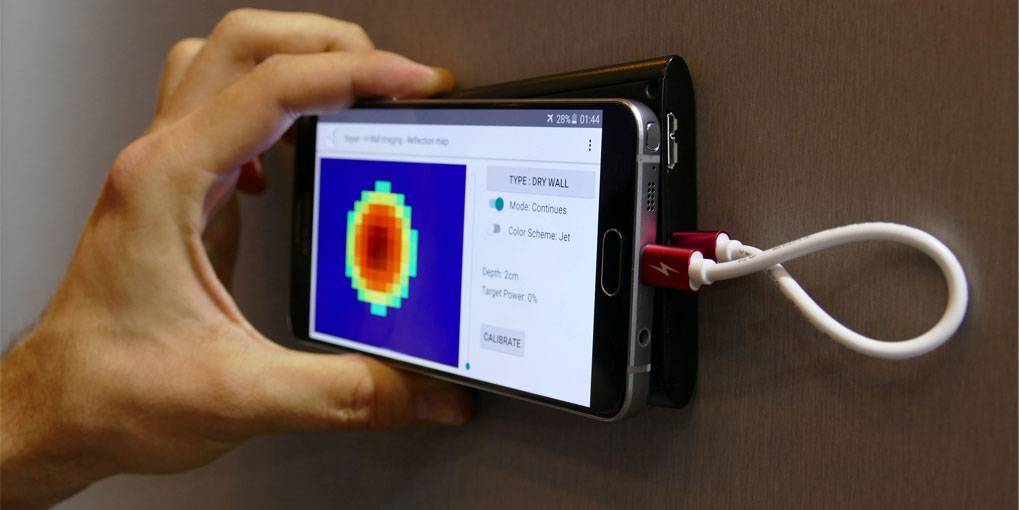

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY .Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит. Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки. ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Source: remontonly.ru

Монтаж при клеевой фиксации гипсокартона

Проводка в гипсокартоне зависит от метода фиксации гипсокартонных листов к основаниям: устанавливают на клеящий состав или монтируют к металлическому каркасу.

В первом случае, чтобы кабель проложить под гипсокартоном, проводят штробление стен помещения под электропроводку. Выполнить штробление своими руками несложно при наличии инструментов и приспособлений:

Зубило и молоток – штробу выбивают инструментами, это трудоемкий способ, но не затратный;
Дрель и зубило – в стене проделывают отверстия с шагом 1-2 см, затем зубилом выбивают перемычки, не подходит для кирпичных стен;
Болгарка с алмазным диском – недостаток в сильном пылеобразовании;
Перфоратор – минусом заключается в кривизне штроб;
Штроборез – специальный инструмент, дающий наибольшую эффективность.

Пример проводки

Монтаж проводки под гипсокартон в ванной комнате

Прокладка проводов и кабелей под гипсокартонными листами в ванных комнатах имеет свои специфические особенности. В этом случае монтаж распределительной коробки осуществляется за пределами помещения. Линия подключается к отдельному автоматическому выключателю и обязательно заземляется. Все светильники и установочные изделия должны быть влагозащищенными.

Обязательно используется система уравнения потенциалов, включающая в себя сантехнические и электрические приборы вместе с шиной заземления. Расстояние розеток от кранов должно быть не менее 65 см. Для устройства освещения рекомендуется воспользоваться светодиодными лампами. Проводка может прокладываться открытым или скрытым способом. Используется специальный трехжильный медный кабель для помещений с повышенной влажностью, сечением не менее 2,7 мм2.

Подрозетники для гипсокартона

Монтаж потолка из гипсокартона

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Как установить розетку в гипсокартоне

Электропроводка в бане

Внутренняя – скрытая электропроводка

Итак, чтобы определить, как найти проводку в стене, вооружимся таким инструментами:

прибором, определяющим скрытую проводку;
радиоприемником, который работает на частоте примерно 100 кГц.;
инструкцией по поискам электропроводки.

Теперь можно приступить непосредственно к процессу, как найти проводку в стене. Существует несколько способов

Для начала воспользуемся одним из приборов, определяющих скрытую проводку. Для этого отлично подойдет пробник MS-58M, позволяющий провести обнаружение скрытой проводки и других предметов, сделанных из металла и находящихся в стенах помещения.

Можно решить возникшую проблему при помощи сигнализатора E121 «Дятел». При помощи него легко определить всяческие обрывы, которые находятся под напряжением в проводах.

Более недорогим вариантом для способа, как найти проводку в стене, в сравнении с E121 является сигнализатор для обнаружения скрытой проводки MS, производимый в Китае. Этот инструмент чувствует все металлические предметы

Работая с этим прибором, важно уметь отличать шурупы от проводки, которая скрыта

Произвести поиск скрытой проводки в стенах любой конструкции также можно, используя прибор ПОСП-1, который сообщит о наличии переменного электрического поля. Также для обнаружения проводки можно использовать такие тестеры, как GVD-504 А, 503, 92.

Как вы успели заметить, на рынке предлагается множество приборов, чтобы найти проводку, но все они дорогостоящие. Можете использовать любой прибор на ваш вкус.

Правильная схема эл.проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

Электропроводка в гипсокартонном потолке

Если планируется только один светильник, то кабель следует проложить к верхнему краю стен. В гипсокартонном потолке напротив друг друга по прямой линии делаются отверстия. В одно из них вводится электрический кабель и продвигается к другому. Такой способ позволяет протягивать его на несколько метров.

Если будет выполняться монтаж нескольких светильников, то работы необходимо проводить до крепления гипсокартона к каркасу. Если же листы уже смонтированы, то их придется снять.

Рассмотрим последовательно, как протянуть кабель под гипсокартоном на потолке:

Чертится схема прокладки электропроводки, на которой отмечаются все точки распределения электрических элементов. Далее делается разметка на потолке;
В соответствии с планом кабель крепится к потолку при помощи клипс или металлической ленты с перфорацией;
Провода через установленные подрозетники подключаются к электрическим точкам.

На гипсокартонном потолке можно устанавливать легкие точечные светильники, которые имеют небольшой вес и почти не воздействуют на подвесную конструкцию.

Монтаж проводки под обшивкой из гипсокартона

Укладка проводки в штробы

Монтаж проводки при этом производим так:

Схема прокладки проводов

Обратите внимание! Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо инструкция к кабелю, либо спецификация на сайте производителя

Нарезка штроб

Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на видео на нашем сайте.
Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки.

Обратите внимание! В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов

Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон. Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.

Заделка провода в штробе

Укладка проводки внутри каркаса

Под обшивкой, закрепленной на каркасе, электропроводка монтируется гораздо проще:

Схема прокладки проводки

Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
Затем на стене собираем каркас из металлического оцинкованного профиля.

Совет! Если монтаж электропроводки осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.

Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель. Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.

Обратите внимание! Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно

Стена с протянутыми проводами

Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
Проводка должна быть надежно зафиксирована, поэтому провода мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.

После того как проводка закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.
