Подробности монтажа

Приведенный выше список требует некоторой конкретизации, дабы не допустить каких-либо ошибок при ремонте в двухкомнатной квартире.

Когда разрабатывается принципиальная схема разводки электропроводки, нужно учесть, что цепи питания (розетки) и освещения должны быть независимы.

Более того, желательно повесить на разные автоматы даже розетки в разных комнатах двухкомнатной квартиры, а еще лучше, если в каждом из помещений будут основная и дополнительная ветви питания.

25 амперного входного автомата для двухкомнатной квартиры будет вполне достаточно. Его коэффициент запаса по току не должен превышать 1,5, иначе может постоянно выбивать общедомовой автомат или, чего лучше, пострадать домовая электропроводка.

В соответствии с энергопотреблением разных комнат выбираются типы УЗО и толщина монтажного провода. Общеквартирное УЗО должно быть рассчитано на ток 50 А.

Кухня, как самый серьезный потребитель электричества, должна иметь две отдельные ветви медной электропроводки, сечением 4 кв. мм, с установленным на них 25 амперным автоматом и УЗО на 30 A.

Для остальных потребителей будет достаточно автомата на 16 A и УЗО на 20 A, использующих провод с сечением 2,5 кв. мм.

Составить хоть сколько-нибудь вразумительный план (топологию) электропроводки невозможно без плана двухкомнатной квартиры. Его можно найти в ДЭЗ или БТИ. На чертеже должны быть указаны две ветви или более, идущие в каждое помещение. Розетки должны запитываться отдельно от освещения.

Исключением является ванная комната, в которой, ввиду повышенной влажности не может быть ни розеток, ни распределительных коробок. Она оборудуется исключительно светильником потолочного типа, имеющим влагозащитным исполнением и, возможно, бойлером.

На чертеже не должно быть линий, ведущих на балкон. Это категорически запрещено ПЭУ. Отдельно нужно упомянуть умельцев, желающих обойтись без согласования и утверждения схемы и плана модернизации квартиры.

Любой опытный инспектор сразу заметит нарушения, просто проверяя показания счетчика. Штрафы сейчас отнюдь не шуточные. Поэтому к этому вопросу нужно отнестись со всей серьезностью.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

• горячая розетка;
• мигает освещение;
• часто происходит замыкание и срабатывают предохранители;
• чувствуется запах горелого пластика;
• выключатели или розетки бьют током;
• предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи

Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать

Правила монтажа

Монтаж проводки при ее замене допускается производить только при отключенном напряжении. При работе необходимо использовать качественные инструменты и материалы.

При монтаже кабеля в штробах или трубах не нужно заранее отрезать куски кабелей во избежание перерасхода материалов. Если отрезок окажется длиннее, придется остаток выбросить, если отрезок будет короче, придется отмерять новый для замены. На практике лучше протянуть или уложить кабель и отрезать его по месту.

Розетки, рассчитанные на ток более 10 А, обязательно должны быть с заземляющим контактом.

После замены проводки необходимо обязательно провести ее испытание. Для этого нужно проверить ее при включенной нагрузке. При этом требуется тщательно осмотреть все электроустановочные изделия в квартире, убедиться, что нигде не происходит искрения или нагрева проводки, что может произойти при некачественном контакте.

Обязательно нужно проверить проводку на сопротивление изоляции. Для этого понадобиться специальный прибор – мегомметр, и выполнить процедуру сможет любой квалифицированный электрик, которого можно вызвать специально для этой цели.

Замена проводки в доме

Полная замена электропроводки для жильцов старых домов чаще всего становится жизненной необходимостью. Старая сеть уже не справляется с повышенными нагрузками, становится причиной пожара. Новую трассу можно проложить открыто или скрыто. Первый вариант имеет несомненные достоинства:

• подходит для помещений с готовой отделкой;
• отличается высокой ремонтопригодностью;
• замена электропроводки в хрущевке может быть выполнена за 1-2 дня.

Открытую проводку закрепляют непосредственно на поверхности стен, применяя специальные кабель-каналы, фарфоровые изоляторы. Недостатков у этого способа немного, но они существенные. Первый: провода хуже защищены от механического повреждения, воздействия влаги, тепла. Второй: такое решение выглядит эстетически непривлекательным. Кроме того, никуда не деться от жгута электропроводки, который протянется к щитку. Поэтому чаще для жилых помещений все-таки выбирают скрытую прокладку. Она абсолютно не видна, лучше защищена от негативного влияния, предпочтительнее с противопожарной точки зрения.

Независимо от того, как будет выполняться замена электропроводки в доме своими руками, сначала составляют схему трассы, указывая точки подключения, места прохождения линий. Разрабатывая схему, учитывают несколько важных моментов:

• для мощных приборов (бойлер, кондиционер, электроплиту) рекомендуется предусмотреть отдельную линию со своей розеткой;
• всех потребителей разбить минимум на две группы (розетки, освещение).

Схема дает возможность подсчитать количество фурнитуры, длину кабеля.

Из инструментов понадобится фазоуказатель, плоскогубцы, отвертка, перфоратор, нож. Замена электропроводки в хрущевке начинается с обесточивания сети. Затем демонтируют старую жилу, готовят место под новую трассу. Монтаж пройдет быстро и с минимальными затратами, если получится использовать существующий канал. Правда, при этом сложнее перенести розетки, выключатели.

Прокладку можно вести от щитка к комнатам и наоборот. Второй способ позволяет обойтись без обесточивания всей квартиры на длительное время. Соединение жил выполняют только в распределительной коробке: скруткой, пайкой, сваркой, клеммниками. Скрутка в чистом виде запрещена для соединения жил. Ее обычно используют как временный вариант. Часто скруткой соединяют провода, чтобы затем окончательно зафиксировать их сваркой. Для этого зачищают провода на 4-5 см, загибают их пополам, скручивают плоскогубцами до получения тугого жгута электропроводки. Сварка поможет сделать крепление практически неразъемным. Готовую сеть проверяют мультиметром. Если повреждений нет, борозды заделывают алебастром или шпаклевкой. После высыхания монтируют электрофурнитуру.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

Огромное количество россиян, белорусов и жителей других стран до сих пор живут в хрущевках. Конструкционные элементы, будь то фундамент, плиты перекрытий, лестничные марши, могут прослужить еще десятки лет. Но системы коммуникаций имеют значительно меньший ресурс, и, соответственно, нуждаются в ремонте или полной замене. Особого внимания в хрущевке требует электропроводка. Ее замена гарантирует безопасное и полноценное пользования всеми современными бытовыми приборами.

Особенности монтажа в хрущевке

Схема выбранной проводки для прокладки в хрущевке стандартной планировки двухкомнатной основывается на группах потребителей. К ним относят осветительные устройства, бытовые и силовые розетки, санузел и коридор. Обустройство осуществляется по двум технологиям.

Скрытый способ

Внешний вид канала для проводки в нижней части потолочной распредкоробки

В кирпичных или панельных домах допускается укладывать провода тремя способами:

• Внутри потолка – трасса от распредщитка идет по вертикали, пускается по штробам или в гофре. Внутренние потолочные плиты уже имеют каналы, откуда можно протянуть кабели питания к светильникам, выключателям, розеткам. Проводка идет перпендикулярно, не опускаясь по горизонтали ниже 15 см. У каждого распредкороба есть индивидуальный автомат.
• Под штукатурку – провода заводятся в просверленные заранее отверстия, фиксируются, выводятся к потребителям. Линии маскируются слоем штукатурки, что предотвращает их повреждение от колебаний напряжения.
• Под полом – магистраль проводится под напольной поверхностью. Укладываются каналы-трубы, которые затем заливаются раствором. Линии для розеток и освещения маскируются монтажным коробом либо трубой.

Открытый способ

Проводка в плинтусе

Открытый вариант используют при невозможности организации электросети другим способом. Существует несколько методов:

• На скобах – для розеток нужны медные провода с сечением 2,5 мм2, для освещения – 1,5 мм2. В качестве скоб применяют металлические полосы, фиксируя их так, чтобы негорючая часть выходила за магистраль на 1 см.
• В трубах – гофрированные гибкие изделия исключают выравнивание поверхности. Диаметр трубы равняется общей толщине проводников, умноженной на 2. Крепление производится на шурупы, клипсы, дюбеля и гвозди. Каждый элемент удаляется друг от друга на 20-40 см.
• В коробах – металлический или пластиковый кабель-канал и плинтус оснащается съемной крышкой на защелке. Основная сложность работы – правильное крепление на шурупы, дюбеля или скобы. Розетки можно монтировать сразу на короб.

Установка распределительного щитка

Для того чтобы грамотно провести замену электропроводки, нужно начать процесс с монтажа нового электрического щита. В новых квартирах современного типа для щитков предусмотрена ниша, оборудованная силовым кабелем. В хрущевках ниша не предусмотрена, поэтому электрощит устанавливают навесным способом в удобном месте. В квартиры советских времен провод проводится путем просверливания отверстия и его протягивания на территорию помещения.

Схема расположения фаз в комнатном электрощитке выглядит следующим образом: в верхней части — нулевые клеммы, посередине – автоматические выключатели, в нижней части – земля. При подведении подъездного кабеля проводим подсоединение кабеля так: провод синего цвета к нулевой клемме, желтого цвета — к земле, а белого цвета — к верхнему контакту автоматического выключателя.

Проблемы со старыми домами

Схема электропроводки в типовой 2-х комнатной квартире того времени подразумевала наличие в семье нескольких люстр, зачастую, просто лампочек, для освещения и простейших электроприборов типа утюга или радиоприемника.

Не у каждого был даже телевизор или холодильник. Сегодняшние потребности в бытовой электроэнергии в разы больше. Отсюда и проблемы с электропроводкой и схемами ее разводки.

Кроме того, алюминиевая электропроводка, использовавшаяся в те годы, не выдерживает ни какой критики по ряду причин.

Во-первых, с течением времени материал изоляции становится похож на хлебный мякиш, который разламывается даже при незначительном сгибании.

Именно поэтому провода ЛЭП подлежат замене не реже, чем в 20 лет. Выполнять же электропроводку в квартирах алюминиевым кабелем, не рекомендовано.

Во-вторых, электрокоррозия алюминия, находящегося под напряжением, возрастает многократно. Весьма вероятный в этом случае обрыв электропроводки может привести к непредсказуемым результатам, пожару в квартире, например.

Наконец, применение схемы с глухо заземленной нейтралью было продиктовано элементарным дефицитом цветных металлов в послевоенное время.

Лишь в конце прошлого века Россия приняла измененную схему (TN-C-S), что увеличило безопасность потребителей электроэнергии.

Поэтому, заменяя электропроводку в двухкомнатной квартире старого дома, ее жильцам нужно принимать меры по заземлению самостоятельно.

В список проблем входит еще несколько менее значительных недостатков. Схема проводки, к примеру, выполнялась методом ветвления, что обуславливало наличие множества скруток и не заизолированных участков токоведущих ее частей.

Ясно лишь то, что электропроводка в хрущевке требует именно замены. При этом цель ее заключается в отказе от алюминия в пользу меди.

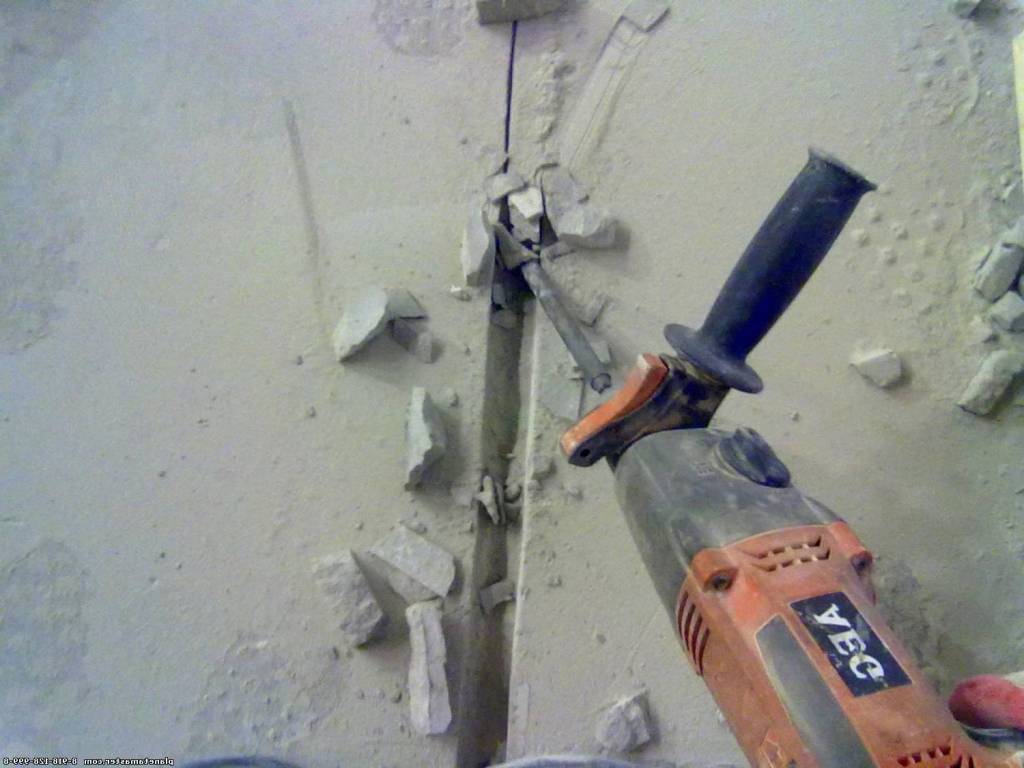

Штробление

Осталось рассмотреть штробление и укладку кабеля в двухкомнатной квартире. Процедуру нужно проводить лишь в горизонтальном или вертикальном направлении. Это убережет электропроводку от случайного повреждения при сверлении отверстий в стене или забивания гвоздя, что в хозяйстве не редкость.

Кабель нужно продеть в гофр в удобном для этого месте (на полу, возможно, в другой комнате квартиры), предварительно отрезав необходимые по размеру куски того и другого.

Укладывая кабель с гофром в штробу, необходимо зафиксировать их в ней небольшими объемами алебастра на расстоянии 50 см.

После продевания кабеля в подрозетники, они замазываются алебастром заподлицо со стеной. Штробы же заделываются штукатуркой.

Теперь остается правильно соединить контакты, и замена электропроводки в хрущевке завершена.

Здесь нужно лишь добавить, что смена схемы электропроводки, равно как и переход от алюминия на медь, не является некой прихотью или тем более данью моде. Эти действия – объективная необходимость для двухкомнатных квартир в старых советских домах.

Выбор способа монтажа электропроводки

Существует 2 способа монтажа электропроводки в жилых и бытовых помещениях: открытая и скрытая. Каждая из них имеет свои достоинства и недостатки. Согласно ПУЭ открытой называется проводка, проложенная поверх конструктивных элементов, в том числе и в плинтусах.

Достоинства открытой проводки

• Может выполняться в отремонтированной квартире
• Требуется меньше трудозатрат и времени на монтаж
• Легкий доступ к любой части проводки
• Высокая ремонтопригодность

Недостатки открытой проводки

• Непрезентабельный внешний вид
• Более низкий уровень (по сравнению со скрытой проводкой) электро- и пожаробезопасности
• Дополнительные затраты на материалы

Монтаж открытой проводки осуществляется в специальных коробах или гофрорукаве. Второй вариант больше походит для подсобных помещений.

Монтаж скрытой проводки – более распространенный способ. К его достоинствам можно отнести:

• Презентабельный внешний вид
• Высокий уровень электро/пожаробезопасности
• Снижение затрат на материалы
• Высокая устойчивость к перегрузкам. Значительную часть выделяемого при перегрузках тепла передается конструктивным элементам (стенам)

При монтаже скрытой проводки провод укладывается в предварительно выполненные канавки в стене (штробе). После укладки провода штробы заделывают при помощи шпаклевки или раствора. Установка розеток, выключателей, светильников и других приборов проводится после выполнения отделочных работ.

Таким образом, самым важным при замене электропроводки в хрущевке является правильный расчет и выбор оптимальной схемы. Если эти условия выполнены, грамотный монтаж обеспечит безопасное и бесперебойное электроснабжение квартиры. Для этого понадобится минимальный набор инструментов и умение ими пользоваться.

Оригинал статьи размещен здесь:

Срок эксплуатации

Сроки эксплуатации электропроводки устанавливаются ведомственными строительными нормами. Алюминиевая проводка должна эксплуатироваться не более 20 лет, медная может использоваться до 40 лет.

Именно поэтому, при производстве ремонта в квартире, настоятельно рекомендуется заменять целиком проводку с алюминиевыми жилами на медную электропроводку.

При возведении новых зданий алюминиевую проводку уже не устраивают, а в квартирах, так называемого, старого фонда, она, скорее всего, свой срок отработала. Замена электропроводки в хрущевке обязательна, так как такие здания строились более чем полвека назад.

К тому же сети были рассчитаны на нагрузку не более 3-4 кВт, а в настоящее время, с большим количеством бытовых электроприборов, потребность в электроэнергии одной квартиры может превышать 10 кВт.

Можно самостоятельно поменять проводку в квартире, не прибегая к помощи квалифицированных электриков. Для этого необходимо знать требования нормативных документов и обладать некоторыми навыками в работе.

Схема электропроводки

Замена начинается с составления схемы новой проводки и демонтажа старой.

Схема проводки должна учитывать потребность всех электроприборов в квартире, освещения, систем безопасности (пожарная, охранная сигнализация), линий коммуникационных сетей (телефон, интернет, спутниковое телевидение).

Силовая проводка, освещение и проводка с малыми токами, должны прокладываться отдельно одна от другой.

Расчет нагрузки

При разработке схемы, в первую очередь определяется максимальная нагрузка от всех потребителей в квартире. Для этого необходимо суммировать мощности всех приборов, освещения, электрических систем подогрева пола. В зависимости от полученного значения выбирается сечение вводного кабеля в квартиру.

Для определения этого значения необходимо умножить величину максимальной нагрузки на коэффициент 0.9, учитывающий вероятность одновременного включения всей нагрузки.

После этого величина нагрузки делится на значение действующего напряжения сети. По полученному значению тока, приняв его с запасом в 20%, с использованием таблицы, определяется сечение основного кабеля.

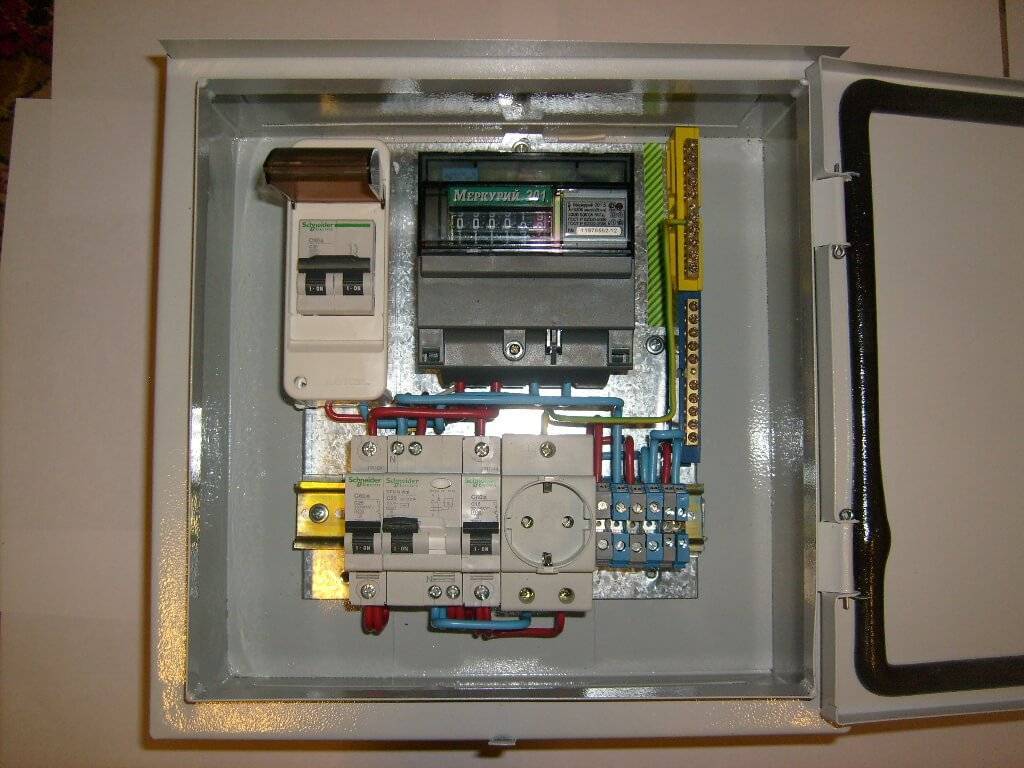

Распределительный щит

Недалеко от входной двери необходимо предусмотреть распределительный щит. Назначение его – распределить нагрузку по помещениям квартиры. В щите устанавливаются защитные устройства каждой цепи.

Помещения санузлов защищаются при помощи УЗО (устройств защитного отключения) или дифференциальных автоматов. Сечения кабелей каждой цепи рассчитываются аналогично вводному кабелю, с учетом нагрузки в каждом помещении квартиры.

Отдельные линии

Для электроплиты, духового шкафа, проточного нагревателя воды, стиральной машины (если мощность ее нагревательного элемента более 3,0 кВт) необходимо устраивать отдельные линии от распределительного щита. Каждая линия в квартире должна быть защищена своим автоматом.

На схеме должны быть отражены трассы проводов, места расположения розеток, выключателей, их мощность, высота установки от уровня пола.

Для разводки кабелей размечаются места установки распределительных коробок.

Определяется место установки прибора учета потребленной электроэнергии. В многоквартирном доме, как правило, для этого смонтированы коммунальные щиты на этажных площадках лестниц в подъездах.

Для систем сигнализации помимо трасс проводов определяются места установки пультов управления, датчиков.

Практический совет. При демонтаже старой проводки не нужно спешить с удалением проводов, проложенных в трубах или пустотах, их можно использовать как кондуктор для протягивания новой проводки.

Пример проекта электропроводки квартиры

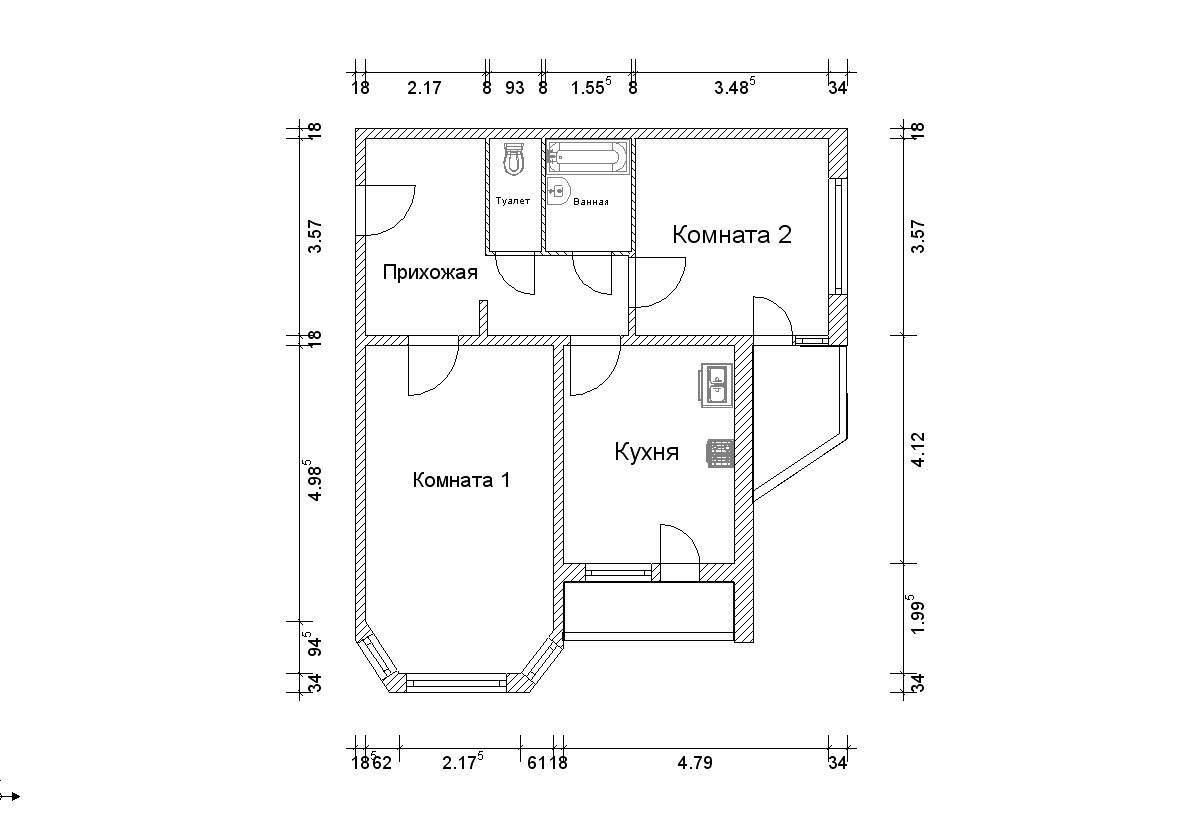

Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье: план электропроводки в новой квартире). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.

Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.

Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе  вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей

Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти — вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток

Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.

Итак, как вы уже поняли, после зарисовки всех вариантов расстановки мебели нанесите на одну из чистых копий  плана квартиры наиболее удобное и оптимальное месторасположение выключателей и розеток. Стандарты правил установки электроустановок говорят, что на 6 квадратных метров квартиры должна приходится хотя бы одна розетка. Мы советуем вне зависимости от масштаба комнаты устанавливать по 2 розетки на каждую стену, то есть минимум 8 в каждую комнату. Во первых, это не так уж и дорого, а во вторых, это избавит вас от покупки постоянно путающихся под ногами удлинителей.

Как правило, если, конечно, не сносились стены, площадь квартир в стандартной хрущевке небольшая. Поэтому коммутационные коробки можно разместить в каждой комнате по 2 штуки. Одна для освещения – можно установить прямо над выключателем. Другая розеточная – как правило, монтируется над ближайшей к вводу в квартиру розеткой.

О том, чтобы поставить современные счетчики и автоматы, говорить не приходится – это само собой разумеющийся факт. Какие автоматы поставить, на какую мощность и какие кабели выбрать? Можете прочитать в наших предыдущих статьях, например, тут:  расчет автоматов для электропроводки в квартире. Установка оборудования, как правило, происходит в прихожей.

В свою очередь от щитка будут пролегать линии питания для розеток и освещения. Кстати настоятельно рекомендуем не покупать алюминиевый кабель. Возьмите медный. Хоть он и подороже, но он гораздо надежнее.

И напоследок. Настоятельно рекомендуем для проведения подобных работ приглашать специалистов. Это поможет существенно сократить время и нервы, а также обеспечит вам комфортное проживание в квартире на многие годы.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:
