Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
«Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Виды электроразводки в квартире (и схем соответственно)

Многообразие планов разводки электрической проводки разделяется по принципу месторасположения составных частей электроцепи относительно друг друга, также щитка или распределительной коробки. Распространены следующие типы электроразводки:

– от распределительного короба

План данного размещения составляющих электрической проводки (к слову, наиболее популярный) предполагает:

1. установку на щитке счётчика потребления энергии, а также основного выключателя (щиток, при этом зачастую расположен не в квартире – на лестничной площадке);

2. установку распределительной коробки на входе и разводку электрических проводов/магистралей от него.

— по принципу звезды

При данной разводке каждый элемент сети, обеспечивающий приборы в квартире электричеством, базируется на отдельной, собственной линии. Дополнительно каждая из таких линий снабжается своим персональным выключателем. Также предусматриваются отдельные входы в щит линий разводки. Такая электроразводка в квартире (схема) дает возможность контроля отдельных частей цепи. Данный плюс типа монтажа электрической проводки по принципу звезды нивелируется его большими недостатками: материальными затратами на монтаж, кабельную продукцию, подходящий щит. Потому нечасто встречается такая разновидность электроразводки.

— по принципу шлейфа

План этого типа составления, монтажа электрической сети схож с предыдущим, но рациональнее, менее затратный. Потому как линия проводки обеспечивает электроэнергией не один элемент, а потребительскую группу (определенного характера). Также возможны комбинации типов, что дают лучшие характеристики системы электроснабжения квартиры.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

Места установки электрощитков и розеток
Количество электроточек в квартире
Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
Разметку проводов, а для открытой проводки – места их крепления
Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

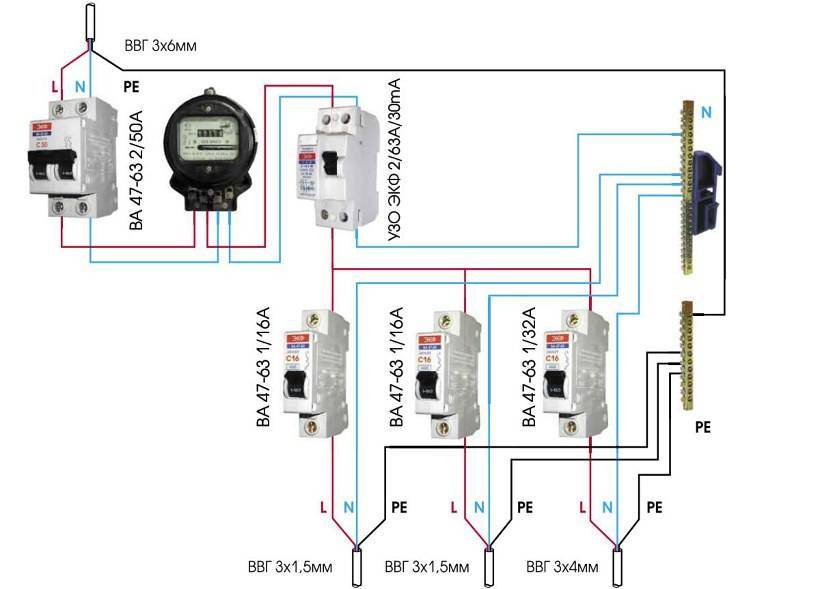

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
«Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Расчет и выбор схемы электроснабжения

Расчет проводки

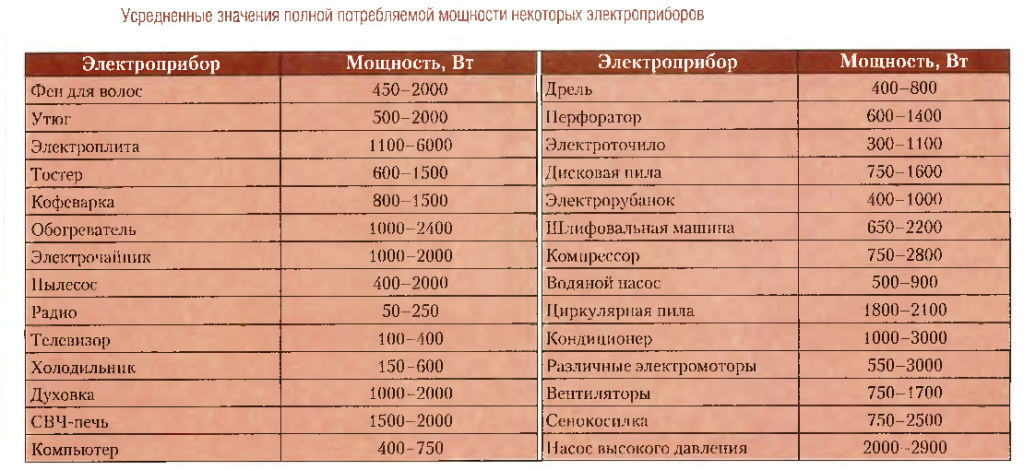

Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм 2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
При разделении нагрузки на группы отдельно следует учесть мощность потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки. Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

https://youtube.com/watch?v=nh5vPcSRA-w

Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм 2 . Соответственно для групп на 16А не менее 1,5 мм 2 . Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Виды электрической цепи/схемы по способу составления

Также есть основополагающие стандарты, касающиеся способов конфигурации схемы электропроводки (вытекают из общеизвестного школьного курса физики):

— если составные части схемы разводки последовательно взаимно связываются, каждый должен быть исправен — выход из строя любого элемента влечет поломку последующих;

— параллельное подключение компонентов к основополагающей электрической сети не предполагает соединение данных элементов между собой;

— только особая комбинированная цепь (смешанного типа) предполагает участки, с соответствующим типом соединения сегментов.

Составление схемы электропроводки ↑

Любая схема – точный чертеж плана всех помещений с точным указанием распределительных групп и каждого элемента электроснабжения. Лучше всего размещать ее не на одном листе, а на отдельных, на каждом из которых будет подробное описание только одной группы. В дальнейшем такой план будет легко читать и понимать.

Все источники потребления следует разделить на несколько групп. Подключив каждую из них к отдельному автомату, в дальнейшем можно будет избежать полного отключения электроэнергии при необходимости ремонта проводки в одной из комнат. При монтаже только одной линии потребуется очень мощный кабель, способный выдержать высокие нагрузки, возникающие при одновременном включении всех потребителей в сеть.

Мы рекомендуем всю электрику разбить на группы

Если электрический щит будет находиться в квартире, выделяют группы:

освещение жилых комнат, кухни и коридоров;
электроснабжение жилых комнат;
электроснабжение кухни и коридоров;
освещение и электроснабжение санузла;
если в квартире электроплита, ее отделяют от остальных.

После того как группы спроектированы, необходимо определить места подключения всех основных потребителей электроэнергии. Это стиральная машина, электроплита, кондиционер, водонагреватель, духовка и посудомоечная машина. Теперь можно определить места установки выключателей, светильников, распределительных коробок и розеток и нанести их на черновой план электрики квартиры. Внимательно соединяем все цепи и проставляем длины проводов.

Теперь составляется чистовая схема электрики. Для этого изображается точный план всех помещений на каждом из листов с учетом всех размеров. Все электрические точки проставляются с помощью общепринятых обозначений и соединяются линиями, обозначающими провода. Для лучшей читабельности рекомендуем провода освещения, заземления и силовые кабели обозначить разными цветами.

Обязательно следует пометить все расстояния: линейные размеры комнат, расстояния от проводов до стен, потолка, пола, а также до систем отопления. Такая схема будет не только отличаться большей наглядностью, но по ней можно будет производить и все необходимые расчеты.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
Открытая проводка имеет определенные преимущества:
1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Скрытая проводка

Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
2. Не занимает свободного пространства в наших и без того маленьких квартирах
3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

С чего начать разводку электрики в квартире

Электромонтаж в квартире — это сложное и ответственное мероприятие, которое начинается с планирования. Нужно помнить, что провода прокладываются на десятилетия, если речь не идет об открытом способе.

Начать нужно с подробного рисунка квартиры с указанием всех комнат, в том числе балкона и тамбура.

Затем рекомендуется провести такие мероприятия:

Замерить всю мебель и бытовую технику. Перенести размеры на бумагу.
Нарисовать оконные и дверные проемы. Указать направление и ширину открывания створок. Они закроют часть стены, в которой нельзя проводить кабель, ставить розетки и выключатели.
На свободном месте разместить электрические приборы. Следует соблюдать строительные нормативы по расстояниям от пола, углов и отопительных приборов.
Сделать расчет прогнозируемого потребления энергии по каждой точке и помещению. Это позволит определиться с мощностью кабеля, гнезд и их количеством.
Составить смету. В нее включить не только расходные материалы, но и приспособления для их установки. Кабель нужно брать с небольшим резервом с поправкой на возможные ошибки.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

{SOURCE}

Схема разводки электропроводки в квартире

В соответствии с требованиями СНиП электрика в квартире должна соответствовать положениям ГОСТ по таким параметрам, как устойчивость к влаге, коррозии, воздействию высоких и низких температур.

Прокладывать линии можно только по вертикали и горизонтали. Запрещено делать диагональные или криволинейные соединения при проведении внутреннего способа укладки кабеля. Это чревато тем, что при сверлении отверстия бур может пробить провода, что приведет к короткому замыканию. Следствие — поражение человека током и последующая замена коммуникаций.

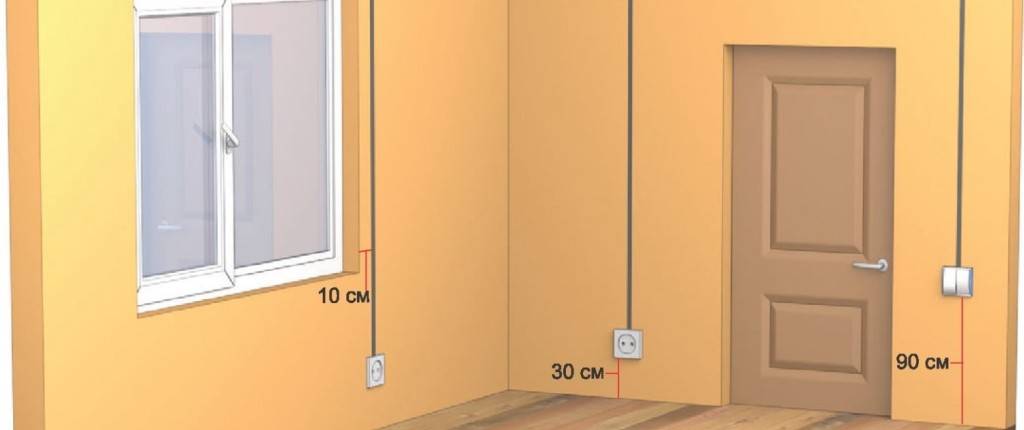

Нужно соблюдать такие расстояния между электрическими элементами в цепи и предметами интерьера:

пол — 30-120 см;
потолок – 20 см;
углы — 20 см;
раковины, ванна — 100 см;
радиаторы отопления — 10 см (снизу);
электрические и газовые плиты — 50 см;
проемы — 10 см.

1) Планировка 1 комнатной квартиры для семьи их 1-2 человек

Планировка хрущевки для одного хозяина или для семьи из двух человек не сложная. Как правило, я бы не дробил общую комнату на какие-то отдельные зоны. Я бы поставил большой удобный диван, а кухню оставил на своем месте. Стоит заметить, что кухня с газовой плитой должна быть изолирована и не подлежит объединению. Если же очень хочется сделать большую студию, то в таком случае газ заглушают и делают обычную электроплиту.

Данная планировка однокомнатной квартиры достаточно традиционна. Мы оставляем кухню на своем законном месте. Различные варианты кухни для хрущевки смотрите в отдельной статье. С балконом не делаем ничего «криминального», общую комнату оставляем большой и, так как форма комнаты вытянутая, то в конце можно сделать небольшой гардероб или кладовку.

кухня изолирована
гостиная просторная с нормальным диваном
есть гардеробная комната
есть шкаф в прихожей

обеденный стол не так удобен, как хотелось бы
стиральная машина на кухне

Эту планировку можно согласовать

Этот вариант планировки похож на вариант 1-1. Вместо гардеробной комнаты, которая не всем нужна в небольшой хрущевки, если в ней будет проживать 1-2 человека, я расположил небольшой удобный кабинетик. Диван так же развернул в сторону кухни. Считаю, что в кухне можно пожертвовать большим столом в пользу более просторной кухни.

кухня не совмещена
гостиная просторная с нормальным диваном
есть кабинетная зона
в прихожей присутствует шкаф-купе

обеденный стол не так удобен, как хотелось бы
стиральная машина — на кухне
диван не такой большой, так как требуется проход на балкон

Эту планировку можно согласовать

В этом варианте я объединил кухню и гостиную в общий зал. Хотя кухня и переходит в гостиную, но все же она визуально отделена от общей комнаты боковыми стенками. Такой вариант с газовой плитой согласовать сложно поэтому при желании можно установить распашные стеклянные дверки, или показать их на плане при согласовании.

гостиная кажется больше за счет объединения с кухней
по максимуму использован балкон
в гостиной есть рабочее место
Кухня удобной формы и размера
достаточно места для хранения вещей

гостиная — проходная для кухни
балкон требует дополнительного утепления и согласования
сложность с согласованием в квартире с газом

Данную планировку согласовать можно, но между кухней и гостиной должны быть двери. Это же касается и объединенного балкона.

Данный вариант однокомнатной хрущевки хорош тем, что балкон здесь не объединен, а обеденная столешница находится в пределах кухни и не вынесена в зал. Визуально гостиная поделена на гостиную зону и рабочий стол со стеллажами. Так же получилось сделать отдельный туалет на месте бывшего коридора.

отсутствие коридоров
раздельный санузел
в комнате есть рабочий стол
кухня нормального размера, с обеденной группой

проходная гостиная
мало место для хранения вещей
в кухне нет полноценного стола

Данную планировку согласовать можно, так как ванная комната находится в пределах мокрых зон. Если на кухне газ, то нужны двери между кухней и гостиной.

Вариант хорош тем, что здесь все пространство квартиры максимально открыто и доступно. Кухня имеет нормальный размер. Но следует помнить, что если на кухне газ, то кухню следует изолировать от гостиной. Оптимальный вариант для одного человека или молодой семейно пары.

максимально возможное количество свободного места
есть нормальный удобный стол
в планировке присутствует большой шкаф
есть рабочий стол

гостиная-проходная
стиральная машина находится в кухне
с дивана видно и прихожую, и кухню

Данную планировку согласовать можно, с учетом требований газовщиков.

Наконец мы подошли к варианту с дополнительным спальным местом. Диван в планировке 1-комнатной хрущевки — так же может раскладываться. Кровать имеет уменьшенную ширину в 1400 мм, но удобный шкаф и проход. Часть шкафа можно развернуть в сторону прихожей. Так же присутствует удобный обеденный стол. Размеры кухни не очень большие.

гостиная кажется больше за счет объединения с кухней
есть спальное место, которое можно оборудовать и для кабинета, и для новорожденного ребенка
в планировке присутствует удобный большой шкаф
удобный обеденный стол

гостиная — проходная для кухни и спальни
визуально гостиная кажется меньше из-за зоны спальни
в прихожей есть шкаф, но он удален от входа
стиральная машина — в шкафу прихожей

Данную планировку согласовать можно, так как ванная комната находится в пределах мокрых зон. Требуется ограждение кухни, если на ней находится газовая плита.

{SOURCE}

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов. Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.

Установка выключателей в ванной комнате запрещена
В ванной комнате запрещена установка розеток без автоматов УЗО.
Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
Выключатели обычно располагают на высоте 0,6 – 0,8 м.

Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

А вот преимуществ у скрытой проводки несколько больше:
1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли. Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате. Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ. Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм 2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Варианты размещения электрики ↑

В этой части статьи мы приведем типовые схемы в квартирах разных размеров. Каждый конкретный план будет зависеть от индивидуальных предпочтений хозяев, но во всех них будут розетки, источники освещения и распределительный щит. Взяв за образец предложенные варианты, их нетрудно дополнить необходимыми точками.

В однокомнатной квартире чаще всего проводка делится на две группы:

— кухня и санузел, где скапливается большое количество электроприборов;

— жилая комната.

Делается это для того, чтобы получить запас мощности путем распределения общей нагрузки на две цепи, а также для того, чтобы в случае замыкания или обрыва цепи, одна линия у нас оставалась в рабочем состоянии.

Типовая схема для однокомнатной квартиры

Приведенная схема квартирной электропроводки стандартной двушки с расположением электрического щита возле входа в квартиру выполнена в несколько упрощенном виде. Здесь представлены только основные источники освещения, то есть люстры, простейшие одноклавишные выключатели, скрытые розетки с защитным контактом для заземления.

Типовой план для двухкомнатной квартиры

Итак, как вы сами видите, электрическую схему можно составить самостоятельно. Специалист намного качественнее выполнит эту работу, но каждый хозяин квартиры должен уметь правильно определять места прохождения проводов, чтобы избежать их случайного повреждения неудачно вбитым гвоздем или сверлом дрели.

Примеры схем

Таблица потребления мощности различных электроприборов

Прокладка кабеля от щитка и счетчика до розеток и приборов освещения осуществляется по карте разводки. Студия представляет собой однокомнатную квартиру, у которой снесены простенки, не выполняющие несущей функции. Наличие свободного пространства дает возможность установки большого количества электроустановок различной мощности. Исходя из этого, нужно поделить потребители на группы и вывести к ним отдельные линии через пакетные выключатели.

Пример группировки направлений:

Мощные устройства — 32 А.
Бытовая техника — 16-25 А.
Осветительная группа — 10-16 А.

Аналогично проводится монтаж электросети для многокомнатных квартир. Целесообразно выделить место для вводного щитка, в котором устанавливаются пакетные выключатели, от которых идет линия к каждому помещению.

Направления разводки и их характеристики:
