Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Как выбрать кабельный канал

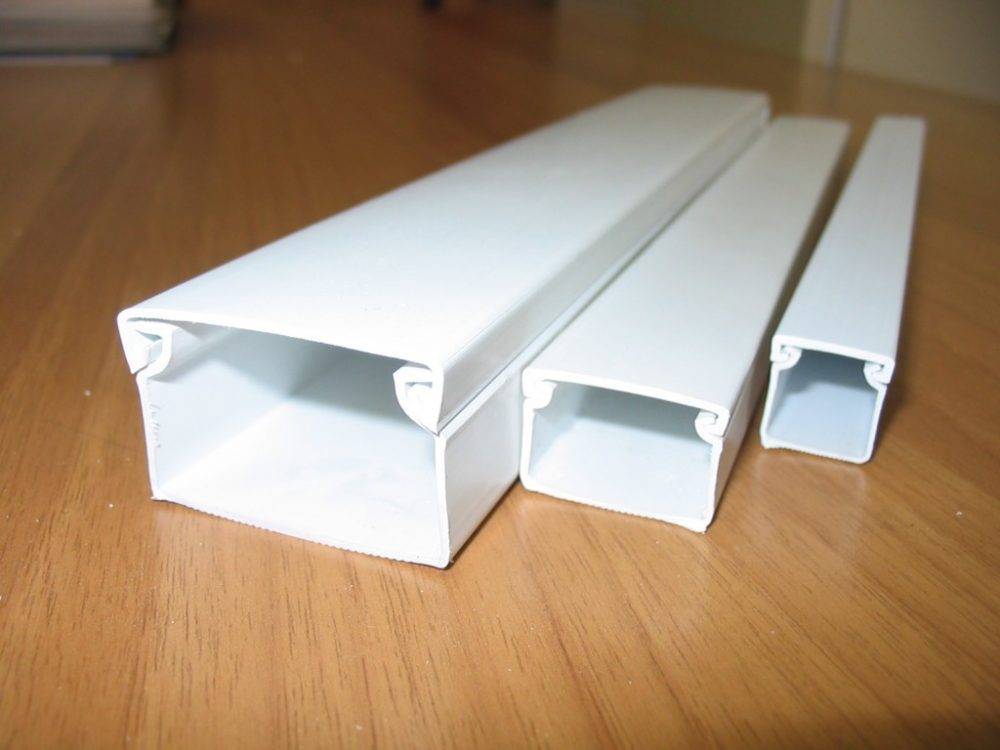

Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия.​

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

• из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
• алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
• стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Полезные советы

Подгонка размеров

При выборе шага, с которым должны устанавливаться крепёжные элементы, следует исходить из того, что чем чаще они будут располагаться – тем лучше. Но и слишком частить при этом тоже не рекомендуется. Отметим, что установка их с шагом в 40-50 см обеспечит Приклеивание спинки вам достаточную надёжность крепления основания кабель канала.

Само собой разумеется, что в случае значительного увеличения этого расстояния возрастает и возможная нагрузка на каждый элемент крепления, что негативно отражается на надёжности всей конструкции в целом.

Монтаж верхней части

Стоит также отметить следующее, крепить кабель канал приходится с оглядкой на эстетическую сторону процесса, не помешает воспользоваться строительным уровнем, с помощью которого вы сможете выравнивать трассы прокладки оснований, повышая тем самым эстетичность монтажа.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Соединение кабель-каналов. Красиво стыковать кабель-канал — это просто

Сегодня я хочу обратить ваше внимание на использование только одного дополнительного элемента — накладки на стык. Если с уголками и тройниками всё более-менее понятно и однозначно, то данная накладка имеет несколько более широкое применение, нежели прикрыть место стыка двух крышек

Копеечный стык из Леруа: 23 рубля за упаковку из 4 шт. Нет ни одной причины не купить их вместе с самим каналом.

Кроме её прямого назначения, я также использую эту детальку для стыковки кабель-канала с каналом большего сечения, с электроустановочными изделиями, для примыкания к стенам, плинтусам, некоторым коробкам.

Например, так выглядит примыкание короба к розетке или выключателю без стыкового элемента:

Согласитесь, выглядит не очень.

А так выглядят тот же простенький канал и такие же незамысловатые ЭУИ при использовании совсем недорогой накладки на стык:

Намного лучше, не правда ли?

Уже не так стыдно показать людям, несмотря на то, что комплектующие вписались в тот же бюджет, что и на предыдущих снимках.

Другое важное применение стыковой накладки — ответвление коробом меньшего сечения от большего. Обычно тройники рассчитаны на одинаковые размеры канала со всех трех сторон

У некоторых производителей встречаются универсальные накладки, в которых можно делать вырез под нужный размер отвода. Но цена таких решений, как правило, совсем не радует. Кроме того, они всё равно не охватывают весь размерный ряд.

И здесь на помощь приходит всё тот же стыковой элемент. Вот так изящно и универсально решается вопрос с узким ответвлением от более широкого короба:

Специального элемента для такого ответвления вообще нет в природе. Или практически нет.

Важно, что этот способ пригоден для отводов любых размеров. При этом он очень экономичен, ведь стык всегда дешевле любого тройника

Не забываем, что установить накладку намного технологичнее, чем ловить микроны при точнейшей подгонке коробов. Она надежно скроет небольшие огрехи, заусенцы и зазоры, обеспечив проводке идеальный внешний вид.

Предпосылки использования

1. Данная конструкция необходима, если вы планируете проложить электротехнические коммуникации самостоятельно, не прибегая к помощи специалистов, потому что ее монтаж не требует определенных навыков.

2. Если поверхность стен не допускает штробления, например, при наличии финишной отделки или если вам приходится производить монтаж проводки на деревянную, металлическую кирпичную поверхность, или на гипсокартонное перекрытие, кабель канал имеет свои неоспоримые преимущества перед другими способами монтажа.

3. Прокладывание электропроводки  внутри пластиковых коробов – бюджетный способ эргономизации электротехнических коммуникаций.  Как правило, стоят такие короба сравнительно не дорого, но позволяют эффективно замаскировать провода и защитить их от травмирования.

4. Канальный способ монтажа электропроводки оставляет легкий доступ к данной системе, поскольку короб имеет специальную, легко демонтируемую крышку – заглушку, оснащенную особым защелкивающимся замком.

5. Быстрота установки позволит вам закрепить кабель-канал на поверхности за считанные часы.

Особенности открытой проводки в коробе

Открытая проводка с использованием электротехнических коробов прельщает легкостью монтажа, ремонта и простотой проведения текущей ревизии состояния кабельных линий внутри короба.

Обратите внимание! Монтаж скрытой проводки по своей сути сопоставим с капремонтом всего помещения. На время замены элементов скрытой проводки помещение фактически непригодно для работы и даже пребывания в нем из-за клубов пыли, образующихся при вскрытии ранее заделанных штроб

Промышленностью выпускаются наборы аксессуаров для кабель-каналов, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения.

В процессе эксплуатации кабельных линий при необходимости ремонта или замены электропроводки, уложенной в короба, достаточно снять крышку и выполнить требуемые работы. Важным преимуществом открытой проводки в кабель-каналах является возможность укладки дополнительных проводов и кабелей в уже проложенные короба без проведения отделочных работ.

Для каких целей необходима прокладка кабель канала

Электрические сети, созданные с помощью монтажного короба, отличаются:

• мобильностью;
• гибкостью инсталляции;
• дешевизной монтажа;
• повышенной электро- и пожаробезопасностью;
• эстетичным внешним видом.

Использование электрокороба особенно выгодно в помещениях, где уже сделан ремонт. Для крепления основания пластикового канала не нужно нарушать наружную отделку стен.

Монтажный короб используется для защиты и изоляции внешних проводов в многоквартирных зданиях, частных домах, различных промышленных объектах.

Чаще всего настенный и напольный пластиковый короб используют для подключения электричества, интернета, кабельного телевидения, при установке домофонов. Он подходит для изоляции наружной электропроводки в помещениях с повышенной влажностью. Его можно монтировать в ванной комнате, если хозяевам хочется сохранить нетронутой керамическую плитку на стенах.

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.

2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

   Монтаж крышки кабель-канала

3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

   Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2Конструкция и размеры (высота и ширина, мм) короба

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением, результатом по праву можно будет гордиться.

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Электропроводка в кабель-каналах

Проводка в кабель-канале

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Кабель-каналы

Металлический кабель-канал

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.
