Особенности и разновидности

Кабель-каналы — это короба для укладки проводов, изготовленные из металла или пластмассы. Сфера их применения довольно широка: внутренняя отделка офисов и квартир, внешняя прокладка проводов и обеспечение сохранности кабелей на предприятиях.

Функциональное назначение таких конструкций — защищать проводку от механических повреждений и открытого взаимодействия с окружающей средой. Элегантный дизайн и удобство эксплуатации — дополнительные преимущества.

Все кабель-каналы по видам и размерам делят на две большие подгруппы:

• жесткие для электропроводки;
• гибкие из гофрированных труб или секций.

В строительстве распространена металлическая модификация кабель-канал, где сделан литой или перфорированной корпус короба.

В быту используются пластиковые конструкции, обладающие достаточной жесткостью, чтобы выполнять свои прямые функции, и имеющие привлекательный внешний вид.

Монтаж кабель-канала

Необходимые инструменты:

• линейка и карандаш;
• инструмент для пиления профилей в зависимости от материала (пилка по дереву или ножовка по металлу). Чтобы осуществить запил под 45 градусов вам потребуется столярное стусло;
• дрель или шуруповерт для сверления отверстий;
• соответствующие метизы;
• для точного размещения коробов можно пользоваться уровнем.

Кабель каналы в первую очередь используются для проводки на таких поверхностях, которые исключают другие способы монтажа:

• Металлические поверхности требуют предварительного засверливания в местах крепления короба. Чтобы прикрепить кабель канал к такой поверхности, покупайте специальные саморезы с частым шагом резьбы.
• Деревянные, гипсокартонные и гипсолитовые  перекрытия не нужно сверлить, если вы пользуетесь саморезами по дереву. Для монтажа с помощью дюбель шурупов предварительно нужно проделать отверстия дрелью со сверлом соответствующего диаметра.
• Бетонные плиты и кирпичные стены  – очень прочные и твердые объекты. Для работы с ними вам придется прибегнуть к использованию ударных дрелей. Крепление производится дюбель шурупами исключительно.

Подготовительные работы:

1. Произведите замеры трассы для прокладывания коммуникации.
2. Разметьте места крепления кабель каналов. Разметка производится с учетом всех поворотов и особенностей стен и перекрытий. Сверяясь с показаниями уровня, карандашом отметьте места будущего расположения кабель каналов. Не стоит прокладывать в местах, где она будет часто травмироваться, выбирайте наименее доступные места.

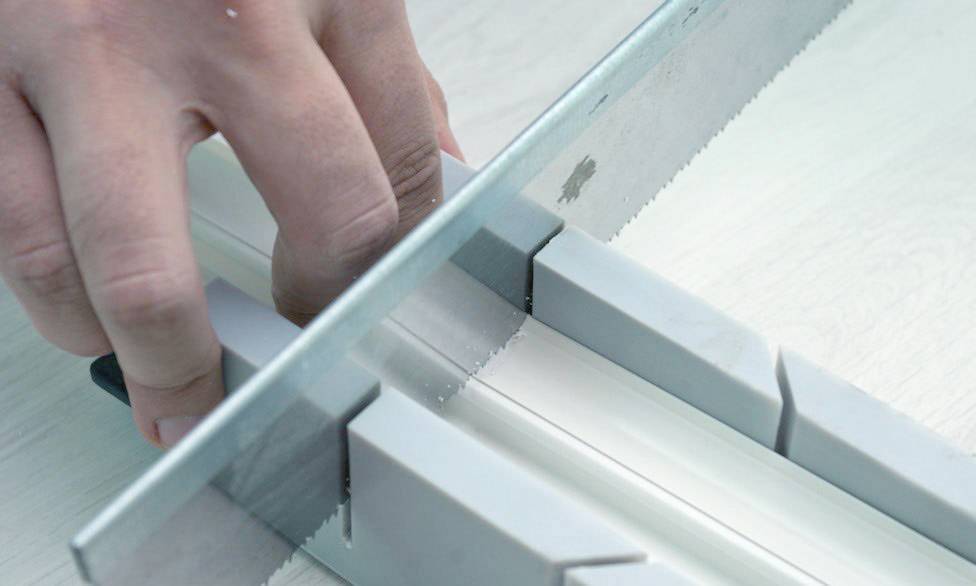

3. Сделайте заготовки профиля нужного размера с учетом величин, полученных в результате разметки. Чтобы окончательный результат смотрелся аккуратно, а стыки идеально прилегали друг к другу, зачистите места спилов от заусенец.
4. Если это необходимо, произведите сверление отверстий в местах предполагаемых креплений.

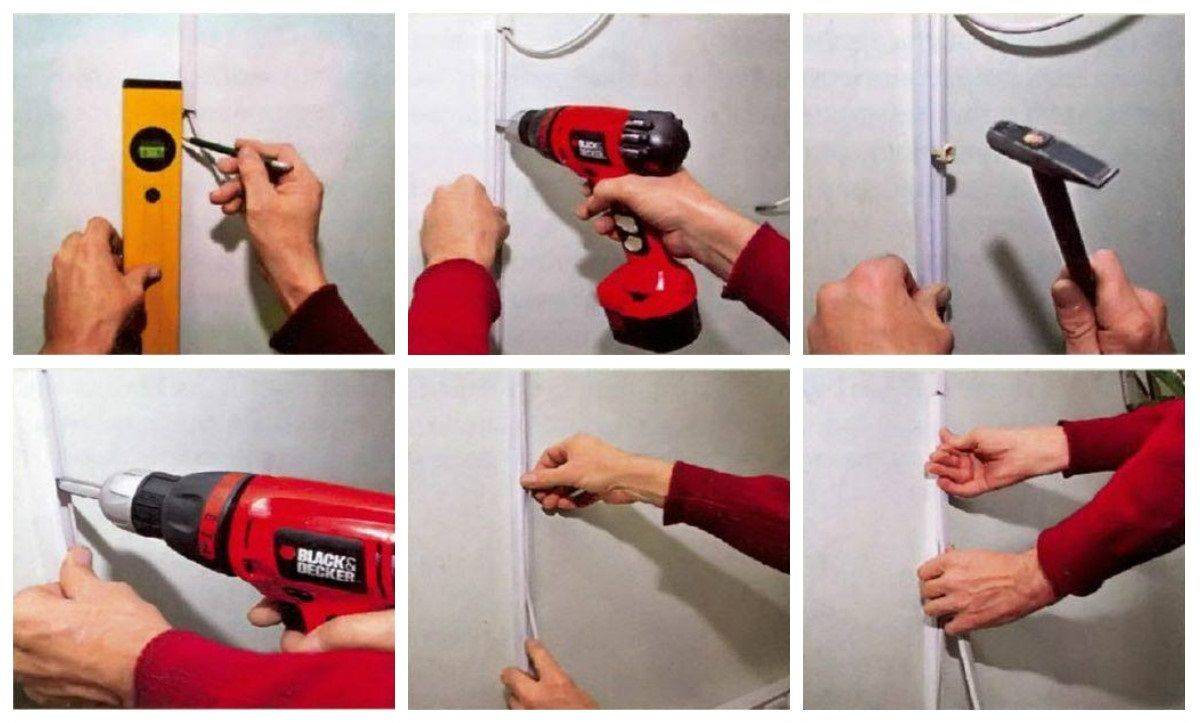

Монтаж и заполнение кабель-каналов:

1. Крепите заготовки при помощи соответствующих материалам стен метизов.
2. При заполнении готовых коробов электропроводкой, убедитесь в том, что она обесточена.
3. Каждый провод разместите в отдельной нише короба так, чтобы они были изолированы друг от друга и не переплетались.
4. Закройте закрепленные короба крышками соответственного размера.

Пластиковые изделия на гладкую и прочную поверхность, такую, как металл, допустимо крепить при помощи жидких гвоздей, предварительно очистив от загрязнений и обезжирив примыкающие поверхности.

Основные правила выбора

Выбор конкретного изделия зависит от следующих факторов:

• назначения помещения;
• места установки;
• цвета;
• размера;
• типа замка.

Для разных типов помещения, в зависимости от места установки, выбирается свой тип кабель-канала:

• для промышленных предприятий и для наружной установки, обычно, изготовленные из алюминия или стали;
• для установки в частных владениях, офисах, квартирах – из пластика ударопрочного, самозатухающего.

Металлические изделия, более надежны в плане огнестойкости, чем изготовленные из ПВХ, поэтому их применяют при создании систем оповещения и охранно-пожарной сигнализации, контроля доступа, наружного видеонаблюдения. Алюминиевые кабель-каналы в процессе эксплуатации не подвергаются коррозии, стальные же требуют бережного отношения (любая царапина приведет со временем к окислительным процессам, что негативно скажется на его внешнем виде и прочности). Цвет изделия подбирают в зависимости от дизайна помещения, цвета наружной стены здания или стараются выбрать такой, который будет гармонировать с ними.

Выбор размера, количества секций зависит от диаметра прокладываемых проводников и их количества. Всегда подбирают изделие с некоторым запасом, чтобы можно было, в случае прокладки дополнительных коммуникаций, воспользоваться имеющейся магистральной трассой. Стандартные размеры кабель-каналов в мм следующие:

• по ширине от 12 до 100 (12; 15; 16; 20; 25; 40; 50; 60; 70; 80; 100);
• высоте от 10 до 60 (10; 12; 16; 25; 40; 60);
• длине — 2000.

Замки у кабель-каналов могут быть самыми разными. Это зависит от технологии производства, принятой на предприятии-изготовителе. Выбирать нужно тот, который без особых усилий хорошо защелкивается, а операции открытия, закрытия можно производить неоднократно. Это облегчает не только монтаж, но и демонтаж. Также необходимо помнить, что кабель-канал с двухсторонней защелкивающейся крышкой, лучше, чем с крышкой, которая открывается в одну сторону.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Назначение кабель канала

Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.

Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.

Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.

Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.

Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.

Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.

Выбор кабель канала

Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.

Рассмотрим каждый вариант более подробно:

1. Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.

2. Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».

3. Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.

Устройство и преимущества

Кабель-канал представляют собой конструкцию, состоящую из 2 частей:

• основания;
• крышки.

Профиль собранной конструкции может быть прямоугольным, треугольным, закругленным. Основание всегда плоское, т.к. монтируется на ровную поверхность, чаще всего на стене. Внутри может иметь перегородки, которые позволяют разделять проводники различного назначения и облегчают их укладку. Крышка вставляется в специальные пазы основания и надежно соединяется с ним. Такая конструкция позволяет быстро сделать демонтаж или нарастить сеть при ее модернизации.

Материалом для изготовления изделий служат:

• металл (сталь холоднокатаная или оцинкованная, алюминий);
• пластик (чаще всего поливинилхлорид –ПВХ).

Кабель канал изготовленный из ПВХ и металлический профиль

Для монтажа трассы различной конфигурации электромонтажные короба снабжаются специальными аксессуарами (заглушками, переходами, стыкам и т .д.). Это позволяет углы, стыки, различные переходы и отводы выполнить в эстетическом плане красиво, что позволят не портить интерьер. Аксессуары совместимы с определенным типом короба, подбираются в зависимости от пути прокладки открытой проводки. Выпускаются отечественными и зарубежными производителями разных типоразмеров в широкой цветовой гамме с различной степенью защиты (от IP00 до IP44).

К основным преимуществам относят:

• простоту монтажа и демонтажа;
• возможность прокладывать проводники по трассе, имеющей сложную конфигурацию;
• легкий доступ к проводникам;
• защиту проводов и кабелей от возгорания, повреждений, влаги, грызунов и др. негативных факторов;
• возможность установки прямо на поверхность изделия выключателей и розеток;
• большой ассортимент выпускаемых изделий, что дает возможность подобрать под конкретные нужды.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Разновидности и назначение

Материалы, из которых изготавливают короба, обычно имеют противопожарные характеристики. Обычно это оцинкованная сталь, алюминий или пластик.

1.Пластиковые кабель каналы достаточно универсальны в использовании, так как обладают хорошей гибкостью, и мягкостью материала, а так же исключительной влагостойкостью.

Эти качества позволяют использовать их на сравнительно неровных поверхностях, в помещениях с повышенной влажностью или на улице. Их можно легко распилить с помощью обычной пилы по дереву с некрупным зубом. Кроме этого, пластиковый профиль – это самый дешевый из существующих вариантов коробов.

При выборе пластиковых коробов вы должны рассчитывать на толщину и количество вашей проводки. Для каждого провода рекомендуется использовать отдельную ячейку внутри канала.

Обратите внимание! Дешёвые кабель каналы, имеющие только один замок весьма недолговечны, так как пластик на подвижных сгибах легко изнашивается, поэтому лучше покупать приспособления с двумя замками.

2. Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета.

Изготавливают этот профиль из оцинкованной стали, чтобы предотвратить коррозию и увеличить срок службы конструкции.

Выбирая стальной канал нужно обратить внимание на наличие или отсутствие царапин на корпусе или крышке. Поскольку повреждение защитного слоя может привести к окислению металла, их присутствие на изделии не допустимо, особенно, если вы собираетесь использовать изделие для наружного монтажа

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции.

3. Алюминиевые короба, как и стальные, имеют отличные противопожарные показатели, что позволяет использовать их и в производственных помещениях. Так же стоит отметить, что алюминий – это очень легкий металл, поэтому использование кабель каналов  из него позволяет снизить нагрузку на поверхность стены.

Не стоит забывать, что крепить кабель канал из металла следует на ровную поверхность, во избежание деформации и изломов профиля и обеспечить его плотное прилегание и легкое защелкивание замка крышки.

Обратите внимание! Лучше не приобретать изделия из алюминия с излишне тонкими стенками. Поскольку это крайне мягкий материал, замки – защелки на таких коробах быстро выйдут из строя. Выбор формы и цвета зависит только от ваших предпочтений и особенностей интерьера.

Прячем провода в короб

Если все-таки штробить стену для вас — чересчур радикальный способ решения проблемы путающихся и мешающих комфортному просмотру проводов, то данный вариант можно уверенно называть компромиссным. Сперва — обо всех преимуществах его использования.

• предельно простой монтаж;
• великолепный эстетичный вид;
• соответствие всех нормам пожаробезопасности.

Затронем и минусы:

• затраты на приобретение декоративного короба или кабель-канала;
• необходимость выполнения отверстий в стене.

Для того, чтобы замаскировать провода от телевизора на стене, можно воспользоваться как кабель-каналом, так и полноценным декоративным коробом. На фото ниже продемонстрирована разница между этими двумя элементами. Базовым материалом, из которого может быть изготовлен короб, является:

• пластик;
• металл.

Однако нередко встречаются и комбинированные варианты с использованием двух указанных материалов.

Каков будет порядок действий?

1. подсчитайте необходимое количество материала, учитывая направление проводов и размеры помещения;
2. фиксируйте короб на стене, в углах и переходах делайте необходимые подрезы;
3. имейте в виду, что провод должен лежать в коробе свободно, поэтому подбирайте соответствующий для него канал по диаметру;
4. после завершения монтажа вы можете перекрасить кабель-канал или короб в соответствии с вашими предпочтениями или логикой оформления интерьера.

Весь процесс — на видео

Можно обойтись и без покраски, а просто подобрать заранее короб подходящего цветового оформления со стеной. Благо что, выбор в строительных магазинах сейчас более чем широк и способен удовлетворить даже самые экстравагантные запросы.

Технология монтажа

Основное преимущество – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при .

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

• Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
• Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
• Лотки. ПУЭ, п. 2.1.11 определяет лоток как открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми;
• Каналы для прокладки кабельных жгутов, чаще всего выполняемые на основе различного вида дискретных креплений (кронштейнов).

Таблица размеров кабель канала:

Размеры кабельного канала.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.
