Токопроводящие и нулевые (заземляющие) жилы

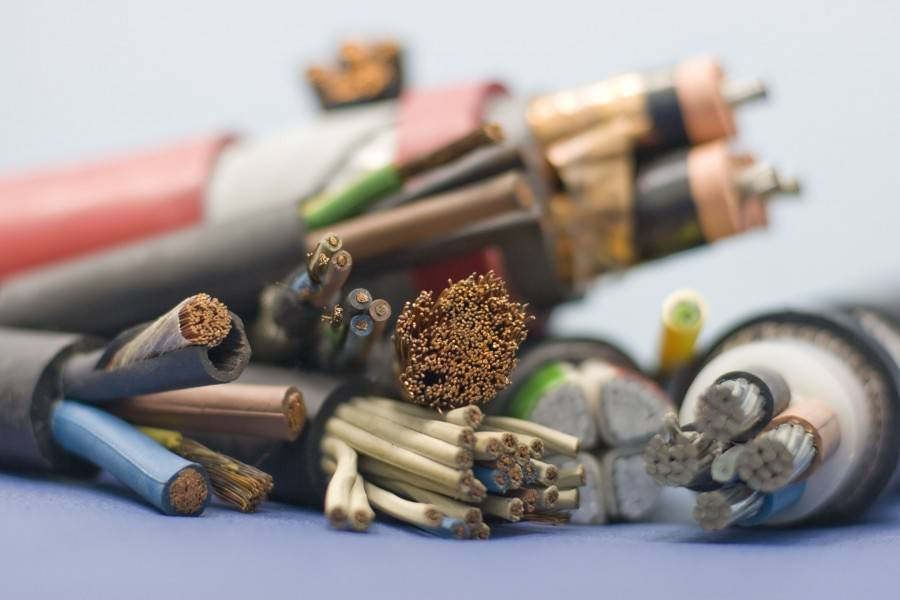

Главным элементом силового кабеля является токопроводящая жила, именно по ней проходит электрический ток. Кроме токопроводящих жил внутри провода присутствует также нулевая жила, необходимая для прохождения разности токов фаз при неравномерной нагрузке на сеть.

Токопроводящие жилы могут быть однопроволочными или многопроволочными, по форме они бывают круглыми, сегментными или секторными. Последний вариант используется для экономии места внутри кабеля большого сечения. Секторные жилы могут быть монолитными или состоящими из множества плотно уложенных проволок.

По материалу изготовления токопроводящие жилы подразделяются на:

1. Медные. С однопроволочными жилами диаметром до 16 мм2, с однопроволочными или многопроволочными – с сечением 25-95 мм2 и с многопроволочными диаметром 120-800 мм2. Медные провода могут быть жесткими или гибкими. У первых из них жилы сплошные, круглого сечения. Гибкие провода состоят из собранных пучок медных проволок.
2. Алюминиевые. С однопроволочными жилами диаметром до 35 мм2, с однопроволочными или многопроволочными – с сечением 50-240 мм2 и с многопроволочными с диаметром 300-800 мм2. Алюминиевые проводники не бывают гибкими, так как алюминий отличается повышенной ломкостью. По этой же причине проводники из данного металла не могут иметь сечение меньше 1 мм2. На бытовых объектах использование проводников с алюминиевыми жилами диаметром меньше 16 мм2 запрещено ПУЭ.

В некоторых случаях мастера делают выбор силового кабеля, ориентируясь на стоимость изделия, и приобретают провода с алюминиевыми жилами. Однако цена – практически единственное преимущество алюминия. Медь – более дорогой материал, но более удобный и эффективный в использовании.

Алюминий имеет более низкую электропроводность, чем медь, поэтому замена медного кабеля алюминиевым сопровождается увеличением сечения проводников. Кроме того, алюминий более мягкий и склонный к окислению. По этим причинам необходимо периодически проводить стабилизацию болтовых соединений в сетях с алюминиевыми кабелями, в противном случае контакты будут ослабевать.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.

Разновидности изделий

Классификация силовых кабелей выполняется по нескольким критериям:

1. По роду металла, из которого изготовлены токопроводящие жилы. Чаще всего используется медь, реже – алюминий.
2. По материалу изоляции жил: бумага, пропитанная вязкими пропиточными составами, резина, пластмасса.
3. По типу оболочки: металлическая, резиновая, пластмассовая.
4. По типу защиты от внешних повреждений: бронированные и небронированные.
5. По количеству токопроводящих жил: одножильные и многожильные (2-5 жил).
6. По величине напряжения: кабели низкого, среднего и высокого напряжения.

Классификации условны, но они позволяют систематически представить сведения о той или иной части проводниковой продукции, насчитывающей более 1000 конструкций и марок.

Элементы конструкции силовых проводников и их назначение

Устройство силовых кабелей дает представление об условиях их использования. Поговорим подробнее о том, из каких частей состоят силовые проводники.

Понятие жилы в электропроводке

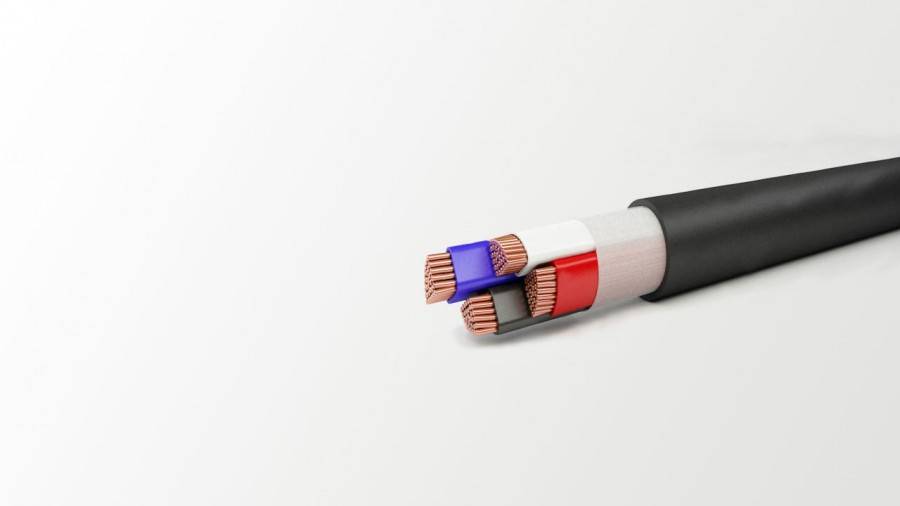

Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная)

Важной характеристикой является площадь сечения жилы

Токопроводящие и нулевые заземляющие жилы

Жилы в соответствии с назначением могут быть токопроводящими либо заземляющими (нулевыми).

Токопроводящая жила является основным элементом в кабеле. В составе жилы может быть 1-5 проволок. Форма элементов по стандартам округлая, сегментная либо секторного типа. Изделия нормируются по виду сечения и диаметру.

Жилы нулевые применяются при неравномерных нагрузках электросети. Заземляющие нити отличаются небольшим сечением и размещаются по центру провода. Элементы обеспечивают безопасную эксплуатацию.

Изоляция жил

Жилы в проводах должны быть изолированы специальным покрытием.

В качестве защитного сырья используются:

• бумага;
• резина;
• пластмасса.

Изоляция из бумаги предполагает нанесение слоев на жилы и пропитывание сырья огнестойким составом. Продукция применяется на оборудовании, работающем под большим напряжением.

Изолирующее покрытие из резины пластичное, прочное, долговечное. Жилы с резиновой оболочкой используются в кабелях для подсоединения к устройствам, передвигаемым при эксплуатации. Необходимо учитывать чувствительность резины к минусовым температурам. Для предотвращения деформации жилы дополняют поливинилхлоридным покрытием.

Изолирующий слой из пластмассы (полиэтилен либо поливинилхлорид) бюджетен, надежен, обладает высокой изоляцией, большим сроком годности.

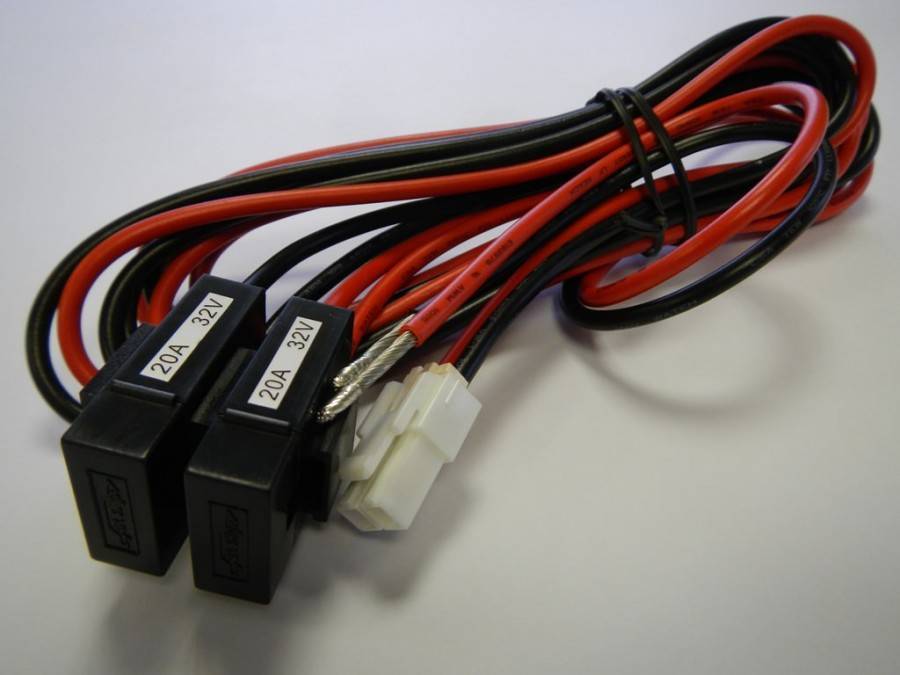

Одножильные и многожильные

Конструкция силового кабеля включает провода:

• одножильные;
• многожильные.

Провод одножильный включает 1 проводник тока. Изделия применяются в общественных зданиях, жилых комплексах для подачи электричества. В производственных помещениях одножильные провода применяют для вывода электроэнергии от генераторов в общую сеть.

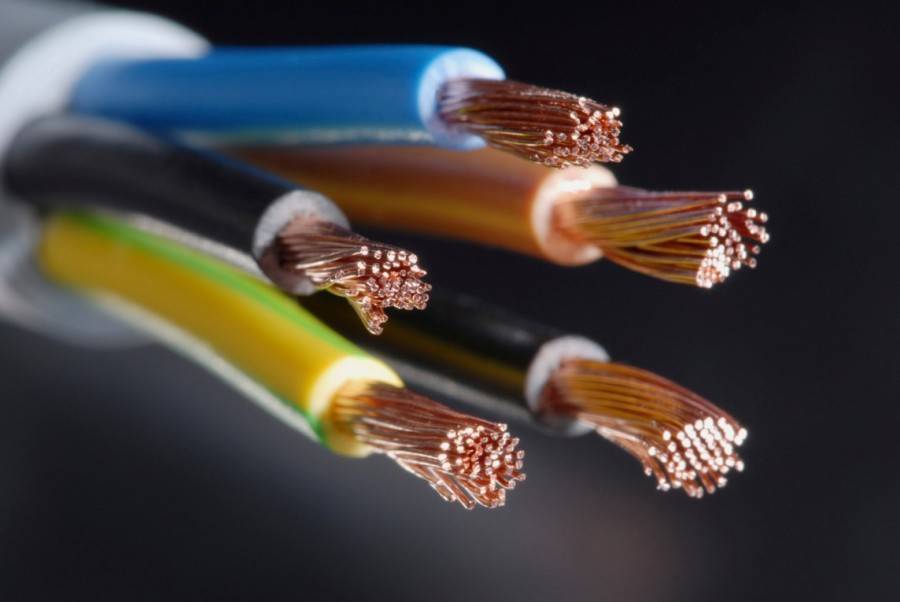

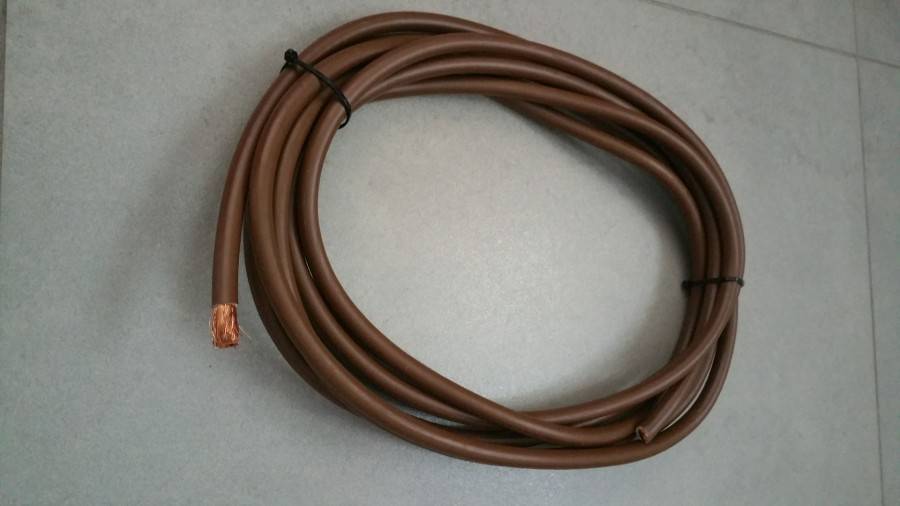

Многожильные провода состоят из нескольких переплетенных жил. Для увеличения пластичности между жилами протягивают нить. Изделия отличаются устойчивостью к вибрациям, гибкостью, предназначены для подключения бытовых приборов.

Разновидности изделий

Назначение силовых проводов заключается в передаче электроэнергии в жилые здания, общественные организации, производства. Изделия классифицируются по параметрам и характеристикам кабелей, проводов внутренних, оболочек и т.д.

Наружная (внешняя) защита от атмосферных осадков и смены погодных условий в кабелях для электропроводки может быть бронированной либо небронированной. Контрольный кабель от силового провода отличается меньшей прочностью, т.к. не имеет армирования.

По конструктивному решению токопроводящих жил изделия подразделяются на кабели одножильные либо с 2-5 проводами (многожильные).

Классификация по силе напряжения разделяет кабели на предназначенные для функционирования под давлением:

• низким;
• средним;
• высоким.

Изделия отличаются общей массой и весом отдельных элементов (изоляция, жилы, экраны).

К популярным и востребованным конструкциям силового кабеля относятся типы:

• ППВ;
• АППВ;
• ВВГ;
• ПВС;
• ВБбШв;
• НУМ;
• КГ.

Кабель ППВ состоит из медной сердцевины (трехжильной), защищенной слоем из поливинилхлорида. Продукция применяется при проведении освещения в помещениях. Изделия должны крепиться статично.

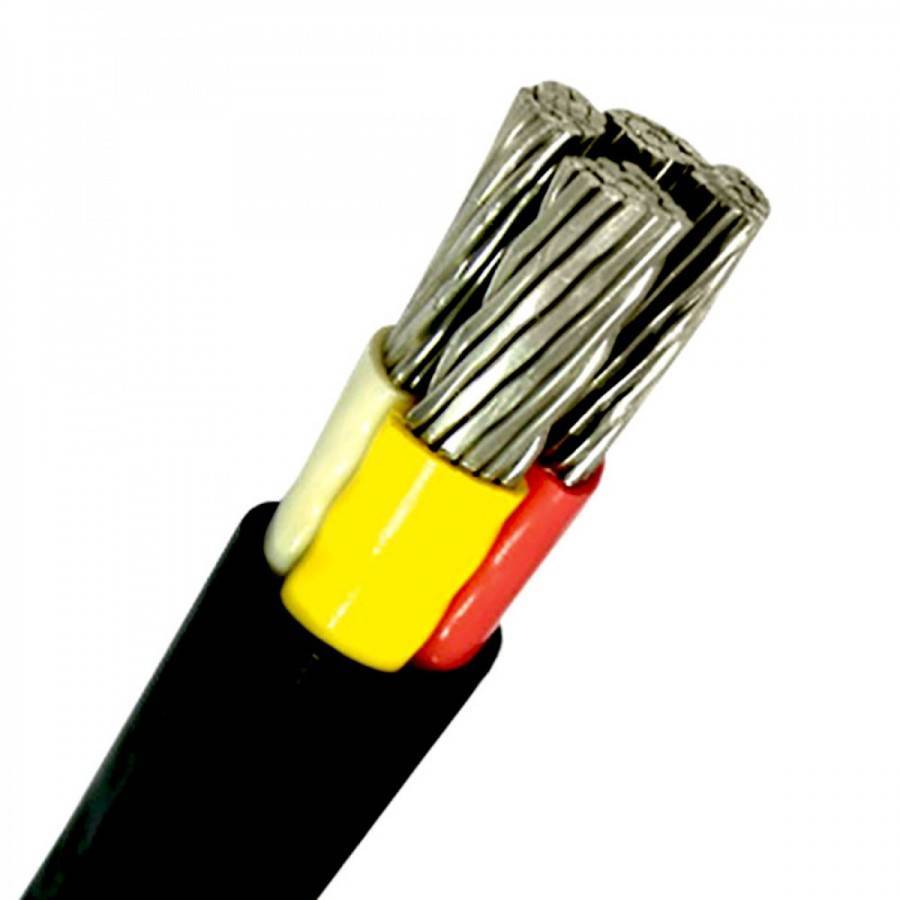

Провод АППВ изготавливается преимущественно из алюминиевых сплавов; материал проходит по длине провода.

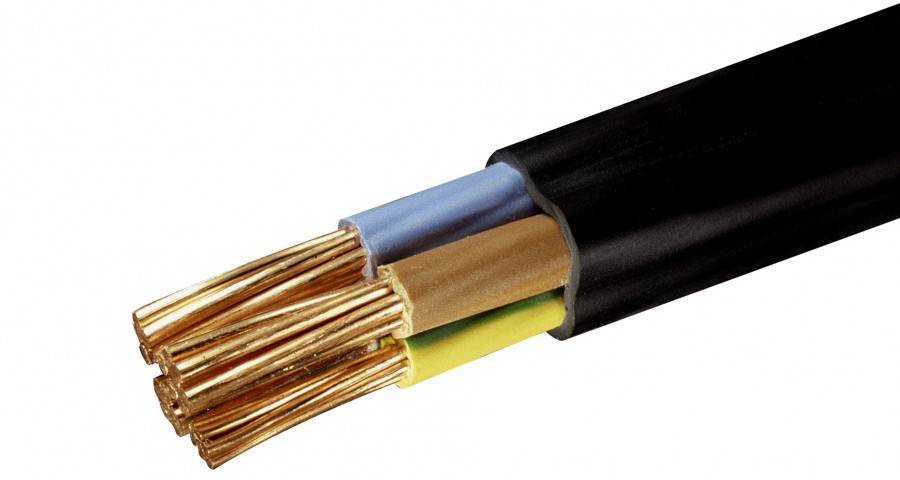

Сердцевина кабеля ВВГ состоит из меди, имеет 1-4 жилы. Защитное покрытие состоит из ПВХ. Кабели служат для проведения линий освещения в жилых и общественных комплексах с разной температурой и влажностью воздуха.

Медь в составе провода ПВС обеспечивает пластичность конструкции. В соответствии с толщиной изделия допускается 2-5 скручиваний частей стержня. Провода применяются в бытовых приборах, системах освещения, переходниках.

В кабелях ВБбШв предусмотрено до 5 скручиваний жил. Продукция применяется при проведении линий электропередач. Изделия отличаются прочностью, долговечностью.

Провод НУМ имеет внешнюю оболочку из негорючего материала, 2-4 внутренних жилы. Провода оптимальны для выполнения электропроводки. Преимущество изделий заключается в устойчивости к деформациям; конструкция выдерживает перепады температур от -50 до +50°С.

Watch this video on YouTube

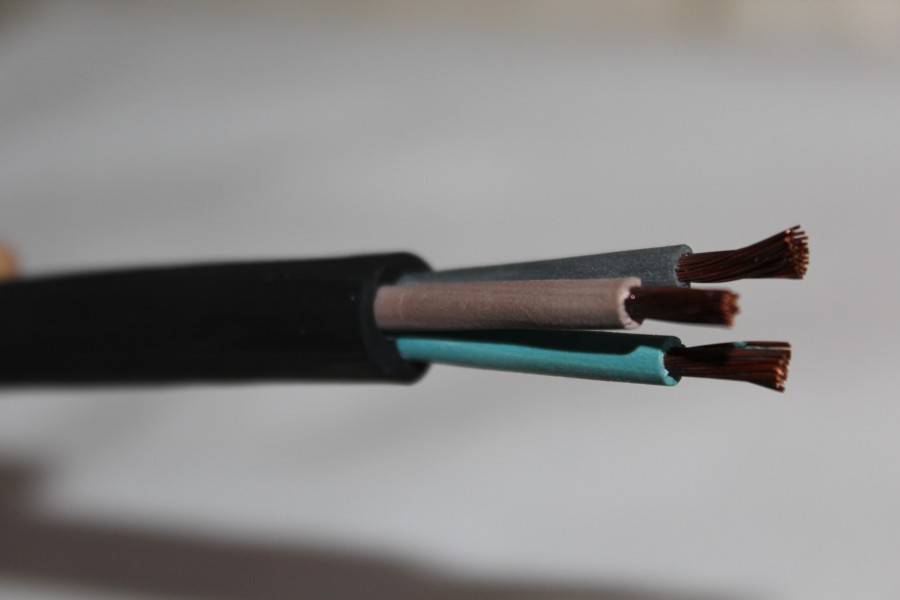

В составе кабеля марки КГ — многопроволочные жилы из меди. Защитный слой состоит из прорезиненного изолятора. Прочность, пластичность, влагостойкость изделий позволяют использовать продукцию на сложных участках.

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

• алюминиевая,
• медная.

По количеству жил электропроводящего материала электропроводку различают:

• одножильная,
• многожильная.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

• однофазная (220 В),
• трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

• Без контура заземления (двухпроводная),
• С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

• Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м2),
• Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
• Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
• Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр — сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.

Стандартные кабельные крепления для кабелей 1-10 кВ.

Кабельная арматура состоит из концевых, соединительных, разветвительных, стопорных и стопорно-переходных муфт. Кроме этого, элементом кабельной арматуры являются защитные оболочки для соединительных и стопорных муфт.

Эти элементы устройства провода в технической документации обычно маркируются следующим образом: первое буквенное обозначение — сфера применения арматуры (концевая муфта или заделка внутренней установки — КВ. муфта наружной установки — КН, муфта наружной установки мачтовая — КМ, муфта соединительная — С, муфта стопорная — Ст, муфта стопорная — переходная СтП, муфта разветвительная — О, кожух защитный — К, кожух защитный подземный — Кз, кожух защитный подводный — Кв); второе буквенное обозначение — материал муфты (свинец—С, латунь — Л, эпоксид — Э, резина— Р, поливинилхлорид — В, битум — Б); третье обозначение — количество фаз (однофазная — О, трехфазная прочерк); четвертое обозначение — особенности конструкции (трубка из найритовой резины — н, трехслойные трубки — т).

Предназначение муфты для провода с пластиковой изоляцией определяется наличием буквы П в маркировке. Так, например, маркировка ПКНэ обозначает следующее — концевая муфта для установки снаружи, изготовленная из эпоксида, подходит для проводлв с изоляцией из пластмассы.

Обычно подбор конструкции муфт и заделок производится согласно классу и силы тока на линии, устройства проводов и условий среды прокладки.

Важно также принимать во внимание возможности поставки, условия монтажа и будущего использования этой продукции

Что такое силовой кабель: характеристики и сфера применения

В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.

Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.

В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:

• Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
• Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
• Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.

Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:

• поясную изоляцию, внутреннюю экструдированную оболочку;
• стальную броню и подушку под нее,
• сердечник,
• заполнитель,
• экран и пр.

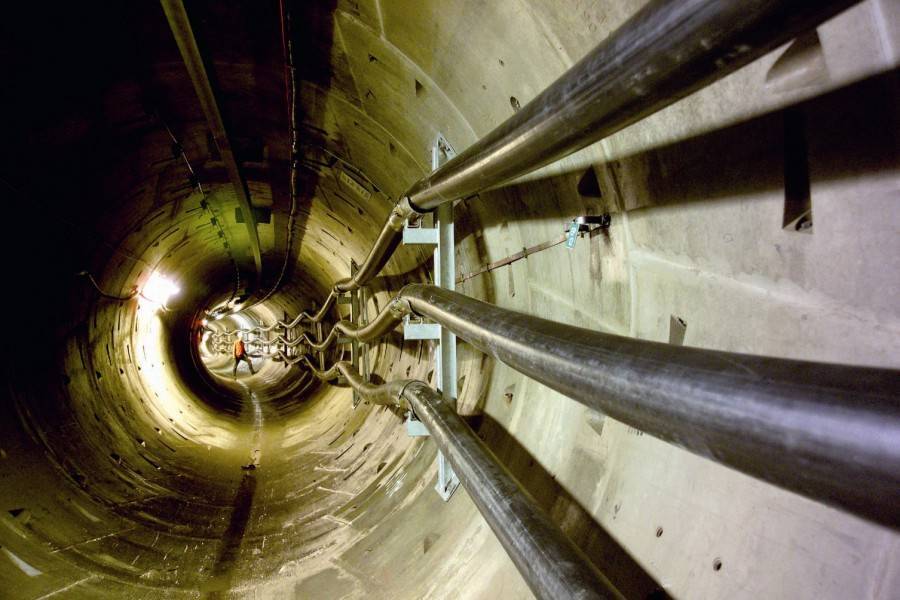

Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. Компания «Бонком» предлагает несколько видов качественной кабельной продукции для самых разных нужд:

Провод. Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.

Непосредственно кабель. Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.

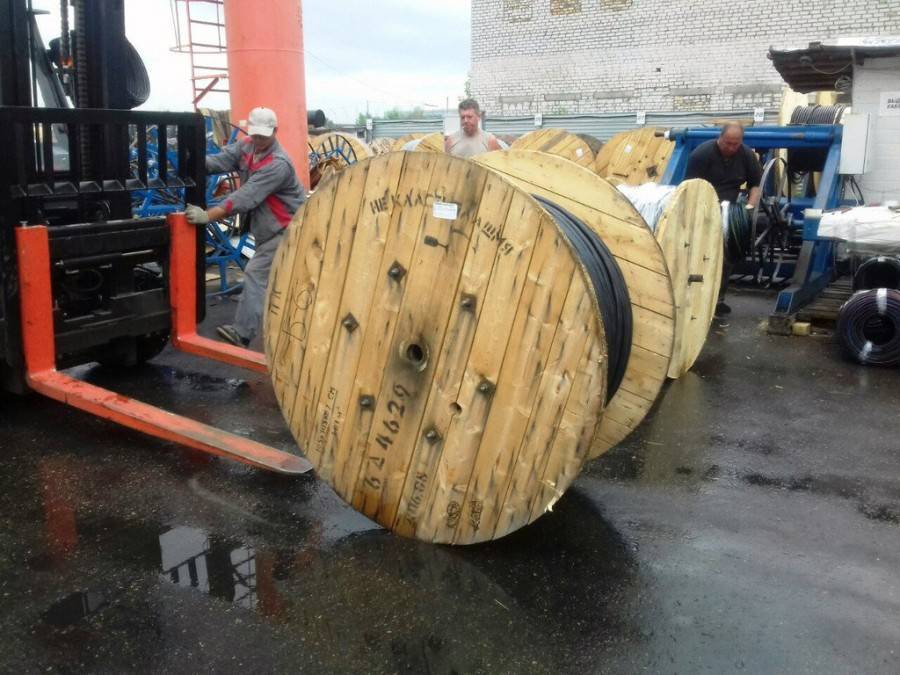

Компания «Бонком» снабжает кабельной продукцией многие крупные предприятия и строительные объекты Минска и других городов Беларуси. Сотрудничество с лучшими производителями позволяет предлагать клиентам приемлемые цены и гарантировать высокое качество кабеля. Собственный склад в 2500 м2 позволяет иметь в наличии все виды кабельной продукции и максимально быстро комплектовать заказы.

Разновидности силовых кабелей

Существует множество разновидностей силовых проводников, но наиболее распространенными видами являются следующие:

1. КВВГ. Это провод с медными жилами (их количество – от 1 до 5), а также с изоляцией и оболочкой из ПВХ. Внешняя защита отсутствуют. Если выполняется ремонт силового кабеля в квартире или жилом доме, то для замены старой проводки чаще всего используется именно этот проводник. Он может использоваться при широком диапазоне температур (от -50 до +50 градусов) и высокой влажности, прочен на изгиб и разрыв, устойчив к воздействию химических веществ. Радиус изгиба составляет не меньше 10 диаметров наружного сечения провода. Популярной разновидностью этого изделия является ВВГнг – проводник с негорючей оболочкой.
2. Изделие с изоляцией жил из ПВХ и наружной оболочкой из негорючего ПВХ, между слоями изоляции располагается наполнитель из мелованной резины, придающей проводу повышенную термостойкость и прочность. Жилы медные, многопроволочные, их количество – от 2 до 5. Радиус изгиба – 4 диаметра. NYM может использоваться при температуре от -40 до +70 и при высокой влажности воздуха. Более удобен в работе и устойчив, чем ВВГ, но бывает только круглого сечения, поэтому его неудобно закладывать в бетон или штукатурку (ВВГ бывает и плоским). Этот кабель плохо выдерживает воздействие солнечных лучей, поэтому его нужно укрывать. Ещё один недостаток – высокая стоимость.
3. КГ. Проводник с жилами повышенной гибкости (их количество – от 1 до 6), с резиновой изоляцией и внешней оболочкой. Применяется при температуре от -60 до +50. Зарекомендовал себя как изделие, которое может работать на открытом воздухе при любых погодных условиях. Используется в основном для подключения переносных устройств (генераторов, сварочных аппаратов). Существует КГнг с негорючей изоляцией.

Популярным кабелем для прокладки под землей является бронированный проводник КВБбШв с медными жилами.

Защитные покрытия проводов.

Провода с устройством из брони или защитных покровов из стальных лент либо оцинкованных проволок, применяются при траншейной укладке в нормальных почвах либо же почвах, подверженных смещению. В случае траншейной прокладки проводов в агрессивных почвах, используют провода с покровами стойкими к коррозии и деформации.

Ниже в таблице приведены рекомендации касательно выбора проводов согласно места и среды прокладки.

Таблица 1. Рекомендуемые виды проводов

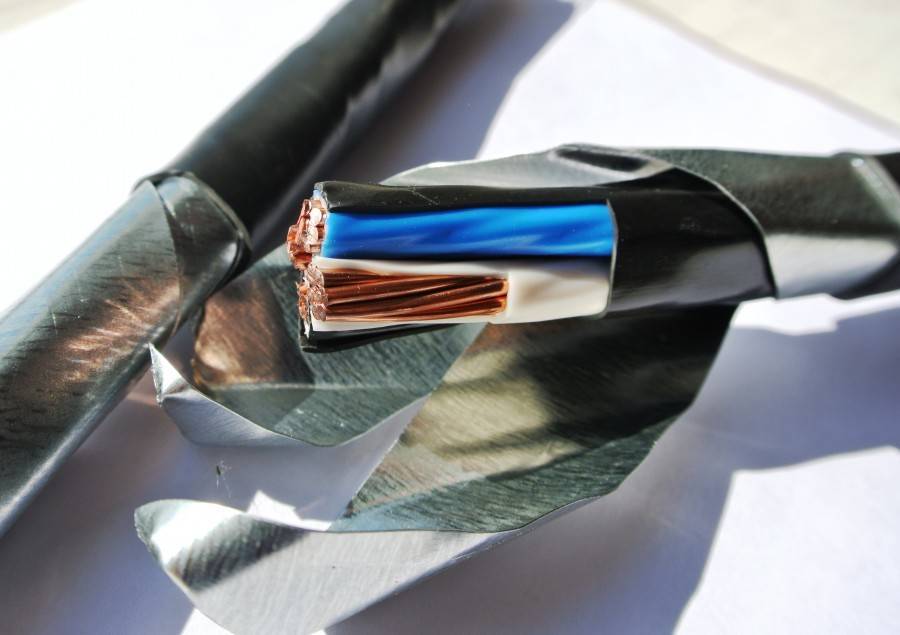

Экраны, заполнители и оболочки

Кроме токопроводящих жил силовой кабель содержит заполнители, оболочки и различные защитные элементы:

1. Экраны. Они необходимы для защиты наружных цепей от воздействия электромагнитных полей, проходящих по проводнику. Экраны изготавливаются из алюминиевой или медной фольги, полупроводящей бумаги.
2. Заполнители. Они используются для заполнения свободных промежутков между элементами кабеля. Заполнители обеспечивают герметизацию изделия, его механическую устойчивость. Также они придают необходимую форму конструкции. Заполнители представляют собой жгуты из кабельной пряжи, пластмассы, бумажных лент или резины.
3. Оболочки. Все виды силовых кабелей покрываются алюминиевыми, стальными гофрированными, свинцовыми, негорючими резиновыми или пластмассовыми оболочками, которые предохраняют проводники от разрушения газами, кислотами, влагой и другими агрессивными веществами. Алюминиевая оболочка проводов на напряжение до 1 кВт также может использоваться в качестве нулевой жилы в четырехпроводных сетях переменного тока с нейтралью, заземленной глухим способом.
4. Защитные покровы. Чтобы подключение силового кабеля было безопасным, у изделия должен быть специальный покров, защищающий его от коррозии, механических и химических повреждений. К защитным покровам относятся подушка, бронепокров и наружный покров. Подушка изготавливается из полиамидных или поливинилхлоридных лент, пропитанной кабельной пряжи, битума или крепированной бумаги. Подушка накладывается сверху на оболочку или экран провода, и защищает конструкцию от коррозии и повреждения проволоками или лентами брони. Бронепокров бывает ленточным или проволочным. Ленточная броня защищает оболочки проводника только от механических повреждений, а проволочная также способна воспринимать растягивающие усилия (они возникают, если осуществляется вертикальная или крутонаклонная прокладка силового кабеля).

В зависимости от разновидности провода может использоваться 1, 2 или 3 покрова.

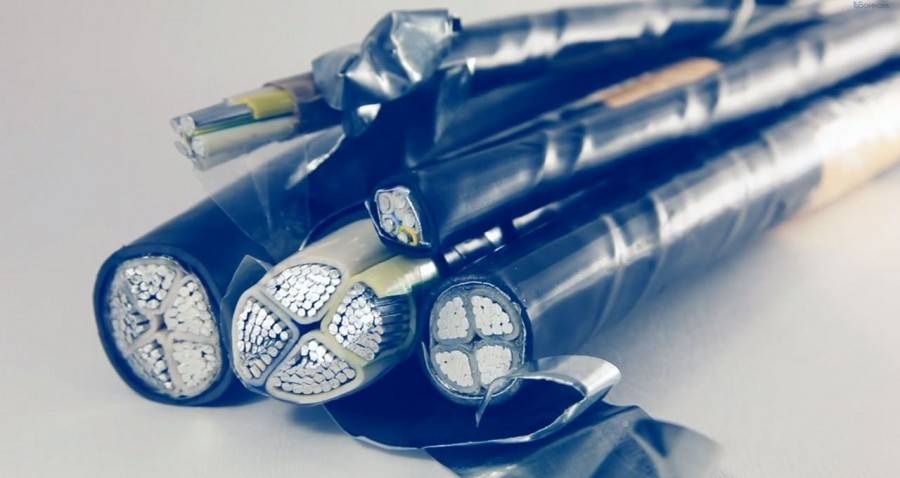

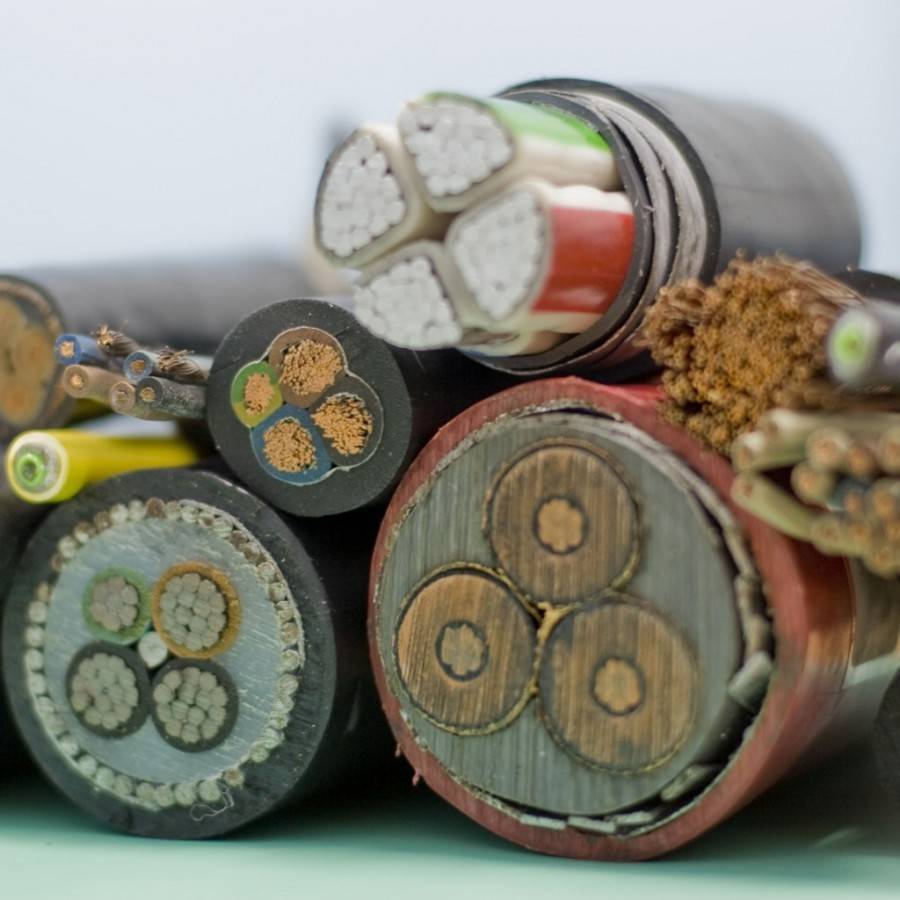

Устройство силовых кабелей

Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:

Токопроводящие проводники – так называемые, жилы.

Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.

Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.

Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.

Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.

Экран. Конструктивно может быть выполнен как элемент внешней оболочки.

Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.

Между самой броней и кабелем имеется специальная демпферная подушка, ее цель — ограничение воздействия на кабель при деформации брони внешними факторами.

Изоляция жил

Если посмотреть на силовой кабель в разрезе, то можно увидеть, что каждая жила покрыта изоляцией. Такое покрытие обеспечивает электрическую прочность токопроводящих жил по отношению к заземленной оболочке и друг к другу. Используются следующие виды изоляции:

1. Бумажная. Конструкция силовых кабелей, предусматривающая наличие бумажного изоляционного покрытия, была широко распространена в прошлом, но сейчас почти не используется. Бумага наматывалась на жилы в несколько слоев, после чего пропитывалась специальным защитным составом. Такие провода использовались для подключения электроустановок высокой мощности, но имели целый ряд недостатков. Состав, которым обрабатывалась бумага, выходил наружу через щели, которые появлялись в кабелях при эксплуатации. В отверстия проникали воздух, влага и земля. Это приводило к ухудшению изоляции. Кроме того установка концевых и соединительных муфт на магистралях представляла определённые сложности. Сейчас вместо проводников с бумажным покрытием используются изделия с оболочками из сшитого полиэтилена. Данный материал лишён недостатков маслопропитанной бумаги. Кроме того, на него гораздо проще устанавливать муфты, замена силового кабеля выполняется с меньшими трудозатратами.
2. Резиновая. Этот материал отличается большой гибкостью, поэтому кабеля с резиновой оболочкой жил применяются для подключения устройств, провода которых перемещаются в процессе эксплуатации. Но у резины есть важный недостаток – на открытом воздухе и под воздействием высоких температур она затвердевает, а потом трескается и ломается. Поэтому после того, как выполнена разделка силового кабеля, жилы нужно дополнительно защитить термоусаживаемыми трубками или ПВХ-покрытием.
3. Пластмассовая (поливинилхлоридная или полиэтиленовая). Самый распространенный тип оболочки. Отличается прекрасными изоляционными свойствами, долговечностью и доступной стоимостью.

Изоляция, наложенная на жилу, называется изоляцией жилы, а изоляция, расположенная поверх многожильного кабеля, называется поясной изоляцией. Чаще всего она изготавливается из того же материала, что и изоляция проводников. Поясной изолирующий слой может сверху покрываться броней из оцинкованных или стальных лент, а затем еще одной изоляционной оболочкой. Броня в обязательном порядке соединяется с заземляющим контуром.

Арматура используемая для проводов с изоляцией из бумаги.

Для правильного оформления концов проводов используемых внутри помещений используют концевые заделки КВБ, КВЭ, КВЭО, КВВ и КВР (табл. 1, рис. 1).

Рис. 1. Схема концевой заделки внутренней установки на 1— 10 кВ типа КВЭ-5.

Таблица 2. Правильный подбор концевых заделок применяемых для работы с проводами с изоляцией из бумаги исходя из сферы применения.

Заделка типа КВРз используется исключительно по согласованию и требованию заказчиков либо энергосистем.

Для соединения концов проводов в наружных установках, принято использовать металлические муфты типа КН для напряжения 6—10 кВ и типа КМ для напряжения 1, 6 и 10 кВ (рис. 2), муфты обрабатываются массой с применением битума. Для наружной установки изготавливаются концевые муфты из эпоксида типа КВЭ для напряжения 1, 6 и 10 кВ (рис. 3).

Рис. 3. Схема концевой муфты изготовленной из эпоксидной смолы наружной установки 6—10 кВ типа КНЭ10-1.

Рис. 3. Схема концевой муфты из металла наружной установки на 6 кВ типа КН6-П.

При необходимости соединения проводов до 1 кВ используют муфты из чугуна типа СЧ (СЧм) или эпоксидные типа СЭ; 6—10 кВ — свинцовые муфты типа СС или эпоксидные муфты типа СЭ (рис. 4). Для соединения проводов с изоляцией из бумаги применяют эпоксидные соединительные муфты, имеющие стопорный элемент.

Рис. 4. Схема соединительной муфты до 1 кВ типа СЧ-50.

Арматура для проводов в которых применяется изоляция из пластика.

Концевые заделки для внутренней установки проводов с изоляцией из пластика производятся по типу ПКВ (рис. 5). Их обычно выпускают из поливинилхлоридной и полиэтиленовой изоляцией и выполняют из материалов для монтажа(трубки из поливинилхлорида, обмотки из клейкой ленты).

Провода с изоляцией из пластика соединяют между собой при помощи муфт из эпоксида и чугуна (рис. 6), и с применением лент из полиолефинов.

Рис. 5. Схема концевой заделки внутренней установки на 10 кВ типа ПКВэ-6.

Для защиты проводов от механических повреждений применяют кирпичи или железобетонные плиты. Пример защиты проводов напряжением до 1000 В в местах частых раскопок.

Часто задаваемые вопросы

Вопрос №1. Медный провод ППВ дороже чем алюминиевый АППВ. Можно ли применить АППВ при монтаже освещения и розеток в квартире?

Можно.Но нужно учесть несколько особенностей.

• При одинаковой токовой нагрузке сечение алюминиевого провода должна быть на 50% больше медного. Если вы рассчитывали поставить медный ППВ с сечением 1,5 кв.мм, то алюминиевый АППВ нужно ставить с сечением 2,5 кв.мм.;
• Алюминиевый провод менее механически прочен и часто обламывается;
• Алюминиевый провод сращивается с помощью контактных колодок с зажимными винтами.

Вопрос №2. Можно ли в качестве межблочного кабеля при подключения аудиоусилителя применить обычные провода, например ПУГНП?

Нельзя. Вход усилителя — несимметричный и к нему нужно подключать коаксиальный кабель с одной центральной жилой и металлической оплеткой вокруг изоляции жилы. Если этого не соблюсти, то вход усилителя примет с кабеля электромагнитные помехи как с антенны.

Вопрос №3. Можно ли в качестве кабеля для подключения колонок применить кабель ПУГНП?

В большинстве случаев, можно. Современные усилители имеют симметричный выход, и если не возникают слышимые помехи, то можно применить этот кабель.

Вопрос №4. Пользуюсь дома переносным сварочным инвертором с максимальным током 240 А. Хочу удлинить сварочные провода. Но кабель КГ с сечением 25 кв.мм достаточно дорог. Можно ли применить кабель с меньшим сечением?

При работе с переносным сварочным инвертором можно. Обычно сварочный инвертор устанавливают недалеко от места сварки и длина обоих сварочных проводов не превышает 10 метров. Для такой длины и тока 240 А вполне можно применить кабель КГ с сечением 16 кв.мм. Тем более, если аппарат имеет запас по мощности и можно добавить ток до 300 А.
