Как узнать сечение кабеля по внешнему виду

Определить сечение кабеля можно и без расчетов. Кабель в заводском исполнении обязательно маркируется: на его внешней оболочке штампуется с определенным шагом завод-изготовитель, вид кабеля, количество жил и площадь поперечного сечения токопроводящей жилы.

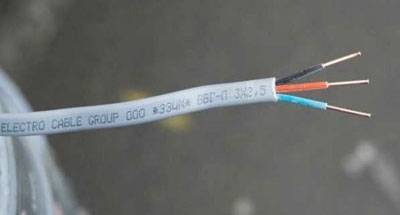

Например, если на кабеле имеется обозначение ВВГ-нг-LS 3х2,5, то это означает, что кабель имеет внешнюю оболочку и изоляцию жил из негорючего ПВХ с отсутствием при горении выделения опасных газов, также такой кабель имеет 3 токопроводящих жилы с площадью поперечного сечения каждого проводника 2,5 мм2.

Маркировка не всегда указывает правдивое значение площади жилы, так как соблюдение данного параметра остается на совести производителей. Это связано с тем, что большинство изготовителей не придерживается ГОСТ при производстве, а руководствуется собственными ТУ при производстве кабельной продукции, что приводит к вольной интерпретации методик расчета поперечного сечения и не регулируется должным образом. Поэтому лучше всего перед использованием кабеля по назначению проверить соответствие его поперечного сечения заявленному в маркировке.

Сечение сегментного кабеля

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

Алюминиевый кабель с секторными жилами

В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.

Таблица расчета площади сектора жилы электрокабеля

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Определение сечения по диаметру

После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.

По формуле

Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.

В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.

В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.

По таблице с часто встречаемыми диаметрами

Для упрощения расчета удобно воспользоваться готовой таблицей.

Порядок пользования числами из таблицы:

1. Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
2. Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
3. Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.

Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).

Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.

Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.

При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.

Для многожильного кабеля

Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.

Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S­=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.

Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.

При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.

Расчет сечения

Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:

S=πd²/4=0,8d².

То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².

Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.

Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка. В чем разница?

Все дело в том, что внутренняя проводка (скрытая) создает условия, при которых провод оказывается в замкнутом пространстве. То есть, нагреваясь, он не отдает тепло воздуху, который его окружает. А, значит, перегревается быстрее и больше. А это, в свою очередь, снижает ресурс эксплуатации и создает условия быстрого выхода из строя. То есть, в такой проводке необходимо использовать провода сечением чуть больше, чем по номиналу.

Плотность тока

Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате

Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:

d=1,1*√I/Ip, где Ip – плотность тока.

Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.

Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.

Площадь круга

Как мы и говорили выше, медь в данном случае предпочтительнее.

Давайте рассмотрим один простой пример расчета. Вводные данные:

• Провод медный.
• Открытая проводка.
• Нагрузка на кабель 2,2 кВт.

Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.

Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.

В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше. То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.

Мощность некоторых бытовых электроприборов

• Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
• Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
• В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.

Разные способы: как определить сечение провода

Проводник часто обозначают 2 разными словами – провод и кабель. Такое смешение очень неудобно. В обиходе эти понятия часто смешивают, хотя в работе данных устройств наблюдаются некоторые существенные различия. Чтобы правильно определить и верно узнать площадь сечения, необходимо разобраться в различиях этих проводников и уяснить более-менее точное определение.

Проводник состоит из группы жил, которые заключены в отдельную изоляцию или в общую. Жилы бывают разными, обычно сплетёнными или сплошными, в зависимости от модели провода. Измеряется их диаметр, как обычной линейкой, так и специальным прибором – штангенциркулем. Как правило, проводники делаются из различных цветных металлов.

Обычно материалы следующие:

• Медь;
• Алюминий;
• Алюмомедь – (это специально разработанный учёными сплав алюминия и меди).

Все эти материалы отличает относительно низкая цена, малое электрическое сопротивление, достаточно высокая электропроводность, удобство при сварке и монтаже

Ещё одной важной характеристикой является максимально маленький вес металлической проволоки. Способы нахождения площади сечения у вышеуказанных проводников практически одинаковы, и замерить ее совсем несложно

Как определить

Существует несколько способов определения этого значения электропровода. Есть формулы, по которым можно рассчитать параметр или таблицы, в которых присутствуют все значения распространенных стандартных проводников. Зная какой-то один параметр, к примеру – диаметр жилы, ее токопроводящую способность – можно узнать и сечение. Другие способы определения такие:

• по формуле через диаметр – S=π*R², где R – это ½ диаметра (d), а π=3,14;
• измерительным прибором – микрометром;
• с помощью штангенциркуля;
• при использовании карандаша или ручки;
• линейкой на основании диаметра.

Микрометр, а также штангенциркуль помогает определить самый точный диаметр, а после на его основании рассчитать сечение по формуле: S= d*d*d/4, результат будет в мм². При помощи инструментов измеряют токопроводящие элементы круглого сечения, но они достаточно дорогие и поэтом покупать их для одного раза нецелесообразно.

Для определения с помощью ручки или карандаша (подходит маркер, фломастер, другое) сперва срезают изоляцию. Потом жилу плотно наматывают на пишущую принадлежность по всей длине. После измеряют длину намотки линейкой и делят ее на число витков, чтобы узнать диаметр. Чем больше будет сделано витков – тем точнее расчет. Когда диаметр стал известен, высчитывают сечение по специальной формуле.

Можно вычислить этот параметр и при помощи только линейки, но жила обязана быть достаточно толстой. Диаметр определяют ниткой или тонкой бумагой – для большей точности. От листа отрывают полоску и загибают с одной из сторон. После бумагу оборачивают вокруг жилы, до касания полоски. В месте из соединения загибают повторно и прикладывают к линейке для замера. С ниткой действуют аналогично. Рассчитывают диаметр по формуле: d=l/2π, где l – это длина бумаги или нитки. Потом используют стандартный расчет – S=π*R², чтобы определить R, d (диаметр) делят на 2.

Условия работы с таблицей сечений кабеля по диаметру

Таблицы сечения кабеля по некоторым характеристикам разнятся с данными провода, однако основные признаки и понятия всё-таки те же самые – диаметр и площадь. Расчет и его принцип особенно не отличаются. Кроме того, в таблице сечения кабели неизменно присутствуют следующие характеристики, например, такие как мощность, сила тока, сопротивления конкретного материала (меди или алюминия).

Следует также помнить, что с течением времени, нагрузка способна значительно увеличится по различным независящим (в том числе) от собственника квартиры причинам. Чтобы не создать пожароопасную ситуацию в собственной квартире, желательно выбирать провода совместно с квалифицированным специалистом-монтажников, да и устанавливать эти провода/кабели и соединения вместе с ними.

Разумеется, что данные, предоставленные в этой таблице, адекватны действительности только в том случае, если выполняются некоторые условия:

1. Температура воздуха немного меньше или равна, например, +30 ᵒС (понятно, что температура разная для каждой таблицы, обычно дополнительные условия прописаны).
2. Напряжение в сети равно 220 В.
3. Провод трёхжильный, при этом изоляция общая.
4. Отдельное заземление.
5. Прокладка в закрытом пространстве – в воздухе или коробе.

Существуют также другие условия, которыми желательно не пренебрегать, во избежание опасных и сложных ситуаций, связанных с выходом из строя техники или угрозой для безопасности (жизни и здоровья) людей.

Определяем размер сечения кабеля

Кабели могут быть как одножильными, так и многожильными. Во втором случае лучше всего определиться с диаметром каждой отдельной жилы. Также и жила может быть однопроволочной или же состоять из множества проволок. Вне зависимости от вида кабеля можно определить его сечение по диаметру.

Однако не стоит забывать о том, что «на заборе тоже написано» и лучше всего при выборе провода самостоятельно провести все необходимые измерения. Благо их проведение не так уж и сложно. Определение действительного диаметра провода возможно при использовании доступных инструментов. К таким инструментам относят микрометр и штангенциркуль.

Измерение микрометром

Самым точным методом измерения диаметра является измерение с помощью микрометра. Для подобного измерения необходимо взять проводник и подвести к нему измеряющий винт до появления характерного звука трещетки. Значение точного диаметра складывается из двух значений: на стержне микрометра и на барабане.

Измерение штангенциркулем

Также можно измерить диаметр кабеля с помощью такого распространенного инструмента, как штангенциркуль. Для этого необходимо зажать измеряемый провод между губками измерителя и считать точное значение со специальной шкалы.

Измерение линейкой

Наименее точным типом измерения является замер простой линейкой. Однако в этом случае точности можно добиться при замере большого количества витков. Порядок замера линейкой:

1. На некий стержень наматывается проводник на определенное расстояние.
2. Линейкой измеряется длина обмотанного участка стержня.
3. Полученное значение делится на количество витков.

Этот способ все же имеет определенную точность в силу сокращения погрешности.

Далее можно определить сечение кабеля по диаметру. Это можно сделать по формуле:

S = π*D2/4

где D – измеренный диаметр провода.

По теме:

НАЗАД ВПЕРЕД 1 из 2

Навык самостоятельного расчета сечения проводника поможет избежать всевозможных проблем в будущем, а также обмана со стороны поставщика продукции.

Таблицы и нормы

Еще одним очень распространенным методом определить сечение провода по диаметру представляется использование стандартизированных таблиц, в которых перечислены все самые распространенные и широко используемые сечения кабелей.

Порядок подбора сечения провода по таблице:

1. Сначала необходимо определиться с типом кабеля.
2. Далее находим в таблице нужный нам диаметр.
3. Определяем соответствующее сечение.
4. В случае необходимости, самостоятельно проверяем показатели по методикам, описанным выше, и принимаем решение о приобретении.

Таблица сечения проводов по диаметру.

Таблица, связывающая сечение провода и диаметр показывает, что описанная выше формула весьма справедлива.  Значения сечений, приведенные в предложенной таблице, вычислены именно по ней с определенными допускающимися округлениями.

Итак, вот уже известно, как самостоятельно узнать сечение провода. Осталось только с пользой использовать полученные знания.

При покупке кабеля можно попросить продавца зачистить небольшой участок провода, дабы провести все необходимые манипуляции по измерению изделия. Однако практика показывает, что не многие продавцы идут на подобный шаг. Тогда единственным выходом является покупка вначале небольшого участка кабеля, необходимого для замеров. А вот уже после того, как все сомнения отпадут можно приобретать столько провода, сколько нужно.  Все же не самым радостным фактом является то, что по-настоящему внимательные покупатели зачастую выбирают кабель большего сечения. Ведь на поверку они оказываются несколько меньше формальных размеров.

Формула: как определить сечение кабеля

Понятие площадь сечения, или, в простонародье, толщина кабеля – вещь интересная. Определяется она прибором под названием штангенциркуль. Сначала этим прибором необходимо вычислить диаметр проводника (естественно, предварительно очищенного от изоляции).

Затем следует найти площадь кабеля по формуле S = π (D/2)2, в данной формуле:

1. S – это площадь сечения многожильного или одножильного проводника, которая выражается в мм2.
2. π = 3,14 (банальное широко известное число Пи).
3. D – это диаметр проводящей электрический ток жилы кабеля, выражается в мм.

Перевод в другие единицы измерения или в систему СИ необязателен. Также можно записать эту формулу в сокращённом виде: S = 0,8 D² (площадь равна произведению 0,8 и квадрата диаметра). В таком случае 0,8 D² – это округлённый коэффициент. На самом деле посчитать площадь сечения и соотношение разных параметров проводника совсем несложно.

Кстати, очень удобно мерить площадь сечения микрометром или использовать калькулятор.

Конечно, он не выдаст точно число, вроде 16мм2, но расчёты облегчит значительно. Видео об этом смотреть достаточно скучно, но может оказаться вполне полезно, особенно если решились делать ремонт дома самостоятельно (это не очень хорошая идея, но ваша квартира – ваши правила).

Как рассчитать сечение медного провода и определить нагрузку на кабель

В этой таблице данные приведены для следующего случая.

— Одна фаза, напряжение 220 В

— Температура окружающей среды 30 С

— Прокладка в воздухе или коробе (в закрытом пространстве)

— Провод трехжильный, в общей изоляции (кабель)

— Используется наиболее распространенная система TN-S с отдельным проводом заземления

— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.

Еще важно знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время

Существует ряд компаний делающих такие провода(перечислять их я не буду).

Но есть и такие, которые делают качественные, но дорогие провода

На это стоит обратить максимальное внимание

В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила

Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.

Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.

1. Для точного определения сечений проводов смотрят на жилы. При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.
2. Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
3. Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.

Есть разные способы определения сечения провода по диаметру. Опытные электрики способны определить это значение в считанные минуты. Новичкам советуют подобрать ту методику, которая ближе и понятнее именно вам.

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.

Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего . Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

Нередко перед приобретением кабельной продукции возникает необходимость самостоятельного замера ее сечения во избежание обмана со стороны производителей, которые из-за экономии и установления конкурентной цены могут незначительно занижать этот параметр.

Разнообразие кабельной продукции и проводов

Также знать, как производится определение сечения кабеля, необходимо, например, при добавлении новой энергопотребляющей точки в помещениях со старой электропроводкой, на которой отсутствует какая-либо техническая информация. Соответственно, вопрос о том, как узнать сечение проводников, остается актуальным всегда.

Таблица сечений провода и диаметров

Иногда, вместо того, чтобы ковыряться в проводах с линейкой, намного легче воспользоваться готовыми таблицами. Одна из них будет с некоторым сокращением приведена ниже. В такой таблице в левой колонке будет указан конкретный диаметр проволочных жил, а в правой – сечение проводника в квадратных миллиметрах.

Определение сечения:

• 0,8 мм2 – 0,5;
• 1 мм2 – 0,75;
• 1,1 мм2 – 1;
• 2,28 мм2 – 6;
• 3,2 мм2 – 8;
• 4 мм2 – 8,3.

Данная выше таблица далеко не полна. Всего в ней существует около 10-12 строчек, и каждое её значение вполне может встретиться в магазине. Наиболее точную информацию по каждому конкретно виду проводов и кабелей по первому требованию предоставит продавец-консультант в магазине бытовой техники или электрических товаров.

Также могу пригодиться следующие характеристики. Например, в таблице может быть также указано, открыто ли проложен провод, сколько конкретно проводов в одном соединении и какие они точно, например, 2, 3, 4 одножильных или 1 двухжильный, 1 трёхжильный.

Данные моменты также очень важны, именно поэтому, собираясь устанавливать провод, и считать площадь его сечения, подобные детали стоит всё-таки уточнить и померить ради спокойствия и комфорта. Ошибка грозит выходом из стоя всей электроники (телевизоров, стационарных компьютеров, холодильников, электричества и даже стиральных машин), а также пожароопасной ситуацией в собственном доме. Именно поэтому, рачительному хозяину, выбирая какие-либо провода или кабели доя дома, необходимо быть предельно внимательным, требовательным и аккуратным покупателем.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки

Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить
