Разновидности кабельных лотков из пластика

В зависимости от места установки кабельного пластикового лотка различают:
— простые кабельные каналы – предназначены для транзитной разводки кабелей и проводов, а также их защиты от атмосферных воздействий и механического повреждения;
— парапетные короба – устанавливаются на уровне рабочего места (то есть 60-100 см от пола), сечение разделено на несколько частей для укладки кабелей и проводов различного назначения, предусмотрены места под установку розеток прямо на кабельный лоток;
— плинтусные кабельные лотки – предназначены для незаметной укладки кабелей и проводов вдоль перекрытий в нижней части помещения;
— напольные кабельные короба – устанавливаются на пол, имеют повышенную прочность и жесткость, а поверхности вскрываются стойкими к истиранию покрытиями, обычно имеют арочную форму;
— карнизные кабель-каналы – устанавливаются прямо под потолком, выполняют просто транзитную функцию.

Кроме того между собой пластиковые кабельные лотки различаются по размерам сечений и, соответственно, по емкости. Для удобства используется терминология, разбивающая все многообразие пластиковых кабельных лотков на группы в зависимости от размеров сечений:
— микро-каналы – сечением от 8х5 мм до 15х10 мм;
— мини-каналы – от 20х10 мм до 40х16 мм;
— миди-каналы – от 100х400 мм и выше (наиболее популярные при инсталляции кабельных сетей);
— макси-каналы – сечением до 265х60 мм.

В обозначении сечения первое число указывает ширину основания, а второе – расстояние от стены до крышки.

Короба

    Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

    На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.

Рис. 1 Стальной перфорированный короб

    Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

    При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

    Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

      На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.

Рис. 2 Пластиковый короб с розетками

    Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

Основные разновидности металлических кабельных лотков

В настоящее время наиболее распространены следующие типы кабельных лотков:

1. Закрытые (или кабельные короба). Отлично защищают магистраль от пыли, но исключают вентиляцию кабелей, а, следовательно, препятствуют их естественному охлаждению.
2. Перфорированные. При равной жесткости и прочности с лотками закрытого типа обеспечивают частичную вентиляцию кабельной трассы, что положительно сказывается на естественном охлаждении кабелей и проводов, но при этом кабельные перфорированные лотки хуже защищают магистраль от пыли.

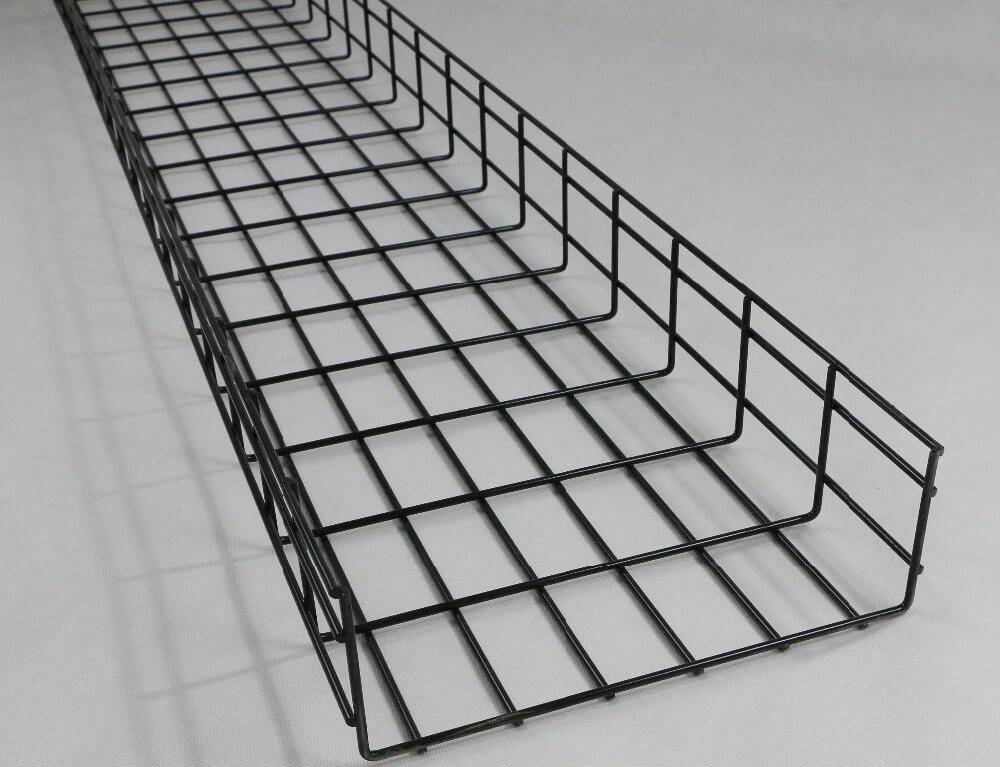

3. Проволочные. Изготовленные из стальной оцинкованной проволоки, эти кабельные лотки наиболее легкие. Обеспечивают отличную вентиляцию кабелей и проводов, оставляют свободный доступ для ревизии и профилактических работ, требуют минимум аксессуаров и инструмента для монтажа.
4. Лестничные. По внешнему виду напоминают обычную лестницу. Состоят из продольных направляющих и поперечных перекладин. Лестничные лотки применяются для прокладки наиболее массивных магистралей. Часто используются для вертикальной укладки кабелей, поэтому получили второе название – «кабельросты». Не препятствуют естественной вентиляции, оставляют к трассе свободный доступ.

Каждый из вышеперечисленных типов кабельных лотков обладает собственными преимуществами и недостатками. Выбор того или иного типа осуществляется исходя из конкретных условий эксплуатации и особых требований к электромагистрали.

Градация модификаций по степени жесткости ↑

Степень жесткости кабель-канала напрямую зависит от материала изготовления и конструкции изделия.

Виды жестких кабельных систем:

• короба с отверстиями без крышки – к ним относятся металлические, проволочные, перфорированные и парапетные конструкции;
• глухие короба с крышкой – в этой категории напольные, парапетные, прозрачные и плинтусные кабель-каналы;
• короба со съемной крышкой – сюда можно отнести все кабель-каналы из предыдущей категории.

Виды гибких коробов:

• цепи или траки – полузакрытые конструкции, способные изгибаться в одной плоскости под любым углом (ширина цепи от 2 до 23 см);
• гофры – изолирующие пластиковые трубки;
• литые трубы из резины или мягкого пластика – используются при монтаже проводки на дверь.

Гофрированная трубка с проводами

Гибкие системы удобны при оборудовании электросистем в деревянных домах, где трудно выровнять бревенчатые стены.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

• металл;
• пластик;
• бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

• Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
• Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
• Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

• кабельный лоток из ПВХ сравнительно недорог;
• конструкции из этого материала имеют небольшой вес;
• кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
• изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

• быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
• склонность к деформированию при нагревании кабелей;
• используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

• открытый лоток;
• закрытого типа, оснащенный крышкой;
• перфорированный;
• неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Способы крепления

В случае с железобетонными кабельными лотками все ясно: они просто закладываются в заранее выкопанные траншеи, затем прячутся под слоем земли. Металлические и пластиковые профили могут крепиться к стене четырьмя основными методами. Все зависит от конкретных крепежных элементов:

• саморезы;
• жидкие гвозди;
• «клопы»;
• дюбель-гвозди.

Саморезы обычно используются в процессе крепления лотков к деревянным изделиям, тогда как дюбель-гвозди подойдут для фиксации к бетонным стенам. «Клопы» – это саморезы по металлу. Они могут применяться тогда, когда возникает потребность установки профиля на металлические стены толщиной до 2 мм.

Нередко ни один из трех перечисленных методов не подходит. Например, вы не можете использовать дюбели и любые саморезы для установки лотков на стены, облицованные плиткой. В таком случае на помощь приходят жидкие гвозди.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

1. Мини кабель каналы (самые маленькие). В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты.
2. Напольные. Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению. Что касается дизайна, на фото ниже можете увидеть, какими они бывают.
3. Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях. Наглядно показывает внешний вид парапетных кабель каналов серия «Праймер» на фото ниже. Очень часто изделия данного типа еще называют магистральными и используют для того, чтобы спрятать провода от кондиционера либо любой другой техники
4. Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала.
5. Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса.
6. Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными.
7. Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком.
8. Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля, что наглядно показано на фото ниже.
9. Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
10. Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

Обзор продукции

Классификация кабель-каналов по материалу изготовления ↑

Кабель-каналы изготавливают из алюминия, оцинкованной стали и пластика. Первые два вида выдерживают значительные нагрузки и могут быть установлены в качестве напольных коробов. Последние чаще монтируют на стены и под потолок.

Кабель-каналы скрывают неприглядные провода

Электротехнические короба из оцинкованной стали изготавливают из цельного прокатного профиля, который покрывают цинком марок Ц1 либо Ц2, а затем окрашивают полимерными составами. Они огнеупорны и применяются при монтаже пожарных и оповещающих систем, а также видеонаблюдения.

Преимущества металлических кабель-каналов:

• защита от электромагнитных и механических воздействий;
• пожаробезопасность;
• легкость монтажа;
• различные цветовые решения;
• защелкивающаяся крышка, снимающаяся без помощи инструментов.

Стальной полуовальный кабель-канал

Металлический кабель-канал для электропроводки малого сечения часто используют внутри офисных помещений вместо пластикового.

Элементы для разветвления системы проводов:

• угол внутренний металлический 90° для поворота вверх;
• угол наружный 90° для поворота вниз;
• угол плоский 90°;
• Т-образный элемент;
• Х-образная секция.

Кабельные короба из анодированного алюминия используют в основном на промышленных предприятиях и в складских помещениях для монтажа открытой проводки, изредка – в домашних интерьерах стиля Hi-Tech.

• короба с крышками длиной 2 м;
• колонны;
• поликарбонатные крепления и разводки.

Преимущества:

• защита от электромагнитного воздействия, вызывающего помехи;
• высокая ударопрочность – в среднем, 20 ДЖ;
• устойчивость к воздействию солнечных лучей;
• огнеупорность, стойкость к перепадам температур.

Алюминиевый электрокороб с задвигающейся крышкой

Недостаток подобных конструкций – сложность монтажа. Короба и крышки крепятся с помощью дюбелей, что требует наличия профессионального инструмента.

Пластиковые кабель-каналы для электропроводки наиболее распространены. Кабельный короб представляет собой конструкцию закрытого типа, внутри которой располагаются провода. По форме он может быть:

• круглого сечения;
• квадратного либо прямоугольного сечения;
• треугольным;
• плоским.

Размеры кабель-канала из пластика могут быть любыми, так же, как и цветовые решения. Преимущества пластиковых электро-коробов:

• не подвержен коррозии;
• небольшой вес;
• простая система креплений;
• крышка, устанавливающаяся без инструментов;
• возможность отрезать элемент необходимой длины;
• не деформируется от перепадов температур.

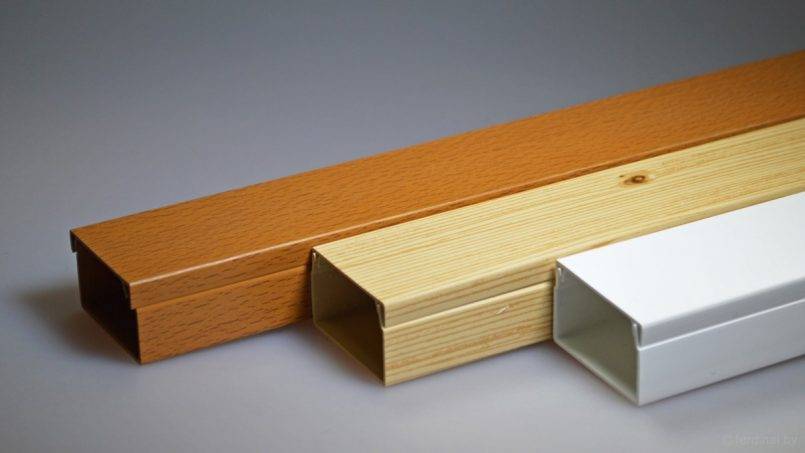

Прямоугольный пластиковый короб

Габаритные размеры лотка

Габаритные размеры лотка определяются площадью полезного сечения кабеля, прокладываемого в лотке. Высота кабельного лотка должна быть не меньше максимального диаметра самого большого кабеля или пучка проводов в прокладке. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов, также возможна установка в лоток перегородки для разделения силовых и слаботочных сетей. Заполняемость лотков определяется исходя из требований ГОСТ Р 50571.5.52 2011.

При расчете объема кабеля в лотке недостаточно учитывать только его диаметр, потому что при прокладке кабель никогда не укладывается вплотную и параллельно. Рекомендуется использовать полезное сечение кабеля, которое учитывает промежутки между кабелями в лотке.

Расчет полезного сечения одного кабеля осуществляется по формуле :

где:

• Sп- полезное сечение кабеля, мм2;
• D — наружный диаметр кабеля, мм, (предоставляет производитель кабеля).

Площадь полезного сечения, занимаемая несколькими кабелями разного диаметра в лотке, рассчитывается по формуле :

где n — количество кабелей одного диаметра.

Полученное значение S’ рекомендуется увеличить на 30%. Этот запас может понадобиться при прокладке дополнительного кабеля:

S=1.3•S’

Далее значение S сравниваем с Sтиз (полезное сечение лотка, в котором размещается кабель) из каталога ДКС и выбираем ближайшее большее значение лотка с учетом требований ПУЭ (п. 2.1.61 изд. 7).

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

Сопроводительная документация

Предприятие-изготовитель должен сопровождать продукцию монтажной и эксплуатационной документацией (руководством), в которой отображается следующая информация:
— указание по монтажу металлических коробов и лотков с перечислением мер по предотвращению недопустимых деформаций, которые могут привести к повреждению кабельных коммуникаций;
— сведения о линейной температурной деформации элементов кабеленесущей системы и способах ее компенсации;
— классификационные характеристики;
— диапазон значений относительной влажности воздуха (если она оказывает влияние на технико-эксплуатационные характеристики кабельных коробов и лотков);
— указания по заземлению кабельных лотков и коробов;
— условия транспортирования и хранения при температурах, отличающихся от номинальных (эксплуатационных), указанных в руководстве;
— габаритные, присоединительные и установочные размеры каждого из элементов, входящих в кабеленесущую систему;
— значение момента затяжки резьбовых соединений, которые собираются на монтаже;
— указания по рабочим и предельным нагрузкам (на кабельные лотки, опорные элементы и пр.);
— схемы, параметры и методику испытаний.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

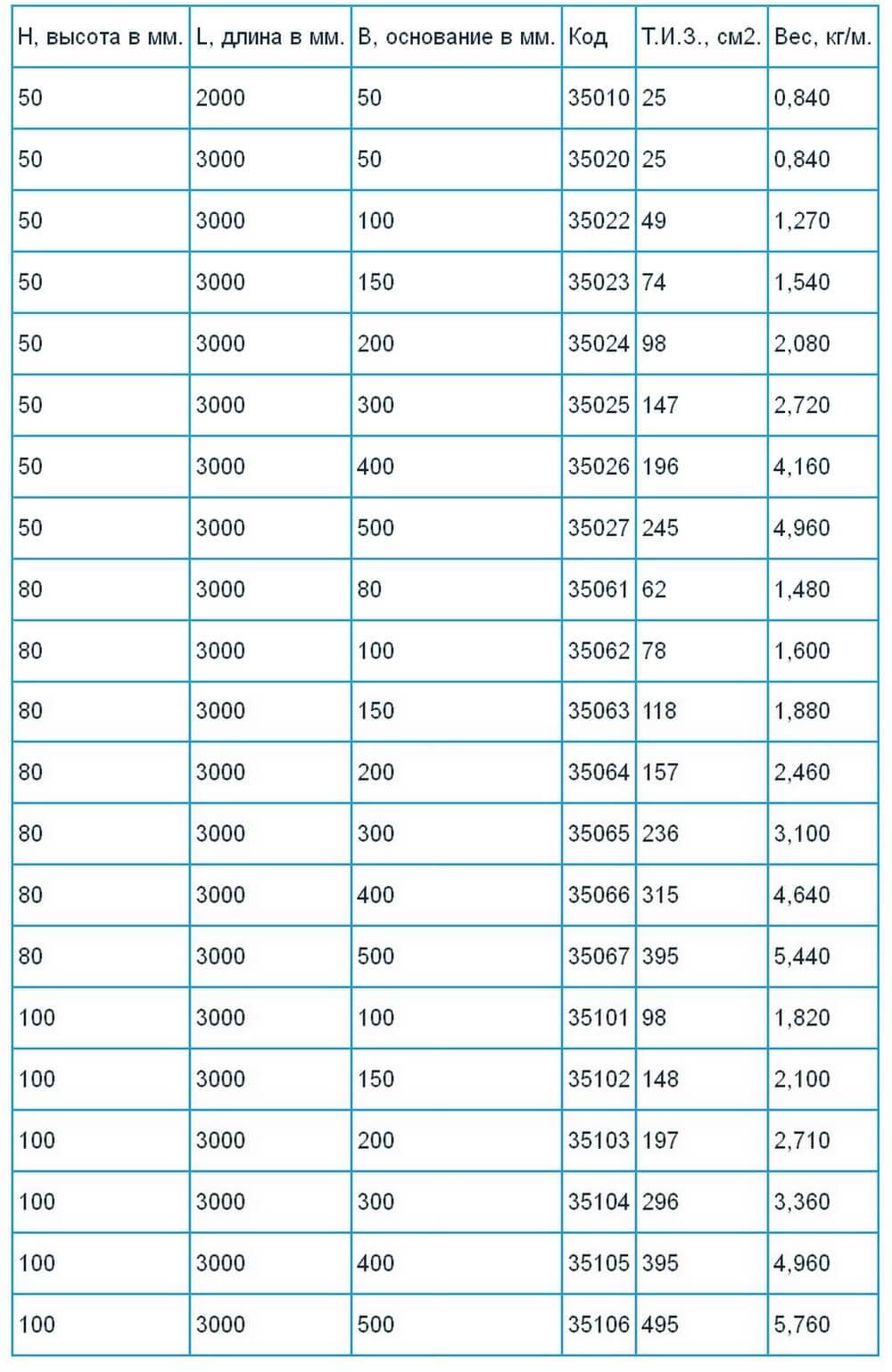

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

• Виды и размеры металлорукава для электропроводки
• Правила прокладки кабеля в лотках
• Способы крепления кабель-канала к стене

Опубликовано:
03.07.2017
Обновлено: 02.05.2019

Плюсовые качества и недостатки

Дополнительным плюсом устройства проводов в коробах считается быстрая замена кабелей на новые в случае их выхода из строя.

При возникшей необходимости модернизировать кабельные сети, то есть заменить провода, уложенные в короба, провести замену самих герметизирующих изделий на аналогичные виды других параметров, с серьёзными проблемами сталкиваться не приходится.  Достаточно открыть крышку, проложить несколько дополнительных нитей или провести полную замену проводов, либо самих кабель каналов на большие по сечению или из более качественного материала.

Проложить в одном коробе можно сразу несколько типов кабелей. Они могут быть силовыми, представлять линии телефонной связи, кабельного телевидения, сеть интернета. Некоторые виды коробов выпускаются с размещением внутренних перегородок. Это можно считать ещё одним плюсом.

Недостаток коробов заключается в их наружном монтаже. Для многих это выглядит несколько не эстетично. Особенно когда приходиться убирать большое количество проводов.

В некоторых случаях такая ситуация решается путём приобретения отделочных материалов, выполняющих одновременно роль электро коробов (пластиковые плинтуса со съёмными планками). В других случаях короба расположенные на потолках маскируются подвесными панелями.

Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

О способах крепления

Теперь давайте поговорим о том, как крепятся лотки к разным поверхностям. По способу монтажа можно выделить три главных направления – это монтаж на стену, монтаж на пол, монтаж на потолок. Для того, чтобы закрепить лотки используют такие элементы, как консоли, профили и подвесы.
К поверхности стены лотки можно прикрепить двумя методами:

1. В случае с консолями все предельно просто. Консольный элемент закрепляется на поверхности стены, а уже на ней монтируют непосредственно лотки для кабелей. Консоли бывают двух видов — сварные и гнутые.
2. Если же консоль настенно-напольная, то в лоток, прикрепленный к стене таким способом, нельзя просто уложить провода. Их нужно будет закрепить при помощи стяжек.

Но чаще всего кабельные лотки монтируются на поверхность потолка. В этом случае способов крепления существует больше, как и преимуществ. К примеру, кабельная трасса сможет выдерживать большую нагрузку. Итак:

1. Чаще всего к поверхности потолка кабеля крепятся при помощи двух шпилек и монтажного профиля. Допустимая нагрузка регулируется толщиной шпилек и частотой крепления. Данный способ монтажа считается наиболее трудоемким.
2. Второй способ монтажа систем для укладки кабелей на потолок подразумевает использование профильных элементов. На поверхности потолка закрепляются кронштейны. На них фиксируются профили нужной длины. Затем на профиль крепят консоли, а уже на них – кабельные лотки. Данный способ позволяет монтировать лотки по одной трассе в несколько этажей.
3. Третий способ монтажа подразумевает использование настенно-потолочных консолей. Данный способ является самым простым.

На поверхность пола кабельные лотки монтируют реже всего. Тем не менее, закрепить данное изделие на полу можно, воспользовавшись одним из двух способов:

1. При помощи монтажа консоли напольного типа.
2. С использованием специальных опор, которые позволяют приподнять лоток на нужную высоту и выполнить многоэтажную прокладку по одной и той же трассе.
