Девиации марки

Для усиления конструкции под слоем внешней изоляции расположена тканая лента, намотанная на жилы. Обычно их четыре (три фазы и ноль), и они многопроволочные для повышенной требовательности к гибкости. Если это не требуется, жила делается цельной. В общем, для этой марки число жил насчитывает от 1 и до 5. Между цельными и многопроволочными жилами одинакового сечения есть существенная разница в минимальном радиусе изгиба. Она соответственно равна 10 и 7,5 наружных диаметров кабеля.

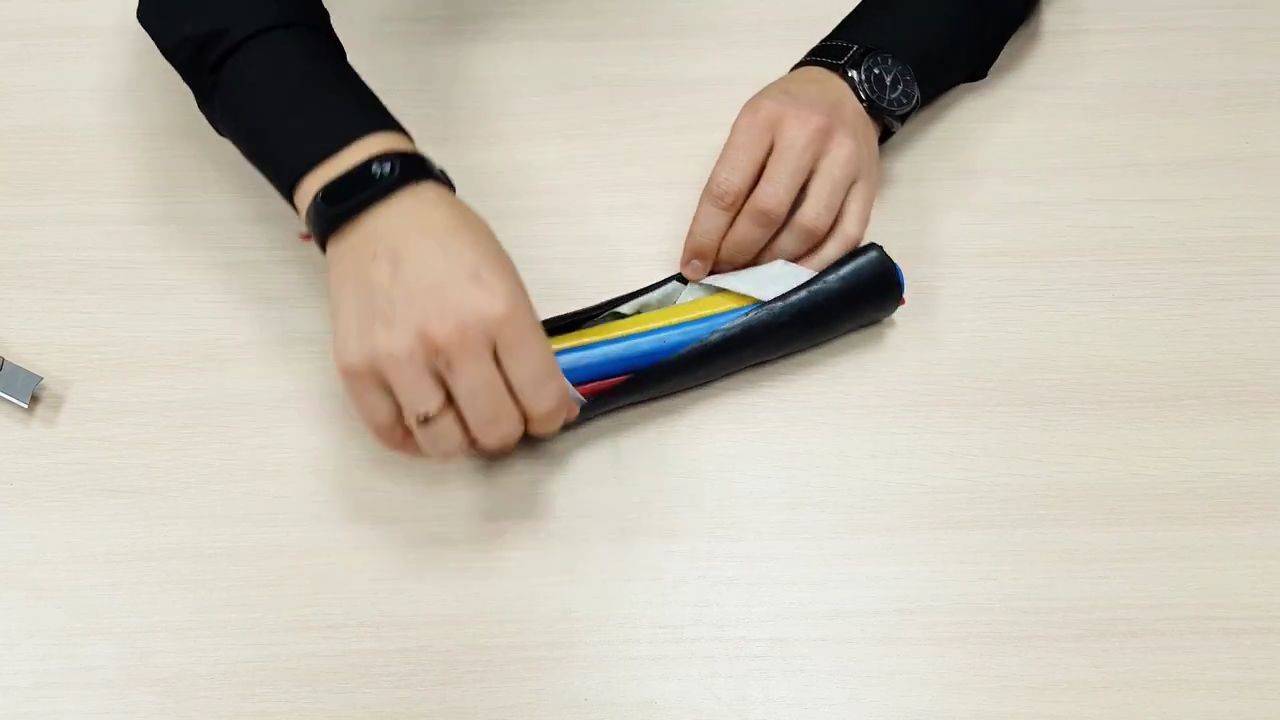

Разрезанный отрезок АВВГ

Многие производители кабеля наносят маркировку непосредственно на поверхность общей изоляции с определенными промежутками по всей длине отрезка. Он наматывается на катушку или поставляется бухтой. Популярность этой марки стимулирует практически все профильные заводы к выпуску АВВГ. В ассортименте их продукции может быть примерно сто разных его модификаций. Они отличаются сечением и количеством жил. Гарантийный срок — не менее пяти лет с даты инсталляции кабеля.

АВВГ на складе
Маркировка

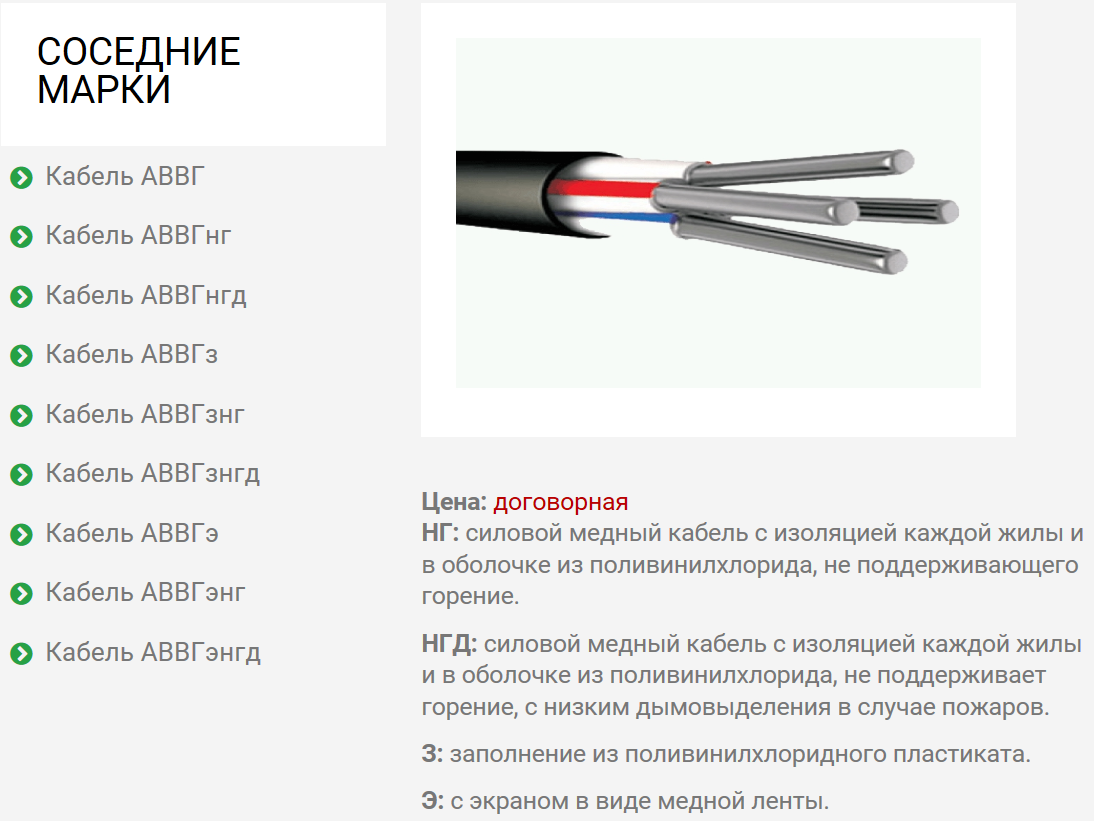

Некоторые производители кабеля АВВГ выпускают специальные его марки. Они принципиально отличаются от стандартной конструкции и условий эксплуатации. Пример таковых показан ниже:

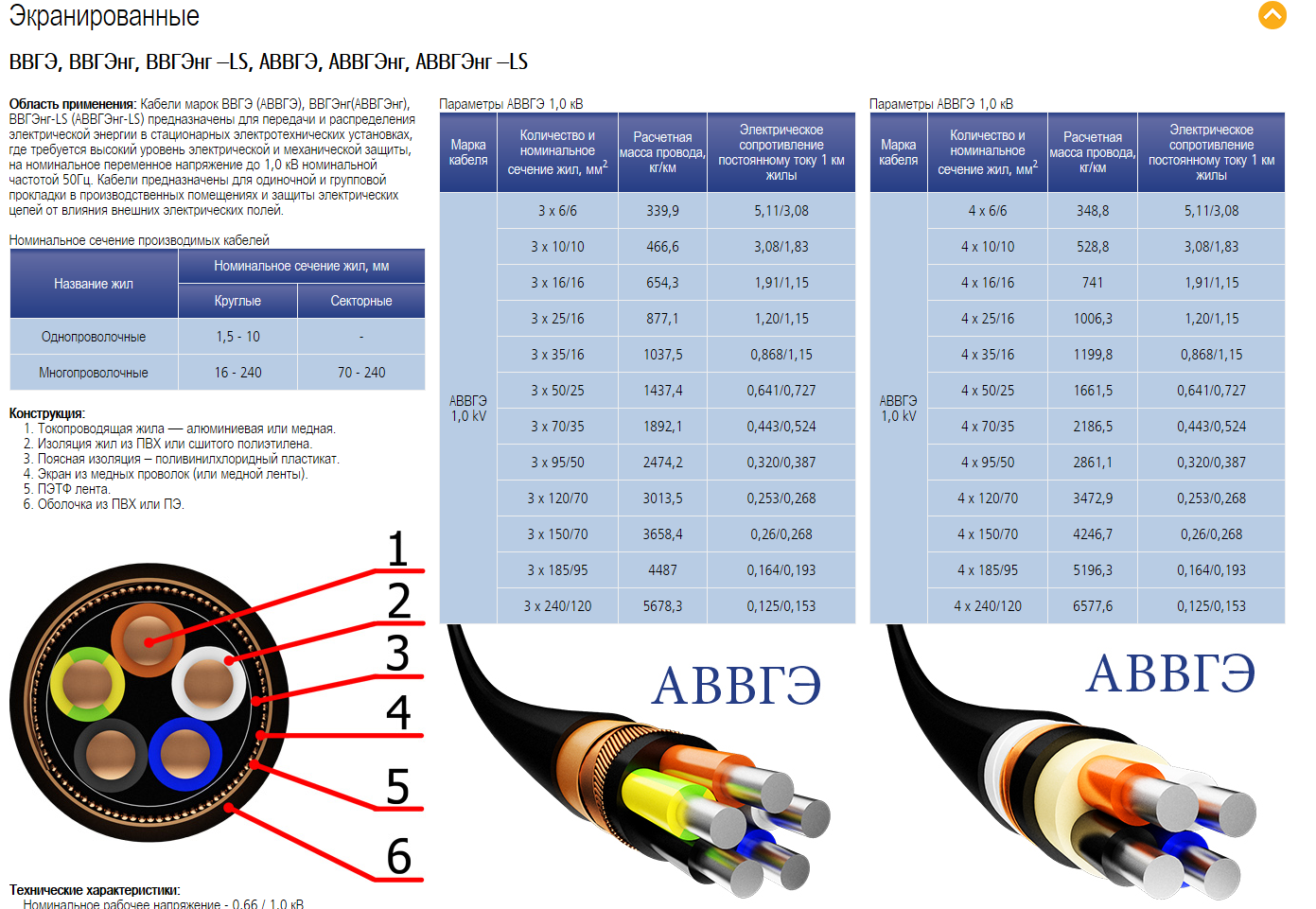

Специальный АВВГ: жилы из меди, наличие экрана
Специальный АВВГ: напряжение до 6 кВ, срок службы до 50 лет, медные жилы
Специальный АВВГ: комбинированные жилы
Специальный АВВГ: 5 жил из меди, наличие экрана

Очевидно, что некоторые производители не придерживаются одинаковых цветовых стандартов для изоляции и конструкции АВВГ. По этой причине кабель разных производителей с равным числом и сечением жил может выглядеть по-разному.

АВВГ: расшифровка кабеля

• «А» – жилы из алюминия.
• «В» — оболочка из винила в первом случае, виниловая изоляция во втором.
• «Г» — голый (незащищённый). Расшифровка типов кабелей (пишется через тире, например АВВГ-Т).
• «Т» – тропическое исполнение.
• «ОЖ» – жила из цельной алюминиевой проволоки.
• «П» – плоский кабель.
• «МН» — алюминиевый кабель с более чем одной жилой.
• «МП» – жила из плетёной алюминиевой проволоки.
• «НГ» – кабель повышенной огневой устойчивости.
• «ХЛ» – кабель повышенной морозоустойчивости.
• «LS» – кабель FDDU с пониженным выделением газа и дыма.
• «НГ — П» – кабель повышенной огневой устойчивости при прокладке пучками.
• «1» – 1000 Вт.
• «660» – 660 Вт.

Допустима и комбинация обозначений.

Особенности технической эксплуатации

Кабель АВВГ получил широкое применение во многих сферах: на промышленных предприятиях, местных электросетях, распределительных подстанциях, а также для обустройства электропроводки в производственных помещениях и жилых домах. Изделие лишено бронированной защиты, поэтому прокладка должна осуществляться при отсутствии вероятности механического или компрессионного воздействия на него. Кабель чувствителен к растягивающим нагрузкам, в результате которых может быть повреждена ПВХ изоляция, поэтому в случае прокладки по воздуху или по стенам зданий необходимо избегать значительного провисания.

Лента ЛСЗ поможет предотвратить случайное повреждение кабельной линии в земле

Для обустройства электрических трасс, расположенных в земле, используется продукция АВВГз. Для уплотнения жил и заполнения свободного пространства между ними, в этих конструкциях используется ПВХ пластикат, аналогичный материалу оболочки. Изделие укладывается в траншею на песчаную подушку, без какого-либо натяжения, после чего засыпается слоем песка в 15-20 см. Для защиты кабеля применяется защитная сигнальная лента, которая покрывает его по всей длине. В местах возможной нагрузки на грунт, проводник помещается в металлическую трубу.

На объектах с повышенной пожарной опасностью, где к электрическим сетям предъявляются дополнительные требования относительно негорючести, выбирают АВВГнг, оболочка которого не поддерживает горения даже при прокладке в пучках.

Применение кабеля АВВГ в бытовых целях

Для использования в быту выбираются марки провода с малым сечением жил 2,5-6 мм². Благодаря двойному защитному слою (изоляция и наружная оболочка), он может применяться при наружной проводке без помещения в кабель канал, хотя для соблюдения эстетичности, рекомендуется все же применять пластиковый короб. Для обустройства скрытой проводки требуется помещение кабеля в гофру.

ПВХ пластикат прекрасно противостоит воздействию ультрафиолета, поэтому проводом можно пользоваться при подключении надворных построек, когда проводка производится под открытым небом. Также идеально он подойдет для проводки в подвалах и погребах, отличающихся повышенной влажностью воздуха и склонностью к возникновению плесени.

Пример использования кабеля АВВГ при обустройстве проводки в подвале

Требования к хранению и транспортировке

Транспортировка и хранение кабеля производится на деревянных барабанах. Намотка производится таким образом, чтобы оба конца были закреплены на щеке барабана для удобства проверки. Сроки хранения предусмотрены следующие:

• на открытом воздухе – не более 2 лет;
• в павильонах, под накрытием – max 5 лет;
• в складских помещениях – 10 лет.

Пример хранения кабеля АВВГ в бухте с сопроводительной этикеткой

Раскрытие аббревиатуры

Наименование несет в себе такую информацию о марке кабеля:

• а — материалом жилы является алюминий;
• в — изоляция жилы изготовлена из поливинилхлорида;
• в — внешняя общая изоляция, охватывающая все жилы, изготовлена из поливинилхлорида;
• г — дополнительные оболочки жил отсутствуют.
• цифры указывают на число жил и площадь их поперечника (минимум 2,5, максимум 240 кв. мм).

Увеличение толщины изоляционных слоев указывает на более высокое рабочее напряжение. В маркировке могут быть дополнительные буквы:

НГ (НГ-П) — материал изоляции стоек к воспламенению; LS — при разрушении изоляции от воздействия высокой температуры выделяется мало дыма. Следовательно, допускается расположение кабелей этой марки в каналах вплотную друг к другу. П означает форму жилы, т.е. она плоская; Т — модификация для тропического климата; ОЖ — жила выполнена как цельная; МП — жила многопроволочная

Обращаем внимание на то, что поливинилхлорид становится хрупким при отрицательных температурах (ниже -15 градусов Цельсия). По этой причине инсталляции кабельных линий марки АВВГ в морозную погоду недопустимы

Иначе появятся трещины в изоляции и проникновение влаги к жилам. Затем со временем произойдет короткое замыкание.

Основные параметры

Итак, мы подошли к самой важной части статьи – описанию технических характеристик и условий эксплуатации кабеля АВВГ. Среди основных параметров, которые Вам могут понадобиться для электромонтажных работ, выделяют:

1. Номинальное напряжение 660 и 1000 В;
2. Частота переменного тока 50 Гц;
3. Поперечное сечение жил от 2,5 до 240 мм2;
4. Рабочая температура от -50 до +50оС;
5. Максимально допустимый нагрев токоведущих жил не должен превышать отметку + 70°С;
6. Электромонтаж допускается при температурах от –15°С до + 50°С (основное условие прокладки);
7. Срок службы 30 лет;
8. Гарантийный срок эксплуатации 5 лет;
9. Минимальный радиус изгиба 7,5 наружных диаметров электрокабеля;

Что касается допустимой токовой нагрузки, толщины изоляции, массы и активного сопротивления кабеля АВВГ, эти значения мы наглядно предоставили в таблице:

Область применения

Ну и последний вопрос, который мы хотели бы рассмотреть – назначение кабеля АВВГ и условия его прокладки. Этот проводник может использовать в следующих электромонтажных работах:

• прокладка воздушной линии электропередач;
• прокладка сети по кабельным эстакадам, мостам и даже в блоках;
• электромонтаж в частично затопленных, сырых и сухих помещениях.
• монтаж проводки во взрывоопасных и пожароопасных помещениях.

Что касается прокладки кабеля АВВГ в земле, тут нужно учитывать, что это тип электрокаебля не бронированный, поэтому при механических повреждениях он быстро выйдет из строя. Рекомендуется использовать электрокабель для подземной прокладки только в том случае, если на участке отсутствуют значительные механические нагрузки, а коррозийная активность почвы низкая.

Вот мы и представили все основные технические характеристики кабеля АВВГ, расшифровку его маркировки и что не менее важно – назначение. Также рекомендуем ознакомиться с характеристиками провода ПВС, который не менее часто используются электриками!

Свойства, назначение

Кабель АВВГ предназначен для подключения сетей постоянного до 1000 В и переменного, частотой до 400 Гц, тока. Допустимы разница потенциалов 0,66, 1, 3, 6 кВ на гражданских и промышленных объектах. Сегодня будут рассмотрены модели до 660 вольт.

Особенности конструкции, характеристики

Монолитная жила из электротехнического алюминия защищена от замыканий слоем поливинилхлорида. Определенное типоразмером количество свитых проводников может быть объединено поясным слоем. Сверху расположен защитный ПВХ шланг.

Стандартное число жил от 1 до 4. Дополнительные жилы имеют меньший диаметр. Размеры сечения для 0,66 В:

Сопротивление проводника:

Зависимость толщины изоляции:

Слой защитной оболочки определен диаметром скрученных проводников:

Оболочка обеспечивает достаточную электрическую прочность. Один километр кабеля при 20°С имеет сопротивление изоляции не меньше:

Испытание проводится десятиминутным подключением напряжения:

• Постоянного 1 кВ;
• Переменного 3 кВ.

Монтаж, возможности применения

Технические характеристики позволяют эксплуатацию кабеля при таких температурных режимах, °С:

• Нормальный тепловой интервал, -50 ÷ +50;
• Допустимый разогрев жилы:
• Рабочий, длительное время, 70;
• Аварийный, не превышающий 8 часов, 80;
• Короткого замыкания, до 4 секунд, 160;
• Предельная влажность воздуха 98% при, 35.

Дома обычно используется кабель сечением не больше 6 мм2. Механические свойства изоляции, оболочки позволяют разнообразные способы монтажа кабеля. Прокладку допускается выполнять скрыто и открытым способом:

• При подвесе по стенам и между строениями нужно не допускать растягивающей нагрузки, провисаний. При необходимости обязательно использовать трос подвески;
• Допускается прокладка по борозде стены с последующим оштукатуриванием;
• Прокладка в кабельных каналах, желобах, строительных пустотах производится согласно ПУЭ;
• Для прокладки в земле использовать бронированные модели. Если используется базовый кабель АВВГ, обязательна защита из пластиковых или металлических труб;
• Использование на открытом воздухе, потребует защиту виниловой оболочки от ультрафиолетового излучения гофрированным шлангом;

Возможно использование для устройства проводки в подвалах, погребах. Запрещено применять в банях и саунах.

Маркировка, область применения, технические характеристики кабеля АВВГ

Аббревиатура названия АВВГ расшифровывается как кабель с жилами из алюминия (А), с изоляцией из поливинилхлорида (В), в аналогичной наружной поливинилхлоридной оболочке (В), без защитной брони (Г) – «голый». Дополнительные буквы в маркировочном обозначении информируют об особенностях продукции:

Назначение изделия – передача электроэнергии номинальным напряжением до 1 кВ к электроустановкам при неограниченной разнице уровней путем прокладки внутри зданий (сухих/влажных), по воздуху, на эстакадах, а при отсутствии угрозы механических повреждений – в земле. Во всех случаях и при любых обстоятельствах применения кабеля, во избежание повреждений, должны быть исключены нагрузки, направленные на его продольное растяжение.

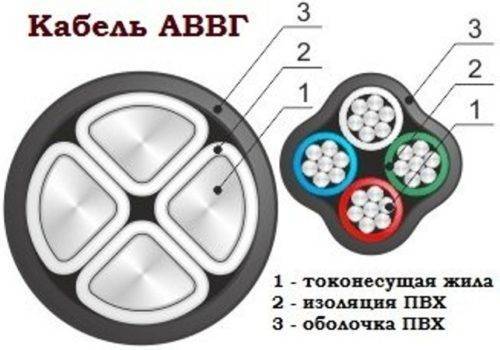

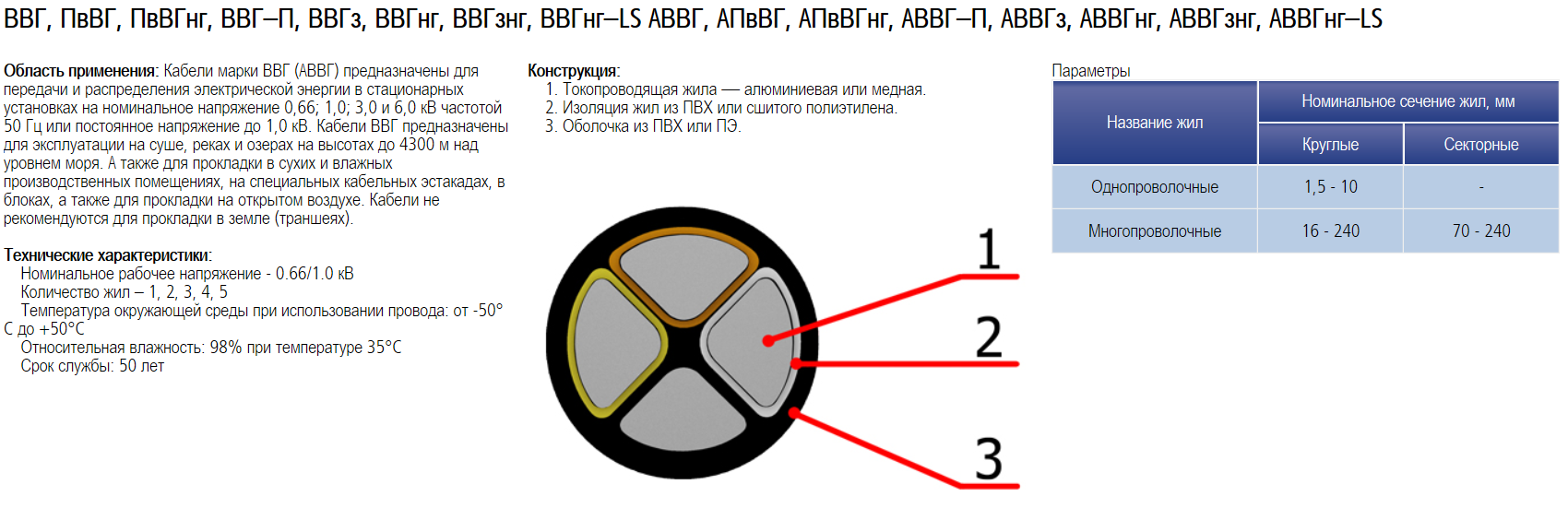

Внутреннее устройство кабеля АВВГ

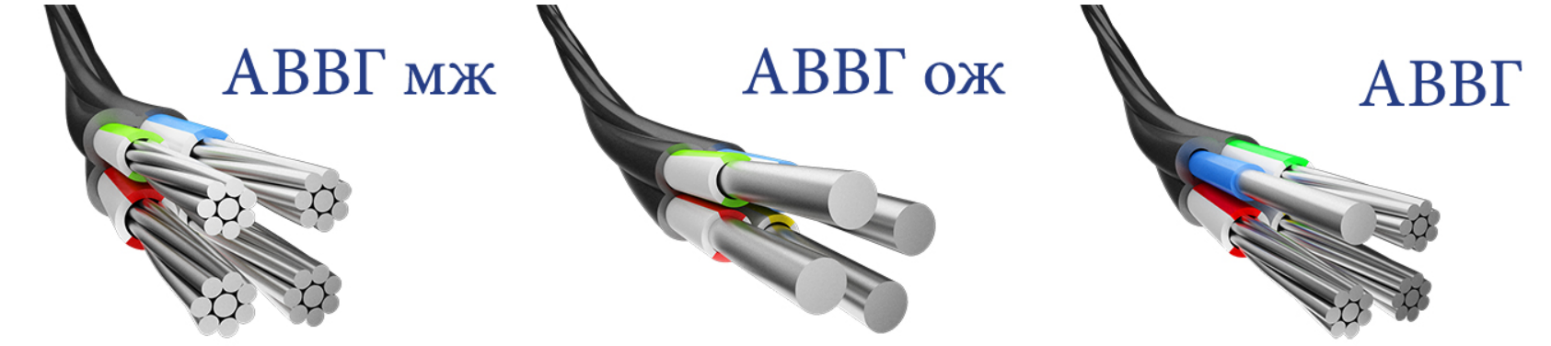

Токоведущие жилы кабеля в поперечном сечении могут иметь форму круга или сектора. Наружная оболочка и изоляция проводников изготовлена из поливинилхлорида (ПВХ пластиката), не распространяющего горения, стойкого к ультрафиолетовому излучению и перепадам температур.

Внутреннее устройство кабеля АВВГ с одно- и многопроволочной жилой

Проводники внутри изделия имеют цветовую маркировку, которая может быть разной, но неизменными остаются цвета ноль – синий, земля – желто зеленый. Эти же жилы могут иметь меньшее сечение, чем основные токоведущие элементы. Внешняя ПВХ оболочка представлена в черном, белом либо сером цветовом исполнении.

Эксплуатационные параметры АВВГ

Кабельно-проводниковая продукция АВВГ представлена изделиями с 1, 2 или 3 жилами равного сечения, либо 4,5,6 проводниками, среди которых один или два могут иметь меньшее сечение (ноль, земля). Жилы бывают одно- или многопроволочными, сечением до 240 мм². Основные технические характеристики представлены в таблице:

Гарантийный эксплуатационный срок составляет не менее 5 лет. Изделие может применяться во влажной среде, оно устойчиво к возникновению плесневых грибков и воздействию соляного тумана.

Другие параметры, характеризующие кабельную продукцию:

на напряжение 660 В

на напряжение 1000 В

Изоляция у изделий с жилами сечением 2,5-4 мм² имеет электрическое сопротивление 10 МОм, 6 мм² — 9, а 10 мм² и более – 7 МОм.

Особенности конструкции

Теперь вкратце поговорим об устройстве электрокабеля. Как мы уже сказали, токоведущие жилы проводника алюминиевые (это хорошо видно на фото). Количество жилок может быть от 1 до 6, причем они могут быть, как однопроволочные, так и многопроволочные.

Что касается цветовой маркировки изоляции, она соответствует всем стандартам ГОСТ – ноль синий, заземление желто-зеленого цвета. Для того, чтобы внешняя оболочка без проблем отделялась от внутренней изоляции, между ними может быть проложена лавсановая лента. Поперечное сечение жил может отличаться, если только кабель АВВГ не двухжильный. Чаще всего меньшего сечения только одна жилка (заземление либо ноль, как на картинке ниже). В шестижильном электрическом проводнике 2 жилы меньшего размера – и ноль и «земля».

Видео обзор технических характеристик электрокабеля:

Рассматриваем все важнейшие параметры электрокабеля

Выбор кабеля АВВГ, его проверка

Количество жил выбирается в соответствии с условиями эксплуатации:

• для однофазных сетей – 2 или 3 жилы, в зависимости от наличия РЕ проводника;
• для трехфазных сетей – 3 или 4 жилы, в зависимости от наличия заземления;
• для подключения электрооборудования с возможностью местного управления – 5или 6 жил.

Пример сертификата соответствия на кабельную продукцию АВВГ от Томского завода

Для выбора сечения проводников необходимо произвести расчет предполагаемой токовой нагрузки, после чего воспользоваться данными из таблицы:

Длина кабеля определяется исходя из удаленности объекта с учетом поворотов и расстояний, необходимых на обход препятствий.

Назначение

Кабель силовой АВВГ в основном служит для распределения и передачи электроэнергии на разных стационарных установках в переменное номинальное напряжение 0,3/0,5 кВ или 0,6/1 кВ. При этом частота подачи электрического тока — 0 Гц и более.

Данное устройство используют в системе электроснабжения. АВВГ-кабель служит проводником между потребителем и источником тока. Прокладывают его под землей, а при необходимости и в кабельных каналах или под открытым небом.

Используют для прокладки во влажных и сухих производственных помещениях, в блоках, на кабельных эстакадах, трассе, туннелях, шахте, для подключения бытовой аппаратуры и лабораторной. Также кабель используют для прокладки вертикальных и горизонтальных электрических магистралей, прокладки в местах с разной степенью коррозии и взрывоопасности (класс 1б, 1г и II), а также на открытом воздухе. АВВГ-кабель предназначен для одиночной прокладки.

Небронированный кабель может использоваться в местах, не подверженных механической вибрации.

Силовые кабели при одиночной прокладке горение не распространяют.

Кабель, имеющий индекс «НГ» и «НГ-LS», при эксплуатации в пучках не распространяет горение.

Может быть плоской формы и обозначаться в маркировке буквой «П». Кабели в тропическом исполнении обозначены буквой «Т», указывающей на устойчивость к воздействию плесени и грибов.

Конструктивные особенности

Кабель обладает простой конструкцией и состоит из следующих частей:

• одной или нескольких алюминиевых жил;
• внутренней изоляции (токоведущих жил);
• внешней оболочки из ПВХ — поливинилхлорида;
• обмотки, выполненной в виде лавсановой ленты для упрощения снятия внешней оболочки.

Цветовая маркировка внутренней изоляции выполнена, в соответствии с ГОСТом Р 50462—92, где синий цвет обозначает ноль, а жёлто-зелёный заземление. За исключением двухжильных кабелей диаметр поперечного сечения жил может немного отличаться. В основном меньшим сечением обладает жила заземления или нуля, однако, в шестижильных изделиях они оба обладают меньшим размером и сечением.

Расшифровка аббревиатуры

Вся кабельная продукция маркируется, в соответствии с определённым ГОСТом — межгосударственным стандартом. Маркировка провода АВВГ определяется ГОСТом № 31969 от 2012 года и представляет собой последовательность из буквенных и цифровых обозначений. Давайте разберём расшифровку, на примере АВВГ 4×16, где:

• А — материал изготовления жилы. В этом случае им является алюминий.
• В — наличие изоляции токоведущих жил, изготовленной из поливинилхлорида (ПВХ).
• В — обозначение материала внешней оболочки также из ПВХ.
• Г — отсутствие дополнительной защиты электрического кабеля.
• 4 — количество жил.
• 16 — сечение жил в мм2.

Кроме основной групп букв, может присутствовать приставка «Т» или «П», которая пишется после «АВВГ» и дополнительное цифровое обозначение. Примером такого кабеля является, АВВГ-Т 5×10−1, где:

• Т — демонстрирует, что изделие легко переносит повышенную влажность и не подвержено плесневению. Оно может использоваться, при тропическом климате, для которого и было разработано.
• 1 — указывает на величину рабочего напряжения. В этом случая 1 кВ.
• П — показывает, что кабель относиться к плоскому типу.

Дополнительно, в конце маркировки, может указываться приставка «ож», например, АВВГ 4×35 (ож). Она указывает на однопроволочную структуру жил.

Обзор производителей кабеля АВВГ

Среди предприятий производителей АВВГ следует отметить следующие заводы:

1. ОАО «Иркутсккабель», расположенный в г. Шелехов, Иркутской области. Предприятие существует с 19066 года и входит в состав пяти крупнейших кабельных заводов России
2. АО «Кавказкабель», расположенный в г. Прохладный, Кабардино-Балкария. Обеспечивает кабельной продукцией Северокавказский регион. Завод неоднократно получал призы Российских и международных конкурсов и имеет заслуженный авторитет на рынке кабельно-проводниковой продукции
3. ООО «Камский кабель», г. Пермь. Отличается гибкой ценовой политикой и внимательным отношением к партнерам. Имеет прекрасную складскую базу и постоянное наличие производимой продукции
4. ООО «Москабельмет», г. Москва. Основан в 1878 году, обеспечивает своей продукцией Российский и зарубежный рынок. Качество товара контролируется специальным отделом менеджмента, а также экологической безопасности. Вся продукция сертифицирована
5. ОАО «Щучинский завод Автопровод». Выпускает более 20 000 наименований кабельно-проводниковой продукции, среди которой кабель АВВГ. Единственным ограничением является сечение выпускаемого продукта, которое составляет 95 мм².

Актуальные вопросы по теме

Вопрос №1. Можно ли использовать АВВГ для проводки освещения садовых дорожек?

Можно, но необходимо исключить возможность его повреждения садовым инвентарем.

Вопрос №2. Если при выборе кабеля расчетное значение силы тока составило промежуточное значение, обязательно ли отдать предпочтение изделию с большим сечением жил?

Обязательно, потому что тем самым можно создать резерв на будущее возможное увеличение нагрузки.

Вопрос №3. Разрешается ли проводка кабеля АВВГ по чердачному помещению, где в летний период температура воздуха достигает высоких показателей?

Да, разрешается. Как бы ни прогревался воздух на чердаке, он не превысит допустимой для эксплуатации кабеля температуры.

В заключение хочется отметить, что кабель АВВГ является качественным, надежным изделием, которое благодаря простоте конструкции и ценовой доступности получило широкое распространение в самых разных отраслях промышленности, сельского хозяйства и в быту.

Область применения

Кабель АВВГ нашел свое применение в различных сферах и условиях эксплуатации:

• местные электросети;
• предприятия;
• распределительные подстанции;
• жилые дома;
• производственные помещения.

Провод не имеет брони, поэтому его укладка подразумевает отсутствие компрессионного и механического воздействия. Кроме того, он подвержен растяжению, которое может привести к повреждению изоляции. Это значит, что нельзя допускать сильного провисания.

Watch this video on YouTube

Для безопасной укладки в земле используют ленту ЛСЗ. Сам проводник должен иметь маркировку «З». В данном случае используется пластикат, который заполняет пространство между жилами и делает их расположение более плотным.

Укладка осуществляется на песчаную подушку внутри траншеи, затем все засыпается песком. Слой должен быть примерно 20 см

Важно не допускать натяжения проводника. Необходимо по всей длине укладывать сигнальную ленту, а в местах, где предполагается нагрузка на грунт, провод должен быть помещен в металлическую трубу

В местах, где пожарной безопасности уделяют особое внимание, используют кабель с маркировкой «НГ». В бытовых целях уместно использование проводника с жилами от 2,5 до 6 мм²

Наличие внутренней и наружной изоляции позволяет осуществлять наружную укладку без кабель-канала. Внутреннюю укладку проводят с помощью гофры

В бытовых целях уместно использование проводника с жилами от 2,5 до 6 мм². Наличие внутренней и наружной изоляции позволяет осуществлять наружную укладку без кабель-канала. Внутреннюю укладку проводят с помощью гофры.

Кабель подходит для обустройства подвалов, гаражей и дворовых построек с открытой проводкой. Пластикат не поддается воздействию ультрафиолета, на него не влияет влажность воздуха и он не гниет. Тем не менее проводник не пригоден для оснащения бань или саун, поскольку температура воздуха превышает +50°С.

Как расшифровать аббревиатуру?

Первым делом расскажем Вам, как расшифровывается маркировка кабеля АВВГ. Итак, расшифровка согласно стандартам ГОСТ выглядит следующим образом:

• А – жилы алюминиевые;
• В – изоляция токоведущих жил представлена поливинилхлоридной оболочкой;
• В – внешняя оболочка также из ПВХ пластика;
• Г – дополнительная защита электрокабеля отсутствует (голый).

Помимо этих четырех букв в маркировке может присутствовать приставка «Т» либо «П», через тире. «Т» означает, что проводник изготовлен в тропическом исполнении (не боится плесени). Буква «П» дает понять, что электрокабель плоский.

После букв, согласно стандартной маркировке проводников, идут цифры. Цифровое обозначение может выглядеть следующим образом: АВВГ-660 3*25. Первая цифра (660) – это рабочее напряжение, которое может быть указано либо в Вольтах, либо в кВ (0,66). После напряжения указывают количество жил и их поперечное сечение. Также в скобках Вы можете заметить приставку «(ож)», которая говорит о том, что токоведущие жилы однопроволочные.

Вот так выглядит расшифровка кабеля АВВГ. Как Вы видите, все довольно просто и понятно!

Конструкция и расшифровка названия

Конструктивно кабель марки АВВГ состоит из алюминиевых токопроводящих жилы. В одном проводе их может содержаться от 1 до 6. Сами жилы выпускаются в различных вариантах и состоят из одной или нескольких проволок.

Окраска изоляции наносится в соответствии со стандартами ГОСТа. Нулевой провод окрашивается в синий цвет, а заземляющий – в зеленый или желтый. Весь кабель заключен в оболочку из ПВХ, которая при необходимости легко снимается с жил. Изоляция обладает разными свойствами, в том числе и негорючестью – «нг». В свою очередь, жилы также покрыты собственной ПВХ изоляцией. Сечение каждой из них может быть разным, самое маленькое обычно у нулевого проводника.

• А – материалом жил служит алюминий. При отсутствии этой буквы жилы по определению считаются медными.
• В – изоляция жил, выполненная из ПВХ.
• В – общая внешняя изоляция кабеля, выполненная из ПВХ.
• Г – означает «голый», когда сверху внешней оболочки отсутствует дополнительное защитное покрытие.

Другие виды дополнительных обозначений указываются после тире. В случае необходимости они могут быть скомбинированы из нескольких вариантов. Например:

• Провод с маркировкой АВВГ-п, приставка «п» указывает на плоскую форму изделия.
• Если в обозначении присутствует буква «т», она расшифровывается, как возможность использования кабеля в тропическом климате.
• Приставка «нг» означает, что данный проводник заключен в негорючую оболочку и не распространяет горение.
• «нг-п» соответствует пучкам кабеля, препятствующим распространению горения. К этой же серии относятся провода LS-FDDU с пониженным уровнем выделения газа и дыма.

Очень часто используется цифровые маркировки. Например, кабель АВВГ 2х2,5 имеет две жила, сечением по 2,5 мм2. Иногда обозначение может иметь вид 660 3х25, где цифра 660 соответствует рабочему напряжению. Дополнительная приставка «ож» указывает на однопроволочные жилы, а «мн» – на количество жил больше одной.

Стоимость кабеля

Стоимость кабеля вирируется от 485 до 3286 рублей за 100 м и зависит от количества жил, а также их сечения. Перед покупкой кабельной продукции, в том числе и представителей серии АВВГ ориентируйтесь на следующие факторы:

• количество жил: выбирается исходя из условий эксплуатации изделия, например, при создании однофазной сети достаточно 2-х жил, если требуется организовать защитное заземление, то трёх один из которых PE проводник. В случае подключения электроустановок и энергетического оборудования требуется 5 или 6 (с заземлением) жил;
• сечение кабеля. Определяется на основании расчёта токовых нагрузок и выбирается, в соответствии с одноимённой таблицей;
• длину, определяемую удалённостью объекта, при этом необходимо учитывать повороты и расстояния, которые необходимы для обхода препятствий;
• наличие сертификата качества и соответствия.

Дополнительно следует провести проверку целостности жил и изоляции. Провести испытание достаточно просто и для этого нужно выполнить следующие действия:

1. Взять тестер и подключить чёрный провод к гнезду com, а красный в разъём — VΩ, а затем включить прибор.
2. Перевести измеритель в режим «прозвонки», а затем замкнуть щупы между собой для проверки прибора на исправность. Если он работает, то прозвучит сигнал.
3. Далее нужно прозвонить каждую из жил, при этом зуммерный сигнал также будет информировать об исправности.

Прокладка кабеля АВВГ

Линии электрических сетей, в том числе и кабель силовой АВВГ могут прокладываться в двух вариантах.

Монтаж закрытым способом считается наиболее практичным и безопасным по сравнению с наружной прокладкой. Обычно для этих целей выбираются твердые негорючие поверхности в виде кирпича, бетона и других аналогичных материалов. В подготовленную штробу укладывается провод, после чего она заделывается раствором и выравнивается заподлицо с общей поверхностью.

Если же для монтажа используются горючие поверхности, следует заранее позаботиться о дополнительной защите. Рекомендуется укладывать провод с повышенной огнеустойчивостью «нг». Кроме того, при монтаже необходимо применение металлических рукавов, коробов и других защитных средств.

Для того, чтобы проложить провод открытым способом, необходимо все операции выполнять на негорючих поверхностях, или таких, которые с большим трудом поддаются возгоранию. Поскольку линия может быть подвержена физическому или механическому воздействию, в этом случае не обойтись без использования металлических рукавов или специальных электротехнических труб.

Кроме этих двух способов, провода нередко прокладываются воздушным путем или между зданиями с использованием специальных тросов, коробов и прочего оборудования. Следует помнить об особенностях окружающей среды, учитывать повышенную влажность и другие негативные факторы.

Нежелательно прокладывать кабель напрямую в земле без дополнительной защиты. В этом случае на него будут воздействовать повышенные механические нагрузки. Температура окружающей среды во время монтажа не должна опускаться ниже -15С. После укладки необходимо провести испытания, чтобы убедиться в соответствии кабеля нормативам, определяемым ГОСТом.

Измерение конструкционных размеров

С помощью специализированных инструментов выполните проверку диаметра жил, число проволок в жиле, а также толщину изоляции. Для проверки соответствия сечения жилы данными, приведённым производителем, воспользуйтесь инструментом для проверки электрического сопротивления (омметр, мультиметр).

Кабель силовой алюминиевый АВВГ благодаря превосходному качеству и низкой стоимости относится к одниму из самых лучших устройств, которые проводят электрический ток. Если будут соблюдены все технические условия эксплуатации, он может служить достаточно долго, приблизительно 30 лет.

Как оценить качество

Отсутствие стальной брони делает кабель АВВГ уязвимым к механическим повреждениям. Они могли произойти на заводе-изготовителе, и на них по тем или иным причинам не отреагировали. При транспортировке также существует вероятность проколов или царапин изоляции. Поэтому инсталлируемый отрезок кабеля необходимо осмотреть по всей длине. Если выявлены дефекты, действуют по ситуации. Если их происхождение очевидно произошло в зоне ответственности поставщика, его уведомляют об этом. Иначе длину отрезка кабеля отмеряют с исключением поврежденного участка.

Полная проверка отрезка АВВГ-кабеля может быть выполнена только в лабораторных условиях. Для этого используется источник питания переменного напряжения до 1000 В. При испытаниях от этого источника питания тестируемым отрезком кабеля питается нагрузка 3–3,5 кВт. Напряжение при этом — 660–1000 В. Длительность тестирования составляет 10 минут. Если в течение этого времени дефекты не проявляются, тестируемый образец признается пригодным для использования.
