Достоинства и недостатки АВБбШв

К основным достоинствам кабеля можно отнести:

• Прочность, устойчивость к механическим воздействиям;
• Универсальность в методах прокладки;
• Широкий ассортимент по сечению;
• Долгосрочный ресурс эксплуатации.

Недостатком можно считать большой вес, при наличии бронированного слоя, что создает некоторые неудобства при прокладке, особенно воздушным способом и высокая цена по сравнению с другими марками без брони.

Примерные цены за 1м кабеля по России:

Нормы монтажа в земле

На практике при монтаже кабельной линии в земле, состоящей из рассматриваемой марки кабелей, требуется соблюдать нормам ПУЭ. Туда входят:

1. Прокладка должна выполняться на площадке без построек на глубине 0,7 м, в зданиях на глубине 1 м.
2. Кабели должны ложиться друг от друга на расстоянии 10 см.
3. При монтаже следует избегать кручения изделия.
4. Монтаж должен проводиться без натягиваний по всей длине.
5. Перед проведением монтажных работ нужно сделать подушку из песка по дну траншеи толщиной 10 см.
6. После монтажа требуется укрыть кабельную линию слоем песка толщиной 10 см.
7. Положить сигнальную ленту на расстоянии 25 см от кабелей.
8. Засыпку надо делать измельченным грунтом с плотной трамбовкой каждого слоя для исключения проседания.

Также требуется знать расстояния монтажа от других инженерных сетей и коммуникаций. По нормам они следующие:

• 2 м от тепловой трасы.
• 1 м от водяной магистрали.
• при пересечении автомобильной дороги или железнодорожной колеи монтаж выполняется в защитной трубе.
• прокладку в трубе следует делать при пересечении других кабельных линий.

На практике используют три способа прокладки кабеля в земле:

1. Механизированный, когда траншею копают экскаватором, а монтаж делают ручным способом.
2. Без предварительного рытья траншеи, когда монтаж выполняет специальный кабелеукладчик. Он сразу копает и кладет изделие в землю.
3. Ручной, когда нет возможности применять механизмы или существует угроза зацепить другие инженерные сети.

Критерии выбора продукции

Выбор качественного товара вполне актуален, так как производителей этого вида продукции великое множество и в этом вопросе можно запутаться очень легко. Многие компании ставят во главу угла не качество, а экономию средств. Это может выразиться в отличии фактического сечения жил от номинального размера или в самом качестве материалов.

Не всегда сечения проводов соответствуют параметрам, указанным в паспортных данных, они могут быть на 10−15% меньше. Дело в том, что человеку несведущему в этом деле трудно определить невооруженным глазом фактический размер жил. Результатом может оказаться выход из строя проводки, перегрузки и короткое замыкание во время эксплуатации

Рекомендуется проявить осмотрительность при покупке, обратить внимание на производителя, наличие у него положительных отзывов покупателей, чтобы избежать подделки. Тщательно осмотреть внешний вид продукции и сделать необходимые замеры, использовать методы определения диаметра проводов

Конкурентоспособная цена и меньший вес марки АВБбШв, по сравнению с аналогами из медных жил, предопределяет их большой спрос и популярность. Такой недостаток алюминия, как окисление, устраняется использованием специальной муфты на местах соединения. Наличие защитной брони у этих кабелей обеспечивает стойкость к механическим воздействиям.

Конструкция и технические характеристики кабеля АВББШВ

Основу любого проводящего электричество элемента составляет металлическая жила, и кабель силовой АВББШВ не является исключением. Первая буква “А” в маркировке провода указывает на то, что его основу составляет токопроводящая жила из алюминия. Основными преимуществами подобной кабельной продукции являются низкая стоимость и небольшой вес.

Токопроводящие жилы могут иметь однопроволочное или многопроволочное исполнение, а их форма способна быть круглой либо секторной.

Если конструкцией проводника предусмотрено наличие нескольких жил (от 1 до 3), то все они будут иметь одинаковое сечение. Четырехжильный кабель содержит нулевую жилу, сечение которой меньше остальных.

С целью предотвращения замыкания между жилами в конструкции проводника предусмотрена специальная ПВХ-оболочка. Сопротивление оболочек может варьироваться от 7 до 10 МОм/км, в зависимости от сечения провода.

Watch this video on YouTube

Расцветка изоляционной оболочки имеет следующие значения:

• заземление — желто-зеленый;
• ноль — голубой;
• основные жилы могут окрашиваться в другие цвета.

В некоторых случаях на оболочках может присутствовать кодировка значений (числа от нуля и больше).

Все жилы располагаются вплотную друг к другу, а свободное пространство между ними заполняется пластикатом ПВХ. Если силовой кабель имеет маленькое сечение, то заполнение не используется.

Переплетение жил защищено двумя ПЭТФ-лентами. Сверху все это обмотано стальной лентой, которая выполняет функцию брони, надежно защищая изделие от механических внешних воздействий. Сразу стоит уточнить, что от растяжения эта лента не спасает. В некоторых видах силовых проводников вместо стальной ленты использована битумная прослойка.

Внешняя оболочка выполнена из ПВХ-пластиката. Подобное решение защищает провод от возгорания при одиночной укладке.

Кабель АВББШВ технические характеристики:

• допускает нагрев жил до +70°С;
• замыкание происходит при нагреве проводника до +160°С;
• рабочий диапазон температуры окружающей среды -50…+50°С;
• минимальная температура воздуха, при которой допускается укладка — -15°С;
• гарантия — 5 лет;
• эксплуатационный ресурс (срок службы) — 30 лет;
• напряжение — 660/1000 В;
• функционирование в аварийном режиме составляет 8 часов в сутки и 1000 часов за весь период эксплуатации;
• частота — 50 Гц.

Назначение и сфера применения

Кабель широко используется при возведении токопроводящих магистралей в промышленном и гражданском строительстве напряжением от 1 до 10 кВ частотой 50 Гц для подачи и направления тока на стационарные установки.

АВБбШв — универсальный кабель, подходящий для укладки в различных условиях:

• под землей;
• на участках с периодическим подтоплением;
• в условиях повышенной влажности подземных тоннелей;
• на высоте до 4000 м;
• внутри сооружений и зданий;
• во взрыво- и пожароопасных помещениях;
• подвесных опорах ЛЭП.

Прокладка силового кабеля в помещении под потолком с применением потолочных креплений

Широкую сферу использования кабель получил благодаря наличию двойной брони и многослойной изоляции из ПВХ различной плотности, позволяющих без труда переносить высокие растягивающие и другие деформационные нагрузки, снеговые и ветровые воздействия. Для магистралей ЛЭП обычно используется кабель значительной емкости, дополнительно покрытый битумно-полимерным слоем.

Область применения

Благодаря высоким техническим характеристикам сфера и география применения кабеля АВБбШв весьма обширна. Согласно стандартам его можно использовать:

• в тропических, сухих, умеренных климатических условиях;
• в помещениях, где имеются предпосылки для взрывной и пожарной опасности;
• при повышенной влажности;
• для прокладки воздушных линий электропередач;
• для прокладки линий в земле, при отсутствии возможности появления в кабелях растягивающих усилий.

Таким образом, область применения этого силового кабеля ничем не ограничивается

Обратите внимание, если маркировка изделия дополнена буквой «Т», то это означает, что кабель предназначен для использования в тропических климатических зонах и обладает исключительной устойчивостью к плесени. В местах где требуется особая защита от горения рекомендуется марки АВБбШнг или АВБбШвнг

Немаловажным фактором является сравнительная дешевизна материала из-за применения в качестве жил алюминия вместо меди, которая используется в кабелях ВБбШв. Это создает предпосылки его употребления для бытовых целей, хотя алюминий обладает меньшей механической прочностью и подвержен хрупкости.

Производители

На сегодняшний день много кто производит медный кабель ВБбШв, однако чтобы не стать жертвой подделки, рекомендуем отдавать предпочтение следующим заводам изготовителям:

• Кольчугинский завод;
• Кавказкабель;
• Севкабель;
• Псковкабель;
• Камкабель;
• Энергокабель;
• Уралкабель.

У данных производителей ВБбШв наиболее качественная продукция. Многие профессионалы доверяют этим заводам и оставляют положительные отзывы о надежности кабельной продукции. Если вы сомневаетесь в том, что купленный вами проводник не соответствует стандартам, рекомендуем проверить толщину токоведущих жил и изоляции. О том, как определить сечение кабеля, мы рассказывали в соответствующей статье!

Вот и все, что хотелось рассказать вам о технических характеристиках кабеля ВБбШв. Надеемся, теперь вы знаете, где применяется и как расшифровать данный проводник!

Советуем также прочитать:

• Монтаж электропроводки в бане
• Как сделать светодиодный прожектор своими руками
• Как провести электричество в сарай

Маркировка и расшифровка аббревиатуры

Все производители кабелей маркируют свою продукцию, на внешней изоляционной ПВХ оболочке кабеля АВБбШв методом горячего теснения или специальным принтером наносится надпись. Последовательность букв обозначает:

• А – материал токопроводящей жилы алюминий;
• В – изоляция токопроводящих жил выполнена из полихлорвинила;
• Бб – двойная бронированная оболочка из не оцинкованной стальной ленты;
• Шв – ПВХ шланг в качестве внешней изоляционной оболочки.

Цифры, следующие за этим буквенным обозначением, указывают количество алюминиевых жил и их сечение. АВБбШв 3х25 в этом случае 3 жилы сечением по 25 мм2. Может быть обозначение АВБбШв 3х25 + 1х16 это указывает, что три жилы по 25 мм, четвертая дополнительная 16 мм2. Основные жилы используют для подключения фаз и нейтрального провода, дополнительный провод меньшего сечения подключается к общему контуру заземления.

Для удобства подключения при монтажных работах по требованиям ПУЭ(правила эксплуатации электроустановок) провода в кабеле маркируются цветом изоляции по функциональному назначению. В однофазных сетях:

• Синий, провод используется в качестве нейтрального провода в сети;
• Жила с красной, белой, коричневой или черной изоляцией подключается к фазе;
• Желто-зеленая жила к контуру заземления.

В трехфазных сетях используются кабели с четырьмя или пятью жилами, иногда нейтральный провод совмещают с заземлением. В этих случаях синий или желто-зеленый провод подключают к заземленной нейтрале. В схемах с пятью проводами синий подключается к нейтрале, желто-зеленый к заземлению остальные на фазы (А;В;С).

Монтаж кабеля: особенности

Монтаж изделия должен осуществляться в допускаемом для него температурном режиме и с соблюдением радиуса изгиба в сложных участках (шахтах, тоннелях, траншеях). Кабелю противопоказана сильная деформация.

В зависимости от функционального назначения объекта, трехфазная или однофазная сеть, подбирается соответствующий кабель, по количеству проводов и площади их сечения. Это зависит от потребляемой мощности электроустановок, чем больше мощность, токовые нагрузки тем больше сечение жил. Чтобы не вдаваться в формулы расчетов воспользуйтесь заранее рассчитанными таблицами, где указывается величины мощности, токов, напряжений, и какое сечение необходимо при определенных параметрах.

При прокладке подземных силовых линий кабель следует укладывать в соответствии с нормами СНиП и ПУЭ — он должен быть надежно защищен от механических деформаций. При слишком агрессивных грунтах и риске затопления подземными водами, АВБбШв дополнительно размещается в ПВХ-трубе. Разрешается заглубление кабеля в грунт не более чем на 0,7 м. При необходимости размещения его на глубине, превышающей 0,5 м, АВБбШв дополнительно помещается в трубу. Максимальная длина проходящей под землей линии при этом не должна превышать 5 м.

Силовой кабель АВБбШв при варианте подземной укладки в пластиковых трубах

При подземном монтаже должны выполняться следующие требования:

• грунтовый слой, отделяющий два проходящих крест накрест кабеля должен составлять не менее 0,5 м;
• силовой кабель укладывается на удалении 1 м от водопроводных труб и на 2 м — от газопроводных;
• кустарники должны располагаться на расстоянии не менее 1 м от кабеля, деревья — 1-2 м;
• в единой траншее разрешается размещение двух силовых кабелей с расстоянием между ними не менее 10 см;
• прокладывание силового кабеля под фундаментом не допускается;
• укладка кабеля параллельно постройкам должна осуществляться на расстоянии от них не менее, чем 0,7 м.

Не разрешается укладка АВБбШв в грунте под детскими площадками, стоянками для автомобилей, временными сооружениями. В исключительных случаях глубина залегания кабеля увеличивается до 1,3 м. Для защиты кабеля АВБбШв и энергопотребителей, а также подключенного к кабельной линии электрооборудования от короткого замыкания и внешних воздействий необходимо выполнение заземления. Еще одна, не менее важная цель — защита людей от поражения электротоком.

Заземление может осуществляться одним из двух способов:

• одностороннее;
• двухстороннее.

Во втором случае экран кабеля из пероксидносшиваемой пленки подсоединяется к заземляющему контуру. Недостаток такого способа заключается в том, что таким образом снижается эксплуатационный срок кабеля. Односторонний способ подразумевает подключение только одного края экрана к заземлителю. При выполнении работы потребуется специальное электрооборудование и принятие дополнительных мер безопасности.

Таблица выбора сечения по мощности и току для бронированных кабелей с ПВХ изоляцией:

Для выбора сечения проводов надо предварительно рассчитать максимально потребляемую мощность и токи, учитывая необходимую длину кабеля, воспользуйтесь калькулятором указанным выше или другим.

Пояснение отличия

Для начала необходимо разобраться в расшифровке маркировки. Итак:

• А – жилы из алюминия.
• В – изолированность жил из ПВХ пластиката.
• Б – бронированная прослойка изоляции из двух ленточных полос из стали.
• Шв – верхний слой изоляции, сделанный из ПВХ пластиката шланговым исполнением.

Такой кабель назначен для передачи и раздела электроэнергии в электрических электроустановках и сетях с частотой 50 Гц. В основном он работает при номинальном напряжении в диапазоне от 660 В до 1 кВ.

Данная расшифровка соответствует стандартам нового ГОСТа 53769 – 2010. До этого времени на территории нашего государства действовал ГОСТ 16442, где маркировка такого кабеля была АВБбШв. Из этого следует, что это идентичная кабельная проводниковая продукция.

Единственное отличие, что по новым техническим требованиям значительно увеличена толщина изоляции и внешней оболочки изделия. Сама конструкция кабеля старого и нового образца осталась без изменений. Она, как и по ГОСТу 16442, состоит:

• Из токопроводящих жил многопроволочного или монолитного изготовления, разной конфигурации (круглая или трапецеидальная фигура), из алюминиевого сплава.
• Жилы укрыты ПВХ пластикатом, выполняющим функцию изоляции каждой из них, а также они имеют разную цветовую раскраску.
• Поясной слой изоляции выполнен из ПВХ пластиката.
• В защитную прослойку входят две стальные ленты, намотанные так, чтобы верхний слой перекрывал зазоры намотки нижнего слоя.
• Наружная поверхность изготовлена в виде шланга их пластиката ПВХ.

АВБШв применяется в пределе температур от -50 до +50° С. При перегрузке максимальная норма нагрева равна +70° С.

Технические характеристики

Основные технические показатели АВБбШв представлены в таблице.

Кабель АВБбШв обладает уникальными техническими характеристиками. Это изделие отличается особой многофункциональностью

Специалисты утверждают, что применение именно АВБбШв – это лучшее решение в любой важной сфере при необходимости надёжного, безопасного и качественного электроснабжения

Область применения

Область применения АВББШВ ориентирована на обустройство электрических магистралей (с напряжением до 10 кВ) в гражданском и промышленном строительстве, предназначенных для подключения стационарных установок.

АВБбШв-кабель обладает основными характеристиками, которые позволяют осуществлять прокладку в следующих условиях:

• на высоте, не превышающей 4000 м;
• на объектах, где возможны периодические подтопления;
• под землей;
• в тоннелях;
• внутри разных типов помещений;
• на пожаро- и взрывоопасных объектах;
• на опорах ЛЭП.

Наличие слоя из стальной ленты, а также нескольких слоев ПВХ-изоляции различной плотности, существенно расширило область применения кабеля. Для обустройства магистралей ЛЭП используют силовой проводник с дополнительной защитой из битумного слоя.

Данный проводник можно использовать в частном секторе. Особенно он будет уместен при обустройстве хозяйственных построек и подземных коммуникаций.

Алюминиевый кабель производитель не рекомендует применять для прокладки электропроводки в доме, однако это не является запретом на его использование в этих целях. Все дело в низкой цене. Медный аналог может стоить в 4 раза дороже, при этом технические и эксплуатационные параметры обоих вариантов практически идентичны.

Особенности прокладки, разделки и подключения кабеля

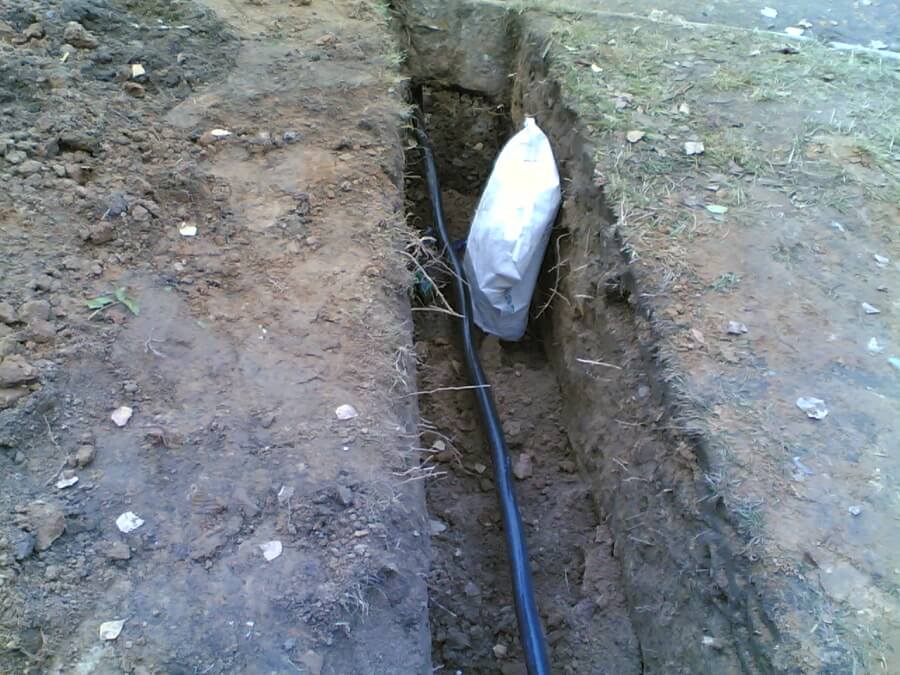

Траншея для кабеля должна быть глубиной не менее 0,7 м и шириной не менее 0.5 м.

Сама структура кабеля с бронированной оболочкой предполагает его прокладку в условиях, где возможны мощные механические воздействия на него, которым он успешно противостоит. Поэтому не рекомендуется дорогостоящий кабель с бронью прокладывать там, где это можно сделать другим менее дорогостоящим. АВБбШв часто прокладывают под землей, от опор ЛЭП или трансформаторных подстанций к РУ объектов, на которые подается электропитание.

Учитывая вес, и жесткость кабеля укладка осуществляется с барабана, который устанавливается над траншеей на специальных козлах. Кабель последовательно разматывается и кладется на дно траншеи, подсыпанное и утрамбованное 7-10 см слоем песка.

После все засыпается песком на 5-7см, прокладывается слоем кирпича, сверху накладывают сигнальную ленту. Кирпич и лента являются защитным слоем на случай проведения земельных работ, чтобы предотвратить повреждение кабеля.

На концах кабеля в местах подключения кабель разделывается, снимается слой изоляции и бронированной ленты. Для исключения попадания влаги путем всасывания конденсата под изоляционный слой или прямым потоком воды, в сетях до 10 кВ концы заделываются разными способами:

• Стальной воронкой;
• Резиновой перчаткой;
• ПВХ воронкой с эпоксидными смолами;
• Поливинилхлоридными лентами и термоусадочными трубками;

Снятие изоляционного и бронированного слоя осуществляется на определенном расстоянии от концов в зависимости от устройства, которым осуществляется герметизация концов кабеля.

• Г – оголенные концы жил;
• Ж – изоляционный слой токопроводящей жилы;
• П – слой поясной изоляции;
• О – промежуточная оболочка изоляции;
• 4 – бронированные ленты кабеля;
• А – расстояние разделки от концов кабеля до бронированной ленты

Размеры для разделок с эпоксидными воронками КВЭп и КВЭз

Размеры воронок подбираются под размер кабеля, для резиновых перчаток и полихлорвиниловых лент разделка изоляции имеет другие размеры

Пример установки кабеля с резиновой перчаткой на конце в РУ или РЩ

Размеры для разделки кабеля под КВВ полихлорвиниловую ленту:

 На концы токопроводящих жил методом опрессовки крепятся алюминиевые наконечники по сечению жилы, потом они привинчиваются к шинам на распределительных устройствах. К бронированной ленте обязательно припаивается провод с наконечником, который крепится к контуру заземления с обеих сторон кабеля.

Область применения

Ну и один из наиболее интересующих Вас вопросов: где же применяется данный вид электрического кабеля.

Согласно стандартам, область применения АВБбШв следующая:

• климат: тропический, сухой, умеренный;
• взрыво- и пожароопасные помещения;
• зоны повышенной влажности – коллектор, туннель, шахта и т.д., причем трасса может быть как горизонтальная, так и наклонная;
• в воздухе, если существует опасность механического повреждения линии электросети;
• в земле, только в том случае, если кабель в процессе эксплуатации не будет подвергаться растягивающим усилиям.

Как Вы видите, область применения АВБбШв довольно обширная и не имеет значительных ограничений

Обращаем Ваше внимание на очень важный нюанс: если в маркировке присутствует буква «Т» (тропический), значит изделие имеет повышенную устойчивость к поражению плесенью

Что касается бытового использования, силовой кабель АВБбШв очень хорошо зарекомендовал себя для подземной прокладки линии к дому (как показано на фото). Несмотря на то, что жилы изделия алюминиевые (их стараются не использовать из-за хрупкости), проводник пользуется популярностью при монтаже электропроводки в доме и на даче. Высокий спрос связан с низкой стоимостью изделия. В отличие от более надежного медного аналога – ВБбШв, алюминиевый в 3-4 раза дешевле, что позволяет сэкономить приличную сумму денег.

Если Вы решили использовать данный вариант кабеля в собственной электропроводке, обязательно осуществите расчет сечения кабеля по мощности и току, чтобы жилы смогли выдержать токовые нагрузки от электроприборов.

Как правильно выбрать кабель?

Перед тем, как приобрести кабель для использования его в домашних условиях, необходимо определить требуемое сечение жил в соответствии с мощностью тока. При этом также следует учесть количество и мощность бытовых электроприборов и суммарную нагрузку на сеть.

При выборе следует учесть тот факт, что многие производители для экономии снижают площадь сечения жил на 10% (что допускается по ТУ). Уменьшение площади снижает технические характеристики провода, что может привести к созданию аварийной ситуации, потому предпочесть следует продукцию от проверенных производителей. Проверить сечение можно при помощи специального инструмента либо визуальным контролем обшивки.

Понимание правил расшифровки аббревиатуры названия также в немалой степени поможет при подборе кабеля. По маркировке можно определить внутреннюю конструкцию и виды примененных при изготовлении материалов.

АВБбШв 4х16 — надежный, качественный и проверенный временем силовой кабель

Технические характеристики кабеля

По результатам различных испытаний для всех модификаций кабеля АВБбШв установлены предельно допустимые значения:

• Максимальная температура эксплуатации в окружающей среде в интервале -50 ̊С…+50  ̊С;
• Максимальная температура токопроводящих жил не более 70 ̊С, выше считается аварийным режимом эксплуатации. Работа в таком режиме допускается только 8 часов в течении суток, а на протяжении всей эксплуатации кабеля не более 1000 часов;
• Состав изоляции кабеля препятствует распространению пламени (негорючий);
• Короткое замыкание возникает в течении 5 сек при температуре 160 ̊С;
• Производители делают два вида кабеля с номинальным напряжением 1000В и 600В;
• Электроэнергия передается при напряжениях 220В и 380В с частотой 50Гц;
• Монтажные работы без подогрева допускается проводить при температуре не более -15 ̊С;

При соблюдении всех правил эксплуатации производители дают гарантийные обязательства на 5 леи и продолжительность эксплуатации кабеля до 30 лет.

Таблица производимых сечений кабеля АВБбШв с секторными (треугольными жилами):

Характеристики кабелей с другими конструкциями проводов, круглые и многожильные при одинаковых сечениях могут отличаться, это надо учитывать при выборе кабеля и расчете необходимых параметров.

В поиске правильного решения

Сегодня товарный ряд силовой  кабельной продукции имеет обширный ряд. Они рассчитаны на функционирование в электрических сетях промышленного класса. Эти изделия отличаются низкой гибкостью и рассчитаны на напряжения от 0,4 кВ до 10 кВ. Между собой они выделяются техническими параметрами и характеристиками. Например, способностью передавать электроэнергию в агрессивных условиях и пожароопасных зонах. Также они разнятся своими конструктивными особенностями. Поэтому перед подключением электроустановки в электрическую сеть постает вопрос. Как правильно выбрать кабель?

В последнее время специалисты рекомендуют останавливать свой выбор на бронированных кабелях. По своим характеристикам и конструкциям они более надежны в работе и не требуют особенных условий в процессе монтажа. К этому ряду относятся кабели АВБШв и АВБбШв. Но, в чем их отличие? Какие технические характеристики, и какие требования в монтаже?

АВБбШв

Как не стать жертвой подделки?

Итак, последний из пунктов, на котором хотелось бы остановиться более подробно — выбор качественного производителя бронированного кабеля типа АВБбШв. На сегодняшний день существует множество компаний, занимающихся производством электротехнических изделий, в том числе и проводников тока. Проблема в том, что немалая часть из них экономит на материале, что влияет на такие показатели, как фактический размер жил и качество материалов.

К примеру, если Вам по расчетам нужен кабель минимальным сечением 16 мм2, то не факт, что купите Вы продукт именно с таким значением. В большинстве случаев диаметр жил меньше на 10-15%, что негативно влияет на допустимые токовые нагрузки. В итоге после электромонтажа может произойти выход проводки из строя, короткое замыкание и как следствие трудоемкие ремонтные работы.

Чтобы такого не случилось, рекомендуем отдавать предпочтение качественным производителям кабеля АВБбШв, которых рекомендуют на множестве форумов и которые, в свою очередь, имеют массу положительных отзывов.

Среди таких производителей следует выделить:

1. Кольчугинский завод
2. Амурский кабельный завод
3. Энергокабель
4. Севкабель
5. Псковкабель

Помимо этого, рекомендуем Вам перед покупкой самостоятельно проверить товар, с помощью одного из способов определения диаметра жил. Если значения соответствуют и внешний вид кабеля не вызывает сомнений, можете смело покупать его.

Вот и все, что хотелось рассказать об условиях применения, производителях и технических характеристиках кабеля АВБбШв. Надеемся, что информация была для Вас интересной и полезной. Если возникли какие-либо вопросы, задавайте их нашим специалистам в категории «Вопрос электрику»!

Часто задаваемые вопросы

Вопрос №1. Можно ли прокладывать подземную линию силовым кабелем АВБбШв на торфянике?

Можно, только кабель требуется уложить в пластиковую трубу для исключения контакта с агрессивной средой.

Вопрос №2. При прокладке наклонной трассы допускается ли применение кабеля АВБбШв?

Силовой кабель марки АВБбШв допускается укладывать в кабельных магистралях, проходящих как горизонтально, так и под уклоном.

Вопрос №3. Существует ли защита кабеля от плесени, раз уж область его применения распространяется на места с повышенной влажностью?

Защиты как таковой не существует. Для таких условий эксплуатации необходимо использовать кабель, в маркировке которого присутствует литера «Т».

Вопрос №4. Можно ли использовать АВБбШв для прокладки домашней электропроводки?

Несмотря на то, что применение алюминиевого провода не приветствуется электриками для разводки домашней сети, из-за своей дешевизны кабель часто используется в домашней электропроводке.

Вопрос №5. Допускается ли прокладка кабеля в воздушных линиях?

Да. При вероятности повреждения кабеля в условиях подземной укладки, допускается устройство воздушной линии.

Конструкция силового кабеля

Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный

Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:

• А — токопроводящая жила выполнена из алюминия;
• В — сердечник укрыт ПВХ-изоляцией;
• Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
• Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.

Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.

Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2

Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.

Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.
