Плинтусный обогреватель. виды и типы. работа и особенности

Нюансы установки

Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.

При проведении установки самостоятельно потребуются специальные инструменты

Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.

Установка системы проводится с соблюдением технологии и при правильном расчете расположения отдельных элементов

Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.

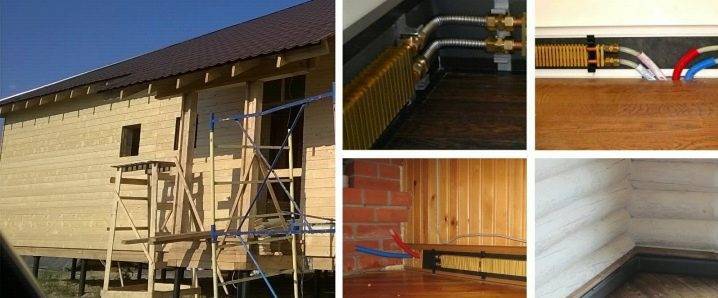

Подсоединение выходов водяной конструкции

При установке плинтусной системы необходимо соблюдать некоторые правила:

плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
обязательно производится разметка при помощи отбивочной нити;
делаются отверстия под бурение;
в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
монтируются перемычки, и проводится заземление;
каждый элемент подключается последовательно.

Верхнее покрытие может быть любого цвета и дизайна

После монтажа необходимо включить плинтус и протестировать его работу. Затем система прикрывается всеми необходимыми заглушками и крышками

Важно правильно установить терморегулятор. Его монтируют на расстоянии полутора метров от нагревающих элементов

При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления. В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор.

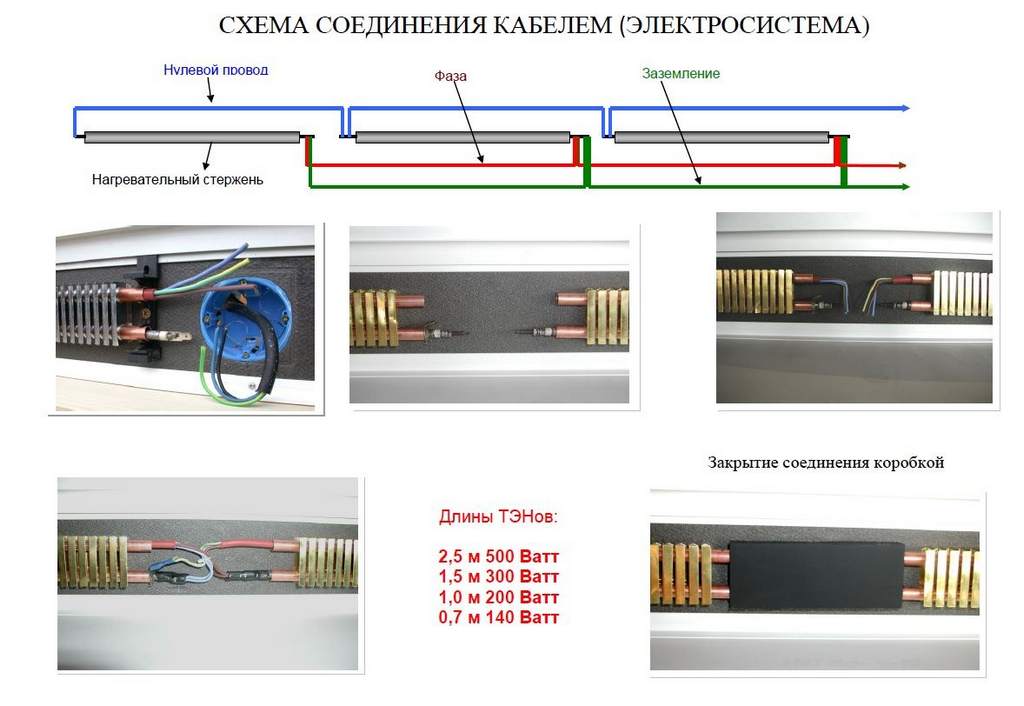

При укладывании кабеля также существуют некоторые нюансы. Нагревательные элементы подключаются параллельно. Кабель можно замаскировать несколькими способами. Можно проштробить отверстие в стене или убрать его в короб снаружи. Кабель укладывается в направлении терморегулятора или распределительной коробки.

Советы и рекомендации

Итак, стоит отметить, что обогрев квартир и домов с помощью теплого плинтуса является одним из самых перспективных направлений обогрева помещений на сегодняшний день. Он обладает большим техническим потенциалом, его разновидности прочнее, надежнее и комфортнее традиционных. Теплые плинтуса были известны еще с начала XX века и уже успели сформировать свою базу положительных оценок и отзывов. Можно выделить всего две общие рекомендации для будущих строителей и уже опытных застройщиков.

Не нужно искать идеальную формулу для установки плинтусного отопления в помещении, ведь ее не существует. Однако не нужно бояться работать с планами, цифрами и таблицами, поскольку точные исчисления параметров комнаты, технических данных, индивидуальных характеристик здания и строения помогут составить цельную картину условий будущей эксплуатации.
Технический прогресс добился такого уровня, что даже самые привычные бытовые приборы могут стать отличными дополнениями для интерьера. Конструкция теплых плинтусов уникальна, она настолько универсальна в цветовых и дизайнерских сочетаниях, что можно создать индивидуальный теплый плинтус – надежный, долговечный и красивый.

Процесс монтажа теплого плинтуса смотрите в видео ниже.

Преимущества и недостатки плинтусного отопления

Главным достоинством плинтусных конвекторов отопления считается их компактность. Эти отопительные приборы обладают высотой от пола не более 15 см при толщине всего 3 см.

Следует перечислить и другие преимущества:

равномерный обогрев помещения по всей его площади и стабильная температура воздуха как возле пола, так и под потолком;
надежная защита стен от сырости и, как следствие, от грибка и плесени, что особенно важно для конструкций деревянного дома;
снижение расхода топлива на 22% благодаря тому, что отпадает необходимость платить за «лишнее» тепло;
менее трудоемкий монтаж плинтусного оборудования и доступность ремонта;
современный дизайн, подходящий к любому стилю интерьера.

Изучая отзывы о плинтусном отоплении, нельзя не заметить, что данная система обладает и недостатками:

высокая стоимость приобретаемого оборудования и оплаты монтажных работ;
необходимость использования в системе циркуляционного насоса;
сложности при балансировке системы по степени нагрева каждого из конвекторов;
требование, чтобы плинтусные отопительные радиаторы не были загорожены предметами мебели.

Как самому смонтировать теплый плинтус

Электрический конвектор подобного типа мобилен и позволяет устанавливать его везде, где есть розетка с заземлением.

Идеальный вариант – установка теплого плинтуса по всему периметру помещения, хотя возможен вариант его размещения только вдоль одной или нескольких стен.

Теплый плинтус своими руками устанавливается очень просто. Порядок монтажа будет следующим:

Определяемся с высотой установки плинтусного обогревателя. Минимальный зазор между полом и плинтусом – 1см, между устройством и стеной – 15мм.
Заранее проводим разметку по уровню, чтобы линия плинтуса была ровной и не подпортила общий интерьер.
Сначала клеим теплоизоляционную ленту на весь участок стены, где будет располагаться обогреватель плинтусного типа. Это нужно сделать обязательно, чтобы тепло шло внутрь помещения.
По всей длине монтируются специальные кронштейны или держатели, на которые потом будет установлен греющий модуль. В некоторых конструкциях ТЭН просто ложится внутри сделанной в плинтусе канавки. Держатели прикрепляются шурупами к заранее установленным в стене дюбелям через каждые 40– 50 см.

Устанавливаем обогревательный элемент на специально сделанные для него посадочные места кронштейнов. Соединяем между собой отдельные модули.
Устанавливаем терморегулятор и термодатчики. Высота установки – 120–150 см. Если нет желания штробить стены, провода можно спрятать в декоративные короба. Помните, что терморегулятор нельзя загораживать мебелью.
После присоединения всех проводов проверьте, как работает теплый плинтус во всех имеющихся режимах. Следует убедиться, что по достижении необходимой температуры терморегулятор отключает систему.

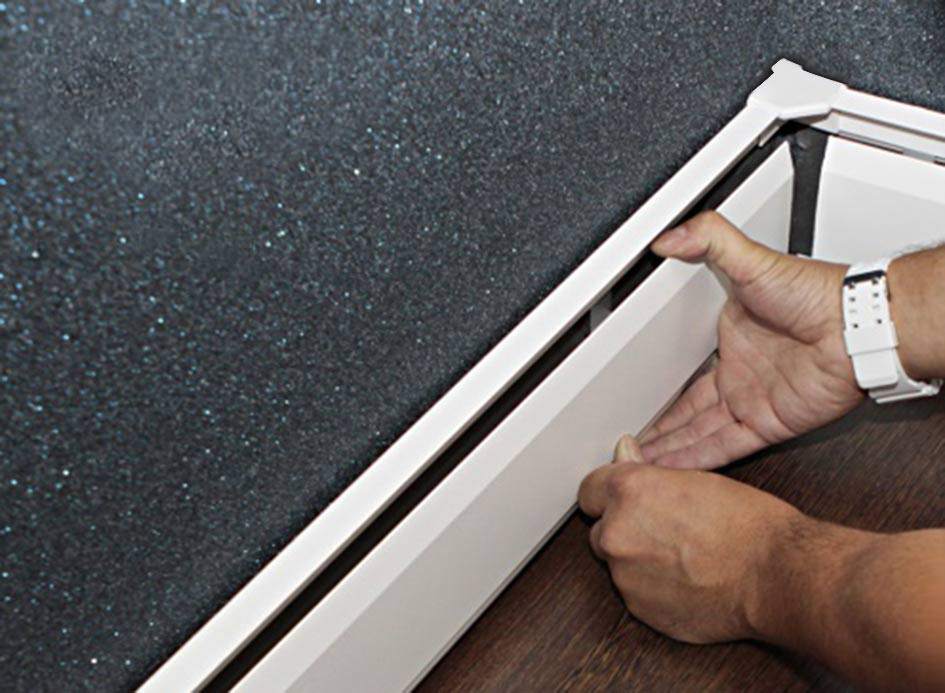

С мягким нажимом вставляем декоративную облицовочную панель в соответствующие пазы кронштейнов. Легкий щелчок – и монтаж завершен.

Конвектор плинтусного типа – новое слово в теплотехнике. Он приносит комфорт в наши квартиры и позволяет экономить средства и энергию.

Особенности и конструкция систем плинтусного отопления

Плинтусное отопление – это отличная альтернатива классическим отопительным системам. Впрочем, далеко от классики оно не ушло, ведь в его конструкции присутствуют все те же трубы, радиаторы, отопительные котлы и прочие обязательные атрибуты, вроде систем безопасности и расширительных бачков. Системы с традиционными радиаторами применяются для обогрева помещений различного назначения. Но у них есть несколько явных недостатков:

Обычные радиаторы намного крупнее плинтусных. Очень сложно спрятать подводимые к ним трубы.

Большие размеры радиаторов – это ключевой недостаток. Даже самые компактные батареи, отличающиеся минимальной высотой, бросаются в глаза и требуют своей маскировки;
Невзрачный внешний вид радиаторов – их приходится скрывать с помощью специальных декоративных панелей. Еще один выход из ситуации заключается в приобретении дизайнерских моделей, но они «кусаются» по своей цене;
Повсюду видны трубы – безусловно, современные металлопластиковые трубы можно проложить под полами или замуровать в стены, но в случае аварийного прорыва их замена будет затруднена.

Плинтусная система отопления хороша тем, что здесь применяются малогабаритные радиаторы. Они располагаются в плинтусной зоне и довольно эффективно обогревают помещения любого назначения.

Плинтусный радиатор отопления – это малогабаритный отопительный прибор, изготовленный из цветных металлов. Здесь применяются медные трубы и алюминиевые рассеивающие пластины. Такое сочетание металлов позволяет добиться высокой производительности, ведь площадь рассеивания достаточно мала, в сравнении с традиционными батареями. Максимальная тепловая мощность радиаторов для плинтусного отопления составляет 200-280 Вт на 1 погонный метр.

Плинтусные радиаторы работают по принципу естественной конвекции. Они нагревают воздушные массы, те поднимаются вверх, а на их место приходит холодный воздух. Тем временем горячий воздух стремится к потолку, но вдоль стен – со временем они нагреваются, их температура достигает +25-26 градусов. При этом никакого теплового излучения стены не дают, что связано с их относительно низкой температурой.

Естественная конвекция характеризуется высокой скоростью прогрева помещений. А использование плинтусных радиаторов отопления делает обогрев более равномерным. Если в привычных нам отопительных системах с конвекторами мы нередко жалуемся на холод вблизи полов, то с использованием плинтусных батарей этого эффекта не наблюдается.

Типы плинтусного отопления

Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.

Водяные системы

Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.

Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.

Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.

Водяная плинтусная система отопления состоит из следующих частей:

Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
Защитные короба – ими закрываются сами радиаторы и трубы;
Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.

Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.

Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.

Электрические системы

Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.

Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.

Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.

Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.

Основные преимущества электрического плинтусного отопления над водяными системами:

Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
Нет теплоносителя – а значит, нет риска затопить соседей;
Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.

Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.

Как установить плинтусный обогреватель

К сожалению, это не то, что вы, как правило, можете сделать все самостоятельно, так как большинство плинтусных обогревателей, как правило, устанавливаются на кухнях, а иногда и в ванных комнатах.

Очевидно, что если вы используете систему, для которой не требуется вентилятор, например, обогреваемые плинтусы, вы не будете подвержены этому ограничению.

Как правило, для подключения нагревателя вам потребуется ответвление, но следуйте инструкциям производителя. Плинтусные обогреватели классифицируются как стационарные приборы, и электрическое соединение должно быть подключено через двухполюсную плавкую отводную линию с минимальным зазором 3 мм. Прибор должен быть заземлен.

Многие модели плинтусных нагревателей не будут работать с трубами центрального отопления с микропроходным отверстием, поэтому перед покупкой обязательно проверьте, есть ли у вас система центрального отопления с микропроходным отверстием.

Подсоедините проточный и обратный трубопроводы нагревателя в соответствии с инструкциями производителя. Рекомендуется установить запорный клапан на обоих концах, чтобы можно было извлечь устройство для ремонта или обслуживания. Большинство блоков снабжены гибким шлангом для облегчения подключения, но при подключении убедитесь, что они не перегибаются.

Обогреватель следует устанавливать на ровной ровной поверхности за плинтусом. Инструкции подтвердят размер отверстия, необходимого для нагревателя, и требуемый воздушный зазор вокруг него. Не рекомендуется устанавливать обогреватель на ковровое покрытие, если это возможно. После установки не должно быть доступа к устройству, кроме как через решетку перед цоколем.

Будет процесс ввода в эксплуатацию, который характерен для каждого нагревателя, но это будет включать в себя удаление воздуха из системы. Следуйте инструкциям, чтобы сделать это.

Установка плинтусного обогревателя — это относительно простая работа, и, за исключением электромонтажных работ, это проект, с которым большинство энтузиастов-любителей может с готовностью справиться. Обогреватели на цокольном или плинтусе являются отличной идеей по экономии места для замены традиционных радиаторов и должны рассматриваться как отличная альтернатива им.

Электрическая система отопления

Электрическая система отпления плинтуса

Электрическая система состоит из воздушного электрического нагревателя, который встроен в блоки радиаторов. Нагреватель находится в нижней трубе радиатора, сделанной из меди. В неё встроены ТЭНы мощностью 200 Вт/пог.м.

Верхняя труба умещает в себе кабель электрического питания, который полностью изолирован благодаря слою термостойкого силиконового материала. В качестве источника питания служит обычная электрическая розетка.

Электросистема подходит для обогрева любых помещений снормальным уровням влажности. Кроме того, по словам специалистов, монтажплинтусного отопления электрического типа делается намного проще, чемводяной системы.

Принцип работы

В отличие от классических обогревательных приборов, которые обогревают комнату за счёт создания высокой температуры воздуха, плинтусная система действует иным образом. Зона пониженного давления, создаваемая у близлежащих поверхностей, позволяет распространять поток воздуха вдоль большой поверхности. Благодаря этому происходит равномерное распределение тёплого воздуха по всему помещению.

Монтаж электрической системы отопления

Так как элементы радиатора должны обладать высоким значением теплопроводности, большую часть оборудования производят из меди и алюминия. Плинтусные радиаторы отопления не целесообразно нагревать до максимальной температуры и достаточным значением будет 40C. Это обеспечит безопасность для жильцов, поскольку температура нагретой стены будет на 2-4 градуса ниже.

Радиаторы монтируются вдоль стен по всему периметру помещения. Короба с ТЭНами, сделанные из металла,имеют две щели в нижней и верхней части. Воздух попадает в нижнюю щель, нагревается до нужной температуры и выходит через верхнее отверстие, стелясь вверх по стене. Поверхность, возле которой находится плинтусный радиатор, нагревается и далее воздух равномерно распространяется по всей комнате.

Самостоятельная установка системы «теплый плинтус»

Рассмотрим более подробно, на что следует обратить внимание при самостоятельной установке отопительного оборудования. Необходимо учитывать, что водная и электрическая система имеют ряд особенностей и отличаются способом функционирования

Системы обогрева плинтусного типа являются отличным вариантом при благоустройстве таких помещений, как зимний сад, утепленный балкон, лоджия, веранда

Электрическая система

Сложность монтажа в том, что внешние элементы электрического теплого плинтуса – это всего лишь верхушка айсберга, а его установка — заключительный, наиболее простой этап. Главная работа планируется еще в момент проектирования, когда рассматриваются варианты подводки коммуникаций – труб и связанного с ними электрического оборудования.

Коэффициент теплопроводности меди равен 390 Вт/м•К, а алюминия — 236 Вт/м•К. Благодаря высоким показателям эти два металла используются при изготовлении элементов плинтусных систем

Вначале прокладывают силовой кабель (220 В) с выходами в местах подключения ТЭНов и термостатов, затем заливают полы, штукатурят стены, производят отделку помещения. Если при монтаже силового кабеля или инженерного оборудования произойдут ошибки, исправить их будет довольно сложно – как минимум, придется вскрывать цементную стяжку.

К сожалению, метраж теплого плинтуса ограничен. Обычно длина одного контура не должна превышать 15 м, иначе система будет работать неэффективно

Элементы плинтуса устанавливают в последнюю очередь, когда полностью завершены отделочные работы. Действовать необходимо строго по схеме, идущей в комплекте с оборудованием. Как правило, работы сводятся к размещению элементов вдоль стен, подключению к электропитанию, регулировке термостатов.

Водяное отопление

Перед тем, как установить тёплый водяной плинтус своими руками, необходимо от коллектора до места монтажа проложить ПВХ трубы. Затем вдоль периметра или в выборочных местах крепятся отопительные элементы, параллельно присоединяются греющие модули. После опрессовки и балансировки производят окончательную отладку автоматической системы и делают пробный запуск.

Для того чтобы пластиковые трубки служили дольше, необходимо соблюдать несколько условий. Например, температура теплоносителя не должна превышать 85 градусов, а давление — подниматься выше 3 атмосфер

Достоинства и недостатки ИК-отопления

Мы уже знаем, что естественная конвекция обладает целым ворохом определенных достоинств. Давайте теперь посмотрим, чем выделяется ИК-отопление и в чем заключаются его положительные черты:

При плинтусном отоплении воздух в помещении прогревается равномерно.

Равномерный прогрев по всему объему – прогревая полы, стены и окружающие предметы, инфракрасные электрические теплые плинтусы создают невероятно приятную атмосферу. Температура воздуха вблизи полов, в средней части и под потолком будет примерно одинаковой. Благодаря этому жильцы могут забыть о том, что такое мерзнущие ноги;
Нет ощущения перегретого воздуха – это ощущение возникает, когда находишься близко к конвекторам. Воздушные массы здесь прогреваются довольно интенсивно, что вызывает у некоторых людей дискомфорт. В случае с ИК-отоплением никаких неприятных ощущений не будет;
Отсутствие негативного влияния на самочувствие – мощные инфракрасные обогреватели, воздействуя на человека, могут спровоцировать головную боль и чувство какого-то онемения. Электрические теплые плинтусы не разогреваются до высоких температур, поэтому создаваемая ими атмосфера очень мягкая и комфортная;
Небольшая экономичность – за счет накопления тепла в окружающих предметах, инфракрасные электрические теплые плинтусы позволяют сэкономить некоторое количество электроэнергии;
Нет ощущения холода от стен – за счет ИК-излучения они прогреваются, наполняя комнаты теплом. То же самое относится и к полам, которые тоже могут быть очень холодными;
Полная безопасность для всего живого – от ИК-излучения не пострадают ни взрослые люди, ни дети, ни домашние животные. Поэтому ИК-плинтусы можно спокойно размещать в детских комнатах;
Совместимость с любыми другими отопительными приборами – при необходимости, вы можете дополнить ИК-обогреватели конвекторами, тепловентиляторами и любыми другими обогревателями.

Есть и определенные недостатки:

Низкая распространенность плинтусных обогревателей – в некоторых населенных пунктах их придется приобретать под заказ;
Высокое потребление электроэнергии – справедливо для любых типов электрического отопления;
Для эффективной работы электрических инфракрасных теплых плинтусов необходимо утеплить дом – иначе тепло будет уходить в никуда.

Особенности водяного плинтусного отопления

Наиболее популярным вариантом плинтусного отопления является водяное. Основу данного вида отопления представляет радиатор, распределитель и трубы. В трубы не должно проникать кислорода для безопасности от создания пробок, препятствующих прохождению тепла.

Трубы для данного вида отопления прокладываются в плинтус, под покрытие пола и внутри стен. Также, помимо внутренних труб, имеется наружная гофротруба, при помощи которой система регулируется.

В данной системе отопления температура должна строго соответствовать предельно возможной. С этой целью к системе обычно монтируются дополнительные приборы.

Классификация плинтусного отопления

Существует два типа плинтусного отопления: в первом случае обогрев происходит при помощи электроэнергии, во втором – теплоносителя, нагретого до определенной температуры.

Радиаторные блоки электросистемы оснащены воздушными ТЭНами мощностью 200 Вт/пог. м, встроенными в одну из медных трубок. Вторая трубка предназначена для кабеля питания, изолированного силиконовым термостойким материалом. Электропитание подается в систему из обычной электрической розетки. Теплый плинтус данного типа служит для обогрева любых помещений, кроме тех, где превышен уровень влажности.

Монтаж электрической системы отопления гораздо легче, чем водяной. Обогревательные элементы находятся внутри короба, а дополнительные устройства вроде коллектора или подводящих трубок не нужны

Водяное плинтусное отопление – это система, состоящая из следующих элементов:

Распределительный коллектор – пара стальных трубок, через которые производится подача теплоносителя и его возврат.
Теплый плинтус (радиатор), состоящий из двух частей – теплообменника и короба, в который он заключен.
Комплект пластиковых трубок: первая — гладкая меньшего диаметра заключена во вторую, более широкую, гофрированную, которая играет роль чехла.

Медные трубки теплообменника, как правило, имеют стандартные размеры: внешний диаметр – 1,3 см, внутренний – 1,1 см. На трубках зафиксированы ламели из латуни или алюминия, обладающих высокой степенью теплопроводности.

Схема устройства плинтусного конвектора: 1 – пластины (ламели), 2 – воздушная заслонка, 3 – труба из меди, 4 – прокладка из пластика, 5 – кронштейн для фиксации в коробе, 6 – стальная панель, 7 – суппорт

Труба, по которой подается теплоноситель, недаром заключена в гофрированную оболочку. Это не только защита, но и способ быстрой замены. Труба монтируется в стену или пол, и в случае износа пластика внутреннюю трубку легко заменить, выдернув ее из широкой. К счастью, ремонт требуется крайне редко, так как пластиковые трубы устойчивы к воздействию солей, растворенных в воде, а доступ воздуха внутрь системы перекрыт.
