Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

• Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
• Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

2Чт, 6 Мар 2008 21:48

Минимальные сечения медных проводников: — для стационарной проводки — 1,5 мм кв. — для гибких соединений = 0,75 мм кв. Эти данные из ГОСТа на электропроводки. Есть, конечно, «умельцы», которые витой парой освещение гонят, но это не говорит о том, что это правильно.

АНТ написал(а):

Не верное утверждение в корне. Может получится не полное КЗ, а значительное уменьшение сопротивления изоляции и токи будут не предсказуемыми… и Ваша проволочка 0,5 «сварится»… А вот в самом светильнике можете использовать проводники 0,75 — это допускается ГОСТом.

Общие принципы установки точечного светильника

Согласно существующим нормам и стандартам проводка для подобных ламп скрывается непосредственно в толще стены. Такой подход позволяет избавиться от висящих проводов, которые визуально «захламляют» внутреннее пространство помещения. Тем не менее, следует не только точно рассчитать место прохождения провода, но и любым удобным способом задокументировать его.

Для того, чтобы сделать борозду для прокладывания провода питания, потребуется перфоратор или дрель с ударной битой. Толщина желоба должна составлять порядка нескольких сантиметров, так как некоторые модели точечных светильников комплектуются толстым кабелем.

Встречаются ситуации, когда длины провода недостаточно для питания источника освещения. Не рекомендуется делать «самоделки» и соединять несколько проводов в один. В профильных магазинах продаются кабели различной длины, поэтому следует воспользоваться готовым вариантом. Если все же было принято решение об использовании такого варианта, то убедитесь в работоспособности соединения, а также в том, что соединение было изолировано.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

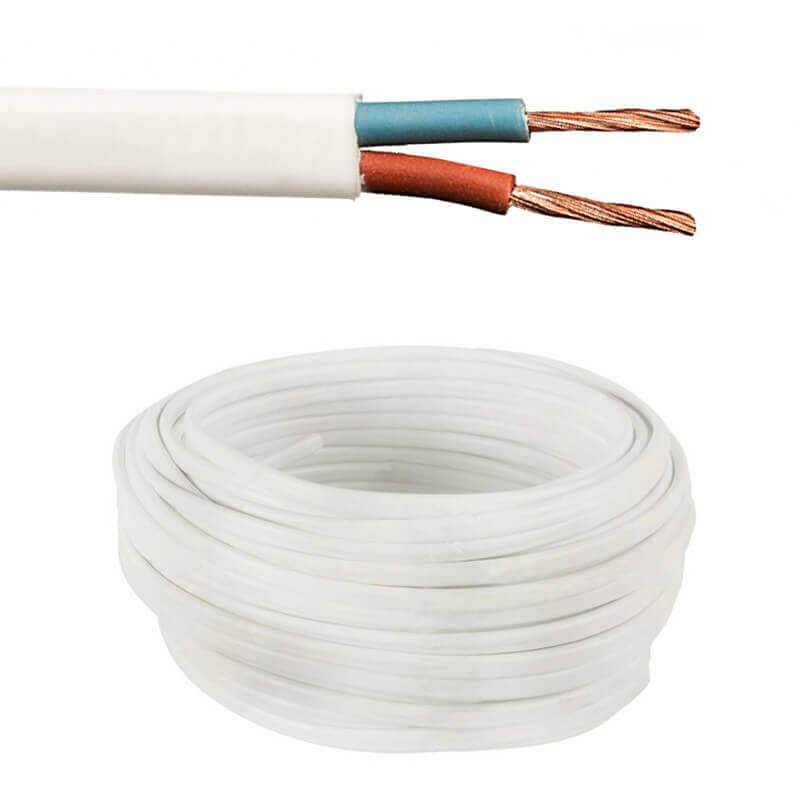

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Меры безопасности при разводке проводов под точечные светильники

При проводке освещения, вне зависимости от типа и вида осветительных устройств необходимо отключит подачу напряжения на основной кабель питания. Весь инструмент используемый при работах должен иметь надежную изоляцию.

При выборе провода и кабеля питания необходимо обратить особе внимание на соответствие его сечения расчетной нагрузке. В домах или жилых помещениях, в которых предусмотрена схема заземления однозначно стоит остановиться на трехжильном проводе

В этом случае вероятность случайного поражения электрическим током при эксплуатации электроприборов будет сведена к минимуму. Оболочка кабельной продукции должна иметь высокую стойкость к возгоранию и способность к затуханию.

В точках контакта и соединения проводов запрещается использовать самодельные скрутки. Необходимо применять специальные клеммы или обжимные гильзы.

Соблюдая вышеперечисленные советы и требования при создании разводки под точечные светильники можно добиться максимальной безопасности, как при проведении работ, так и в процессе их эксплуатации.

Какие точечные светильники выбрать?

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

• Над спальным местом;
• Над рабочей зоной;
• В зоне отдыха и месте для чтения;
• На кухне или комнате над столами.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности

Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир. Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»). Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Для двухжильного кабеля имеем только фазу и ноль.

4Пт, 7 Мар 2008 01:25

sergey_sav написал(а):

Тогда объясните мне пожалуйста почему в светильнике можно 0,75 – где логика? Много ли  Вы видели заводских светильников например люстр с проводами 0,75 мм? В лучшем случае 0,5 мм, а очень часто 0,35 и даже меньше. (Другое дело промышленные светильники там действительно 0,75) Кроме того понятия «неполное КЗ» у электриков не существует. Есть понятие пониженная или увлажненная изоляция. Которая либо самоустраняется за счет самоподсушивания протекающими токами, либо переходит в КЗ вследствии пробоя. А КЗ оно есть КЗ!!! Есть неполнофазное КЗ, но это уже высшие материи.

electro написал(а):

Ни в одном из приведенных примеров отсечки нет. Я имел ввиду автоматы типа АП-50 или автоматические пробки, которые и сейчас выпускаются. То есть аппараты имеющие токовую катушку отключения. Эта катушка мгновенно отключает аппарат при достижении определенного значения тока протекающего через неё. Тепловой расцепитель в отличие от катушки имеет значительную тепловую инерцию, и время его отключения сильно зависит от ряда исходных факторов: Тока предшествующего КЗ; Исходной температуры теплового расцепителя. Материала биметаллической пластины и нагревательного элемента (иногда это разные детали) И наконец от температуры окружающего воздуха. (Т.е. от степени охлаждения)

А вообще я хотел узнать ссылочку где можно найти Ампер-секундные характеристики современных автоматов. Чтобы клиенту доказать свою правоту расчетом на термическую стойкость применяемых проводов. Снимать их самому довольно муторно да и клиент может не поверить в достоверность данных, он у меня математик все расчеты проверяет. Реально гораздо проще это сделать опытным путем. Как я рассказывать не буду «дурной пример заразителен», а без достаточных знаний повторять эти опыты опасно.

Спасибо конечно за ответы, но пока аргументы не убедительные.

Как провести проводку под точечные светильники в различных типах потолков

Существует два вида подключения электрических устройств в единую цепь. Это последовательное и параллельное соединение. При первом варианте подвести проводку под точечные светильники не составляет большого труда. Как понятно из названия типа соединения, осветительные устройства подключаются друг за другом и при этом имеют только одну точку контакта с предыдущим и следующим устройством. Достоинством последовательного соединения является экономия на количестве кабеля или провода, а недостатком можно считать то, что при выходе из строя одной лампы система освещения перестает работать полностью.

Сделать проводку освещения, используя параллельное соединение значительно сложнее. Она предполагает больший расход проводов, а также наличие дополнительных точек контакта в местах разветвления. Но это самый распространённый вариант сделать разводку проводов под точечные светильники надежной и эффективной при эксплуатации.

Внешний вид и световые эффекты

Освещение несет не только функциональную нагрузку. Часто это еще и декоративная составляющая. Чтобы выбрать точечные светильники по этому принципу было немного проще, разделим их на категории:

• В некоторых помещениях — ванной, например, особые дизайнерские изыски не требуются. Тут самые популярные модели у которых снаружи остается только кольцо. Такие же модели ставят если интерьер разработан в стиле, не терпящем «украшательств» — минимализм, хай-тек, лофт. Модели выбирают одинаковые, только подход к выбору цветового решения может быть разный.

• Если интерьер хочется «оживить», подойдет точечные светильники с декоративными плафонами. Они есть самые разные — с шарами, цилиндрами, резными плафонами. Стили — самые разные.

• Если нужны на потолке»световые эффекты» — игра света и теней, смотрите в сторону моделей с хрустальными плафонами и/или подвесками. Есть они, снова-таки, в разных стилях — геометрическая огранка, в виде цветов и т.д.

На самом деле выбор по дизайну — чуть ли не самое сложное, потому что тут есть еще и поворотные модели, и по две-три-четыре лампочки в одном корпусе, и с различными вставками другого цвета,  и с росписью, чеканкой и т.д. и т.п.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

• Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
• Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.
