Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
2. Включающий механизм.
3. Контакты. Соединяют и разрывают общую цепочку.
4. Зажимы. Используются для подключения к защитному устройству.
5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Часто задаваемые вопросы

1. Какие гребенки лучше поставить на выключатели, если предусмотрены разъемы для штыревых конструкций и FORK вилок?

Оба варианта конструкций обеспечивают надежный контакт, некоторые считают, что площадь соединения вилочных контактов больше чем штыревых. Такие сравнения не отмечаются в технических параметрах.

1. Как определить сечение контактов шины, чтобы узнать допустимое напряжение и токи нагрузки?

Эти параметры указываются в паспорте на изделия при покупке и отмечаются маркировкой на корпусе и теснением на медной шине.

Устанавливайте шины в соответствии с максимальными по току параметрами автомата в ряду.

Подключение УЗО и дифференциальных автоматов

Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

• Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
• Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО. Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается. При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

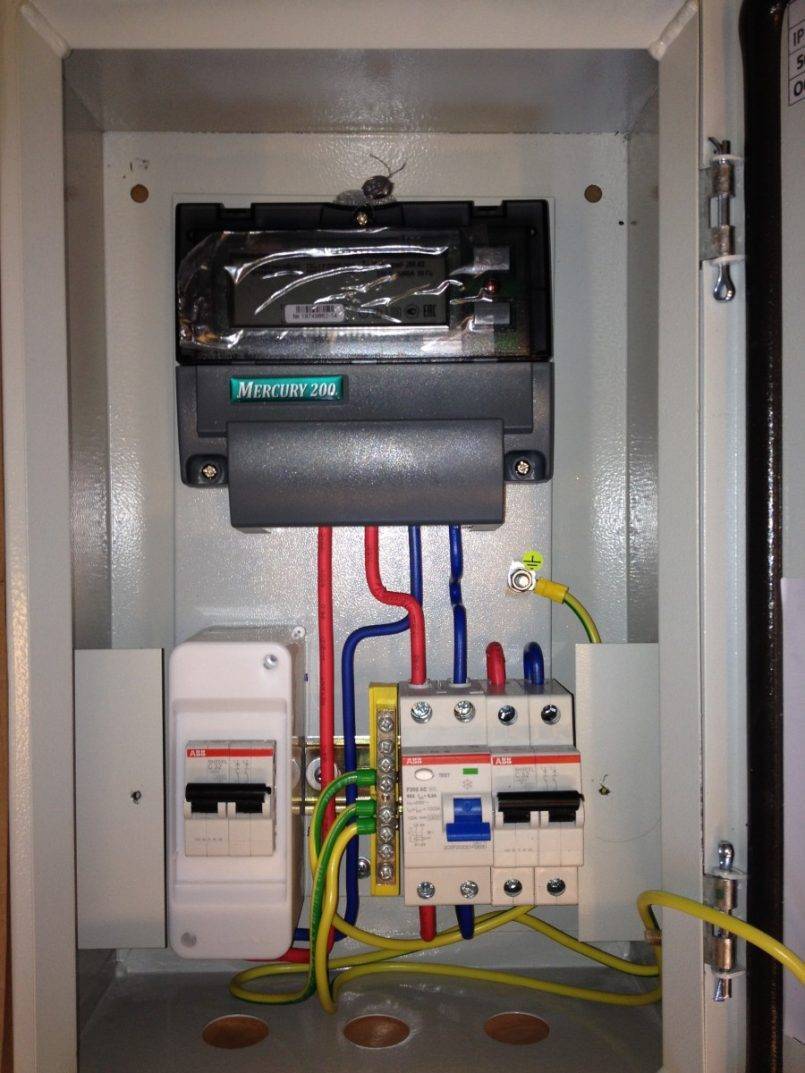

Электросчетчик

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

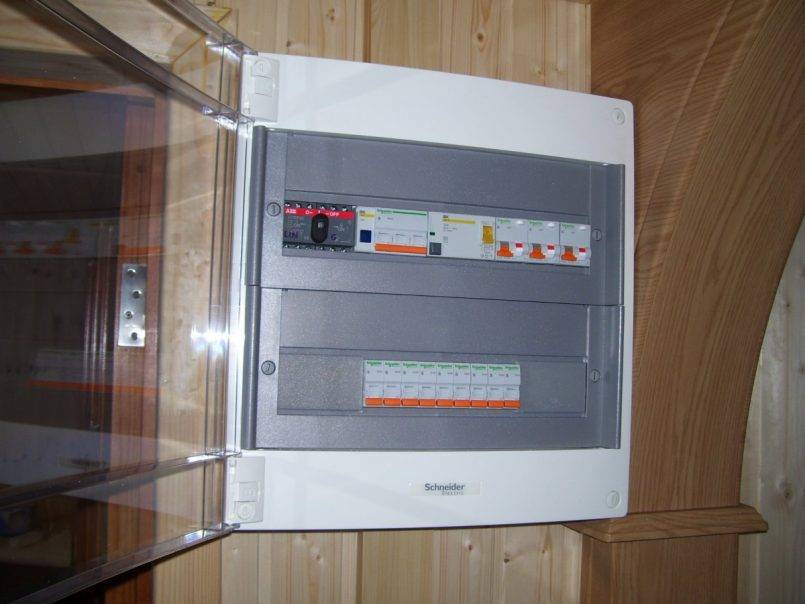

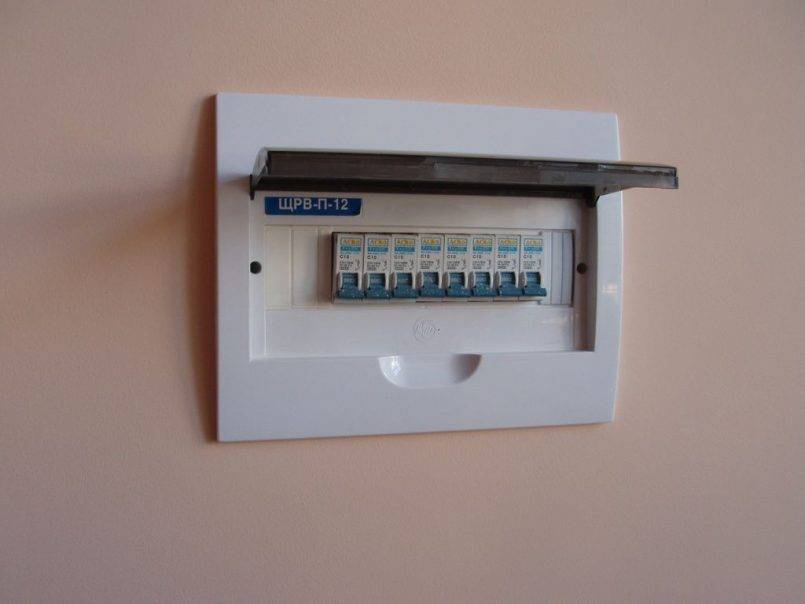

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.  Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Особенности монтажа

Сечение перемычек или шин между защитными автоматами подключенных к одной фазе делается из расчетов относительно переключателя, через который проходит самый большой ток нагрузки. Эту ошибку часто допускают не опытные монтажники, если поставить перемычки в цепи из расчета на токи автомата рассчитанного на 10А, а в цепи будет нагрузка в 25А, то контакты на этом автомате обязательно будут выгорать. Фабричные шины делаются одним сечением по всей длине, соблюдая правило установки исходя из максимального тока нагрузки, в цепи автоматов сборка будет функционировать долго.

Расстояние между штыревыми отводами на шинах

В некоторых случаях, когда автоматические выключатели на одной рейке надо подключить к одной фазе, а формы и габариты их отличаются. Появляются проблемы, контакты шины могут не совпадать с клеммами автоматов, в этом случае соединения делаются многожильными или одиночными проводами. В данной ситуации допускается использовать перемычки различного сечения с учетом последовательности подключения защитных автоматов. В первую очередь подключается автомат самой большой мощности, потом меньше и последним в цепи автомат с минимальным значением токовых нагрузок. По мере снижения номинала автоматов, уменьшается допустимое сечение проводов на перемычках.

Монтаж перемычек в однофазных сетях не значительно отличается от установки перемычек в трехфазных цепях. Однофазные линии разделяют на группы подключением одиночных автоматов к одной фазе. В случае с трехфазными цепями, подключаются тройные, комбинированные автоматы, в то же время допускается возможность подключения одиночных автоматов защиты на каждую фазу в отдельности.

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Критерии выбора, способа соединения автоматов защиты

В первую очередь, исходят из проектной документации, определяют какие характеристики цепи, сколько автоматов планируется установить в РЩ на каждой фазе, электрические параметры этих автоматов.

На промышленных объектах, где в распределительных щитах на одной дин – рейке к одной фазе подключается много автоматических выключателей. Особенно когда расключения осуществляется с трех фаз по разным группам потребителей электроэнергии. Рационально устанавливать соединительные шины фабричного производства, это значительно сократит большой объем работ, повысит надежность соединений и стабильность работы производственных электроустановок.

На распределительных щитах в жилых помещениях автоматы, подключенные к мощным электроприборам, нагревательному котлу, электроплитам, сплит системам, для подогрева пола. Тоже рекомендуется ставить заводские соединительные шины.

На осветительные и розеточные группы, где потребляемые мощности значительно меньше, можно поставить перемычки многожильным или одинарным медным проводом соответствующего сечения

При установке соединительных перемычек особое внимание надо уделять сечению шин и проводов на отдельных участках

Оборудование щитка

Щит питания — это обычное средство для подачи электрического питания в любую потребляющую подсеть. И это единственное средство связи внутренней сети с внешней силовой электросетью.

Наша внешняя электрическая сеть подводит к нам — потребителям — электричество переменного  тока, имеющее частоту 50 Гц и три фазы. Амплитуда в каждой фазе достигает 220 В, фазы сдвинуты во времени относительно друг друга на 120°, то есть максимумы и минимумы пульсации напряжения не совпадают во времени. А если сложить колебания напряжений в двух разных фазах друг с другом, то получится кривая, дающая амплитуду уже в 380 В. Опасно для жизни напряжение в 220 В, но 380 В больше и значит, еще опаснее.

Схема подключения этажного щита к квартирам лестничной площадки

В данном случае и к квартире 1 (вводной автомат QF1), и квартире 2 (QF2) подведена одна и та же фаза L1  (красный провод), хотя возможна и другая разводка фаз

Как видим, на этой схеме изображены только квартирные счетчики и двухполюсные автоматы, отключающие и счетчики, и сразу всю квартирную электросеть. На следующей схеме показан примерный комплект всего оборудования, питающего одну квартиру.

Оборудование щитка для питания одной квартиры, схема

Общий пакетник – на входе После счетчика – УЗО, защищающее всю квартирную сеть из 3 подсетей, на каждой из которых стоит автомат, соответствующий токовой нагрузке, рассчитанной по максимальной мощности каждой подсети

Здесь изображено пять автоматов, но бывает и больше. Например, в системе питания частного дома с развитым хозяйством. У такого потребителя и щитков бывает несколько: общий, в доме и еще в гараже, в мастерской и т.д. И везде для обеспечения безопасности с максимальной точностью по месту возможной неполадки используются защитные выключатели.

Особенности конструкции

Гребенка в щитке

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

• Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
• Каждая разновидность соединительной гребенки используется только для определенных целей.
• Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

Что представляют собой автоматические выключатели

Автовыключатели — это специализированные устройства, основной задачей которых является защита электропроводки от возгорания. Конечно, они не способны защитить от удара током и от поломки бытовых приборов, но контролируют перегревание.

Функционирование основано на том, что устройства разрывают электрическую цепочку при следующих ситуациях:

• замыкание;
• резкое повышение напряжения в проводнике (выше определенной нормы).

Обычно автомат фиксируют на входе, что позволяет защитить идущий за ним участок цепочки. Поскольку ко всем элементам применяется разная проводка, устройства защиты должны работать при различной мощности тока.

Некоторым начинающим электрикам может показаться, что достаточно зафиксировать энергоемкий автомат, но это распространенное заблуждение. Ведь если защитное устройство не сработает при наличии тока большой силы, то произойдет возгорание проводки.

Автовыключатель российского производства

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов

Вот почему нужно обращать внимание на электриков, которые выполняют работы

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно соединительная шина гребенка для автоматов. Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений. Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной). Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

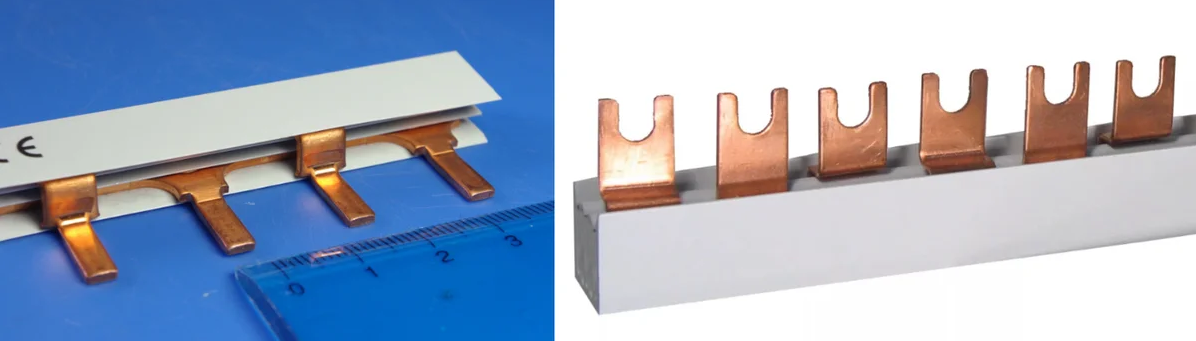

Виды отводов

Существует два вида отводящих контактов, входящих в состав соединительных гребенок.

• Отводы, выполненные в виде штырей и обозначаемые как «Pin». Используются очень часто, поскольку подходят под большинство автоматических устройств.
• Вилочные отводы, маркируемые значком «Fork».

Вторая из разновидностей контактов используется намного реже, поскольку для их монтажа потребуется особый зажим, имеющийся далеко не у всех подключаемых АВ. Сечение отводящих штырей подбирается таким образом, чтобы его хватало для работы с нагрузочными токами до 63-х Ампер включительно.

При выборе шин однофазных, а также любых других размерностей, отличающихся видом отводов, потребуется учитывать ряд особенностей конструкции. Для каждого класса подключаемых приборов подходит только определенный образец шины. Когда пытаются установить соединительную гребенку, отводы которой не соответствуют данному устройству, они могут просто не войти до конца в гнезда. В этом случае какая-то часть плоскости шинок остается открытой, что представляет угрозу для пользователей и монтажников.

В качестве примера приводятся автоматы марки АВВ, корпус которых выпускается в двух исполнениях: S200 и более простая модель – S200L. Для первого из этих образцов подойдет шинка под обозначением PSH, а для S200L потребуется другой ее тип PS.

Соединение автоматических выключателей в РЩ перемычками из проводов

Соединения выключателей проводами более трудоемкий, но дешевый процесс, есть два эффективных способа установки перемычек:

• Провода соответствующего сечения нарезаются на отрезки достаточной длины для соединения двух рядом расположенных автоматов. Изоляция с концов отрезков снимается на 8 – 10 мм, этого вполне достаточно для обеспечения надежного контакта, оголенная часть провода не должна выступать за пределы корпуса автоматического выключателя.
• Второй способ, когда проводник не режется на отрезки, в местах соединения снимается изоляция 1.5 – 2 см складывается пополам. В таком виде зачищенный участок вставляется в клеммное отверстие и зажимается винтом.

Перемычки можно выполнять многожильными гибкими и жесткими одинарными проводами.

Виды конструкции и монтаж шин для соединения защитных автоматов

Большое количество производителей делают шины для соединения автоматов в РЩ, все модели имеют общие стандарты, по сечениям шин, расстоянию между отводами на гребенке. Эти стандарты привязаны к габаритным размерам различных серий автоматических выключателей и допустимой величине токовых нагрузок.

Конструкции шин делят на несколько категорий:

• Для однофазных цепей однополюсные и двухполюсные шины;
• Для трехфазных цепей однополюсные и четырехполюсные шины, для того чтобы отводные контакты шин были расположены на одной линии в двух и более полюсных вариантах контакты загибаются на соответствующие расстояния;

По форме отводимых контактов:

Штыревые шины универсальные они подходят к любой марке автоматических выключателей;

Шины с отводами формы FORK можно подключить только к автоматам, имеющим соответствующие разъемы, производства брендов АВВ, hager, АВДТ и другие.

Эти автоматы имеют разъемы с затягивающим винтом разъема FORK вилки.

Технические характеристики некоторых видов шин

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что   бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.

Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.
