Как сделать антенну для телевизора своими руками: видео, фото, схема

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

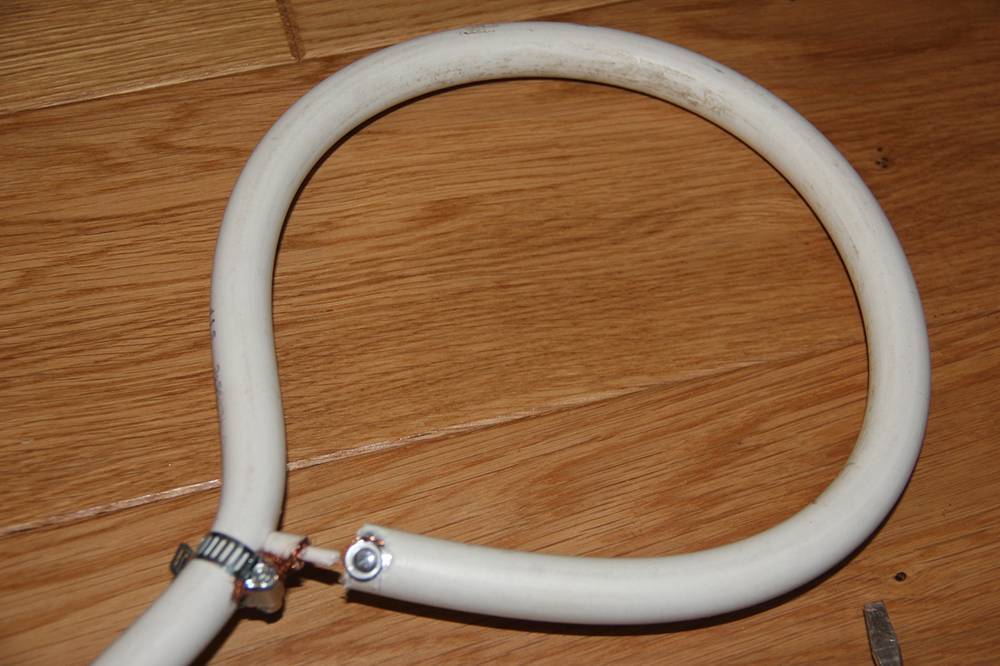

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

Приготовьте кусок кабеля 53 см.
Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Возьмите две обычные пивные банки.
Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
Разместите в отверстия саморезы.
Зачистите конец антенного кабеля.
Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
Можно сделать более продвинутый вариант из 3–4 рядов банок.
Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

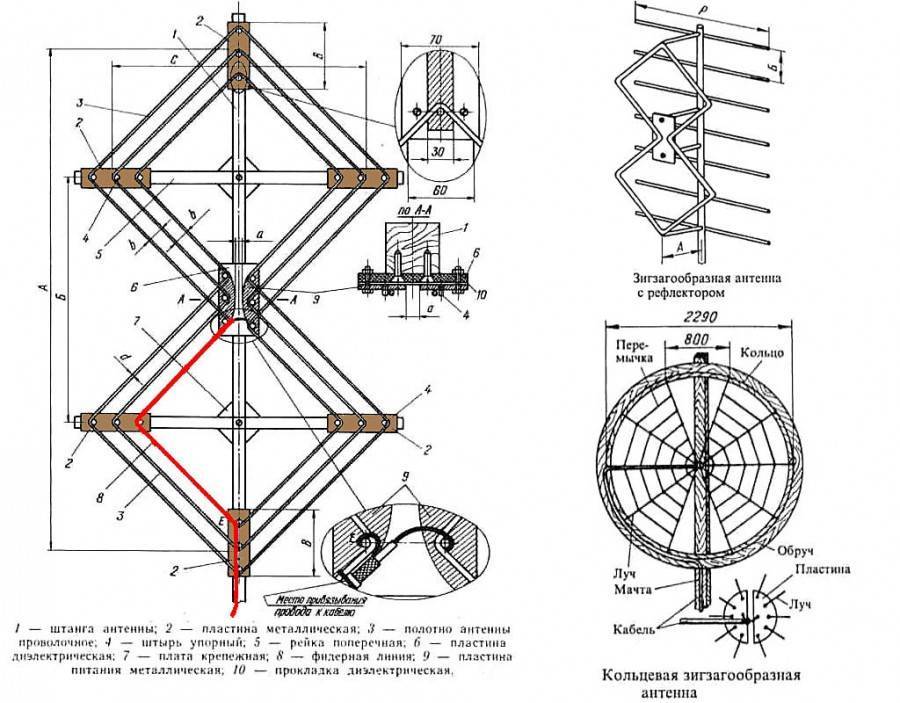

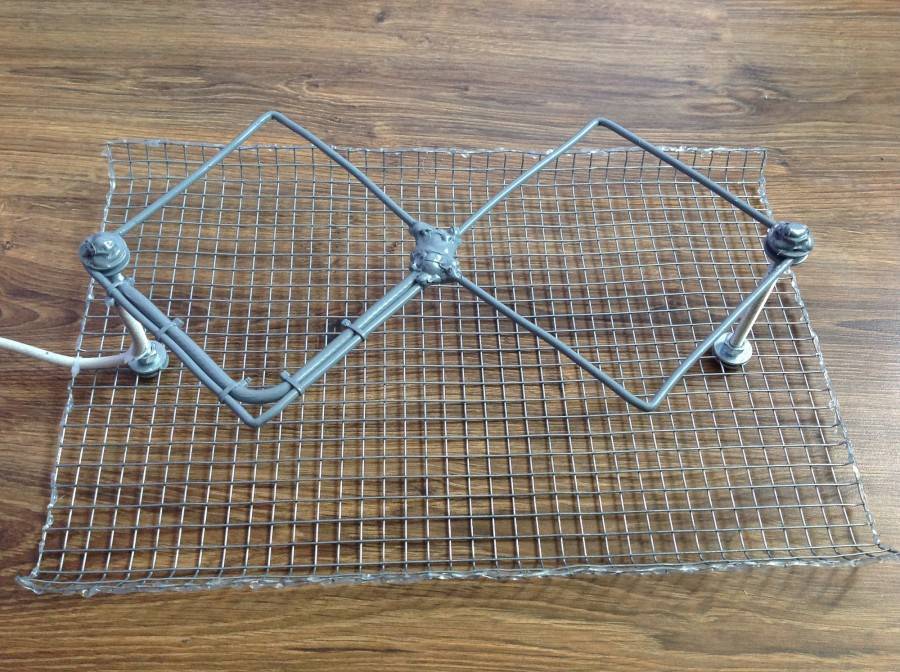

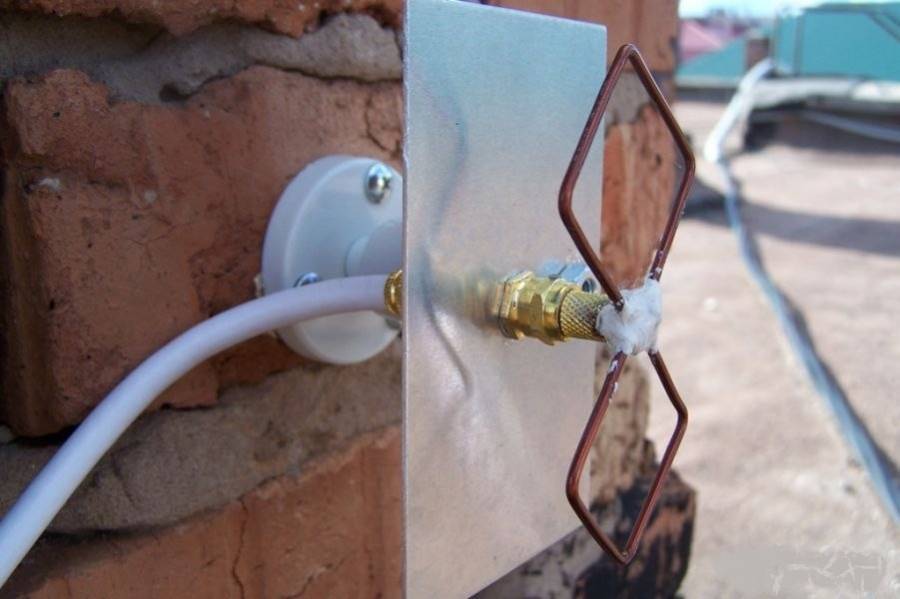

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
Закрепите конструкцию на диэлектрическую основу.
На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

Возьмите обычную картонную коробку, например, из-под обуви.
Наклейте на дно слой фольги.
Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
Подключите к телевизору или цифровой приставке.
Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
Осторожно отогните металлические волоски оплётки и фольгу вниз.
Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

Отмерьте от коннектора 15 сантиметров антенного кабеля.
Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Рамочный волновой канал

Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.

Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора. Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.

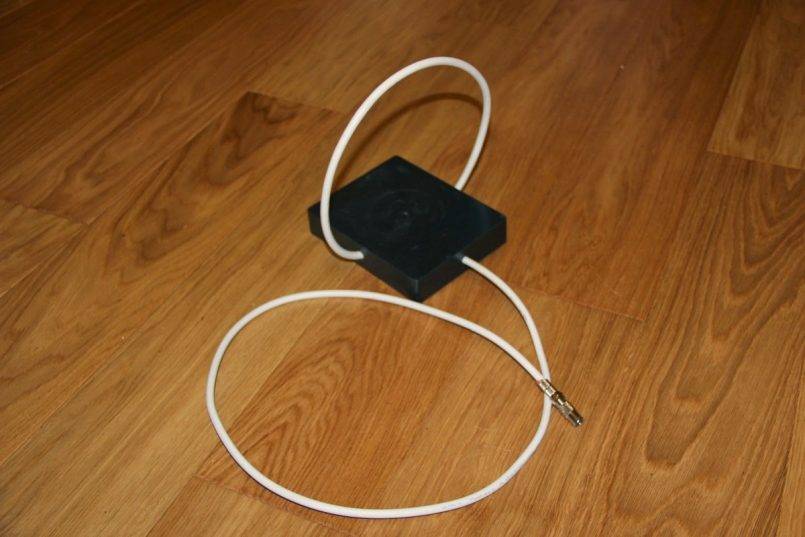

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

Для изготовления потребуются:

пищевая алюминиевая фольга;
отрезок стандартного коаксиального кабеля;
малярный или канцелярский скотч;
тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
Отрезать два куска коаксиального кабеля длиной по 500 мм.
Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
Сдвинуть экран и скрутить его в отдельную жилу.
Согнуть каждый отрезок по форме окружности.
Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
Скрутить экран в отдельную жилу.
Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.

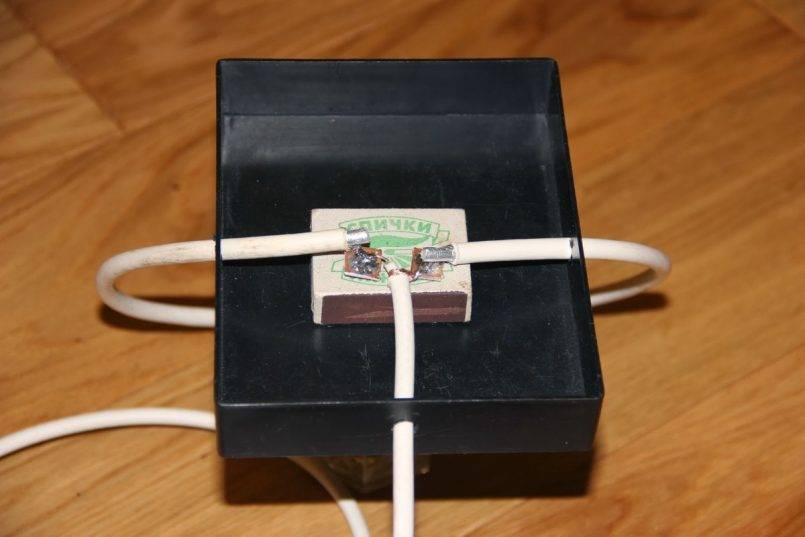

Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
Установить штекер на обратном конце коаксиального кабеля.
Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

Необходимые компоненты

Вы спросите: что нужно для изготовления антенны своими руками? Сначала стоит перечислить основные материалы:

Проволока, желательно алюминиевая или медная — основа нашей антенны. Можно использовать любой другой материал, проводящий ток;
Кабель коаксиальный — для подведения к телевизору;
Разъём для подключения к телевизору;
Гвозди или саморезы — крепление для антенны;
Паяльник с флюсом для пайки меди/алюминия (зависит от материала проволоки).

А теперь поговорим про дополнительные, необязательные компоненты:

Можно использовать распределительную коробку для проводов или крышку от банки в качестве корпуса;
Дополнительная изоляция для проводов — рекомендуется, если вы вешаете антенну на улицу.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт. Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды. Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя. Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона. Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
Потребляемый ток не более 20 миллиампер.
Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
Каскады имеют общий эмиттер.
Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

Антенный усилитель дециметрового диапазона 470-790 мегагерц.
Коэффициент усиления 30 дБ. при напряжении 12 вольт.
Потребляемый ток 12 миллиампер.
Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Необходимые материалы и инструменты для изготовления

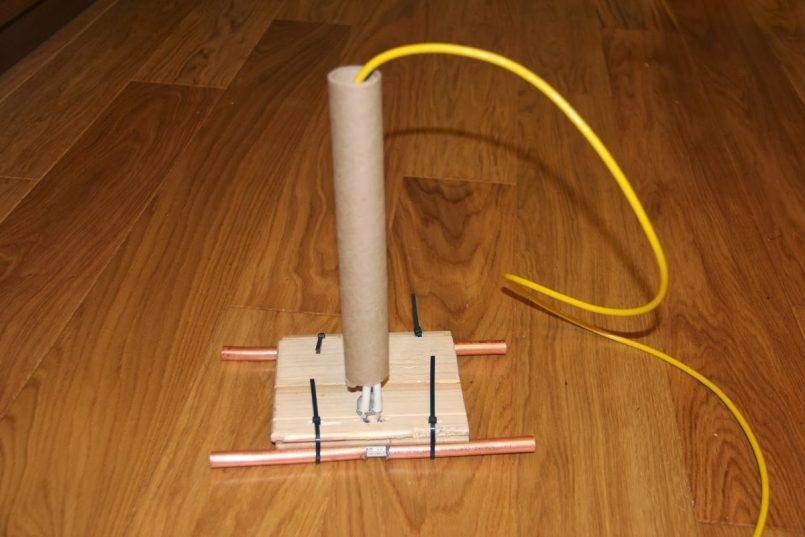

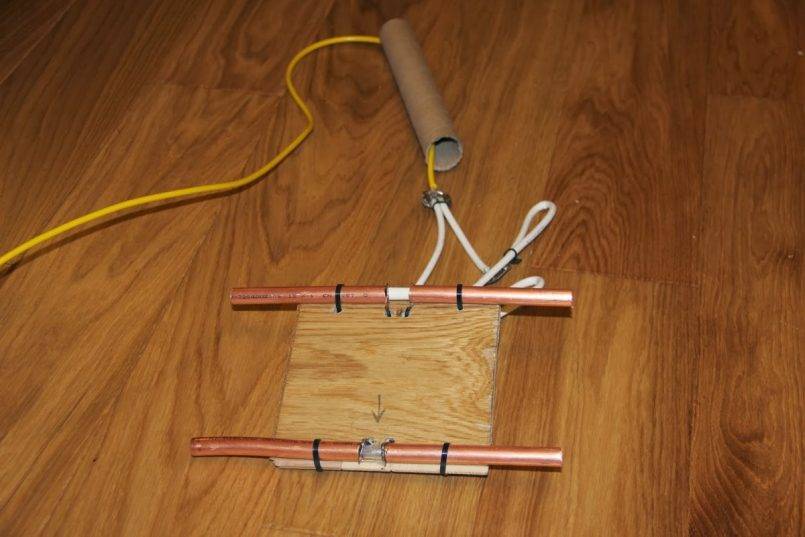

Пруток, провод, медная или алюминиевая тонкостенная труба — вот хорошие материалы для изготовления цифровой антенны. Подойдут любые токопроводящие материалы — металлические полосы, дюралевые уголки и прочее.

Свойства коаксиального кабеля аналогичны медному

Однако стоит он значительно дешевле и прочнее, что важно для объемной конструкции телевизионной антенны. У каждого в хозяйстве найдутся куски такого провода или неликвидного материала

Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет. Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Простейший усилитель собирается на базе одной микросхемы. План такого устройства приведен ниже.

Усилитель на базе схемы МАХ2633

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже.

В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

100 Ом (R1 и R4);
470 Ом (R2);
51 кОм (R3);
1000 пФ (С1);
33 пФ (С2);
15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В.

Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

В процессе сборки потребуются компоненты:

51 Ом (R1);
10 кОм (R2);
15 кОм (R3);
1 кОм (R4);
конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером.

В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце.

В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д.

В схеме усилителя для антенн дальнего радиуса действия используются:

680 Ом (R1);
75 кОм (R2);
1 кОм (R3);
150 кОм (R4);
100 пФ (С1, С2, С4);
6800 пФ (С3);
15 пФ (С5);
3,3 пФ (С6);
100 мкГн (L1);
25 мкГн (L2);
самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

Загрузка …

Что понадобится для сборки цифровой антенны

Пользователи ошибаются, считая, что получить качественный сигнал в требуемом диапазоне можно путем использования обычного аналогового устройства. Для цифры антенна незаменима.

Но при выборе оптимальной модели для повышения качества сигнала на ТВ, приема большого числа каналов должны соблюдаться следующие требования:

Работа устройства исключительно на дециметровых диапазонах.
Приобретение фильтра защиты от LTE в случае поступления сигналов с помехами и мощного усилителя в дополнение, если телевышка от дома расположена далеко.
Правильный выбор направления при установке – в сторону телевышки, по оси электромагнитной волны с исходом от передающего центра во избежание искажения сигналов.
Взятие в учет параметров частотного диапазона в условиях местности, иначе мультиплекс в антенне не станет принимать доступные каналы.

Для сборки потребуется:

медный провод (3 м в диаметре), площадь сечения с оболочкой – 6 мм 2, волновое сопротивление – 75 Ом;
кабель (2, 2,5 мм в длину), чтобы доходил непосредственно до телевизора при подключении;
острый нож;
изолента;
плоскогубцы;
паяльник с канифолью и припоем;
клеевой пистолет либо герметик.

Расчет

Производство антенны для цифрового телевидения своими руками включает расчет. Процесс может потребовать усилий. Но при правильном выполнении всех пунктов получите 30 каналов. Ниже подробно рассказываем о принципах расчета и показываем пример.

Правила расчета

Многие делают расчеты точно по инструкции. Но иногда это занимает много времени и не эффективно. Рекомендуем работать по следующему алгоритму:

для комнатной мощной антенны длину волны поделите на 8 — для определения длины каждого ребра (показатель должен быть равен 14);
для четкого перекрытия двух ромбов внутренние части должны быть короче внешних — на 1 см;
выбирайте более широкополосное устройство для большего приема излучаемых сигналов;
следите за тем, чтобы элементы не контактировали друг с другом и не нарушали качество сигнала;

Обратите внимание, чтобы концы проволоки оставались по длиннее. Их нужно между собой спаять

Практический пример

Для расчета рекомендуем использовать схемы, которые размещены ниже. Правильное их применения предполагает работу с показателем длины кабеля (L). Для результата необходимо L = 300/F. 300 — скорость движения волны в вакууме. Этот показатель неизменный. F — частота приема. Этот номинал включает 500-800 МГц.

Для примера предлагаем рассмотреть следующий расчет. Предположим, что вещание работает на частоте 610,5 МГц. Для получения показателя средней длины волны необходимо 300/610,5. В результате получим 0,491 м. С этим номиналом должна быть штыревая петля. Для цифры совсем не обязательно высчитывать столь подробно длину. Достаточно сделать антенну широкополосной.

Антенна из металлической банки

Сгодится банка из-под консервы.

Дополнительно потребуется:

кабель;
кусок латунной, медной проволоки (длина – 40 мм, диаметр 2мм);
радиочастотный соединитель RF-N (хотя можно обойтись и без него).

Пошаговые действия:

срезать верхушку;
отметить точку на боковине, куда установить излучатель;
проделать отверстие в банке, обязательно в нужной точке для усиления сигнала неоднократно;
сверлить отверстия, начиная с малого размера и постепенно увеличивая до 12-16мм;
обработать края наждачкой или напильником;
припаять латунный (медный) провод длиной 3,5 мм к RF соединителю;
вновь зачистить наждачной бумагой конец провода для полного устранения оксидной пленки;
припаять обработанный конец к выходу соединителя RF, зажав соединитель в тисках;
отслеживать, чтобы излучатель был направлен вверх;
установить соединитель в подготовленное место;
затянуть прижимным болтом;
припаять кабель к обратной стороне соединителя.

Если действовать по схеме, то все получится.

Коаксиальный кабель в помощь

Слабый и некачественный сигнал часто становится причиной отказа от использования радио в таких зонах.

Решить проблему можно при помощи коаксиального кабеля. Для работы понадобятся:

деревянная рейка;
телевизионный кабель (около полутора метров);
пластиковая трубка (диаметр 2 см, длина 1,5 м).

Процесс создания устройства довольно прост. Сначала необходимо сделать надрез на изоляционном слое.

Делать это нужно аккуратно, стараясь не повредить оплетку. Затем оголенная оплетка слегка разминается, а фольгированный экран разворачивается к месту надреза.

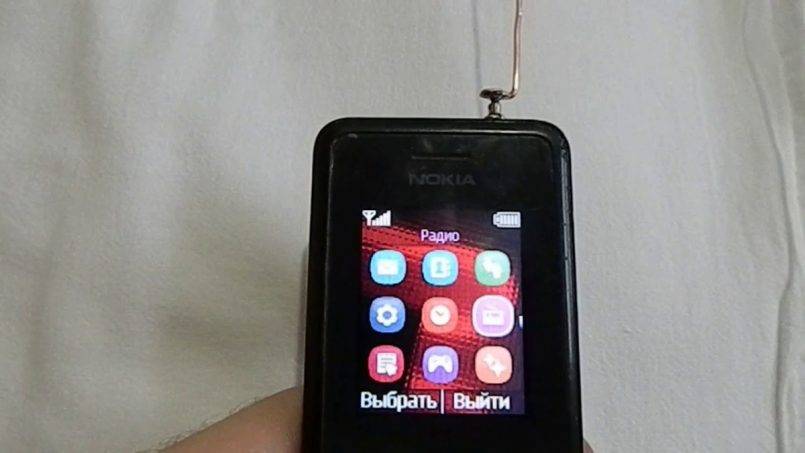

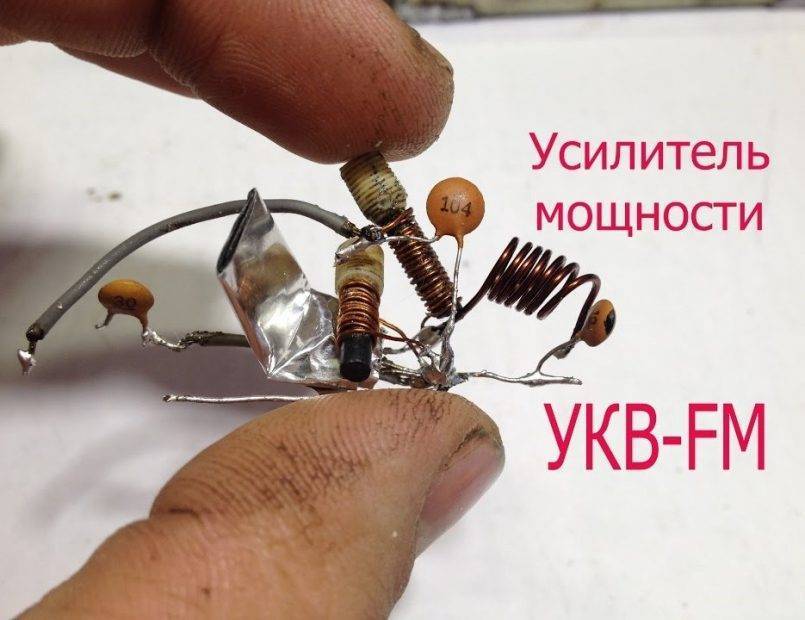

Антенны для приема сигнала в FM-диапазоне можно купить в специализированных магазинах. Выбор моделей достаточно большой.

Можно немного сэкономить и попробовать сконструировать устройство самому. Имея пусть и небольшой опыт, пользуясь правильными схемами, можно рассчитывать на хороший результат – самодельная антенна даст качественный и громкий звук.

Применяем пивные банки

Антенна для дачи своими руками из пивных банок — самая простая и доступная конструкция пассивного типа. Ее можно сделать быстро и при отсутствии базовых навыков. При этом она отлично справляется с приемом дециметровых диапазонов вещания.

Чтобы собрать антенну из пивных банок потребуются:

кабель достаточной длины;
алюминиевые банки (для простейшей конструкции достаточно 2);
2 болта или самореза;
штекер (F — разъем) для подсоединения кабеля к телевизору;
изолента или скотч;
основа из дерева или пластмассы для крепления банок (можно воспользоваться деревянными плечиками для одежды).

Watch this video on YouTube

Схема антенны проста:

Каждая банка крепится изолентой или скотчем к штырю-основе на расстоянии 7 см друг от друга.
Кабель зачищают с одной стороны. Разводят и крепят к кольцам банок или к вкрученным саморезам. Его можно и припаять. К свободному концу крепят штекер.

Эта простейшая конструкция подойдет для установки и в комнате, и на улице. При наружном использовании банки накрывают большой пластиковой тарой со срезанным горлышком и дном. Кабель протягивают через отверстие, проделанное на боку, которое можно загерметизировать с помощью кипятка. Готовый приемник подключают и настраивают через автоматический поиск каналов.

Своими руками можно смастерить и аналог спутниковой тарелки. С этой целью используют простой зонт. Также потребуется:

алюминиевая фольга;
медный кабель;
1 жестяная банка;
усилитель и блок питания к нему.

Антенна своими руками для ТВ из пивных банок

Порядок работы:

Измеряют сегменты зонта между спицами и вырезают из фольги соответствующие этим размерам элементы. Пришивают их к куполу зонта, покрывая всю его внутреннюю часть.
В фокусе металлической решетки устанавливают приемник телесигнала. Усилителем будет служить жила, с которой предварительно удалили 4 см оплетки, и экран кабеля, защищающий от помех.
Из алюминиевой банки вырезают овал. В центре его делают отверстие, через которое продевают оголенную жилу и припаивают контакт. Для защиты от окисления и коррозии место соединения прикрывают пластилином.
Питание усилителя происходит через кабель.
К ручке зонтика скотчем присоединяют приемник таким образом, чтобы он не прикасался к металлу. Это убережет от помех и искажений. Место соединения нужно залепить пластилином.
Блок питания размещают рядом с телевизором, а антенну разворачивают в сторону ретранслятора.
Каналы устанавливают, управляя тарелкой до получения наилучшего сигнала.

Лучше всего такая антенна работает, если вышка находится от нее не дальше 35 км.

Антенна Харченко

Это принимающее ТВ-сигналы устройство названо в честь своего изобретателя К. П. Харченко. Именно ему принадлежит идея применения для приёма телевизионного сигнала антенны в форме зигзага. Такой прибор оптимально подходит, чтобы принимать цифровой сигнал.

Вначале займёмся рамкой устройства. Возьмём моток проволоки и отрежем от него кусок длиной 1,09 м. Затем согнём отрезанную проволоку так, чтобы в результате получилась рамка из 2-х параллельных ромбов размером 13,5*13,5 см каждый.

Оставшийся 1 см пойдёт на скрепляющие петли. Концы рамки необходимо припаять. Далее зачищаем один конец кабеля и припаиваем его к центру рамки таким образом, чтобы стержень и экран не соприкасались.

Устанавливаем рамку на основание, которое делаем из фанеры или пластика размером 10*10 см. Длина промежутка между рамочными углами в точке соединения с кабелем не должна превышать 2-х см.

Зачищаем второй коней кабеля и монтируем штекер. При необходимости можно присоединить основание прибора к стойке. Это требуется, если вы хотите установить антенну на крыше.

Виды антенн

Существует большое количество вариантов устройств антенны, у каждой из которых есть свои преимущества и недостатки. Перед тем, как приступить к изготовлению приемника, необходимо определиться с видом модели: всеволновая, логопедическая или зигзагаобразная.

Сделать всеволновую антенну можно за час и из дешевых материалов. Она частотонезависимая и отлично принимает сигнал в черте города, а в удаленных от мощных приемников населенных пунктах окажется бесполезной.

Универсальна, но не богата на большое количество принимаемых каналов логопедическая антенна.

Несложная конструкция и средние характеристики обеспечивают стабильный прием.

Антенна в форме буквы «Z» потребует большое количество времени и материалов, что окупается широким приемным диапазоном.

Народный рейтинг самодельных антенн для цифрового ТВ

Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:

Антенна Харченко.
Петля, сделанная из кабеля.
Логопериодическая.
Тройной квадрат.
Устройство из пивных банок или подобных напитков.
Волновой канал.
Бабочка.

Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.

Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.

Антенна из проволоки

Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Можно. Антенна из медной или латунной проволоки для телевизора – это довольно простая конструкция.

Проволоку для самодельной конструкции телевизора нужно хорошо зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около пяти каналов. Присоединение комнатной антенны своими руками к трубе батареи необходимо для обеспечения более мощного сигнала приема.

Для того чтобы изготовить самодельную антенну из проволоки вам понадобиться:

два куска медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
отрезок фанеры, габаритами 150на 150 мм;
дрель;
усилитель;
провод;
арматура;
саморезы.

Сделать такую ТВ-антенну можно следующим образом:

Первым делом необходимо придать проволоке форму двух ромбов, сторона которых равна 45 сантиметров.
Далее фиксируем фигуры на основе. Для этого требуется закрепить расплющенный конец проволоки болтами к точке крепления.
Если вы применяете для основы металл, то для фиксирования элементов конструкции вам понадобиться сварка.
Далее следует зафиксировать усилитель и закрепить на нем провод.
Затем вся конструкция крепится к мачте, которую проще выполнить из металлической трубы.
Последним этапом изготовления ТВ-антенны из подручных средств является обработка всего приспособления от коррозии.

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
кусок металлической (либо деревянной) пластины 15*15 см;
электрическая дрель с набором сверл (желателен сварочный аппарат);
маленькие болтики;
молоток;
железная труба;
телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см — это оптимальные размеры принимающей части, при этом фигура должна быть замкнутой, для этого концы прутка необходимо сварить вместе, либо спаять мощным паяльником.
Фиксируем проволоку к подготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу же нужно подключить усилитель. Он имеет две большие площадки и контакты для подключения коаксиального кабеля. К большим площадкам нужно с помощью винтов подсоединить разные плечи антенны в центе. Старайтесь обеспечить качественный контакт, поэтому поверхности рекомендуется зачистить, можно даже залудить.
Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь закрутить пару винтов на усилителе и вставить штекер в разъем.
Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора
