Подключение к аудио системе через HDMI

Изначально нужно узнать, какая версия HDMI поддерживается, обычно эта информация есть в инструкции. Версия портов должна быть не меньше 1.4. Именно она поддерживает передачу звука и видеопотока через кабель. Суть такого подключения заключается в последовательном соединении всех устройств по схеме «Ресивер (Медиапроигрыватель или Медиаприставка TV-BOX) — домашний кинотеатр — Телевизор». Версия 1.4 портов HDMI имеет поддержку этой технологии, которую еще называют ARC. Для подсоединения так же требуется качественный провод нужной длины, не стоит экономить — дешевый проводник сможет предложить вам лишь «дешевый» звук. А само соединение оборудования очень простое — ищем на ресивере выход HDMI-Out, вставляем кабель, а акустике ищем вход HDMI-IN и вставляем провод, берем второй кабель и вставляем в гнездо HDMI с надписью HDMI-OUT, а второй конец в гнездо с надписью HDMI-IN. Иногда требуется дополнительный аудио соединитель, для связки с ТВ, так как последний не может принимать и видео, и звук через HDMI, будьте внимательны. Теперь ваш телевизор подключен к домашнему кинозалу.

Последовательность подключения домашней видеосистемы

Чтобы все компоненты домашнего кинозала четко функционировали, необходимо их правильно соединить. Прежде всего, следует изучить схему подключения видео и аудиосистемы, которая входит в общую комплектацию. Как правило, это ресивер, колонки и сабвуфер. Алгоритм подключения прост и состоит из нескольких этапов.

Этап 1. Соединение ресивера с телевизором

Практически все ЖК, LED, Ultra-HD и плазменные телевизоры оборудованы современными стандартными разъемами, что позволяет подключать к ним различные мультимедийные устройства. Существует несколько вариантов соединения, каждый из которых зависит от типа разъемов, расположенных на телевизоре и ресивере.

Современные модели оснащены стандартным разъемом HDMI – High Definition Multimedia Interface, который необходим для получения высококачественного сигнала (HD), а также четкой и яркой картинки. Как подключить телевизор к кинотеатру данным способом? Посредством специального шнура, и никаких дополнительных приспособлений не требуется. Достаточно ввести имеющийся штекер на вход IN телевизора и выход OUTресивера, и система полностью подсоединена.

В более ранних моделях стандартный разъем HDMI не предусмотрен, однако используется иной метод подключения домашнего кинотеатра к телевизору – интерфейсYPbPr, который по качеству сигнала признан вторым. Особенностью данного соединения является наличие коаксиального кабеля, и трех разноцветных штекеров: зеленого, синего и красного. Каждый из них вводится в аналогичные цветные гнезда (RCA разъемы), расположенные на панели источника и приемника сигнала.

Европейские видеоустройства оборудованы разъемами SCART, что позволяет использовать способ передачи изображения и стереозвука по RGB (Red, Green, Blue). Он выполняется посредством одноименного специализированного провода. Этот вариант так же, как и предыдущие, прост и доступен. Достаточно соединить выходные разъемы источника и приемника видеосигнала, и систему можно считать готовой к просмотру.

Иногда в достаточно ранних видеоустройствах при наличии разъемов S-Video (separate video) используется низкокачественный аналоговый формат передачи видеоизображения, которое транслируется в низком разрешении. Подключение телевизора к домашнему кинотеатру в данном случае выполняется с помощью соответствующего специализированного провода S-Video, концы которого оснащены двумя Mini-DIN разъемами, вставляющимися в четырехштырьковые розетки на панели видеоисточника и телевизора.

Самым примитивным способом соединения считается Video. Он выполняется посредством всем известных RCA-разъемов, расположенных на концах коаксиального кабеля, которые вставляются в розетки источника и приемника видеосигнала.

Этап 2. Соединение ресивера с колонками

Следующим этапом подключения домашнего кинотеатра к телевизору считается подсоединение колонок к сабвуферу и тюнеру. Число динамиков в комплектации бывает произвольным, но обычно комплектация предполагает наличие одного сабвуфера и пяти динамиков. Они делятся на центральную, фронтальные и тыловые колонки. Как правило, используется определенная схема подключения домашнего кинотеатра, которая указана в инструкции.

Сегодня используется два метода, как подключить звук к видеосистеме для дома:

• беспроводной;
• с помощью стандартных кабелей.

Настройка звука

После подключения домашнего кинотеатра к телевизору необходимо определиться с настройкой звука. Выбор оптимальных параметров осуществляется через экранное меню ресивера. Вносить изменения в базовые параметры нужно с помощью пульта дистанционного управления.

1. Начинаем с настройки басов во фронтальных и тыловых колонках, выберите режим «Small», если вы используете небольшие динамики, соответственно для габаритных устройств оптимальным решением станет параметр «Large».

1. Для регулировки центрального динамика эксперты рекомендуют режим «Normal». Большая центральная колонка выдаст отличное звучание при активированном режиме «Wide».
2. Если элементы аудиосистемы так и не удалось разместить по окружности, тогда следует задержать сигнал центральной колонки, поскольку они расположена дальше, нежели фронтальная и тыловая. Формула расчета проста – каждые 30 сантиметров разницы в дистанции требуют задержки в 1 миллисекунду.

1. Отрегулируйте уровень громкости, для этого выставьте приоритетный показатель на ресивере или же на каналах по отдельности.
2. Включаем фильм или аудио диск и вручную заканчиваем настройку, подбирая оптимальные параметры.

Специфика подсоединения проводов для правильного подключения аудиосистемы примерно одинакова, вне зависимости от производителя. Что касается базовых параметров, то они могут сильно отличаться от модели и бренда. Поэтому не удивляйтесь, если в меню найдете дополнительные параметры, о которых не шла речь ранее. Всегда можно довериться инструкции от производителя.

Следует отметить, что подключение – чисто механическая работа, с которой справится каждый. По сути, достаточно просто следовать пошаговой инструкции и поочередно вставлять провода в соответствующие разъемы. Что касается настройки, то это более тонкая работа.

Варианты подключения домашнего кинотеатра к компьютеру

Подключение домашнего кинотеатра к компьютеру может быть выполнено двумя способами. В первом случае ПК для вывода звуковой дорожки подключается к DVD плееру с подсоединенными колонками, а для передачи изображения – к телевизору через HDMI. Во втором случае акустика подсоединяется напрямую к компьютеру.

Компьютер, телевизор и колонки

Чтобы подключить домашний кинотеатр к компьютеру для вывода звука, потребуется ресивер, в качестве которого обычно выступает DVD или Blu-Ray проигрыватель. Это устройство получает целиком весь звуковой ряд, а затем делит его на составляющие и отправляет на каждую подключенную колонку соответствующий ее предназначению фрагмент.

В результате, если звук согласно событиям фильма звучит сзади, то и зритель услышит его с тыльных динамиков. Различные динамики предназначены для передачи разных аудиодорожек, так, например, голос будет слышен с центральной колонки над телевизором, а не сзади или сбоку. Это создает ощущение, что разговаривают люди на экране.

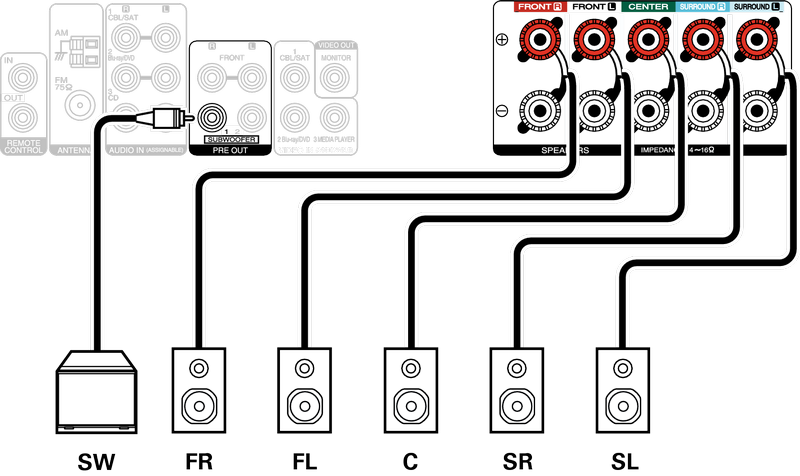

Сначала необходимо выполнить подключение колонок к ресиверу. Для этой цели чаще всего используется кабель, идущий в комплекте с акустикой.

Выход с маркировкой Front R и L используется для подключения фронтальных динамиков, Center – центральных, Rear или Surround – тыловых, Subwoofer – сабвуфера.

Следующий шаг – плеер подключается к компьютеру. Потребуется приобрести, если не идет в комплекте, кабель 2RCA (штекеры типа «тюльпан» красного и белого цвета) – mini Jack 3,5 мм (разъем для наушников).

Этот провод подключается штекером 3,5 мм в зеленый выход с маркировкой OUT на аудиокарте компьютера, используемый для вывода звука на наушники или стереоколонки. «Тюльпаны» подсоединяются к ресиверу во входы красного и белого с маркировкой IN.
Теперь необходимо подсоединить телевизор или монитор к домашнему кинотеатру. Для этого используются такие виды кабеля, как VGA, HDMI, DVI. Второй и третий типы провода более предпочтительны, т.к. передают изображение в максимально возможном качестве.

Кроме того, DVI и HDMI транслируют еще и аудиосигнал, поэтому звук при просмотре фильма можно просто передать на динамики телевизора, без использования домашнего кинотеатра. Если на компьютере и телеприемнике нет одинаковых разъемов, можно воспользоваться переходниками, например, DVI-HDMI.

Для установки связи между техникой нужно кабелем соединить оба выключенных устройства, затем запустить их и в телевизоре в списке источников сигнала выбрать вход, к которому подключен компьютер. Если их несколько, не ошибиться поможет маркировка, которая обычно присутствует возле разъемов на тыльной или боковой панелях телеприемника.
При подключении кабелями HDMI и DVI аудиосигнал выводится напрямую на телевизор.

Чтобы передать его на домашний кинотеатр, можно соединить оптическим кабелем или HDMI вход на ресивере и выход на телеприемнике. Еще один вариант – соединить телевизор и колонки, подключенные к плееру, кабелем 2RCA-2RCA или 2RCA-mini Jack 3,5 мм. Если при подключении через HDMI нет звука, стоит убедиться, что оба устройства поддерживают стандарт ARC, позволяющий передавать звуковую дорожку с телеприемника на домашний кинотеатр.
Таким образом, при подсоединении через плеер на компьютере запускается фильм. Изображение выводится на тв, а звук – через ресивер на динамики домашнего кинотеатра.

Прямое подключение колонок

Если для компьютера пользователем приобреталась продвинутая звуковая карта 5.1 с рядом дополнительных каналов, использовать AV-ресивер для подключения необязательно. Все, что нужно – приобрести несколько переходников 2RCA-mini Jack 3,5 мм.

Далее к зеленому разъему на аудиокарте подключаются через переходник фронтальные колонки, к черному – тыловые, к оранжевому – центральная и сабвуфер. Чтобы подключить боковые динамики для систем 7.1, задействуется серый выход.

Подключение с помощью соединения HDMI

После выбора нужного провода, для подключения устройств соедините их кабелем, выполнив несложные настройки.

Порядок действий при подключении:

1. Выключите устройства.
2. Подключите один конец провода к входному разъему HDMI на ресивере персонального кинотеатра, а другой конец – к выходному порту HDMI на портативном ПК.
3. Включите технику.
4. В настройках акустического комплекса выберите нужное гнездо и установите его в качестве источника сигнала.
5. Для настройки ПК нажмите на экране правой кнопкой мыши, в выпадающем перечне выберите опцию «Разрешение экрана». Задайте одну из команд: расширить изображение на оба дисплея, включить один из экранов, дублировать видеоизображение.

Если монитор на домашнем кинотеатре высокого разрешения (HDTV), то видео можно видеть только на экране телевизора, а не на дисплее ноутбука. Чтобы увидеть элементы на мониторе портативного ПК — отключите персональный кинозал.

Если данного гнезда нет, используйте переходник, с помощью которого можно подключить HDMI-разъем акустической системы к USB-порту портативного ПК. Однако это приведет к потере качества изображения.

Подсоединить устройства посредством HDMI наиболее предпочтительный вариант, так как обеспечивает наиболее оптимальное качество передачи аудио сигналов и изображения.

Настройка видео

Прежде чем начать настройку изображения, отключите автоматические установки, выставленные по умолчанию – ручная оптимизация позволит добиться оптимальной картинки. Картинку для тестирования можно закинуть на флешку, а ее нужно подключить к телевизору через USB разъем. Чтобы самостоятельно настроить видео, нужно отрегулировать всего лишь 5 базовых параметров:

• границы;
• яркость;
• контрастность;
• коррекцию цвета;
• четкость.

Настроив эти параметры, вы сможете смотреть телевизор через домашний кинотеатр с идеальным изображением.

Границы

В правом и левом углу изображения находятся стрелки, которые должны соприкасаться с краем дисплея, но при этом исключительно острыми концами. Если размер выбран неправильно, четкость заметно снизится, вследствие чего картинка будет обрезана. Чтобы поменять границы, зайдите в меню. Вас интересуют следующие разделы: Overscan, P-t-P, Full Pixel, Original.

Если неправильно установить масштабирование, то четкость изображения заметно упадет. Наглядный пример:

Яркость

Правильно отрегулировав этот параметр, в нижней части изображения будут видны все оттенки с четкими контурами, в общей сложности их 32. Низкая яркость – катализатор увеличения серого цвета, из-за которого картинка сливается в темных участках.

Чрезмерно повышенная яркость станет причиной слияния градаций в светлых участках картинки.

Контрастность

Настройка этого параметра осуществляется по такому же принципу, как и оптимизация градации серого. Правильная регулировка предполагает видимость всех элементов шкалы. Если настройка неправильная, некоторые участки кожи изменятся на негатив.

После окончания настройки вернитесь и взгляните на показатели яркости – не исключено, что они изменятся. Затем дополнительно проверьте контрастность. Пример заниженной контрастности:

Коррекция цветовой палитры

В рамках выбранного нами примера показателем правильной коррекции является цвет кожи и лица. Подберите золотую середину между затемненными и светлыми участками. Для установки естественной цветовой палитры снизьте насыщенность, но при этом избегайте занижения цветности.

В процессе настройки белый цвет должен оставаться таковым, то есть без примеси других оттенков. Внимательно изучите цветную полосу: на ней расположены полупрозрачные квадраты. Для настройки проводится регулировка насыщенности.

Четкость

Уровень четкости проверяется в зоне пересечения 2 линий. Эти отрезки должны быть без теней и окружены ореолами. Преимущественно четкость подстраивается редко, во многом из-за заводских настроек.

У некоторых телевизоров есть такой параметр, как «Гамма». Чтобы проверить его, необходимо использовать тестовое изображение + цветную полосу.

На этом настройка изображения для просмотра телевизора через домашний кинотеатр завершена.

Как подключить домашний кинотеатр к плазме

Современные телевизоры способны передавать великолепное качество картинки, вплоть до разрешения 4K, могут воспроизводить 3D видео, оснащаются встроенными спутниковыми ресиверами, но вот качество звука, даже у дорогих моделей, хромает. Это и понятно, ведь телевизоры становятся все тоньше и хорошую акустику туда физически не поставишь. Но решение есть- покупка домашнего кинотеатра или AV ресивера с качественными колонками. Даже с помощью бюджетной акустики вы получите хорошее качество звука. В этой статье я хотел бы подробно рассказать о том, как вывести звук от телевизора на ресивер домашнего кинотеатра.

Вывести звук от телевизора к домашнему кинотеатру/ ресиверу с помощью HDMI кабеля.

Один из самых современных способов передать звук в высоком качестве (не только звук, но и видео) является интерфейс HDMI. Что касается передачи звука от телевизора к ресиверу этот интерфейс так же подойдет, но с небольшими оговорками — ваш телевизор и домашний кинотеатр должны поддерживать технологию Audio Return Channel (ARC).

ARC (Audio Return Channel) технология, с помощью которой можно передавать объёмный звук, с телевизора на домашний кинотеатр/ ресивер с помощью HDMI-кабель v 1.4.

Но для того что бы воспользоваться этой технологией у вашего телевизора должен быть разъем HDMI (ARC).

HDMI разъем с поддержкой ARC должен быть и на ресивере домашнего кинотеатра, эту информацию вы можете узнать из технической документации к аудиосистеме.

Если ваш телевизор и аудиосистема поддерживает ARC осталось подключить их между собой кабелем HDMI версии 1.4, желательно 1.4b

Обратите внимание на то, что кабель должен быть высокого качества, поскольку при низком качестве кабеля, возможны проблемы при воспроизведение аудио на домашнем кинотеатре, в частности звук может пропадать на несколько секунд

После того, как вы подключили ТВ и домашний кинотеатр/ ресивер качественным HDMI кабелем v 1.4, убедитесь что ARC включен как на телевизоре, так и на аудиосистеме. Осталось в настройках телевизора выбрать- воспроизводить звук с аудиосистемы (вместо встроенных колонок) и наслаждаться качественным звуком.

Данный способ позволяет добиться отличного качество звучание без использования лишних проводов и, на мой взгляд, является наиболее предпочтительным.

Воспроизведение аудио с телевизора на аудиосистеме с помощью оптического кабеля.

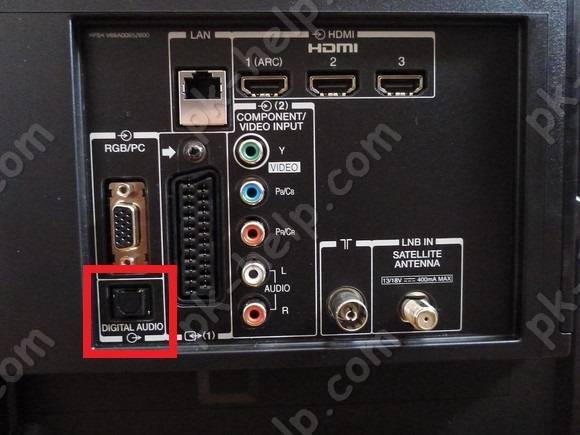

Еще один способ передавать звук с ТВ на аудиосистему- с помощью оптического кабеля. Для этого убедитесь, что на телевизоре и ресивере домашнего кинотеатра есть разъем для подключения оптического кабеля. На телевизоре должен быть разъем — OPTICAL OUT, а на ресивере домашнего кинотеатра — OPTICAL IN.

Если таковые разъемы имеются, осталось приобрести оптический кабель нужной длины и подключить ТВ и домашний кинотеатр.

В чем преимущество данного способа- оптический кабель не «боится» электромагнитного излучения, поэтому помех при его использовании не будет, плюс ко всему он способен передавать великолепное качество звука.

Вывести звук с телевизора на ресивера домашнего кинотеатра с помощью коаксиального кабеля.

Если первые два способа вам не подходят, то подключение с помощью коаксиального кабеля (RCA-RCA)- ваше спасение.

Первым делом посмотрите присутствует ли такой разъем на вашем телевизоре и аудиосистеме.

После этого подключите с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. После этого можно наслаждаться многоканальным звуком на домашнем кинотеатре.

Настроить воспроизведение аудио с телевизора на ресивер с помощью аналогового подключения.

Если все выше описанные способы вам не подошли, можно воспользоваться самыми простыми способами, а именно использовать аналоговое подключение, например подключение с помощью RCA (в простонародии — тюльпан).

С его помощью подключите порт AUDIO IN на ресивере и AUDIO OUT ( LINE OUT ) на телевизоре. Помимо «тюльпана» можно использовать различные переходники, например mini Jack — 2 RCA, SCART — 2 RCA (если 3RCA, то желтый (передает видео) не нужно подключать) и т.д. главное подобрать аудио разъем на телевизоре с приставкой OUT а на ресивере домашнего кинотеатра с приставкой IN.

Хочу добавить, что подключение через аналоговые разъемы снижает качество звука, и если есть возможность, то лучше использовать любой из первых трех способов.

Как вы могли убедиться для того, что бы настроить воспроизведение аудио с телевизора на домашнем кинотеатре есть довольно много способов. Вам решать каким из них воспользоваться.

Коаксиальное соединение

Если у вас не самое новое оборудование, и вы не хотите его менять из-за отличного звучания, вы сможете не найти новых разъёмов для HDMI и OPTICAL CABLE. Тогда стоит поискать разъем для коаксиального кабеля, который так же именуется RCA-кабель. Купите электропровод нужной вам длины, и подсоедините ТВ и кинотеатр в соответствующем направлении от ТВ к музыкальной установке. Ищем выходы RCA, DIGITAL OUT или COAXIAL OUT и вставляем один конец, а на аудио установке должен присутствовать разъем DIGITAL AUDIO IN или просто COAXIAL. Таким способом вы так же сможете подключить телевизор через кинотеатр.

Что делать, если после подключения домашнего кинотеатра к ПК звука нет

Если после подключения на ПК нет звука, следует попробовать перезапустить ОС и проверить работу аппаратуры. Возможно, операционная система автоматически не определила новую аппаратуру, как используемую по умолчанию.

В области задач с помощью ПКМ нажмите на значок динамика и выберите пункт «Устройства воспроизведения». В открывшемся списке подсветите тип аппаратуры (5.1) и нажмите кнопку «По умолчанию». Используйте «Применить» и «ОК» для сохранения конфигурации.

Ещё одной причиной отсутствия звучания может быть отсутствие настройки необходимого канала на плеере. Зайдите в меню усилителя и активируйте используемые звуковые каналы. Это можно сделать методом подбора.

Конфликты между разными устройствами возможны, когда используются все компоненты: АС, телевизор, ресивер. Чтобы решить вопрос, необходимо разделить видео и аудиосигналы. Для этого:

1. Ресивер соединяем с ТВ посредством оптического провода (устраняется проблема со звуком).
2. Телевизор и ПК сопрягаем кабелем HDMI.

Мы подробно рассмотрели методы соединения компьютера и домашнего кинотеатра. Надеемся, что статья ответила на все вопросы читателей по данной теме.

Инсталляционные компании

Как известно, спрос рождает предложение. Подключение домашних кинотеатров не исключение. В крупных городах можно найти инсталляционные компании. Они специализируются на поставках и монтаже мультимедийных центров среднего и высшего ценового сегмента. Поэтому, если ваше желание обновить домашнюю аппаратуру совпадает с проведением ремонта и возможностью приобрести домашний кинотеатр, обзор соответствующих услуг откроет для вас эту нишу рынка.

Если вы заядлый киноман и располагаете достаточными свободными средствами – это ваш шанс создать себе идеальные условия для просмотра контента в домашних условиях. В этом случае стоит помнить, что приобретение дорогой аппаратуры, как и ремонт, вы не будете осуществлять ежегодно. Иногда стоит затратить определенные средства для получения максимального комфорта на долгие годы вперед.

Основная задача инсталляционных компаний – подключение домашних кинотеатров под ключ. Профессиональные сотрудники предварительно изучают помещение, в котором предполагается установка оборудования и затем выполняют все необходимые расчеты. По результатам этой работы вы получите целый комплекс мероприятий, необходимых для создания благоприятного акустического фона и качественной передачи изображения. Аппаратуру подберут специально под габариты помещения с учетом проводимого ремонта.

Основные правила подключения

Прежде чем подключать домашний кинотеатр к телевизору, необходимо проверить комплектацию приобретенного устройства. Отсутствие каких-либо деталей наверняка усложнит процесс установки конструкции. В первую очередь надо удостовериться в наличии ресивера. Этот прибор играет важную роль в любой модели домашнего кинотеатра. Ресивер проводит обработку и осуществляет воспроизведение сигнала, передает картинку на экран ТВ и в колонки

Второй, но не менее важной по значимости деталью является аудиосистема. Чаще всего она состоит из 5 динамиков и сабвуфера – элемента аудиосистемы, отвечающего за качественное воспроизведение звука с низкими частотами

И последнее, что также должно присутствовать в комплектации домашнего кинотеатра, – источник сигнала.

Проверив наличие всех требуемых элементов, можно приступать к подключению аудиосистемы. Главное – соблюдать последовательность, иначе можно запутаться. В целом подключить домашний кинотеатр к телевизору несложно. Конечно, можно взять руководство пользователя, где четко прописана схема соединений. Однако не во всех подобных документах имеется подробная расшифровка действия. Как раз для таких случаев предлагается воспользоваться универсальным методом подключения видеосистемы.

Соединение ТВ с ресивером для вывода картинки на экран

В современных моделях телевизоров обязательно присутствует несколько HDMI разъемов. С их помощью обеспечивается получение high definition – качественный сигнал высокого разрешения. Для подключения используется специальный провод с соответствующими штекерами, который присутствуют в комплекте домашнего кинотеатра. Во входной разъем телевизора подключается сторона провода «in», на выходной в ресивере – сторона провода «out».

Если же в телевизоре отсутствует HDMI разъем, правильно подсоединить ресивер к экрану ТВ при помощи коаксиального кабеля и трех штекеров разного цвета, каждый из которых вставляется в деку с соответствующей цветовой гаммой.

В Европейских домашних кинотеатрах имеется разъем SCART, который также соединяет ТВ с ресивером.

Соединение ресивера с аудиосистемой для вывода звуков в динамики

Для выведения звука на колонки домашнего кинотеатра можно использовать несколько простых методов, а именно беспроводное и проводное соединения.

В беспроводном варианте подразумевается использование специального оборудования, позволяющего проводить звуковую трансляцию в радиусе 30 метров. Этим специальным оборудованием является передатчик Wireless System. Он направляет аудиосигнал с dvd-плеера на ресивер, а после звук направляется в колонки.

Соединение ТВ с ресивером для вывода звука на динамики

Современные производители занимаются постоянным совершенствованием дизайна конструкции телевизоров. И в первую очередь они стараются сделать их тоньше. Однако такая особенность негативно отражается на качестве акустики. А домашний кинотеатр легко спасает положение.

На данном этапе лучше всего соединить телевизор и ресивер посредством HDMI, после чего настроить ТВ на передачу звука через внешние колонки.

Важно провести представленные манипуляции в указанном порядке. Иначе процесс подключения домашнего кинотеатра собьется, из-за чего придется повторить процедуру

Некоторые пользователи уверены, что подключить старый телевизор к новому домашнему кинотеатру невозможно.
