Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

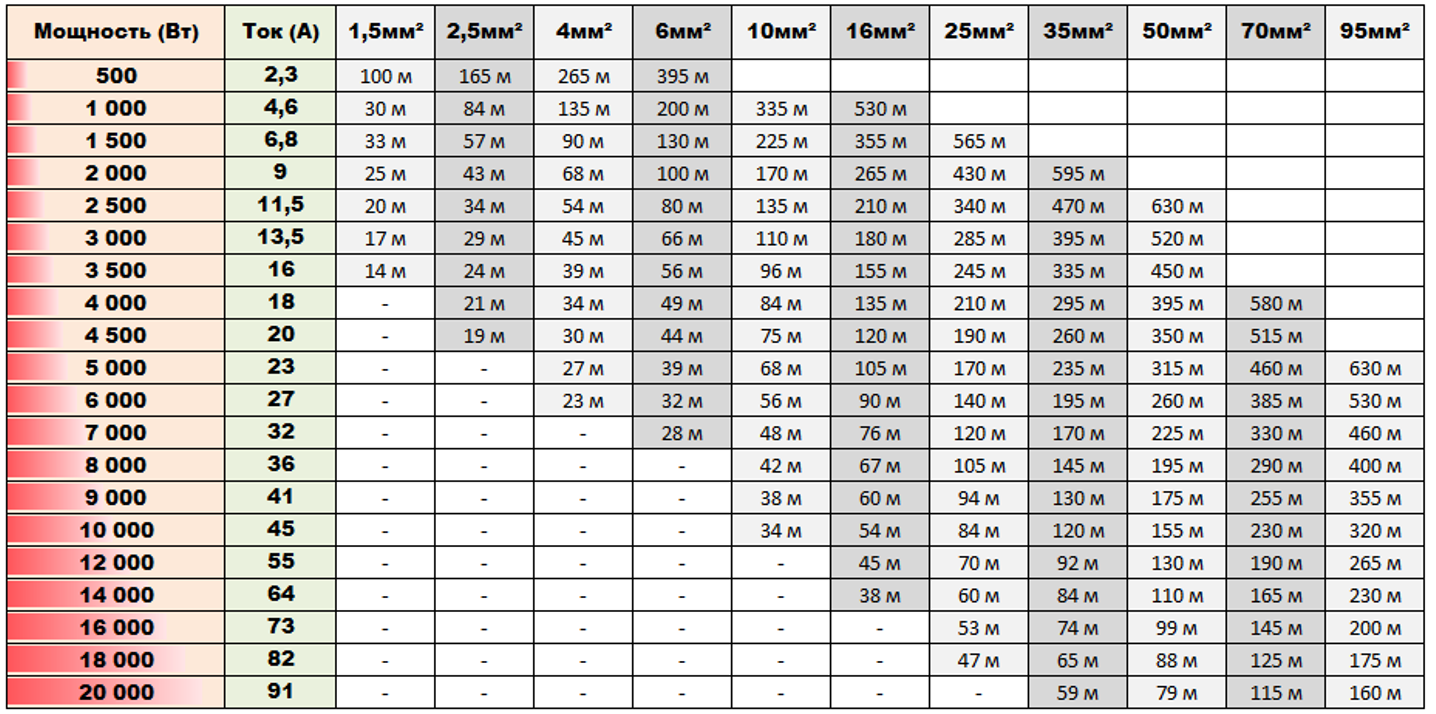

Как рассчитать пропускную мощность электрической проводки

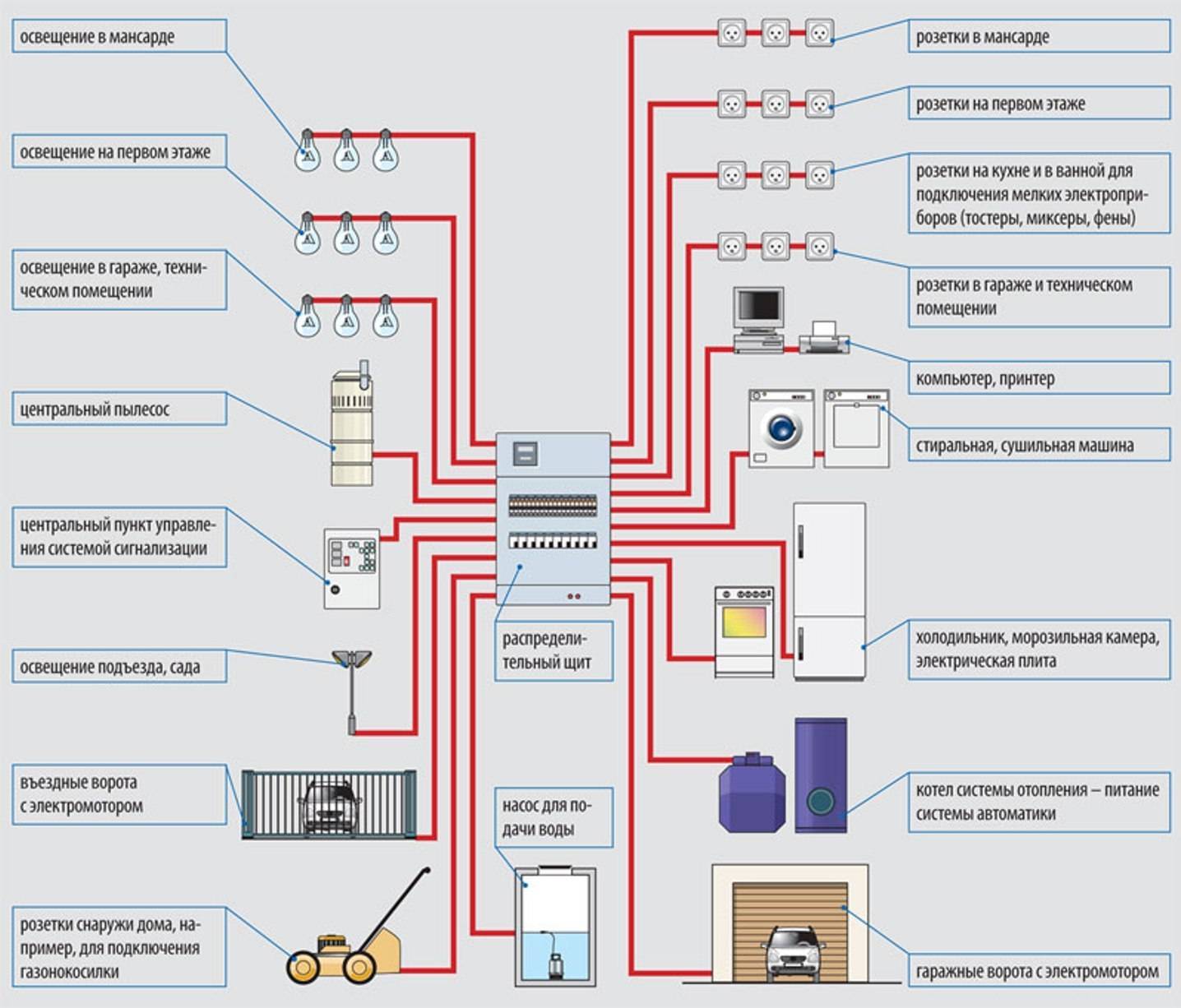

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

• крыльцо (I);
• тамбур (II);
• санузел (III);
• помещение для стирки (IV);
• прихожая (V);
• жилые комнаты (VI);
• кухня (VII);
• кладовая (VIII);
• веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

• силовой ящик (1);
• квартирный щиток (2);
• одно- или двухламповый светильник (3);
• штепсельная розетка с защитным контактом (4);
• однополюсный выключатель (5);
• кнопочный выключатель (кнопка) для звонка (6);
• звонок (7);
• фонарь (8);
• штепсельная розетка без защитного контакта (9);
• штепсельная розетка с выключателем (10);
• сдвоенный выключатель (11);
• многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Основная работа

В данном случае мы опишем процесс подключения света с начального этапа, то есть монтажа проводки.

Вот пошаговая инструкция:

• отключаете питание в помещении;
• строго по схеме штробите специальные траншеи для прокладки проводников;
• разрезаете провод на заранее рассчитанные части, чтобы их хватило для проведения от щитка к коробке и от коробки к светильникам;
• проводите осветительную линию. Она стартует от щитка, соединять провода стоит пайкой или клеммами, исключая скрутки;
• подключаете и монтируете светильники;
• «прозваниваете» всю трассу, чтобы избежать КЗ;
• если не будет обнаружено никаких проблем, замажьте траншеи раствором гипса;
• включаете автомат на вводном щитке и проверяете работу освещения.

Вот и все – освещение подключено.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Подготовка к работе

Для начала нужно подобрать светильники по вкусу для каждой комнаты.

Мы можем только посоветовать виды, которые будут наиболее подходящими:

• в коридоре принято использовать точечные софиты;
• в потолке ванной монтируются точечные светильники или плафон, защищенный от влаги. Также стоит установить лампу над зеркалом;
• что касается спальни, обычно выбирают светильники над кроватью и люстру на потолок. Вместо люстры можно отдать предпочтение светодиодной ленте;
• кухня должна быть максимально освещена. Наибольшей популярностью пользуются светодиодные ленты, софиты и лампы направленного света;
• гостиную чаще всего освещают люстрами, а также добавляют торшеры.

Не забывайте и о выборе ламп, в настоящее время светодиодные лампы отодвинули на задний план и «галогенки» и классические лампы накаливания, благодаря своей надежности и экономичности.

После того, как выберете виды светильников и ламп, следует произвести расчет их количества. Для этого придется определить не только количество ламп, но и расчетную мощность освещения.

Мощность определяется довольно просто – перемножаете площадь комнаты, коэффициент спроса и удельную мощность ламп.

Количество ламп определить еще проще – умножаете коэффициент спроса на площадь комнаты и делите на мощность одной лампы.

Вычислив оба показателя можно смело приступать к созданию схемы освещения. Небольшой совет по поводу кабеля, который будет подведен к светильникам. Идеальным вариантом будет трехжильный провод из меди, обладающий поперечным сечением в полтора квадратных миллиметра.

Заключительный этап подготовительных работ – это черчение схемы освещения.

На нее нужно нанести все требуемые элементы:

• трасса, по которой будут проходить проводники по стенам;
• различные виды светильников, размещенные в комнатах;
• расположение коробки распределения;
• места, на которых будут расположены выключатели.

После этого можно смело приступать к проведению света.

Советы в помощь

Следует провести несколько групп освещения, разбив их на разные комнаты. Это позволит вам осуществлять ремонт, не отключая питание всей квартиры.

Не стоит использовать кабель из алюминия, он выдерживает нагрузки значительно хуже медного аналога.

Вместо классического выключателя, в гостиной и спальнях лучше установить диммер, благодаря которому регулируется яркость освещения.

Более практичным будет скрытый монтаж проводки. Такой способ не только не испортит интерьер, но также сделает проводку менее подверженной механическим воздействиям.

Каждая группа проводов в распредкоробке должна быть с маркировкой. Это поможет избежать путаницы при возможном проведении ремонта.

Документы для подключения электричества к частному дому на земельном участке

Прежде чем начинать монтаж электропроводки на участке или подводить электричество к частному дому, необходимо составить проект электроснабжения. Разрешение на использование электрической энергии можно получить лишь в том случае, если электроустановки будут запущены в эксплуатацию при наличии соответствующих документов. После предоставления и проверки документов для подключения электричества к частному дому потребитель получит абонентскую книжку для оплаты счетов за электричество.

На начальном этапе владелец электрических сетей должен предоставить потребителю необходимую информацию, касающуюся технических условий эксплуатации электрических сетей. На основании этих сведений потребитель должен составить схему электроснабжения своего дома и участка с хозяйственными постройками.

Далее эта схема должна быть согласована с владельцем электрической сети и местными органами госэнергонадзора. После монтажа электросетей, выполненного с соблюдением всех технических требований и норм, потребитель должен подать заявление на разрешение подключения к электросети. После этого владельцу сети рекомендуется проверить внутреннюю сеть на предмет соответствия составленному проекту. Также на данном этапе проводится инструктаж по технике безопасности эксплуатации электросетей и электроприборов. Лишь после всех этих процедур ответственная инстанция дает разрешение на подключение пользователя к общей электросети.

Представленные документы для подключения электричества к участку должны содержать подробную информацию о том, какие электроприборы, провода, установки, предохранители и автоматические выключатели будут задействованы при монтаже системы проводки. Здесь же нужно указать, какой способ прокладки проводки будет использоваться. Следует обязательно приложить схему внутренней электропроводки в доме, а также наружных сетей на участке и на пути к частному сектору.

Все ответвления, отходящие от внутренних линий, должны быть нанесены на общий план участка. Схему внутренней проводки рекомендуется разместить на плане самого строения. Чтобы провести электричество в частный дом, на плане необходимо указать местонахождение электрических щитков, распределительных коробок, всех электрических точек — выключателей, стационарных светильников и других электроприборов.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

• зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
• корончатое сверло диаметром 100 мм;
• набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Электромонтажные работы

Итак, теперь поговорим о самом интересном – как провести свет в сарай из частного дома. На самом деле монтаж освещения выполнить намного проще, нежели подготовительные работы. Рассмотрим на примере более простой и в то же время популярный способ монтажа – по воздуху в сухой хозблок.

1. Закрепите в подходящем месте на доме первый крюк. Можно использовать крепление на изоляторах, как показано на фото ниже.
2. Пропустите кабель через гофрированную трубу, которая дополнительно защитит линию освещения от механических повреждений.
3. Отключите электроэнергию на вводном домашнем щитке.
4. Просверлите отверстие в стене дома чтобы провести в него кабель и подключите к домашнему распределительному щитку на вводе.
5. Протяните свет к сараю и заведите кабель внутрь постройки.
6. На входе установите автоматический выключатель.
7. От автомата выведите распределительную коробку, от которой Вам нужно провести кабель в гофре к нужным местам (где будут находиться лампочки).
8. Можно подключить светильник не только внутри сарая, но и на выходе, как показано на фото. В обеих случаях для освещения лучше использовать светильники с влагозащищенными плафонами.
9. Установите в подходящем месте выключатель света. Для управления уличным и внутренним освещением лучше использовать двойную модель. Схему подключения двухклавишного выключателя света мы предоставляли в соответствующей статье.
10. После всех электромонтажных работ включите электроэнергию и проверьте, насколько правильно Вам удалось провести свет в сарае.

Вот и все, что Вы должны сделать для монтажа освещения в сарае своими руками! Как Вы видите, ничего сложного нет и к тому же такая работа не займет много времени

Обращаем Ваше внимание на то, что если в неотапливаемом хозблоке Вы установите понижающий трансформатор (к примеру, ЯТП), у Вас будет в наличии дополнительная розетка, к которой можно подключить электроинструмент во время ремонта. В таком случае сечение медного кабеля, который Вы протяните от дачи, должно быть не менее 2,5 мм2

На этом наша простая инструкция завершена. Надеемся, что теперь Вы знаете, как провести свет в сарай из частного дома своими руками! Если Ваш дачный участок часто остается без электричества, рекомендуется положить на входе в хозпостройку фонарик, который может спасти ситуацию в любой момент.

Опубликовано:
26.03.2015
Обновлено: 27.06.2017

Кухня

Она часто посещается всеми членами семьи, особенно теми кто занимается готовкой пищи, потому хорошее освещение в ней важно правильно организовать.

Если кухня обладает малой площадью, то можно обойтись лишь осветив рабочую зону и область приема пищи.

Если кухня обладает большими размерами, то центральный свет необходим. Воспроизвести это лучше при помощи потолочного источника света, обладающим подобающим рассеивателем.

Если помещение располагает площадью, позволяющей установку обеденного стола посередине комнаты, то лучше повесить люстру, с регулировкой длины подвески.
