Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины, духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу

Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной

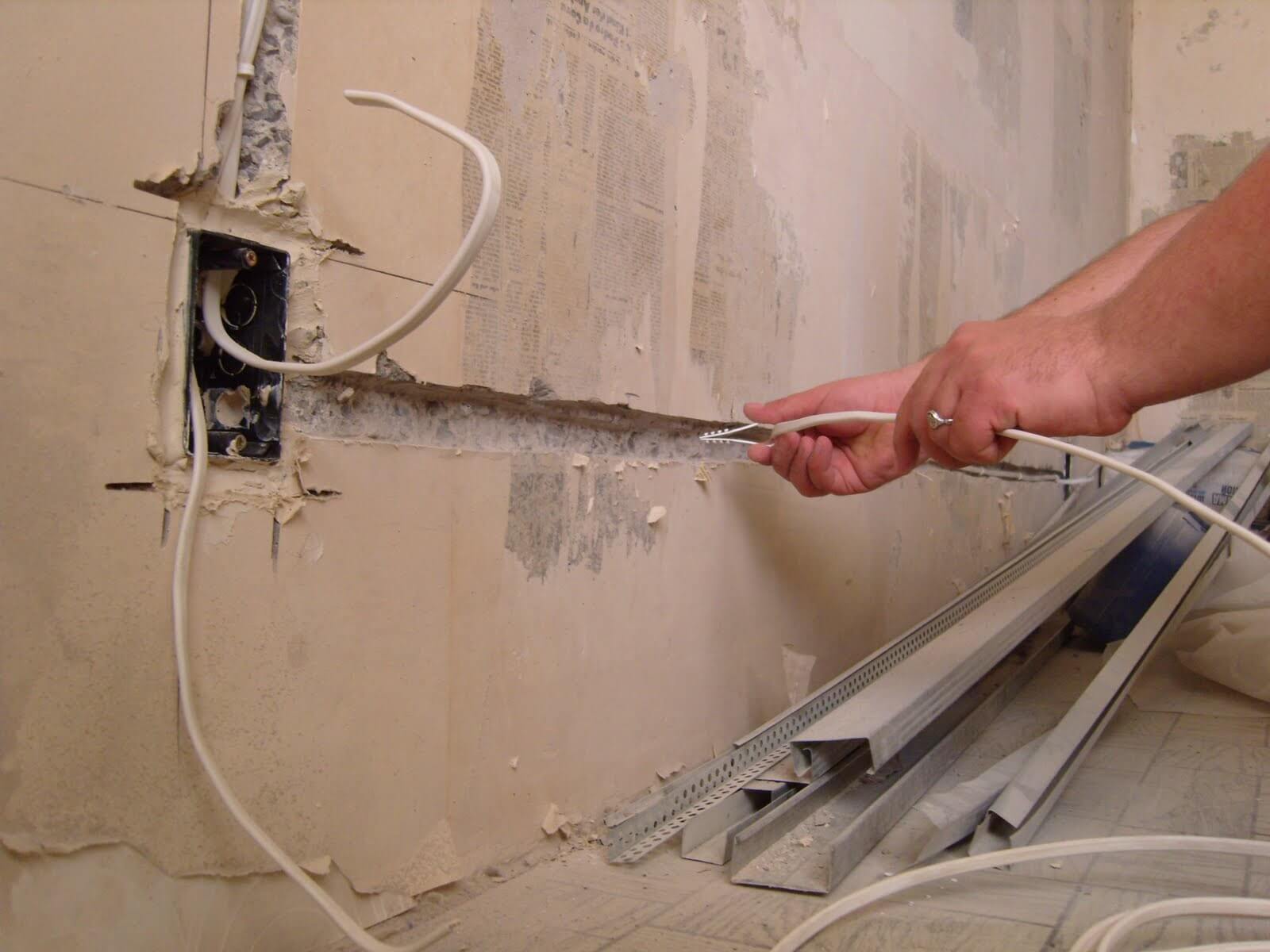

После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования

Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Также читают:

{SOURCE}

Для чего нужно УЗО

Как работает УЗО и зачем оно ответ простой: для того, чтобы максимально защитить от поражения током, и спасти вашу жизнь.

Меня как часто спрашивают: какое напряжение смертельно для человека? Тут надо понимать следующее: даже невысокое напряжение опасно для вашей жизни, определяющим фактором является сила тока и продолжительность ее воздействия. Для смертельного исхода достаточным будет сила тока около 0.08 ампер (80 мА).

А вот при воздействии тока силой в 0.05 ампер (50 мА) человек не сможет сам оторваться от электропровода. Автомат, установленный в электрощитке, на такие величины никак не отреагирует.

Причины срабатывания УЗО

• Неправильное подключение. Это самая распространенная причина срабатывания УЗО. Срабатывания эти ложные и происходят лишь потому, что в схеме расключения УЗО допущены ошибки, исправив которые вы забудете о ложных срабатываниях. Схемы подключения вы можете посмотреть в паспорте к устройству или дождаться нашей следующей статьи, в которой мы подробно раскроем этот вопрос.
• Неисправности в электропроводке. Здесь вариантов достаточно много. Начиная с некачественного расключения распределительных коробок, когда монтажники зачищают кабель неприспособленными для этого инструментами и оставляют порезы на изоляции. В процессе монтажа и укладки такого кабеля в распределительную коробку жилы с нарушенной изоляцией могут соприкасаться, вызывая тем самым утечки. Устранять такие неисправности впоследствии очень тяжело. Достаточно в самом начале выполнить монтаж грамотно и распределительная коробка не побеспокоит вас никогда. Отгоревшие контакты в розетках, выключателях и самом электрическом щите. Они могут быть не только отгоревшими, но и расключенными так же, как и распределительные коробки. Кабель зачищают канцелярским ножом, на первый взгляд порез не заметен, или на него усердно стараются не обращать внимания. Розетку с таким кабелем подключили, установили в подрозетник, а фазная жила слегка коснулась корпуса розетки или выключателя. Здравствуй монтажник, я ток утечки, прошедший через жильцов квартиры и передаю тебе от их лица привет, сами они его передать уже не могут.
• Изношенный кабель электроприборов. Вилки и места входа кабеля в электроприбор. Как бы не старались производители бытовой и другой техники делать соединения максимально подвижными дабы избежать перетирания кабеля – рано или поздно это случается. Внешне бывает достаточно сложно увидеть нарушение первой изоляции, находящейся внутри кабеля. Оно возникает в следствии многократного перегибания в одном и том же месте. Чаще всего это рядом с вилкой и на месте входа кабеля в сам прибор. Такую неисправность редко увидишь на стационарно устанавливаемой технике, чаще на мелких бытовых приборах, которыми мы пользуемся постоянно – утюги, фены, блендеры. В результате частых изгибов внутри нарушается изоляция и жилы могут соприкасаться кратковременно или постоянно друг с другом, вызывая тем самым ток утечки, а то и вовсе короткое замыкание.
• Бесстрашие человеческое. Другими словами, не надо лазить туда, не знаю куда, не отключив при этом напряжение. Но тут все просто, если все таки полезли и УЗО сработало – аплодисменты в сторону УЗО, оно спасло вам жизнь, протрите его тряпочкой, а лучше просто сдуйте пыль. Проводить работы под напряжением может только специально подготовленный персонал.
•  Неисправность самого УЗО. Увы, ничто не вечно под луной и брак никто не отменял. Само УЗО может изначально оказаться неисправным либо придти в негодность в процессе эксплуатации.

Диагностика функциональности и поиск поломок

Решение проблемы возможно лишь после адекватной диагностики. Необходимо проверить правильность схемы подключения защитного прибора. Эту работу следует выполнять особенно тщательно, т.к. ошибки в монтаже чаще всего провоцируют ложные срабатывания механизма.

Зачастую УЗО выбивает даже после отключения всех электроприборов от сети. Это указывает на изначально неправильный выбор. Если установлено устройство на 32 А, его лучше заменить моделью на 64 А

Лишь опытный специалист способен найти поломку, не тестируя всю систему.

Гораздо легче проверить ее пошагово:

• Необходимо отключить электропитание во всем помещении. Центральный рубильник находится в щитке. Если проблема возникла в квартире, то выключатель расположен в щите на лестничной клетке. После этого УЗО включают. В норме автомат должен сбросить его. Если нет – механизм устройства сломан, и его придется заменить.
• Стоит проверить кнопку «Тест». Центральный выключатель при этом должен оставаться выключенным. От выходных клемм автомата отсоединяют провода, включают рубильник. Показателем нормальной работы кнопки является положение «Включено» прибора. Если же флажок сбрасывается без нагрузок, то устройство неисправно.
• Далее нужно определить, насколько устройство соответствует токам потребления. В первую очередь отключают все приборы-потребители, а рычажок автомата включают. После этого нужно поочередно включать технику.
• Один из приборов может выбить УЗО. Если это происходит, нужно будет отремонтировать его или же купить защитное устройство, рассчитанное на большие допустимые токи.

О других способах проверки УЗО на работоспособность можно прочесть в этом материале.

Если УЗО выбивает при отключенных электроприборах, значит, проблема в проводке. Придется ее протестировать, чтобы определить поврежденный участок.

Это интересно: Схема подключения УЗО в однофазной сети с заземлением и без «земли»

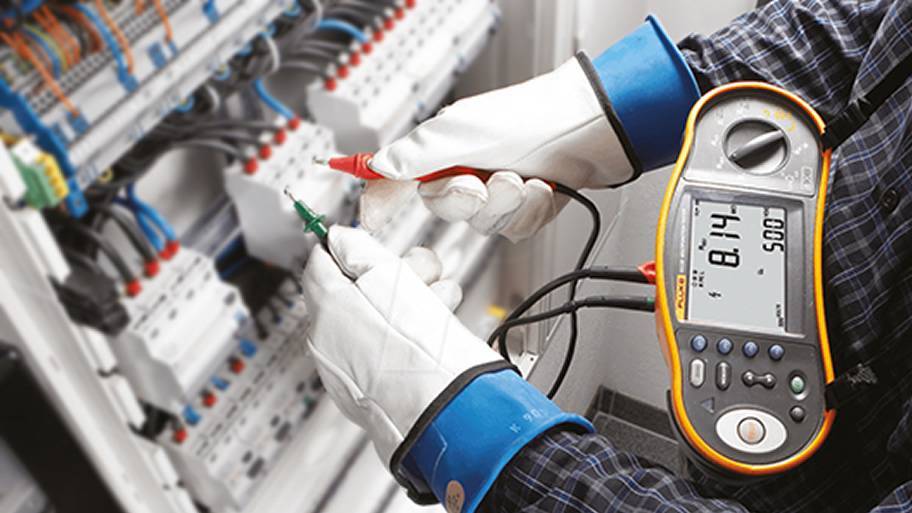

Тестирование УЗО на исправность

Чтобы исключить непригодность, нужно убедиться в правильности выполнения процесса подключения защиты. Провести тестирование можно посредством выполнения некоторых операций:

1. Отключить автомат. Выполнение данного действия позволит исключить влияние на УЗО всех подключенных к нему объектов.
2. Выполнить отсоединение отходящих проводников путем удаления их из заранее ослабленной клеммы.
3. Проверить исправность стопорного рычага. Установить его в положение «включено» и легко постучать по корпусу. Самопроизвольно изменение положения механизма в момент проведения опции указывает на выход из строя рычага, из чего следует, что УЗО не пригодно к дальнейшей эксплуатации.
4. Включить автомат (стопорный механизм должен находиться в рабочем состоянии). Автоматика не должна отреагировать, так как на выходе проводники отключены, а вот ее реагирование будет основанием для замены устройства.
5. Проведение тестирования с помощью нажатия кнопки «Т». Работоспособный агрегат отреагирует мгновенным отключением.

Почему выбивает УЗО и что делать

Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.

Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.

Есть много причин для выбивания УЗО, основными из которых являются проблемы с электропроводкой, электрооборудованием и выход из строя самого устройства. Кроме того, отключение аппарата сразу после установки может произойти при его неправильном подключении.

Отличительные характеристики УЗО

Отличительным свойством является тип эксплуатируемого тока:

• А – синусоидальный переменный и пульсирующий постоянный;
• АС – синусоидальный переменный;
• В – постоянный, пульсирующий постоянный и синусоидальный переменный.

А также:

• Номинальный ток нагрузки. Данный параметр указывает на допустимую величину тока, проходящую через защитный агрегат. Стандартные значения шкалы номинального тока в амперах: 125 А, 100 А, 80 А, 63 А, 40 А, 25 А, 16 А.
• Ток номинальный дифференциальный. Дифференциальный ток является током утечки. Его стандартная шкала в миллиамперах: 500 мА, 300 мА, 100 мА, 30 мА, 10 мА, 6 мА.

Причины срабатывания УЗО

Возникнуть утечки токов могут в виду разных обстоятельств. Поэтому самым главным в решении данной проблемы, почему срабатывает УЗО, является их правильное определение. Рассмотрим некоторые варианты:

1. Проводка. В случае, если в доме проводка не новая, а отслужившая достаточно долгий период, то может произойти утечка. В роли виновницы часто выступает изолента, поскольку ее основа может утратить свою эластичность. Это приведет к образованию мелких трещин, которые и будут «тропинкой» небольших утечек. Если же монтаж проводки осуществлялся недавно, то следует проверить места соединения проводников, возможно, было выполнено некачественное их соединение. Не следует исключать и повреждение изоляции проводников, например, в процессе выполнения ремонтных работ.
2. Бытовая электрическая техника. В процессе использования электрических агрегатов очень часто возникает проблемы со структурными нарушениями изоляции шнура, обеспечивающего подключение к электросети, а также пробой внутренних деталей.
3. Качество выполнения электромонтажных работ. Это наиболее частая причина, почему не срабатывает УЗО при утечке нуля. Некачественное соединение проводников в системе электрической сети, куда входят распределительная коробка, выключатели, розетки, а также в защитных устройствах.
4. Повышенный уровень влажности. При проведении ремонтных работ вблизи места расположения проводки с использованием жидких смесей может также произойти срабатывание системы защиты.

Реагирование устройства на любую из выше перечисленных причин будет доказательством его исправности, а также правильного и качественного подключения к электрической системе.

Определение причин срабатывания — совсем непростое дело, но все же выполнимое, если придерживаться рекомендаций специалистов и следовать предлагаемому алгоритму поиска.

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

• какие провода использовались;
• тип изоляции;
• двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Меры безопасности и профилактики

Поиск причин возникновения аварийной ситуации с выбиванием узо при обрыве ноля и других неисправностях, как правило требует затрат сил и потраченного времени. А при условии что причин сразу несколько и устранив одну вы не получите решения проблемы. Потребуется еще время для устранения следующей неисправности.

Помните, что необходимо соблюдать простейшие правила при работе с электричеством, работайте в резиновых перчатках, но самое главное правильное и ответственное выполнение всех инструкций и правил при проведении этой работы.

И все-таки легче не допустить неисправность, чем потом геройски с нею бороться.

Выполняя все работы по разводке и монтажу электроснабжения квартиры, проводите их правильно и качественно.

При ремонте необходимо заменить не только старые провода, но и розетки с выключателями. Контакты на них уже подгорели, изоляция на проводах нарушена. Поэтому не следует экономить в этом случае.

Для предотвращения попадания влаги в сырых помещениях или установке на улице защитные устройства и автоматические размыкатели сети должны быть защищены от влаги. Для этого можно закрыть их резиновым козырьком, или замотать в пленку, но лучше установить щиток и поставить в них все приборы.

Необходимо соблюдать правила пользования электроприборами и оборудованием – выполняя их, вы повышаете уровень работоспособности, а также исключаете возможность перегрузки системы проводки вашего дома.

Что делать в случае срабатывания УЗО?

Одна из причин — это выход из строя УЗО, что бывает не так часто. Нет совершенных или вечных приборов. Прежде чем удостоверится в неисправности устройства, убедитесь в том, что с электрическими электроприборами и проводами цепи все в порядке.

Если под одним УЗО “сидят” несколько групп автоматических выключателей, ответственных за розеточные группы и группы освещения, производим следующею процедуру диагностики. Все рычажки на автоматических выключателях опускаем в низ, на функцию выключенного состояния. Включаем УЗО, затем, по очереди включаем автоматические выключатели. Если во время включения одного из автоматических выключателей  сработала защита, значит, в этой линии сети нужно отыскивать причину.

Нужно найти неисправный электроприбор

В той линии электрической цепи, в которой обнаружена проблема, отключаем все электропотребители из розеток. Снова включаем УЗО и автоматический выключатель, после чего по очереди включаем электроприборы в сеть, например, УЗО сработало на холодильнике. Итак, причина ясна – холодильник в ремонт. Тем временем УЗО и автоматические выключатели продолжают работать в штатном режиме.

Читайте следующие статьи про УЗО:

• Как отличить Дифференциальный автомат от УЗО?
• Принцип работы УЗО
• Какие типы УЗО существуют и в чем их различие?
• Как правильно подключить УЗО? СХЕМА

Как найти проблемный участок?

Чтобы найти причину, по которой срабатывает УЗО, необходимо выполнить следующий комплекс мероприятий:

1. Проверьте схему подключения, а также правильность ввода/вывода жил, т.к. главной причиной поломки является именно неправильный электромонтаж.
2. Отключаете автоматические выключатели и дифференциальную токовую защиту на каждой группе проводов: освещение, розетки, мощная бытовая техника и, к примеру, ванная комната.
3. При выключенных АВ попробуйте включить защиту от утечек, если рычаг выбивает, значит, проблема в самом изделии – нарушен спусковой механизм, т.к. при выключенной электроэнергии токи утечки отсутствуют. Если рычаг не сработал, идем дальше.
4. Отключите от розеток все электроприборы и снова включите питание на щите. Рычаг не откинулся – проблема в электрооборудовании, т.к. без нагрузки все работает, УЗО срабатывает – виновата электропроводка.

На этом пункте, как на завершающем, нужно остановиться подробнее и рассмотреть особенности самостоятельного ремонта.

Возможные причины срабатывания УЗО

Ложное срабатывание кнопки ТЕСТ УЗО Каждое УЗО имеет кнопку ТЕСТ для проверки его работы. Контакты кнопки в нормальном состоянии разомкнуты, но если они разболтались в своих креплениях, вполне может быть, что кнопка самопроизвольно срабатывает, отключая линию. Если залип контакт кнопки тест, рычаг УЗО не будет фиксироваться в положении , а будет сразу отщелкиваться.

Поломка спускового механизма В случае поломки спускового механизма УЗО отключение прибора провоцируется от внешних ударов и вибраций: хлопков двери, сверления перфоратором.

Имеется ток утечки внутри УЗО В помещения с плохой вентиляцией, влажных помещениях, или на открытом воздухе внутри корпуса УЗО может скапливаться влага (она оседает на металлических контактах). Вода, как известно, проводит электрический ток, отсюда и возникает утечка тока.

Кратковременный ток утечки Этот вид утечки тока может возникать при штатном включении некоторых мощный приборов и связан с особенностями их устройства. Такая ситуация является неопасной для других приборов и людей, возможно, придется подобрать УЗО с более подходящими характеристиками.

Неправильная схема подключения Современный электромонтаж — наука сложная. Если планируете сделать проводку самостоятельно — придется много часов изучать теорию подключения на профильный сайтах. Однако это будет время, потраченное не зря, поверьте!

Что если при выключенных электроприборах УЗО все равно срабатывает?

Неисправность нужно искать в электропроводке. Старая изношенная проводка – частая причина срабатывания.

Другая причина – поврежденный проводник. В первую очередь, нужно заглянуть в распределительную коробку для того, чтобы осмотреть провода и контактные соединения. Если в распределительной коробке все в порядке, продолжаем искать в другом месте – стене. Если УЗО сработало во время нанесения штукатурки ( известно, что вода хороший проводник) — значит изоляция проводника повреждена, и тогда произойдет утечка тока. Так УЗО будет срабатывать до тех пор, пока не просохнет смесь, так как сухая штукатурка является отличным диэлектриком.

Первый – поиск неисправности можно произвести при помощи индикаторной отвертки. Берем жало отвертки в руку и проводим торцевой частью вдоль линии скрытого проводника, там, где обрыв, индикатор погаснет, только вот при такой процедуре на время нужно отключит УЗО, т.е. питание подвести к автоматическому выключателю в обход УЗО. В панельном доме индикаторная отвертка не поможет.

Второй способ – с помощью прибора для поиска повреждений кабелей. Найдя место утечки, необходимо заменить поврежденный участок, либо проложить новую линию в кабель-канале.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.
