Монтаж в доме без заземления

Заземление — необходимый элемент при подключении потребителей. Такая линия предполагает использование трёх проводов: фазового, нулевого и земли. Но как часто бывает, в высотных домах используется только двухпроводная линия, состоящая из фазы и ноля. Хоть правилами не указано, но возможность установить УЗО в двухпроводной линии имеется.

Пример подключения к двухпроводной линии

Например, дома имеется две комнаты, в одной установлен бойлер, в другой стиральная машина. Требуется поставить УЗО на каждое устройство, линия однофазная, то есть двухпроводная. Электросеть на остальные розетки и освещение выполняется отдельно. Последовательность этапов установки заключается в следующем:

Энергопоставляющая компания устанавливает свой автоматический выключатель, тем самым ограничивая максимальное потребление тока в квартире. Этот выключатель называется вводным, имеет два полюса и устанавливается перед прибором учёта энергии.
С него два провода поступают на вход счётчика и с его выхода подаются на дифференциальное устройство. Фазовый провод (коричневый) подключается к клемме обозначенной буквой L, а нулевой (синий) к клемме c маркировкой N.
С выхода дифференциального устройства фазовый провод заходит на однополюсные автоматические выключатели в количестве трёх штук. Два на каждую комнату и один на освещение. Нулевой проводник подключается к общей шине. Шина представляет собой проводящую рейку с некоторым количеством зажимов для разветвления проводов.
Далее фазовый провод с выхода автомата подключается к входам L каждого из двух УЗО, а нулевой проводник с шины заводится на клеммы УЗО с обозначением N.
После того как первичная коммутация выполнена, от выходов УЗО напрямую пробрасывается кабель до защищаемых розеток в каждую комнату

Важно проследить, чтобы фазовый и нулевой провод не имели отводов и подключались именно к выходу УЗО.
Выход автоматического выключателя подключается на распределительную коробку для организации освещения и подключения остальных розеток. Туда же заводится ноль с общей шины.

При возникновении пробоя на корпусе стиральной машинки во время его касания через часть тела начнёт протекать электрический ток и УЗО моментально срабатывает, при этом отключив только линию, подходящую к стиральной машинке.

Подбор требуемых параметров для устройств защиты происходит в зависимости от характеристик электрической линии и применяемых приборов. Важным правилом является то, что значение номинального тока предыдущего устройства защиты, выбирается не меньше последующего. Например, вводный автомат 25 А, УЗО 16 А, автоматические выключатели на 16 А и 10 А.

Стоит отметить, что УЗО по внешнему виду напоминает дифференциальный автомат, но существуют визуальные способы отличия:

• некоторые производители указывают на лицевой стороне название прибора;
• для устройства защитного отключения на корпусе указывается только цифра с величиной номинального тока без типа характеристики;
• нарисованная на корпусе принципиальная схема не содержит обмоток расцепителей.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Watch this video on YouTube

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Ошибки при установке

Как и в любом деле, при электромонтажных работах можно допустить опасные ошибки. Чтобы с Вами этого не случилось, сейчас мы расскажем наиболее часто встречающиеся ошибки подключения УЗО своими руками:

1. Питающая жила заводиться снизу корпуса. Делать этого не нужно, т.к. даже на схеме изделия подведение питающего провода осуществляется сверху. При неправильном подсоединении агрегат может выйти из строя.
2. После УЗО не устанавливается автоматический выключатель. Как мы уже говорили, устройство защитного отключения не срабатывает при коротком замыкании, которое может сразу же вывести изделие из строя. Именно поэтому обязательно подключите автомат в нужном месте.
3. На отдельные участки большой электросети не устанавливаются местные устройства защиты. В результате может произойти утечка, из-за которой питание отключится по всему помещению.

Также советуем просмотреть наглядную видео инструкцию, в которой представлены все ошибки подсоединения:

Основные ошибки во время подключения

Что такое УЗО

УЗО – это устройство защитного отключения, которое позволяет контролировать утекающий ток. По внешнему виду оно напоминает известный щитовой автомат, но имеет совсем другое функциональное назначение. Получается, что УЗО все время контролирует количество тока, который заходит и выходит по цепи. Если вдруг это количество перестает быть равным, то устройство полностью обесточивает квартиру, что позволит избежать негативных последствий, которые бывают при утечке.

Устройство с тремя фазами, которое отключает питание уже при утечке в 30 мА

Обратите внимание на нижний выключатель и верхнюю кнопку. Так, первый позволит вам самостоятельно отключить устройство при необходимости проведения ремонтных работ.  Верхняя кнопка необходима для того, чтобы пользователь проверял работоспособность прибора путем создания искусственной утечки

Таблица 1. По каким критериям отличаются УЗО.

Содержимое щитка с УЗО

Тем не менее, вышеперечисленных характеристик недостаточно для того, чтобы выбрать оптимальную модель УЗО. Ведь здесь учитывается и длина всей электрической проводки, количество бытовых приборов и другие нюансы.

При выборе устройства учитывают следующее:

1. Номинальный ток. Это количество тока, которое выдерживает устройство в течение некоторого времени без повреждения.
2. Дифференциальный ток. Так называют восприимчивость защитной системы. Например, на изображении, приведенном выше видно, что УЗО отключится уже при утечке около 30 мА, которая еще не является опасной для жизни человека.
3. Номинальное напряжение. Это общее напряжение в цепи, куда устанавливается защитный механизм. Оно не должно быть больше 230/400 В.
4. Тип тока — переменный или постоянный. На изображении можно заметить, что прибор работает при наличии переменного тока.

УЗО контролирует утечку тока, но не напряжение

В данном случае не учитывается еще один параметр – величина отсечки, потому что он здесь отсутствует. Получается, что УЗО выполняет только контроль над утечкой тока, но не над всем током. Если вы подключите различные устройства во все розетки, которые имеются в квартире, то из-за перегрузки отключится только автомат. При его отсутствии произойдет возгорание проводки и УЗО.

Соответственно, дифференциальный выключатель не может отвечать за контроль перегрузки на линии, но он предотвращает последствия утечки тока. Поэтому автоматы и УЗО подсоединяют в общем щитке.

Как подключаться к проводке

УЗО вполне можно установить самостоятельно. Главное, чтобы установщик был грамотен в этой сфере. Самое простое — устройство на два полюса подключить к сети с одной фазой. Стоит помнить о том, что подключение делается сразу после установки счетчика. И желательно, чтобы устройство стояло на каждом отдельном участке, где происходит более мощное потребление энергии. Обычно это относится к крупным электроприборам, вроде бойлера или стиральной машины. Схема подключения устройство и автоматов в квартире ничем не отличается от схемы частного дома, за исключением уличного освещения.

Этапы подключения

Если владелец дома уверен в своих силах, то он вполне сможет справиться самостоятельно. Не уверен — ему необходимо обратиться к специалисту в области электротехники. Последовательность в этом деле должна соблюдаться четко:

• Отключить подачу тока. Для начала нужно отключить счетчик и пробки. После работник проверяет остатки тока на различных участках при помощи индикатора. Если результат отрицательный — можно продолжать работать.
• Определить участок. Не играет большой роли, где поставить автомат. Можно возле счетчика, можно в другом помещении, например, в ванной или на кухне. Но специалисты рекомендуют устанавливать УЗО после установки нового счетчика, потому что ток не влияет на него.
• Монтаж устройства. Задача монтажа довольно проста — нужно подсоединить провода друг с другом в отделах вверху и внизу. Они означают нулевой и фазовый электрические токи. Обычно производители маркируют местоположение каждого из них. Но если на устройстве такого нет, можно нанести ее самостоятельно, используя отвертку-индикатор. Если она не реагирует — значит, нашлось место нулевого тока.
• Проверить наверняка. После установки любого электротехнического оборудования следует обязательная проверка. Для проверки эксплуатации на УЗО есть специальный тумблер, который играет роль тестера. С его помощью имитируется утечка электрического тока. Если электроэнергия перестала поступать в дом, значит, все работает. Если нет — необходимо все еще раз посмотреть и исправить неполадки в случае их возникновения.

Ошибки при монтаже

В любой ремонтной или электромонтажной работе могут произойти ошибки, незначительные или опасные для жизни и здоровья. Чтобы их избежать, владельцу стоит помнить о следующих ситуациях (если он делает установку самостоятельно), чтобы было правильное подключение УЗО и автоматов:

Питающий провод обычно заводят в нижнюю часть устройства. Это неправильно, поскольку она по инструкции должна подводиться на его верхнюю часть

Если не обратить на это внимание, то УЗО будет работать с перебоями или не работать вообще.
Автовключатель не подлежит установке после устройства защитного отключения. Они не взаимодействуют друг с другом, потому что несут разные функции.
Не следует ставить УЗО по отдельным участкам электропроводки

В случае утечки электротока свет будет выключаться по всему помещению.

Подключение УЗО к однофазной сети с заземлением

По своей сути любое УЗО является своеобразным индикатором, с помощью которого осуществляется контроль токов утечки. Такие приборы не способны защитить электрическую сеть, поэтому они устанавливаются совместно с автоматическими выключателями. Как правило, они подключаются последовательно, обеспечивая максимальную защиту в случае превышения нормального уровня потребления электроэнергии.

Надежность защиты людей, приборов, оборудования и проводки существенно повышается при использовании УЗО схемой подключения с заземлением. Конструкция самого заземления и его тип выбирается в индивидуальном порядке, исходя из конкретных условий эксплуатации. В большинстве квартир и частных домов электрическая проводка выполнена в однофазном варианте. Номинальное напряжение составляет 220 вольт. Подключить устройство защитного отключения в однофазную сеть довольно просто.

Существуют различные варианты соединений, выполняемые по одному и тому же принципу. При решении вопроса, как подключить УЗО с заземлением, широкое распространение получила схема, при которой прибор размещается на входе в жилье, непосредственно за электрическим счетчиком. Однако в случае срабатывания прибора, возникают сложности с определением конкретной причины.

Поэтому, при наличии большого количества бытовых приборов и оборудования, устройства защитного отключения устанавливаются на каждую группу потребителей. В случае критической ситуации происходит срабатывание только одного прибора, отключающего одну из линий. Провод заземления в схеме подключается, минуя УЗО, напрямую к потребителям. Таким образом, УЗО и заземление существенно повышают электробезопасность. Сама схема подключения наносится на корпус прибора.

Принцип действия УЗО

Очевидно, что при наличии утечки в цепи токи на её начальном (ввод фазы в квартиру) и конечном (выход нулевого провода из квартиры) участках будут отличаться. На сравнении этих токов и построен принцип работы УЗО: если будет обнаружено расхождение, прибор разъединит цепь. Но реализовать этот принцип можно двумя способами, поэтому и разновидностей УЗО на сегодняшний день существует две: электромеханическая и электронная.

Электромеханические УЗО

В электромеханическом устройстве защитного отключения имеется три катушки, две из которых являются рабочими, а третья — управляющей. Правильное название всей этой конструкции — дифференциальный трансформатор, при этом управляющая катушка играет в нём роль вторичной обмотки. Одна из рабочих катушек включается в фазу, другая — в нулевой провод, причём подключаются они так, чтобы токи в них протекали в разных направлениях.

Электромеханические защитные устройства основаны на сравнении магнитных полей, порождаемых токами в начале и конце цепи

Соответственно, магнитные поля, возбуждаемые токами в катушках, также окажутся разнонаправленными. При абсолютном равенстве токов векторная сумма силовых линий обоих полей будет равна нулю, то есть поля как бы будут взаимно уничтожаться.

Если же значения токов из-за утечки окажутся отличными (эта разница и называется дифференциальным током), то внутри УЗО возникнет какое-то остаточное электромагнитное поле, которое наведёт ЭДС в третьей — управляющей — катушке. Эта ЭДС приведёт в действие чувствительное поляризованное реле, которое и разъединит электрическую цепь.

Электронные устройства защитного отключения

В электронных УЗО помимо дифференциального трансформатора имеется плата с усилителем, выполненным на микросхеме или на транзисторах. Его задача состоит в усилении тока, возникающего в управляющей катушке (вторичная обмотка дифференциального трансформатора), который затем подаётся на отключающее реле. Наличие усилителя позволяет уменьшить мощность дифференциального трансформатора, а значит, и его размеры.

Электронное УЗО по внешнему виду мало чем отличается от электромеханического, но имеет другой принцип действия и более компактный корпус

В результате изделие становится более компактным и дешёвым. Но при этом у электронных УЗО появляется важная особенность: схема усилителя нуждается в электропитании, которое берётся из обслуживаемой цепи. То есть усилитель включается в данную цепь параллельно с другими нагрузками. Ниже мы покажем, как это обстоятельство влияет на надёжность прибора.

Общие выводы

Ознакомившись с принципом работы УЗО, можно сделать два важных вывода:

1. УЗО не сработает, если человек коснулся одновременно находящегося под напряжением элемента и нулевого провода, то есть ток «пошёл» не в землю, а весь остался в цепи. Защиту на случай подобных происшествий ещё не придумали, так как их сложно распознать: параметры цепи будут такими же, как если бы в неё была включена обычная нагрузка.
2. УЗО не защищает от коротких замыканий или превышения нагрузки. Поэтому в цепи помимо этого устройства обязательно следует устанавливать автоматический выключатель или предохранитель. Сегодня выпускаются приборы, в которых УЗО и выключатель-автомат совмещены. Подобные изделия называются автоматическими выключателями, которые управляются дифференциальным током (АВДТ), но в обиходе их называют проще — дифференциальные автоматы.

Схема подключения УЗО

Рассмотрим способы установки УЗО в различных сетях.

Однофазная сеть

В таких сетях чаще всего устанавливают однополюсные УЗО.

В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей

В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:

• в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
• если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.

Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.

Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.

Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.

В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).

Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.

Проводники заземления выводятся на шину РЕ (поз. 19).

Видео: как правильно подключить УЗО

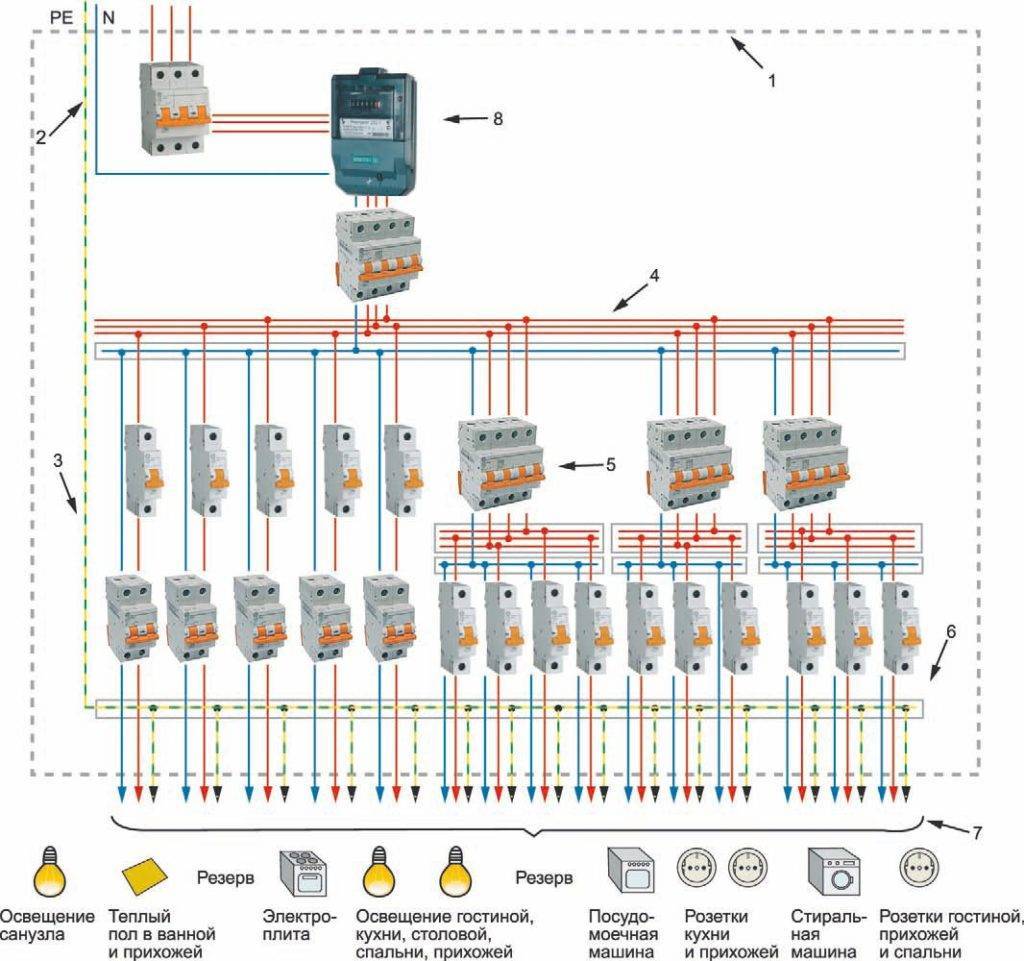

Трёхфазная сеть

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.

Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.

Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство

УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» — простейшие приборы аварийного отключения электричества.

Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.

Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

Вместо устаревших «пробок» используют автоматические выключатели

Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

УЗО в электрощите

Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.

Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.

Таблица №1. Разновидности УЗО.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.

Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.

Подключение к входящему кабелю

На последнем этапе установки надо подключиться к входящему кабелю. Для этого отключают вводный защитный автомат в этажном щите, вывешивают предупреждающую табличку с надписью «Не включать, работают люди».

После этого основной кабель вводится в квартирный щит, и заземляющий провод подключается к земляной шине, а фаза и нулевой к входным клеммам УЗО QD1. Все автоматы должны находиться в выключенном состоянии. Затем вводный автомат на этаже включается.

После этого включается УЗО QD1 и нажимается кнопка тест. Прибор должен отключиться. Если это произошло, значит, он в рабочем состоянии. Включив его снова, проверяем работоспособность остальных приборов УЗО.

Надо сказать, что УЗО на вводе QD1 – это противопожарное УЗО и в качестве него лучше выбрать селективное, с задержкой. Устройства QD2 и QD3 имеют маленькие токи отключения и защищают человека от поражения электрическим током.

Некоторые люди очень недоверчивы и хотят опытным путем проверить работоспособность УЗО после установки.

Для таких предлагается следующий безопасный метод проверки. Нужен патрон с лампочкой на 220 В и кусок двужильного кабеля. Один его конец подключается к патрону, а второй к розетке. При подсоединении к контактам «фаза» и «ноль», лампа загорится, ничего не произойдет.

Когда подключимся к фазе и заземляющему проводу, УЗО сработает, так как возникает разница в токах, протекающих через фазовый и нулевой провода, линия обесточится и лампочка отключится. При этом автомат защиты от перегрузок не среагирует. Это наглядно показывает, как УЗО защищает людей от поражения током.

Ошибки при подключении УЗО

Не имеющие достаточного опыта электрики чаще всего ошибаются в следующем:

Путают нулевые провода от разных УЗО: при таком подключении выключатели по нажатию кнопки «TEST» срабатывают, поэтому может показаться, что система является работоспособной. Но как только какой-нибудь прибор будет включён в розетку, оба УЗО сразу отключатся.
Подключают к УЗО нагрузку, в которой нулевой провод контактирует с проводом заземления или токоведущими частями. В этом случае могут иметь место частые ложные срабатывания выключателя.
При подключении розеток соединяют нулевой провод с проводом заземления. Как только вилку любого электроприбора воткнут в такую розетку и включат его, сразу появится утечка тока в заземляющий провод и УЗО тут же отключится.
Запараллеливают нейтрали разных УЗО со стороны «подзащитного» участка сети. В этом случае при включении прибора в розетку также будет иметь место отключение обоих УЗО. Такую ситуацию можно выявить нажатием кнопки «TEST» на одном из УЗО — оба прибора при этом отключатся.
Подключают защищаемую цепь к нулевому проводу выше УЗО. То есть получается, что ноль подключён в обход выключателя, и ток нагрузки будет восприниматься им как дифференциальный (УЗО будет отключаться).
Подключают нулевой проводник нагрузки к другому (не своему) УЗО. Опять же, как только в цепи появится ток, оба УЗО отключатся.
Не учитывают схему подключения кнопки «TEST» при подключении 4-полюсного УЗО в однофазную сеть

Здесь важно посмотреть (схема изображается на корпусе прибора), каким полюсом подключена эта кнопка. При неверном подключении она не будет работать.
Подключают нулевой провод сверху, а фазу снизу или наоборот, так что токи в рабочих катушках дифференциального трансформатора (см

принцип действия УЗО) имеют одинаковое направление и генерируемые ими магнитные поля не взаимоуничтожаются, а усиливаются. При появлении тока в цепи выключатель сразу будет срабатывать. Кнопка «TEST» при таком подключении не работает.

Рекомендуется проверять установленное УЗО при помощи кнопки «ТЕСТ» не реже одного раза в месяц.

Как видно, к вопросу выбора и установки УЗО следует подходить со всей обстоятельностью, так как от работоспособности этого прибора может зависеть жизнь людей. Ознакомившись с нашими рекомендациями, вы сможете всё сделать без ошибок, но лучше всё-таки попросить опытного электрика проверить правильность подключения.

Способы подключения в частном доме или квартире

Если вы решились установить защитное устройство в квартире или частном доме, то необходимо в соответствии с правилами подобрать параметры. В первую очередь необходимо смотреть на возможность нагрузки тока и для чего в принципе подбирается прибор.

Если вам необходимо установить защиту на единичный электроприбор, к примеру, на стиральную машину, то можно приобрети устройство с минимальным номинальным током. Если же УЗО устанавливается на всю квартиру, то необходимо сначала сложить величину нагрузки каждого потребителя, а затем выбрать подходящий вариант. Другой величиной является дифференциальный ток, при увеличении которого происходит срабатывание защитного механизма. После чего останется только выполнить монтаж УЗО.

Схема подключения

Если взглянуть на представленную схему, то видно, что защитное устройство устанавливают после входного автомата и электросчетчика. Затем после УЗО проводник фазы отходит к автоматическим выключателям, которые отвечают за контроль групп разных нагрузок. Далее проводник отходит к энергопотребителям (светильникам, розеткам).

По линии ноля кабель отходит к зажимным колодкам, а после чего разветвляется по потребителям. На данном изображении отсутствует нулевая шина, что часто встречается в квартирах и домах ранних годов постройки. Здесь будет актуальна схема с использованием нескольких защитных устройств к каждой точке потребления.
