Испытательная коробка: переходная для электросчетчиков, монтаж коробки

При установке измерительных приборов в силовые цепи трехфазного питания особое внимание уделяется приведению контролируемых величин к виду, удобному для подключения к электросчетчику. При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ)

При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ).

При их наличии обслуживание и ремонт подключаемых к линии приборов учета существенно усложняется.

Назначение и особенности ИКК

Испытательная коробка для счетчика

В ПУЭ особо оговаривается требование, касающееся подключения счетчика к действующим электросетям в части его коммутации через приспособление, называемое испытательная коробка (ИКК). При ее использовании удается закоротить вторичную цепь измерительного трансформатора, что позволяет обесточивать питающие линии по каждой из подводимых к счетчику фаз.

Подключение трансформатора тока через испытательную коробку позволяет превратить процедуру замены и проверки прибора учета в совершенно безопасное занятие. Помимо этого, отключать нагрузку от питающей линии в данном случае не обязательно.

Испытательные коробки для счетчика электроэнергии особо востребованы в следующих ситуациях:

• для шунтирования контрольных цепей;
• если возникла потребность в их полном отключении;
• при необходимости блокирования напряжения по каждой из фаз;
• для подсоединения к контролируемой линии измерительного устройства (электросчетчика).

Потребность в коробках ИКК также объясняется тем, что существует особая группа потребителей, каждый из которых не допускается отключать от электросети даже на короткое время.

С учетом того, что периодически возникает потребность в проведении работ со счетчиком, коробка клеммная испытательная ИКК существенно упрощает все операции.

В этом случае нет нужды в обесточивании линии питания и установке на место измерительного прибора замещающего его шунта.

Приложение 4. Пределы допустимых погрешностей трансформаторов тока [ 4 ]

СПИСОК ЛИТЕРАТУРЫ

1. ГОСТ
6570-96. Счетчики электрические активной и реактивной энергии
индукционные. Общие технические условия. — М.: Изд-во стандартов, 1997.

2. ГОСТ
30206-94. Статические счетчики ватт-часов активной энергии переменного
тока (классы точности 0,2 S и 0,5 S).
— М.: ИПК Изд-во стандартов, 1996.

3. ГОСТ
30207-94. Статические счетчики ватт-часов активной энергии переменного
тока (классы точности 1 и 2). — М.: ИПК Изд-во стандартов, 1996.

4. ГОСТ 7746-89.
Трансформаторы тока. Общие технические условия. — М.: Изд-во стандартов, 1989.

5. ГОСТ 1983-89.
Трансформаторы напряжения. — М.: Изд-во стандартов, 1989.

6. РД
34.11.333-97. Типовая методика выполнения измерений количества электрической
энергии. — М.: РАО «ЕЭС России», 1997.

7. РД
34.09.101-94. Типовая инструкция по учету электроэнергии при ее
производстве, передаче и распределении. — М.: СПО ОРГРЭС, 1995.

8. Правила применения и испытания средств
защиты, используемых в электроустановках, технические требования к ним. — М.:
Главгосэнергонадзор, 1993.

9.
Минин Г.П. Измерение электроэнергии. — М.: Энергия, 1974.

10. Труб И.И. Обслуживание индукционных
счетчиков и цепей учета в электроустановках. — М.: Энергоатомиздат, 1983.

11. Правила устройства электроустановок.
/ Минэнерго СССР. -6-е изд. перераб. и доп. — М.: Энергоатомиздат, 1985.

12. Инструкция по проверке трансформаторов
напряжения и их вторичных цепей. — М.: СПО Союзтехэнерго, 1979.

13. Инструкция по проверке
трансформаторов тока, используемых в схемах релейной защиты. — М.-Л.:
Госэнергоиздат, 1960.

14. Справочник по электропотреблению в
промышленности / Под ред. Г.П. Минина. — М.: Энергия, 1987.

15. РД
153-34.0-11.209-99. АСКУЭ. Типовая методика выполнения измерений
электроэнергии и мощности / Рекомендации. — М.: РАО «ЕЭС России», 1999.

16. Кораблев В.П. Электробезопасность в
вопросах и ответах. -М.: Московский рабочий, 1985.

17. Латорцев В.И. Повышение точности
измерений потерь электроэнергии в ОАО «Кубаньэнерго».
Информационно-методические материалы 3-го научно-технического семинара
«Метрологическое обеспечение электрических измерений в электроэнергетике». —
М.: Изд-во НЦ ЭНАС, 1999.

18. Электрические измерения: Учебник для
вузов/Л.И. Байда, Н.С. Добротворский, Е.М. Душин и др. Под ред. А.В. Фремке и
Е.М. Душина. — 5-е изд., перераб. и доп. — Л.: Энергия, 1980.

19. Загорский Я.Т., Комкова Е.В.
Погрешности измерений электроэнергии при влиянии внешних величин и параметров
контролируемых присоединений // Метрология электрических измерений в
электроэнергетике: Доклады науч.-техн. семинаров и конференций 1998-2001 гг. /
Под общ. ред. Я.Т. Загорского. — М.: Изд-во НЦ ЭНАС, 2001.

• МДС 81-23.2000 Пособие по учету налогов в сметной документации на строительство
• Пособие к СП 11-101-95 Практическое пособие к СП 11-101-95 по разработке раздела «Оценка воздействия на окружающую среду» при обосновании инвестиций в строительство предприятий, зданий и сооружений

Схема подключения трехфазного счетчика прямого включения

Как уже сказано выше, подключение трехфазного счетчика прямого включения очень простое. Как и в случае с однофазным, к входным клеммам подключаются провода с вводного автомата. С выходных клемм уходят на нагрузку (обычно на противопожарное УЗО, а далее, уже на автоматы линий).

Схема подключения трехфазного счетчика прямого подключения

Обратите внимание, с выхода счетчика провод нейтрали заводится на шину. На другие устройства ноль подается с этой шины

Как видите, подключение совсем несложное

Важно не запутаться с фазами. Для этого лучше использовать цветные провода

Соблюдение цветовой маркировки в разы облегчает разводку электропроводки.

На схеме выше на счетчик заведено сразу четыре провода, включая нейтраль. И это правильно и резонно. Но есть и другая схема, по которой защитный PEN проводник подается не на счетчик, а заводится на шину, а с нее при помощи тонкого провода подается на соответствующий вход счетчика. Эта схема может существовать, так как в ПУЭ пункт 1.7.135 есть прямое указание на возможность такого подключения.  Даже есть счетчики под такую схему — с семью выходами (а не с восемью, как обычно). Например, Энергомера СЕ303-S34.

Вторая схема подключения трехфазного счетчика прямого типа

Но не все подразделения энергосбыта одобряют эту схему. Дело в том, что при таком подключении провод PEN можно отключить. В случае с однофазной сетью это приводит к останову счетчика. С трехфазными не так. Экран погаснет, но счетчик продолжит считать, так как для работы ему достаточно наличия трех фаз. Во всяком случае так утверждают производители. Вот только они не исключают того, что погрешность учета повысится. И никто не знает в какую сторону. Чтобы предотвратить остановку счетчика, некоторые подразделения Энергосбыта ставят три пломбы — как на рисунке выше. Самое неприятное в этом случае — опломбировка шины, ведь может понадобится вносить изменения в схему.

Схемы подключения

Электротехнические счетчики и трансформаторы соединяются с учетом требований безопасности и правил работы, а также особенностями самого прибора. Минимальная температура установки – +5˚ по Цельсию. В противном случае не получится корректного технического соединения – приборы, работающие с напряжением и токами, плохо переносят низкие температуры.

Если требуется подключить трансформатор на улице в холодное время года, необходимо сооружать специальный шкаф – утепленный и герметичный. Сам прибор обычно устанавливают на высоте 1-1,7 метра.

Установка счетчика с трансформаторами тока

Не всегда есть возможность измерять потраченную электроэнергию через счетчик, подсоединенный к сети питания напрямую (в розетку). В цепях с напряжением в 380 Вольт и пределами токов больше 100А – соответственно и потребление вырастает до 60 кВт – требуется монтаж измерительного трансформатора тока. Подобное соединение мастера называют косвенным, но такой способ дает наиболее точные данные. Кроме этого есть и еще два метода:

Первое используется на промышленных предприятиях и крупных заводах с расходом мощности выше 0,4 кВт и током силой более 100А.

Схема «звезда» в свою очередь может быть полной и неполной. Для полной звезды подойдут устройства с равномерным распределением нагрузки и симметричным токовым потоком. Трансформатор устанавливается на все фазы, а релейная обмотка соединяется по форме звезды.

Неполная – двухфазная двухрелейная схема с образованием части звезды. Данная схема быстро реагирует на короткие замыкания (кроме заземления), а также есть возможность установки на межфазных щитках.

Установка многовиткового измерителя

Трехфазный счетчик трансформаторного включения используют в многопроводных сетях. При многовитковых соединениях первичную обмотку катушки заменяют на кабельную. Прибор контролирует движение тока по вторичной обмотке. В остальном – трансформатор работает по тому же принципу, что и оборудование другого типа.

Десятипроводная схема

Данный способ подключения подходит для использования в мощных силовых цепях, работа которых обеспечивается трансформаторами. Развязка гальванического типа подходит для промышленных и бытовых нужд и гарантирует безопасность эксплуатации оборудования. Последовательность соединения по клеммам (от первой к последней):

• фаза, вход (А);
• измеряющий контур фазного механизма, вход;
• измерительный привод, выход (А);
• клемма, фаза, вход;
• измеряющий контур фазного механизма, выход (В);
• фаза, выход (В);
• фаза, вход (С);
• контур, измерение фазы – вход.

Семипроводная схема

Подобная схема подключения имеет ряд преимуществ и некоторые недостатки. Незначительно отличается от десятипроводной. Работать со счетчиком удобно – нет необходимости отключать систему полностью при проведении работ со щитком, приборами учета и трансформаторами.

Благодаря заземленным токовым цепям на выходах вторичных обмоток не накапливается опасный потенциал, который часто приводит к коротким замыканиям и сгоранию оборудования. К общей сети подключается испытательная коробка, которая позволяет безопасно отсоединять цепи питания.

Семипроводной способ – один из устаревших, используется редко. Электромонтажеры профессиональных компаний не рекомендуют подключаться более современными способами.

Схема с совмещенными цепями

Подобная схема существенно отличается от предыдущих. Трансформаторы тока с совмещенными цепями подсоединяются через специальные перемычки (путь получается от L1 к L2).

Другие системы подсоединения

Кроме указанных, существуют и иные схемы подключения счетчика к трансформатору. Использование испытательной колодки в соединении – согласно п. 1.5.23 Правил устройства электроустановок – необходимо при активации образцового прибора учета. Это дополнительное оборудование, которое позволяет шунтировать и отключать токовые цепи, активировать счетчики без снижения нагрузки напряжения. Еще один момент – возможность пофазного снятия показаний.

Основа соединения через испытательную коробку – десятипроводная схема. Отличие состоит в установке между прибором учета и трансформаторной конструкцией переходного блока с необходимыми защитными и распределительными функциями.

Приложение 1. Таблица тригонометрических величин

Стоимость монтажа КИП

Стоимость монтажа и подключения коробки испытательной сравнительно невелика, при этом все работы по подключению выполняются в строгом соответствии с нормативной документацией, что гарантирует беспроблемную сдачу узла учета инспектору Мосэнергосбыта.

Цена монтажа — от 1999 рублей за одну испытательную коробку!!! Позвоните и убедитесь сами.

Цена услуги по монтажу и подключению испытательных клеммных коробок складывается из нескольких составляющих, среди которых:

• стоимость самого оборудования (коробка, провода, наконечники, маркировочные материалы), закупочные расходы;
• стоимость электромонтажных работ по демонтажу и монтажу испытательных коробок;
• наценка за выполнение работ во внеурочное время, выходные или праздничные дни, стесненность условий.

Использование испытательных коробок — это непременное условие для подключения потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Для получения подробной информации по устройству узлов учета электроэнергии обратитесь к нам в офис по телефону

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

1. В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
2. Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
3. От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
4. От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
5. Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

• 1 клемма счётчика — начало токовой обмотки первой фазы;
• 2 клемма — напряжение первой фазы;
• 4 клемма счётчика — токовая обмотка второй фазы;
• 5 клемма — разность потенциалов второй фазы;
• 7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
• 8 клемма — напряжение третьей фазы;
• 9 клемма счётчика — общий провод;
• 10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.

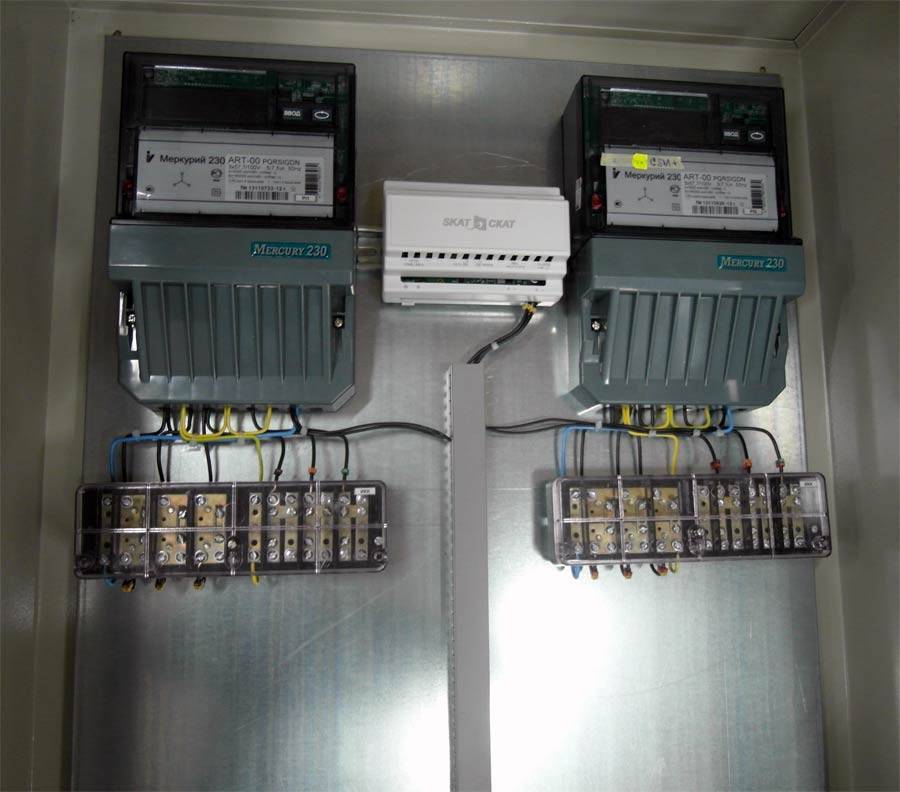

Подключение «Меркурий 230» через трансформаторы тока

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Далее демонтируется старый счетчик.

Тем же способом крепятся два оставшихся контакта.

Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Одна из них — подсоединение посредством десяти отдельных проводящих жил. Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Технические характеристики

Они возникают при неправильно собранной схеме. Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. При уровне напряжения более 6 кВ и выше применяются два трансформатора тока, это так по всей стране.

Различают однофазные и трехфазные, бытовые и промышленные приборы учета электроэнергии. По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Александр, в примере 1 применяется трансформатор тока с двумя вторичными обмотками, поэтому и маркировка соответствующая. Трудно выявить во время работы электрический пробой внутри ТТ. Они бывают временные или носят постоянный характер.

Счетчик «Меркурий»: подключение косвенное Подобный вариант подключения прибора учета не используется в бытовой сфере. Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2.
Как правильно установить и подключить трансформаторы тока

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.

При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.

Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.

Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.

Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.

При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.

Неисправности схемы присоединения:

1. Окисление, а также ослабление контактов на выводах ТТ.
2. Обрыв или излом фазных проводников в цепях U_втор.
3. Неисправность самого трансформатора тока.

Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.

Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.

Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.

Схема имеет несколько существенных недостатков:

1. Токовые цепи прибора всегда под напряжением.
2. Трудно выявить во время работы электрический пробой внутри ТТ.
3. Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.

Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.

Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.

Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.

Рис№4. Монтажная схема соединения счетчика через испытательную коробку.

Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Рис №5 Конструкция испытательной коробки.

Что важно знать

Требования к приборам и схемам включения обозначены в ГОСТ. Производители от этих требований отступить не могут, так как им приборы учета должны быть сертифицированы соответствующим образом, пройти государственную поверку. Так, например, согласно п. 4.1 и 4.2 ГОСТ 31818.11-2012 (IEC 62052-11:2003), для счетчиков непосредственного и трансформаторного включения определены стандартные и допустимые значения напряжений и токов. Наиболее часто используемыми в сетях 0,23 и 0, 4 кВ являются счетчики прямого включения и счетчики трансформаторного включения с трансформаторами тока. Трансформаторы напряжения обычно применяются в электроустановках более высокого уровня напряжения.

Счетчики прямого включения согласно указанному ГОСТ имеют стандартные значения токов базовых и номинальных токов 5, 10, 15, 20, 30, 40, 50 А и допускаемые значения токов — 25, 80, 100 А.

Для счетчиков трансформаторного включения установлены стандартные значения токов в 1, 3, 5 А. Допускаемые значения токов для таких счётчиков — 0,2; 0,3; 0,6; 1,0; 1,5; 2,0;2,5; 5,0; 10,0 А.

Что означает стандартное и допускаемые значение тока? Стандартное значение базового тока применяется для счётчиков с непосредственным включением — оно является исходным для установления требований к такому типу счётчиков.

Стандартное значение номинального тока применяется для счётчиков, работающих через трансформатор, и номинальный ток счётчика должен быть равен номинальному току вторичной обмотки трансформатора тока. Это требование дается в п. 1.5.19 ПУЭ (Глава 1.5).

Допускаемые токи содержат более широкий ряд данных

При выборе трансформаторов тока и счетчиков обратите внимание на эти нюансы

Счетчики электрической энергии можно включать с помощью испытательной коробки. В ПУЭ п.1.5.23 рекомендовано выводить цепи учёта на самостоятельные сборки зажимов или секции в общем ряду зажимов. Если такой возможности нет, то для цепей учёта используются испытательные коробки. При монтаже необходимо обеспечить закорачивание вторичных обмоток трансформаторов тока при их проверке или замене. Токовые цепи счётчиков и цепи напряжения в каждой из фаз должны отключаться без отсоединения проводов и кабелей.

В обязательном порядке в соответствии с этим же пунктом ПУЭ испытательные коробки, сборки зажимов должны иметь возможность для пломбирования.

Конструкция ИКК должна предусматривать возможность подключения эталонного прибора учета.

Особенности некоторых приборов учета

Расположение выводов для подключения нагрузки может быть разным. В однофазном счетчике 4 пары выводов. Первая пара – это вход и выход питающего провода, а вторая – нулевого. Однако в отдельных моделях (особенно это касается старого счетчика) выходные клеммы расположены иначе. Узнать, где находится пара фазных выводов, можно после снятия крышки, закрывающей клеммы. На ее внутренней стороне изображена схема расположения мест подключения.

Что нужно знать о контактах модульного электрооборудования

Для прочного соединения проводов каждая клемма имеет по 2 винта, прижимающих жилы кабеля к контактной пластине

При сдаче устройства в эксплуатацию доступ к выводам будет закрыт и опломбирован контролирующими организациями, поэтому важно обеспечить качественное подключение кабелей

Типы трехфазных счетчиков

Вообще, тип счетчика, а иногда и его марка, указан в проекте электрификации. Очень редко случается, но у вас могут спросить, какой трехфазный счетчик вы желаете. Такие либеральные проэктанты встречаются крайне редко, и все же, стоит хоть немного разбираться в теме. Есть трехфазные счетчики для подключения трех и четырех проводов. Первые подключаются если нет «нулевого» повода. С этим разобраться несложно.

Далее необходимы выбрать тип счетчика:

• Трехфазные счетчики прямого включения. Наиболее простое подключение, так как подсоединяются напрямую к сети. Мощность подключаемой нагрузки не более 60 кВт, ток не более 100 А. К ним можно подключать провода сечением 15 мм² (не более 25 мм²). Это ограничивает область применения — в основном их ставят в домах и квартирах, на небольших предприятиях.

• Трехфазные счетчики косвенного включения. Их можно подключать только через трансформаторы тока и напряжения. Ставят обычно на предприятиях, потому что ограничений по мощности такой тип не имеет.
• Полукосвенного (трансформаторного) подключения. Также требуют включения через трансформаторы, но не настолько мощные, как косвенные, поэтому могут применяться в частных домах. При определении платы за электроэнергию показания необходимо умножать на передаточный коэффициент.

Выбирать вам особо не придется, так как тип счетчика, обычно, тоже указывается в проекте. Для частных домов либо прямого, либо полукосвенного подключения, в квартирах преимущественно прямого. Прямое подключение проще в реализации (просто завести провода на клеммы), элементарно считать показания — просто списывать их. При установке полукосвенного счетчика, нужны трансформаторы тока (ТТ) или напряжения (зависит от проекта) и рекомендовано подключение через испытательную коробку. Под все эти устройства требуется место в щите. Что еще надо помнить, что при расчете показаний требуется учитывать коэффициент трансформации для каждой фазы. То есть, надо будет показания умножать на этот коэффициент.

Включение трехфазного электросчетчика для установок высокого напряжения

4-проводные и 3-проводные 3-фазные высоковольтные электросети использует измерительную систему с двухэлементными и трехэлементными электросчетчиками выполняющие операции по замеру активно-реактивной мощности, для примера можно рассмотреть электросчетчик СЭТ-4ТМ.03.

3-проводная схема для сети высокого напряжения подключается с использованием двух ТТ.

Рис № 6. Схема присоединения электросчетчика для цепей в 3-фазной и 3-проводной сети с двумя ТТ и двумя ТН.

Также используется схема присоединения электросчетчика посредством трех ТН и двух ТТ.

Рис № 7. Монтажная схема соединения счетчика с использованием 2 ТТ и 3 ТН. Для измерения можно использовать также 3 ТТ и 3 ТН.

Рис №8. Схема подключения счетчика к 3-фазной 3 или 4-проводной сети с использованием 3 ТТ и 3 ТН.

Проведение замеров активной и реактивной мощности используется схема присоединения электросчетчиков, объединяющая приборы этих видов энергии, объединяющая вывода ТТ И1 для 3-проводной цепи, аналогичная схема существует для электросчетчиков с соединением ТТ И2 для 3-проводной цепи.

Рис №9. Схема присоединения счетчиков, измеряющих активную и реактивную энергии для соединения ТТ И1 для 3-проводной цепи.

Для установок высокого напряжения электросчетчики различаются по конструктивным особенностям ячейки, и в зависимости от используемой схемы присоединяются с помощью испытательной коробки. Это действие способствует увеличению уровня безопасного обслуживания при проведении работ по ТО и ТР электросчетчиков, а также помогает осуществлять безопасный контроль операций по выполнению измерений.

Испытательная коробка служит для расключения проводников электрических цепей для вторичной коммутации.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы

Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Учет электроэнергии с трансформаторами тока

Корректный учет потребляемой энергии обязателен. Намеренные или случайные ошибки приведут к проверкам, штрафным санкциям, увольнениям, в особо серьезных случаях, когда финансовые обязательства после перерасчета оказываются непосильными – к закрытию и банкротству предприятий.

Электросчетчик является основным прибором, который показывает расход энергии на текущий момент. Современные модели выдают показания с большей точностью, есть возможность настроить несколько режимов работы (например, разный учет в дневное и ночное время – отличаются тарифы). Мастера рекомендуют устанавливать электронное оборудование, а не индукционное. Первые намного дороже, но отражают более точные данные.

Первое, на что обращают внимание – количество фаз в сети. Счетчики и трансформаторы должны иметь одинаковое число фаз с электросетью

Трехфазные устройства допускаются на однофазные сети (не наоборот), однако стоят в несколько раз дороже. Подобный вариант используют, если такой трансформатор есть в наличии.

Важный момент – класс точности трансформаторов. На большей части объектов используется маркировка 2,0, этого для среднего производства и бытовых нужд достаточно. Для крупномасштабных заводов, подстанций, зданий необходим более высокий класс – 1,0. Оптимальный вариант, если обозначение дополнено буквой S, которая означает максимальную точность прибора.

Электроэнергия – это товар, за пользование которым необходимо вносить определенную плату. Для разных ситуаций – промышленность, квартиры, соц объекты, другое – предусмотрены отдельные тарифы. Чтобы корректно оплачивать потребленную энергию, необходим правильный и точный учет.

Если счетчик работает исправно, опломбирован соответствующими службами, его показания передают в организацию, с которой заключен договор на поставку электроэнергии. Далее в соответствии с электромерой, рассчитывается оплата.

{SOURCE}
