Снимаем показания с индукционных счетчиков

• 1 Снимаем показания с индукционных счетчиков
  • 1.1 Сколько цифр списывать
  • 1.2 Как снимать
  • 1.3 Как считать
• 2 Показания электронных счетчиков электроэнергии
  • 2.1 Как снять показания со счетчика Меркурий 200
  • 2.2 Счетчики Энергомера
  • 2.3 Снять показания со счетчика электроэнергии Микрон
  • 2.4 Счетчики Saiman
• 3 Счетчики с автоматической передачей данных
• 4 Как снимать показания с трехфазных счетчиков

Индукционные счетчики можно отличить по крутящемуся колесу, которое расположено чуть ниже рамки с цифрами. Эти цифры и есть показания счетчика. Количество цифр зависит от модели.

Как снять показания счетчика электроэнергии индуктивного и электронного

Сколько цифр списывать

Обычно на табло индукционного счетчика есть 5, 6 или 7 цифр. В большинстве случаев последняя цифра, реже — две, отделены запятой, цветом или отличаются по размеру. Все цифры после запятой при снятии показаний не учитываем. Они показывает десятые и сотые доли киловатта и не должны учитываться

То есть все цифры после запятой не принимаем во внимание

Но стоит помнить, что есть модели счетчиков, в которых запятой нет. В этом случае при снятии показаний необходимо списывать все цифры. Если этого не делать, рано или поздно придется доплачивать разницу, а она получается обычно ооочень большой. Так что будьте внимательны.

Если неуверенны, есть ли в вашем счетчике запятая, спишите модель, название и позвоните в абонентскую службу организации, поставляющей электричество. Пусть они уточнят, сколько цифр в вашем случае необходимо списывать при снятии показаний. Также можно вызвать на дом контролера или уточнить эти данные у электрика управляющей кампании.

Как снимать

Сразу после установки счетчика вам выдали на руки акт, в котором указаны начальные цифры. Когда приходит снимать показания счетчика света, берете листок бумаги, переписываете туда те показания, которые есть на текущий момент (без учета цифр, отделенных запятой). Можно также не переписывать нули, которые стоят вначале — до первой цифры (смотрите фото).

Пример показаний индукционного счетчика

Для  дальнейшего расчетов необходимы данные за предыдущий месяц. В первый месяц пользования вы их берете из акта установки, а в дальнейшем надо или хранить квитанции или вести журнал учета. Где и как они будут храниться — ваш выбор.

Некоторые абонентские службы работают так, что вам и считать ничего не нужно, просто необходимо в определенный промежуток времени передать данные. Их автоматизированная система сама запишет на ваш лицевой счет (или сделает это оператор), потом произведет начисления самостоятельно и сформирует квитанцию. Вам останется только оплатить выставленный счет. Но даже в этом случае, для контроля, можно считать сколько вы должны платить ха электроэнергию самостоятельно. Конечно, маловероятно что компьютеры ошибутся (считают они), но мало ли…

Как считать

Чтобы самому посчитать электроэнергию по счетчику, от написанной только что вами цифры отнимаете ту, которая была раньше. Получаете количество киловатт, израсходованных за последний период.

Для примера рассмотрим показания на фото выше. Пусть предыдущие были 4852, текущие 5101 (цифры после запятой игнорируем). Считаем расход электроэнергии: 5101 — 4852 = 249 кВт. Чтобы узнать сколько надо платить, необходимо умножить полученное количество киловатт (в данном случае 249 кВт), на тариф. Получите ту сумму, которую придется выложить за свет.

Если счетчик стоит долго, рано или поздно он «обнулится» — на первых позициях появятся нули. Как считать расход электричества в этом случае? Все очень просто. На этот раз придется переписывать показания со всеми нулями, а перед первым поставить «1». Например, вы пришили снять показания со счетчика, а там только последние цифры отличны от нуля. Или, как на фото ниже, стоит только единица.

После обнуления может быть такая картина, или может быть две цифры отличны от нуля, или три…

Переписываете значение как есть, со всеми нулями (но цифры после запятой не пишем), перед первым нулем ставим единицу, а потом считаем как раньше. Давайте посчитаем показания на фото. Списываем показание, поставив впереди «1»: 100001. Пусть последние показания были 99863. Отнимаем 100001 — 99863 = 138 кВт. Итого, расход за отчетный период составил 138 кВт. В дальнейшем показания электросчетчика списываете как прежде, без нулей, стоящих впереди и не подставляя единицу.

Разновидности данного счётчика

Данная модель выпускается в 6-ти модификациях, имеющих некоторые различия.

236 АRT-01 PQRS

Отличается классом точности 1 и 2 соответственно для активной и реактивной разновидности электроэнергии. Нормальный и предельный электроток – 5 и 60 А, передаточное отношение по основному и поверочному выходам – 500 имп/кВт и 32000 имп/кВар. Буква Р свидетельствует о мощностном профиле, Q – о журнале показателей электротока, R – о наличии интерфейса RS-485, S – о его внутреннем питании.

236 АRT-02 PQRS

Комплектация и величина погрешности аналогичны. Отличается величина предельного тока (100 А) и передаточные отношения (250 и 16000).

236 АRT-01 PQL, 236 АRT-02 PQL 236, АRT-03 PQL

Технические характеристики идентичны с вышеуказанными модификациями, разница в комплектации – вместо интерфейса RS-485 установлен модем PLC-I.

Как снять показания с электронных счетчиков

Электронные приборы учета получили распространение в последние годы. Ими повсеместно заменяют счетчики, поверочный интервал которых закончился. Табло у таких устройств электронное, как на калькуляторе. Для удобства потребителей производители часто оформляют доли кВт более мелким шрифтом и обязательно отделяют точкой или запятой.

Правила снятия показаний такие же, как и с индукционных моделей — не учитываются две последние цифры, стоящие после запятой, и нули слева. Но есть и кардинальные отличия электронных счетчиков, потому что они способны посчитать количество расходуемой электроэнергии по времени суток — зонам. Это многотарифные приборы учета, и снятие показаний с них имеет свои особенности.

Многотарифный прибор учета «Меркурий 200»

В разное время суток ресурсоснабжающая компания устанавливает дифференциальные тарифы. Многотарифные приборы подсчитывают расход энергии в каждый период времени, определенный тарифной зоной. С таких счетчиков показания списывают по каждой зоне, пользуясь функциями устройства:

• в автоматическом режиме на экране в течение нескольких секунд загорается значение потребленной энергии в киловаттах в час по каждой зоне;
• в ручном режиме — нажимая кнопку «Ввод», потребитель сам перебирает показания по зонам. Переключение с тарифа на тариф происходит при каждом нажатии кнопки.

Сначала высвечивается время, потом дата, затем показания по каждому тарифу. Название тарифной зоны отображается на табло слева вверху. В зависимости от модели появляется от двух до четырех зон: Т1, Т2, Т3 или Т4. После перебора всех значений табло отображает общее потребление электроэнергии.

Счетчики, поставляемые АО «Электротехнические заводы «Энергомера»

Принцип получения данных с приборов, выпускаемых компанией «Энергомера», такой же, как и в случае с «Меркурием». Производитель предлагает двухтарифные аппараты «день — ночь» или многотарифные. В зависимости от модели, на лицевой панели присутствует две или три кнопки. Перелистывание значений выполняется кнопкой ПРСМ, что означает «просмотр». В остальном алгоритм снятия показаний такой же. Оплата считается по полным кВт•ч, поэтому цифры после точки не учитываются и, соответственно, не переписываются.

Счетчик электроэнергии «Микрон»

Нижегородское НПО им. Фрунзе поставляет на рынок многотарифные счетчики «Микрон». Для удобства потребителей разработчики снабдили прибор всего одной кнопкой переключения показаний и заранее обозначили на нижней границе экрана тарифные зоны от Т1 до Т4, а слева от них еще один символ — R+.

Показания будут загораться на индикаторе по каждой из зон по очереди. На номер зоны будет указывать галочка. Такая же галочка отобразиться над символом R+ — это значит, что уже можно переписать цифры. Чтобы увидеть следующее тарифное значение, нажимаем кнопку и ждем, пока снова появятся две галочки. «Меркурий» отображает значения в целых кВт в час и долях с двумя цифрами после точки. Зафиксировать необходимо только числа до точки.

Счетчики Saiman

Еще один популярный ПУ разработало ТОО «Корпорация Сайман». Потребителям предлагается установить в квартирах простые устройства под маркой Saiman. Все показания расхода электроэнергии в этих счетчиках высвечиваются автоматически, и для перелистывания экранов не предусмотрено никаких кнопок. Дисплей отображает информацию в следующей последовательности:

• текущая дата гггг.мм.дд;
• время суток чч.мм.сс;
• номер прибора учета;
• передаточное число (imp/kW•h), для однофазных 1 600;
• показания расхода энергии:
  • только TOTAL, если ПУ однотарифный;
  • поочередно Т1, Т2, TOTAL (общая сумма), если ПУ типа день/ночь, или двухтарифный.

Записывается только целая часть числа, цифры после запятой приводятся информационно.

Электронные приборы учёта

В электронных измерительных устройствах располагается не механическое табло, а дисплей с множеством различных значений. Кроме числа затраченных на питание жилой площади киловатт, отображаются дата, время работы счётчика и множество других данных, отличных для каждой конкретной модели.

Обновление информации на экране производится каждые несколько секунд (как правило, от 2 до 15). При наличии многозонового прибора все значения выводятся последовательно и с указанием каждой зоны (Т1, Т2, Т3 и т. п.).

Например, на экране отображается значок Т1, справа от него число 72,69. Данное значение обозначает объём затраченных кВт/ч по тарифной зоне Т1 (первая зона или тариф дня).

Важно правильно снять показания с прибора для заполнения квитанции

Крайне важно переписывать только целое число и не брать во внимание цифры после запятой. Они обычно не выделяются другим цветом, а символ «запятая» можно не заметить

«Меркурий»

Линейка счётчиков «Меркурий» – многофункциональные устройства, которые позволяют учитывать показания по тарифам для каждого дня (включая день и ночь) или месяца в году. Существует также автоматический переход на зимнее и летнее время.

Электросчётчик «Меркурий» – многофункциональный современный прибор

Порядок действий для моделей 200, 201, 230, 231, 234 следующий:

1. Зажать на несколько секунд кнопку «А». Она изображена в виде кольца с маленькой точкой.
2. Записать показание Т1, которое отобразится на экране устройства.
3. Кратковременно нажимать клавишу «ввод» для вывода на дисплей данных по Т2 и Т3.

Для всех счётчиков данного типа имеется специализированное программное обеспечение, позволяющее получать детальную информацию относительно потребления электроэнергии посредством подключения к персональному компьютеру.

«Энергомера»

На моделях «Энергомера» типа СЕ 101M и 102M, а так же СЭ 6803В способ получения информации крайне прост. Первые 2 представителя вообще не имеют клавиш. Данные обновляются с периодичностью 1 раз в 10–15 секунд.

Модели «Энергомера» удобны и просты в эксплуатации

В зависимости от модификации на экран выводится информация Т1, затем Т2 и, при наличии, Т3. После отображается суммарное значение потреблённых киловатт.

«Микрон»

Счётчики «Микрон» имеют всего одну кнопку управления на корпусе. При её нажатии происходит смена показаний для каждой зоны. Отличительная особенность – отсутствие отображения значений «Т1», «Т2» и т. д. Они заранее имеются на корпусе устройства, а на экране над каждой буквой появляется галочка.

Счётчики «Микрон» при наличии всего одной кнопки позволяют получить максимум информации

Предусмотрено получение данных о текущей дате и времени, а также мощности электросети и суммарного показателя потребления.

«Saiman»

Устройства данного производителя не оснащены клавишами для обслуживания. На экране последовательно отображается следующая информация, сменяющаяся каждые 5 секунд:

• Дата на настоящий момент;
• Время;
• Идентификационный номер прибора учёта, он также имеется на боковой стороне корпуса и в техническом паспорте;
• Суммарная потреблённая энергия по всем зонам;
• Данные по дневным затратам (Т1);
• Информация относительно потребления электроэнергии в ночное время (Т2).

Вся информация на счётчиках марки «Saiman» отображается на жидкокристаллическом дисплее

Восприятие информации с экрана не представляет технических трудностей ввиду наличия яркого жидкокристаллического дисплея.

Меркурий 236

Счетчик для коммерческого учета активной и реактивной электроэнергии в трехфазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

• Текущие показания
• Показания на начало суток
• Показания на начало месяца
• Профиль мощности
• Параметры электроэнергии
• Корректировка времени
• Управление реле

Обозначение счетчика

МЕРКУРИЙ 236 АRT–0x PQLRS

236 — серия счётчика

A — измерение активной энергии

R — измерение реактивной энергии

T — наличие внутреннего тарификатора

0Х — модификации (см. далее в таблице)

P — профиль мощности, фиксация магнитного вмешательства, внешнее резервное питание, журнал отклонений напряжения и частоты

Q — журнал качества электроэнергии и вклвыкл. фазных токов

S — внутреннее питание интерфейса

Модификации счетчика МЕРКУРИЙ 236:

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

Счетчик измеряет и хранит в памяти измеренные значения

• Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по 4-м тарифам
• Активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме
• Суточных срезов активной энергии в течении 6 месяцев
• Месячных срезов активной энергии в течении 4 лет
• Мгновенные значения активной и реактивной мощности, фазного тока, напряжения и их максимумы, частоту сети
• Профиль мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах за 5 месяцев

Контроль нагрузки

Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.

Технические характеристики

Схема подключения

Схема непосредственного включения электросчетчиков Меркурий 236:

Схема подключения электросчетчиков Меркурий 236 с помощью 3 трансформаторов:

Схема подключения электросчетчиков Меркурий 236 с томощью 2 трансформаторов:

Порядок снятия показаний счетчика электроэнергии

Счётчики электричества бывают нескольких типов:

• индукционные;
• электронные;
• однотарифные;
• мнготарифные.

Индукционный прибор однотарифный, не создаёт сложностей в снятии показаний. Суть его работы заключается в двух электромагнитах в конструкции, расположенных относительно друг друга под углом в 90⁰. В магнитном поле расположен диск из алюминия.

Электронные счётчики имеют ряд преимуществ в сравнении с индукционными, по этой причине они постепенно вытесняют последние:

• компактность;
• многотарифность;
• учитывается активная, реактивная мощность;
• высокий класс точности;
• доступно дистанционное снятие показаний и автоматическая отправка данных.

Принцип работы электросчётчика основан на микроконтроллере, измеряющем импульсы тока. Контроллер обеспечивает защиту аппарата от аварийных ситуаций. Импульс проходит сквозь датчики, затем выводится в микросхемы. Далее, преобразованная в киловатты информация высвечивается на экране.

Снятие показаний со счетчика индукционного типа

Учёт израсходованной энергии с данного аппарата довольно прост. Достаточно списать данные с индикатора, на котором отображено общее количество потреблённого электричества за всё время эксплуатации. Чтобы рассчитать сумму оплаты, из полученного числа вычесть показания прошлого месяца и умножить на установленный энергосбытовой компанией тариф.

Полученные показания счётчика вписать в квитанцию. Периодически энергетическая компания осуществляет контроль за корректной работой аппарата, поэтому пользователь должен обеспечить сотрудникам доступ к нему.

Списывать следует только целые киловатты, десятые и сотые не нужны для подачи. Существуют модели счётчиков без указания долей.

Снятие показаний со счетчика электронного типа

Внешняя панель электронных счётчиков может напугать и ввести в заблуждение. На самом деле, в снятии показаний с электросчётчиков нет ничего сложного. Существует несколько разновидностей подобных устройств учёта электроэнергии:

1. Однотарифный (Т1) — учитывает использованное электричество вне зависимости от времени суток, согласно единой тарификации;
2. Двухтарифный — сутки делятся на две фазы: ночную (Т2) и дневную (Т1), рассчитывающиеся по разным тарифам. Ночью использование энергии значительно дешевле.
3. Трёхтарифный — помимо ночной (Т2) и дневной фаз (Т1), существует пиковая (Т3). В этот период электроэнергия рассчитывается по завышенному тарифу по причине максимального использования электроэнергии.

Чтобы снять показания со счётчика электронного типа, нужно списать информацию по каждой фазе, в зависимости от типа устройства. Для этого нажмите на панели прибора кнопку «Ввод». Жмите её до тех пор, пока на дисплее не отобразятся данные Т1 и перепишите их в блокнот. Нажмите кнопку ещё раз, перепишите показания Т2, и так далее в зависимости от количества тарифов на счётчике.

Чтобы рассчитать общую стоимость за электричество, нужно умножить каждое списанное показание на тарифы: день, ночь, пик. Полученные значения сложить между собой. Общая сумма и будет оплатой за электричество за прошедший месяц.

Чтобы снять показания с нового счетчика электроэнергии, нужно заглянуть акт, выданный пользователю при установке устройства. В нём записаны данные, снятые с аппарата после монтажа при введении его в эксплуатацию. Когда придёт время передавать информацию об использованной электроэнергии, достаточно списать цифры с дисплея. Для расчёта суммы оплаты нужно вычесть из выписанных показаний данные из акта и умножить на действующий тариф.

Как правильно снять показания с прибора

Чтобы выяснить, как снимать показания электросчетчика, нужно знать его тип. Принцип фиксации данных может отличаться.

Как снять показания счетчика индукционного типа

У изделий старого образца на табло просматриваются цифры. Если колесо движется быстро, то значения могут меняться несколько раз в сутки. Цифровой ряд разнится в пределах 6-7 единиц. Последний часто выделен цветом или окошко, в котором она находится, больше, чем у остальных. Ее не берут в расчет во время фиксации значений. У ряда приборов какое-либо выделение не предусмотрено производителем, поэтому контролер записывает полностью цифровой ряд.

Перед тем как считать показания счетчика, проверяющий сверяет значения за истекший месяц или квартал, записанные в журнале. Поставщик нередко рассылает квитанции, где уже прописана разница показателей после того, как контролер зафиксировал расход тока. Если владелец недвижимости подал заявку на смену прибора, то ГорСвет обязан составить акт, в котором будет отображено количество электроэнергии, растраченной за все время эксплуатации прибора.

Как снять показания с электронного счетчика

У приборов электронного типа также имеется окошко, внутри которого периодически появляются цифры-значения. Они обновляются с некоторой периодичностью, что позволяет контролерам производить расчет по стандартному алгоритму, который подходит для однотарифной системы.

Многотарифный счетчик отображает разницу в зависимости от времени суток: ночью значения меньше. Алгоритм фиксации данных незначительно меняется (увеличивается количество действий).

Меркурий 200: снимаем данные

Запись данных с электросчетчика «Меркурий» осуществляется несколькими способами в зависимости от модели устройства, установленного внутри здания или за его пределами. У многотарифных на экранчике присутствует маркировка. Она фиксируется благодаря нажатию на специальную кнопку, расположенную вблизи экрана.

При эксплуатации однотарифного счетчика данные фиксируются одним нажатием клавиши «ввод». На панели появляется обозначения Т1. Устройство типа «день-ночь» требует двукратного нажатия на соответствующую кнопку.

Как снять показания счетчика электроэнергии Меркурий 230

Считывание данных с двухтарифного «Меркурия» осуществляется согласно стандартному алгоритму. Чтобы записать показания, на кнопку «ввод» нажимают 1 раз: в окошке появляется надпись Т1 и ряд цифр (кВт/ч за светлое время суток, с 8:00 до 00:00). Показатели записывают в регистрационный журнал.

Затем на клавишу «ввод» нажимают еще раз, чтобы в окошке отобразилась метка Т2 и другие показатели, обозначающие количество тока, растраченного за ночь (с 00:00 до 8:00). Значение заносят в соответствующую графу в журнале.

Как посчитать электроэнергию по многотарифному счетчику

Окончательный расчет проводят, используя показатели за прошлый и текущий месяцы. Пример подсчета:

• за текущий месяц: Т1 — 1500 кВт, Т2 — 150 кВт;
• за прошлый месяц: Т1 — 1300 кВт, Т2 — 100 кВт.

Математические расчеты:

• 1500-150=1350;
• 1300-100=1200;
• 1350-1200=150.

Как снимать данные со счетчика учета Энергомер

Основное различие модели от всех остальных — наличие клавиши на панели, которая обозначается аббревиатурой ПРСМ. Многотарифные изделия «Энергомер» считают более инновационными приборами, поэтому модели практически одинаковые по характеристикам. К основным недостаткам можно отнести высокую цену.

Со счетчика Микрон

У электросчетчиков «Микрон» на панели присутствует единственная клавиша, на которую нужно нажимать при фиксации данных. На экране после нажатия должны появиться 2 точки, которые хаотично двигаются по окошку. На последнем обозначаются зоны, разделенные на тарифы. Когда точка пересечет границу той или иной зоны, на табло высветятся цифры, обозначающие количество кВт, растраченных за 25-30 суток. На экране появляются маркировки Т1 R+ и Т2 R+.

Со счетчика Saiman

Изделиями этой марки были заменены устаревшие приборы 80-90-х гг. выпуска независимо от региона, поэтому приборами Saiman довольны многие. В быту ими удобно пользоваться: кнопки на табло, обеспечивающие фиксирование данных, отсутствуют. На табло раз в сутки появляются цифры, обозначающие израсходованные кВт.

Можно отследить некую периодичность: сначала появляется идентификационный код прибора, само значение кВт, дата и надпись «Тотал». Однотарифные изделия более просты в использовании, на них данные показываются моментально. В двухфазных приборах последовательность показана по зонам (Т3, Т2 и Т1).

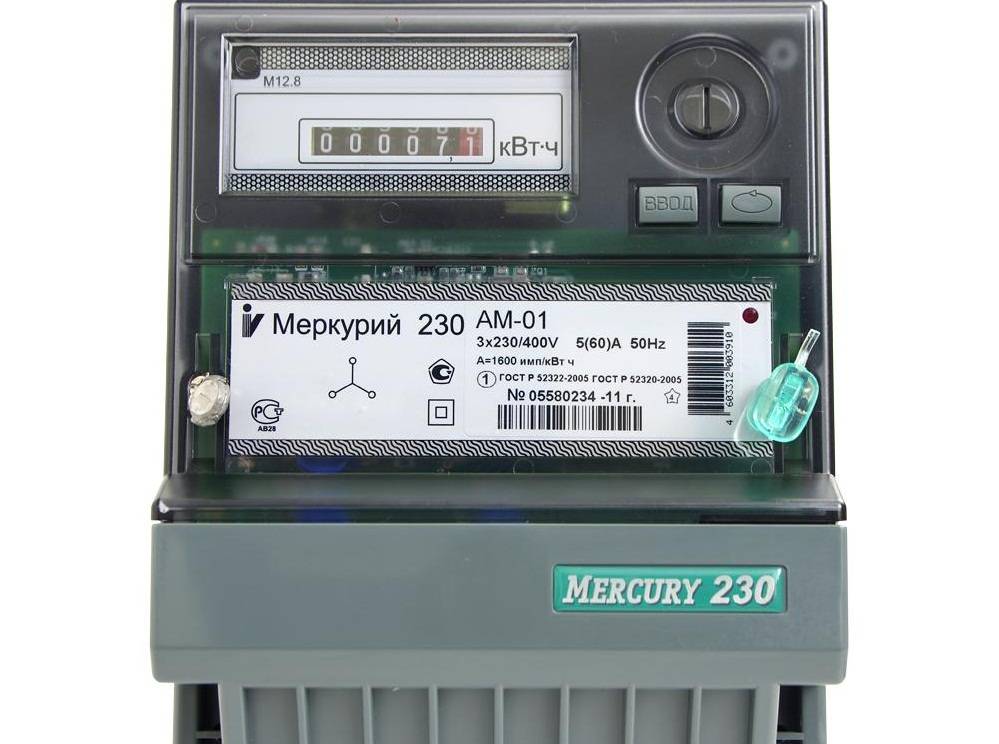

Инструкция пользователя: как снять показания счетчика Меркурий 230

Особым спросом пользуются модели Mercury. Данные приборы активно устанавливают в многоквартирных домах. Меркурий 230 является дальнейшим усовершенствованием хорошо зарекомендовавших приборов этой серии 200, 201, 206, 208.

230 модели могут работать автономно и подключаться к автоматизированной системе контроля с помощью кабеля через интернет. Многотарифный счетчик может снимать показания по 4 тарифам

Если использование нескольких тарифов не устраивает, нужно обратить внимание на 231 модель. Она оснащена механической шкалой и стоит гораздо дешевле

Новейшей разработкой стал многофункциональный трехфазный прибор Меркурий 234, превзошедший функционалом свои аналоги.

Перед снятием данных необходимо проверить готовность прибора. На экране должна светиться черточка в поле А.

Порядок действий при снятии показаний:

• Кратковременно нажать кнопку «Ввод», выведется тариф Т1;
• Записать данные;
• Еще раз нажать «Ввод», появится Т2;
• Процедуру повторить, записать показания Т3.

Далее алгоритм расчета аналогичен трехтарифному варианту.

Гарантийный срок прибора 5 лет. Чтобы удобно было пользоваться, к каждому прибору прилагается инструкция по применению и эксплуатации.

 В случае неисправности на экране появятся восьмерки или показания ошибки. Посмотреть значение можно в специальной таблице, где приведена ее расшифровка. Определенные цифры и буквы обозначают возникшую неисправность. Если устранить неполадку невозможно необходимо сдать прибор в сервисный центр.

Как посчитать электроэнергию по счетчику

Для расчета количества израсходованной энергии потребуются два показания: за предыдущий и текущий месяц. Как посчитать электроэнергию по счетчику? От данных снятых в этом месяце, следует отнять те, что передавались в организацию энергосбыта ранее. Полученное значение надо будет умножить на действующий тариф.

Если произошло обнуление прибора учета, следует воспользоваться следующей методикой:

• при максимальном значении прибора 999 кВт после обнуления показаний на табло текущее значение будет отражаться как 005 кВт либо 010 кВт. Для выполнения расчетов к текущему значению прибавляем 1 кВт. В итоге получаем 1005 либо 1010 кВт;
• отнимаем от полученного значения показания предыдущего месяца, например, 878 кВт. Получаем 1005 – 878 = 127 кВт. Полученное значение используется в дальнейших расчетах.

Расчет можно выполнить самостоятельно
