Как проверить резистор на исправность с помощью мультиметра

Резистор — это такой элемент, без которого не может обойтись ни одна схема. Поэтому не просто желательно, а необходимо знать каким образом правильно проверяется исправность сопротивления (резистора) с помощью измерительного прибора (мультиметра).

Маркировка SMD элементов

Проверка на обрыв

Проверка на номинал

Что такое допуск и почему он важен

Проверка переменного резистора

Алгоритм проверки

Несмотря на то, что существует большое количество модификаций резисторов, алгоритм проверки большинства из них сведен к следующим трем этапам, а именно:

1. Визуальный осмотр.

2. Тестирование детали на обрыв или пробой (крайне редкое явление у резисторов).

3. Проверка соответствия номинальному значению параметра сопротивления.

Первые три пункта скорее всего не вызовут затруднения, а вот на третьем нужно остановиться более подробно, чем мы с вами и займемся.

Ведь для того, чтобы проверить соответствие номиналу, нужно знать этот самый номинал. И если у вас есть схема данного устройства, то тут все просто.

Читаем схему, находим нужный элемент и в сопроводительной документации узнаем его параметр. Но вот в чем беда, большинство современных приборов не комплектуется схемами. Выходом из этого положения является определение номинала резистора по маркировке.

Виды маркировок

В советское время вся необходимая информация о резисторах указывалась на самом изделии, а если элемент повреждался, то его параметры как раз и указывались в сопроводительной технической документации.

На данный момент принята цветовая маркировка изделия, которая позволяет даже при сильном повреждении элемента (и при отсутствии схем) определить номинал и допуск по сопротивлению.

Расшифровка этой маркировки выглядит следующим образом:

Маркировка SMD элементов

А вот резисторы навесного исполнения, монтируемые с помощью роботизированных систем, имеют цифровую маркировку в виде трех цифр. Две первые означают величину сопротивления, а вот третья указывает на множитель:

Итак, мы разобрались, каким образом можно определить номинал интересующего нас резистора, теперь давайте вернемся к нашему алгоритму и начнем проверку интересующих элементов.

Осмотр

В подавляющем числе случаев прекращение работы резистора является его перегрев, который очень легко определить по почерневшему корпусу детали

Как видно из фото деталь под номером 1 точно под замену, а вот соседние требуют проверки.

Проверка на обрыв

Проверка на обрыв выполняется следующим образом: берется прибор (мультиметр), регулятор и щупы располагаем как показано на фото ниже

Затем прикасаемся концами измерительных щупов к выводам резистора и если на дисплее видим «1» то значит, данный элемент находится в обрыве и его следует заменить.

Проверка на номинал

Если вы выпаяли резистор или же желаете проверить вновь приобретенный, то выполните следующие действия:

Берем прибор, подключаем щупы в соответствующие разъемы, выставляем на регуляторе предел измерений максимально близким к предполагаемому номиналу резистора. И производим замер параметра.

Считываем показания с прибора и проводим сравнение с номинальным значением. И я хочу вам сказать, что в 99 случаев из 100 они будут различны. Так как у всех резисторов есть свой допуск.

Что такое допуск и почему он важен

Данный параметр задается изготовителем и указывает, насколько параметр изделия может отличаться от номинального значения. Если установить деталь с параметром не соответствующим требуемому, то это может привести к быстрому перегреву и к выходу из строя резистора. И соответственно неработоспособности недавно отремонтированного прибора.

Итак, как проверять стандартный резистор вроде понятно, а вот как проверять подстроечный (переменный) резистор поговорим далее.

Проверка переменного резистора

Проверка такого сопротивления на самом деле мало чем отличается от проверки обычного резистора, за исключением нескольких моментов, а именно:

У подстроечного резистора три выходные ножки и если произвести замер между «1» и «3» то на приборе будет значение близкое номиналу резистора.

Если же подключить измерительный прибор к выводам «1» — «2» или «2» — «3» (принципиальной разницы нет), то величина сопротивления (при регулировании подстроечной рукоятки) должна плавно меняться от нуля до номинального значения, полученного при замере на выводах «1» — «3».

Если во время регулировки показания прибора периодически изменяются на 1 (бесконечное сопротивление), то подстроечник негоден и требуется его заменить.

Заключение

Вот таким образом происходит проверка резистора с помощью измерительного прибора (мультиметра). Если статья оказалась вам полезна, то оцените ее лайком

Спасибо за ваше внимание!

Как проверить диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

• выводы 1 – 2;
• выводы 2 – 3;
• выводы 1 – 4;
• выводы 4 – 3;

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

1. При подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;
2. Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт
3. При подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.

При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.

Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

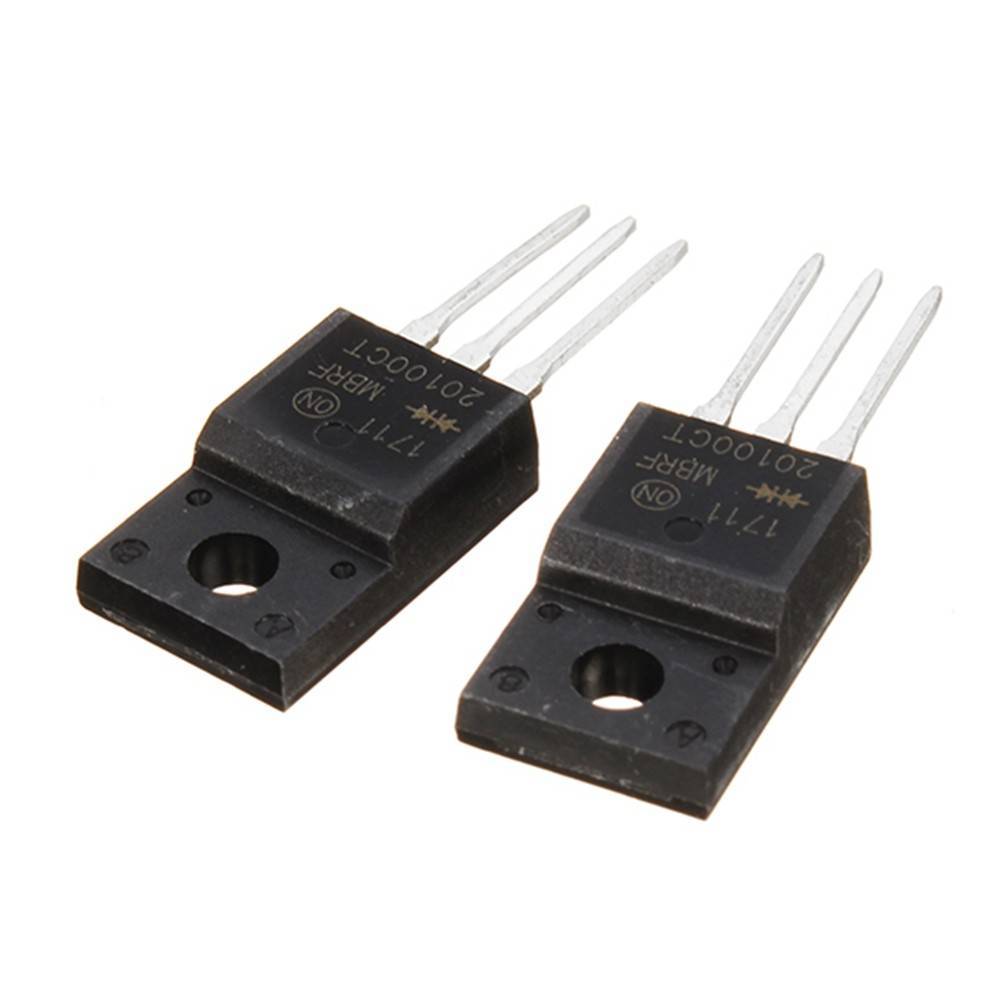

Два диода Шоттки.

Проверка элемента на плате без выпаивания

Поиск неисправного элемента обычно начинают с полупроводниковых приборов — это транзисторы, диоды, тиристоры, оптроны и т. д., так как они менее надежны, чем резисторы, проверку мультиметром которых проводят последними. Перед тем как проверить резистор мультиметром проводят его визуальный осмотр. Если на корпусе элемента образовалось почернение или потемнение, то это говорит о том, что сопротивление перегревалось из-за тока превышающего мощность резистора. Все номиналы резисторов имеют ряд мощностей от 0,125 Вт до нескольких десятков и даже сотен Вт. Следовательно, сопротивление одного номинала и разной мощности, рассчитаны на разные рабочие токи.

Если сопротивление с почерневшим корпусом, тогда нужно неисправность искать в соседних компонентах платы, которые стали виновником перегрузки резистора

Также перед проверкой мультиметром пинцетом осторожно покачивают вывода элемента. Если вывод шатается, то это говорит об их обрыве

Такое сопротивление требует замены. Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены. Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера. Если батарейки в норме, звуковая сигнализация будет достаточно громкой.

Перед проверкой величины сопротивления компонента, нужно выставить необходимые пределы сопротивления на приборе которым будут проводиться измерения, и замкнуть щупы. На дисплее должен высветиться ноль. Если измерение проводится в режиме Ω (Ом), тогда дисплей покажет сопротивление шнуров прибора, которое нужно вычесть из показаний при измерении сопротивления элемента. Для достоверности измерений, не нужно касаться металлических концов щупов руками.

Перед тем как проверить резистор мультиметром, вывода сопротивления очищают от окиси. При проверке учитывают также процент допуска номинала сопротивления. Например, вы тестируете резистор 1 Ком с допуском ±10%, при исправном элементе дисплей должен отобразить значение 0,9 Ком – 1,1 Ком. При других значениях сопротивления можно считать, что данный элемент неисправен. Если резистор находится в составе электрической цепи на плате, тогда один его конец нужно отсоединить или отпаять, т. к. компоненты электрической схемы вносят значительные искажения в измерения.

Таблица номиналов сопротивлений по цветным полосам

Также перед тестированием любых компонентов электронной платы, в том числе и резисторов, нужно отключать напряжение питания, если только вы не измеряете режим работы компонентов электронной схемы на печатной плате. Все вышесказанное относится и к проволочным сопротивлениям и резисторам поверхностного монтажа SMD. Ниже представлена таблица кодов для высокоточных резисторов:

Таблица кодов для высокоточных резисторов.

Проверить величину сопротивления резистора на плате,  не выпаивая, не получится, так как другие элементы схемы имеют свое сопротивление и исказят показания. Поэтому при измерении необходимо отпаивать один вывод элемента. Это касается и SMD резисторов. Однако если нет возможности отпаять вывод без повреждения контактной площадки, можно аккуратно острым ножом обрезать дорожку печатной платы в нескольких миллиметрах от вывода элемента. После проверки мультиметром обрезанную дорожку запаивают.

Этим методом пользуются при тестировании без выводных SMD резисторов. Один конец этих элементов не отпаяешь, чтобы полностью снять их с платы нужно иметь два паяльника или специальный фен для пайки. Для проверки переменного резистор мультиметром, его полностью выпаривают из платы. Тестируют переменный резистор (потенциометр) между постоянным и переменным (ползунком) выводами. Плавно перемещая средний вывод, наблюдают за показаниями прибора. При исправном переменном потенциометре показания меняются плавно, без бросков и разрывов. Затем те же замеры проводят между другим постоянным выводом и ползунком. Переменные потенциометры удобно проверять на стрелочном тестере, прослеживая за плавным перемещением стрелки прибора.

Проверка сопротивления

Полезная информация

Если образец техники грамотно эксплуатируется, не подвергается излишним механическим (химическим, термическим) воздействиям, данный элемент схемы из строя выходит крайне редко. Чтобы не тратить время, резистор проверяется в последнюю очередь, после тестирования других рад/деталей – емкостей, индуктивностей, полупроводников и так далее. Но только если нет явных признаков повреждения R.

Перед началом проверки резистора нужно уточнить и такой его параметр, как допустимое отклонение от номинала. Все детали данной группы (за исключением прецизионных, особой точности), имеют сопротивление, которое в некоторых пределах отличается от обозначенной величины. Допуск выражается в процентах (например, ±10%) и проставляется на корпусе детали цифрами или цветовой мнемоникой (полосками).

Необходимые данные можно узнать и из принципиальной схемы, если она имеется под рукой. При проверке резистора мультиметра это стоит учитывать. Показания могут отличаться от требуемых, так как к допуску добавляется еще и погрешность измерений самого прибора.

Пример

Если R = 150 Ом ± 10% (по схеме, обозначению на корпусе), то мультиметр при проверке может показать сопротивление в пределах 135 – 165. И это считается нормой.

На многих современных схемах номиналы резисторов не проставляются. Эти (и другие) сведения можно найти в таблицах, которые помещаются на оборотной стороне, в нижней части листа или сбоку. В этом случае деталь имеет свое обозначение на плате. Например, R15. Следовательно, необходимо в таблице найти 15-ю позицию, и в этой строке вся исчерпывающая информация по данному резистору – его тип, величина сопротивления, допустимое отклонение от номинала.

Иногда тело человека влияет на результаты тестирования. Особенно если речь идет об измерениях с выставленным пределом в кОм. Поэтому в процессе проверки нежелательно касаться пальцами выводов резистора и металлических частей щупов. Последние удерживаются за изоляторы (ручки) из пластика.

Получается, что ничего сложного в проверке резисторов нет, но пара советов не помешает.

• Перед тем, как начать работу с мультиметром, стоит внимательно ознакомиться с инструкцией на него. Производители постоянно совершенствуют образцы измерительной техники, расширяя ее функционал. К примеру, если при неаккуратном обращении прибор в режиме «Ω» не работает (частичное повреждение внутренней схемы), возможно, получится проверить резистор на целостность в положении переключателя «тестирование п/п».
• Из краткого руководства станет ясно, какие характеристики радиодетали можно определить дополнительно (кроме величины сопротивления). Не все модели в этом плане универсальны, а человеку без опыта иногда сложно разобраться с функционалом конкретного мультиметра по одной лишь символике на его лицевой панели.

Что такое мультиметр

Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления. Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

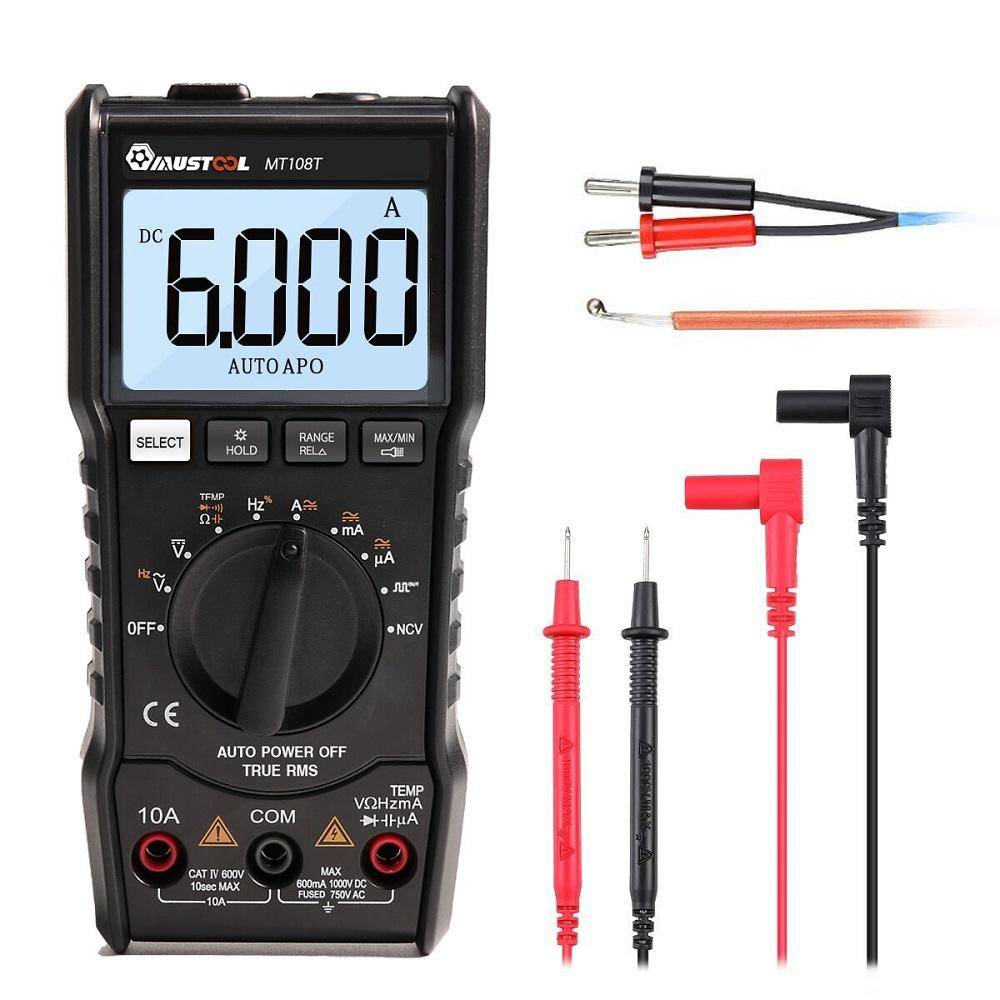

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Резистор — это один из наиболее часто используемых элементов в современной электронике. Его название происходит от английского «resist», что означает сопротивление. С помощью резистора можно ограничить действие электрического тока и измерять его, разделять напряжение, задавать обратную связь в электрической цепи. Смело можно сказать, что без этого элемента не обходится ни одна электросхема, ни один прибор. Именно поэтому часто появляется необходимость в измерении сопротивления резистора мультиметром и проверке его работоспособности. В этом материале будет рассказано, как проверить плату на работоспособность мультиметром.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1».
   Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы

Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Короткое замыкание.
3. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром

Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который  можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора. Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность

Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью. Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит

Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Разновидности мультиметров и принцип их устройства

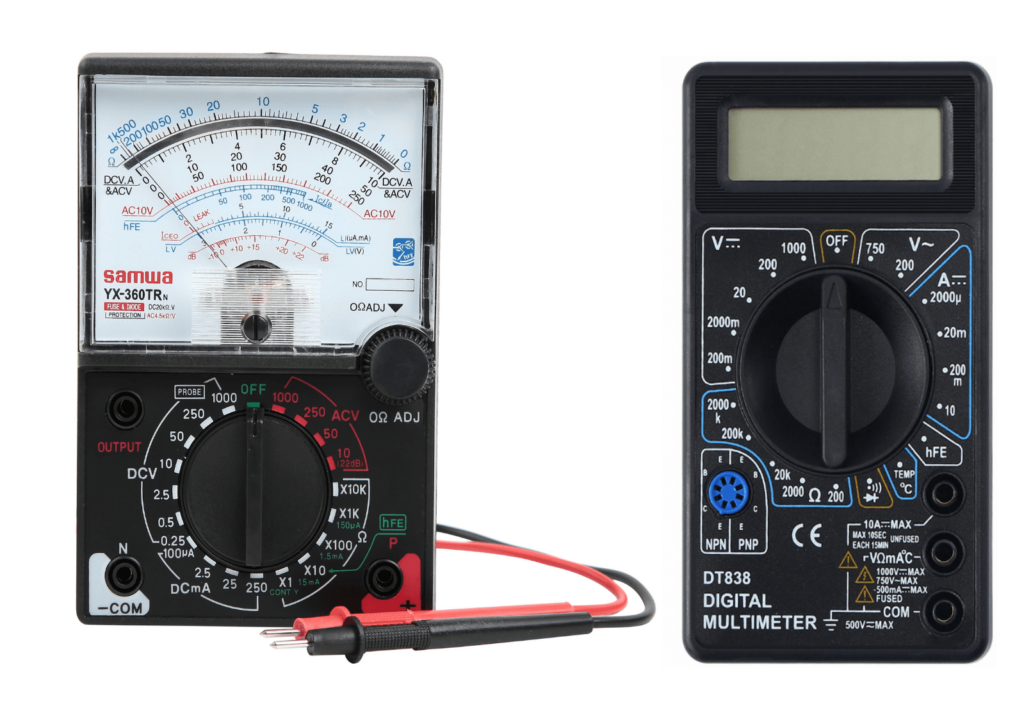

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр.

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку. Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

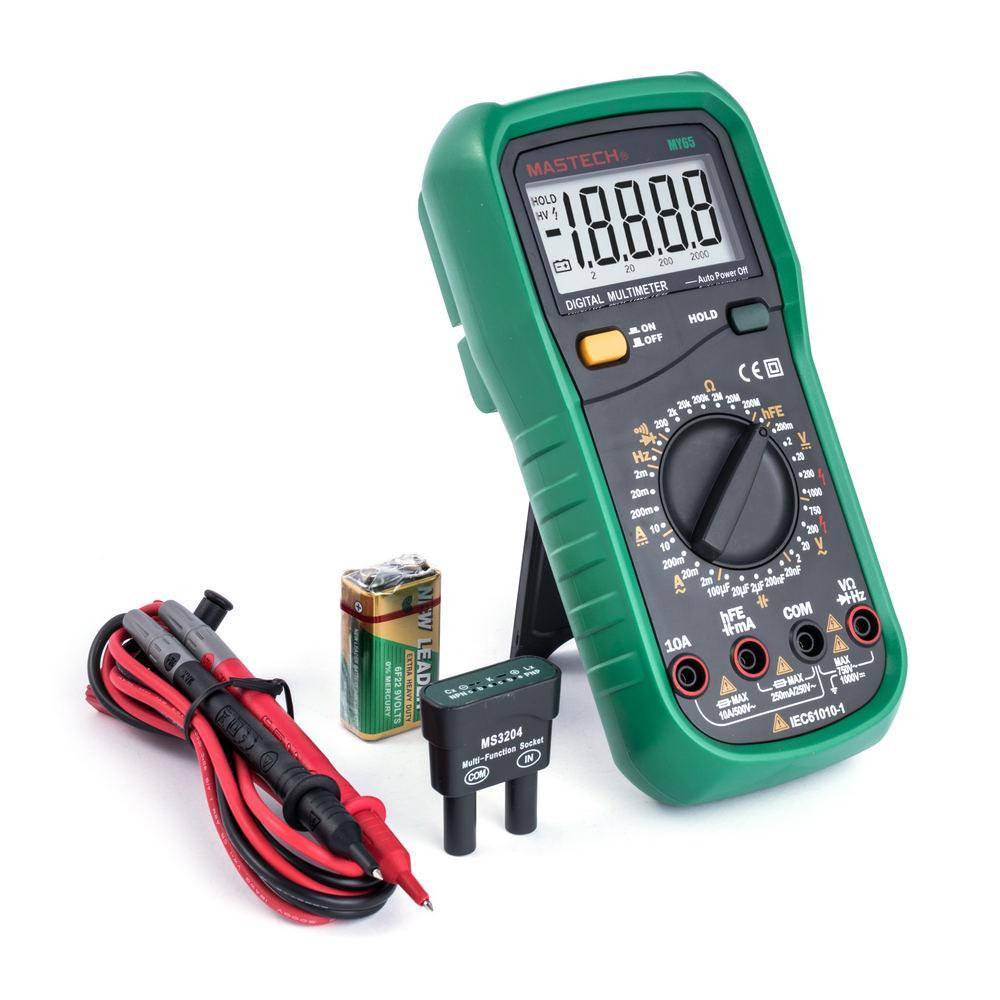

Цифровой мультиметр.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

• один провод черного цвета – “минус”, “масса”, “com” (common – общий);
• второй провод красного – плюс или “измерительный”.

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы. Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Измерение собственных индуктивности, емкости резистора

Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:

1. Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
2. Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
3. Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
4. Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.
5. Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2 = 1 / LC.
6. Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.

Вот как это выглядит:

(f1/f2)2 = (C + C2) / (C + C1); f1, f2 — частоты проведения опытов (Гц), С – собственная емкость резистора; С1, С2 – переменные емкости, соответственно, первой и второй частот опыта. Пользуясь формулой, потрудитесь найти собственную емкость, идя проторенным путем, вычислите индуктивность резистора

Обратите внимание: важно найти непременно минимум напряжения. Способ сделать задуманное – отдельная тема разговора

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

• Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
• Появление характерного запаха.
• Стирание маркировки.
• Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте
