Подводка коммуникаций

  Необходимо учесть, что теплотрасса, должна обеспечить необходимое сечение (диаметр должен соответствовать техническим требованиям). И ещё, должен быть обеспечен необходимый проток теплоносителя, через тепловентилятор. Если диаметр труб и температура теплоносителя будет достаточными, но скорость движения (протока) очень слабой, это отрицательно скажется на тепловой мощности прибора!

  Также, продумайте, как подвести электропитание, цепи управления. Просчитайте необходимые расстояния, для закупок нужного метража электропровода.

  И ещё один момент. Убедитесь, что стена (или потолок), на которой будет закреплён тепловентилятор, достаточной прочности, выдержит нагрузку.

Это интересно: Инфракрасные обогреватели вредны для здоровья или нет – 5 фактов: описываем развернуто

Особенности эксплуатации

1.1 Расход электроэнергии, в случае выбора данного отопительного аппарата минимален, поскольку в качестве нагревательного элемента используется вода или пропилен гликоль из системы центрального отопления. В то время электричество идет только для обеспечения работы вентилятора, который предназначен для подачи воздуха.1.2 Водяные тепловентиляторы компактны, и имеют небольшие размеры, что является весомой особенностью при монтаже данного оборудования, Вам не будет нужно думать, где его разместить и на чем он будет крепиться. Для того чтобы Ваш тепловентилятор работал долго и качественно необходимо проводить технические осмотры состояния рабочих элементов. В отапливаемых помещениях нужно соблюдать уровень загрязненности среды и концентрацию химических элементов, которые могут нанести повреждения оборудованию. Когда эти правила не соблюдать обычный тепловентилятор в скором времени перестанет работать по Вашему назначению.1.3 Для таких помещений, например «теплиц» используются тепловентиляторы с химически стойкими корпусами и классом защиты IP 54 и IP 65. Такой класс защиты имеют водяные тепловентиляторы от производителя Reventon модели «Farmer MC 47 kW, Farmer HCF IP54-3S 47kW и Farmer HCF 53 kW».

Популярные статьи

Монтаж отопительного оборудования23 Июня 2018Так как мы являемся производителями отопительного оборудования, клиенты спрашива…Экономический расчет затрат на отопление12 Декабря 2017Вы потребуете оборудования для отопления, но не знаете какому котлу отдать преим…Программа подбора тепловентиляторов Volcano23 Августа 2017Благодаря программе подбора для тепловентиляторов, у Вас есть возможность самост…Тепловой насос, использование и преимущества09 Марта 2018Тепловой насос относится к приспособлению для отопления высокой продуктивности. …Как правильно выбрать твердотопливный котел08 Июня 2018В данной статье Мы рассмотрим вопрос «Как правильно подобрать твердотоплив…

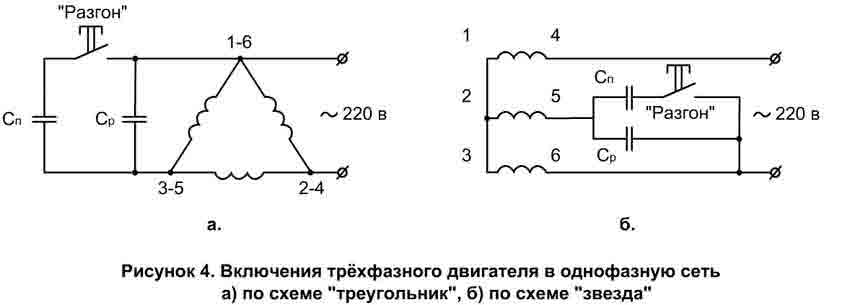

Включение трёхфазного двигателя в однофазную сеть через конденсатор (380 на 220)

На практике часто приходится подключать трёхфазный двигатель к сети 220 вольт. Хотя КПД при этом падает до 50 % (в лучшем случае до 70%), такая переделка бывает оправданной. Фактически мотор начинает работать как двухфазный. Делается это по схеме звезда или треугольник с применением рабочего и пускового конденсатора, служащих для сдвига фазы и разгона (рисунок 4). Кнопку разгона нужно удерживать до максимальной раскрутки вала, после чего отпустить.Рассчитываются конденсаторы по формулам.

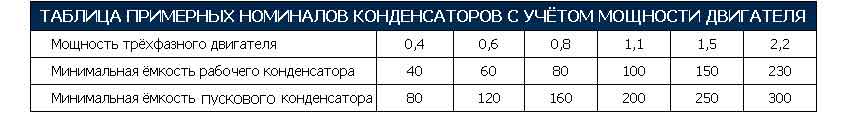

Для звезды Ср = 2800 x I / U (мкФ);

Для треугольника Ср = 4800 х I / U (мкФ);

Сп = Ср х (2…3).

Где I – ток, потребляемый двигателем (промеряется вручную), U – напряжение питающей сети, равное 220В.

Сложность в том, что под нагрузкой и при холостом ходе ток через обмотки течёт разный, а значит, ёмкость нужно будет подбирать экспериментально, под конкретную нагрузку. Если ёмкость будет больше, чем нужно мотор будет перегреваться. Для приблизительного определения номиналов, исходя из мощности электромотора, служит эта таблица.

По напряжению конденсаторы должны быть больше минимум в 1,5 раза, иначе от скачков напряжения в момент включения и выключения они могут выйти из строя. Если проблематично достать металлобумажные конденсаторы нужной ёмкости некоторые применяют электролитические, спаянные по особой схеме с диодами

Но нужно соблюдать осторожность и закрыть их в корпус, чтобы в случае взрыва, электролит не попал в глаза. Также нужно учитывать, что соединяя схему, как показано на рисунке 5, емкость уменьшается вдвое

Нужно всё же понимать, что для работы мощных станков следует избегать замены металлобумажных конденсаторов электролитическими.



Свежие записи:

Подключение трехфазного двигателя к сети 380В

Различают две базовые схемы (видео и схемы в следующем подразделе статьи):

• треугольник,
• звезда.

Преимущество соединения треугольником – работа на максимальной мощности. Но при включении электродвигателя в намотках продуцируются высокие пусковые токи, опасные для техники. При подключении звездой пуск мотора плавный, поскольку токи при нем низкие. Но достичь максимальной мощности при этом не получится.

В связи с вышесказанным двигатели при питании от 380 Вольт соединяют только звездой. Иначе высокий вольтаж при включении треугольником способен развить такие пусковые токи, что агрегат выйдет из строя. Но при высокой нагрузке выдаваемой мощности может не хватать. Тогда прибегают к хитрости: запускают двигатель звездой для безопасного включения, а затем переключаются с этой схемы на треугольник для набора высокой мощности.

Треугольник и звезда

Перед тем, как рассмотрим эти схемы, условимся:

• У статора есть 3 обмотки, у каждой из которых – по 1 началу и по 1 концу. Они выведены наружу в виде контактов. Поэтому для каждой намотки их 2. Будем обозначать: обмотка – О, конец – К, начало – Н. На схеме ниже 6 контактов, пронумерованных от 1 до 6. Для первой обмотки начало – 1, конец – 4. Согласно принятым обозначениям это НО1 и КО4. Для второй обмотки – НО2 и КО5, для третьей – НО3 и КО6.
• В электросети 380 Вольт 3 фазы: A, B и C. Их условные обозначения оставим прежними.

При соединении обмоток электродвигателя звездой сначала соединяют все начала: НО1, НО2 и НО3. Тогда к КО4, КО5 и КО6 соответственно подают питание от A, B и C.

При подключении асинхронного электродвигателя треугольником каждое начало соединяют с концом намотки последовательно. Выбор порядка номеров обмоток произвольный. Может получиться: НО1-КО5-НО2-КО6-НО3-КО2 .

Соединения звездой и треугольником выглядят так:

Смотрите видео, которое поможет разобраться в способах соединения намоток.

Переходная схема

Для плавного включения электродвигателя 380 в 3х фазную электросеть и высокой отдачи мощности запускают его звездой. После разгона он автоматически переключается со схемы и начинает работать треугольником. Недостаток метода – невозможность смены направления вращения вала.

1. Первый на схеме обозначен МП1 (магнитный пускатель 1). Он соединяет начала намоток статора НО1, НО2 и НО3 с фазами сети напряжением 380 Вольт: А, В и С.
2. Второй пускатель – МП2. Он соединяет концы обмоток КО4, КО5 и КО6 с фазными проводами А, В и С треугольником.
3. Третий пускатель – МП3. Необходим для соединения концов намоток с 3х фазной сетью звездой.

Принцип работы:

1. Включается первый пускатель;
2. Срабатывает реле времени, которое включает третий магнитный пускатель (пуск звездой);
3. Через заданное время реле отключает третий и включает второй пускатель (работа треугольником).

Работу прекращают через размыкание МП1. При повторном запуске пункты 1-3 повторятся.

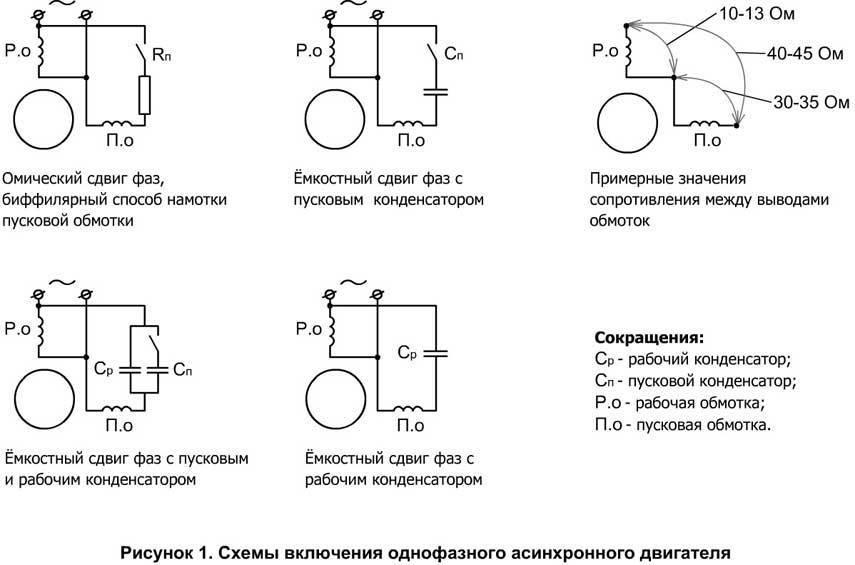

Подключение однофазного электродвигателя

Если в однофазных электромоторах разместить только одну обмотку (по числу фаз), то поле внутри статора будет не вращающимся, а пульсирующим, и пуска или толчка не произойдет, если не раскрутить вал рукой. Чтобы вращение происходило без ручного вмешательства, была добавлена вспомогательная – пусковая обмотка. Она является второй фазой, сдвинутой на 90 градусов, толкающей ротор в момент включения, но, так как мотор включается в однофазную сеть, он всё же называется однофазным. Теперь однофазные асинхронные электромоторы имеют две обмотки – рабочую и пусковую. Пусковая обмотка включается на короткое время лишь для запуска вала (не больше чем на 3 секунды). Рабочая включена постоянно. Определить выводы обмоток можно с помощью тестера. На рисунке показано соотношение между обмотками и общим выводом. Чтобы запустить мотор нужно подать 220 вольт на обе обмотки и после набора оборотов сразу отключить пусковую. Для сдвига фазы используют омические сопротивления, конденсаторы и индуктивности. Причем сопротивление может быть не в виде отдельного резистора, а частью пусковой обмотки, намотанной по бифилярной технологии, когда индуктивность катушки остаётся такой же, а её сопротивление увеличивается за счёт большей длины медного провода. Схема подключения однофазного электродвигателя показана на рисунке 1.

Есть двигатели, у которых рабочая и вспомогательная обмотки постоянно подключены к электросети. По сути, они являются двухфазными. Поле внутри статора вращается. Конденсатор в этом случае служит для сдвига фаз. В такой системе обе обмотки выполнены проводом одинакового сечения.

Таблица диаметров водопроводных труб

Максимальная дальность потока воздуха в вертикальном направлении составляет 8-15 метров, в зависимости от типоразмера воздушно отопительного аппарата. Максимальная дальность в горизонтальном направлении составляет 14-25 метров.

Устройство электрического котла отопления

Теплоноситель в электрическом котле нагревается электрическими нагревателями (ТЭН).

Состоит электрокотел из:

• Теплообменник (бак с ТЭНами);
• Блок управления;
• Блок регулировки.

В рабочий комплект электро котла входят

• Программатор (выносной блок для контролем за температурой и управлением электрокотла);
• Циркуляционный насос;
• Расширительный бак;
• Предохранительный клапан;
• Воздушный вентиль,Датчик давления,Фильтр.

Рабочее напряжение электрокотлов 220 вольт (двухфазные) или 380 вольт (трехфазные). Причем котлы мощностью более 12 киловатт работают, только от трехфазного 380 вольт электропитания. Котлы мощностью более 6 кВт делаются с возможностью многоступенчатого переключения мощности.

Производители электрических котлов отопления

На Российском рынке производителей электрокотлов наиболее заметны:

• Россия: ЭВАН и РусНИТ;
• Бельгия: ACV
• Германия: Bosch,Wespe Heizung
• Чехия: Dakon
• Словакия: Eleko
• Польша: Kospel
• Словакия: Protherm
• Испания: Roca

Другие стать раздела: Котлы отопления

• Жидкотопливные котлы Виссманн: описание, особенности, модели

• Тэновые электрические котлы: описание, принцип работы

• Как промыть теплообменник газового котла

• Плюсы конденсационного котла отопления

• Обвязка газового котла полипропиленовыми трубами: соединение труб в раструб сваркой

• Одноконтурный настенный газовый котел

• Этапы монтажа твердотопливного котла длительного горения

Достоинства электрического котла отопления

Однако отсутствие вышеперечисленных сдерживающих факторов делает электрокотел почти идеальным вариантом при выборе отопления дома. Достоинства электрического котла могут, при определенных условиях, перевесить его недостатки.

• Электрические котлы относительно недороги;
• Монтаж электрического котла прост, по сравнению с монтажом твердотопливного котла и других котлов;
• В электрокотле нет открытого пламени, а следовательно он более безопасен в эксплуатации;
• Электрокотел не требует отдельного помещения;
• Для него не требуется запаса топлива, а следовательно места под топливо;
• Работают электрокотлы, по определению, бесшумно;
• Электрокотел не требует особого ухода (не нужно чистить топочную камеру, чистить горелки и т.п.);
• Работа электрического котла не дает никаких отходов своей деятельности. И как любое электрооборудование является экологически чистым.

Все это дает право электрическому котлу занять ведущее место в ранжире котлов отопления. А его недостатки можно компенсировать комплексными решениями.

Схемы подключения ТЭН котла

Вариант 1. Схема подключения к однофазной сети

Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).

Вариант 2. Трехфазное подключение

Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.

Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».

По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.

Однофазная сеть

Если мощность устройства небольшая (максимум 7 кВт), его допускается подсоединять к 220 В. В этом случае рекомендуется вести фазу на разрыв через автомат, а ноль напрямую от шины распределительного щитка. Также обязательно нужно подсоединить заземление к корпусу водонагревателя, чтобы обезопасить себя от поражения электрическим током.

Итак, самая простая электрическая схема подключения электродного котла отопления выглядит следующим образом:

Магнитный пускатель упрощает процесс управления оборудованием. Когда температура на терморегуляторе превысит уставку (либо наоборот упадет ниже), магнитный пускатель включит/отключит электрокотел. Это очень удобно и позволяет сделать систему отопления автоматической.

К отопительной системе водонагреватель подсоединяется так:

Монтаж тепловентилятора

  Лучше всего использовать крепления тепловентилятора, которые предлагают производители. Конечно, это тоже зависит от месторасположения прибора. Например, для крепления вентилятора на потолке, можно использовать шпильки, купив их на рынке (не для всех моделей тепловентиляторов может быть такая возможность).

  Итак, приступим. В примере буду использовать крепления на монтажную консоль от производителей, способ крепления – на стене.

  Её удобство состоит ещё и в том, что можно использовать разные углы наклона для монтажа тепловентилятора. Довольно удобно, для крепления на стене.

  Размечаем необходимые крепления (уголки с отверстиями) на стене, бурим отверстия и завинчиваем, но не полностью, шурупы. Шурупы с пластиковыми дюбелями, подходят для крепления в кирпичные, бетонно-цементные стены. Длина шурупов (или шпилек), должна быть достаточной (я использовал 150 мм.), чтобы надёжно закрепить тепловентилятор на стене.

  Не полностью закручивая шурупы (оставляя небольшой люфт), делаем удобным крепление консоли, так как вероятность абсолютно точно закрепить уголки, невысока.

  Подводим трубы отопления к месту крепления тепловентилятора, если не сделали это заранее.

   Крепим монтажную консоль, помня о выбранном нами направлении наклона тепловентилятора.

Варианты крепления консоли тепловентилятора, можно увидеть на фото ниже.

  Далее, можно навесить тепловентилятор на монтажную консоль, закрепив двумя болтами. Мы, предварительно навентили, на патрубки тепловентилятора, металлорукава и автомат Маевского. Металлорукава обеспечивают возможность изменять направление потока нагретого воздуха, при повороте тепловентилятора на консоли. Автомат Маевского – обеспечивает удаление воздуха из системы отопления.

В результате, получится примерно так.

  Убедившись в надёжности креплений, что все болты, шурупы зажаты, можем подсоединить гибкие подводки (металлорукав), с трубами отопления.

  Обратите внимание на правильность подсоединения. Подача и обратка, должны быть подключены так, как обозначено в инструкции к тепловентилятору

Это важно.   Вот, на фото ниже, закреплённый и подключенный к системе отопления водяной тепловентилятор

  Вот, на фото ниже, закреплённый и подключенный к системе отопления водяной тепловентилятор.

  Теперь можно запитать тепловентилятор теплоносителем, сбросить воздух (проверить защитный колпачок на автомате Маевкого, он должен быть откручен немного или полностью, в зависимости от модели).

  В следующем материале – подключение командоконтроллера и внешних датчиков к цепи управления тепловентилятроами.

Подключение тепловентилятора с программируемой системой

Подключение тепловентилятора своими руками можно выполнить с помощью программируемой системы от отопления. Для этого вам потребуется добавить термостат, контролер и двухходовой клапан с сервоприводом. Если вы планируете поступить этим образом, тогда ваш проект будет выглядеть так:

1. Двухходовой клапан с сервоприводом. Основной задачей этого элемента является перекрытие подачи теплоносителя по команде.
2. Термостат. Это устройство будет использоваться для регулировки температуры в помещении.
3. Пятиступенчатый регулятор вращения.
4. Двигатель на вентиляторе.

Если вы решите подключить тепловентилятор с помощью этой схемы, тогда получите экономическую и безопасную систему. Схема подключения тепловентилятора с водяным источником тепла к системе отопления является последним способом подсоединения. Отопление дачи можно выполнить с помощью тепловентилятора.

Как видите, схема является простой. Для того чтобы вы смогли в ней разобраться мы предоставили вашему вниманию пояснения к этому проекту:

1. Здесь представлен водяной обогреватель.
2. Двухходовой клапан.
3. Клапан для спуска воздуха с системы в любой момент.
4. Запорная арматура.
5. Фильтр, который выполняет грубую очистку.
6. Циркуляционный насос.
7. Электрический котел.

Это были основные моменты установки тепловентилятора. Теперь вы можете просмотреть варианты монтажа тепловентилятора в интерьере.

Читайте: экономное отопление гаража электричеством.

На сегодняшний день тепловентиляторы могут использоваться для электрического отопления частного дома, дачи, гаража и даже теплицы. Данные устройства могут осуществлять подогрев воздуха только за счет электричества либо с помощью теплоносителя – горячей воды. Последний вариант является более экономичным и используется для бытовых нужд чаще. Чтобы Вы знали, как правильно подсоединить обогреватель к коммуникациям, далее мы предоставим типовые схемы подключения водяного тепловентилятора на 380 и 220 Вольт.

Итак, если мощность устройства не превышает 6 кВт, его можно подключать к однофазной сети. Единственное требование – произведите расчет сечения кабеля по току, чтобы выбрать подходящий диаметр жил для подсоединения к автоматике и электросети. В остальном же никаких сложностей возникнуть не должно. Схема подключения тепловентилятора к сети 220 Вольт выглядит так:

Если же мощность изделия свыше 6 кВт, тут не обойтись без трехфазной электропроводки. В этом случае провода от электросети будут разведены к клеммам следующим образом:

Как Вы видите, схема подключения тепловентилятора на 380 В к сети не имеет особых отличий от стандартного варианта

Единственное, на что следует обратить внимание – нулевой проводник. Не всегда в трехфазной сети его следует подсоединять, что зависит от самого двигателя установки

Обычно этот момент обговаривается в инструкции.

Если же Вы хотите сделать программируемую систему электрического отопления в частном доме, необходимо добавить в схему подключения водяного тепловентилятора термостат, контроллер и двухходовой клапан с сервоприводом. В этом случае типовой проект будет выглядеть так:

где:

1. Двухходовой клапан с сервоприводом. Его основная задача – перекрывать подачу теплоносителя по команде термостата.
2. Термостат. Используется для установки температуры воздуха в помещении.
3. Пятиступенчатый регулятор вращения двигателя.
4. Двигатель вентилятора.

Такая система в сборе сделает электроотопление полностью автоматическим и экономичным, поэтому рекомендуем использовать именно ее. Ну и последний пример, который хотелось бы предоставить – схему подключения тепловентилятора с водяным источником тепла к системе отопления. Такой вариант подсоединения идеально подходит, если Вы используете обогреватель фирмы Volcano (волкано), которая пользуется популярностью на сегодняшний день.

Пояснения к схеме:

1. Водяной обогреватель.
2. Двухходовой клапан с сервоприводом.
3. Клапан для спуска воздуха в системе.
4. Запорная арматура (шаровые краны).
5. Фильтр грубой очистки теплоносителя.
6. Циркуляционный насос.
7. Электрокотел.

Помимо предоставленных проектов советуем Вам ознакомиться с оптимальными расстояниями для установки обогревателей. Учитывайте данные значения, чтобы система была максимально эффективной:

Маркировка кабеля

Кабели маркируются буквами и цифрами. Буквы обозначают алюминиевую жилу—материал изоляции жил—оболочки кабеля—свойство кабеля

Например:

• ВВГ – кабель в виниловой изоляции, виниловой оболочке с гибкими жилами из меди;
• АВВГА — то же самое, только с алюминиевыми жилами.
• ВВГнг — медный кабель с характеристикой «не распространяет горение».
• НЮМ отличный импортный кабель с тройной изоляцией. Очень жесткий, поэтому в монтаже сложности.
• ПВС кабель (провод соединительный) с многопроволочными жилами, лучше не использовать в стационарном электромонтаже.

Рекомендую использовать для питания электрического котла кабель ВВГнг.

Недостатки электрического котла отопления

Электрический котел отопления нагревает теплоноситель, преобразовывая электрическую энергию в тепло. Для его работы необходимо стабильное и затратное энергоснабжение дома. Для отопления дома порядка 200 метров потребуется выделенная электрическая мощность в 20 киловатт. И это только для отопления. Если приплюсовать к этой мощности, электрическая мощность самого дома получаем достаточно внушительную потребляемую мощность электрооборудования дома, которую нужно для дома выделить.

• Отсюда первый недостаток электрического котла. Не во всех районах есть возможность выделить для дома такую большую электрическую мощность.
• Кроме этого перебои с электропитанием тоже не редкость в нашей действительности. Это также ограничивает популярность электрокотлов отопления.

Схемы подключения

В основном подключение электрического двигателя к однофазной сети производится при соединении двух питающих проводов по схеме или треугольник, или звезда. В первом случае выходная мощность мотора будет отличаться от номинальной (то есть, при трехфазном подключении) на 30%. Во втором, на 50%. То есть, схема треугольник в данном случае является эффективной.

Из электродвигателя торчат три провода. Так вот фаза питающего провода подключается к одному из них, ноль к другому. А вот третий провод подключается к схеме через конденсатор.

И третий параметр – это частота вращения. Так вот он от номинального не отличается. То есть, если электродвигатель вращается, к примеру, 1280 об/мин от трехфазной сети, то при подсоединении его к однофазной сети он будет вращаться с той же частотой.

Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве

Зависимость определена формулой:

P = U * I

где P — мощность,

U — напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

P = U2 / R

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электросопротивление у большей части нагревательных устройств напрямую зависит от температурной выработки самого элемента нагрева. Но, сопротивление в пределах нескольких сотен градусов будет меняться незначительно. Стоит понимать, что с карбидокремниевыми нагревателями ситуация будет абсолютно другой. Так как у них функцию элемента нагрева выполняет неметаллический стержень, сопротивление здесь будет изменяться не в линейном порядке. Сопротивление таких устройств может находиться в диапазоне 0,5…5 Ом, что не позволит напрямую подключить устройство нагрева в сеть напряжением 220 Вольт и уж тем более 380 Вольт. По техническим меркам карбидокремниевые нагреватели можно подсоединять к стандартной сети, если соблюдать их сборку в последовательной цепочке. Но. Стоит отметить, что такая методика малоэффективна, если необходимо проводить точный контроль мощности и регулировку определенной температуры печи. Самым лучшим способом считается подключение электронагревателей к сети с помощью лабораторных регулируемых автотрансформаторов или стандартных устройств статистических электромагнитных устройств.

Существуют нагреватели, которые изготавливаются сразу для трехфазной сети, например блок- ТЭНы или W-образные карбидокремниевые нагреватели. Способ их подключения зависит от рассчитанного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» подразумевается соединение трех нагревательных единиц, у которых сопротивления равны и на каждый будет подано напряжение 380 Вольт. Схема «звезда» с наличием нулевого провода подробно расписана выше и предназначается для подачи на каждый потребитель напряжения 220 Вольт. Нулевой провод необходим для подключения потребителей с разными электросопротивлениями.

Получить консультацию по подбору мощности, рабочих температур и способу подключения нагревателей вы можете бесплатно, обратившись к услугам компании «ТЭН24». Наши технологи помогут в точности рассчитать все параметры и характеристики электронагревателей для вашего оборудования и за короткое время выполнят заказ. Доставка промышленных нагревателей «ТЭН24» осуществляется по всей Украине.

Электрическая тепловая пушка в действии

Из множества конструкций обогревательных приборов этого типа, электрическая схема тепловой пушки является наиболее простой и безопасной. В процессе работы, от вентилятора поступает воздушный поток, обдувающий ТЭНы. При нагреве, воздух приобретает заранее заданную температуру с помощью терморегулятора.

Корпус тепловой пушки может поворачиваться относительно поддерживающих ее опорных конструкций. В горизонтальной плоскости необходимый угол может выставляться в обе стороны от основной оси.

Включение прибора осуществляется после включения его в сеть. При этом загорается световая сигнальная индикация. Непосредственный пуск выполняется переключателем, путем выставления его в определенное положение. Необходимая мощность устанавливается с помощью отдельного переключающего устройства. В электрической схеме присутствует специальный термовыключатель. Он полностью отключает тепловую пушку от сети, когда температура ее корпуса становится выше 100 градусов.

Эксплуатация электрической тепловой пушки рекомендуется в местах, где климат холодный или умеренный. Относительная влажность не должна превышать 80%, а попадание влаги на устройство полностью исключается. Общие условия в помещении должны обеспечивать надежную и безопасную работу устройства.

Сечения электрических кабелей для электропитания электрокотлов

Приведу пример номиналов автоматов защиты (таблица 2) и сечения питающих кабелей (таблица 1) для электрических котлов отопления.

Таблица 1

Сечения питающих кабелей для электрокотлов отопления

Таблица 2

Номиналы автоматов защиты для электролинии питания электрокотла

При монтаже требуется соблюдать:

2.1 Установка такого устройства нужно осуществлять в помещениях где температура не опускается ниже 0°С, соблюдения данной рекомендации требуется чтобы избежать замерзания воды в трубках тепловентилятора, или использовать жидкость в виде незамерзающего вещества, например (пропилен гликоль).2.2 Перед началом монтажа воздушно отопительного прибора нужно внимательно изучитьвсе части на наличие разных дефектов. Для соединения тепловентилятора к системе отопления используются патрубки размером 3/4” (наружная резьба).2.3 Обвязка данной системы, включающая в себя водяной тепловентилятор и его врезку в систему отопления, установку запорной арматуры весьма несложный процесс, но если Вы не уверены тогда лучше обратится к специалистам для правильного и качественного монтажа Вашей системы.2.4 При использовании в качестве теплоносителя воды тепловентилятор может эффективно функционировать в закрытом помещении. Для монтажа данного оборудования снаружи здания можно использовать незамерзающие жидкости. Учитывая доступность и простоту установки, можно заявлять о том, что водяной тепловентилятор самый эффективный вариант для обогрева помещения.

Подготовка к монтажу тепловентилятора.

Прежде всего, нужно исследовать помещение, в котором планируется установить тепловентилятор. Зачем это нужно? Ответ очевиден – если это не продумать, то даже правильный подбор мощности тепловентилятора, не сможет обеспечить быстрый и эффективный прогрев помещения.

Поток нагретого воздуха, должен равномерно распределяться по всему помещению. Чем меньше, на его пути препятствий, тем лучше будет прогреваться помещение. Немаловажным будет и экономия, на количестве тепловентиляторов (к примеру, можно установить один более мощный, вместо двух, с меньшей производительностью), и соответственно на материале, для их обвязки.

Приведу несколько вариантов расположения водяных тепловентиляторов, рекомендуемых производителями.

Как видно на фото, можно расположить тепловентиляторы:

• На потолке помещения;
• На стене;
• В углу помещения.

  Конечно, всё зависит от специфики помещения и от его конфигурации. Принять решение о месте установки тепловентилятора можно, повторюсь, учтя все эти моменты.
