Утечка тока на корпус стиральной машинки

Вторая причина — машина бьет током с корпуса, через воду, во время стирки и закладки белья, если в ней нарушена целостность проводов или колодок, попадает вода на места соединения проводов. Рабочее напряжение для стиральной машины — 220 В, при этом оно подается сразу на несколько отдельных цепей. Это цепь нагрева воды с ТЭНом, цепь питания мотора, и небольшой участок цепи до платы управления.

Неисправности этих цепей или участков внутренней проводки в машине приводят к возникновению тока утечки, и вариантов может несколько:

  • пробит ТЭН подогрева воды, и ток уходит в бак при включении цепи подогрева;
  • повреждена изоляция мотора — в этом случае велика вероятность токоутечки на корпус машины или на барабан, что вы почувствуете при извлечении влажного белья из барабана;
  • нарушена изоляция или защита от влаги на распределительной колодке внутри корпуса — машина будет биться током либо постоянно, либо при запуске одной из цепей высокого напряжения;
  • повреждена изоляция проводов питания или кнопки включения — скорее всего, вы столкнетесь с постоянной токоутечкой на корпус и опасностью серьезного поражения током еще до нажатия кнопки включения.

Любая из перечисленных ситуаций крайне опасна, и игнорировать проблему нельзя — поражение током при прямом пробое на мокрый пол может быть смертельным. Переменный ток особо опасен, потому что он «притягивает» жертву к корпусу устройства, вызывая мышечный спазм.

Чего нельзя делать?

Владельцы стиральных машин должны знать мероприятия, которые не стоит проводить, если стиральная машина пробивает током.

Если отсутствует заземление, переворачивание вилки в розетке не принесёт положительного исхода. Агрегат функционирует от сети переменного тока, поэтому изменение полярности для него не играет никакой роли.

Коврик из резины около стирального оборудования также не обезопасит от ударов током. Все дело в том, что электрический потенциал никуда не исчезнет, поэтому пользователь может получить электрический удар, коснувшись корпуса агрегата или других его частей.

Выключение фильтра сети не поможет. Эта часть стирального агрегата подает электричество на корпус техники. Однако в обычном режиме его напряжение считается безопасным и не ощущается человеком.

Заземление корпуса машинки на отопительную систему не только создаст угрозу для людей, что проживают в квартире, но и во всем доме. Заземлению должен подвергаться исключительно специальный проводник.

Опасность быть пораженным электрическим током может присутствовать при использовании любого электрического прибора, в том числе стиральной машины. Так как это опасная ситуация, то решать проблему стоит сразу же после обнаружения. Помочь в данной ситуации могут специалисты, которые без труда найдут источник проблемы и быстро его устранят. А также можно исправить ситуацию собственноручно, но только в том случае, если имеются определенные знания и опыт.

О решении проблемы ударов током стиральной машинки смотрите далее.

Другие интересные вопросы и ответы

Гость2

Если вы не желаете терпеть удары током от крана, вам придется сделать следующее:

  • Заменить все розетки на кухне, в ванной и туалете на особые модели с классом защиты от влаги не ниже IP44 или IP54. Они обезопасят вас от случайного пробоя на корпус розетки.

  • Исследовать проводку с омметром или детектором поиска скрытых обрывов. Повышенное сопротивление на участке или сигнал детектора укажут на место пробоя.

  • Заменить все проблемные участки проводки, а еще лучше – заменить всю линию, заводимую в ванну, кухню или туалет, используя специальный, влагостойкий кабель.

  • Вызвать мастера и попросить заменить ТЭН на стиральной и посудомоечной машине, а равно и на бойлере. Если, конечно, источником проблемы являются водонагревательные электроприборы.

Владимир1

Бывает, что ошибки в заземлении водонагревательной системы есть у ваших соседей, а бьет током от воды из вашего крана. Если вы удостоверились, что проблема не в вашей квартире, то нужно искать соседей по общему стояку, чтобы решить проблему. Если в вашей ванной или на кухне все розетки и вся проводка адаптирована к влажности, нет проблем с заземлением и повреждений электропроводки и самих приборов, тогда обращайтесь в ЖЭК/ДУК для того, чтобы проверили соседние квартиры на предмет неисправности.

Чтобы определить неисправность у вас, вызывайте специалиста, самостоятельно с электричеством лучше не связываться, да и сделать это надо как можно скорее. Электрик проведет диагностику, в случае необходимости заменит проблемные участки проводки, выключатели и розетки, укажет на неисправность водонагревательной системы и электроприборов.

Никаких пересечений нет, просто стоят рядом. Утечек тоже. Бьет понемножку, едва ощутимо на мелких ранках на руках.

Водопроводные трубы же, наоборот, хорошо заземлены и возникающий ток уходит в землю. В это случае, если вы одной рукой держитесь за стиральную машину, а другой за водопроводную трубу, то вы как раз замыкаете электричекую цепь. Ранки на руке, как наиболее чувствительное место, чувствуют небольшой ток.

Это может быть опасным, потому что в сыром помещении действие тока только усиливается из-за худшей изоляции . Нужно взять прибор (например амперметр) и проверить, откуда исходит проблема . Конечно, может оказаться, что как раз с вашей стиральной машиной всё в порядке, а небольшой ток идёт мсо стороны системы водоснабжения через какой-либо неисправный электроприбор .

Света­17082

Раньше все нормально было, а теперь… Залажу в дух, нормально моюсь, а за секунды две до выключения кран хреначит меня током! Выключаю кран уже и снова хреначит! И батарея там висящая. А после этого я полчаса если включаю раковину в ванной или на кухне – там вода током бьет. И только меня! Бабушка ржет и говорит, что меньше с телефоном сидеть нужно… Но если б дело было в телефоне, то било б сразу и постоянно вроди…Алёна .4

Значит какой то умник сделал заземление на водопроводной трубед.Сережа3

Причины ударов током

Во входных цепях машинки стоит один сдвоенный или два одиночных конденсатора — их цель предотвратить попадание
помех от двигателя и электроники в сетевую проводку. Подобные фильтры имеются практически в любой технике.

Конденсаторы подключены по схеме со средней точкой — один с фазы на корпус, другой с ноля на корпус. Кто хоть
немного знаком с электроникой знает: если на два, последовательно соединенных, одинаковых сопротивления подать
напряжение, то в средней точке возникнет напряжение в половину поданного. А два конденсатора являются
сопротивлениями для переменного тока (реактивное сопротивление). Другими словами, на корпусе появляется половина
питающего напряжения — 110 В.

Однако внутреннее сопротивление такой средней точки достаточно велико (я это называю «низкой нагрузочной способностью»,
по дилетантски), большого тока от такого подключения возникнуть не может. В принципе, грамотный электрик понимает
все эти вещи, я это написал для совсем «чайников» в электричестве. Поэтому человек может не ощущать этого
напряжения на корпусе.

Но во влажном помещении любой незначительный ток ощущается сильнее. И многое может зависеть от окружающих факторов —
малые токи могут утекать по влажному полу и тогда никаких неприятных «пощипываний» не будет. Этот эффект
случается не всегда — по всей видимости, здесь сильно влияет емкость конденсаторов со средней точкой, во многих
устройствах она чисто символическая и от этого проблем не возникает.

Несколько фактов можно утверждать однозначно: 1. С исправным заземлением ничего подобного быть не может в принципе,
но его ведь нет…
2. Ток через среднюю точку менее 10мА, иначе невозможно было бы подключать машинку через УЗО. 3. Удалить среднюю
точку из 2-х конденсаторов из машинки на гарантии — невозможно.

В другом случае проблемы возникают из-за «усталости» техники — когда она проработала достаточно и немного поизносилась.
Внутри корпуса возникает избыточная влажность: изнашиваются гибкие патрубки или еще хуже — протекает бак. Если
под машинкой не образуется луж во время стирки — это еще не показатель герметичности. Патрубки к примеру, могут лишь
незначительно брызгаться при самых высоких оборотах — внешне протечек не наблюдается.

В паре с изношенной проводкой, влажность провоцирует различные утечки тока. Кстати, зачастую из-за прохудившегося патрубка
начинает глючить электроника — техника не выполняет весь цикл программы стирки или стирает неадекватно долго. По всей
видимости, непосредственно сами «мозги» вряд ли намочены, зато датчики вполне могут иметь влажный контакт с корпусом,
тем самым подавать ложные сигналы в управляющий процессор.

В целом, как не крути и сколько не рассуждай, проблема требует адекватного решения — установки заземления и защиты
от утечки тока (УЗО). Но было бы заземление — никаких вопросов бы не возникало: конденсаторы в питании не вызывали бы
никаких ударов, а неисправность внутри машинки попросту не давала бы нормально включить УЗО. А если бы УЗО постоянно
срабатывало — аппарат бы увезли в сервис или пытались починить своими руками.

Как устранить?

Новая бытовая техника способна поразить током в случае ее неправильного подключения к электросети. Для предотвращения ситуации на щиток нужно выделить отдельную линию с подсоединенной розеткой и УЗО.

Бьет током, когда не работает

Если стиральная машина не функционирует, но в то же время бьет электрическим током снаружи корпуса, то это может быть связано с рядом причин.

  • Проблемные контакты в розетке. Для устранения неполадки потребуется вытянуть вилку из розетки, обесточить домашнюю сеть и заняться восстановлением узла подключений или заменой испорченных деталей.
  • Изолированная часть провода либо шнура питания пробита. В такой ситуации прозванивают шнур, а также внутреннюю изоляцию. Не стоит забывать о смене испорченной электропроводки.
  • Коротят клавиши старта либо блоки управления. В результате таких неисправностей на корпусе из металла может возникнуть напряжение. В данном случае стоит разобрать переднюю панель стирального агрегата, отремонтировать неполадки или провести замену испорченных деталей.
  • Неисправен сетевой фильтр. Для ремонта фильтра потребуется осуществить его разбор на детали и ликвидировать пробой. При невозможности ремонта стоит поменять деталь на новую.
  • Агрегат находится в сыром помещении, поэтому возможно скопление конденсата. Последний, в свою очередь, направляет электрический ток от цепи питания на корпус машинки. Чтобы устранить неполадку, следует переместить технику в другое помещение, где имеется хорошая защита от влаги.

Удар током при стирке, вода не нагревается

Причиной, по которой в процессе стирки человека поражает ток, а вода остается холодной, является ТЭН. Скорее всего, данная деталь машины пробита. Чтобы исправить ситуацию, стоит разобрать агрегат, снять ТЭН и поменять его на новый.

Корпус бьёт током, агрегат не запускается

Бывают случаи, когда барабан стиральной машины не запускается после нажатия кнопки включения, но при этом человека поражается током. Причина такой ситуации, скорее всего, скрывается в нарушении изоляции либо пробое двигателя. Устройство потребуется разобрать, снять старый двигатель и заменить его.

Ударяет током около стирального агрегата

Если в агрегате происходит утечка воды, а также деформирован провод, то человек может получить электрический удар возле машинки. Первым делом владельцу придется найти контактное место. Это может быть как провод, так и корпус. Затем нужно провести качественное изолирование проблемных мест, тем самым устраняя утечку тока. В результате машинка перестанет поражать током через жидкость.

Как показывает опыт, исключение полностью всех факторов поражения током через стиральный агрегат практически невозможно. Однако можно обезопасить себя и свою семью от неприятной ситуации следующими способами.

  • Заземлением. Для того чтобы подключить заземление, на этапе прокладывания проводов стоит установить еще один провод защиты, который прокладывается от щитка до каждой из розеток. Благодаря таким мероприятиям электрический потенциал от корпуса машины будет направляться в землю, а не в человека.
  • Монтаж УЗО. Так как стиральный агрегат обычно находится в своеобразном помещении с высоким уровнем влажности, оптимальным вариантом для безопасности проживающих будет установка автомата, который реагирует на возрастание заряда даже при незначительном замыкании. Если же техника начнет бить током, УЗО сможет отключить автомат. Чтобы защитить стиральную машину, стоит приобрести модели с отсечкой тока 10 и 30 мА. Для старых машинок лучше приобретать второй вариант оборудования.

Бьет «земля»

Порой прикосновение пользователя к заземляющей жиле тоже ведет к слабой электротравме. Происходит это в основном при ошибочной организации шины заземления. Поскольку жила, в сущности, представляет собой медный электропровод, при его коммутации с элементами из иного металла пропадает контакт из-за окислительного процесса.

В этом случае ток с конденсаторов, идущий через корпус на электропровод, не идет затем в землю, и именно это и приводит к электротравме. Чтобы предотвратить травматизм, не стоит создавать заземление самостоятельно, лучше поручить этот вопрос специалисту. Если в частном коттедже организовать заземление должен хозяин жилья, то в городской многоэтажке это обязана делать управляющая компания.

Как решить проблему

Существует несколько способов:

  • соединить корпус СМА с водопроводной или канализационной трубой или радиаторов отопления;
  • сделать для подключения СМА отдельную линию (провод должен идти от щитка с заземлением);
  • подключение УЗО;
  • создание собственного заземления (применимо к частным домам).

О каждом из способов расскажем подробнее:

Дедовский способ

В середине 20-го века, когда в квартирах использовались металлические трубы, огромной популярностью пользовалось заземление через подсоединения к батареям или трубам.

Заземление на водопроводные трубы или радиатор

Однако, этот способ имеет ряд весомых недостатков:

  • это незаконно,
  • статическое электричество очень быстро разрушает трубы,
  • сомнительная надежность и небезопасность.

Но метод существует, и если вас не пугают последствия, вы можете воспользоваться им.

Для этого возьмите одножильный медный провод, зачистите его с двух сторон он изоляции и подключите один конец к корпусу СМА, а второй закрепите на радиаторе отопления обычным хомутом.

Через электрощит

В отличие от описанного выше способа, заземление через электрический щиток – целиком законный и безопасный способ, отличающийся повышенной надежностью. К тому же, это поможет снизить нагрузку на проводку, так как подключение пойдет не от распределительной коробки, а напрямую от щитка.

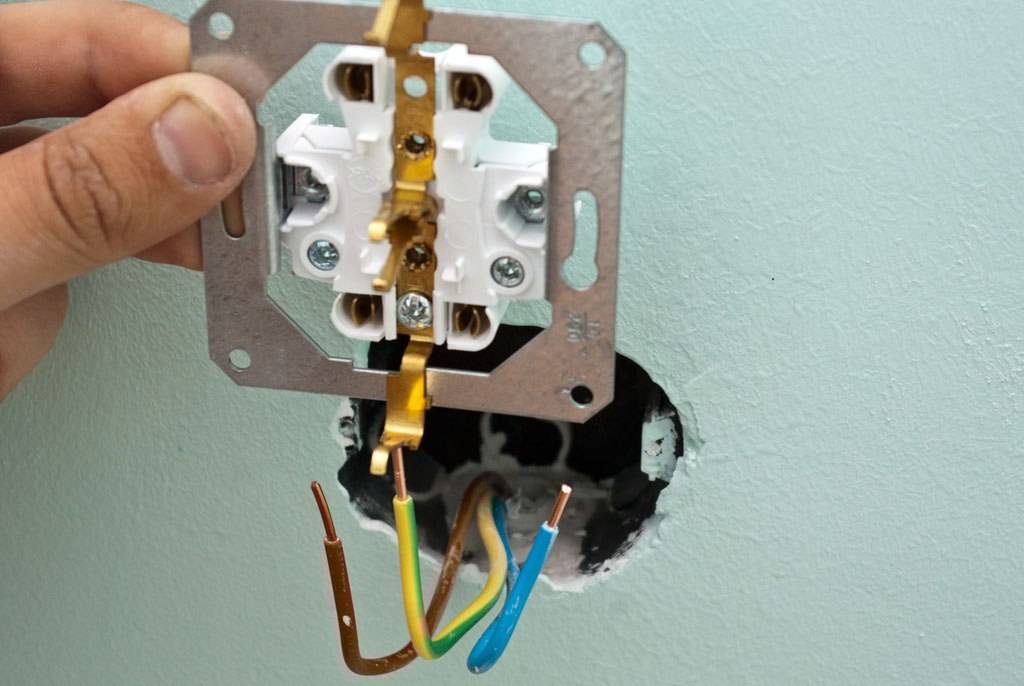

Для этого вам нужно взять медный трехжильный провод с сечением 2,5 мм, влагостойкую розетку с заземлением и качественный подрозетник, дифавтомат, кабель-канал. После этого наметьте маршрут пролегания провода, выполните штробление. Закладывать кабель рекомендуется не прямо в выштробленную стену, а в кабель-канал. Дифавтомат обеспечит дополнительную защиту, его нужно устанавливать в щитке.

После того, как все подготовительные мероприятия выполнены и нужные материалы приобретены, приступаем к подключению.

Тянуть кабель нужно от РЩ к розетке. Нулевой и фазный провода нужно подсоединять через дифавтомат, а землю отдельно. Некоторые пользователи на этом этапе совершают ошибку, путая понятия нулевого и заземляющего провода. Нельзя соединять заземляющий провод с нулевой шиной.

Заземление через электрощит

Как выглядит старый этажный щит в системе TN-C

УЗО

Вышеописанный способ идеальный, но имеет один недостаток – штробление стен. Если в вашем доме недавно был сделан ремонт или вы не собираетесь в ближайшем будущем делать капремонт, способ не подойдет. Но обезопасить себя можно, подключив устройство защитного отключения. УЗО очень чувствительно к токам утечки и при повреждении изоляции проводов или узлов стиральной машины сразу же прекращает подачу электроэнергии.

Для стиралок лучше брать УЗО с Iоткл 10-30 мА и номинальным током, превышающим номинал автомата.

Устройство защитного отключения

Схема защиты от поражения током через УЗО

Делаем заземление в частном доме

В своем доме хозяин может самостоятельно выполнить заземление по нормативам ГОСТ. Перед выполнением работ необходимо проконсультироваться со знакомым электриком.

Обустраивать заземление необходимо с выполнения земляных работ. Подготовьте участок земли возле дома, очистите его от мусора и зеленых насаждений и выкопайте яму, глубиною в полметра и диаметром 3 метра.

Для установки заземления в частном доме выкопайте канаву в виде равномерного треугольника

Заземление в частном доме

После этого нужно приобрести 3 металлических уголка, длиною по 3 метра и стальную металлическую полосу. Уголки нужно расположить в виде равностороннего треугольника, одна вершина которого обращена к дому. Для удобства предварительно сделайте разметку (расстояние между сторона – 1,2 метра). После этого забейте в землю уголки так, чтобы они выступали над землей на расстоянии 0,5 метров, обварите все уголки между собой металлической полосой. После этого от получившегося контура проройте канаву под стальной прут, который необходимо соединить с контуром. Стальной прут соединяется с проводом и идет к щитку. Сверху выкопанную яму нужно засыпать землей.

Как обезопасить себя при использовании электричества в ванной

Если вы обнаружили, что в ванной комнате имеются проблемы с заземлением, то пользоваться водой в этом помещении будет небезопасно. Даже диагностировать самостоятельно причину неисправности должен профессиональный электрик

Важно не откладывать эту задачу в долгий ящик, а сразу приступить к устранению поломки. Для этого необходимо:

  1. Если причина пробивания током внешняя, то необходимо поговорить с соседями, выяснить не меняли ли они водопроводные трубы на пластиковые, не устанавливали мощную бытовую технику без заземления. Если соседи на контакт не идут, можно привлечь контролирующие органы, которые выявят нарушения при прокладке проводки и обяжут их устранить.
  2. Если причина, почему при использовании воды в санузле вас бьет током, внутренняя, то неисправность нужно искать внутри вашей квартиры. Для этого необходимо специальное оборудование, которое поможет установить утечки тока, измерить сопротивление, а также выявить незаземленные приборы.

    Измерение сопротивления

Способы решения проблемы

В инструкции по эксплуатации практически любой стиральной машины от корейской LG до немецкой Bosch, указывается о необходимости протирать машинку насухо после каждой стирки и оставлять открытыми загрузочные люки для просушки внутренних элементов.

К сожалению многих хозяек хватает на такие действия лишь на непродолжительное время, пока машинка новая. В дальнейшем влага оказывает свое разрушительное действие на электрическую часть агрегата и изоляцию проводов. Обслуживание стиральной машины после каждой стирки не только продлит ей жизнь, но и в значительной степени предотвратит утечки тока на корпус.

Заземление стиральной машины

Если машинка эксплуатируется в частном доме, а заземления нет, его необходимо оборудовать. При эксплуатации стирального агрегата в квартире многоквартирного дома для предотвращения удара электротоком можно пойти двумя путями. Обычно квартиры имеют двухжильную проводку без защитного заземления. Однако заземление есть на корпусе электрощита. В этом случае из ЖЭКа или другой организации, обслуживающей дом можно пригласить специалиста, и специально для стиральной машины сделать отдельную розетку непосредственно от электрощита. При этом, необходимо использовать трехжильный кабель, с выводом заземления на щиток и установкой отдельного автомата защитного отключения.

Внимание! Категорически запрещается производить подключение заземляющего кабеля к батареям отопления или стояку водопровода

Установка защитного отключения

Если электрощит также не имеет заземления, проблема решается установкой автоматики в виде устройства защитного отключения (УЗО). Это устройство реагирует даже на незначительные утечки электрического тока и при срабатывании размыкает электрическую цепь, отключая агрегат. Полностью обезопасить от удара электрическим током УЗО не может, однако жизнь точно спасет.

Главным параметром такого защитного устройства, является ток отсечки. Это та сила тока, при которой он выключает прибор. Для розеток в ванную комнату специалисты рекомендуют устанавливать УЗО с током отсечки 10 мА. Чем выше риск поражения электрическим током, тем ниже номинал тока отсечки. Для розеток в остальных комнатах подойдет автоматика на 30 мА. Опасным для жизни человека является сила тока более 100 мА.

Своими руками установку производить не стоит, лучше обратиться за помощью к квалифицированным электрикам. Срочный ремонт бытовой техники на дому в день обращения обеспечит компания РемонТехник. Грамотные мастера ставят УЗО после автомата защитного отключения, при этом рабочий ток выбирается больше чем у автомата. Это необходимо, чтобы при возникновении короткого замыкания в электросети, автомат срабатывал раньше, защищая УЗО от перегорания. Монтаж устройств автоматического отключения в распределительном щитке не совсем удобен. При срабатывании устройства, необходимо постоянно заглядывать в щиток, чтобы снова включать стиральный агрегат. Лучше установить розетку со встроенным УЗО.

В качестве еще одного способа, избежать поражения электрическим током, является монтаж основной и дополнительной системы уравнивания потенциалов (СУП). В качестве элементов данной системы, выступают конструкции здания, инженерные сети и система громоотвода. В помещениях с повышенной опасностью поражения током (ванные комнаты) устанавливаются дополнительные системы, состоящие из коробки уравнивания потенциалов и проводников. Качественный монтаж всех элементов лучше доверить профессионалам в этой сфере.

Откуда на корпусе машинке берётся ток, и почему она им бьётся

Это так называемый «ток утечки», который может:

  • иметь естественный характер происхождения;
  • образовываться на корпусе из-за поломки стиральной машины, связанной с нарушением изоляции её электрических компонентов;
  • появляется из-за повреждения изоляции проводки к розетке или неисправности самой розетки.

«Естественный» ток утечки небольшой – не превышает 10 мА, не представляет угрозы для жизни и присутствует даже в исправных электроприборах, поскольку не существует идеальной изоляции. Токи утечки при повреждениях изоляции могут достигать больших значений и уже опасны для человека.

При прикосновении к предметам, на которых образуется ток утечки, (корпусу стиральной машины, барабану, водопроводному крану, воде на полу или из крана и т.п.) человеческое тело выступает в роли проводника – через него ток уходит в землю. Если ток большой, то во время прохождения его через тело, вы чувствуете неприятные ощущения.

Обратите внимание! Если стиральная машина пробивает на корпус, то ток утечки может перетекать на другие предметы вокруг, которые хорошо проводят электричество, и они также будут «кусаться». Например, когда образуется цепь «стиралка — заливной шланг — металлические трубы — кран», то током бьёт не только стиральная машина, но и кран в ванной или раковине либо вода из него

Цепь «стиральная машина — заливной шланг — металлические трубы — стальная ванная» приводит к ударам током при прикосновении к ванной.

По нормам электробезопасности крупные приборы (стиральные машины, посудомойки, бойлеры, электрические плиты) должны быть подключены на отдельную линию с заземлением и УЗО. В этом случае «естественный» ток утечки уходит по проводу заземления, а при большой утечке (в результате неисправности) срабатывает УЗО, и в квартире «выбивает пробки». Стоит отметить, что на «естественный» ток утечки, возникающий без поломки, УЗО не срабатывает – его величина слишком мала.

Вывод! Таким образом, при правильном подключении стиральной машины к электричеству, ударить током она не сможет. Это практически исключено. А если машинка «дерётся» током, значит, с подключением точно не всё в порядке.

В случае некорректного электрического подключения в розетку или удлинитель без «земли» «естественный» ток утечки будет скапливаться на корпусе стиралки, и при прикосновении вы можете почувствовать небольшие, но ощутимые пощипывания. Если же стиральная машина подключена к электричеству без заземления, УЗО отсутствует или неисправно, то при серьёзной утечке можно получить очень сильный удар током. Для сохранности вашей жизни не экономьте на правильной установке техники!
