Электрический выключатель. виды и работа. применение

Виды одноклавишных выключателей

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Параметры выбора

Нужно определиться с видом, который будет соответствовать вашим требованиям установки. Виды выключателей бывают такие:

клавишные – они нашли наиболее широкое применение. Несомненный их плюс – быстрота и простота установки. Для обоих типов проводки производится различное исполнение конструкции изделия, число клавиш может быть 1, 2, 3, 4;
диммеры – регулируемые выключатели, позволяющие управлением параметра мощности изменять насыщенность освещения;
таймеры – программируемые приборы, регулирующие процесс отключения и включения света. Более сложная конструкция такого изделия при установочных работах требует дополнительных навыков;
дистанционные – позволяют, находясь на определенном расстоянии, манипулировать освещением. Для этого используется такое приспособление, как пульт.

В этом списке перечислены практически все существующие выключатели, фото же размещено только для клавишных изделий.

Требования, которым нужно уделить внимание при покупке:

Перед покупкой следует уточнить индивидуальные параметры домашней сети, сюда входят напряжение и величина силы тока. Они помогут вам правильно выбрать прибор выключения света. Если не учесть эти параметры, будет произведена некорректная установка выключателя. Последствия могут привести к замыканию или возгоранию, что способно спровоцировать пожар в помещении.
Еще один параметр выбора – тип проводки. Она бывает скрытой и открытой. Учитывая этот фактор, конструкция будет предусматривать два вида установки, определяющих, как подключить выключатель света. В данном случае они бывают двух видов – скрытые или накладные.
В зависимости от сложности и объема освещения может находиться различное количество клавиш на выключателе. Например, для освещения с тремя параллельными цепями вам понадобится прибор трехклавишный. Вы выбираете такой, который подходит для вашего расположения источников света.

Диммеры (выключатели с регулятором)

Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Виды и типы выключателей

Для каждой области применения промышленность выпускает свои виды выключателей, все их можно разбить на несколько групп по разным признакам. Выключатели разделяются по типу. Каждый тип имеет свою область применения. Можно также разделить выключатели по способу управления.

Есть выключатели с ручным управлением, есть такие, которые управляются частями механизмов (концевой выключатель) или физической средой, в которой находятся (реле газовые, тепловые и т. д.), существуют выключатели с электроприводом. В последнем случае чаще всего речь идет о реле и магнитных пускателях, но есть именно выключатели, которые так и называются: масляные или воздушные для высоковольтных мощных цепей в энергетике.

Выключатели и розетки, как и все прочее электрооборудование делятся по условиям применения (климатическому исполнению). Сейчас широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Первая цифра означает защищенность изделия от попадания в него посторонних предметов извне. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Вторая цифра означает степень защищенности от влаги. Чем больше цифры – тем выше степень защищенности.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм.
Разобрали. В руках осталась лишь пластина подрозетника

На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

В зависимости от типа проводки. Для открытой и скрытой проводок существуют розетки скрытого и наружного исполнения. Наиболее эффективной в монтаже и работе будет розетка, подобранная под соответствующий тип проводки.
В зависимости от типа контактов. Для алюминиевой проводки больше подойдут розетки с винтовыми контактами, а для медной проводки предпочтительнее использовать быстрозажимные контакты розеток, хотя это не принципиально.
В зависимости от материала. Для наружной установки на открытом воздухе подойдут только пластиковые розетки с крышками. Наружная установка в помещении может быть осуществлена керамическими розетками, если это вписывается в интерьер. Промышленные помещения достаточно комплектовать моделями из карболита и других материалов, не призванных к формированию интерьера, а лишь исполняющих свою основную функцию.
В зависимости от уровня защиты. При выборе необходимо учитывать местные условия работы электрооборудования (розетки). Для облегчения ориентации в различных исполнениях электрооборудования разработана международная классификация по степени защиты IP. (упоминалась выше). Для наглядности приведена справочная таблица. В этой таблице можно легко сориентироваться в выборе необходимой степени защиты электрооборудования с учётом условий работы в месте его установки.
Как выбрать цвет. Цвет розетки выбирать нужно исключительно в соответствии с интерьером помещения. Никаких особых требований к цвету не существует.

Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
Подсоединить концы провода к контактам выключателя
При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода
При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты

При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши

Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
Установить клавишу.

При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода.

Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока.

Обозначение выключателей на строительных схемах

Одна из схем, которой пользуются строители-электромонтажники, не является принципиальной электрической. Это схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Иногда потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Им показывают схему, в которой им сложно разобраться и они часто принимают ее как есть, а потом возятся с переделками. Ниже показано обозначение розеток и выключателей на чертежах.

Обозначение выключателей на чертежах указывают небольшим кружком, от которого исходит отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°: выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Розетки обозначаются полуокружностью, выпуклой вверх (чаще сегментом круга). От окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

На картинках были изображены накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, но они имеют более высокий класс защиты: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Для отличия таких розеток на чертежах, а также выключателей, для них применяют заливку черным сплошным цветом. Все остальные правила для обозначений остаются прежними. Для более подробных сведений об обозначениях электрики на строительных чертежах обращайтесь к ГОСТ 21.614–88.

Виды розеток

Стандартной величиной напряжения домашней электрической сети является 220 вольт. Поэтому классификация розеток бытового назначения в основном приведена для этого класса напряжения. Большинство бытовых потребителей имеют мощность, рассчитанную на эту величину напряжения. При возникновении необходимости подключения электроприборов большой мощности, в быту также используют розетки промышленного исполнения. Такие розетки рассчитаны на трёхфазную электрическую сеть с напряжением 380 вольт.

Розетки различают по их назначению, конструктивному исполнению, степени защиты от влаги и от механических проникновений.

Розетка является контактным электрооборудованием штепсельного типа (вилка/разъём).

В России, странах СНГ используются стандартные модели розеток типа «С» и «F». Такие типы называются «евророзетками».

Штепсельные соединения различных типов

Розетки типа «С» — штепсельное соединение без подключения заземляющего проводника. Розетки типа «F» — то же, но с подключением заземляющего проводника.

В сети 220 В евророзетки используются для подключения электрических потребителей мощностью до 3,5 кВт. Ток, проходящий через такие розетки, не превышает значение 16 А в нормальном режиме работы электроприборов.

Розетка с заземляющими контактами. Тип «F»

При подключении электрооборудования большой мощности используют промышленные модели штепсельных соединений, рассчитанные на ток 32 А и напряжение 380 В.

Розетка промышленного назначения

По частоте переменного тока розетки могут быть рассчитаны на частоту 50 и 60 Гц. В электросетях СНГ и России используется переменный ток с частотой 50 Гц.

Ещё одной определяющей особенностью при выборе розеток является тип установки розетки. Таких типов два:

Розетки наружной установки. Этот тип розеток предусматривает установку непосредственно на поверхность. Такие розетки выполнены в корпусе и не требуют предварительного оборудования отверстий в стенах и других местах установки.

Наружное исполнение существует и для сдвоенных и более розеток.
Розетки внутренней установки. Этот тип розеток не имеет корпуса. Монтаж розетки внутренней установки предусматривает оборудование отверстия в стене и установку специальной пластиковой коробки, в которую и будет вмонтирована розетка. Эти розетки эстетичнее выглядят в быту, но имеют более трудоёмкий процесс монтажа.

По степени защиты от влаги розетки бывают влагозащищенными. Международная классификация таких розеток имеет обозначение IP44 и выше. Розетка такого исполнения оборудована крышкой, защищающей силовые контакты от попадания на них влаги. Такие розетки нужно устанавливать в ванных комнатах и на открытом воздухе.

Влагозащищённое исполнение

Существуют также розетки внутренней установки со встроенным удлинителем. Этот вид розеток очень практичен, но требует специфических условий установки. А именно наличие достаточного пространства в полости стены для установки катушки с кабелем.

Розетка со встроенным удлинителем

Несколько дополнительных и весьма полезных функций современных розеток:

Розетка со встроенным устройством защитного отключения. Защищает прибор потребитель от выхода со строя из-за неполадок в питающей электросети.
Розетка со встроенным таймером. Это исполнение розеток позволяет регулировать время включения и отключения электроприбора путём появления и пропадания напряжения на силовых контактах розетки. Такие розетки не используются стационарно, а имеют исполнение переходника в основную питающую розетку.

Также розетки с таймерами могут быть в виде отдельного модуля-переходника.
Розетка со встроенным датчиком потребляемой мощности. Такие розетки оборудованы специальным табло, на котором отображается показатель потребляемой электроприбором мощности в кВт. Дополнительно розетка может быть укомплектована диодной подсветкой, меняющей цвет в зависимости от величины мощности.

Как и розетки с таймером, розетки с ваттметром могут быть в виде модуля-переходника.
Розетка, оборудованная кнопкой выталкивания штепсельной вилки. Создана для облегчения рассоединения штепсельного соединения.
Розетка, оборудованная диодной подсветкой. Такую розетку легче найти в темноте.

Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

Кнопочные

Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Функциональность приборов

Устройство с дистанционным типом управления

Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:

проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».

Выключатель с датчиком движения

Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:

подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.

Монтаж двухклавишного выключателя и розетки

Очень часто применяется совместное размещение выключателя и розетки на одной панели. Для таких работ нам понадобится подготовить два места для подрозетников. Первый для розетки, второй для выключателя. В подрозетник по штробе проводит трехжильный питающий кабель – для подключения фазы, нуля и заземления. Во второй подрозетник выводим два двухжильных провода для цепочек освещения. Теперь определимся, как подключить розетку с выключателем через распределительную коробку:

Обесточиваем сеть электроэнергии переводом рубильников в состояние ОТКЛ. Обязательно проверьте тестером или прибором отсутствие напряжения в сети.
Выполняем подготовку проводов в подрозетниках зачисткой концов на 10 мм, также необходимо оставить обязательный запас в 10 см.
Подрозетники соединяем между собой двухжильным проводом с синим цветом для нуля и белым для фазы.
Подключаем розетку, используем попарно провода синие для нуля, белые для фазы и по центру вставляем провод заземления. Фиксируем контакты винтами.
Монтируем механизм розетки в посадочное место.
В соседнем подрозетнике соединяем все нулевые провода между собой, для этого можно использовать специальные клеммы. Полученное соединение укладываем в подрозетник.
Подключаем фазовые провода. В основной вход вставляем белый провод, идущий от розетки. Два провода от освещения подсоединяем к вспомогательным входам и фиксируем все контакты.
Монтируем механизм выключателя относительно розетки и закрепляем.
Последним этапом является крепление общей декоративной рамки и установка клавиш. Вот мы и определились, как подключить двухклавишный выключатель, в проходном исполнении.

Для местного освещения

В жилых помещениях для комфортного чтения и времяпровождения применяются торшеры и бра, размещаемые вблизи диванов, кресел и мест отдыха. Они создают местное освещение. Наиболее удобной конструкцией для управления местным освещением является выключатель со свисающей цепочкой или шнуром.

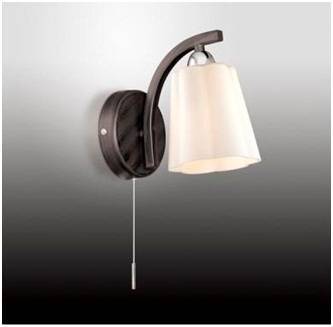

Светильник местного освещения поочерёдно включается и выключается натяжением цепочки или шнура.

Другими разновидностями выключателей для местного освещения могут быть конструкции, совмещённые с сетевым проводом, подключающим светильник к электросети. Обычно это кнопочные и ползунковые конструкции.

Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.
