Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Монтаж кабелей в соединительной коробке

После того, как штукатурка застынет, можно выполнять электрические соединения. Чтобы правильно выполнить подключение розеток и выключателей в коробках своими руками, нужно придерживаться плана действий, описанного ниже.

Разделанные жилы кабелей разведите по сторонам, сгруппировав их по назначению. Сначала лучше определиться с защитными проводниками (РЕ). В кабелях они – желто-зеленого цвета. Соберите в один пучок РЕ-проводники, идущие к корпусам светильников, на розетки, от источника питания и к следующей коробке. Будьте внимательны: проводник желто-зеленого цвета, идущий к выключателю, к этому соединению не относится

Важно помнить: даже если вы не планируете устанавливать розетку с заземляющим контактом, к ней должен идти трехжильный кабель, и его РЕ-проводник в коробке или щитке должен быть подключен. Это делается для того, чтобы в будущем на месте обычной розетки можно было установить розетку с заземлением .
Чтобы пучок не рассыпался, стяните его стяжкой или изолентой

Подключение проводов можно выполнить сразу, но лучше полностью закончить процесс планировки, так как потребуется выпутывать оставшиеся провода.
Соберите в пучок все нулевые рабочие проводники. Они – синего цвета, и собираются из питающих и отходящих кабелей, а также питающих розетку. Исключение также составляют кабели к выключателям.
Затем собираем вместе фазные проводники входящей и отходящей кабельных линий, розеток и добавляем к ним по одному проводнику из кабелей, идущим к выключателям. Цвет этих проводников может быть белым, черным или другим, но не желто-зеленым или синим. Из кабеля выключателя берем проводник такого же цвета, как и у фазных проводников.
Собираем схему подключения светильников. Для этого от выключателей берем провода синего или желто-зеленого цвета и соединяем их с оставшимися нераспределенными фазными проводниками светильников. Этот случай – исключение из правил, когда желто-зеленые или синие провода могут быть использованы для подключения фазы, то есть – не по прямому назначению.
Выполняем подключение сгруппированных жил одним из методов: сварка, пайка, установка клемм.
Изолируем соединения.
Укладываем провода в коробку.

Советуем к прочтению

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3.  В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

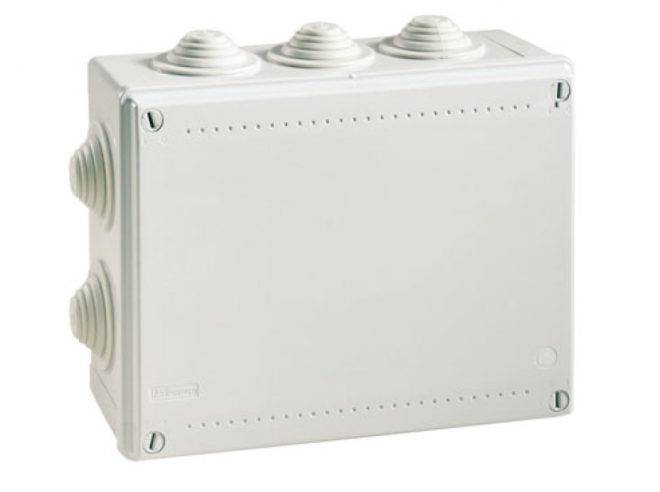

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

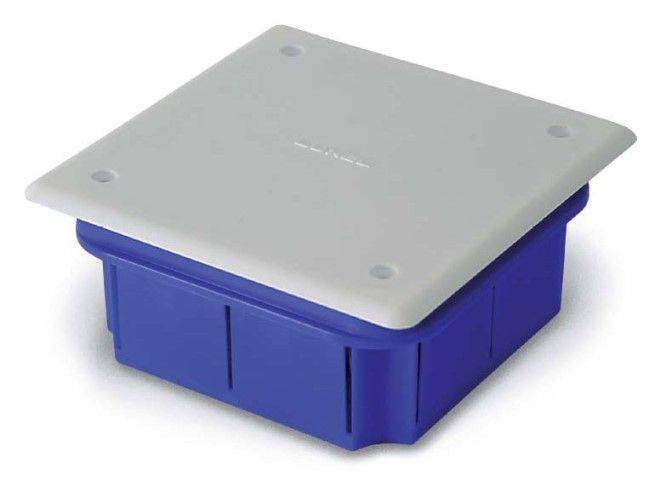

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

В первую очередь они разделяются в зависимости от способа установки:

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести , возможно, заменить провод на провод большего сечения.

Монтаж электропроводки
в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2) .

Распределительные коробки из металла
подлежат обязательному заземлению и устанавливаются только при прокладке электрических кабелей в металлических трубах. Например, в деревянных домах и строениях согласно правил и требований.

Ответвительные коробки различаются по размерам и форме.
Большие коробки стоит использовать в местах, куда будет приходить большое количество кабелей или проводов. По форме лучше брать круглые, чем квадратные или прямоугольные, потому что не надо будет их ровнять по уровню. И можно использовать коронку для сверления отверстия в гипсокартоне, блоках, кирпиче и т. п.

Прежде чем приступить к установке коробки
необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников. Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.

При открытой электропроводке
накладная коробка крепится к потолку или стене на 2 самореза или дюбеля, только заводите электрические кабели через специальные уплотнители. В уплотнителях необходимо вырезать отверстие чуть-чуть меньше диаметра кабеля. На рисунке показан вариант с пылезащитными уплотнителями. Есть варианты влагозащищенные с резиновыми уплотнителями и резьбовыми заглушками.

Для монтажа встраиваемой коробки
необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо. Гораздо проще ставится коробка в гипсокартон.

Установка распределительной коробки своими руками

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

На этом можно считать, что все работы по монтажу электрической распределительной коробки завершены. Все сваренные либо спаянные электрические провода размещаются в распределительной коробке, затем она закрывается. В расчете на последующие ремонты, ее не следует закрывать плотно в стену, лучше будет сделать ее более доступной, чтобы при необходимости проведения ремонтных работ вы смогли иметь свободный доступ к ней.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Обзор популярных моделей

Модели, зарекомендовавшие себя с положительной стороны:

1. IР55 РЕ120105. Высококачественное изделие, использующееся для открытой установки. Применяется с целью разветвления электрических кабелей в помещениях, а также для обеспечения защиты в местах соединений. Устройство российского производства поставляется на рынок в пластиковом корпусе и характеризуется высоким ресурсом эксплуатации. Продукт бренда Пласт Электро оснащен семью герметичными вводами на торцевых стенках.
2. Tyco. Эти устройства не относятся к категории влагозащитных. Изделие является монтажным или разветвительным, на отечественный рынок поставляется в округлом корпусе. Сам девайс изготовлен из негорючего пластика, который позволяет исключить негативное воздействие огня и высоких температур на кабели. Крышка крепится к корпусу посредством специальных фиксаторов. Изделие может применяться для монтажа в поверхности, выполненные из бетона или кирпича, также допускается открытый монтаж. На стены коробка будет фиксироваться посредством саморезов или болтов. Устройство оснащено четырьмя выходами с уплотнительными элементами.
3. JB-730. Коммутационное устройство на 24 контакта, оборудуется двумя креплениями для фиксации крышки. Эта модель используется с целью установки проводных слаботочных сетей. Может применяться для обустройства систем пожарной безопасности. Изделие выполнено в прочном пластиковом корпусе.
4. Courubi IP65. Изделие поставляется в квадратном корпусе, оснащается самозажимными винтами, выполненными из пластмассы. В корпусе устройства имеется специальное отверстие, позволяющее выполнить монтаж коробки на стене и не влияющее на герметичность изделия. По утверждению производителя, эта модель — одна из самых ударопрочных, представленных на рынке. Также она является устойчивой к высокому давлению, что обеспечивает надежность. К основным характеристикам следует отнести возможность самозатухания, в результате чего на устройство не распространяется горение.
5. Отдельно следует выделить продукты от производителя Hegel. Модели 2603, 2604, 2605, 2606 используются для открытой установки. В устройствах, кроме контактов электроцепей, можно установить клеммники, схемы, небольшие по размерам приборы и т. д. Для монтажа дополнительных элементов в конструкции коробок имеются специальные направляющие, установка осуществляется посредством самонарезающихся болтов. Устройство поставляется во влаго- и пылезащищенном корпусе, а крепление крышки осуществляется посредством специальных фиксаторов. Благодаря герметичным вводам обеспечивается максимальная плотность соединения электроцепей с трубами кабельных каналов. Если возникнет необходимость оставить крышку на изделии открытой, для этого на корпусе имеются специальные поводки. Устройство может выдерживать нагрузки до 400 вольт. Корпус изделия выполнен из полипропилена, а также ПВД. Фактическая температура огнестойкости составляет 650 градусов.

 Загрузка …

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?
