Что такое СИП кабель?

Провода СИП относятся к кабельной продукции. Они созданы, чтобы заменить неизолированные провода, применяемые для строительства ЛЭП. Буквенная расшифровка, нанесенная на провода, гласит, что это самонесущие изолированные провода. По ГОСТ производится несколько видов продукции, обозначаемой цифрами, зависимо от марки изделия. После цифр может находиться буквенное обозначение. Его расшифровка указывает на материал изготовления токоведущих жил и наличие изоляции нулевого провода. Применение СИП для магистралей создало новое обозначение – ВЛИ. Такая буквенная расшифровка указывает на изолированные воздушные линии.

Каждая марка различается своей конструкцией. Это разный диаметр жил, количество токоведущих проводов и наличие нулевой жилы, материал изготовления жил и изоляции. Единственное, что объединяет все провода – это наличие изоляции. По ГОСТ они обозначены как провода, но фактически получается, что это кабеля.

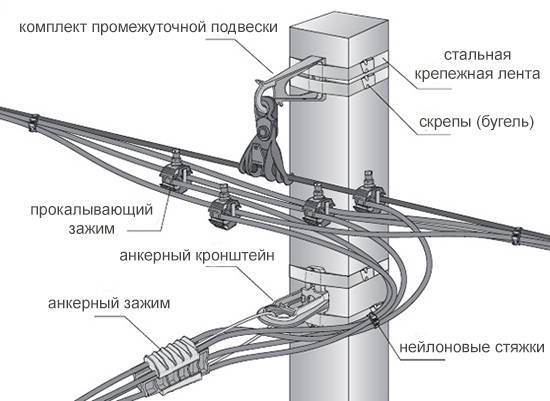

Арматура СИП

Кабель СИП имеет свои комплектующие, предназначенные для быстрого и безопасного монтажа. Линейная арматура представлена в широком ассортименте:

• прокалывающие зажимы совместимы с любым типом кабеля. Зажимы обеспечивают герметичное соединение за счет того, что изоляция с жилы не снимается. Установив зажимы поверх изоляции, затягивают фиксирующие болты. В это время прокалывающие зубцы, проходя сквозь изоляцию, контактируют с металлом жилы;
• арматура для ответвлений применяется для натяжной поддержки жил. Зажимы имеют такой механизм, принцип работы которого упрощает процесс монтажа и демонтажа кабеля без специального оборудования. Натяжитель можно использовать для подвешивания кабеля к любой поверхности;
• поддерживающий и анкерный крепеж предназначен для фиксации зажимов. Вместе с крюками и зажимами используется бандажная лента. Любой крепеж устойчив к коррозии и температурным перепадам.

Технические характеристики

Поперечное сечение жил проводов СИП имеет значения от 16 до 185 мм2, способно питать мощных потребителей и пропускать через себя токи до 500 А, а допустимые токи односекундных коротких замыканий могут достигать 16 кА. Существует большой выбор вариантов кабеля по размерам поперечного сечения и допустимой силе тока, поэтому такой провод является универсальным для построения воздушных линий.

Температура эксплуатации имеет диапазон от -60 до +50 °С, а исполнение провода может быть как для умеренного, так и холодного климата. Монтаж провода СИП возможен при температуре до -20 °С.

Срок эксплуатации достигает 45 лет и большинство производителей дают гарантию до 5 лет.

На такой кабель действует механическая нагрузка от ветра, наледи, снега, поэтому такие линии обязательно рассчитываются по весу и действию на них механических нагрузок. Для такого расчета используют данные по разрушающему усилию несущего троса в зависимости от типа, поперечного сечения и массы провода.

Строение провода

Жилы имеют круглую форму, в готовом проводе скручиваются между собой с шагом от 80 до 150 см в зависимости от их сечения. Токопроводящие жилы выполняются как из алюминия, так и из его сплавов (в случае СИП-3), несущие – исключительно из сплавов алюминия. Для сечений до 95 мм 2 жила состоит из 7 проволок, для остальных – из 19. Провод с сечением в 95 мм 2 может выполняться в обоих вариантах.

Изоляция проводов позволяет им быть устойчивыми к воздействию ультрафиолета, как весьма низких, так и высоких температур, а также атмосферных осадков, включая защиту от налипания снега и обледенения. Материал изоляции — сшитый светостабилизированный полиэтилен черного цвета.

Условия прокладки

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

https://youtube.com/watch?v=Ahjb2-eAIkk

Преимущества и недостатки

Ввод в деревянный дом

К положительным моментам можно отнести:

• Отсутствие необходимости установки мощных изоляторов.
• Хорошие токовые характеристики.
• Безопасность для специалистов, проводящих ее обслуживание.
• Небольшая ширина трассы линии.
• Большая предельная мощность.
• Долгий срок службы.
• Работоспособность в любых погодных условиях.
• Устойчивость к образованию коррозии.
• Отсутствие вредных компонентов в составе, которое гарантирует экологическую безопасность для человека и животных.
• Перехлестывание кабелей не влияет на работоспособность.
• Простота укладки, легко подключить.

Минусы электрокабеля:

• Большой вес 1 метра. Требуется частая установка опор.
• Требуется улучшенная изоляция в случае использования в промышленных масштабах.

Марки СИП провода

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

• Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
• Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70оС, а собрат СИП-2(А) – 90оС. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.
• Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70оС, а длительно допустимая температура составляет от –20 до +90оС.
• Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
• Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Что такое провод СИП

Маркировка кабеля несет в себе важную информацию. Так провод СИП расшифровывается так:

• С — самонесущий;
• И — изолированный;
• П — првод.

То есть, СИП — самонесущий изолированный провод. Используется для воздушной прокладки линий электрообеспечения. Именно его сейчас рекомендуют использовать на участке «от столба до дома». Но заводить его в дом нельзя (нужен кабель с изоляцией). Так что обычно СИП тянут до вводного щита на улице, в котором установлен счетчик и вводный автомат. Из этого шита уже уходит другой кабель — изолированный и с медными жилами (они меньше в диаметре и лучше гнутся, потому заводить в дом его проще).

Провод СИП часто используют если надо провести электричество к дому по воздуху

Почему СИП — это «провод» и чем он отличается от кабелей? Тем что изделие не имеет дополнительной защиты. То есть, изолированы только сами проводники, а защитной изоляции и брони поверх них нет. Тем не менее, СИП часто называют кабелем, хоть технически это неверно.

Пояснения требуются для термина «самонесущий». Это обозначает, что при воздушной прокладке не требуется дополнительный трос, на котором обычно подвешивают «обычные» кабели. Провод СИП любой марки имеет достаточную несущую способность, чтобы выдержать свою собственную массу, а также ветровые и снеговые нагрузки.

Упаковка, хранение и транспортировка продукции СИП

Допускается краткосрочное хранение провода СИП на барабанах на открытых площадках

Согласно требованиям ГОСТа 18690, самонесущие изолированные провода поставляются на барабанах. Транспортировка производится также на барабанах. В отдельных случаях разрешается перевозка и хранение в бухтах. При этом площадь сечения основной жилы изделия должно быть 16-25 мм², а масса бухты должна составлять не более 25 кг. Хранение осуществляется под навесами или в помещениях. Допускается также размещение на открытых площадках в течение незначительного промежутка времени.

По нормам стандарта наружная часть барабанов может быть зашита матами. Изделие должно иметь сопроводительный документ (этикетку или паспорт), который надежно прикрепляется к бухте или щеке барабана. Для сохранности, документ помещается во влагонепроницаемую упаковку.

Область применения СИП

Первыми для передачи электроэнергии воздушным способом при помощи самонесущих изолированных проводов начали во Франции и Финляндии. В середине 50 – х годов ХХ века он состоял из медной жилы с изоляцией из неопрена, потом она была из ПВХ. В 70 – х годах изоляция самонесущих проводов стала выполняться из светостабилизированного полиэтилена. В качестве материала токопроводящей жилы стал использоваться алюминий, который по технико-экономическим показателям (цена и соотношение веса и электрической проводимости) лучше медного аналога.

Применение самонесущих проводов в Скандинавских и странах Северной Европы обусловлено минимизацией аварийных ситуаций на линиях электропередач от сурового климата. Так же одной из причин применения СИП является оптимальное его применение в зонах плотной городской застройки.

Несмотря на достаточную изоляцию, самонесущий изолированный провод СИП имеет небольшой вес, что облегчает его монтаж и техническое обслуживание. Использование определенной марки СИП зависит от области его применения. Для средней полосы России и при подключении загородных домов (230, 380) В, оптимальным вариантом будет использовать самонесущий провод СИП 1 и СИП 2, сечением 2 (4) Х16 кв. мм, или 2 (4) Х25 кв. мм. Данные марки проводов длительное время выдерживают повышенную температуру нагрева. Максимальная температура нагрева согласно техническим характеристикам составляет для СИП 1 А – 70 °С, для самонесущих проводов СПИ 2 А – 90 °С.

СИП 4 нашел широкое применение для вводов в жилые дома, промышленные постройки, а СИП 4н в первую очередь, где необходимо осуществить ввод в здания и сооружения, в которых необходимо соблюдать повышенную пожарную безопасность.

Технические характеристики

Каждая разновидность кабеля имеет свои эксплуатационные показатели. Это обусловлено особенностями строения провода, наличия изоляции и силы переплета жил.

У производителей, изготавливающих кабель СИП, характеристики могут несколько отличаться. Более подробное описание всегда содержится в сопровождающей документации – в паспорте или сертификате проверки качества проводов. Перед прокладкой и монтажом кабельной линии подрядчики обязательно проверяют способность жил проводить ток и выявляют их сопротивление. По результату исследования составляют протокол измерения и прикладывают его к исполнительной документации на строительство.

Характеристики провода СИП и его классификация

в целях ответвления от магистрали

Провода СИП имеют несколько разновидностей, они несколько отличаются друг от друга по строению, типу изоляции жил и по техническим характеристикам. Давайте рассмотрим, что представляет собой каждая из разновидностей кабеля СИП:

• СИП 1 или СИПТ 1 ГОСТ Р 52373 – на таком проводе все жилы кроме нулевой оснащены изоляцией на основе термопластичного светостализированного полиэтилена;
• СИПТ 2 и СИП 1А – отличаются изоляцией всех без исключения нитей;
• СИП 2 – на данном кабеле все жилы кроме нулевой оснащены специальным полиэтиленовым покрытием, как и в первой модели. Покрытие при этом имеет молекулярные поперечные соединения;
• СИП 2А – все жилистые части, включая нулевую, покрыты молекулярной полиэтиленовой защитой;
• СИП 3 – наиболее распространенный тип данного провода, который применяется для домашних нужд. При его покупке обязательно следует удостоверяться о наличии сертификата. Он состоит всего из одной жилы, проводящей ток, сделанной из плотного алюминия. Сверху она покрыта полиэтиленовым материалом со светостабилизирующим эффектом;
• СИП 4 – такая модель данного провода является уникальной, ведь в ней отсутствует несущая нулевая жила. А все оставшиеся покрыты изоляционным материалом на основе термопластичного молекулярного полиэтилена. Это обеспечивает прочность и герметичность соединения;
• СИП 5 – провода такой разновидности очень сложные в плане исполнения и применяются преимущественно в производственных строениях или же с целью обеспечения электрических сетей в городе или на трассах между населенными пунктами. Подобная конструкция включает в себя изолированные жилы, укрытые полиэтиленом, при этом каждая отдельная нить имеет свою индивидуальную оболочку.

Последние два типа проводов не имеют в своем составе несущей нулевой жилы, при этом могут включать в себя две нити и больше, чаще всего, не более трех.

Кроме такой классификации кабеля СИП, он подразделяется по диаметру сечения. В наличии есть модели с сечением 2 на 16, 4 на 16, 4 на 25, 4 на 35 и многие другие.

Поступающие в продажу провода должны иметь маркировку, включающую в себя следующую информацию:

• обозначение группы товара;
• размер сечения;
• дата производства изделия;
• номер партии;
• дополнительные производственные сведения.

Не забывайте перед покупкой проверять товар на ее наличие и перечень указанных данных.

СИП провода разных типов имеют следующие технические характеристики:

• максимально допустимая нагрузка на модели первого, второго и четвертого типа составляет 0,66 на кВ, для третьего типа – до 35 Кв соответственно;
• частота сети составляет 50 Гц;
• изделие должно использоваться в температурных условиях от 50 градусов ниже нуля до 50 градусов выше нуля;
• устанавливать и натягивать нити можно при температуре до 20 градусов ниже нуля;
• примерный срок службы кабеля составляет порядка 50 лет;
• гарантия от производителя предоставляется на изделия сроком до 5 лет.

Основные разновидности (маркировка)

Существует несколько разновидностей провода этой марки, которые друг от друга отличаются выдерживанием нагрузки и условиями эксплуатации.

1. СИП-1 и СИП-1А. Этот провод полностью соответствует описанию, которое было нами дано выше. То есть, это три фазные жилы, изолированные полиэтиленом. А вот нулевая жила может быть голой или изолированной. Так вот именно буква «А» обозначает изоляцию. Силовой провод СИП этой марки может выдерживать длительное время температурный режим в пределах +70С.
2. СИП-2 и СИП-2А. Это практически тот же кабель, как и предыдущий. Единственное отличие – тип изоляции жил. Здесь она изготовлена из сшитого полиэтилена. Силовой кабель СИП данного типа можно использовать для воздушных линий электропередач, которые проводят ток напряжением до 1000 вольт. Температурный режим +90С. Обычно этот провод устанавливается, как соединение, между пунктами потребления, при этом необходимо учитывать район (регион), который относится к умеренному или холодному климату.
3. СИП-3. Это одножильный кабель, состоящий из сердечника (стального), который обвит большим количеством алюминиевых проволочек. Кстати, именно в этом кабеле используется алюминиевый сплав – AlMgSi, у которого технические характеристики одни из самых высоких. Это и прочность, и токопроводность, и коррозионная стойкость. Изоляция – сшитый полиэтилен. Данная разновидность провода СИП устанавливается в любых регионах с разными климатическими условиями эксплуатации. Чаще всего его используют для линий электропередач (воздушных) напряжением 20000 вольт. Температурный режим — +70С. Может выдерживать краткосросные изменения температуры от минус 20С до плюс 90С.
4. СИП-4 и СИП-4н. Это парный силовой провод, в котором отсутствует нулевая жила. Маркировка провода, в конце которого стоит буква «н», говорит о том, что жилы сделаны из алюминиевого сплава. Если данная буква в марке отсутствует, то это значит, что жилы изготовлены из чистого алюминия. Изоляция этого провода – термопластичный поливинилхлорид (ПВХ), который устойчив к внешнему воздействию солнечных лучей.
5. СИП-5 и СИП-5н. это практически то же самое, что и предыдущая модель, с единственным отличием – изоляция изготовлена из сшитого полиэтилена. Устанавливают силовой провод этой марки на линиях передач электрической энергии напряжением 2,5 кВ. Климатическое исполнение – УХЛ, то есть, для холодного и умеренного климата.

Конструкции самонесущих изолированных проводов

Обратите внимание на изоляционный слой. Самый прочный и надежный – сшитый полиэтилен

С его помощью провода марки СИП могут выдерживать температурные нагрузки на треть больше, чем провода с другой изоляцией.

Внимание! Технические характеристики и конструкция кабеля этой марки гарантируют возможность его изгиба, который не повредит изоляции. Так вот максимально значение этого показателя – 10 диаметров самого кабеля

Заключение по теме

Необходимо отметить, что провода марки СИП по своим эксплуатационным характеристикам и удобству применения превосходят голые аналоги, с помощью которых решаются те же задачи, то есть воздушная передача электроэнергии. Во-первых, по подсчетам их прокладка обходится дешевле. Во-вторых, вероятность, что произойдет короткое замыкание между фазами, полностью отсутствует. Конечно, при условии, что изоляция находится в целостном состоянии.

В-третьих, нет необходимости пользоваться услугами высококвалифицированных монтажников. Все дело в том, что монтаж кабеля СИП не требует наличия изоляторов или других специальных опорных сооружений, прокладку можно проводить прямо по стенам зданий. Главное – правильно провести установку и крепление в соответствии с требованиями СНиП. В-четвертых, срок эксплуатации 40 лет. Приличный показатель.

Итак, в этой статье мы постарались ответить на вопрос, как правильно выбрать по нагрузке силовой СИП самонесущий? Как видите, здесь всего лишь пять позиций, каждая из которых соответствует определенному напряжению проводимой сети. Так что сложностей с выбором быть не должно.
