Кратко о производителях

Если говорить о Mastech, в последнее время качество продукции стало немного ниже, сравнивая с приборами, которые выпускались 5-10 лет назад. Именно поэтому отзывы о мультиметрах можно встретить неоднозначные: бывалые электрики утверждают, что это лучшие измерители, а те, кто купил их сейчас, говорят об обратном. Тут же хотелось бы отметить еще две знатных фирмы: Digital Multimeter и APPA. Если сравнивать их технические характеристики и ценовой сегмент, то можно сказать, что это также оптимальный вариант, но качество немного уступает предыдущим трем брендам.

На фото демонстрируется погрешность измерений различных моделей аппаратов (участвовали Fluke 87-V, UNI-T UT-70C, Mastech MAS-830L, DT-832 и В3-10А):

По окончанию теста стало понято, что Fluke лучше по сравнению с другими приборами (оценивалась погрешность измерений). Также рекомендуем просмотреть видео обзоры, на котором сравниваются тестеры UNI-T и MASTECH:

https://youtube.com/watch?v=UUl7Yqp4FAY

Дополнительные возможности

Помимо само собой разумеющихся силы тока, напряжения и сопротивления, современные модели также могут производить и прочие измерения.

В их числе индуктивность, емкость, а при помощи специального датчика или термопары они могут измерять еще и температуру. Принцип работы мультиметра продвинутой модели позволяет справляться с измерением длительности импульсов, интервалов между ними, частоты.

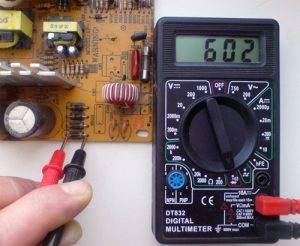

Практически все модели могут производить прозвонку схемы, то есть проверку ее целостности. В случае если ее сопротивление падает ниже заданной величины, прибор издает звуковой сигнал.

Какие параметры измеряет мультиметр

Как уже отмечалось выше, мультиметр — это многофункциональный прибор, который позволяет измерить:

1. Напряжение (постоянное/переменное);
2. Силу тока в цепи;
3. Сопротивление.

Это обязательный минимум. Далее, исходя из класса устройства, в мультиметре могут быть реализованы функции измерения частоты, емкости и температуры, схемы для проверки диодов, транзисторов, конденсаторов и другие функции. Какую модель мультиметра следует выбрать домашнему мастеру, ведь далеко не всем и не всегда нужен весь спектр вышеперечисленных функций? Эта задача строго индивидуальная, которая решается, исходя из планируемого фронта работ и бюджета, выделенного на покупку прибора.

Топ-7 мультиметров

Будем считать, что с теорией мы разобрались. Рассмотрим лучшие модели мультиметров: бюджетные для домашнего использования и профессиональные приборы подороже.

Лучшие бюджетные мультиметры

1. Bort BMM-800

Недорогой, довольно простой портативный аппарат ценой около 400 рублей. Способен прозванивать цепь со звуковой индикацией повреждения проводки, определять работоспособность диодов и транзисторов и фиксировать результаты измерения. Погрешность измерений не превышает 1-2%. Питается 9-вольтовыми батарейками типа «Крона». Хороший вариант для использования дома, правда, надёжность щупов вызывает некоторые сомнения.

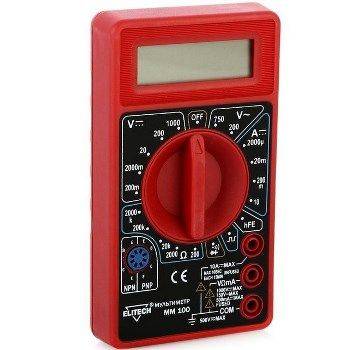

2. ELITECH ММ 100

Цена этого красавца в модном красном корпусе всего 300 рублей. Работает от батареек 6LR61. Умеет, в принципе, всё, что должен уметь домашний авометр, включая измерение переменного напряжения, определение работоспособности диодов и транзисторов, а также прозвонку электрической цепи. Погрешность в работе не превышает 2%. Не самую высокую разрядность — всего 2 разряда — и короткие провода при такой цене и недостатками-то как-то неловко называть.

Цена: ₽ 280

3. ELITECH ММ 200К

Цифровой мультиметр ценой около 900 рублей. В отличие от большинств аконкурентов оснащён не только щупами на проводах, но и токоизмерительными клещами. Питается от батарейки стандарта 6LR61. Помимо всего прочего способен измерять температуру (в пределах 750 градусов по Цельсию), определять целостность диодов и транзисторов, прозванивать цепь, работать как с переменным, так и с постоянным током. Погрешность не превышает 2,5%.

4. РЕСАНТА DT 838

Мультиметр от отечественного бренда (пусть и китайского производства) стоит всего около 400 рублей. Способен измерять работоспособность диодов и транзисторов, работать с цепями переменного и постоянного тока. Отличительная черта этого прибора — очень маленькая погрешность для такой скромной цены: при измерениях мультиметр будет врать не более, чем на 0,5-1,5%. Остальные характеристики аппарата вполне стандартны для его класса и цены. Хороший помощник для экономного домашнего электрика.

5. IEK Master MAS830L

Этот мультиметр отличается от других аналогичных приборов ярким жёлтым корпусом, который защищён от влаги и пыли по стандарту IP20. В остальном это довольно типичный, хотя и качественный прибор, который умеет всё, что должен уметь порядочный мультиметр стоимостью 650 рублей. Погрешность в измерениях колеблется от 0,8% до 5% — для домашнего использования таких показателей вполне достаточно. Прозванивать проводку, определять работоспособность транзисторов и диодов, работать с переменным и постоянным током авометр умеет. Главный недостаток — небольшой диапазон рабочих напряжений, от 200 до 600 В.

Лучшие профессиональные мультиметры

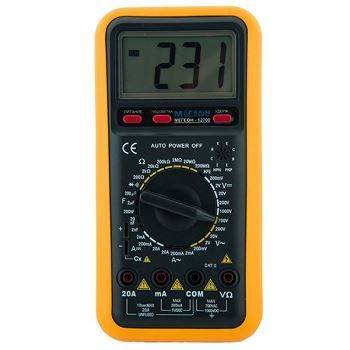

6. МЕГЕОН 12700

Цифровой мультиметр с разрядностью дисплея 2,5 и подсветкой экрана. Погрешность измерений не превышает 1%, что вполне достаточный результат даже для профессионального использования. Кроме прозвона проводки на предмет наличия повреждений и оценки состояния диодов и транзисторов прибор умеет определять ёмкость конденсаторов, фиксировать измерения и работать как с постоянным, так и с переменным током. Стоит для своих характеристик прибор не так уж и дорого, всего 2700 рублей.

Цена: ₽ 2 725

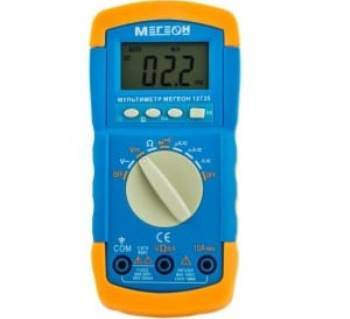

7. МЕГЕОН 12735

Точность у этого мультиметра чуть ниже, чем у старшего брата, который расположился выше: погрешность измерений может достигать 2,5%. Зато здесь есть функция автоматического выбора диапазона измерений, подсветка дисплея, возможность прозвона цепи, измерения ёмкости конденсаторов, работы с цепями переменного и постоянного тока, определение работоспособности диодов и трансзисторов. Питается прибор от батареек типа ААА и стоит не так уж дорого для авометра с такими характеристиками — всего около 1600 рублей.

Цена: ₽ 1 660

Основные знаки на панели

Чтобы правильно провести измерения, необходимо разобраться в обозначениях на панели мультиметра. Ручка прибора может находиться в положении «выключено» – OFF. Она также может указывать на один из диапазонов.

Режим измерения напряжения постоянного тока обозначается как DCV, а переменногоACV (встречается также V~). Зона измерения силы постоянного тока – DCA.

Сопротивление традиционно обозначают греческой буквой «омега» – Ω. Разъем для черного провода щупа имеет обозначение COM. Обычно слева присутствует разъем для проверки транзисторов.

Это основные обозначения, но у каждой модели могут быть свои особенности и возможности.

Рейтинг лучших мультиметров для дома и машины

Выбирая мультиметр для автомобиля или бытового использования, можно приобретать как бюджетные модели, так и более дорогостоящие с дополнительными функциями при необходимости. Проведем сравнение некоторых моделей, их характеристик, данные были собраны в топ моделей в зависимости от стоимости прибора.

Лучшие недорогие устройства

Выбирая между стрелочным и дешевым цифровым прибором, лучше отдать предпочтение второму, ведь он сразу выводит результат на дисплей. Бюджетный компактный мультиметр предназначен для определения значений тока и напряжения, а также поможет проверить целостность проводки. Приведем лучшие цифровые мультиметры в данном сегменте:

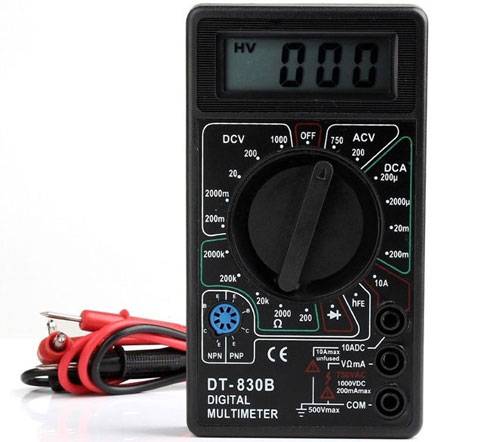

Ресанта DT 830В – замеряет постоянный и переменный ток, сопротивление, тестирует транзисторы и диоды. Предусмотрен переключатель на 20 режимов, защита от перегрузок, питание от кроны. Прибор может применяться в быту, для автомобиля и в небольших автомастерских. Минусами являются отсутствие режима автоотключения и тонкие щупы, склонные к обрыву;

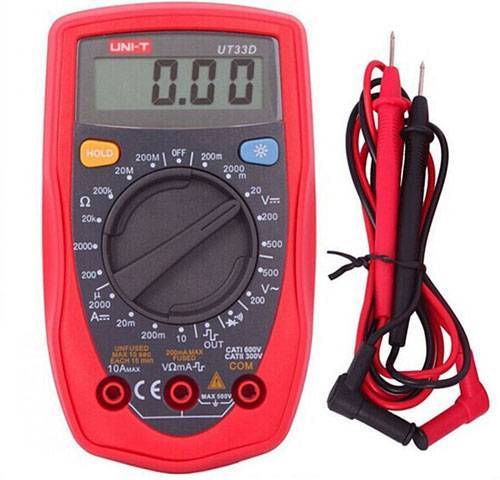

UNI-T UT33D характеризуется компактностью и легкостью, оснащен встроенной защитой от перегрузок. Процент погрешности минимален при высокой чувствительности, поэтому мультиметр подойдет для дома и для радиолюбителей. Плюсами является наличие звукового сигнала и функции автоотключения;

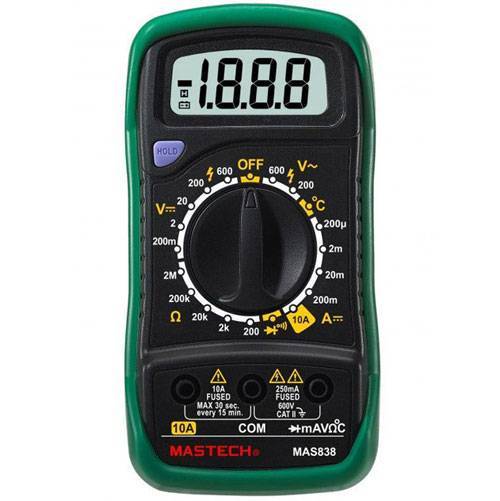

Mastech MAS838: прибор станет оптимальным по соотношению цены и надежности. Устройство идеально подойдет для применения дома или в гараже, имеет минимальную погрешность. Оснащен большим экраном и понятными регуляторами режимов. Преимуществом является наличие кнопки памяти hold, режима прозвонки диодов.

Рейтинг мультиметров с расширенными опциями

Среди моделей, имеющих дополнительные опции, следует отметить наиболее популярные:

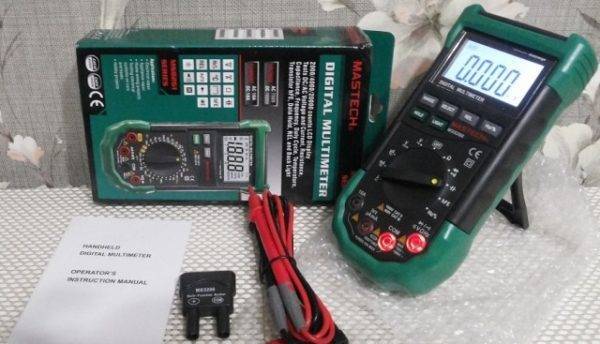

• Mastech MS8260E. Имеет модули для проверки биполярных транзисторов, тестирования диодов и проверки цепи на целостность, измерения индуктивности катушек и дросселей. В приборе предусмотрен переключатель на 30 режимов, подсветка, наличие клавиши Hold для фиксации последнего результата. Преимуществами прибора являются широкий диапазон измерений, удобное расположение предохранителя, защита от некорректного подключения, качественные щупы. Существенным минусом является тот факт, что после ударов падает до нуля заряд батареи;
• CEM DT-61. В приборе совмещены базовые опции с функцией оценки параметров окружающей среды. Расширенный набор опций включает измерение температуры, уровня влажности, шума и освещения. Устройство имеет двойной корпус с противоударными характеристиками и отличается высоким качеством проводки. Единственным минусом при таком наборе функций выступает только высокая цена.

Рекомендуемые профессиональные приборы

Приборы для профессионального использования отличаются противоударным корпусом с несколькими уровнями защиты от влажности и пыли. В таких мультиметрах предусмотрен широкий диапазон и высокая скорость отображения результата на большом дисплее:

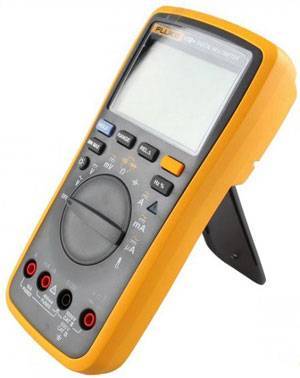

Fluke 17B+. Американский прибор отличается повышенной надежностью, дисплей обновляется трижды в секунду, диапазон регулируется в автоматическом или ручном режиме. Достоинствами данного цифрового мультиметра является информативность, плавные повороты регуляторов, удобные и качественные щупы. Питание от 2 батареек типа АА;

APPA 107N – благодаря классу защиты IP64 прибор может использоваться в экстремальных условиях, причем влажность и падения никак не отражаются на точности измерений. В память устройства заносится 1600 последний значений, прибор совместим с вычислительной техникой через интерфейс. Результат отображается не только цифрами и символами, но и на линейной шкале из 42 сегментов.

Итак, мультиметр – это прибор, который может понадобиться не только электрикам и мастерам по работе с электросетями, но и обычным мастерам для бытового применения в гараже или дома. Прибор поможет установить причины поломок, поскольку позволяет проводить различные замеры благодаря своей многофункциональности.

Разновидности

Среди всего ассортимента моделей на рынке, можно выделить две основные разновидности мультиметров: цифровые и аналоговые. Сегодня чаще всего встречаются именно первые, но и классические тестеры также не торопятся уходить в прошлое – они до сих пор востребованы профессионалами.

Причин подобной популярности несколько. Прежде всего, точность цифровых приоров зависит от внешних условий. Она может значительно падать, если приходится работать в условиях сильного электромагнитного поля или радиопомех. Кроме того, они требуют дополнительного источника питания, и по мере выхода его из строя показания все сильнее отклоняются от точных.

Аналоговые

Главными достоинствами классических моделей является надежность и невысокая цена. К сожалению, их точность несколько ниже, а разброс показателей при измерении, напротив, выше. Погрешность среднестатистического аналогового мультиметра составляет порядка 2% от предела измерений по шкале прибора.

Цифровые

Главным отличием является то, что в цифровых моделях все показания отображаются на жидкокристаллическом дисплее. Данные приборы в отличие от аналоговых могут похвастаться большей точностью измерений, вплоть до 0,5% от фактического значения.

Кроме того, цифровые модели отличаются большим разрешением измерительной системы. Таким образом, они обеспечивают большую точность измерений с большим количеством знаков после запятой.

Виды мультиметров

Существует два вида мультиметров: цифровые (электронные) и аналоговые. Их легко различить по внешнему виду. У аналоговых приборов для индикации показаний установлен стрелочный циферблат, а у цифровых — жидкокристаллический дисплей.

Аналоговые

Основным элементом любого аналогового измерительного прибора является стрелочный индикатор. Работает он за счет воздействия электромагнитного поля на рамку с закрепленной на ней стрелкой. Чем мощнее поле — тем больше угол поворота стрелки. Благодаря этому, аналоговый прибор позволяет в режиме реального времени отслеживать амплитуду колебания переменного сигнала. Это помогает мастеру выявить недоступные для цифрового прибора паразитные пульсации, минимальные колебания напряжения и пр.

Аналоговый прибор дает высокую погрешность

Достоинства:

1. Инерционность отображения результатов измерения;
2. Возможность работы без источника питания (кроме режима омметра);
3. Возможность работы в высокочастотном электрическом поле.

Основным недостатком аналоговых приборов является высокая погрешность при измерениях.

Электронные

Электронный мультиметр состоит из платы с электрическими компонентами и ЖК-дисплея, на котором отображаются показания измерений. В отличие от аналоговых, цифровые мультиметры производят измерения ступенчато, точность которых зависит от скорости обработки данных и чувствительности прибора.

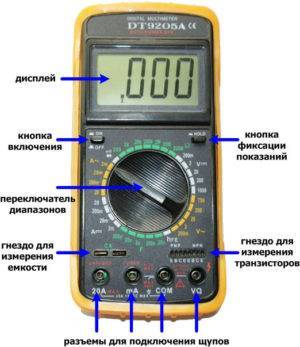

Конструкция цифрового мультиметра

К основным достоинствам электронных измерительных приборов можно отнести достаточно высокую точность измерений и функциональность. Кроме этого:

1. Значения, отображаемые на экране, не требуют «расшифровки»;
2. Цифровые мультиметры устойчивы к вибрации, чего не скажешь об аналоговых устройствах.
3. Не требуется калибровка при включении прибора.

Отвечая на вопрос, какой мультиметр лучше всего купить для дома и машины, ответ однозначен: электронный, так как цифровые модели максимально просты в эксплуатации, обладают высокой точностью и большим количеством функций.

Мультиметры: гид покупателя

Что такое мультиметр и зачем он нужен

Мультиметр — это универсальный измерительный прибор, способный определять силу тока, напряжение и сопротивление. Из-за функционала его также называют амперовольтомметром или попросту авометром. Также распространено название «тестер» (обычно так называют самые простые аналоговые мультиметры) или просто «цешка» (благодаря отечественным приборам серии «Ц»).

Какими бывают мультиметры

Мультиметры могут быть цифровыми и аналоговыми.

Аналоговые приборы — недорогие надёжные варианты, обделённые дополнительным функционалом, зато своё дело обычно делающие хорошо. Обычно точность их измерений оставляет желать лучшего, но для домашнего использования в большинстве случаев этого хватает.

Цифровые мультиметры снабжены жидкокристаллическим дисплеем, большим числом настроек и дополнительным функционалом. Это более современные и точные приборы, зато и стоят они обычно дороже аналоговых.

Кроме того, мультиметры можно разделить на портативные (они питаются от батареек) и стационарные (эти гораздо мощнее и работают от сети). Большинство портативных тестеров оснащены двумя щупами на гибких проводах, но встречаются и модели с токоизмерительными клещами.

Точность измерений

Как и у любого измерительного прибора главная характеристика мультиметра — точность измерений. У простейших приборов погрешность может достигать 10%, хотя даже для домашнего использования лучше выбирать аппараты с погрешностью в пределах 5%. Профессиональные же аппараты могут похвастать погрешностью вплоть до 0,01%.

Не влияет на погрешность, но не последнюю роль играет разрядность цифровых тестеров. У простых моделей разрядность может составлять 2,5 разряда: 2 разряда дисплей показывает полностью, а один — с ограниченным диапазоном, то есть может показать значение от 0,00 до 1,99. Отдельные профессиональные модели имеют разрядность до 8,5 разрядов.

Дополнительные функции мультиметров

Цифровые авометры в своих возможностях не ограничены исключительно измерением напряжения, силы тока и сопротивления. Некоторые модели также умеют:

• измерять силу не только постоянного, но и переменного тока;
• «прозванивать» цепь, то есть звуком или светом сигнализировать о низком сопротивлении;
• проверять целостность полупроводниковых диодов;
• проверять транзисторы;
• измерять ёмкость аккумуляторов;
• измерять температуру (для этого нужен внешний датчик);
• измерять частоту;
• измерять очень высокое сопротивление (до сотен миллионов ом) и высокую силу тока;
• сохранять собственную работоспособность, если в режиме измерения сопротивления на вход случайно подаётся внешнее напряжение или если неправильно выбран предел измерения;
• автоматически отключать питание;
• фиксировать, записывать и хранить результаты измерений;
• автоматически выбирать пределы измерения и делать миллион других вещей.

Типы мультиметров

Все «цешки» подразделяются на две большие группы:

• аналоговые;
• цифровые.

Визуально они отличающиеся видом элемента, где отображается измеряемая величина.

Аналоговые тестеры

В аналоговых мультиметрах на лицевой стороне установлена таблица под прозрачным пластиком. На ней нанесены сразу несколько шкал. Во время работы на измеренную величину указывает тонкая стрелочка, которая в состоянии покоя должна находиться на нуле, что можно и нужно корректировать. Такой способ регистрации измерений объясняет, почему аналоговые мультиметры еще называют стрелочными.

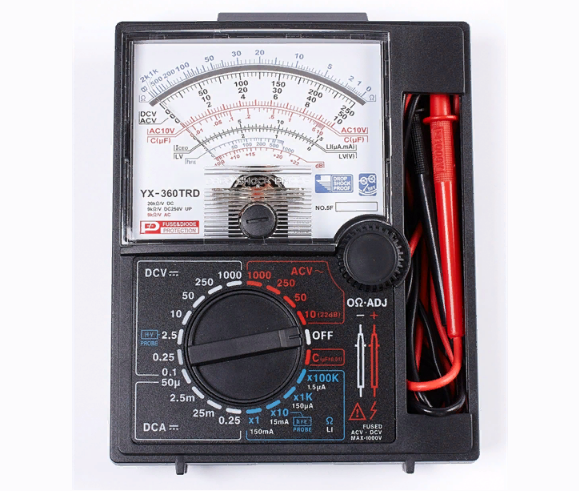

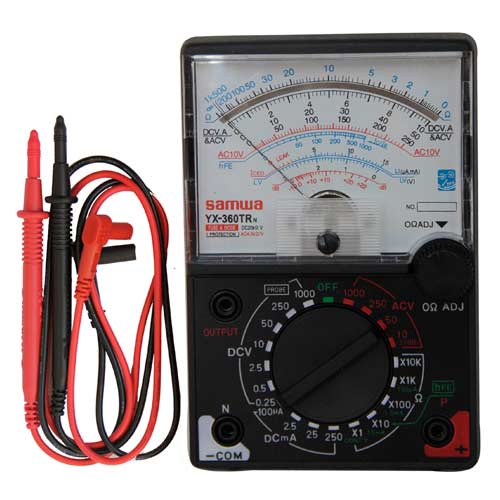

Аналоговый тестер

«Начинкой» у таких устройств служит микроамперметр, а также наборы резисторов и шунтов, обеспечивающих сохранность прибора и возможность измерения различных величин.

Такое устройство тестера определяет ряд недостатков.

1. С прибора неудобно считывать показания. Это особенно характерно для нелинейных шкал.
2. Измерения проводятся с большой погрешностью. В некоторых моделях неточность несколько нивелируется подстроечным резистором.
3. Для стрелочных амперметров важна правильная полярность подключения. При этом они не особо подходят для измерения напряжения и силы тока переменного направления.

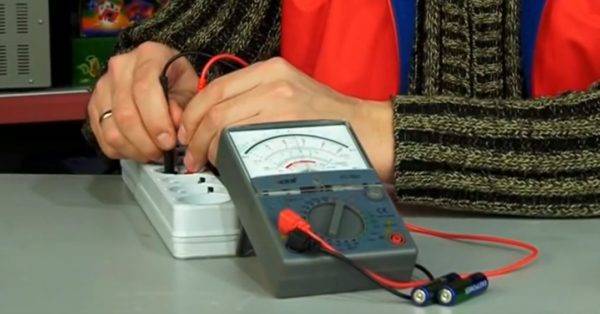

Аналоговый мультиметр показывает величину измеряемого параметра с помощью стрелки

Стрелочные тестеры обладают двумя преимуществами.

Наиболее часто отмечаемый плюс – это ценовая доступность.

Аналоговые модели хорошо себя проявляют там, где важно не столько точное показание, сколько регистрация изменений в исследуемой цепи. Это важно, например, при оценке конденсатора

А в автомобиле колебание напряжения определяют при диагностике лямбда-зонда – устройства, необходимого для коррекции состава топливно-воздушной смеси с целью снижения загрязнения выхлопных газов.

Второе преимущество обычно ценно не для обывателя, а для специалистов. Непрофессионалы все же отдают предпочтение другой группе мультиметров. К тому же на данный момент мало кто выпускает аналоговые тестирующие электросеть устройства.

Аналоговый мультиметр MF14B

Цифровые «цешки»

В группу цифровых тестеров входят устройства, выдаваемые результат на светодиодный или жидкокристаллический дисплей. Причем первый вариант экрана характерен для более старых моделей.

Расширение дисплея еще называют разрядностью. Эта характеристика означает число разрядов, которые способен выдать прибор. Она связана с точностью измерения и, соответственно, ценой устройства. Чаще всего используют модели с разрядностью 3,5, которая означает, что точность тестера составляет 1%. Однако есть 8-разрядные «цешки». Их точность превышает сотые доли процента.

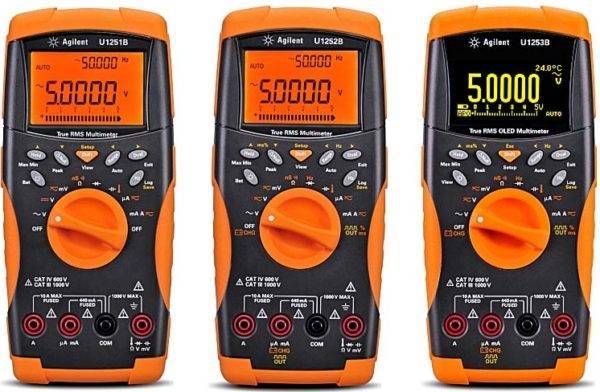

Ручные цифровые мультиметры

Вообще разнообразие модификаций – одно из преимуществ цифровых мультиметров. Некоторые современные модели могут на дисплее отображать форму сигнала, выполняя функцию осциллографа. Есть тестеры, которые можно подключать к персональному компьютеру, где можно проводить дальнейшую обработку результатов.

Принцип устройства всех модификаций един. Конструктивную основу составляет контроллер, снабженный аналого-цифровым преобразователем. В микросхеме есть блок для анализа напряжения, то есть в основе лежит вольтметр. В этом, кстати, заключается еще одно отличие от аналоговых вариантов, где первичным измерителем является микроамперметр.

С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников

Кроме того, в сравнении со стрелочными приборами, мультиметры, снабженные дисплеем, имеют еще несколько положительных качеств.

1. Они прочнее.
2. С цифровым мультиметром проще работать.
3. Измерения проводятся с большей точностью.

Главный минус цифровых тестеров – это их чувствительность к помехам в виде электромагнитных излучений. Кроме того, они не отмечают колебания измеряемых значений, выдавая усредненную величину.

Но именно цифровые мультиметры удобно применять как дома, так и в автомобиле.

Характерные ошибки при выборе и эксплуатации мультиметров

• Чтобы не переплачивать, прежде чем покупать мультиметр определитесь какими опциями, вы будете пользоваться, и какая точность измерений вам необходима.
• Внимательно изучите, как устанавливаются пределы измерений тока и напряжения. Не во всех приборах, особенно для бытового уровня стоит надежная защита с отключением. При превышении порога измерения отдельные элементы прибора могут перегореть.

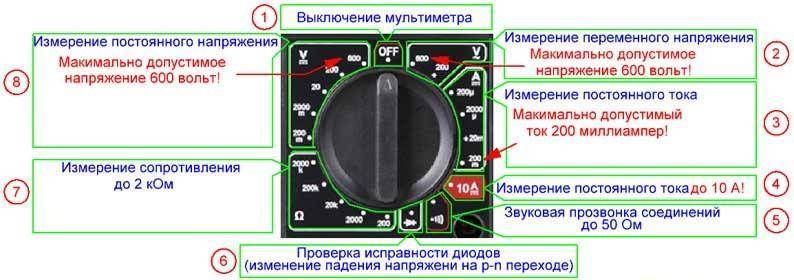

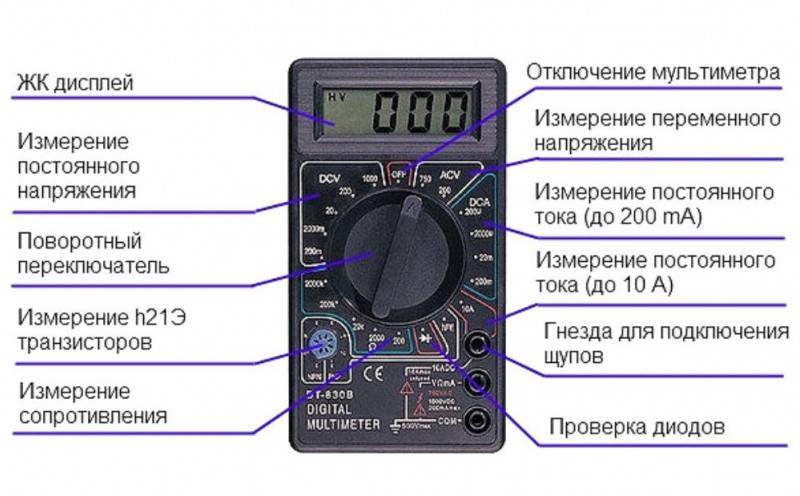

Классический вариант символов, обозначающих режимы измерения на панелях управления мультиметровТак можно измерять только переменное напряжение более 220 В. Иначе сгорят отдельные элементы режима измерения тока.

Трудно перечислить все возможности современных мультиметров их опции, точность измерений, долговечность и другие технические параметры зависят от марки прибора и производителя. Выбор каждый потребитель определяет из своих финансовых возможностей, потребностей, для бытовой или профессиональной деятельности.

Госреестр

Отдельные модели мультиметров внесены в государственный реестр. Госреестр – это специальный список, составленный Росстандартом, в котором приводятся средства измерений.

Каждый из подобных приборов в обязательном порядке проходит проверку в центре метрологии или подобной лаборатории. Строгий контроль используется для приборов, подпадающих под закон о единстве измерений. Только такие мультиметры могут использоваться на военных и медицинских предприятиях.

Для того чтобы подобрать тестер для себя, вовсе не обязательно досконально знать устройство мультиметра. Достаточно определить, какие именно задачи должен будет выполнять прибор, а также какая точность от него требуется.

Это позволит выбрать оптимальный вариант, не переплачивая за лишнюю в данной ситуации точность и дополнительные опции.

Аналоговый или цифровой?

Первым делом вы должны определиться с типом исполнения прибора. К вашему вниманию сравнение цифрового и стрелочного мультиметра:

1. Аналоговый измеритель нужно периодически калибровать по мере разрядки батареек. Не очень удобно, если учитывать, что электронная модель калибровки не требует.
2. Значения на цифровом табло можно увидеть под разным углом. На стрелку же нужно смотреть исключительно под прямым углом, чтобы снять точные показания.
3. Стрелочный механизм более капризен к транспортировке, падениям, вибрации и прочим возможным ситуациям. Если обращаться с прибором не слишком аккуратно, погрешность измерений может увеличиться, чего не скажешь про электронную модель.
4. По сравнению с аналоговыми измерителями, цифровой мультиметр имеет гораздо больше функций и возможностей.
5. Если вы неправильно будете измерять полярность, на электронном дисплее отобразиться минус, после чего станет понятно, что нужно поменять щупы местами. В случае с аналоговым устройством стрелка просто упрется в ограничитель, не сдвинувшись по шкале. Это также не совсем удобно.
6. Стрелочным мультиметром можно мгновенно просматривать изменения измерений.
7. Аналоговый прибор более точен при работе в условиях сильных электромагнитных полей. По сравнению с цифровым измерителем, который более чувствителен к помехам, это преимущество.
8. Электроника от электростатического разряда может выйти из строя. Стрелочный механизм не боится статического электричества.
