Общие правила монтажа

Несмотря на то, что сегодня светодиодные ленты на рынке осветительных приборов представлены достаточно широко, их крепеж своими руками осуществляется схожим образом и имеет общие правила.

Светодиодная лента на кухне

Чтобы закрепить на поверхности светодиодную ленту любого типа, необходимо придерживаться следующих правил установки:

• led нужно подключать исключительно через специальный блок питания, который понижает напряжение сети в 220 В до нужного уровня (12 или 24 В). Такая необходимость продиктована тем, что вся светодиодная продукция является низковольтными изделиями;
• поскольку ленты можно нарезать на фрагменты разной длины, то соединять их между собой необходимо с помощью определенных коннекторов и разъемов;
• стоит избегать чрезмерного перегиба ленты во время монтажа. В противном случае можно повредить электрический компонент изделия;
• при нарезке изделия и соединения отдельных кусков нужно соблюдать целостность токопроводящих дорожек, с помощью которых происходит питания светодиодов;

Соединение кусков светодиодной ленты

• если отрезок будет более 4А, специалисты рекомендуют использовать не специальные соединительные элементы, а старую добрую пайку. В таком случае пайка позволит создать более надежное соединение токопроводящих элементов;
• организуя подсветку на кухне или в ванной, нужно выбирать модели, имеющий высокий класс защиты от пыли и влаги. Для других помещений, таких как спальня и гостиная можно выбирать более дешевые изделия с невысоким классом влагозащищенности;
• перед тем, как крепить led-ленту, нужно правильно подготовить поверхность: очистить от загрязнений, пыли и грязи;
• самоклеящиеся светодиодные ленты можно только один раз. В связи с этим протяженность led должна быть детально продумана еще до начала монтажа. Лучшим решением в данной ситуации будет нанесение на поверхность предварительной маркировки траектории установки светодиодной ленты;
• последовательное подключение возможно только для пяти led. В противном случае светодиоды на концах будут светиться менее ярко. В будущем такая ситуация приведет к перегрузке стабильного плана всей осветительной системы.

Соблюдение этих правил позволит вам своими руками установить светодиодную ленту и сделать освещение в любом помещении (на кухне, спальне, гостиной и т.д.) безупречным.

Подсветка в ванной комнате

Это помещение уж точно не отличается особым простором. Именно поэтому правильным решением будет не только использование отделочных материалов в светлых тонах, но и наполнение его достаточным количеством света

Важно выбирать правильную температуру света. Холодный белый не годится для этих целей

Только нейтральный или, в крайнем случае, теплый спектр. Итак, где уместно использовать ленту:

1. Конечно же, не только красивым, но и рациональным, будет наклеивание ленты на зеркало. Ведь недаром продаются зеркала с уже встроенной LED-подсветкой. Стоимость их иногда просто неоправданна, поэтому гораздо экономнее воспользоваться нашей идеей. Ленту можно располагать как по периметру, так и лишь на боковых или на верхней и нижней гранях. В любом случае вам будет удобно и наносить макияж, и совершать другие процедуры;
2. Очень интересно выглядит подсветка ванны по периметру пола. Такое мягкое свечение будет комфортным для глаз даже ночью и немного расширит пространство;
3. То же самое можно сказать и про подсветку потолка в ванной;
4. В последнее время очень популярным стало использовать подсветку для различной сантехники. И речь идет не только и подсветке ванной, которая располагается на защитном экране, но и о подсветке раковины методом наклеивания ленты на ее нижнюю плоскость по периметру, а также о подсветке унитаза. Красиво это или нет – судите сами по фото;
5. Однозначно эффектно это будет выглядеть, если используется навесная сантехника;
6. Навесные тумбы или шкафы просто грех не украсить таким способом. Эффект парения будет достигнут по максимуму;
7. Также можно подсветить настенные полки, если таковые имеются.

При организации подсветки в ванной с помощью светодиодной ленты не забывайте, что это помещение с повышенной влажностью. Значит, и лента должна иметь соответствующий класс защиты. И опять-таки – не пытайтесь использовать сразу все идеи в пределах этого скромного помещения.

Виды и критерии выбора светодиодных лент

Виды

В зависимости от способов монтажа LED-ленты представлены двумя типами:

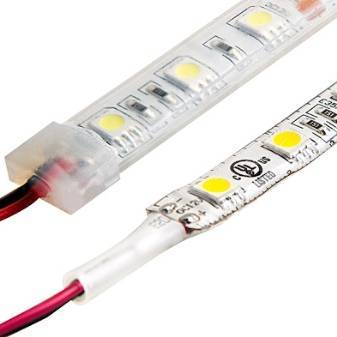

На фото DIP лента

DIP – светодиоды заключены в защитный корпус с двухсторонними выходами;

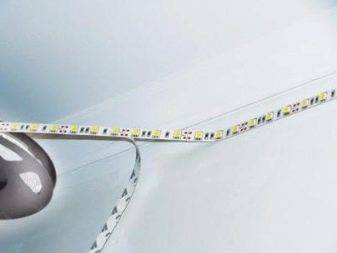

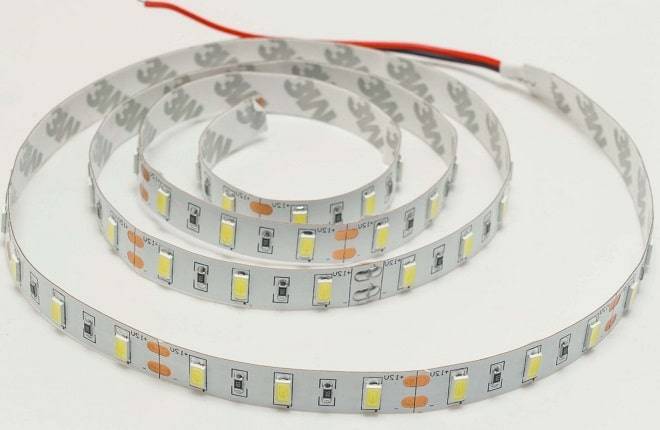

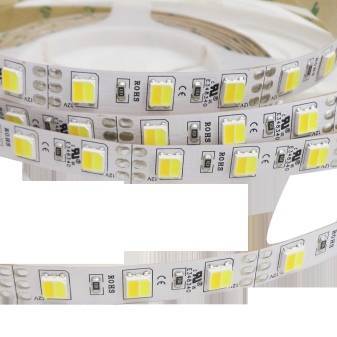

Фото SMD ленты

SMD – поверхностное расположение светодиодов, при котором лампочки припаивают к плате сверху.

После буквенного обозначения SMD следуют четыре цифры, которые показывают размеры припаянных светодиодов. Например, SMD 5050 – это дюралайт со светодиодами 5 мм на 5 мм.

Для изготовления Led лент используют светодиоды двух типов:

• SMD 3528 (3028);
• SMD 5050 (5060).

В DIP источниках освещения встроены светодиоды в форме цилиндров. Чтобы обеспечить надежность и герметичность прибора, их заливают силиконовой массой. Размер светодиодов указан в миллиметрах. Например, DIP 5 мм обозначает, что используются светодиоды размерами 5 мм. Такие типы лент выбирают для подсветки рекламных щитов или тюнинга автомобилей.

При выборе светодиодной ленты, ориентируются на количество светодиодов, расположенных на одном погонном метре прибора:

Также при выборе дюралайта, учитывают условия помещения, где прибор будет эксплуатироваться. По степени защиты светодиодная лента бывает с маркировкой:

• IP 33 – разрешено использовать только в помещениях с нормальным или низким уровнем влажности (офисах, спальнях, гостиных);
• IP 65 – сфера применения шире. Для дополнительной защиты применяется специальная силиконовая заливка, обеспечивающая непроницаемость со стороны электронных элементов;
• IP 67 и IP 68 монтируют в помещениях с повышенной влажностью. Герметичный пластиковый корпус защищает светодиоды от попадания влаги.

По цвету LED ленты делятся на:

• одноцветные, где установлены светодиоды одного типа. Цвет излучения бывает синий, красный, белый, желтый, но один. В продаже встречаются оригинальные ленты с непривычными для таких типов устройств оттенками. Например, розовым или оранжевым. Специальные ультрафиолетовые или инфракрасные ленты выпускаются для медицинских учреждений;
• разноцветные (RGB), где в одном чипе установлено три кристалла, дающих разное по цветам свечение (например, желтый, красный и зеленый).

Критерии выбора светодиодной ленты на потолок

Главное преимущество светодиодной ленты – простота монтажа. Установить прибор получится самостоятельно, ведь диоды встроены в ленту еще на производстве.

Благодаря многообразию этих источников освещения на рынке получится найти устройство с необходимой тональностью. К другим достоинствам лент относятся:

1. срок эксплуатации (примерно 8 лет или 50 000 часов беспрерывной работы);
2. небольшая потребляемая мощность;
3. безопасность и экологичность;
4. возможность управления освещением;
5. компактность.

При покупке во внимание принимают следующие критерии:

• цвет излучения (монохромные или многоцветные);
• наличие специального контроллера, позволяющего менять интенсивность и оттенок излучения;
• количество диодов в устройстве (30, 60, 120, 240 шт.);
• потребляемая прибором мощность (от 4 до 25 Вт);
• выбор цветовой температуры. Например, холодная температура (5000 – 6500 к) подойдет для современных кухонь, теплая (2700 – 3200 к) – для спален, гостиных или прихожих;
• уровень влагозащиты (IP33, 65, 67, 68);
• производители и качество сборки.

Особенности

Светодиодная лента представляет собой функциональный осветительный прибор с массой диодных светильников. Конструкция состоит из основания с клейкой поверхностью и защитной пленки. Некоторые разновидности крепятся к потолку посредством пластиковых скоб. На самом основании расположены вспомогательные компоненты, контактная площадка и светодиоды. Чтобы освещение было равномерным, источники света располагают на одинаковом расстоянии друг от друга.

Данный материал довольно гибкий, лента продается в бобинах, исключающих образование заломов, и имеет линии отреза. Она является вспомогательной подсветкой, хотя мощность данного осветительного прибора нередко позволяет заменить центральное освещение. Потребляемая мощность 1 м ленты составляет от 4,8 до 25 Вт.

Резисторы исключают возможность скачка напряжения, они ограничивают течение тока. Ширина ленты может достигать 5 см. Различен и размер светодиодов, поэтому одни разновидности светят ярче других. При необходимости увеличения интенсивности подсветки потолка иногда к ленте припаивают дополнительный ряд диодов.

По герметичности светодиодные ленты разделяют на три вида:

• не имеющие герметичности (для обычных помещений);
• со средней степенью защиты от влаги (для комнат с повышенной влажностью);
• в силиконе, устойчивые к воздействию воды (для ванной).

На современном рынке такие изделия представлены в виде лент классического белого цвета, разновидностей RGB и однотонной подсветки.

Видео:

http://electrik.info/main/lighting/1150-svetodiodnaya-podsvetka-potolka-svoimi-rukami.html

https://samelectrik.ru/montazh-skrytogo-osveshheniya-potolka.html

http://led-obzor.ru/podsvetka-potolka-svetodiodnoy-lentoy-svoimi-rukami

https://sdelaipotolok.com/osveshenie/v-gipsokarton/kak-sdelat-potolok-iz-gipsokartona-s-podsvetkoj-8

Виды освещения и подсветки

Функции, которые может выполнять при размещении на потолке или верхней части стен.

Мне захотелось комбинированный тип. Хорошие и красивые люстры стоят дорого, и в современный дизайн уже не вписываются, выглядят устарелыми. Классическое, это встроенные светильники и свет по периметру комнаты.

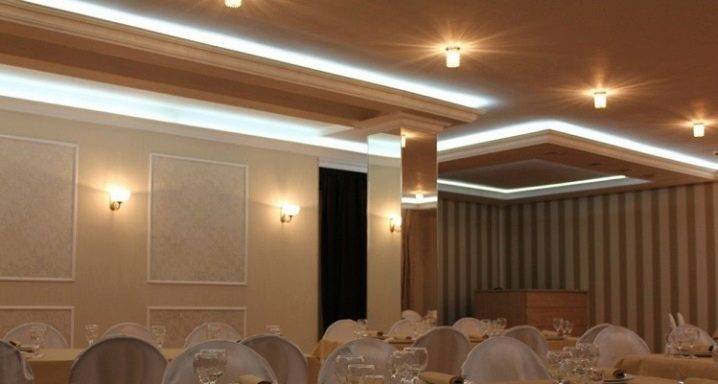

Сплошная заливка внутри второго уровня, фото комнаты дома

Чтобы по периметру не прокладывать мощную диодную ленту и дорогой алюминиевый профиль, думаю разместить Леды средней мощности, для выполнения функции не яркого освещения. Для яркого света в центре комнаты установить встраиваемую потолочную светодиодную панель под Армстронг, которая при размерах 60 на 60 см светит на 3600 Лм., имеет толщину всего 1 см. Для меня стоимость такой led панели будет около 1000 руб.

Почему именно панель? – фактически мне не требуется яркое освещение каждого угла, к тому же стены у меня крашеные светлые, свет будет отражаться. Она светить будет максимально эффективно только вниз, на полу будет много света для игры детей.

Полезные советы по установке

Рекомендуем ознакомиться с некоторыми полезными советами, которые помогут сделать скрытую подсветку потолка более правильной, а главное – безопасной:

1. Способ соединения проводов при установке светильников – клеммы ваго. Никаких скруток быть не должно.
2. Старайтесь избежать соединения алюминиевых и медных жил.
3. Если схема подсветки потолка будет сложной, то для ее создания выделите отдельную группу проводов от главного щитка.
4. Все провода внутри ниши (если будут устанавливаться точечные светильники) защитите гофрированной трубой из самозатухающего материала.
5. При подключении выключателя света на разрыв должен идти фазный проводник, а не ноль.
6. Для монтажа подсветки используйте светодиодные ленты, имеющие на один метр длины не более 60 светодиодов. Изделия со 120-тью лампочками будут слишком яркими и не создадут уютную атмосферу в комнате.
7. Используйте светильники одной марки и мощности. Если схема будет включать различные изделия в одной линии, то скрытое освещение потолка может иметь различную яркость и интенсивность в отдаленных точках, что испортит внешний вид помещения.
8. Не прокладывайте в нише светодиодную ленту длиннее 5 метров последовательно. Это приведет к тому, что в месте ее прохождения останется выгоревший след. Длинную ленту необходимо подключать только параллельно.
9. Полиуретановый карниз должен иметь большую площадку для склеивания со стеной. В противном случае он быстро отпадет.
10. При стыковке гипсокартонных листов проклеивайте их дополнительно бумажной лентой.

Вот и все, что хотелось рассказать о том, как может быть выполнена скрытая подсветка потолка своими руками! Если у Вас возникли вопросы на данную тему, обязательно задайте их нашим специалистам в категории «Задать вопрос электрику»!

Также читают:

Полезные советы по установке

Рекомендуем ознакомиться с некоторыми полезными советами, которые помогут сделать скрытую подсветку потолка более правильной, а главное – безопасной:

Способ соединения проводовпри установке светильников – клеммы ваго.

Никаких скруток быть не должно.Старайтесь избежать соединения алюминиевых и медных жил.Если схема подсветки потолка будет сложной, то для ее создания выделите отдельную группу проводов от главного щитка.

Все провода внутри ниши (если будут устанавливаться точечные светильники) защитите гофрированной трубой из самозатухающего материала.

При подключении выключателя светана разрыв должен идти фазный проводник, а не ноль.Для монтажа подсветки используйте светодиодные ленты, имеющие на один метр длины не более 60 светодиодов.

Изделия со 120-тью лампочками будут слишком яркими и не создадут уютную атмосферу в комнате.Используйте светильники одной марки и мощности. Если схема будет включать различные изделия в одной линии, то скрытое освещение потолка может иметь различную яркость и интенсивность в отдаленных точках, что испортит внешний вид помещения.

Не прокладывайте в нише светодиодную ленту длиннее 5 метров последовательно.

Это приведет к тому, что в месте ее прохождения останется выгоревший след. Длинную ленту необходимо подключать только параллельно.

Полиуретановый карниз должен иметь большую площадку для склеивания со стеной. В противном случае он быстро отпадет.При стыковке гипсокартонных листов проклеивайте их дополнительно бумажной лентой.

Вот и все, что хотелось рассказать о том, как может быть выполнена скрытая подсветка потолка своими руками! Если у Вас возникли вопросы на данную тему, обязательно задайте их нашим специалистам в категории «Задать вопрос электрику»!

Подсветка потолка светодиодной лентой своими руками

Уже прошло 3 года с момента сдачи дома-новостройки в эксплуатацию.

Сперва я сделал простой ремонт своими руками. Теперь дом сел, стены прогрелись и проявились некоторые дефекты. На потолке в местах стыка плит появились две большие трещины длиной по 6 метров вдоль всей комнаты.

Супруга стала требовать ремонт, но современных и интересных вариантов отделки много и она не может определиться. Задумал сделать подсветку потолка светодиодной лентой своими руками.

Почитал на других сайтах про монтаж, но там написана бесполезная муть, потому что пишут авторы, которые в этом не разбираются и никогда этим не занимались. Объяснять супруге тонкости и преимущества всё равно придется, поэтому решил это сделать в письменном виде, вам тоже будет интересно.Рекомендую предварительно прочитать:1.

подготовка к монтажу2. как выбрать блок питания на 12В3. подключение светодиодной ленты к 220В по схеме

Рассмотрим основные популярные виды для дома:

Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.

Фото, свет изнутри

Козырно выглядит использование светодиодной ленты для подсветки потолка изнутри. Если у вас разыграется фантазия, то например можно сделать:

Звездное небо, фото

Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.

Гипсокартонный и подвесно-натяжной будут достаточно оптимальными  при одноуровневом проекте.

У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.

Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих  280 см, что выше обычных 250 см.

Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.

Варианты использования ленты в подсветке потолков

Установка светодиодной подсветки под натяжным потолком возможна несколькими основными способами. Выбор зависит от изначальной дизайнерской идеи владельцев помещения, а также высоты комнаты и того расстояния, на которое ее можно уменьшить для устройства системы освещения.

Одноуровневый натяжной потолок со светодиодной подсветкой по периметру

Одноуровневый натяжной потолок со светодиодной подсветкой по периметру — самый популярный способ применения ленты. Визуально кажется, что потолок парит в воздухе. Мягкое свечение помогает настроиться на отдых и создает атмосферу спокойствия и уюта. Яркость подсветки можно регулировать. Светодиодная лента крепится за специальным потолочным плинтусом немного ниже уровня потолка, а натяжное полотно подойдет как глянцевое, так и матовое.

Натяжной потолок со светодиодной лентой

Натяжной потолок со светодиодной лентой, уложенной внутри, позволяет создать уникальный световой рисунок. Одним нажатием выключателя можно превратить комнату в зал для дискотеки, зажечь звездное небо или порадовать детей изображениями героев любимых мультфильмов. Для узорной подсветки необходимо использовать натяжное полотно, пропускающее лучи света. Глянцевая пленка в данном случае не подойдет, так как она абсолютно непрозрачная. Лучше остановить свой выбор на матовых полотнах.

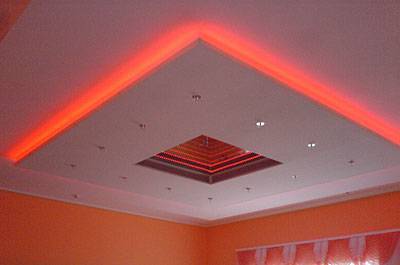

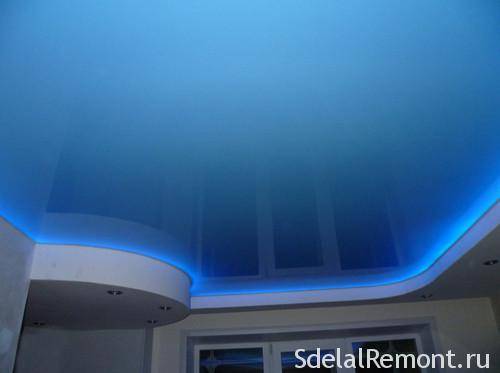

Двухуровневая подсветка

Подсветка натяжного потолка светодиодной лентой возможна и при создании двухуровневых конструкций, периметр которых выполнен из ГКЛ. При этом способе установки лента прячется в получаемый гипсокартоновый короб. Там же можно разместить блок питания и другое необходимое оборудование. Глянцевое натяжное полотно использовать не рекомендуется: лента и все аксессуары будут отражаться в нем, как в зеркале.

Видео: Монтаж двухуровневого натяжного потолка с подстветкой

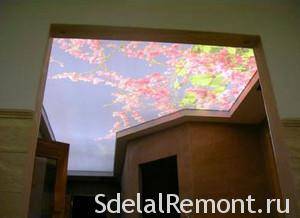

Светопрозрачный натяжной потолок

Еще одним интересным способом установки подсветки под натяжной потолок является использование особого светопрозрачного натяжного полотна. Производит его, например, французская компания Clipso. Такие полотна обладают меньшей, по сравнению с тканевыми или ПВХ моделями, толщиной и хорошо пропускают свет, что позволяет светодиодной подсветке играть роль основного освещения в комнате. К сожалению, потолок такого типа обойдется довольно дорого.

Попробуйте использовать в оформлении потолка светодиодные ленты разных видов, отличающихся цветностью, количеством светодиодов на квадратный метр. Это позволит создать в комнате несколько зон освещения и разнообразить интерьер.

Решение проблемы: внешнее освещение

На сегодняшний день проблема просмотра телевидения ночью имеет достаточно простое решение, которое воплощается в жизнь своими руками. Решение это кроется в установке дополнительной подсветки для тех моделей, у которых отсутствует контурное освещение экрана, оборудованное производителем.
Но здесь имеются свои «подводные камни», без знания которых вред организму будет продолжать наноситься. В данной ситуации необходимо учитывать следующие нюансы:

потолочная общая подсветка здесь не подойдет, так как ее световой поток будет засвечивать экран. В результате этого у телевизора начнет снижаться контраст;

Потолочное освещение комнаты

несколько лучшим решением будет использование настенных бра, напольных торшеров и настольных светильников. Но в такой ситуации мы сталкиваемся с проблемой оптимального размещения осветительных приборов, ведь они не должны мешать просмотру телепередач. Если такие светильники будут находиться сзади зрителя, то они создадут на экране блики

А если их разместить вблизи телевизора, то они будут притягивать внимание, отвлекая;

Светильник рядом с телевизором

фоновая подсветка. Создание фоновой подсветки вокруг телевизора лишено всех недостатков ранее перечисленных способов размещения осветительных приборов. К плюсам данного метода относится и то, что такое освещение с помощью современных технологий (светодиодные ленты и PaintPack) можно легко организовать своими руками.

Как видим, фоновая подсветка в данной ситуации является лучшим вариантом.

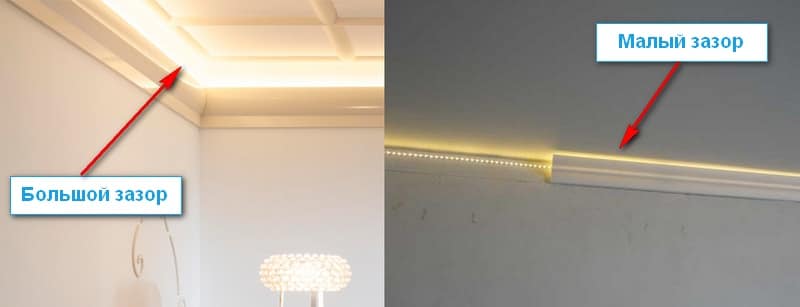

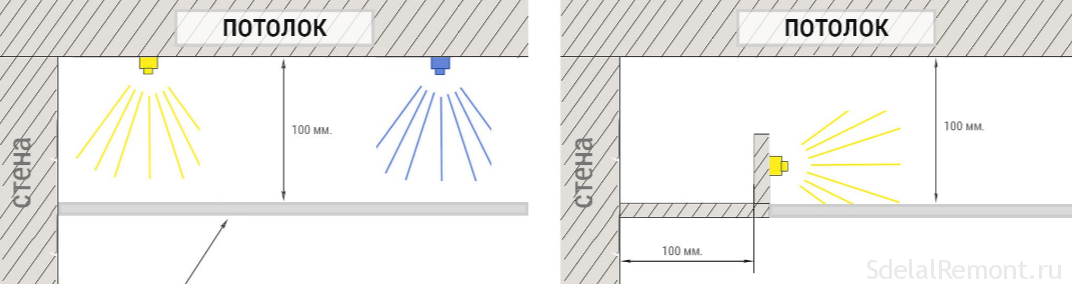

Расстояние от плинтуса до потолка

От того, как вы смонтируете плинтус и уложите ленту, зависит яркость освещения конструкции и ширина световой полосы. Чем дальше от потолка будет светодиодная лента – тем более рассеянным получится свет, падающий на потолок.

Ниже вы видите результат крепления на разной высоте. Придерживайтесь следующего принципа: если светодиодная подсветка будет выполнять роль и основного освещения в комнате — опускайте плинтус ниже (150+ мм.). Если лишь декоративный элемент — можно монтировать вплотную к потолку (5-20мм).

На приведенной выше фотографии видно, что светодиодная лента на потолке под плинтусом даёт неплохой эффект даже без подвесных гипсокартонных или натяжных конструкций.

За подвесным или натяжным потолком очень удобно спрятать проводку. Лучше ее укладывать в гофру и зажимать в клипсы, которые монтируются в бетон саморезами. Если карниз крупный, с широкой контактной площадкой, можно и проводку и даже блок питания прятать на карнизе.

Монтаж подсветки

С преимуществами и недостатками каждого вида карниза мы разобрались, теперь рассмотрим методы самостоятельного монтажа скрытой потолочной подсветки.

Гипсовая ниша

Для начала необходимо подготовить следующие материалы и инструменты:

• дрель;
• электрорубанок;
• шуруповерт;
• ножовка;
• строительная рулетка;
• маркер;
• ножницы «по металлу»;
• саморезы;
• дюбеля с шурупами под крепление профиля;
• гипсокартон;
• профиля (UD, CD);
• светодиодная лента.

Итак, сначала необходимо создать чертеж ниши для монтажа скрытого освещения потолка. Она может быть закрытого и открытого типа (пример показан на картинке).

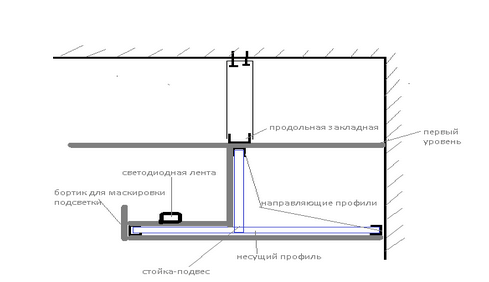

Устройство карниза из гипсокартона

Далее согласно проекту стены размечаются под крепление профилей. Для этого используйте маркер и строительную рулетку.

После этого с помощью шуруповерта профиля UD крепятся к стене на дюбеля. Уже к этим профилям можно крепить CD профиля (через каждые 50 см).

Когда каркас из профилей будет полностью готов, можно устанавливать гипсокартонные листы.

Обращаем Ваше внимание на то, что крепление листов должно осуществляться стык в стык. Все швы обязательно заделайте специальной шпаклевкой, а когда она высохнет, прогрунтуйте готовый карниз и переходите к установке светильников

Способ крепления листов гипсокартона к профилям

Лучше всего выполнять монтаж скрытой подсветки потолка светодиодной лентой, она просто укладывается внутри конструкции вместе с блоком питания.

Обзор готового короба из гипсократона

Наглядная видео инструкция

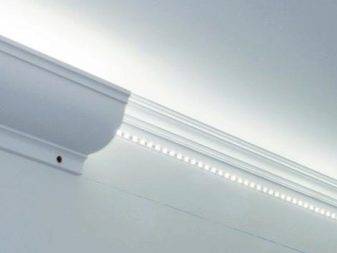

Полиуретановая ниша

При установке полиуретанового карниза времени потребуется гораздо меньше.

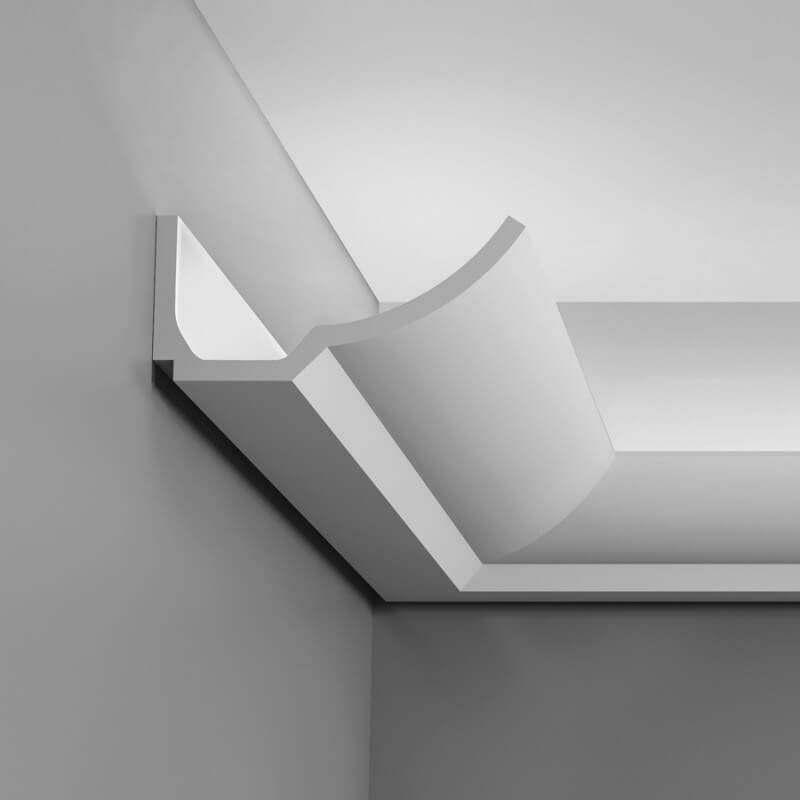

Разновидность полиуретановых карнизов

Для начала необходимо подготовить следующие материалы и инструменты для монтажа скрытой подсветки:

• строительный уровень;
• рулетка;
• маркер;
• готовые карнизы;
• клеящее средство (жидкие гвозди либо акриловая шпаклевка);
• капроновые хомуты.

Сначала стены подготавливаются к работе: очищаются от обоев, шпаклюются, отделываются краской либо новыми обоями. Далее необходимо разметить стены под монтаж карниза. Для этого рекомендуется параллельно потолку отчертить линию, ниже на 5-10 см от верха, по всему периметру комнаты.

Обращаем Ваше внимание на то, что если стены и потолок в комнате неровные, тогда лучше пользоваться не строительным уровнем, а расстоянием от потолка, оно должно быть везде одинаковым!

После этого можно переходить к монтажу карниза для скрытого освещения. Лучше всего использовать жидкие гвозди. Чтобы стыки соседних полос более надежно были скреплены, используйте нагельное соединение обычными спичками (в стыковых местах создаются маленькие отверстия, в которые устанавливается соединяющая спичка). Такие нагели обязательно необходимо устанавливать в угловых соединениях изделий. Когда ниша будет готова (клей застынет), внутрь укладывается светодиодная лента, которую можно дополнительно закрепить с помощью капроновых хомутов.

Еще один важный нюанс — блоки питания от светильников необходимо вынести за пределы ниши. Это связано с основным недостатком полиуретана – неспособность выдержать высокую температуру. При работе блок питания нагревается.

Также хотелось отметить, что полиуретан часто используется при монтаже скрытой подсветки натяжного потолка.
