Питание от батареек

Данный вариант подключения позволяет не использовать электричество, что удобно при некоторых обстоятельствах. Питание LED-устройства от батареек возможно в случае, если планируется подключение короткого отрезка с небольшой мощностью для кратковременного использования. Этим способом можно подключить дюралайт, например, для подсветки полок, картин или рабочей поверхности на кухне.

Батарейки подойдут любые, их суммарное напряжение должно быть от 8 до 12 В.

Порядок работ выглядит следующим образом.

  1. Зачистите контакты на батарейках, залудите концы проводов и припаяйте их к плюсу и минусу элемента питания соответственно.
  2. При подключении тумблера к его входу подводится плюс от батарейки, выход – к минусу дюралайта.
  3. Припаяйте свободные концы контактов к ленте, не забывая о полярности.

Светодиодная лента, подключенная к батарейке.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

  1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
  2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
  3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

  1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
  2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
  3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

  • RGB – красное, зеленое, синее;
  • RGBW – 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Как это работает?

Адресная лента WS2812B поделена на сегменты, в каждом из которых расположен светодиод и конденсатор (для повышения помехоустойчивости). Относительно напряжения питания все они между собой подключены параллельно, то есть +5 В будет присутствовать на каждом сегменте. А вот передача данных осуществляется последовательно: от предыдущего сегмента к последующему. Поэтому при выходе из строя одного из светодиодов цепи все следующие сегменты перестанут светиться.

Управление готовыми устройствами и модулями на базе WS2812B производится с помощью специализированного контроллера, внутри которого записана программа. На радиолюбительском уровне управлять работой адресной светодиодной ленты удобней всего через Arduino, используя для этого небольшую программу – скетч.

Правила подключения

Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.

  1. Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
  2. Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
  3. Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
  4. Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
  5. Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
  6. Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

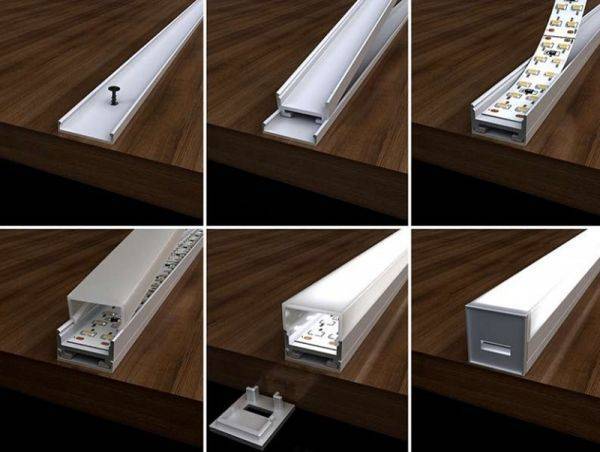

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

  • катушку дюралайта;
  • 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
  • монтажный провод 1,5 мм2;
  • блок питания;
  • диммер/пульт управления;
  • ножницы или канцелярский нож;
  • бокорезы (кусачки);
  • термоусадочные трубки или изолента;
  • 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
  • паяльник;
  • алюминиевый или пластиковый профиль необходимой длины;
  • жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Схема подключения без усилителя

Данная схема подключения rgb ленты НЕПРАВИЛЬНАЯ.

потому что участки ленты через каждые 5 метров должны подключаться только параллельно.

Это связано с тем, что, во-первых, при последовательном соединении диоды потускнеют на конце участка из-за потерь. Во-вторых, токопроводящие дорожки светодиодной линии не рассчитаны на большую длину, они будут перегреваться.

С усилителем

Когда мощность RGB слишком высокая для контроллера, добавляем в цепь усилитель. Последовательность соединения такая: БП, контроллер, 1-ый участок ленты, усилитель, 2-ой участок.

Если суммарная мощность контроллера и усилителя не выше, чем у БП, используем такую схему:

В случае превышения мощности добавляем еще один БП, и собираем по следующей схеме:

К блоку питания

Когда пользователю не нужно многорежимное управление, можно подключить rgb ленту напрямую к питанию. Два или более участка соединяем параллельно:

Мощные светодиоды подключаются по-другому. Присоединяем к БП с двух концов, как показано ниже:

Как подключить к контроллеру

Начинающие радиолюбители часто задаются этим вопросом.

При покупке контроллера в первую очередь обращайте внимание на совместимость характеристик с вашей светодиодной лентой. Написано в инструкции и на этикетке

Контроллеры могут управляться одним из способов:

  • Сеть Wi-fi. На смартфоне или планшете;
  • Пульт управления
  • Переключатель на стене. Такой вариант удобен, если пользователю нет необходимости в частых сменах режима работы светодиодов.

Порядок монтажа контроллера следующий:

  1. Присоединяем контакты конт-ла к выходам пониженного напряжения блока питания. Плюсовой контакт – красный, минусовой – черный.
  2. Светодиодную линию подключаем к контроллеру через VDD (плюсовой контакт) и R, G, B (они отвечают за управление цветами диодов).

Ориентируйтесь по таким схемам.

Лента 5 метров:

И более 5 метров:

Общие сведения

Светодиодная лента — это гибкая печатная плата, на которой через равные интервалы распаяны светодиоды.

Длина ленты

Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой. Это позволяет разрезать ленту на отрезки, кратные длине одной группы.

Светодиодные ленты можно объединять в одну гирлянду.

При использовании длинных лент, позаботьтесь о правильной схеме питания. Нельзя подать напряжение только с одного конца: дорожки в ленте тонковаты для большого тока. Подключайте провода питания ко всем стыкам лент и по её концам.

Плотность размещения светодиодов на ленте

Яркость свечения светодиодной ленты зависит от типа установленных светодиодов и их количества. За единицу измерения принято считать количество светодиодов, установленных на один метр длины ленты. Больше светодиодов — больше световой поток. Количество светодиодов на метр длины ленты лежит в диапазоне от 30 до 120 штук.

Но надо учесть, что чем больше светодиодов на метре длины светодиодной ленты, тем мощнее потребуется блок питания. К выбору этого параметра нужно подходить с позиции «необходимо и достаточно».

Подключение LED-ленты: общая информация

Для того, чтобы подключить светодиодную ленту в квартире или частном доме, потребуется приобрести блок питания с соответствующим классом защиты от пыли и влаги. Обычно используются блоки питания с выходным напряжением 12 В, реже – 24 В. Наиболее редко встречающиеся и не получившие широкого распространения – выпрямители на 36 В. Также существуют светодиодные ленты, подключающиеся к сети 220 в, однако и они требуют постоянного, а не переменного напряжения.

ФОТО: alfa-moduli.ruТак выглядит блок питания светодиодной ленты

Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Статья по теме:

Как соединить отрезки светодиодной ленты

На любой световой полосе есть маркировки, по которым её, при необходимости, можно разрезать. При этом, каждый из контактов в промаркированном месте отмечается. Это означает, что при необходимости можно спаять оставшиеся отрезки светодиодной ленты в единое целое, используя провода, или же соединить их специальными коннекторами, продающимися в любом магазине электротехнических изделий.

ФОТО: arlight-russia.ruЧётко видны места, по которым ленту можно разрезать

Также к блоку питания можно подключить и отдельные отрезки ленты. Для этого используются аналогичные элементы и инструменты: паяльник с проводами или коннектор.

Элементы ленты

Светодиод SMD 5050RGB

Светодиод SMD 5050 (5×5 мм) — полупроводниковый источник света, предназначенный для конструирования в различных осветительных устройств. Светодиод стабилен при перепадах температуры и влажности, выдерживает длительное воздействие солнечных лучей и вибрации.

Чип светодиода SMD 5050 состоит из трёх кристаллов. Каждый кристалл имеет два отдельных вывода (анод и катод), что дает возможность для независимой регулировки их яркости.

Светодиоды изготавливается в двух вариациях:

  • одноцветные (белые, жёлтые, красные, зелёные, синие)
  • многоцветные (RGB).

Многоцветные или RGB-светодиоды состоят из трёх кристаллов разных цветов: синего, красного и зелёного(Red, Green, Blue). Изменяя ток одного, двух или трёх кристаллов одновременно, можно получить практически любой цвет излучения из видимого спектра.

Токоограничивающий резистор

Токоограничивающий резистор служит для ограничения протекающего тока через светодиод. Если резистор имеет номинальное сопротивление ниже требуемого, то светодиод выйдет из строя (перегорит), а если значение этого показателя будет выше необходимого, то свет от полупроводникового элемента будет слишком тусклым.

Контакты подключения

  • () — положительный контакт светодиодной ленты. Общий для всех трёх цветов. Подключите к плюсовому клеммнику источника напряжения 12 вольт;
  • () — отрицательный контакт светодиодной ленты для красного цвета. Подключите к управляющей электронике через силовой ключ.
  • () — отрицательный контакт светодиодной ленты для зелёного цвета. Подключите к управляющей электронике через силовой ключ.
  • () — отрицательный контакт светодиодной ленты для синего цвета. Подключите к управляющей электронике через силовой ключ.

Место резки

Светодиодная лента состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Схематически последовательно соединены по одному кристаллу трех разных модулей. На каждую сборку приходиться по одному гасящему резистору.

Это даёт возможность укоротить ленту до необходимой в проекте длины. Для этого разрежьте ленту поперёк линии, нанесённой по центру контактных площадок между маркировкой.

Место резки маркируется ножницами

Защита от внешних факторов

Лента защищена полимерной основой на базе кремнийорганических соединений для обеспечения защитных свойств степени IP65 в широком температурном интервале и повышенной пропускной способностью света в течение всего срока службы.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Использование с помощью компьютера

Дюралайт можно использовать для освещения рабочего места. В этом случае можно не подключать его к розетке или через выключатель и использовать устройство без блока питания, достаточно подвести LED-ленту непосредственно к компьютеру. Это можно сделать несколькими способами.

Через USB разъем

Большинство стандартных дюралайтов требуют напряжение питания 12 В или 24 В, в то время, как на USB-порту присутствует напряжение 5 В с допустимым током до 500 мА.

Самый простой вариант в этом случае – приобрести нестандартный 5-вольтовый дюралайт с разъемом для USB подключения (например, китайского производства), его можно подключать к любому устройству, оснащенному USB-портом.

Вариант с использованием USB является единственно возможным для подключения к ноутбуку, для питания от системного блока стационарного компьютера есть другие менее трудозатратные способы.

Через один из molex разъемов

Данных разъемов в ПК несколько, они находятся под боковой крышкой системного блока и имеют 4 контакта с цветовой маркировкой изоляции – желтый (+12 В), 2 черных (GND) и красный (+5 В). Для подключения LED-ленты используются желтый и 1 из черных проводов. Чтобы соединение было разъемным, можно использовать переходник MOLEX-SATA. Для подключения дюралайта необходимы следующие действия.

  1. Выключите компьютер и снимите боковую крышку системного блока.
  2. Удалите с переходника штекер SATA, он не понадобится.
  3. Припаяйте к освободившимся концам 1 из черных проводов контакт дюралайта со знаком “-“, к желтому – контакт со знаком “+”.
  4. Отрежьте или изолируйте оставшийся черный и красный контакты.
  5. Найдите незадействованный разъем molex и соедините с переходником для пробного включения дюралайта.

Напрямую к материнской плате

Некоторые модели ПК позволяют подключить LED-ленту к соответствующему коннектору на материнской плате, но он есть не на каждом устройстве. Самый простой и удобный способ подключения дюралайта к материнской плате – это покупка готового набора для установки, в него входит RGB лента и все комплектующие для монтажа.
