Как спроектировать розетки в квартире. Кухня

Кухня является сердцем дома. Очень требовательным к освещенности является пространство кухни. Как и в большинстве жилых помещений, при планировании электрики в квартире , это может быть один светильник в середине потолка или набор светильников, равномерно распределенных по потолку.

Необходимо помнить о том, что очень часто при работе на кухне необходимо подсветить столешницу. Это может быть линия или набор светодиодных галогенов, помещенных под полками над рабочей поверхностью стола.

При планировании места расположения розеток на кухне учитывайте все кухонные электроприборы которыми вы уже пользуетесь или собираетесь пользоваться.

В случае если у вас планируется кухня остров освещение должно быть спланировано непосредственно над островом. Над обеденным столом в кухне и в столовой лучше всего подходят лампы, которые нависают прямо над ним. Управление освещением два выключателя или более, в кухне необходимо расположить в удобном, доступном месте, предпочтительно в области столешницы.

Розетки в помещении кухни должны быть спланированы с учетом их функционала. Мы не можем забывать и о соответствующем количестве розеток непосредственно над рабочей поверхностью. Они играют важную роль в ежедневном использовании кухонной техники (чайник, тостер, кофеварка, духовой электрошкаф, холодильник, посудомоечная машина, микроволновая печь и т.д.).

Розетки 220 вольт для подключения бытовой техники не должны находиться непосредственно за ними или внутри встроенной мебели, их необходимо разместить в шкафах — под или рядом с ними. Таким образом, легко отсоединить оборудование от источника питания без необходимости разборки мебели.

При планировании расположения плиты на кухне, возможно вы будете должны выбрать место для установки трехфазной розетки с заземлением .

Количество и места установки

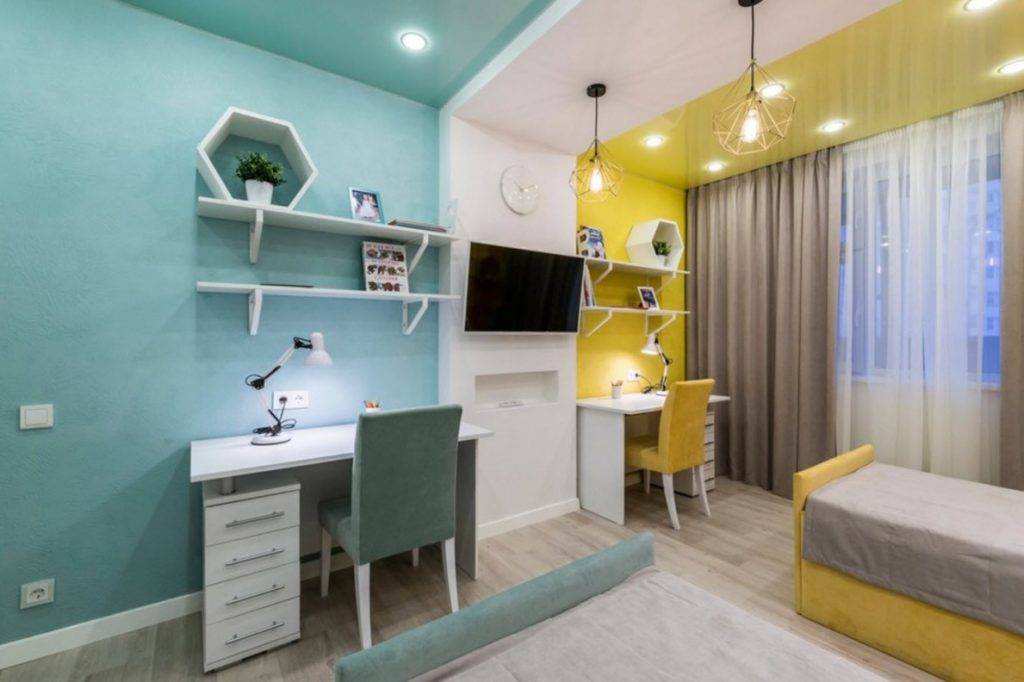

Детская комната — это не только спальня, но и игровая, и рабочая зона, поэтому нужно четко определиться, сколько штук розеток нужно закупать и как расположить их на примере реальной комнаты.

Чтобы школьнику было удобно выполнять домашнее задание, возле его рабочего стола нужно установить розеточную группу. В первую очередь для подключения настольной лампы, а также для компьютера или ноутбука и зарядки гаджетов. Тогда возле письменного стола нам потребуется от 2 до 4 штук, в зависимости от предполагаемого количества заряжаемых гаджетов. О том, как установить блок розеток в стене, мы рассказали в отдельной статье.

Возле кровати нужна розетка для подключения ночника или светильника на прикроватной тумбе. Однако, если вы решили устанавливать их вне досягаемости ребенка, то будет неудобно подключать светильник к розетке на уровне глаз. Поэтому рационально её расположить за спинкой кровати или за тумбой. Кроме всего прочего, для уборки комнаты нам потребуется пылесос. Неплохим местом для его подключения будет розетка, расположенная возле двери. Для подростков подойдет и расположение на уровне поверхности тумбы

Также предусмотрите выход из ситуации на случай отключения отопления или сильных морозов, когда в квартире становится прохладно. Если вам знакома ситуация – установите розетку для удобного подключения и установки обогревателя (масляного или инфракрасного). Расположить её можно между кроватью и письменным столом.

Обогреватели с открытой спиралью типа каминов или тепловентиляторов лучше не использовать, поскольку они могут представлять опасность для ребенка из-за возможного доступа к горячим токоведущим и вращающимся частям.

В результате нам нужно установить в детской комнате от 4 до 6 розеток. Схема подключения при этом может быть выбрана любая удобная — шлейф, звезда или смешанное соединение.

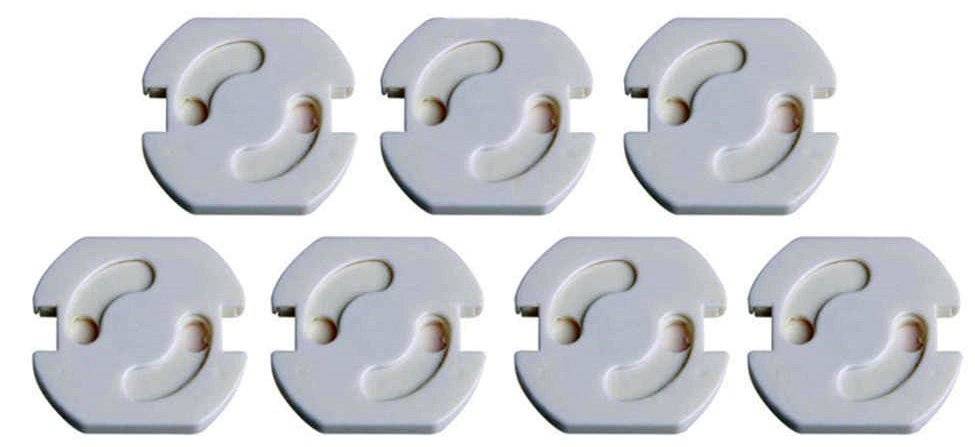

Как и чем закрыть розетки от детей?

В магазинах специализирующихся на продаже различных товаров для дома, можно встретить самые разные варианты специальных заглушек, используемых для электрических розеток. Принцип их действия заключается в том, чтобы полностью закрыть небольшие отверстия, в розетки, предназначенные для подключения штепсельной вилки разнообразных электроприборов.

Но как выяснить, помогают такие приспособления, или нет? Сразу однозначно ответить, очень трудно! Так как каждая отдельная модель имеет свою уникальную конструкцию. Для того чтобы подобрать действительно надежную заглушку на розетку и защитить свое дитя от возможного удара электрическим током!

Попробуйте, до момента приобретения данного вида товара, внимательно изучить весь ассортимент подобных закрывашек, а также попросите продавца, наглядно продемонстрировать вам результат их работы на выставочном экземпляре розетки.

Проводка в детской комнате. Особенности электропроводки в комнате ребенка

К вопросу организации пространства детской комнаты предъявляются совершенно иные требования, нежели к прочим жилым помещениям квартиры. Если в гостиной, в спальне или на кухне родители стараются придерживаться определенной стилистической тематики, то для детской главными критериями являются комфорт ребенка и его безопасность.

Безусловно, безопасность детей стоит на первом месте у любого родителя, а чтобы действительно интерьер комнаты не стал причиной заболеваний и несчастных случаев, следует ответственно подойти к организации пространства внутри комнаты. Особенного внимания в данном случае заслуживает электропроводка, например правильная. Этим должен заниматься исключительно профессионал, именно в этом вам поможет компания Центр бытовых услуг.

Прокладка проводки в доме , а в особенности в детской комнате – тема животрепещущая и очень важная. Не секрет, что все дети отличаются огромной любознательностью, из-за которой нередко страдают и получают травмы. На первом месте среди самых распространенных травм, получаемых детьми в условиях детской комнаты, стоит удар электрическим током и падение люстры, поэтому котнеситесь очень серьезно. Причина кроется чаще всего в безответственном отношении родителей к созданию безопасной среды вокруг своих детей.

Гарантом безопасности любого малыша является грамотно установленная электропроводка в комнате

Очень важно, чтобы вся электропроводка в комнате ребенка была скрытой. Это необходимо для того, чтобы любопытство малыша не привело к травмам и к более трагическим последствиям

Большую опасность для любого крохи представляют розетки, в которые малыши пытаются засунуть различные длинные предметы. Взрослые могут и сами вспомнить то время, когда и им хотелось проверить, что же скрывается там внутри розетки. На сегодняшний момент в продаже есть специальные безопасные розетки, в которые невозможно просунуть какой-либо предмет. Особые «шторки» препятствуют случайному проникновению, подключить приборы можно только при одновременном введении контактов штепселя.

Но угроза для малыша может скрываться не только в розетках: нередки случаи, когда из-за повреждения проводки ребенок получает серьезные травмы из-за удара током. Обезопасить детей можно при помощи установки специального устройства защитного отключения, причем подведенного отдельно к детской комнате. Иными словами, в случае, когда ребенок попытается замкнуть розетку или же произойдет повреждение электропроводки в какой-то части комнаты, УЗО просто отключит подачу тока, что защитит его от опасности. Но все эти меры могут не принести желаемого результата, если оборудование и электропроводка будут выбраны по принципу «чем дешевле, тем лучше». На самом деле, качественные приборы и детали не могут стоить подозрительно дешево. Мнимая экономия может однажды стоить жизни маленького ребенка.

Высота монтажа розеток

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола

А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

• в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
• электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
• если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
• минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
• в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
• установка электророзеток в душевых кабинах запрещена;
• минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Как расположить двойную розетку. Особенности монтажа и эксплуатации

Многие ошибочно считают, что двойные моноблоки обладают теми же свойствами, что и сдвоенные модели, расположенные в непосредственной близости между собой. Как правило для этого используются два отдельных устройства, соединенных с помощью одного шлейфа. Современные одинарные розетки считаются более совершенными по сравнению со старыми конструкциями, способными выдерживать не более 10 А. Новые конструкции рассчитаны уже на 16 А.

Тем не менее, две отдельные розетки не имеют ничего общего с моноблоком, оборудованным общим зажимом и несколькими распределительными планками. Это обеспечивает одинаковую подачу электротока к каждой точке, однако в процессе эксплуатации его уровень разделяется неравномерно, в соответствии с мощностью каждого подключенного прибора. Принимая решение о замене старой розетки новым моноблоком необходимо учитывать его параметры, технические характеристики, особенности монтажа и дальнейшей эксплуатации.

Наиболее современные розетки этого типа обладают возможностью программирования. На них устанавливается таймер, обеспечивающий самостоятельное включение и отключение устройства в заранее установленные промежутки времени. Для изготовления корпусов применяется небьющаяся термостойкая пластмасса, а внешний вид и декор обеспечивают всевозможные цветные вставки.

Если планируется самостоятельная установка, то рекомендуется пользоваться наиболее простыми вариантами, без технических излишеств. В крайнем случае можно использовать приборы с пружинными выбрасывателями вилок при извлечении их из гнезд. Лучше всего устанавливать продукцию Schneider электрик, Legrand, АВВ и других известных производителей.

Под двойную розетку предусматривается общий подрозетник, оборудованный двумя клеммниками и монтажной частью для проводки. Использование перемычек возможно, если не планируется подключение слишком мощных приборов. Оборудование повышенной мощности рекомендуется включать в две розетки, подключенные параллельно с отводом на каждую точку.

Провод, используемый для подключения, по своим параметрам должен совпадать с магистральным кабелем. Если кабель алюминиевый, то и перемычки делаются из того же материала.

Сколько розеток должно быть в квартире и сколько это стоит?

В новостройках даже на этапе проектирования, часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки будет маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация с бытовой техникой в корне изменилась — она оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки.

Автор этой статьи сам в 90-е годы работал электриком по вызову, и минимум две-три заявки в месяц были связаны именно с такими случаями: у хозяев квартир горела проводка и плавились розетки от чрезмерной нагрузки.

Так вот. Если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность

Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений

Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом

Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

Какие розетки подходят для детской

Мы разобрались, где разместить розетки в комнате ребенка, теперь рассмотрим какие они должны быть. Выбор электроустановочных изделий для детской комнаты зависит опять-таки от возраста жителей. Если в детской живут малыши, то лучше остановить свой выбор на моделях с защитными шторками — так вы снизите риск попадания посторонних предметов к токоведущим частям.

К тому же согласно ПУЭ 7.1.49:

Немаловажную роль и играет прочность корпуса. Нужно снизить риск повреждения розетки, если ребенок в нее попадет чем-нибудь во время игр. Поэтому она должна быть защищенной и прочной.

Неплохим выбором будет:

• Schneider Electric серии Wessen59;
• Legrand в серии Valena есть модели со шторками;
• OneKeyElectro (ГК «ССТ») серия.

Если таких найти не удалось, то воспользуйтесь хотя бы пластиковыми заглушками. Кстати, раз у вас дети — такие заглушки лучше использовать не только в детской комнате.

Это все, что мы хотели рассказать вам о том, где расположить розетки в детской комнате и сколько штук нужно предусмотреть. Надеемся, предоставленные советы помогли вам определиться с выбором количества и варианта исполнения данного вида электротехнических изделий!

Материалы по теме:

• Как организовать освещение в детской
• Как защитить ребенка от поражения электричеством
• Кабель для подключения розеток

План размещения розеток. Размещение розеток в жилой квартире

Комфортность пользования электрическими розетками во многом зависит от того, насколько грамотно выбрано место их постоянного размещения в фиксированном настенном состоянии. Причём месторасположение розеток в квартире в первую очередь определяется удобством подключения любого из эксплуатируемых в ней бытовых приборов. Кроме того, перед тем как разместить розетки в пределах квартиры – вам следует заранее побеспокоиться о том, чтобы в будущем они не оказались скрытыми за предметами мебельной обстановки (при отсутствии альтернатив в её расстановке, например). Таким образом, грамотный подход к обозначенной проблеме позволит вам обойтись без утомительных процедур по подключению и прокладке вдоль стен специальных удлинителей или переноса самого прибора поближе к розетке.

В нашей статье мы постараемся подробно рассказать вам о том, как правильно распределить розетки в пределах каждой из комнат, а также ознакомить с основными правилами выбора конкретного места под их установку. При соблюдении этих правил у вас не возникнет никаких проблем, связанных с невозможностью оперативного подключения того или иного бытового прибора.

Распределение розеток по стенной поверхности

Распределение розеток по стенам жилых помещений зависит от функционального назначения помещения, а также от количества имеющихся в нём подключаемых электрических приборов. С учётом данного обстоятельства, перед тем как расположить розетки в квартире для каждого помещения составляется отдельная схема, привязанная к общей планировке вашей квартиры. Положениями действующих нормативов (ПУЭ, СНиП и др.) строго определены допустимые зоны размещения розеток на кухне, в ванной, гостиной и других помещениях квартиры.

Причём эти ограничения касаются не только расположения установочных изделий относительно пола (по высоте), но и их удаления от имеющихся в данном помещении элементов коммуникаций (газовых труб, вытяжных каналов и т. п.). Схема размещения розеток и выключателей для спальной комнаты, например, приводится на чертеже.

Дополнительная информация: На полностью свободных от посторонних предметов участках стенной поверхности положение розетки выбирается исходя из соображений удобства пользования. Так, например, дополнительная розетка для подключения зарядного устройства ноутбука устанавливается неподалёку от журнального столика (с учётом регламентируемого удаления от пола).

Ограничения по месту расположения

Сразу отметим, что места расположения розеток в том или ином помещении строго не нормируются, однако, общие рекомендации по их установке в определённых зонах, как правило, принимаются во внимание. Так, выбор оптимальных позиций размещения розеточных изделий по высоте, а также их удалению от дверных и оконных проёмов нормируется следующими ограничениями:

• высота относительно пола – не менее 20-30 см;
• при размещении установочного изделия в районе рабочего стола (на кухне или в кабинете) это расстояние может быть увеличено до 90-120 см;
• удаление от косяков дверей и оконных проёмов – не менее 10-15 см.

Пример выбора мест для установки розеток

В качестве примера рассмотрим выбор позиций розеточных изделий в гостиной и рабочем кабинете. В этих помещениях должны быть предусмотрены следующие зоны расположения установочных изделий:

1. Вблизи дверного проёма, где часто возникает потребность в подключении мобильного радиатора отопления или переносного пылесоса. Местоположение этой розетки выбирается согласно требованиям нормативов (на удалении 10-ти см от косяка дверного проёма и 20-ти см – от пола);
2. В зоне размещения телевизионного приёмника, в которой розетка монтируется на требуемой высоте таким образом, чтобы её совсем не было видно;
3. В диванной зоне розетка должна быть установлена таким образом, чтобы от неё можно было запитать зарядные устройства телефонов или ноутбуков. Чаще всего она делается двойной, что обеспечивает возможность подключения к ней торшера, например. Ещё одно установочное изделие у пола может предназначаться для подключения электрокамина или торшера;
4. Для рабочего кабинета выбор места расположения розеток определяется удобством подключения к ним персонального компьютера и зарядных устройств, а также возможностью включения в сеть настольной лампы Положение розеток над рабочим столом определяется типовыми нормативами (на удалении порядка 10-15 см).

Розетки в спальне. Расположение розеток в спальне

Заселение в квартиру с типовой электрической разводкой часто влечёт за собой закупку множества удлинителей и тройников. Причина предельно проста: формулы универсального размещения розеток не существует. Их всегда мало. Они постоянно оказываются не там, где нужно. Но удлинители не добавляют эстетичности дизайну, да и связанных с их использованием рисков немало. А вот как избавиться от неприглядных проводов можно разобрать на примере спальни.

Расположение розеток в спальне

Комната для сна уже давно перестала помещением, в котором ставятся лишь кровать и тумбочка. Ещё до появления электричества в неё были перенесены туалетные столики и гардероб — ведь истинным леди и джентльменам не пристало выходить из спальни в одной пижаме. А в современной квартире эта комната может и роль кабинета на себя примерить. Или полноценной зоны отдыха, которую без мультимедиа-устройств представить невозможно. И всё это освещается электричеством или питается ним.

Из чего исходить при выборе расположения

Когда вопрос формирования оптимальной электрической разводки поднимается во время ремонта в давно обжитой квартире, решить его немного проще — владельцы уже знают, что и где у них расположено. Новосёлам труднее. Им предстоит определиться с меблировкой спальни. А ведь именно от неё и следует отталкиваться.

Для того чтобы потом не мучиться с «криво установленной» розеткой, необходимо:

Вооружиться рулеткой, карандашом и парой листов бумаги.
Провести замеры мебели, которая будет размещена в спальне. Сориентироваться с местом её установки.
Определиться с электротехникой

Важно учесть количество и расположение всех устройств, которые будут находиться в спальне — от настольной лампы до утюга, прилагающегося к вмонтированной в гардероб гладильной доски.

Результаты всех замеров, как и перечень мебели с потребляющими электричество устройствами, следует записать на одном листе. На втором желательно схематически зарисовать будущую планировку спальни. После этого можно приступать к продумыванию электрической разводки.

Самое удобно и практичное положение розеток спальне

Сначала продумывается «постоянное» подключение — где и как будут размещаться приборы, которые редко отключаются от сети: настольные лампы, подсветка туалетного столика, телевизор, компьютер и подобная им техника. Под каждое из этих устройств отводится отдельная розетка, которую можно скрыть.

Затем следует планирование «временного» подключения — мобильные телефоны, ноутбук, фен, утюг и прочее. Под них проектируются розетки в местах наиболее частого использования. Эти разъёмы должны находиться на удобном для хозяев уровне.

Последний этап — сведение результатов двух предыдущих. На примере прикроватного пространства это выглядит приблизительно так:

1. Тумбочка, на которой стоит торшер, может скрывать предназначенную для него розетку.
2. Владелица любит «посидеть» в сети не выбираясь из-под одеяла, значит у изголовья должна быть точка подключения зарядного устройства. Скрывать её за мебелью нельзя.
3. Результат: нужна двойная розетка с удобным доступом. Её располагают или над столешницей стоящей впритык к кровати тумбочки, или на комфортном уровне в пространстве между отстоящей мебелью.

Советы практика

Под розеткой не всегда стоит понимать сеть питания 220 В. Если предполагается использование гаджетов, для их подзарядки можно вывести USB порт, встроенный в привычную рамку.

Под «скрытыми» подразумеваются убранные из поля зрения точки подключения. Для компьютерной техники это разъёмы на высоте 15-35 см от пола. Для телевизоров и сопутствующих им мультимедиа-устройств — около 130 (так, чтобы розетка скрывалась за ними).

Для периодического использования обеспечивается подключение к электросети на высоте 90-100 см. Это правило работает даже если розетка проектируется без привязки к мебели.

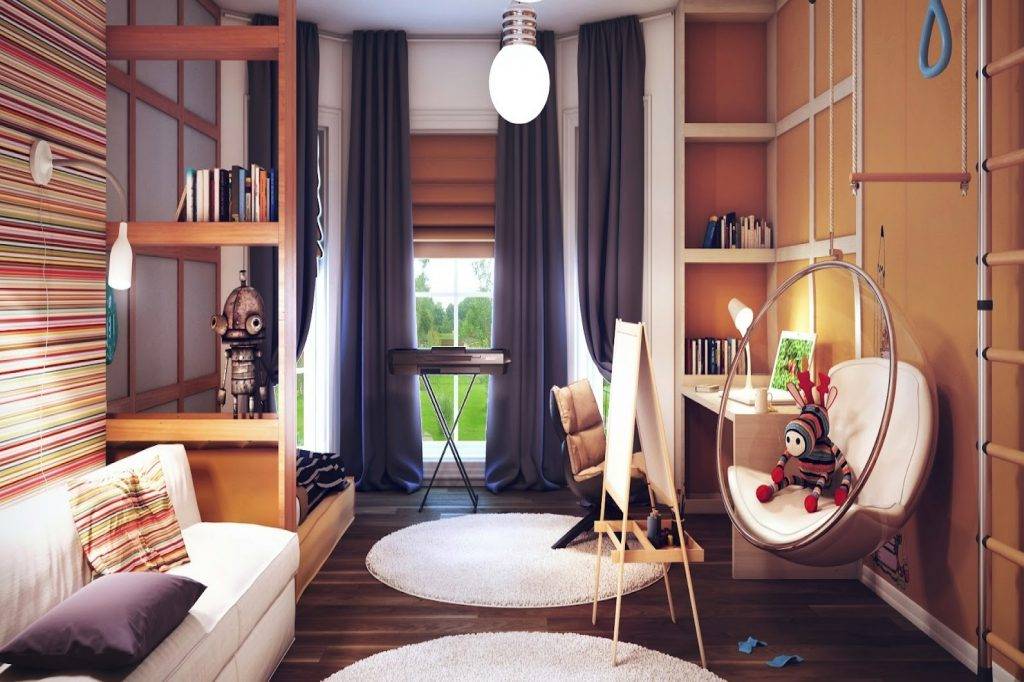

Многоуровневое зонирование

Оптимальным решением будет создание нескольких световых уровней. Игровая зона, наиболее отдаленная от естественного света, нуждается в более интенсивном освещении. Таким образом, по периметру данной зоны монтируется так называемый верхний свет.

Центральная часть комнаты, то есть зона отдыха, отделяется от общего пространства «средним светом» с более мягким свечением. Здесь принято устанавливать большое количество декоративных светильников и других дополнительных источников света. Третий, «нижний свет», предназначен для зонирования рабочего места. С этой целью чаще всего используются встроенная подсветка, настольная лампа и небольшие боковые светильники.

Некоторые дизайнеры выделяют четвертый уровень светового зонирования – отдельное освещение в спальной зоне. Однако оно подходит только для больших по площади помещений либо, в большинстве случаев, его заменяет искусственный свет игровой зоны или рабочего уголка.

В заключение хочется еще раз напомнить, что детская комната требует достаточного электроосвещения. Все приборы должны отвечать международным стандартам качества, быть безопасными и функциональными. Они не должны быть легко доступны, как и провода, розетки, выключатели. Создавая центральное освещение не экономьте на светильниках – выбирайте модели из прочных материалов с возможностью регулирования яркости света.
