Расчет количества точечных светильников

Варианты размещения

Лучшим способом смонтировать все правильно и при этом, не оставить в помещении затемнённых зон, будет предварительное составление примерной схемы расположения устройств освещения на бумаге.

Особенной точности здесь не потребуется – достаточно определить, где будут самые яркие места и те, где монтировать осветители не нужно. Например, над телевизором редко нужен яркий свет, а вот над диваном, особенно – для любителей почитать, это точно необходимо.

При этом, если в качестве осветителей будут использоваться только точечные светильники, их число должно быть достаточным, чтобы создать равномерную и достаточную освещенность на всей площади помещения, иначе, будет создаваться полумрак.

Общие правила и тенденции

Расположение светильников на потолке, прежде всего, выбирают исходя из формы помещения и наличия/отсутствия других источников света и некоторых других факторов.

С люстрой

Если в помещении предполагается наличие люстры, она располагается обычно по центру. Относительно этой точки и выстраивается дальнейшая композиция. Она может быть симметричной или асимметричной, но люстра всегда является ее отправной точкой.

Схемы расположения встроенных светильников при наличии люстры по центру

Первые две схемы пригодны для небольших помещений. Первая и четвертая «выравнивает» освещенность, так как при центральном расположении единственного источника света, по углам темновато. Разница только в размере помещения: №1 для маленьких, №4 для тех, что побольше.

Схема №5 поможет откорректировать зрительное восприятие длинной и узкой кухни. Если вдоль короткой стороны расположить подсветку, визуально она станет немного шире.

Вторая схема чаще применяется на кухнях — при линейном расположении кухонного гарнитура — вдоль одной стены. Вот вдоль гарнитура и ставят дополнительные источники света. Схема № 9 также может применяться на кухне и тоже над гарнитуром, но только если он — угловой. Также при помощи такого размещения светильников можно выделить зону отдыха, в гостиной. Или, если у кухонного гарнитура своя подсветка, таким образом «подсветить» обеденную зону.

В схемах 5, 6, 10 используются дуги, окружности и овалы. Это тоже довольно распространенный тип расположение светильников на потолке. Он хорошо вписывается в спальни, гостиные, детские, если в них стиль оформления с налетом романтики.

Без люстры

Если освещение будет построено только на встроенных осветительных приборах, вариантов не меньше. Пожалуй, даже больше. В этом случае практически всегда источники света делая на группы — для разной степени освещенности. На схемах они обозначены светильниками разных цветов (на схемах выше, тоже, кстати, есть пару схем с делением на две группы).

Расположение светильников на потолке без люстры

Как видите, отдельными выключателями может включаться освещение разных зон. Тоже очень интересный вариант.

Еще варианты расположения светильников на потолке

Стоит учитывать наличие разных зон в помещении. Часто зонирование помещение подчеркивается освещением. Например, кабинете норма освещенности высокая. Но это не значит, что расположение светильников на потолке должно быть равномерным. В кабинете обычно есть зона отдыха, где стоит кресло, может — диван. В этом районе свет может быть более приглушенным и мягким, следовательно, тут количество светильников может быть меньшим. Над столом, наоборот, имеет смысл сосредоточить их в большем количестве.

Какие параметры влияют на вычисления

Для того чтобы правильно провести расчет для вычисления расстояния между любыми светильниками (даже для охранного и аварийного плана) на потолке, нужно прежде всего оценить их конструкционные особенности.

Конструкция точечного светильника

Точечный светильник имеет встраиваемый корпус, который легко помещается в конструкции при натяжном или гипсокартонном потолке.
Обратите внимание! Конструкция самих гипсокартонных или натяжных потолков для разных помещений (спальни, ванной и т.д.) будет монтироваться по единому принципу.
Таким образом, если в комнате имеется подвесная потолочная конструкция, то установка в нее точечного светильника займет минимум времени и сил. Также стоит отметить, что такие осветительные приборы бывают двух типов:

встраиваемые;
накладные.

Если для встраиваемых моделей необходима подвесная потолочная конструкция, то накладные светильники точечного плана могут монтироваться абсолютно на любую поверхность, что делает их универсальными. Именно такие светильники сегодня можно встретить во многих общественных помещениях, а также на производственных и промышленных объектах в роли общего, рабочего или аварийного типа освещения.

Чтобы разместить такой светильник, понадобится всего лишь стандартный набор крепежей, которые будут идти с ним в комплекте.
При этом не стоит забывать о том, что само расположение светильников на потолке может быть различным. Здесь все зависит от предназначения, как помещений, так и системы освещения в целом или отдельных ее элементов.
Данный аспект обязательно должен учитывать проводимый вами расчет.
Варианты расположения осветительных приборов могут быть следующими:

на равном промежутке друг от друга. В данной ситуации они будут создавать общее и равномерное освещение, предотвращая появление теней и плохо освещенных мест в комнате;

Равномерное размещение светильников

зональное. Здесь предполагается концентрация осветительных приборов для более качественного и полноценного освещения конкретной области.

Зональное размещение ламп

Именно на эти варианты размещения и должен опираться проводимый расчет.

Преимущества и недостатки точечных светильников

Эти осветительные приборы обладают целым набором положительных свойств:• дают возможность освещать помещение частично, подсвечивать выбранную зону;• обеспечивают равномерное освещение всей комнаты, чего нельзя добиться при одном только центральном светильнике (люстре);• максимально уменьшают тени объектов;• благодаря малой мощности экономят электроэнергию;• имея маленькие размеры, не занимают пространство;• дают высокую яркость освещения;• имеют большой срок службы.

Именно такие преимущества сделали точечные светильники излюбленным элементом дизайна многих квартир и даже производственных помещений.Недостатков у них гораздо меньше, но они тоже есть:• для 12-ваттных лампочек нужны блоки питания;• специальная конструкция потолка для их установки уменьшает высоту помещения;• большая мощность галогенных ламп может привести к деформации натяжного потолка.

Чтобы минимизировать отрицательные моменты использования точечных светильников, следует перед установкой произвести точный расчет необходимого их количества.

Cпоты потолочные в интерьере: фото в разных комнатах

Если вы не видели расположение светильников на потолке, по схеме довольно сложно представить себе результат. Даже самые простые схемы — по углам, полукругом у одной из стен, вдоль противоположных или прилегающих стен — представить довольно проблематично. Мало того, внешний вид значительно меняется в зависимости от формы, размера светильника, от типа подобранной в него лампы. Ведь есть они с разным углом рассеивания — от узконаправленных (примерно 30-40°) до светящих в разные стороны (120-180°). Потому в этом разделе мы собрали фото схем, причем сгруппировали их по типам помещений, ведь от оформления вид тоже меняется.

Гостиная

В гостиной чаще всего используют люстру, причем чаще всего она довольно большая. Если комната квадратная или близка к квадрату, имеет смысл выбирать симметричные схемы. Они подчеркивают правильную геометрию.

Точечные светильники располагаются вокруг люстры и по углам

Это справедливо только для тех случаев, когда не требуется подчеркнуть зонирование. В этом случае больше подходит асимметрия причем можно использовать споты разные по внешнему виду.

В некоторых зонах количество спотов может быть больше

В гостиных чаще всего используют большое количество источников света, которые разбивают на несколько групп. Это дает возможность варьировать интенсивность освещения в широких пределах.

Зонирование подчеркивается не только светом, но и освещением

Неважно, с люстрой или без, но схемы содержат больше десятка спотов, а чаще — несколько десятков. Так что в данном случае для экономии электроэнергии имеет смысл поставить светодиодные лампы

Да, они намного дороже, но по экономичности им нет равных. Во всяком случае, пока.

Спальня

Подбирать расположение светильников на потолке надо с учетом того, что атмосфера должна быть уютной и расслабляющей. Потому при выборе ламп, надо выбирать их с теплой температурой свечения, то есть те, которые дают чуть желтоватый свет. Ставить в спальне лампы с синим или ярко-белым оттенком не стоит — сложно будет расслабиться.

Свет должен быть теплого оттенка

Схемы освещения спальни обычно большой сложностью не отличаются. Контур из маленьких светильников по периметру помещения, может, несколько большее их количество над кроватью. Вот и все изыски. Чем проще, тем лучше. Задача — создать уютную атмосферу и все подчинено ей.

Если хочется чего-то оригинального

Если в спальне еще есть другие зоны — туалетный столик или даже рабочее место, «добрать» освещенности можно при помощи настенных светильников. Второй выход — установить в этой области большее количество осветительных приборов, ввести их на отдельный выключатель и включать по мере необходимости.

В изголовье кровати обычно вешают бра или на тумбочки ставят настольные лапы

Так что при выборе схемы размещения встроенных светильников в спальне одно из основных правил — лаконичность.

Кухня

Чаще всего кухня, пусть даже и небольшая, разделена на две части. В одной готовят пищу, в другой ее принимают. Разрабатывая схему освещения часто эти зоны подчеркивают. В этом случае споты обычно располагают вдоль кухонного гарнитура, а над столом выстраивают прямоугольник, овал, произвольную фигуру.

Расположение светильников на кухне: две зоны, две схемы

Если кухня совсем маленькая, сложных схем не настроишь. В таких случаях распределяют споты по периметру или вдоль двух стен — противоположных или прилегающих. Это уже надо смотреть по обстановке, но неплохи оба варианта.

В кухнях чаще используются простые схемы

Также неплохо смотрится овал или квадрат. Только не стоит устанавливать в небольшом помещении крупные светильники со сложными плафонами. Они, конечно, смотрятся красиво, но больше подходят для гостиной, в небольшом количестве хороши в спальне. Даже в коридоре и прихожей бывают уместны. Но не в кухне. Во-первых, их мыть очень сложно, во-вторых, в маленьком помещении они не смотрятся. Тут больше подходят лаконичные формы. А вот круг или квадрат — это уже выбор за вами.

Как правильно расположить точечные светильники на кухне

Использовать можно светильники разного типа. Например, как на фото — на длинных ножках. Это, кстати, один из трендов. Плафоны могут быть любой формы, но наиболее распространены цилиндрической или круглой формы.

Собственно вычисления

Схематическое изображение комнаты

Определение расстояния, которое нужно для установки осветительных приборов на потолке (обычном, натяжном или гипсокартонном) сводится к выяснению того, сколько всего понадобится установить в комнате (в спальне, ванной и т.д.) светильников. Уже из этого будет высчитываться расстояние между соседними лампами, чтобы они все смогли уместиться в помещении.
Таким образом, для расчета нам понадобится знать:

тип ламп, устанавливаемых в помещении;
мощность, которую имеет светильник;
общая площадь комнаты, в которой будут размещены выбранные лампочки и светильники.

Зная эти три значения, вы уже сможете сделать грамотный расчет дистанции, которая должна быть между выбранными осветительными приборами.
Но не стоит забывать, что перед расчетом необходимо высчитать такой параметр, как количество самих светильников. Алгоритм действий в этом случае выглядит следующим образом:

выясняем мощность лампы;
далее измеряем площадь имеющегося помещения (умножив длину на ширину);

далее перемножаем площадь на мощность. Запоминаем эту цифру;
затем в паспорте прибора выясняем его световое излучение;
после этого нужно мощность светового излучения поделить на цифру, которую мы получили, перемножив площадь помещения и мощность лампы.

Получившееся в конечном счете (можно округлить в большую сторону) число будет отображать то количество осветительных приборов, которое необходимо установить в этой комнате.
Вычислить расстояние между самими осветительными установками достаточно легко. Для этого нужно знать, что светильники на потолке должны размещаться равномерно. При зонировании комнаты часть лампочек можно располагать немного кучнее.
Выдерживая последовательность вычислений, вы правильно и без особых проблем сможете самостоятельно провести все необходимые расчеты и получить, в конечном счете, точную цифру. При этом погрешность ваших расчетов будет сведена к минимуму.

Как рассчитать необходимое количество светильников в натяжной потолок

Способы рассчитать количество точечных светильников в жилом помещении.

Большинство людей проводят в помещении значительную часть своего времени. При этом многие из них не задумываются о том, что от правильно подобранного освещения зависит не только нагрузка на органы зрения, но и общее эмоциональное и физическое состояние человека.

Точечные светильники направленного света могут использоваться как основной или вспомогательный вид освещения в жилых или производственных помещениях. Довольно часто такой вид светильников применяется в качестве элемента декора. Для того чтобы рассчитать количество точечных светильников, необходимо ознакомится с их мощностью и методикой расчета.

Мощность

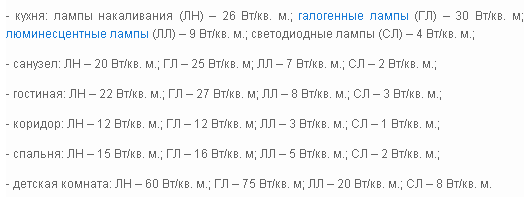

Один из параметров, участвующих в расчёте количества точечных светильников – это мощность осветительного прибора, необходимая для освещения 1 кв.м площади помещения. Для разных типов помещений удельная мощность освещения галогенных ламп (ГЛ) и светодиодных ламп (СЛ) составляет:

Для гостиной: ГЛ – 15-25 Вт, СЛ 5-8 Вт.
Для детской: ГЛ – 20-40 Вт, СЛ – 10-15 Вт.
Для ванной: ГЛ – 15-20 Вт, СЛ – 3-5 Вт.
Для спальни: ГЛ – 13-24 Вт, СЛ – 2-7 Вт.
Для вспомогательных и хозяйственных помещений: ГЛ – 8-12 Вт, СЛ – 2-3 Вт.

Величина удельной мощности освещения указана в виде диапазонов, чтобы можно было учесть личные предпочтения человека по освещённости того или иного помещения.

Методика расчёта

Для расчёта количества точечных светильников необходимо:

Измерить габариты освещаемого помещения и рассчитать его площадь.
Умножить полученное значение на удельную мощность освещения, соответствующую данному типу помещения.
Разделить результат умножения на мощность одного светильника.

Мощность светильника указывается производителем на упаковке.

Общие рекомендации

При установке точечных светильников необходимо учесть, что:

В случае если точечные светильники выступают в роли вспомогательного освещения, в расчёт следует брать только ту часть общей площади помещения, где планируется их установка.
При расчёте количества точечных светильников нужно учесть такие особенности, как угол рассеивания светового потока и наличие поворотного механизма в конструкции светильника.
Установка точечных светильников может осуществляться по периметру помещения, в шахматном порядке или в любой другой произвольной форме по желанию заказчика.
Расстояние между двумя соседними точечными светильниками должно быть не меньше 30 см, а от светильника до стены – не меньше 20 см.
При расчёте и установке светильников необходимо помнить о том, что в процессе эксплуатации они нагреваются и учитывать этот фактор при проведении монтажных работ.
В помещении с высотой потолков свыше 2,8 м количество точечных светильников должно быть увеличено.
При использовании ламп энергосберегающего типа в расчёт следует брать не потребляемую, а максимальную мощность, которую они способны выдать.
По возможности, следует избегать установки точечных светильников над зеркальными поверхностями (альтернативный вариант предполагает точечные светильники поворотного типа).

Запись опубликована автором Андрей в рубрике Все.

Погрешности в расчетах

Обычно лампочки накаливания меняют на светодиодные в процессе проведения ремонта, и впоследствии освещение оказывается недостаточным. Главная причина этого в том, что при расчете количества необходимых светодиодных элементов не учитывался коэффициент отражения от различных поверхностей.

Например, на существенное снижение освещенности в комнате могут повлиять:

темные обои;
ламинат, линолеум темных цветов;
подвесные потолочные конструкции с матовым полотном.

В данной ситуации предполагается общий показатель освещенности.

Световая интенсивность на рабочем столе от светодиодного осветителя, установленного над ним, может быть вполне достаточной. Но уже лежа на диване, читать книгу будет некомфортно, если стеновые поверхности практически не будут отражать световой поток, направленный от потолочного прибора освещения.

Коэффициент отражения можно установить исходя из цветовых оттенков поверхности:

0 % — черный;
10 % — темный;
30 % — серый;
50 % — светлый;
70 % — белый.

Расчет освещенности светодиодными светильниками

Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.

Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.

Методы расчета параметров led-освещенности на производственном объекте:

Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
Точечный метод используют для расчета освещения при установке светильников прямого света.

Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.

Как выбрать светодиодные светильники для помещения

При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:

Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.

Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.

Возможные неточности и погрешности при расчете освещенности

После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:

0% – черный фон;
10% – темный фон;
30% – серый фон;
50% – светлый фон;
70% – белый фон.

Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.

Расчет освещенности объекта в «Центре светодиодного освещения»

Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.

Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.

Способ №2 – Формула

Можно также узнать, сколько требуется спотов, выполнив расчет по площади помещения. Расчетная формула выглядит следующим образом:

N=(S*W)/P;

где:

N – необходимое количество спотов;
S – площадь комнаты, м2;
W – удельная мощность светового потока, (Вт/м2);
P – мощность одного точечного светильника.

Первый вопрос, который у Вас возникнет – «где взять значение W?». Это табличная величина, которая как раз и помогает нам выбрать подходящую освещенность для помещения. Чтобы рассчитать количество точечных светильников, используйте данную таблицу:

Если Вы решили установить светодиодные лампочки, тогда пользуйтесь следующими значениями:

Обращаем Ваше внимание на то, что данная формула подойдет только для грубых бытовых расчетов т.к. в ней не учитывается высота потолка, его материал (подвесной, натяжной или реечный), тип освещения (основное либо дополнительное), отделка и цвет стен и другие немаловажные факторы

Вы также можете принять свою удельную мощность, выбрав более яркие либо более тусклые лампочки в кухню, ванную или же гостиную!

Для примера покажем, как рассчитать количество светильников на потолок в коридоре. Возьмем примерную площадь – 10 квадратов. Согласно таблице уровень освещенности принимаем 1 Вт (для светодиодных ламп), а споты покупаем по 5 Вт. Итого получаем:

N = (10*1)/5= 2 штуки;

Как Вы видите, согласно расчету нам требуется 2 спота для нормального освещения коридора.

Также рекомендуем просмотреть видео, на котором специалист предоставляет описанную технологию расчета:

Пример расчета

Следует также отметить, что если высота потолков в доме превышает 3 метра, удельную мощность светового потока необходимо увеличить в 1,5 раза при расчетах. Надеемся, что теперь Вы знаете, как рассчитать количество точечных светильников по площади комнаты!

Хорошо подобранное освещение – это не только комфорт, но и здоровье ваших глаз. Уровень освещенности отдельных помещений регламентируется сводом правил СП 52.13330.2016, это последняя актуализированная редакция — СНиП 23-05-95 ”Естественное и искусственное освещение”.

Добиться того или иного уровня освещенности, можно правильно подобрав количество светильников или лампочек в них.

Как же высчитать это необходимое количество. Есть 3 способа:

онлайн калькуляторы

расчет по формуле

самый простой — усредненный подсчет по мощности ламп и площади помещений (подходит для светодиодного точечного освещения)

Для чего проводится расчет

Согласно регламентирующей документации (СНиП, СанПин) система освещения в любом помещении должна подчиняться определенным требованиям, которые в первую очередь касаются уровня освещенности. Каждое домашнее или производственное помещение должны иметь свои уровни подсветки, которые реализуются разными типами светильников (аварийного, общего, местного, рабочего и иного назначения). Все показатели степени освещенности для различных помещений приведены в СНиП. Пример уровня подсветки, который должен реализовываться в различных помещениях, приведет в таблице.

Таблица. Уровень освещения для помещений

Такие нормы были разработаны для того, чтобы люди, находящиеся в помещениях не испытывали дискомфорта. Для выяснения оптимального уровня подсветки для каждого конкретного помещения расчет должен учитывать ряд показателей:

вид и предназначение помещения;
вид освещения (общего, аварийного, рабочего или другого назначения);
вид светильников, а также место их расположения (на потолке, стенке, рабочей поверхности);
вид источника света. Для освещения дома и промышленных помещений (охранного, аварийного, рабочего предназначения) расчет может использовать параметры работы (мощность и т.д.) ламп накаливания, светодиодные, люминесцентных и других типов ламп.

Виды лампочек

При этом мало знать вышеприведенные показатели. Расчет должен определить еще и сколько лампочек и светильников нужно использовать для создания требуемого по нормам СНиПа уровня освещенности. А чтобы это выяснить, нужно узнать, какое расстояние будет между используемыми светильниками.
Если же не провести такой расчет, то вам вряд ли удастся создать в помещении приятную для глаз подсветку. Причем наиболее сложен данный расчет для промышленных объектов при организации аварийного, рабочего, общего и других вариантов освещения.
