Сфера использования

Проходные выключатели востребованы при обустройстве системы освещения в следующих случаях:

• длинные коридоры, в которых один из переключателей монтируется в начале помещения, а другой устанавливается в конце;
• многоэтажные жилые домовладения или общественные здания;
• межэтажное лестничное пространство, позволяющее устанавливать коммутационные приборы на разных этажах;
• спальные комнаты, где выключатели устанавливаются рядом с дверным проёмом, а также над спальным местом или рядом с ним.

Особенно востребованы проходные выключатели в уличном освещении, а также для устройства комфортного освещения в подвальных помещениях, террасах, верандах или беседках.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2. то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Для лучшего понимания прочитанного, советую посмотреть следующее видео:

Схемы подключения

Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.

Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.

Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.

Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.

Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.

Проходные устройства: самый сложный в подключении вариант

Даже опытные электромонтеры не все знают, каким образом подключаются подобные изделия. А понимающих, как устроен проходной выключатель света, и того меньше. Это неудивительно, ведь в России они недостаточно распространены, да и в профессиональных учебных заведениях не всегда подобная информация вкладывается в головы слушателей. Лишь в последнее время проходные выключатели стали чаще монтировать в детских садах и других организациях. Для начала следует понять, для чего предназначено это устройство.

Проходные выключатели устанавливаются в больших помещениях с двумя выходами или длинных коридорах. Их задача – обеспечение возможности подачи и снятия напряжения с осветительных приборов с использованием двух и более точек. К примеру, подходя снизу к лестничному маршу, человек нажимает клавишу, зажигая свет. Поднявшись наверх, он использует другой выключатель – лампочки гаснут. При этом возможность управления освещением сохраняется с обоих устройств – его можно осуществить при помощи как верхнего, так и нижнего размыкателя.

Конструкция устройства

Классификация проходных выключателей света напрямую зависит от их конструкции и функционального назначения. По количеству независимых коммутируемых электрических цепей такие устройства разделяют на одноклавишные, двухклавишные и трехклавишные.

Простейший проходной выключатель представляет собой изделие, имеющее три клеммы для подключения проводов, одна из которых является входом, а две  – выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них замкнутой является одна линия, а в другом – вторая. При нажатии на клавишу выключателя его контактная группа меняет свое положение, размыкая при этом одну из цепей и одновременно замыкая вторую. Это и позволяет управлять освещением одновременно из двух мест.

Некоторые модели таких устройств имеют также промежуточное положение контактов, при котором оба они находятся в разомкнутом положении. Трехпозиционный выключатель относится к отдельной группе изделий со своими специфическими задачами и крайне редко применяется в цепях освещения.

Еще одним типом устройств, которые предназначены для управления электроприборами из трех и более мест, являются перекрестные выключатели.

Их конструкция отличается тем, что в ней присутствует пара связанных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу. Такие изделия могут быть выполнены в трех- и двухклавишном варианте. Они предназначены, соответственно, для управления работой трех или двух групп потребителей.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Также рекомендуем просмотреть полезное видео по теме, благодаря которому вы узнаете, как работает проходной выключатель и как его правильно подключить к сети:

https://youtube.com/watch?v=9cG_VmdR4uk

Порядок подключения

Установка проходного выключателя не является слишком сложной задачей. Сделать это почти так же просто, как и установить обычные устройства коммутации.

Последовательность подготовительных действий, которые необходимо сделать при его монтаже, такая же, как и при установке любых элементов электрической проводки:

• Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
• Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
• Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
• Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.

• Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
• Выполняется монтаж пластиковой рамки на лицевую часть устройства.
• Устанавливается клавиша (или клавиши).
• На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.

Схема установки нескольких выключателей

Мы разобрали способ установки коммутаторов при наличии одной или двух-трех групп осветительных приборов. Ведь там требовалось только два выключателя, которые располагаются по общей линии.

Теперь предстоит рассмотреть ситуацию, когда имеется несколько коммутаторов в разных точках. Суть в том, что все они должны управлять одним и тем же светильником.

При необходимости организовать управление осветительным прибором с трех и более мест, не получится использовать другой коммутатор, кроме перекрестного. Здесь одна цепочка является входящей.

Здесь одна цепочка является входящей

Коммутаторы, которые располагаются по обеим сторонам, подключаются по стандартной схеме. Только между ними находится еще один, у которого имеется четыре зажима для соединения проводов. После нажатия на одну из клавиш в этой системе, размыкаются соединенные контакты, и происходит перекрестное замыкание в новой цепи.

Конечно, кроме стандартных одноклавишных устройств, часто используют многоклавишные перекрестные коммутаторы. Такое подключение требуется при наличии нескольких групп светильников. Тем не менее, здесь тоже придется сделать больше соединений с помощью зажимов. Кроме того, неопытный мастер легко перепутает жилы, поэтому следует проявлять внимательность.

Если требуется установка дополнительной точки для «замыкания-размыкания», то монтируется еще один перекрестный коммутатор с подключением проводки к уже установленному устройству.

Перекрестный коммутатор

Мастера рекомендуют выполнять соединения электрической проводки, пропуская проводники в распредкоробку. Тем не менее, для некоторых людей бывает проще сделать это в обход коробки с помощью провода и двух жил.

Как было замечено на практике, это рациональный способ подключения, который не нарушает технику безопасности. Кроме того, подобное подключение позволяет сократить средства на покупку дополнительных проводов.

Распространенные ошибки при подключении

Видео – Подключение проходного выключателя

Несмотря на то, что процесс установки перекрестного выключателя кажется простым, необходимо придерживаться точной инструкции, чтоб не допустить ошибку. В остальном, подобное устройство упрощает процесс управления светильником — придется только в соответствии с правилами выбрать коммутатор.

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. Схема прокладки электрической проводки может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к светодиодной люстре. Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в скрытой проводке или проложенной открытым методом. Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Для лучшего понимания темы рекомендуем к просмотру видеоролик владельца ЭлектроЛ Сервис, поясняющий монтаж и схему подключения проходного выключателя.

Можете задавать вопросы по прочитанной теме. Сейчас вам проще всего поделиться статьей с друзьями в соц сетях через специальные кнопки.

Полезные товары

• Спальный мешок
• Автомобильный держатель телефона
• Бесконтактный индикатор проводки с фонариком

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Коммутация из трех точек

Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.

Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.

Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Выключатели или переключатели: что выбрать?

Перед тем, как оправиться в магазин за приспособлениями для монтажа светильников, следует разобраться в разновидностях приборов, которые используют для электропроводки.

Большинство новичков не разбираются в отличиях между выключателями и переключателями, им может показаться, что это одно и то же устройство. Тем не менее, эти приборы имеют только внешнее сходство, но внутреннее устройство отличается. Такие коммутаторы имеют различный принцип функционирования.

Выключатели и переключатели для бытовых электросетей не отличаются по внешнему строению, но они предназначаются для разных схем

Стандартный выключатель – это простое устройство, которое требуется для размыкания и замыкания электрической цепочки. У него имеется по одному входящему и выходящему проводнику. Конечно, имеются многоклавишные устройства, но это сложная система, которая представляет собой несколько выключателей в одном.

Переключателем называют прибор коммутации, в котором имеется одна входящая цепочка и еще несколько таких же выходящих. Получается, что это устройство как бы перекидывает контакт в разные положения, поэтому его еще называют перекидным.

Если это простой прибор с одной кнопкой, то у него имеется три зажима – входящий и два выходящих. Соответственно, если будет две кнопки, то и зажимов шесть.

Под словом проходной выключатель подразумевается система, которая состоит из переключателей объединенных общей схемой. Такое устройство коммутации монтируется на один и тот же светильник, благодаря чему позволяет его включать и выключать с разных частей помещения.

Сделать проходной выключатель из стандартного устройства невозможно, ведь для этого требуется именно переключатель

Тем не менее, при внешнем осмотре, человек без соответствующего опыта не сможет отличить эти коммутаторы. Ведь это стандартный пластиковый прибор – одноклавишный или многоклавишный. При этом, получится использовать переключатель в качестве стандартного выключателя, но не наоборот. Ведь сделать прибор с двумя контактами трехконтактным уже не получится. В то же время не использовать одну цепочку вполне возможно. Тем не менее, для того чтобы получить управление светильником из разных мест, необходимо приобрести переключатель.

Выключатели с подсветкой: как это работает

Схема подобного устройства схожа с предыдущим вариантом, однако в ней имеются некоторые дополнения. Чтобы понять, как устроен выключатель с подсветкой, стоит вспомнить некоторые моменты из школьного курса физики. Электрический ток течет по пути наименьшего сопротивления – именно на этом законе основана работа подобного размыкателя. Параллельно разъединителю в схему включается неоновая лампочка с сопротивлением со стороны подачи фазы. Получается, что второй контакт напрямую соединен с нулем через люстру или иной осветительный прибор. Этого напряжения вполне хватает для функционирования лампочки внутри клавиши.

При замыкании основного контакта ток устремляется к люстре, где сопротивление стремится к нулю. На подсветке остается его незначительная часть, не способная зажечь неоновую лампочку. При отключении люстры ток снова направляется через сопротивление на подсветку.

Изучив изложенную информацию, упомянутая ранее фраза старого и опытного мастера «как устроен выключатель, выбери правильный ответ», уже не кажется такой сложной. Однако это лишь 2 вида подобных устройств из пяти, а значит, стоит продолжить.

Производители проходных выключателей

Приведенная информация является среднерыночной стоимостью моделей указанных фирм и не может достоверно отображать общей картины ценовых значений всех товаров. Стоимость продукции зависит от ее функциональности, используемых материалов и известности бренда. Например, Legrand Valena и Schneider Electric известные во всем мире торговые марки. Их изделия отличаются высоким качеством, что подтверждается гарантийными сроками, предоставляемыми производителями.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

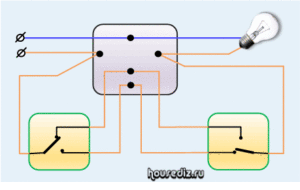

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
