Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

• внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
•  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

1. Защитное заземление.
2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники

Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике

Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

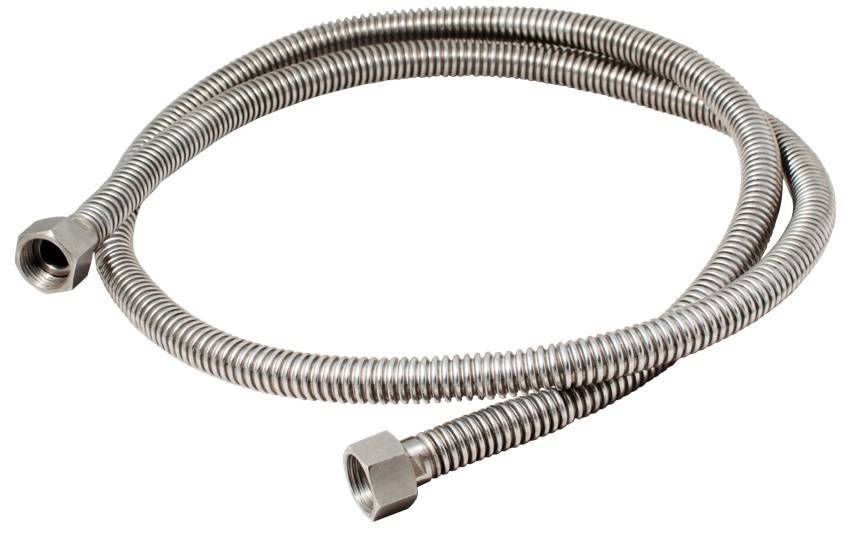

Для присоединения устройств к газу применяют два вида соединений:

• плотная стальная или медная трубка;
• эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Установка оборудования на кухне

Как у любого другого оборудования, к установке варочных панелей, электрических духовок, вытяжных систем имеются свои требования. Зачастую данные приборы потребляют много электроэнергии, что вынуждает к монтажу отдельных розеток и силовых линий. Во избежание ненужных трудностей с подключением техники следует грамотно составить план разводки электрики на кухне.

План разводки электрики

Кухонное помещение считается одним из наиболее нагруженным по энергозатратам помещений. Холодильник, современные плитки, микроволновка, электрический чайник, а также посудомоечные машины требуют большую мощность. Если проводка не справляется с потреблением всех бытовых приборов, сеть перегружается, что может привести к неполноценной работе устройств, их преждевременной поломке и даже к пожару.

Помимо технической стороны вопроса важно определиться с размещением бытовой техники. Это позволит установить нужное количество розеток во всех требуемых местах, что положительно скажется на интерьере кухни, потому что отпадет потребность в применении удлинителей и тройников

Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов.

Монтаж электропроводки является очень ответственным этапом отделки кухонного помещения. От качества выполнения электромонтажа зависит полноценность работы бытовых приборов и срок их службы. Неграмотно сделанный ремонт приводит к возможности выхода оборудования из строя и грозит пожаром в помещении. Нужно учитывать то, что со временем приборы могут заменяться на более современные, которые, в свою очередь, потребляют большую мощность. В связи с этим желательно сделать расчёт мощности с запасом на будущее, что в будущем поможет избежать затруднений.

Вне зависимости от того, сколько всего оборудования будет размещено на кухне, многие современные устройства требуют отдельных розеток и силовых линий. Отдельные розетки нужны для следующих приборов:

1. Духовой шкаф, варочная панель, посудомоечная машина.
2. Холодильник.
3. Стиральная машина.

Схема подключения электрической плиты и меры предосторожности

Независимо от того как будет устанавливаться духовка (с воздушным или водяным охлаждением), весь процесс подключения должен быть выполнен правильно. Лучше всего доверить данный процесс профессионалам, потому что при самостоятельном подключении можно ошибиться, и это приведет к выходу из строя прибора.

Стоит обратить внимание на одно существенное преимущество современных квартир: в них уже предусмотрена специальная розетка или раздаточная коробка. Владельцам частных домов или старых квартир ее придется устанавливать самостоятельно

Для того чтобы самому , необходимо иметь в наличии:

• трехжильный кабель с сечением 4-6 мм. Размер сечения зависит от его длины — чем длиннее кабель, тем толще сечение. Все это также влияет на возможности выдержки показателя напряжения;
• потребуется отдельный автомат, который будет устанавливаться в щиток. Он нужен для подключения бытовой техники. Выбирать стоит устройство на 32 или 40А, этот показатель зависит от размера сечения;
• УЗО – устройство защитного отключения, которое защищает дорогую технику от перенапряжения.

Категорически запрещено использовать:

• удлинитель;
• переноску;
• наращивать и соединять питающие провода;
• другие материалы, не предусмотренные заводом изготовителем.

Не разрешается для ухода за шкафом применять ЛВЖ, мокрую ветошь, моющие средства на водно-эмульсионной основе и грубые обтирочные материалы.

Требования по материалам и сопутствующим средствам — согласно инструкции по эксплуатации. Не рекомендуется вносить изменения в заводскую конструкцию, отличающуюся от стандартной, предусмотренной фирмой-изготовителем.

Пример таблицы для установки перемычек

Разрешается укладка питающего кабеля в гофру, потому что она не горит и не поддерживает горение. Обезопасить себя можно следующим образом: выполнить кабель-канал из негорючего асбоцемента либо выбрать материал, который соответствует нормативу неразрушаемого контроля.

После длительного перерыва в эксплуатации выполнить те же операции, что и при первичном подключении. Подсоединяйте духовку только после того, как полностью убедитесь в полной безопасности. Рядом не должно быть посторонних предметов, которые могут привести к нарушению процесса подключения.

Обеспечение безопасности

Однофазная схема подключения

Применяются следующие меры безопасности:

• предохранители;
• самовосстанавливающиеся триоды;
• трансформаторы и автотрансформаторы;
• газоразрядные устройства;
• ОПН.

Существуют 2 вида подключения: звезда/треугольник (220/380 В). С учетом того, что сеть 220/380 работает в схеме с изолированной нейтралью, при отсутствии дополнительного заземляющего контура, его необходимо установить.

Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!

При евростандарте штепсельные разъемы различаются на евро-1 и евро-2. Варианты выполнения: горизонтальное и вертикальное («L», «0», «земля»). Для однофазной и трёхфазной цепи: А, В, С, 0 либо земля.

После проведенного монтажа и установки, вынимаем заднюю панель шкафа, убедившись в наличии распределительной коробки в штатном месте, определяется положение питающего провода и заземления.

Использование клеммной колодки для электроподключения

Классификация и расцветка проводов строго регламентируется ГОСТ.

• серый – фаза;
• белый — ноль;
• синий – защитное заземление.

На сегодняшний день широко используется гамма расцветок: желто-зеленый, красно-белый, черно-коричневый, которые применяются в защитном заземлении. После вскрытия панели, слева направо должны быть обозначены классификаторы напряжения: «А», «0», «земля».

• фаза «А» не должна иметь разрывов на другие коммутационные аппараты. При нагрузке сети, которая превышает установленную мощность, монтаж или перемонтаж должен быть выполнен в соответствии с правилами;
• установка УЗО выполняется с условием того, что при вводе в жилое помещение до разрыва не был установлен прибор идентичного типа;
• нулевой проводник должен иметь сечение больше ½ фазного провода и усилен двойной изоляцией типа ПВХ, ПВХС, ПВХС 2 У;
• далее нужно подать питание на блок управления при помощи специальных клавиш. Управлять можно как дистанционно, так и с ПУ.
• при стационарном подключении духового шкафа, имея отдельную группу по снабжению электрического питания, следует учитывать мощность, подаваемую на поверхность нагрева;
• при условии режима «таймер» рекомендуется установить температуру нагревательного элемента в положение «минимум». Подать питание на устройство, убедиться в наличии напряжения на устройстве, красная лампа сигнализирует о наличии напряжения сети.

Правильное расположение вытяжки

Существует несколько вариантов того, как осущствить подключение вытяжки на кухне к электричеству. Есть способы, которые отличаются наибольшей функциональностью:

• Настенные, наиболее распространенные. Устанавливаются непосредственно над плитой.
• Встраиваемые внутрь кухонного гарнитура
• Подвесные, подвешиваемые между плитой и кухонным шкафом.
• Угловые, монтируемые в угол стены.
• Островные — редкий для домашней кухни вариант, при котором плита и духовка стоят посреди помещения.

После приобретения нужной вытяжки, нужно правильно ее установить и подключить к сети.

Монтаж следует проводить тогда, когда вся остальная техника и кухонный гарнитур уже установлены на свои места. Особенно это необходимо при встраиваемом виде прибора.

При установке вытяжки домовая система вентиляции нарушается, в связи с чем рекомендуется приобретать дополнительный короб с клапаном. Принцип его работы заключается в том, что при выключенной вытяжке он закрыт крышкой, а воздух выходит в вентиляцию самостоятельно. При включении клапан под напором воздуха перекрывает отверстие естественной вентиляции, что исключает явление обратной тяги.

Вне зависимости от того, какой вид расположения у вытяжки, она устанавливается не ниже 60ти см от поверхности плиты, а окончательная высота не должна создавать неудобства для пользователей.

Монтаж вытяжной системы может выполняться с помощью дюбелей. Если креплению на дюбеля мешают газовые трубы или другие коммуникации, можно выполнять монтаж на саморезы-шпильки. Их конструкция состоит из резьбовой части, которая вкручивается в стену, а с другого конца находится резьба под гайку, что позволяет устанавливать вытяжку на удобном от стены расстоянии.

Затем на горловине зонта вытяжки с помощью хомута фиксируется гофра, после чего производится подключение в розетку. Если вся конструкция работает правильно, то гофру можно подсоединять к вентиляции. Места соединения желательно качественно укрепить герметиками, это улучшит отвод воздуха. Следует помнить: чем меньше изгибов на гофре и общая ее длина, тем лучше будет тяга.

Фильтры нужно периодически промывать, а подшипники вентилятора смазывать. Прочищать гофру следует не менее 2 раз в год во избежание загрязнений, которые приведут к нарушениям вытяжной системы. При желании можно сделать отдельную вентиляционную шахту под вытяжку. Часто для этого делают отверстие в наружной стене, и система отводит воздух из помещения на улицу.

Так как вытяжка является оборудованием с относительно малой мощностью, для ее подключения не применяются такие требования, как к розетке для варочной панели и духового шкафа. Вариантов того, как подключить вытяжку на кухне к электричеству есть несколько, и можно выбрать между отдельной розеткой или подключением в общую линию. При размещении отдельной розетки располагать ее лучше там, где кабель и розетка не будут загрязняться.

Перед обустройством кухни очень желательно составить схему расположения всех бытовых приборов, кухонного гарнитура, водопровода и мебели.

План позволит точно определить расположение розеток на кухне для встраиваемой техники. Для того чтобы встроить приборы правильно требуются отдельные силовые линии для каждого устройства. Это позволит избежать проблем перенагрузки в сети, которые могут привести к печальным последствиям — преждевременному выходу из строя электроприборов, полному отказу их работы или даже возгоранию проводки в квартире.

Установка бытовой техники на кухне — процесс, который лучше доверить профессионалам, поскольку любые оплошности и неправильный расчёт электропроводки могут доставить много проблем для проживающих в квартире людей.

Электропечь: как правильно подключить прибор

Электрическую печь подключить гораздо проще, чем комбинированную. Ее подключение может выполняться одно-, двух- и трехфазным способом. Если электрическая сеть имеет напряжение 220 В, то рекомендуется использовать первый вариант. Если напряжение составляет 380 В, то стоит использовать двух- и трехфазное подключение.

Однофазное подключение

После проведенного монтажа и установки вынимается задняя панель духового шкафа, на которой указана схема подключения к электрической сети. Определяется положение питающего провода и заземления. Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!

Внутридомовая проводка в многоквартирных зданиях исполнена с применением трехжильного кабеля. Для правильного подсоединения новой электрической печи, используются специальные перемычки, выполненные из меди сечением не менее 6 мм, которые находятся в распределительной коробке.

Схема соединения

Предлагается следующая схема подсоединения:

Винты под № 1, 2, 3 соединяются шиной с символом «L»;

• следующее соединение будет между винтами № 4, 5 с символом «N»;
• последний винт с буквами «PE» применяется для подключения заземления.

Провода необходимо расположить в следующем порядке:

• коричневый провод – фаза, которая соединяется с клеммами L 1, 2, 3;
• темно-синий – фиксируется на № 1 и № 2;
• зеленый – это заземление, которое крепится к надлежащей клемме.

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Выполнив все необходимые мероприятия по установке и подключению, проверяется работоспособность духового шкафа. Если при подаче электропитания ничего не искрит, отсутствует дым и запах гари, световая индикация функционирует, это означает, что подсоединение проведено правильно согласно заводской инструкции.

Как правильно подключить духовой шкаф к электричеству

Для того чтобы правильно произвести подключение духового шкафа к электрической сети, стоит выполнить следующие рекомендации:

1. Ознакомиться с инструкцией по эксплуатации данного устройства. Определить тип сети и место установки. Духовой шкаф имеет преимущества перед другими моделями в вариантах установки: он работает только от электросети, для него не нужен газ;

2. Большинство производителей равняются на систему ISO. Габариты (высота и ширина) должны соответствовать размерам кухонного гарнитура. Обязательно должна присутствовать вытяжная вентиляция согласно СНиП. Допустимые габариты: низ 50 мм по горизонтали от соприкасающихся предметов, по вертикали — 50-70 мм, при наличии хорошо вентилируемого воздушного зазора;

3. Обязательным условием является расстановка бытовой техники по отношению друг к другу. Не рекомендуется ставить шкаф рядом с другими приборами: стиральной и посудомоечной машиной, кофемашиной, диммерами.

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене.

Схема подключения варочной панели

Как подключить варочную панель

Мощность электрического духового шкафа

Как установить силовую розетку

Как установить розетку самостоятельно

Подключение электроплиты к однофазной сети

Объявления на НН.РУ — Стройка

Продаю функциональный стол для дома. Новый! Ширина: 40 см * 90 см высота от пола: 76 см длины стола в раскладке: 40, 90, 140, 190, 240. Цена: 18 000 руб.

Кирпич силикатный белый пустотелый . Лицевой высококачественный кирпич . На поддоне :336 шт. Доставка по всей области . Звоните . Цена: 8 руб.

Продаю трубу 630х9 п/ш передел отличного качества. В наличии на складе в г.Богородск Нижегородской области. Цена 40000-42000 с НДС.

Продаю трубу 630х9 п/ш передел отличного качества. В наличии на складе в г.Богородск Нижегородской области. Цена 40000-42000 с НДС.

Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж.

В Нижнем Новгороде во второй раз пройдёт фестиваль уличного кино. Короткометражки молодых российских режиссёров можно будет бесплатно.

В Московском районе Нижнего Новгорода произошёл несчастный случай: девочка раскачивала подругу, но качели внезапно упали. В результате.

У многих из нас есть тезки, а уж у Ивановых, Кузнецовых, Смирновых, Сидоровых… их не перечесть. В этом нет ничего страшного, хотя.

Виды духовых шкафов

Перед подключением духового шкафа нужно выяснить его мощность

Правильное подключение электрической духовки возможно в случае, если пользователь заранее разобрался с типом купленной модели. Она зачастую продается в комплекте с варочной панелью, а иногда – отдельно. По этому признаку изделия делят на зависимые и независимые образцы. Согласно инструкции первые из них должны подключаться к источнику электроэнергии вместе с панелью, что заметно усложняет предстоящие работы. Как правило, эти два изделия располагаются рядом и имеют общую панель управления.

Между собой приборы соединяются отдельным кабелем, обеспечивающим их совместную коммутацию в процессе эксплуатации.

Независимые духовки – это полностью автономные устройства, подключение которых к источнику электроэнергии ничем не обусловлено. В связи с этим зону их установки в пределах кухни можно выбирать по своему усмотрению, что следует отнести к преимуществам моделей без плиты.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.
