Что делать, если вода в ванной комнате бьёт током?

Для жильцов частных домов решение данной проблемы очевидно, и кроется оно в монтаже заземления, при условии что электропроводка и электроприборы в доме полностью исправны. Вообще, не рекомендуется подключать стиральную машину или водонагреватель без заземления, поскольку это опасно для жизни.

В том случае, если заземления нет и возможность его сделать также отсутствует, то нужно хотя бы предусмотреть установку элементарных средств защиты на электроприборы установленные в ванной комнате. К таким средствам защиты относится УЗО. При утечке тока устройство защитного отключения автоматически отключит электроприбор от сети.

Для жильцов квартир, следует предусмотреть установку системы уравнения потенциалов (СУП или ДСУП). Для этих целей корпус ванны, водонагревателя, стиральной машины соединяют в единую коммуникационную сеть с обязательным подключением к шине заземления. Система уравнения потенциалов может быть, как индивидуальной, так и общедомовой, поэтому нужно поинтересоваться, нет ли в щитке соответствующей шины.

При этом стоит понимать всю важность и опасность предстоящих работ. Уж слишком велик риск сделать только хуже, без соответствующих навыков и знаний

Поэтому следует подключить к решению данной проблемы электриков жилконторы, ну не должны жильцы многоквартирных домов решать подобные проблемы самостоятельно.

Перечень возможных причин

Итак, для начала поговорим о том, из-за чего струя воды с крана или же сама ванна щиплет пальцы. Проблемы могут быть как из-за неисправности Вашей проводки, так и по вине соседей. В первом случае основными причинами ударов током считаются:

• Стиральная машинка либо водонагреватель не заземлены и при выходе из строя бьются током. Если до сих пор Вы не сделали заземление в частном доме, то как можно быстрее решите этот момент. Желто-зеленый провод, именуемый также «землей» защитит Вас при утечках электричества, тем самым кран либо трубы не будут щипаться. О том, как заземлить проводку в квартире мы также рассказывали.
• Повреждение изоляции в проводке. Очень часто причиной неисправности является перебитый провод в стене, который, собственно, и создает утечки электрического тока на металлический кран, ванну и влажные стены. Найти обрыв провода в стене можно с помощью специального прибора для поиска скрытой электропроводки. Если у Вас нет навыков в использовании таких приборов, можете ознакомиться с нашей инструкцией либо вызвать профессионала, чтобы он нашел проблемный участок.
• Если струя воды из крана бьет током, то вероятнее всего произошел выход из строя ТЭНа водонагревателя. Проверить этот момент можно с помощью мультиметра, опять-таки, если знать, как им пользоваться. Если Вы живете в квартире, то, возможно, водонагреватель сломался у соседей, в результате чего вода из смесителя щиплет пальцы.
• Также, в случае с квартирой, довольно часто весьма необразованные соседи делают заземление в ванной, подключая провод PE к стояку. Как результат — при утечках у них в квартире током бьет Вас. Сюда же можно отнести еще один неблагополучный случай. Некоторые соседи пытаются сэкономить на электроэнергии, подключив нулевой провод к водопроводным трубам, что позволяет отматывать электросчетчик. Как Вы понимаете, при таком подключении электричество будет проходить по трубам и к Вашей ванной, в результате чего, кран и влажные стены будут немного бить током.

Выше мы указали основные причины,почему Вам может немного пощипывать пальцы в ванной. Теперь поговорим о том, как самому решить каждую из проблем.

Предварительный расчет и составление схемы подключения

В первую очередь надо определиться, где и какая бытовая техника будет устанавливаться в ванной комнате, какова их потребляемая мощность. Посчитать сколько будет розеток и выключателей осветительных приборов, выбрать их места размещения. С увеличением требований потребителей и развитием технологий появилось большое количество бытовой электрической техники для ванной комнаты:

• стиральные машины;
• нагревательные бойлеры;
• краны нагревающие проточную воду;
• электрические теплые полы;
• электровентиляция;
• Джакузи, полотенцесушители;
• Системы электронного управления и защиты от утечки воды;
• Электробритвы, зубные щетки, фены для сушки волос и другие бытовые приборы.

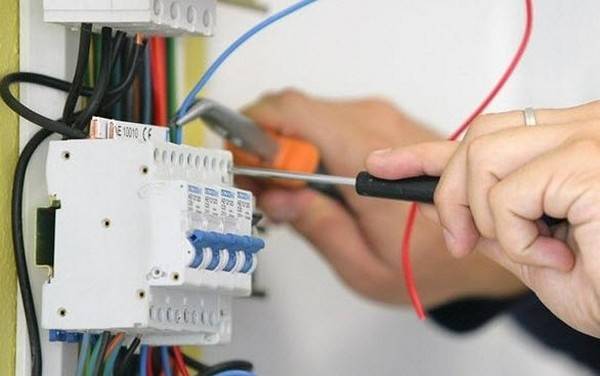

В щитке для этих приборов ставятся отдельные автоматы и устройства защиты от прикосновения

Особое внимание надо уделить вопросам заземления корпусов элементов электропроводки и бытовой техники, металлических труб. Это делается для выравнивания электрических потенциалов между всеми составляющими схемы, что исключает поражение электрическим током

Схема подключения заземления для выравнивания потенциалов

Для заземления отдельных элементов используют медный провод сечением не менее 4 мм2, ПВ-3 1*6 с желто-зеленой изоляцией.

Как исправить ситуацию?

Если Вы живете в частном доме, обязательно сделайте заземление проводки и соответственно, если оно есть, проверьте целостность контура, замерив его сопротивление. Также убедитесь в том, что водонагреватель либо стиральная машина исправны. Сначала отключите их от сети и если удары током прекратятся, переходите к поиску неисправности. Поиск пробоя в проводке определить достаточно сложно, не имея определенных навыков, однако, если есть желание, попробуйте сделать ревизию всех розеток, выключателей, а также проверить проводку в стене специальным тестером. Кстати, сами розетки в ванной должны иметь степень защиты IP 44 и выше. Выключатели лучше располагать снаружи из соображений электробезопасности.

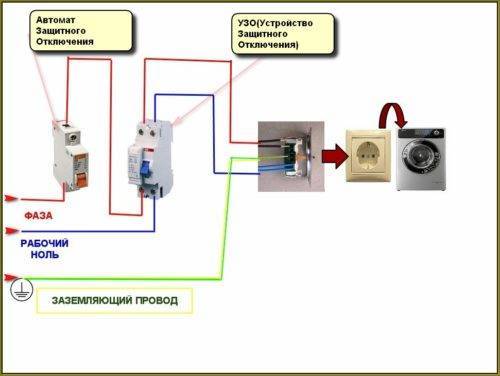

Также нужно обязательно защитить электроприборы устройством защитного отключения, которое моментально будет отключать электроэнергию на обслуживаемом участке, если обнаружит утечки тока. Для ванной комнаты рекомендуется выбрать УЗО с характеристикой срабатывания 10 мА.

Еще один важный момент — наличие общедомовой и индивидуальной системы уравнивания потенциалов, которая объединяет в себя все трубы в комнате, раковину и саму ванну с шиной заземления. Убедитесь что у Вас в квартире присутствует такая система, и что не менее важно — проверьте ее работоспособность

Ну и, если Вы убедились, что стиральная машинка с бойлером целые, а проводка исправна, но при этом в ванной пробивает током, смело идите к соседям и выясняйте, какие проблемы могу быть у них в квартире. Если Вы уверены, что они отматывают счетчик таким образом либо просто сделали небезопасное заземление, в результате чего Вас бьет током, обращайтесь с заявлением в Вашу обслуживающую организацию, которая придет с проверкой и выяснит, в чем дело.

Вот и все, что хотелось рассказать Вам о данном вопросе. Надеемся, теперь Вы знаете, почему в ванной бьет током вода из крана, стены либо сам смеситель и что делать, чтобы решить проблему!

(Visited 502 times, 1 visits today)

Уравнивание электрических потенциалов в ванной комнате

Понятие уравнивание потенциалов подразумевает параллельное подключение всех токопроводящих конструкций, к которым возможно прикосновение человека к заземляющей шине. Это делается с целью исключения разности потенциалов между ними, в противном случае межу элементами ванной комнаты, например краном и корпусом стиральной машины возникает напряжение.

Если повредится изоляция фазного провода и на незаземленный корпус машины поступит 220В, а  кран будет иметь надежное заземление с нулевым потенциалом, разность потенциала между ними будет 220В.

U пот = Uкорп – Uкран = 220В – 0В = 220В.

При одновременном прикосновении человека к корпусу и крану из за, разности потенциалов в 220В ток от корпуса через человека потечет к заземленному крану. Удар электрическим током может привести к трагическим последствиям. Поэтому все токопроводящие элементы в помещении с повышенной влажностью надо заземлять на общий контур заземления. В этом случае при коротком замыкании фазы на корпус сработает защитный автомат, цепь будет отключена.

Диагностика проблемы

Если вы заметили, что вода из-под кранов в ванной бьется током, необходимо срочно выяснить, почему это происходит, а затем устранить эту неисправность. Из-за отсутствия или некорректной работы заземления человек, который пользуется краном может получить серьезный удар током, сильно пострадать или даже умереть.

Чтобы выявить причину пробивания заряда на водопровод лучше обратиться к профессионалу, который выполнит полную диагностику и скажет, что делать дальше.

Самостоятельно разобраться в причинах бьющейся током воды нужно обратить внимание, когда при ее использовании появляются неприятные ощущения:

• Если неисправность проявляет себя только в какое-то определенное время суток, к примеру, вечером, то причины, ее вызывающие, обычно носят внешний характер. Так как все внутренние проблемы с заземлением наблюдаются постоянно.

• Если ток пробивает постоянно, то причина скорее всего внутренняя, то есть проблема возникает где-то в пределах вашей квартиры. Чтобы более конкретно определить источник неисправности, необходимо обследовать все розетки и электрические приборы на наличие заземления.
• Если в помещении ванной чувствуется запах горелой изоляции, провода и розетки нагреваются, то проблема однозначно в проводке. Возможно, она просто не рассчитана на такое количество мощных приборов, из-за этого заряд на воду.

Требования к электропроводке в ванне

Ранее в ванных комнатах по причине повышенной влажности допускалось устанавливать светильники в влагонепроницаемом корпусе, выключатели и розетки выносились за пределы помещения. Часто самостоятельно установленные выключатели и розетки приводили к кроткому замыканию, выходу из строя бытовой техники, ударам тока при прикосновении к стиральной машине, кранам, ванной, плиточному покрытию и даже к струе воды.

Чтобы исключить подобные случаи, с появлением более совершенных элементов электропроводки и продвинутых технологий требования существенно изменились, они включают следующие основные пункты:

• Все элементы электропроводки, кабели, осветительные приборы, выключатели должны иметь защиту от влаги;
• В цепи освещения и розеток устанавливается отдельный автомат защиты и УЗО (устройство защиты при прикосновении);
• Цепь электропроводки в ванной комнате оборудуется отдельным контуром заземления;
• Рекомендуется использовать светильники, рассчитанные на питание 12В, идеально подходят светодиодные изделия. Они имеют надежную влагозащиту, долговечны, экономичны с точки зрения потребления энергии и отлично освещают пространство.
• Металлическая ванна, водопроводные трубы, раковины, корпуса бытовых электроприборов через шину контура заземления соединяются в систему уравнивания электрических потенциалов.

ПУЭ (правила устройства электроустановок) не определяют, какой метод проводки применять — открытый или закрытый. Для более эстетичного интерьера и надежной защиты рекомендуется закрытая проводка

В любом случае особое внимание надо уделять выбору кабеля и распределительных коробок, они должны иметь надежную защиту от влаги

Кабель в резиновой оболочке

Как обезопасить себя при использовании электричества в ванной?

Если вы обнаружили, что в ванной комнате имеются проблемы с заземлением, то пользоваться водой в этом помещении будет небезопасно. Даже диагностировать самостоятельно причину неисправности должен профессиональный электрик

Важно не откладывать эту задачу в долгий ящик, а сразу приступить к устранению поломки. Для этого необходимо:

1. Если причина пробивания током внешняя, то необходимо поговорить с соседями, выяснить не меняли ли они водопроводные трубы на пластиковые, не устанавливали мощную бытовую технику без заземления. Если соседи на контакт не идут, можно привлечь контролирующие органы, которые выявят нарушения при прокладке проводки и обяжут их устранить.

2. Если причина, почему при использовании воды в санузле вас бьет током, внутренняя, то неисправность нужно искать внутри вашей квартиры. Для этого необходимо специальное оборудование, которое поможет установить утечки тока, измерить сопротивление, а также выявить незаземленные приборы.

Выбор розеток для ванной

На входе и выходе проводов установлена конусная резиновая муфта, под разные диаметры кабеля

Обратите внимание, срезая верхнюю часть муфты учитывайте Ø кабеля. Часто допускаемая ошибка, если срезается самый низкий уровень отверстие может получится больше Ø кабеля, в этом случае конструкция будет не герметична

Желательно устанавливать розетки, имеющие защитные крышки от брызг, и контакты заземления, при этом обязательно учитывайте предельно допустимые электрические параметры.

Розетки с надписью 10А IP – 55 обозначают, что они рассчитаны на ток в 10А с классом влагозащиты IP – 55. Такие изделия вполне удовлетворяют требованиям для ванной комнаты.

Причины и опасность разрядов

Прежде чем вызывать электрика из ЖЭУ или частной службы, необходимо понять, что именно является причиной, по которой ваша ванна 210 сантиметровой длины внезапно превратилась в электрический стул.

• Использованная соседями в качестве нулевого провода металлическая труба вполне может быть одной из таких причин. Это поможет выяснить сантехник;
• Часто встречаются нарушения целостности проводки или изоляции розетки в комнате, особенно это характерно для старых домов с давно не ремонтированной системой энергоснабжения. Здесь поможет разобраться электрик;
• Подключение стиральной машинки, при котором мастер проигнорировал вопрос заземления, так же является одной из частых причин «гуляющего тока». Причем встретить его можно не только в санузле, но и в кухне или туалете;
• То же самое можно сказать о подключении водонагревательных приборов. Как имеющие непосредственный контакт с водой, они представляют в этом смысле немалую опасность, особенно если произошла протечка и вода льется на пол. Не удивляйтесь, если вода протекла у соседей, а электричество шалит у вас – такое тоже возможно.

Если вам кажется, что незначительный разряд тока не представляет опасности, и им можно пренебречь, то вы глубоко ошибаетесь. Любой из таких ударов может оказаться фатальным для человека со слабым сердцем или кардиостимулятором, тем более что сила разрядов со временем может возрастать.

Что делать?

Так как наиболее распространенной причиной, по которой акриловые ванны внезапно начинают бить своих хозяев током, является отсутствие заземления, в первую очередь необходимо позаботиться о нем. Подведите все крупные электроприборы и металлические предметы, стоящие на полу (к ним относится и металлический каркас, на котором стоит ваша ванна длина 200 см), к единому заземляющему контуру, который выходит к электрощиту. Этот контур обычно выполняется из медного витого кабеля сечением от 3 мм, который последовательно подводится ко всем приборам. К каркасу провод подсоединяется через специальное ушко, которое можно просверлить самостоятельно.

Проверьте изоляцию всех проводов. Для этого можно отключать по очереди все электрические устройства и проверять скрытые участки цепи при помощи специального тестера. Если вы не профессионал и даже не любитель в электрике, то лучше не рискуйте своим здоровьем и электроснабжением подъезда, а сразу обратитесь к специалистам.

Может случиться и так, что кто-то из соседей решил подключить заземляющий контур к трубе. Если личных аргументов будет недостаточно, то всегда можно написать жалобу в управляющую компанию или другие административные органы. Не пренебрегайте установкой УЗО – это защитное устройство между электроприборами и щитком, которое реагирует на «блуждание» тока даже в 30 мА. Может быть небесполезной и система уравнивания потенциалов (СУП). Обычно их ставят на дом целиком, однако и в отдельно взятой квартире в ней есть смысл. Замените все розетки на встраиваемые, а выключатели с керамическим основанием должны непременно быть заземлены. При соблюдении всех правил проведения проводки и заземления в санузле, вы больше не зададитесь вопросом о том, почему бьет током в ванной.

Из-за чего вода в ванне бьёт током?

Проблемы, из-за которых в ванной комнате полотенцесушитель, ванна или вода из крана может бить током, кроются либо внутри квартиры, либо за её пределами. Поэтому, осуществляя поиск данной проблемы, сразу следует разделить внешние и внутренние причины.
К внутренним причинам, из-за которых вода может бить током, относятся проблемы связанные:

1. С электропроводкой;
2. С выходом из строя какого-то электроприбора (например, водонагревателя);
3. Неправильно осуществлено подключение заземления или зануления.

Чаще всего проблемы внутри квартиры возникают с неисправностью электропроводки. Например, нарушения в изоляционном слое, могут стать причиной, из-за которой кран бьет током. Также, неисправность в ТЭНе водонагревателя, запросто может стать причиной возникновения данной проблемы.

В том случае, если с электропроводкой в доме никогда проблем не было, то, возможно, проблемы кроются где-то за пределами квартиры. Как было сказано ранее, чаще всего они возникают в старых постройках, и из-за так называемых «умельцев на все руки», которые решили самостоятельно сделать только у себя заземление или отматывают электросчетчик.

Проблемы могут возникнуть и в том случае, если у соседей неисправен ТЭН водонагревателя. Как быть в таком случае, с чего начать поиск проблемы?

Как найти утечку тока в ванной комнате?

Выше было сказано, что существует несколько причин, из-за которых вода в ванне может бить током: внутренние и внешние. Конечно же, начать нужно с поиска проблемы внутри квартиры или дома.

Для начала присмотритесь, может вода бьёт током, только тогда, когда включён бойлер или стиральная машина. Следует отключить все электрические приборы, и снова проверить, не происходит ли утечка тока в данном случае.

Само собой разумеется, что если при выключении стиральной машины, например, или водонагревателя проблема полностью исчезает, то соответственно причина кроется именно в электроприборах. О том, как её решить, будет рассказано ниже.

Далее необходимо провести ревизию розеток и определить состояние электропроводки

Особое внимание следует уделить электропроводке в ванной комнате, насколько близко она расположена к металлическим трубам, нет ли каких-либо повреждений на отдельных её участках
