Описание

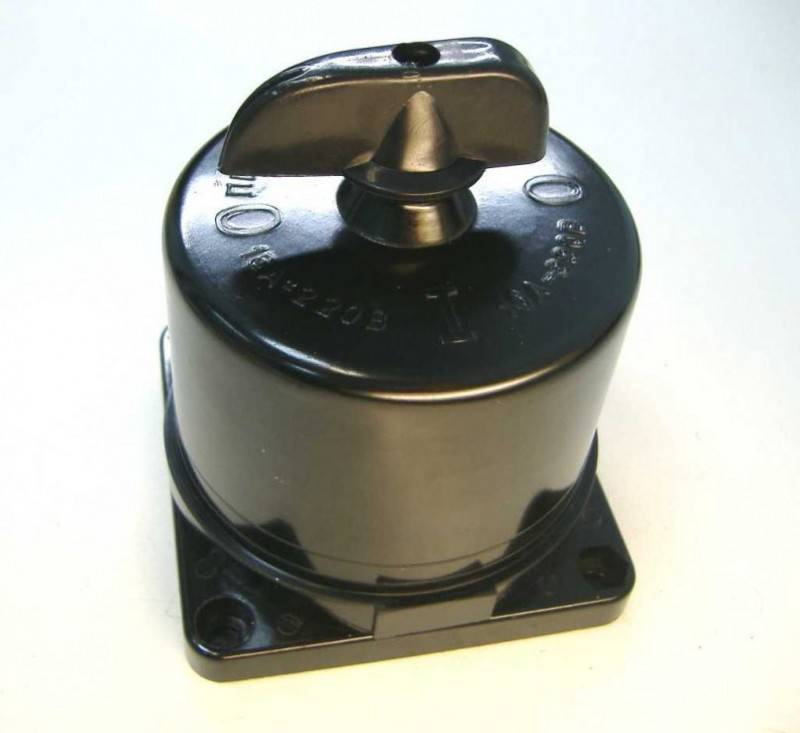

Все пакетные выключатели относятся к низковольтным электрическим приборам, осуществляющим коммутацию в электрических цепях. Конструктивно пакетный переключатель может иметь один, два или три полюса. В разговорной речи среди специалистов эти устройства также называются пакетниками.

дифференциального автоматического выключателя

Основными преимуществами этих устройств являются компактные размеры и наличие большого коммутационного ресурса. Они обеспечивают высокую степень электробезопасности при коммутационных операциях. Ранее малогабаритные пакетные переключатели устанавливались в каждой квартире или доме. В настоящее время им на замену приходят двух- или трехполюсные автоматические выключатели.

Принцип работы прибора

Принцип работы пакетника довольно прост: во время поворота ручки на 90 градусов натягивается пружина, которая оказывает воздействие на шайбу. Фиксаторы корпуса помогают в её стабилизации. Затем движение передаётся на контакты и они, в зависимости от изначального положения, замыкаются (ток начинает поступать) либо размыкаются (ток прекращает поступать). Дисковый пакетный переключатель работает только в режиме включить либо выключить. Кулачковый прибор можно программировать, переключение контактов при этом зависит от положения самого пакетника.

https://youtube.com/watch?v=NGGsS6Rqkps

Разновидности

В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:

• открытые;

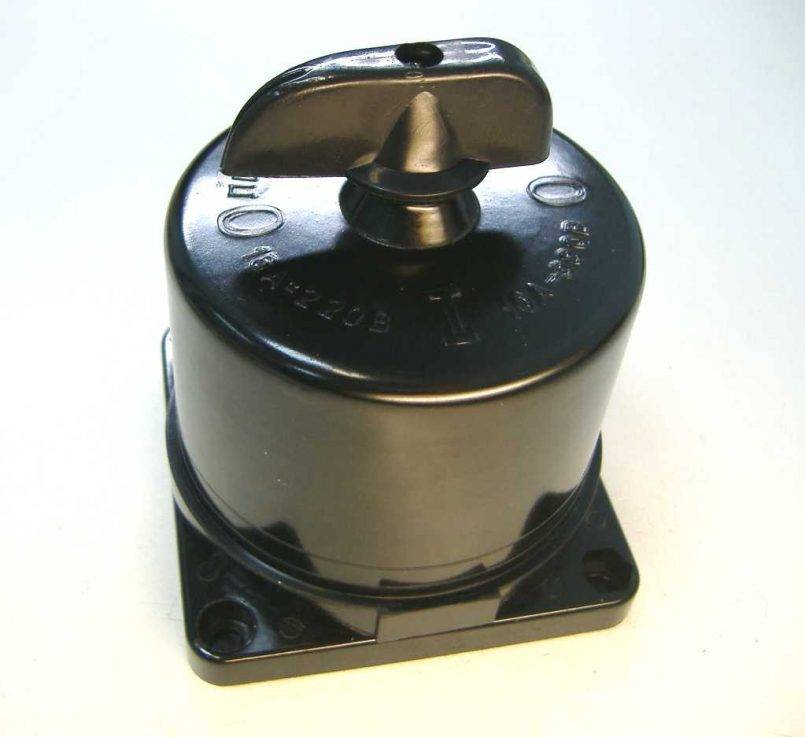

• закрытые;
• герметичные.

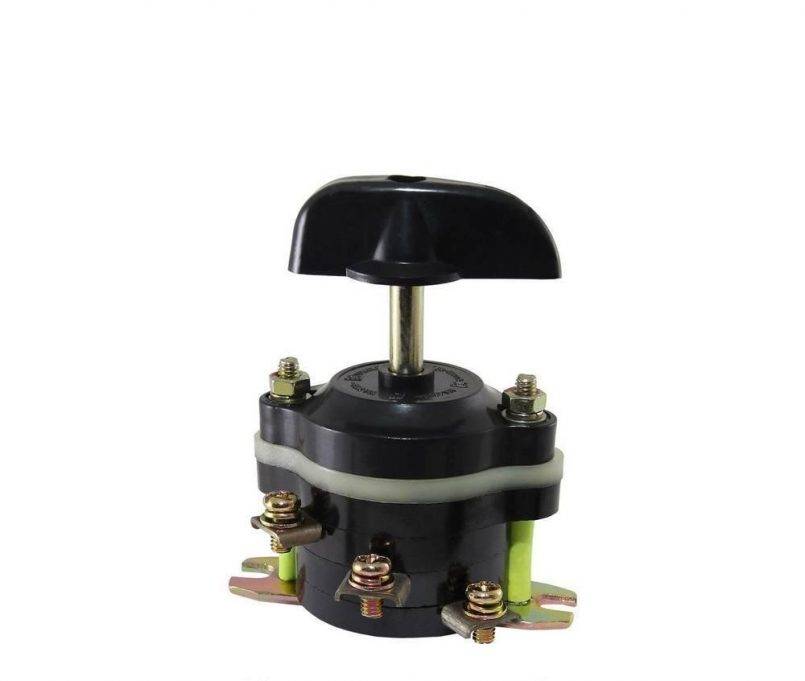

Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.

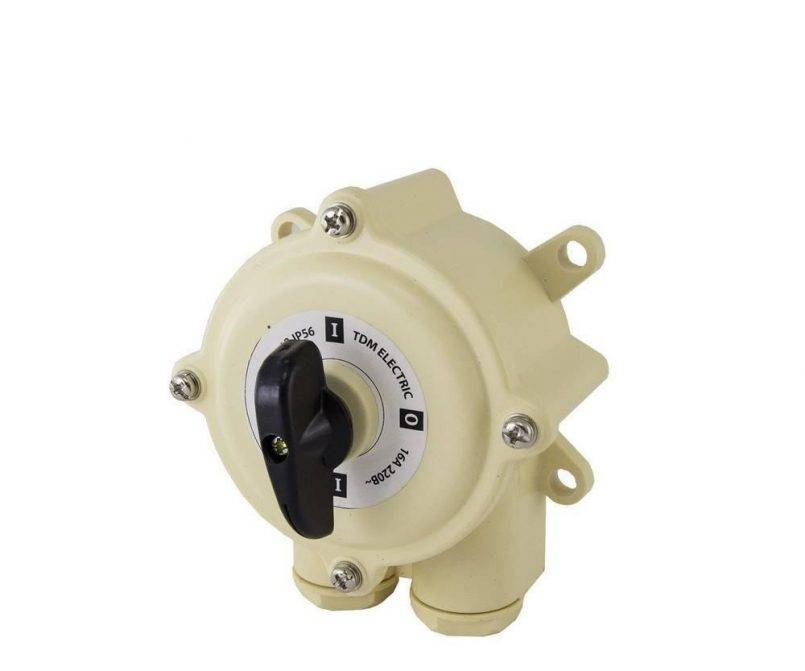

Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.

Как устроен

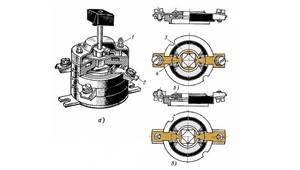

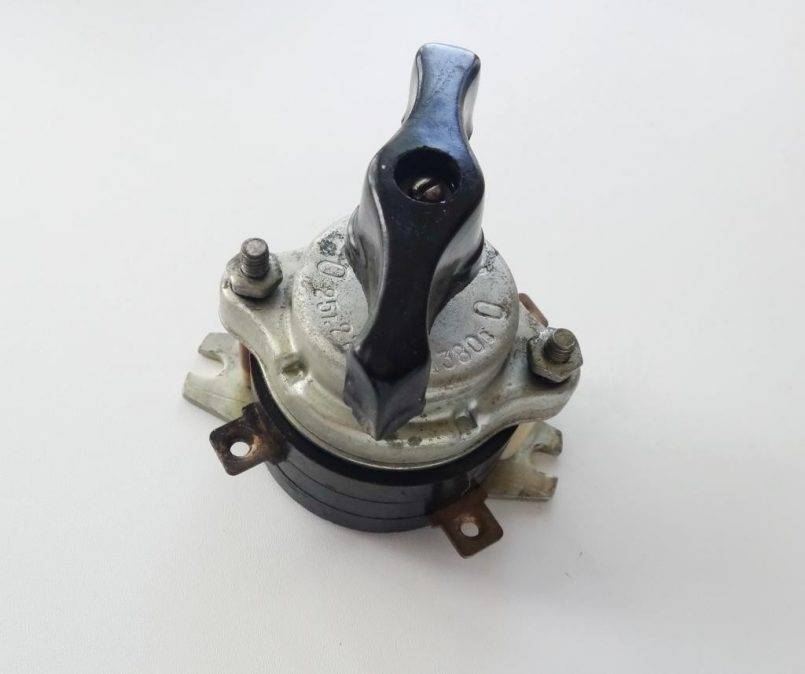

Электроприбор назван пакетным из-за устройства конструкции. Однотипные переключающие детали (пакеты) набираются на ось и в итоге представляют единый прибор. Корпус из пластика или иного материала снабжен гнездами для неподвижных электрических контактов и камерой гашения электрической дуги. В центре находится подвижный круг из изоляционного материала, на нем расположены электроды. Несколько таких кругов нанизаны на одну ось, именно с ее помощью прибор запускают. Такие аппараты называются дисковыми.

Существует еще один вид пакетиков – галетный (кулачковый). На оболочке из изоляционного материала расположены подвижные и неподвижные контакты. Они подпираются пружинами и располагаются на небольших направляющих штырьках (изоляторах), упирающихся в подвижный круг (фигурную шайбу).

Во всех типах пакетиков ось оборудована пластиковой ручкой, с помощью которой можно легко поворачивать ось и приводить прибор в действие.
